La configuration du produit doit etre effectuee par un technicien agree. Vouillez suivre toutes les Instruclons de Securite foumles par les manuels de Panasonlc.

1. Description du produit

Le périphérique IntesisHome est un module externe capable de connecter les unités Panasonic ECOi et PACi au réseau Wi-Fi de la maison, afin de-disposer d'une connectivité globale et d'un contrôle distant des apparèils, grâce à une interface usager intuitive.

Contenu du pack :

• Dispositif IntesisHome

Antenne externe

Cable fourni

• Senseur de température

Guide de Prise en Main

• Guide d'Installation

Bon de garantie

2. Flche technique

La fiche technique complète du module peut être consultée sur www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

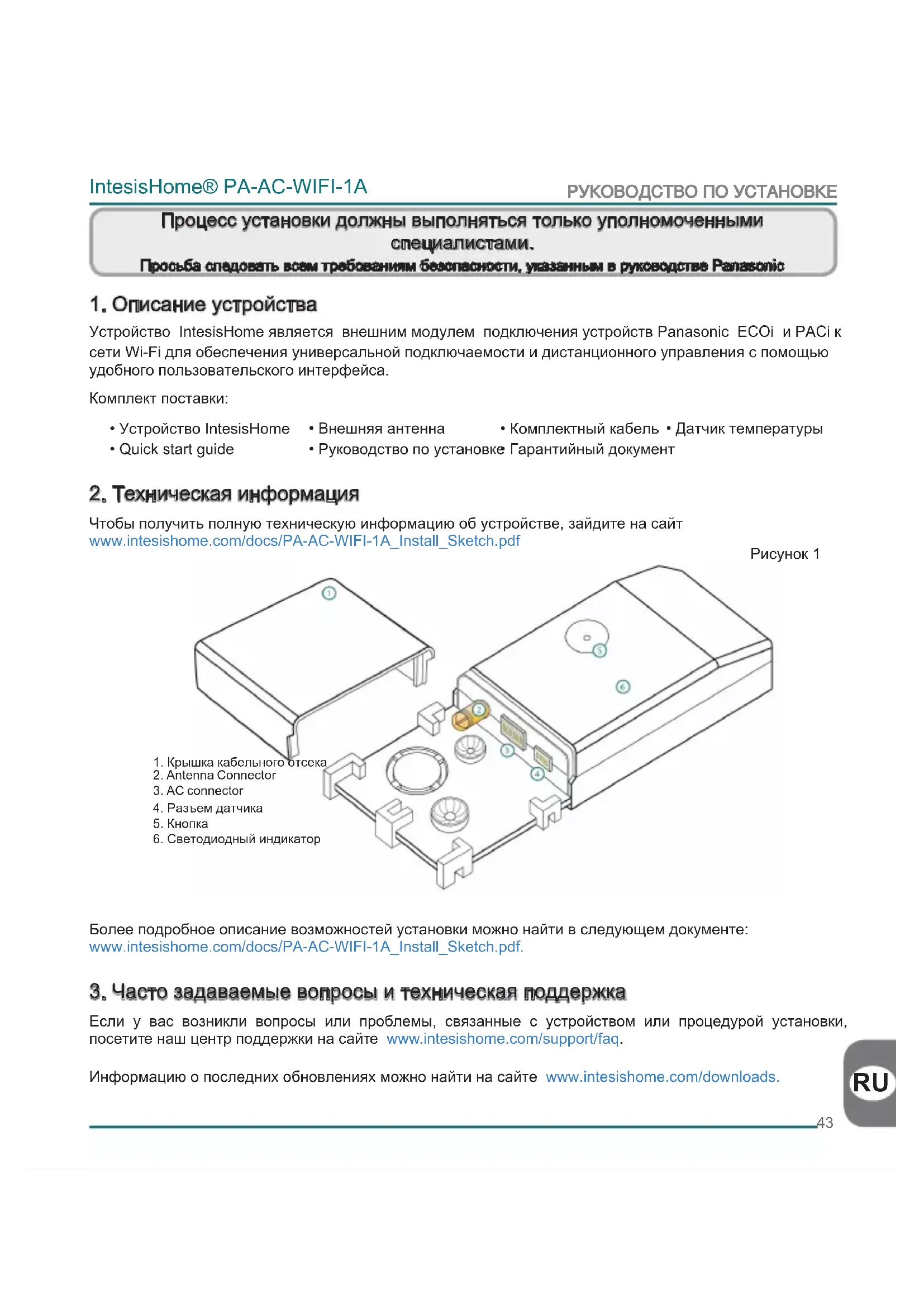

Figure 1

1. Protection du cable
2. Antenna Connector
3. AC connector
4. Connecteur du senseur
5. Bouton
6. Indicateur LED

Afin d'obtenir une description détaillée des possibités d'installation, veuillez dire document sur www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

3. FAQ et assistance

Pour toute question ou problème au sujet de ce produit ou de son installation, veuillez consulter notre centre d'assistance sur www.intesishome.com/support/faq.

Veuillez consultier le site www.intesishome.com/downloads pour prendre connaissance de la derniere mise a jour.

4. Aperçu de l'installation

Figure 2

5. Connexions du dispositiif

1. Debranchez le climatiseur (AC) de votre ligne d'alimentation.
2. Accédez au Tableau du Circuit Imprimé principal.*
3. Localisez le connecteur de la prise marqué CN-CNT*
4. Choisissez un endroit pour le dispositif IntesisHome. Voir section 6 pour plus d'information.
5. Connectez l'extrémité A (longue) du cable fourni au connecteur du climatiseur CN-CNT et l'extrémité B (courte) au connecteur AC du dispositif.
6. Connectez l'antenne externe au connecteur d'antenne. Assurez-vous de visser le connecteur d'antenne dans le sens des aiguilles d'une montre jusqu'à son arrêt.
7. (Si nécessaire) Installes le senseur de température. Voir section 8 pour plus d'information.
8. Placez l'antenne hors de l'AC, dans une position verticale de préférence et pointant directement vers le routeur Wi-Fi ou le point d'accès (AP). Voir section 7 pour plus d'information.
9. Fermez le climatiseur.
10. Branchez l'AC à la ligne d'alimentation. Si la connexion avec le climatiseur a réussi, le LED vert du dispositif IntesisHome commencerà clignoter, puis se stabilisera.
11. Voir le manuel d'installation ou d'entretien de Panasonic pour une information en détails.

6. Emplacement du dispositif

Le dispositif IntesisHome peut s'installer à la fois à l'intérieur et à l'extérieur des unités AC.

Afin d'obtenir une description détaillée sur les possibilités d'installation, veuillez dire le document sur www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

À l'intérieur de l'unité AC À l'extérieur de l'unité

1. Antenne externe

2. Dispositif IntesisHome

Dispositif Installé à l'intérieur de l'unité AC ou dissimulé

Permet une installation plus soignée car l'utilisateur ne peut pas voir le dispositif lors de son fonctionnement habituel. Les points suivants doivent être pris en compte si le dispositif s'installe à l'intérieur de l'AC.

L'utilisateur ne pourrait pas avoir accès à l'indicateur LED, ni au bouton.

o Le LED est un indicateur sur I'etat du dispositif, à la fois lors de la connexion et du fonctionnement habituel.
o Le bouton s'utilise afin de reconfigurer le dispositif, dans le cas ou la configuration du point d'acces (AP) est modifiée. Le cas échéant, l'utilisateur aura besoin d'acceder à l'intérieur du climatiseur

• Si l'espace n'est pas suffisant pour une installation à l'intérieur de l'unité AC, les actions suivantes peuvent être réalisées:

o Si le manque d'espace est du aux conduits d'eau, changez le cote de l'AC ou ces derniers sont connectés afin de gagner de I'espace à I'intérieur de I-unité AC.
o Sinon, la surface de support peut etre retiree (Figure 1).

Dispositif Installé à l'extérieur de l'unité AC

Les points suivants doivent etre pris en compte si le dispositif s'installe a l'extérieur de I'AC.

• Le dispositif doit être fixé à la fois au moyen de vis et d'un adhésif à double face.
• La protection du cable dispose de plusieurs options afin de diriger les cables dans la direction souhaïée.

7. Emplacement de l'antenne

Placer l'antenne exter n dans un endroit et une position adequats ameliorera la communication entre le dispositif IntesisHome et voire routeur Wi-Fi Ruter ou point d'acc (AP, en angeais).

Souvenez-vous de correctement visser le connecteur de l'antenne dans le sens des aiguilles d'une montre jusqu'à son arrêt.

Important: No placez pas le module piresd'udarurface metallique.

Important: Sil possiblke, verifizazla couverture wHflctanael doobcttta stallation. Il est fortemant recommandia de diapasser durn signal WHHI de hon nireau.

Fixez l'antenne externe de préférence aussi pres que possible de la source du signal Wi-Fi (point d'accès ou routeur). Veuillez-vous assurer de placer l'antenne dans une position verticale, pointant directement vers votre routeur Wi-Fi ou point d'accès (AP, en angeais).

Figure 4

L'antenne est en position verticale et pointant directement vers le point d'acces VI-FI ou rouetur.

L'antonne est en position horizontale et ne pointe pas directement vers le point d'acces Wi-Fi ou montaur.

Si vous avez des problemes de couverture suite à l'installation, veuillez visiter notre section d'assistance à la connectivite sur notre site, sur www.intesishome.com/support/faq

8. Emplacement du senseur de temperature

Le senseur de température fourni a seulement besoin d'être installé sur les unités MKE et NKE. Les modèles plus nouveaux ne requireient pas de senseur de température externe.

Connectez le senseur de température au connecteur du senseur de température du dispositif (Figure 1) et fixez l'autre extrémité près du senseur d'air d'entrée du climatiseur.

Voir http://www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf pour plus d'information.
