Tipo di prodotto	Climatizzatore da parete reversibile della serie CUE
Marca	Panasonic
Modello	CUE9NKR
Potenza frigorifera (kW)	2,5 (stima per 9.000 BTU/h)
Potenza termica (kW)	3,2 (pompa di calore)
Classe energetica	A+ (freddo) / A+ (caldo)
Alimentazione elettrica	230 V / 50 Hz / monofase
Dimensioni unità interna (L x A x P mm)	798 x 295 x 235
Dimensioni unità esterna (L x A x P mm)	780 x 540 x 290
Peso unità interna (kg)	9
Peso unità esterna (kg)	25
Refrigerante	R32
Livello sonoro interno (dB(A))	22 a 40 (secondo la velocità)
Livello sonoro esterno (dB(A))	48
Funzioni principali	Freddo, caldo, deumidificazione, ventilazione, modalità silenziosa, nanoe™ X
Filtro	Filtro aria lavabile con telaio anti-allergeni
Manutenzione e pulizia	Pulire il filtro ogni 2 settimane in uso intensivo
Sicurezza	Protezione antigelo, spegnimento automatico in caso di surriscaldamento, blocco bambini
Ricambi disponibili	Telecomando, filtro, batterie, sensore di temperatura
Indice di riparabilità	7,5 / 10 (stima)
Garanzia	2 anni pezzi e manodopera (sotto condizioni)

Domande frequenti - CUE9NKR PANASONIC

Come installare il modulo Wi-Fi IntesisHome sul mio condizionatore Panasonic CUE9NKR?

L'installazione è descritta nel manuale. Scollegare l'alimentazione, localizzare il connettore CN-CNT sulla scheda madre, collegare il cavo fornito (estremità lunga verso l'AC, corta verso il modulo), collegare l'antenna, quindi richiudere l'unità. Seguire la guida all'installazione fornita.

Cosa fare se il mio condizionatore non si accende?

Controllare prima l'alimentazione elettrica (interruttore). Assicurarsi che il telecomando funzioni (pile). Se il problema persiste, contattare un tecnico autorizzato.

Come pulire i filtri del Panasonic CUE9NKR?

Spegnere l'apparecchio. Aprire il pannello frontale, rimuovere i filtri, pulirli con acqua tiepida (nessun detergente), asciugarli all'ombra, poi rimetterli a posto. Eseguire questa operazione ogni 2 settimane in uso intensivo.

Qual è il consumo elettrico del condizionatore?

La potenza assorbita è di circa 0,8 kW in freddo e 1,0 kW in caldo. Il COP (coefficiente di prestazione) è di circa 3,5.

Posso usare il condizionatore in inverno?

Sì, il modello CUE9NKR è reversibile. Funziona in modalità riscaldamento fino a -15°C. Usare il telecomando per selezionare la modalità caldo.

Cosa significa il lampeggio della spia verde sul modulo IntesisHome?

Un lampeggio lento indica che il modulo sta cercando la rete Wi-Fi. Un lampeggio veloce significa un tentativo di connessione. Se la spia rimane fissa, la connessione è riuscita. Consultare le FAQ online se il problema persiste.

Come programmare un timer?

Usare il telecomando: premere 'TIMER' per impostare l'ora di accensione o spegnimento. È possibile programmare fino a 12 ore in anticipo.

Qual è il livello sonoro in modalità silenziosa?

In modalità silenziosa (velocità più bassa), il livello sonoro interno è di circa 22 dB(A), che è molto discreto.

Dove si trova il sensore di temperatura?

Il sensore interno si trova nell'unità interna. Se si utilizza il sensore esterno fornito con il modulo IntesisHome, posizionarlo vicino alla griglia di ingresso dell'aria.

L'installazione del modulo IntesisHome è obbligatoria?

No, il modulo è opzionale. Consente il controllo tramite Wi-Fi e domotica. Il condizionatore funziona senza questo modulo.

MANUALE UTENTE CUE9NKR PANASONIC

L'installazione può essere effettuata solo da tecnici autorizzati. Segutre la istruzioni di sicurezza indica nel manuall Panasonic.

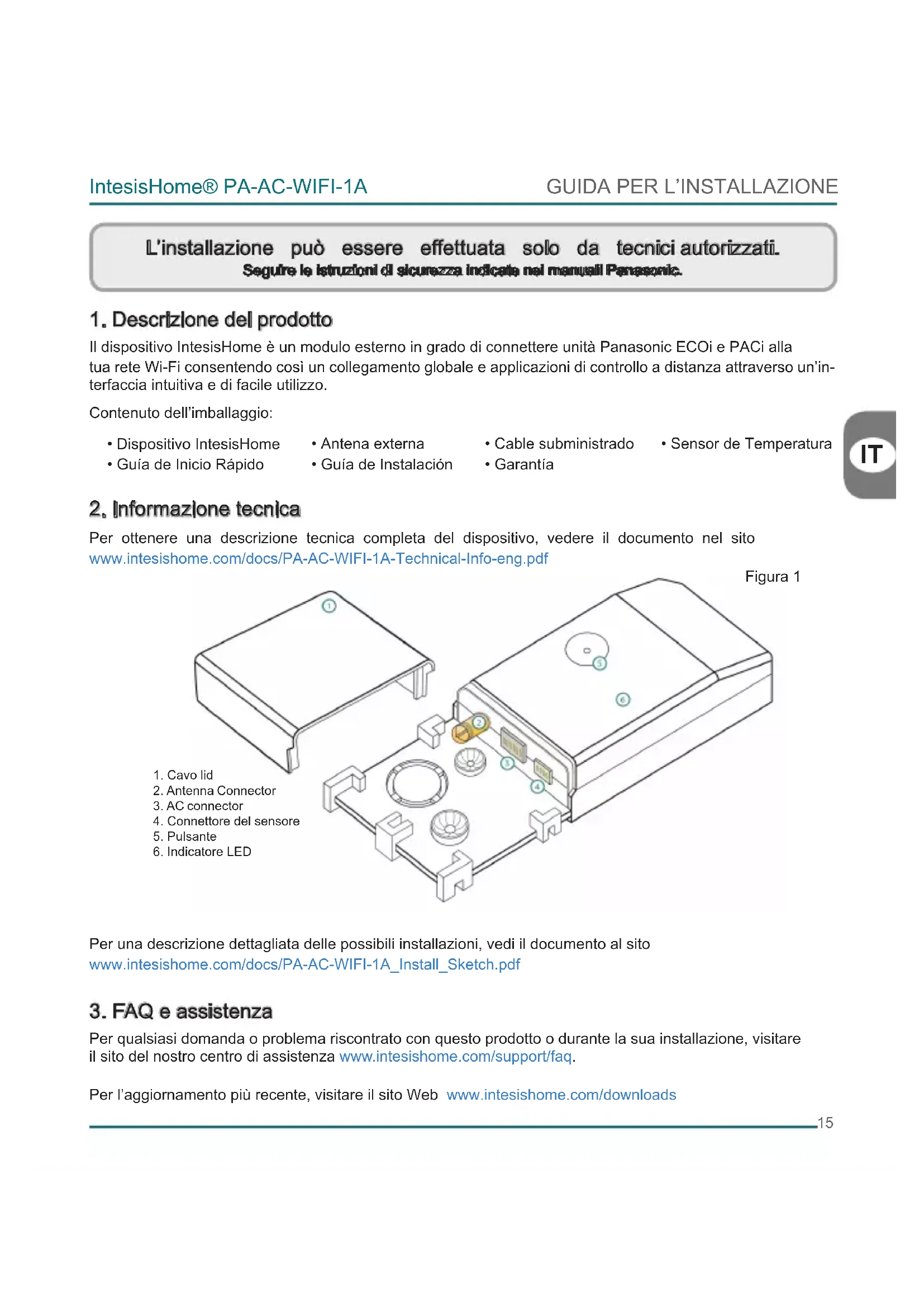

1. Descrizione del prodotto

Il disposizione IntesisHome è un modulo esterno in grado di connette unità Panasonic ECOi e PACi alla tua rete Wi-Fi consentendoosi un collegamento globalee applicazioni di controllo a distanceattraverso un'interfaccia intuitiva e di facile utilizzo.

Contenuto dell'imballaggio:

Dispositivo IntesisHome

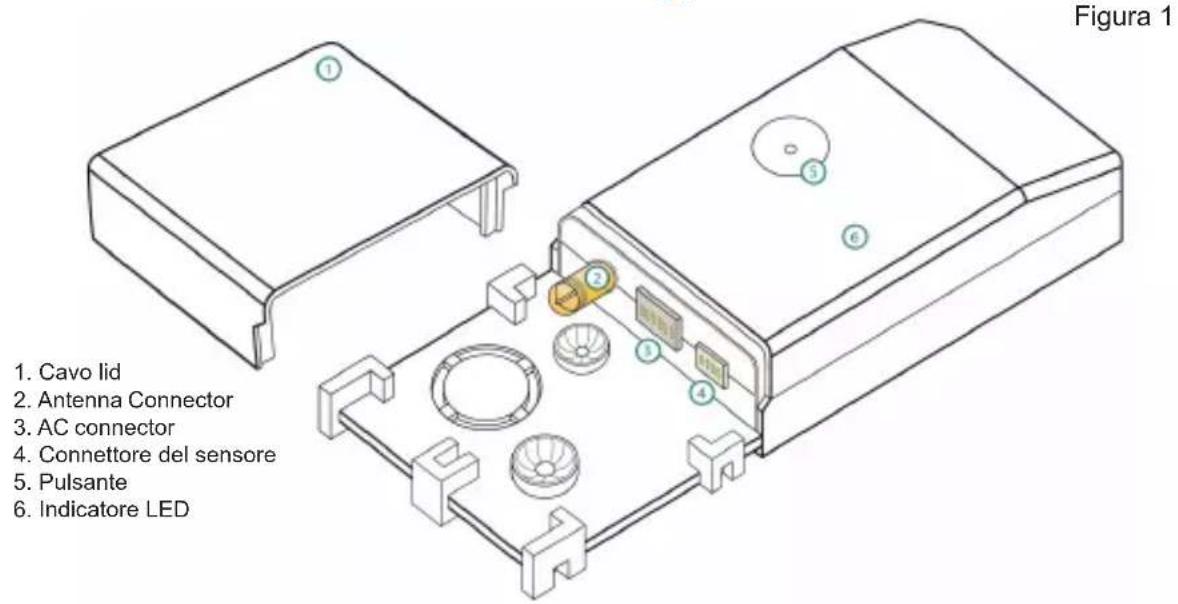

2. Informazione tecnica

Per ottenere una descrizione tecnia completa del dispositivo, videere il documento nel site www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

Per una descrizione dettagliata delle possibili installazioni, vedi il documento al site www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

3. FAQ e assistenza

Per qualsiasi domanda o problema riscontrato con quello prodotto o durante la sua installmente, visitare il sito del nostro centro di assistenza www.intesishome.com/support/faq.

Per l'aggiornamento più recente, visitare il site Web www.intesishome.com/downloads

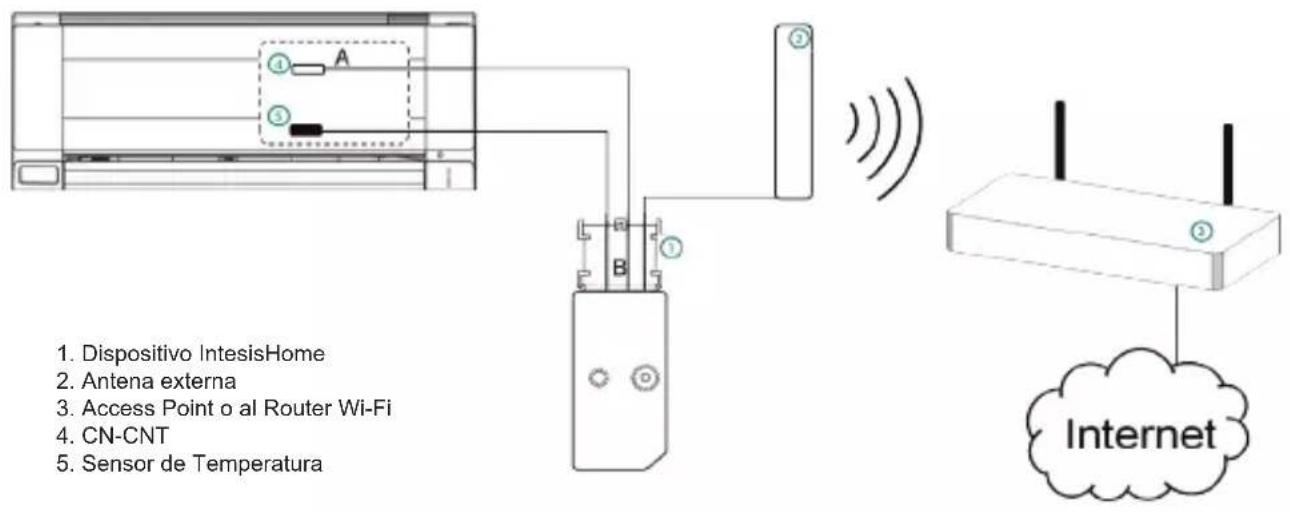

4. Schema di installmente

Figura 2

5. Connesslone del dispositivo

1. Staccare la presa di corrente del condizionatore d'aria (AC).
2. Accedere alla scheda principale del circuito stampato.*
3. Individuare la presa del connettore contrassegnata CN-CNT.*
4. Selezionare una posizione per il dispositivo Intesis Home. Per ulteriori informazioni vedi la sezione 6.
5. Collegare l'estremita A (quella lunga) del cavo in dotazione al connettore CN-CNT del condizionatore d'aria e l'estremita B (quella corta) al connettore del dispositivo AC..
6. Collegare l'antenna esterna al connettore dell'antenna. Accertarsi di avvitare il connettore dell'antenna in senso orario fino all'arresto.
7. (Se necessario) installare il sensore di temperatura. Per ulteriori informazioni vedi la sezione 8.
8. Collocare l'antenna esterna del condizionatore, preferibilmente in posizione verticale e puntata direttamente verso il Router Wi-Fi o l'Access Point (AP). Per maggiori informazioni vedi la sezione 7.
9. Chiudere il condizionatore d'aria.
10. Collegare il condizionatore d'aria alla corrente elettrica. Se la connessione è avvenuta correttamente, il LED del dispositivo Intesis Home inizia a lampeggiare con luce verde, quando passera a luce verde fissa.
11. Per informazioni dettagliate vedi il manuale o il servizio di installazione Panasonic.

6. Posizione del dispositivo

Il dispositivo Intesis Home cui estere installato all'interno o all'esterno del condizionatore d'aria.

Per una descrizione dettagliata delle possibili installazioni, vedi il documento al site www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf.

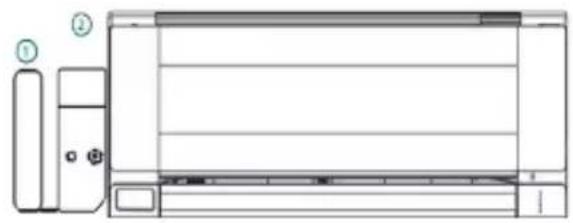

Figura 3

All'internodel condizionatore All'esterno del condizionatore

1. Antena externa
2. Dispositivo IntesisHome

Dispositivo Installato all'Interno del condizionatore d'aria o nascosto

Permette un'installazione più ordinata in quanto l'utente non pouc ve dedere il dispositivo durante il funzionamento normale. Se il dispositivo viene installato all'interno del condizionatore bisogna tenere presente quando segue:

L'indicazione LED ed il pulsante non saranno accessibili all'utente.

o II LED è un indicatore dello stato del dispositivo durante la connessione e nel funzionamento normale
o Il pulsante serve per riparametrare il disposito se si modifica la configurazione dell'Access Point (AP). In quello caso l'utente dovra accedere all'interno del condizionatore d'aria.

• Se all'interno del condizionatore non c'è sufficiente spazio per l'installazione, si possono eseguire le seguenti operazioni:

o Se la causa sono i tubi dell'acqua, collegarli ad un altro lato del condizionatore per ottenere un maggiore spazio all'interno.
o Altrimenti, è possibile rimuovere la superficie di supporto (Figura 1).

Dispositivo Installato all'esterno del condizionatore d'aria

Se il dispositivoiene installato all'esterno del bisogna tenere presente quando segue:

Il dispositorio vuo essere fissato sua con viti sua con nastro bi-adesivo.
Il coperchio del cavo preve de diverse opzioni per orientare i cavi nella direzione desiderata.

7. Posizionamento dell'Antenna

Posizione l'antenna esterna in un luogo ed in una posizione corretta, migliorera la communicatesione tra il dispositivo IntesisHome e la rete Wi-Fi router o access point (AP).

Ricordarsi di avvitre correttamente il connettore dell'antenna in senso orario fino all'arresto.

Important: Non collocare il dis-positivo accanto a superfidi met-talliche

Important: Whenever possible, provanes a contrailare la copertura WHFI del lavoro di installazioni. Sl raccommende vibramente un alto Ibello di copertura WHFI.

Fissare l'antenna esterna preferibilmente il più vicino possibile alla sorgente di segnale Wi-Fi (punto di accesso o Routerer). Assicurarsi di posizionare l'antenna in posizione verticale e che punti direttamente al vosto Routerer Wi-Fi o Access Point (AP).

Antenna in posizione verticale e che puniti all'Access Point o al Router Wi-Fi

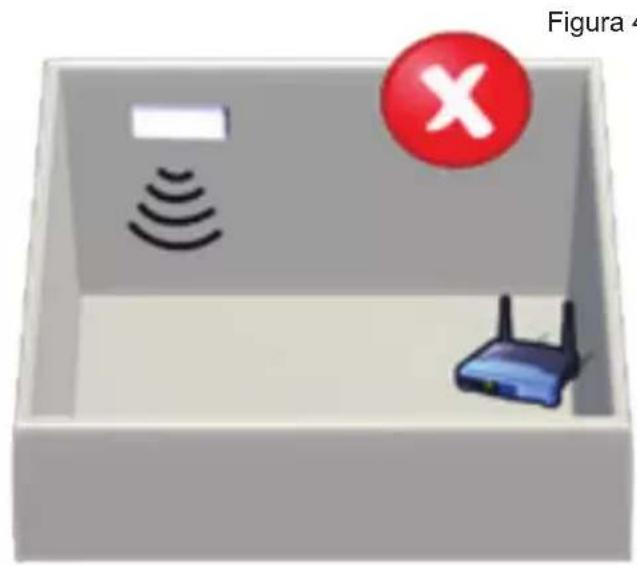

Antenna in posizioni ortzzontale a che non parti all'Access Point o al Router Wi-Fi

Se si verificano problemi di copertura dopo l'installazione, si prega di visitare la sezione di supporto di connettività nel loro site all'indirizzo www.intesishome.com/support/faq.

8. Postzone del sensore di temperatura

Nelle unità MKE e NKE deve essere installato solo il sensore di temperatura fornito. I modelli più recenti non richiedono un sensore di temperatura esterno.

Collegare il sensore di temperatura al connettore del sensore di temperatura del dispositivo (Figura 1) e fissare l'altra estremità vicino al sensore di aspirazione del condizionatore d'aria.

Vedere www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf per ulteriori informazioni.
