Produkttype	Vægmonteret reversibel klimaanlæg fra CUE-serien
Mærke	Panasonic
Model	CUE9NKR
Kølekapacitet (kW)	2,5 (estimeret for 9.000 BTU/h)
Varmekapacitet (kW)	3,2 (varmepumpe)
Energiklasse	A+ (køling) / A+ (varme)
Strømforsyning	230 V / 50 Hz / enfaset
Mål indendørs enhed (B x H x D mm)	798 x 295 x 235
Mål udendørs enhed (B x H x D mm)	780 x 540 x 290
Vægt indendørs enhed (kg)	9
Vægt udendørs enhed (kg)	25
Kølemiddel	R32
Støjniveau indendørs (dB(A))	22 til 40 (afhængig af hastighed)
Støjniveau udendørs (dB(A))	48
Hovedfunktioner	Køling, varme, affugtning, ventilation, stille tilstand, nanoe™ X
Filter	Vaskbart luftfilter med anti-allergen ramme
Vedligeholdelse og rengøring	Rens filteret hver 2. uge ved intensiv brug
Sikkerhed	Frostbeskyttelse, automatisk stop ved overophedning, børnesikring
Reservedele tilgængelige	Fjernbetjening, filter, batterier, temperaturføler
Reparationsindeks	7,5 / 10 (estimeret)
Garanti	2 år dele og arbejdsløn (under betingelser)

Ofte stillede spørgsmål - CUE9NKR PANASONIC

Hvordan installerer jeg IntesisHome Wi-Fi modulet på mit Panasonic CUE9NKR klimaanlæg?

Installationen er beskrevet i manualen. Afbryd strømmen, find stikket CN-CNT på bundkortet, tilslut det medfølgende kabel (lang ende til AC, kort ende til modulet), tilslut antennen, og luk derefter enheden. Følg den medfølgende installationsvejledning.

Hvad gør jeg, hvis mit klimaanlæg ikke tænder?

Kontrollér først strømforsyningen (afbryder). Sørg for at fjernbetjeningen virker (batterier). Hvis problemet fortsætter, kontakt en autoriseret tekniker.

Hvordan rengør jeg filtrene på Panasonic CUE9NKR?

Sluk apparatet. Åbn frontpanelet, tag filtrene ud, rens dem i lunkent vand (ingen rengøringsmiddel), tør dem i skyggen, og sæt dem derefter på plads. Udfør denne operation hver 2. uge ved intensiv brug.

Hvad er klimaanlæggets strømforbrug?

Det optagne effekt er ca. 0,8 kW ved køling og 1,0 kW ved varme. COP (ydelseskoefficient) er ca. 3,5.

Kan jeg bruge klimaanlægget om vinteren?

Ja, modellen CUE9NKR er reversibel. Den fungerer i varmetilstand ned til -15°C. Brug fjernbetjeningen til at vælge varmetilstand.

Hvad betyder blinken af det grønne lys på IntesisHome modulet?

Langsomt blink indikerer, at modulet leder efter Wi-Fi-netværket. Hurtigt blink betyder et forsøg på forbindelse. Hvis lyset forbliver konstant, er forbindelsen oprettet. Se online FAQ hvis problemet fortsætter.

Hvordan indstiller jeg en timer?

Brug fjernbetjeningen: Tryk på 'TIMER' for at indstille tændings- eller slukningstid. Du kan programmere op til 12 timer i forvejen.

Hvad er støjniveauet i stille tilstand?

I stille tilstand (laveste hastighed) er det indendørs støjniveau ca. 22 dB(A), hvilket er meget diskret.

Hvor er temperaturføleren placeret?

Den indre føler sidder i indendørsenheden. Hvis du bruger den eksterne føler, der følger med IntesisHome modulet, placeres den nær luftindtagsgitteret.

Er installation af IntesisHome modulet obligatorisk?

Nej, modulet er valgfrit. Det muliggør kontrol via Wi-Fi og smart home. Klimaanlægget fungerer uden dette modul.

BRUGSANVISNING CUE9NKR PANASONIC

Den medfolgende temperatursensoren ma kun installereres i MKE- og NKE-enheter. Nyere modeller trenger ikke en ekstern temperatursensor.

IntesisHome encheden er et eksternt modul, der muliggør tilslutning af Panasonic ECOi PAci encheder til dit Wi-Fi netværk for dermed at opnå global forbindelse og fjernbetjening af applicacioner via et brugervenligt interface.

Pakningens indhold:

• IntesisHome apparat

• Udvendig antenna

Medfolgende kabel

• Temperaturføller

• Introduktionsvejledning

• Installationsvejledning

• Garantidokument

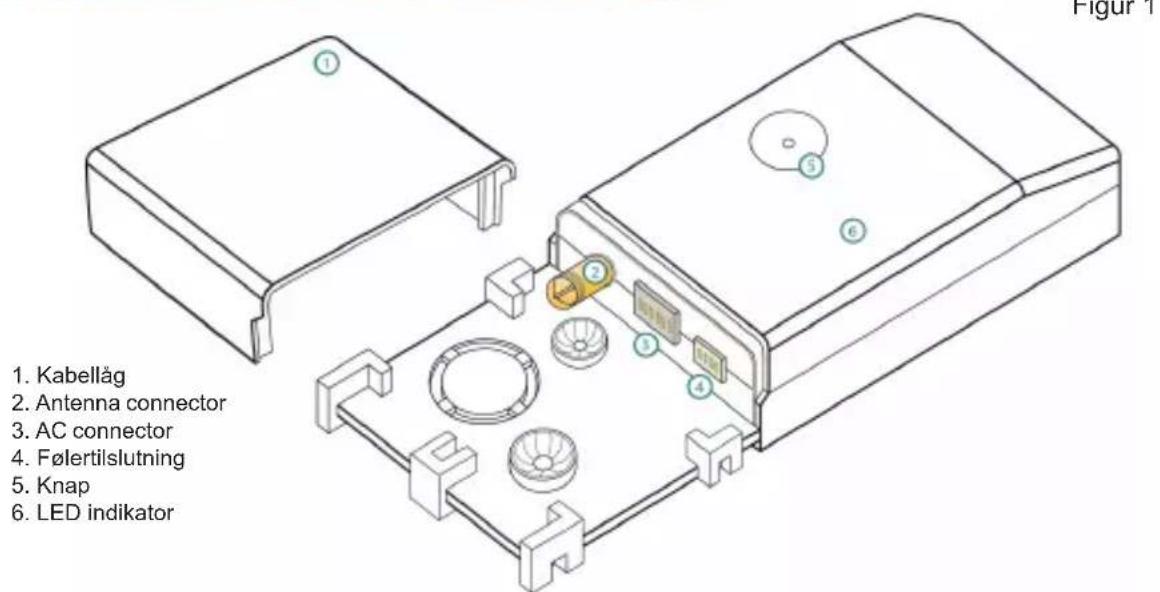

2. Tekniske Informationer

For at rekvirere en udf.org tekniik beskrivelse af encheden, bedes du se dokumentet paa www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

3. Ofte stillede sporgsmål og support

Hvis du har sporgsmål erler problemer i relation til produitetller installationsproceduren, bedes du besøge voressupportcenter på www.intesishome.com/support/faq.

Der henvises til hjemmesiden www.intesishome.com/downloads for seneste opdatering.

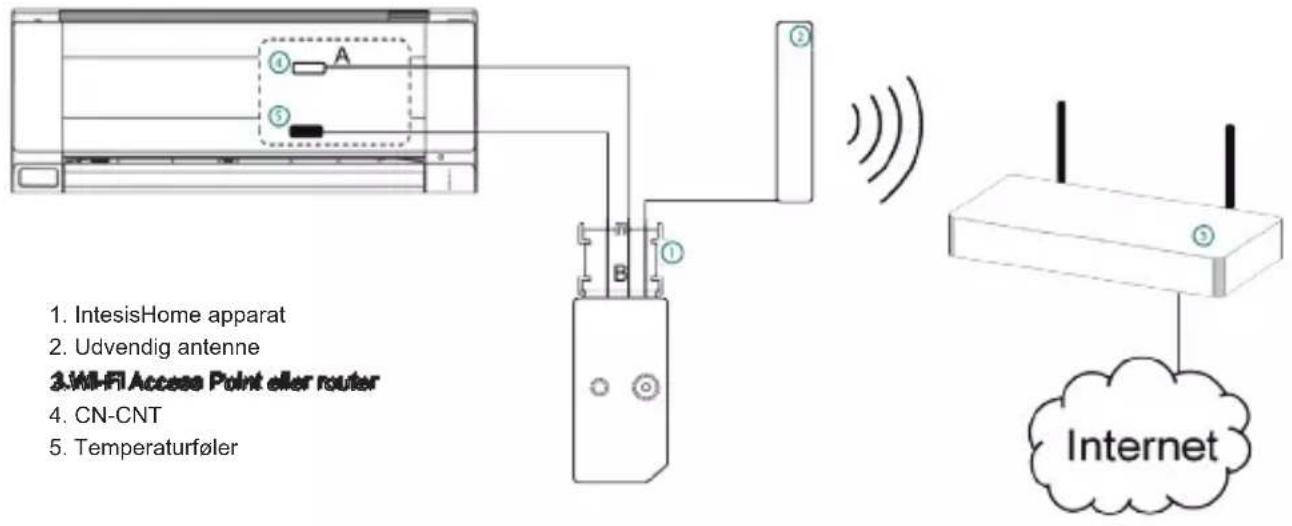

4. Monteringsoversigt

Figur 2

5. Apparatforblindser

1. Træk stikket til airconditioner-eheden (AC) ud af kontakten.
2. Gà til hovedprintkortet.*
3. Find den kontakt forbindelse, der er mærket CN-CNT.*
4. Vaelg en placering til IntesisHome apparatet. Se afsnit 6 for flere oplysninger.
5. Tilsut A-enden (den lange) pa det medfolgende kabel til airconditioner CN-CNT forbindelsen, og B-enden (den korte) til AC-apparatets tilstluting.
6. Forbind den eksterne antenne til antennestikket. Sorg for at skrue antennestikket i med uret, til det stopper.
7. (After behov) Installer temperaturføleren. Se afsnit 8 for flere oplysninger.
8. Placer antennen Eden for AC, helst i lodret position og pergende direkte mod Wi-Fi routeren aller adgangspunktet (AP). Se afsnit 7 for flere oplysninger
9. Luk for airconditioner-enheden.
10. Slut AC til stromforsyningen. Hvis tilslutningen af airconditioneren lykkes, vil IntesisHome apparatets LED begynde at blinke gront og derefter skiffe til fast gront.
11. Se Panasonicics el installations- eller servicemanual for flere oplysninger.

6. Placering of apparatus

IntesisHome apparatet kan bade monteres inde i og.uden for AC-enhederne.

For at fä detaljerede oplysninger om monteringsmulighederne, bedes du læse dokumentet på www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

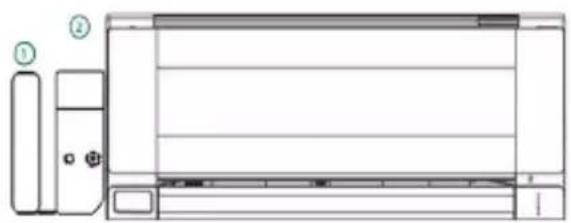

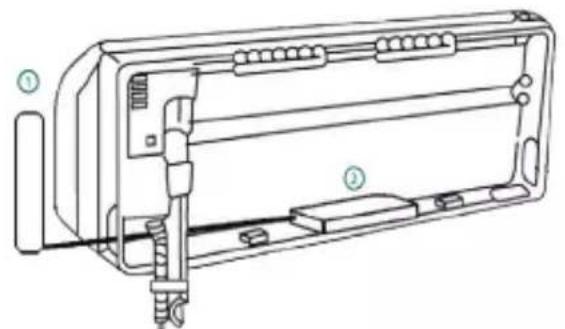

Figur 3

Indei AC-enheden Uden for AC-enheden

1. Udvendig antenna
2. IntesisHome apparatus

Apparat monteret Indi AC-enheden ellr skjult

Det giver mulighed for en paenere monting, da brugeren ici kan se apparatet under normal drift. Der skal tages hensyn til ffolgende punkter, his apparatet monteres inde i AC.

• Indikator LED og knap er/DD tilgengelige for brugeren.

o LED'en angiver apparatets status bade under tilslutning og normal drift.
o Knappen bruges til at genkonfigurere apparatet, hvis konfigurationen af adgangspunktet (AP) ændres. Hvis det sker, har brugeren behov for at fá adgang inde i airconditioneren.

Hvis der icke er plads nok til montering inde i AC-enheden, kan ffolgende handlinger udfores:

o Hvis det erPGA Grund af vandr, skiftes den side af AC, hvor de er tilsluttet, for at f mere plads inde i AC-enheden.
o o Ellers kan stotteoverfladen fjernes (Figur 1).

Apparat monteret uden for AC-enheden

Der skal tages hensyn til falgende punkter, hvis apparatet monteres uden for AC.

• Apparatet kan fastgores bade med skruer og med dobbeltklaebende tape.
  Kabellaget har flere alternativer, sa kablerne kan fores i den onskede retning

7.Antenne Placering

Hvis du placerer den udvendige antennpe et passende sted vil du forbedre kommunikationen mellem Intes isHome enheden og din Wi-Fi router erer Access Point (AP).

Hvis du oplever problemer med signaledt after installation, bedes du se afsnittet der omhandler tilslutning af enheder pa vores website pa www.intesishome.com/support/faq.

8. Placering af temperaturføler

Den medfolgende temperaturfoler skal kun installeres i MKE og NKE enheder. Nyere modeller kraver ikke en ekstern temperaturfoler.

Tilsut temperaturfoleren til apparatets temperaturfolerstik (Figur 1), og fastgwr den,anden ende ved sider af airconditionerens luftindtagsfoler.

Se www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf for yderligere oplysninger.
