Produkttyp	Reversibles Wandklimagerät der CUE-Serie
Marke	Panasonic
Modell	CUE9NKR
Kühlleistung (kW)	2,5 (Schätzung für 9.000 BTU/h)
Heizleistung (kW)	3,2 (Wärmepumpe)
Energieeffizienzklasse	A+ (Kühlen) / A+ (Heizen)
Stromversorgung	230 V / 50 Hz / einphasig
Abmessungen Innengerät (B x H x T mm)	798 x 295 x 235
Abmessungen Außengerät (B x H x T mm)	780 x 540 x 290
Gewicht Innengerät (kg)	9
Gewicht Außengerät (kg)	25
Kältemittel	R32
Schallpegel innen (dB(A))	22 bis 40 (je nach Geschwindigkeit)
Schallpegel außen (dB(A))	48
Hauptfunktionen	Kühlen, Heizen, Entfeuchten, Lüften, Silent-Modus, nanoe™ X
Filter	Waschbarer Luftfilter mit Anti-Allergen-Rahmen
Wartung und Reinigung	Filter bei intensiver Nutzung alle 2 Wochen reinigen
Sicherheit	Frostschutz, automatische Abschaltung bei Überhitzung, Kindersicherung
Verfügbare Ersatzteile	Fernbedienung, Filter, Batterien, Temperatursensor
Reparierbarkeitsindex	7,5 / 10 (Schätzung)
Garantie	2 Jahre Teile und Arbeit (unter Bedingungen)

Häufig gestellte Fragen - CUE9NKR PANASONIC

Wie installiere ich das Wi-Fi-Modul IntesisHome an meiner Panasonic CUE9NKR Klimaanlage?

Die Installation ist in der Anleitung beschrieben. Trennen Sie die Stromversorgung, lokalisieren Sie den Stecker CN-CNT auf der Hauptplatine, schließen Sie das mitgelieferte Kabel an (langes Ende zur Klimaanlage, kurzes zum Modul), verbinden Sie die Antenne und schließen Sie das Gerät wieder. Befolgen Sie die mitgelieferte Installationsanleitung.

Was tun, wenn meine Klimaanlage nicht angeht?

Überprüfen Sie zuerst die Stromversorgung (Sicherungsautomat). Stellen Sie sicher, dass die Fernbedienung funktioniert (Batterien). Wenn das Problem weiterhin besteht, wenden Sie sich an einen zugelassenen Techniker.

Wie reinige ich die Filter der Panasonic CUE9NKR?

Schalten Sie das Gerät aus. Öffnen Sie die Frontblende, entnehmen Sie die Filter, reinigen Sie sie mit lauwarmem Wasser (kein Reinigungsmittel), trocknen Sie sie im Schatten und setzen Sie sie wieder ein. Führen Sie diesen Vorgang bei intensiver Nutzung alle 2 Wochen durch.

Wie hoch ist der Stromverbrauch der Klimaanlage?

Die Leistungsaufnahme beträgt etwa 0,8 kW im Kühlbetrieb und 1,0 kW im Heizbetrieb. Die COP (Leistungszahl) beträgt etwa 3,5.

Kann ich die Klimaanlage im Winter verwenden?

Ja, das Modell CUE9NKR ist reversibel. Es funktioniert im Heizmodus bis zu -15°C. Verwenden Sie die Fernbedienung, um den Heizmodus auszuwählen.

Was bedeutet das Blinken der grünen LED am IntesisHome-Modul?

Langsames Blinken bedeutet, dass das Modul nach dem Wi-Fi-Netzwerk sucht. Schnelles Blinken bedeutet einen Verbindungsversuch. Wenn die LED dauerhaft leuchtet, ist die Verbindung erfolgreich. Konsultieren Sie die Online-FAQ, wenn das Problem weiterhin besteht.

Wie programmiere ich einen Timer?

Verwenden Sie die Fernbedienung: Drücken Sie 'TIMER', um die Ein- oder Ausschaltzeit einzustellen. Sie können bis zu 12 Stunden im Voraus programmieren.

Wie hoch ist der Schallpegel im Silent-Modus?

Im Silent-Modus (niedrigste Geschwindigkeit) beträgt der Schallpegel innen etwa 22 dB(A), was sehr leise ist.

Wo befindet sich der Temperatursensor?

Der interne Sensor befindet sich im Innengerät. Wenn Sie den mit dem IntesisHome-Modul gelieferten externen Sensor verwenden, platzieren Sie ihn in der Nähe des Lufteinlassgitters.

Ist die Installation des IntesisHome-Moduls erforderlich?

Nein, das Modul ist optional. Es ermöglicht eine Steuerung über Wi-Fi und Heimautomation. Die Klimaanlage funktioniert auch ohne dieses Modul.

BEDIENUNGSANLEITUNG CUE9NKR PANASONIC

INSTALLATIONSANLEITUNG

GUIDE D'INSTALLATION

GUIDA PER L'INSTALLATION

Die Installation sollte ausschließlich vom einem zugelassenen Installateur vorgenommen werden.

BitbeefolgenStesamttichIndenHandbuchernvonPanasonicangegebenenSicherheitschinsusie.

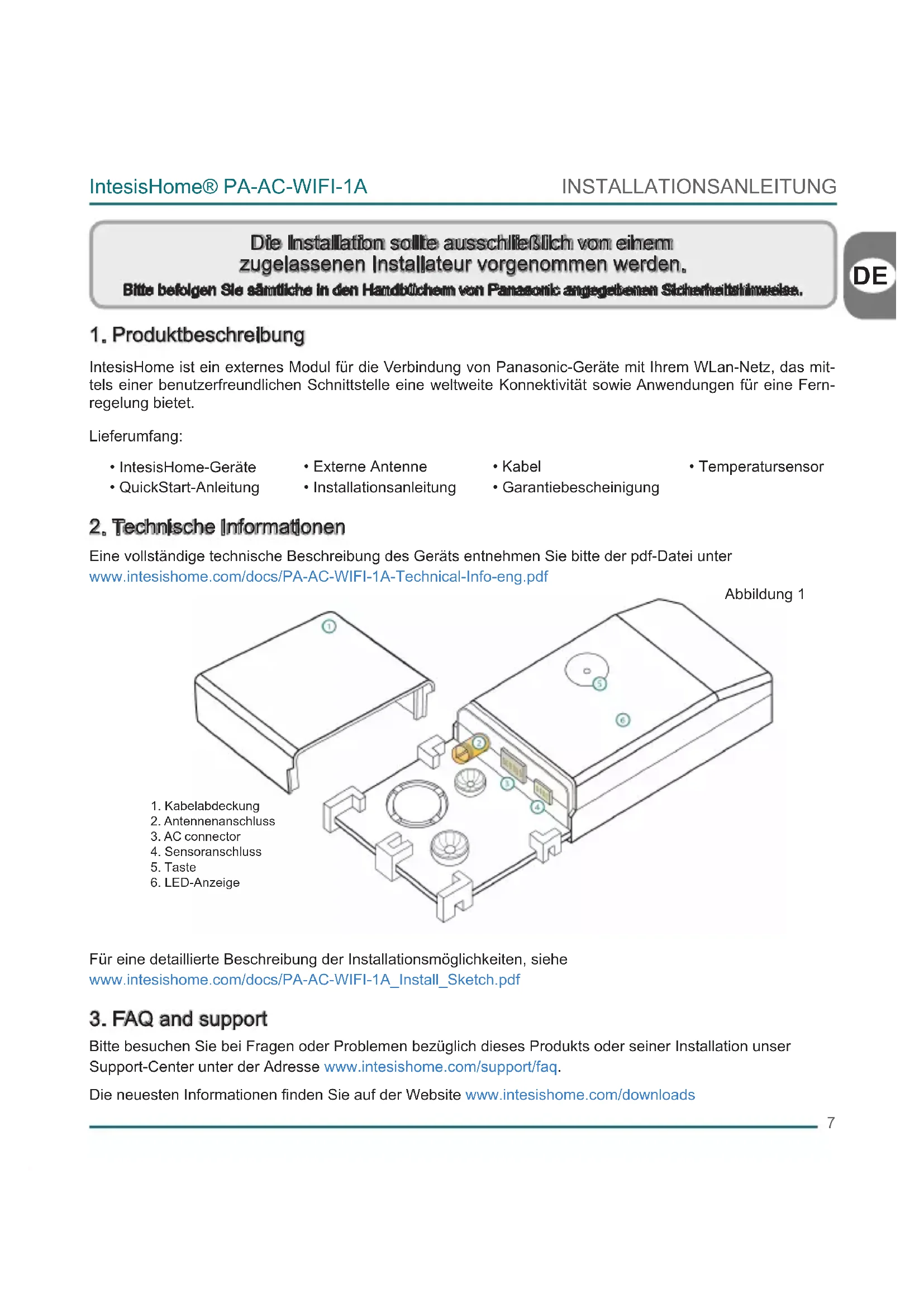

1. Produktbeschreibung

IntesisHome ist ein externes Modul für die Verbindung von Panasonic-Geräte mit ihrem WLan-Netz, das mittels einer benutzerfreundlichen Schnittstelle eine weltweite Konnektivität sowie Anwendungen für eine Fernregelung bietet.

Lieferumfang:

• IntesisHome-Geräte

• Externe Antenne

Kabel

• Temperatursensor

QuickStart-Anleitung

• Installationsanleitung

• Garantiebescheinigung

2. Technische Informationen

Eine vollständige technische Beschreibung des Geräts enthalten Sieitte der pdf-Datei unter www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

Für eine detaillerte Beschreibung der Installationsmöglichkeiten, siehe www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

3. FAQ and support

Bitte besuchen Sie bei Fragen oder Problemen bezüglich thesese Products oder seiner Installation unser Support-Center unter der Adresse www.intesishome.com/support/faq.

Die neuesten Informationen finden Sie auf der Website www.intesishome.com/downloads

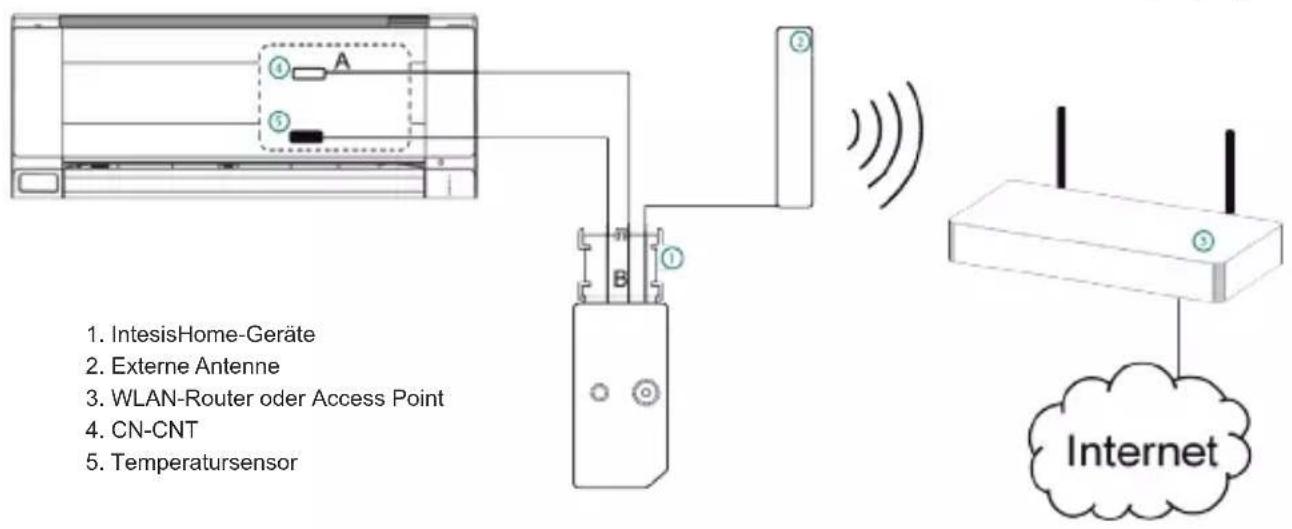

4. Installationsübersicht

5. Geräteanschlussse

1. Trennen Sie die Klimaanlage (AC) vom Stromnetz.

2. Zugriff auf die Leiterplatte.*

3. Suchen Sie den als CN-CNT markierten Anschluss.*

4. Wahlen Sie einen Installationsort für IntesisHome aus. Siehe Abschnitt 6 für nahere Informationen.

5. Verbinden Sie das (langere) Ende "A" des mitgelieferten Kabels mit dem Anschluss CN-CNT an der Klimaanlage und das (kurzere) Ende "B" mit dem darauf vorgesehenen Anschluss an Ihr Gemär.

6. Verbinden Sie die externe Antenne mit dem Antennenanschluss. Verbinden Sie den Antennenstecker mit den Anschluss, indem Sie eine Drehung im Uhrzeigersinn durchfuhren, bis er einrastet.

7. (Soweit erforderlich) Installieren Sie den Temperatursensor. Siehe Abschnitt 8 für ähnliche Informationen.

8. Platzieren Sie die Antenne außerhalb der Klimaanlage, vorzugsweise in vertikaler Position, und stellen Sie sicher, dass diese direkt auf den WLAN-Router oder Access Point (AP) zeigt. Siehe Abschnitt 7 für ähnliche Informationen.

9. Schlieben Sie die Klimaanlage.

10. Verbinden Sie die Klimaanlage erneut mit dem Stromnetz. Wenn die Verbindung zur Klimaanlage erfolgreich hergestellt werden konnte, beginnnt die LED-Leuche von IntesisHome zunachst zu blinken, und wechselt dann auf ein durchgehendes grüne Licht.

11. Siehe Installations- oder Wartungshandbuch von Panasonic für ähnliche Informationen.

6. Gerätestandort

IntesisHome kann sowohl innerhalb als auch außerhalb von Klimaanlagen installiert werden.

Für eine detailierte Beschreibung der Installationsmöglichkeiten, siehe www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf.

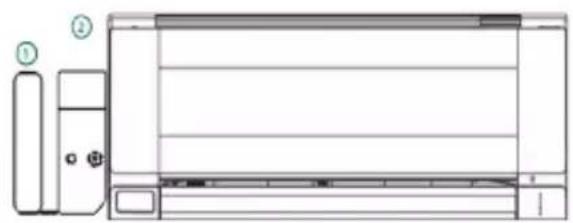

Abbildung 3

Innerhalb der Klimaanlage

Außerhalb der Klimaanlage

1. Externe Antenne
2. IntesisHome-Geräte

Installation des Gerats Innerhalb der Klimmaanlage oder "versteckt"

These Installationsart ist eleganter, da der Benutzer das Gerät im normalen Betrieb nicht sieht. Wenn das Gerät innerhalb der Klimaanlage installiert wird, sind folgende Punkte zu beachten:

• In thisem Fall hat der Benutzer keinen Zugriff auf die LED-Lampe und die Taste.

Die LED-Lampdient zur Anzeige des Betriebsstatus wahrend dem Verbindungsaufbau und im normalen Betrieb.
o Die Taste wird verwendet, um das Gerät neu zu konfigurieren, wenn sich die Konfiguration des Access Point (AP)ändert. In thisem Fall muss der Benutzer die Klimaanlage öffnen, um das Gerät neu zu konfigurieren.

• Wenn innerhalb der Klimaanlage nicht ausreichend Platz für die Installation vorhanden ist, kann folgendermaßen vorgegangen werden:

o Wenn aufgrund von Wasserleitungen nicht genügd Platz vorhanden ist, konnen diese auf den anderen Seite der Klimaanlage angeschlossen werden, um innerhalb des Gehäuses mehr Platz zu schaffen

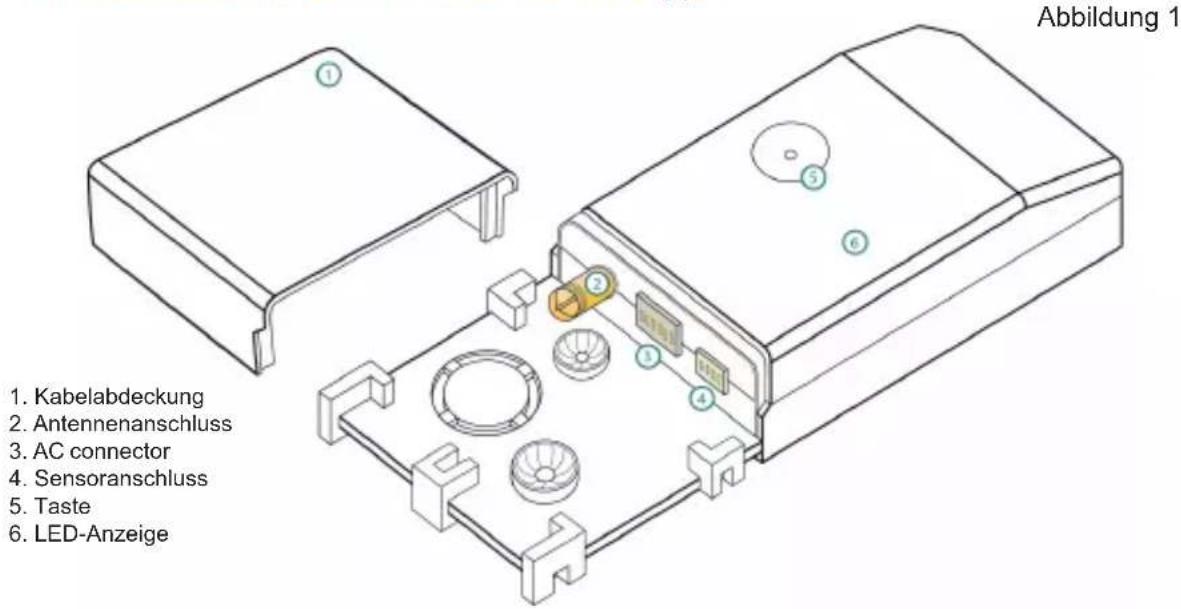

o Andernfalls kann die Stutzplatte entfernt werden (Abbildung 1)

Installation des Gerats außerhalb der Klimaanlage

Wenn das Gerät außerhalb der Klimaanlage installiert wird, sind folgende Punkte zu beachten:

Das Gerät kann durch Schrauben oder doppelseitiges Klebeband befestigt werden.
Die Kabelabdeckung verfügt über verschiedene Optionen, um die Kabel in die gewünschte Richtung zu verlagen.

7. Platzierung der Antenne

Die Positionierung der externen Antennae an dem korrekten Standort und in der bestmöglichen Position verbessert die Kommunikation zwischen IntesisHome und Ihrw WLAN-Router oder Access Point (AP).

Verbinden Sie den Antennenstecker mit den Anschluss, indem Sie eine Drehung im Uhrzeigersinn durchfuhren, bis er einrastet.

Wichtig: Vermelden Sie eine Positionierung die Garäts in der Nähe von Metalflächen

Wichtig: Überprüften Sia, sofern möglich, den WLaM-Empfängim Installationsbereich. Ein greater WLaM-Empfäng wird dringend empflichen.

Fixieren Sie die externe Antenne vorzugsweise so nahe wie möglich an der WLAN-Signalquelle (Access Point oder Router).Bitte stellen Sie safer, dass sich die Antenne in einer vertikalien Position befindet und direkt auf ihren WLAN-Router oder Access Point (AP) zeigt.

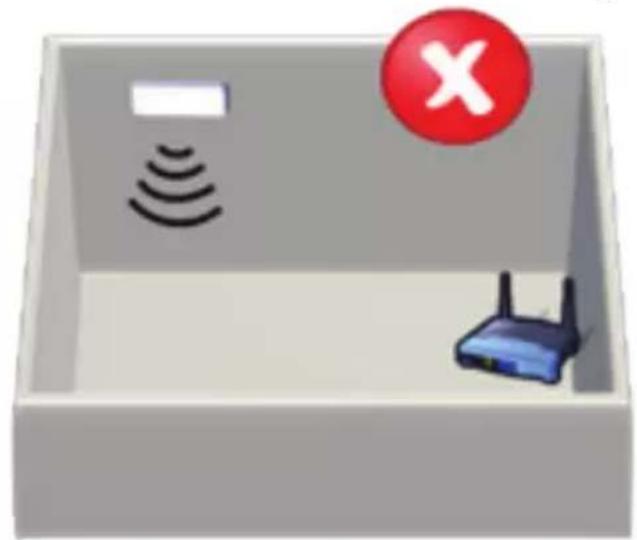

Abbildung 4

Antenna in vertikalar Position, zeit direkt auf WLAN-Router oder Access Point.

Antenna In horizontal Position, zeit nicht direkt auf WLAN-Router oder Access Point

Wenn Sie nach der Installation Probleme mit dem Empfang haben,itte besuchen Sie den entsprechenden Abschnitt auf unserer Internetseite fur nahere Informationen www.intesishome.com/support/faq.

8. Platzierung des Temperatursensors

Der mitgelieferte Temperatursensor muss nur bei MKE- und NKE-Geräten installiert werden. Die neueren Modelle benötigen keinen externen Temperatursensor.

Verbinden Sie den Temperatursensor mit dem darauf vorgesehenen Anschluss am Gerät (Abbildung 1) und befestigen Sie das andere Ende geben dem Lufteinggangssensor der Klimaanlage.

Siehe www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf für{nahere Informationen.

Vgtigt: Undgai at placere enheden i mshoden auf mstadeverflader

Vigilant: Prav om muligt at kontrollere Wi-Fi daekninqan pa enhedamis placering. Det anbefales knaftligt at havo eit good Wi-Fi signal.

Monter den udvendige antennne sa tæt som muligt pa Wi-Fi signalkilden (Access Point erer router). Placer venligst antennen i en lodret position, sáledes at den vender direkte mod Wi-Fi routeren erer Access Point (AP).

Figur 4

Antennen i lodret position og vender mod Wi-Fi Access Point aller router

Antennen i vandret position og dan vander itke mod Wi-Fi Access Point aller router
