Tipo de producto	Aire acondicionado mural reversible de la serie CUE
Marca	Panasonic
Modelo	CUE9NKR
Potencia frigorífica (kW)	2,5 (estimado para 9000 BTU/h)
Potencia calorífica (kW)	3,2 (bomba de calor)
Clase energética	A+ (frío) / A+ (calor)
Alimentación eléctrica	230 V / 50 Hz / monofásico
Dimensiones unidad interior (L x A x P mm)	798 x 295 x 235
Dimensiones unidad exterior (L x A x P mm)	780 x 540 x 290
Peso unidad interior (kg)	9
Peso unidad exterior (kg)	25
Refrigerante	R32
Nivel sonoro interior (dB(A))	22 a 40 (según velocidad)
Nivel sonoro exterior (dB(A))	48
Funciones principales	Frío, calor, deshumidificación, ventilación, modo silencioso, nanoe™ X
Filtro	Filtro de aire lavable con marco antialérgenos
Mantenimiento y limpieza	Limpiar el filtro cada 2 semanas en uso intensivo
Seguridad	Protección antihielo, parada automática en caso de sobrecalentamiento, bloqueo infantil
Piezas de repuesto disponibles	Mando a distancia, filtro, pilas, sensor de temperatura
Índice de reparabilidad	7,5 / 10 (estimado)
Garantía	2 años piezas y mano de obra (bajo condiciones)

Preguntas frecuentes - CUE9NKR PANASONIC

¿Cómo instalar el módulo Wi-Fi IntesisHome en mi aire acondicionado Panasonic CUE9NKR?

La instalación se describe en el manual. Desconecte la alimentación, localice el conector CN-CNT en la placa base, conecte el cable suministrado (extremo largo hacia el AC, corto hacia el módulo), conecte la antena, luego cierre la unidad. Siga la guía de instalación proporcionada.

¿Qué hacer si mi aire acondicionado no enciende?

Primero verifique la alimentación eléctrica (disyuntor). Asegúrese de que el mando a distancia funcione (pilas). Si el problema persiste, contacte a un técnico autorizado.

¿Cómo limpiar los filtros del Panasonic CUE9NKR?

Apague el aparato. Abra el panel frontal, retire los filtros, límpielos con agua tibia (sin detergente), séquelos a la sombra, luego vuelva a colocarlos. Realice esta operación cada 2 semanas en uso intensivo.

¿Cuál es el consumo eléctrico del aire acondicionado?

La potencia absorbida es de aproximadamente 0,8 kW en frío y 1,0 kW en calor. El COP (coeficiente de rendimiento) es de aproximadamente 3,5.

¿Puedo usar el aire acondicionado en invierno?

Sí, el modelo CUE9NKR es reversible. Funciona en modo calefacción hasta -15°C. Use el mando a distancia para seleccionar el modo calor.

¿Qué significa el parpadeo del led verde en el módulo IntesisHome?

Un parpadeo lento indica que el módulo busca la red Wi-Fi. Un parpadeo rápido significa un intento de conexión. Si el led permanece fijo, la conexión es exitosa. Consulte la FAQ en línea si el problema persiste.

¿Cómo programar un temporizador?

Use el mando a distancia: presione 'TIMER' para ajustar la hora de encendido o apagado. Puede programar hasta 12 horas de antelación.

¿Cuál es el nivel sonoro en modo silencioso?

En modo silencioso (velocidad más baja), el nivel sonoro interior es de aproximadamente 22 dB(A), lo que es muy discreto.

¿Dónde se encuentra el sensor de temperatura?

El sensor interno se encuentra en la unidad interior. Si usa el sensor externo suministrado con el módulo IntesisHome, colóquelo cerca de la rejilla de entrada de aire.

¿Es obligatoria la instalación del módulo IntesisHome?

No, el módulo es opcional. Permite un control mediante Wi-Fi y domótica. El aire acondicionado funciona sin este módulo.

MANUAL DE USUARIO CUE9NKR PANASONIC

GUIA DE INSTALLACION

CONTENTS

English 3

Deutsch 7

Francais 11

Italiano 15

Espanol 19

Norsk 23

Svenska 27

Dansk 31

Nederlands 35

Polski 39

Russian 43

• Antena externa

• Cable subministrado

• Sensor de Temperatura

• Guía de Inicio Rápido

• Guía de Instalación

• Garantía

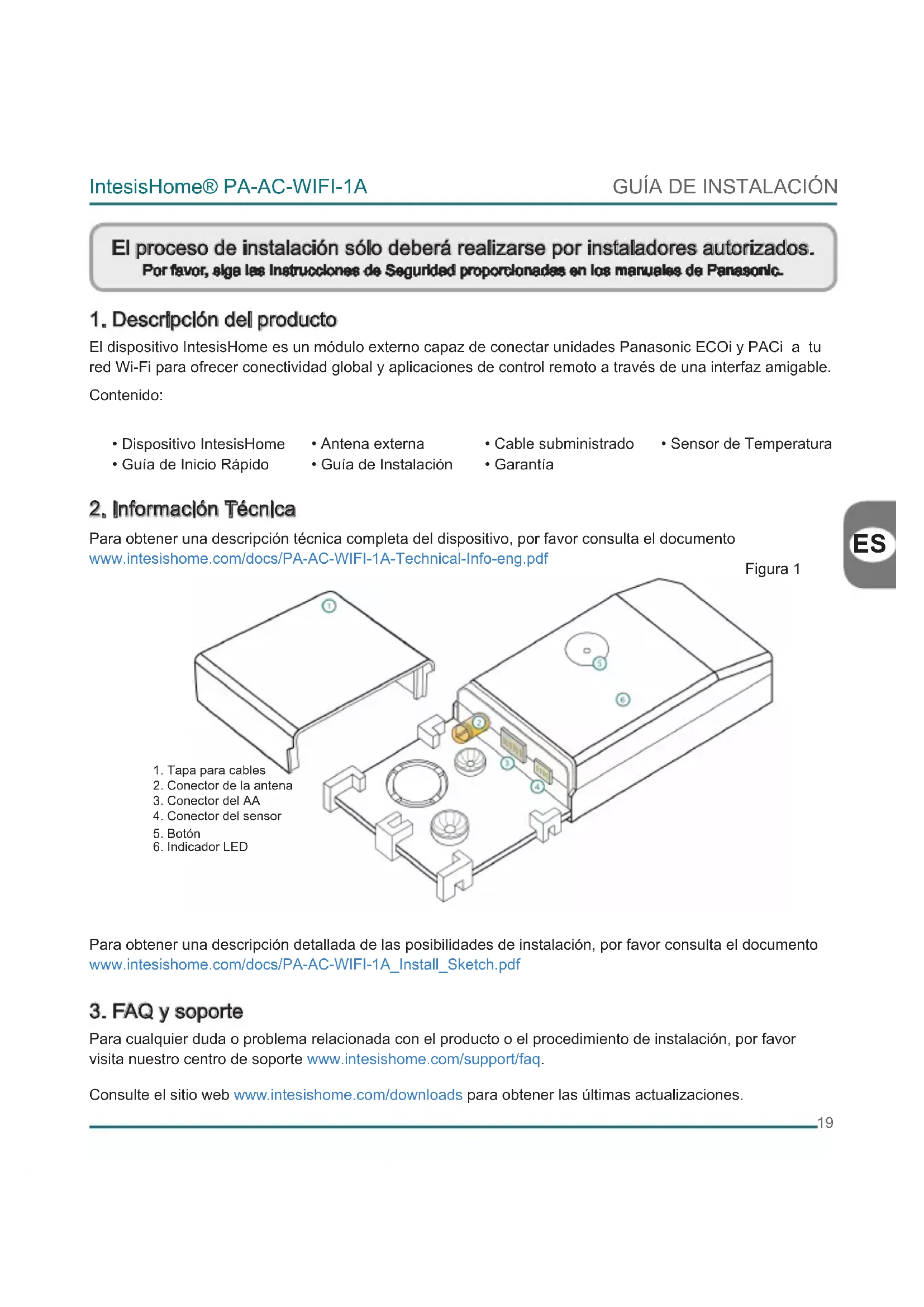

El proceso de instalacion solo deben realizarse por instaladores autorizados. Por favor, alge les Instrucciones de Seguridad proporcionadas en los manuales de Panasonic.

1. Descripción del producto

El dispositivo IntesisHome es un modulo externo capaz de connectar unidades Panasonic ECOi y PACi a tu red Wi-Fi para(ofrecer conectividad global y aplicaciones de control remoto a trovés de una interfaz amigable.
Containido:

Dispositivo IntesisHome

• Antena externa

• Cable subministrado

• Sensor de Temperatura

• Guía de Inicio Rápido

• Guía de Instalación

• Garantía

2. Información Técnica

Para Obtener una descripción技术水平 completa del dispositivo, por favor consulta el documento www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

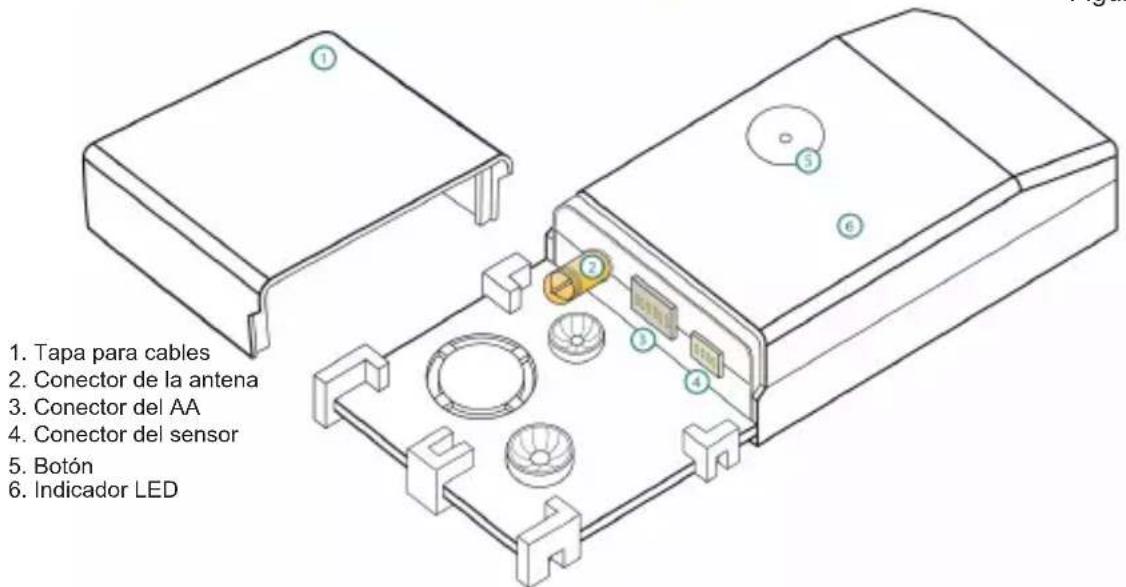

Figura 1

Para Obtener una descripción detallada de las posibilidades de instalación, por favor consulta el documento www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

3. FAQ y soporte

Para cualquier duda o problema relacionada con el producto o el procedimiento de instalacion, por favor visita nuestro centro de soporte www.intesishome.com/support/faq.

Consulte el situ web www.intesishome.com/downloads para Obtener las ultimasactualizaciones.

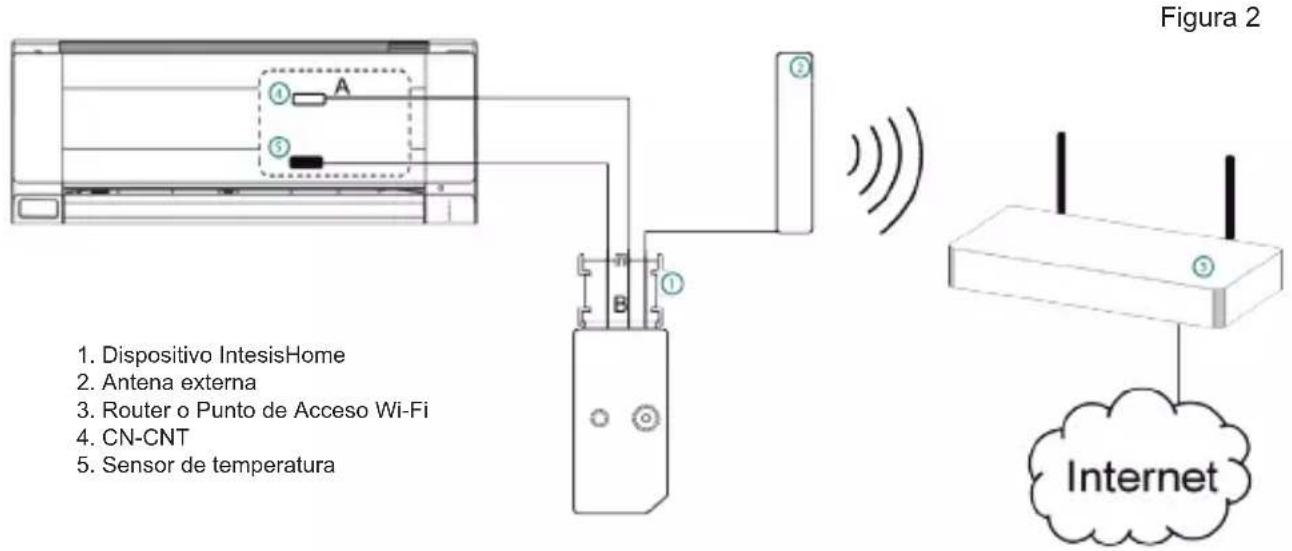

4. Resumen de la instalación

5. Conexión del dispositivo

1. Desconecte el Sistema de Aire Acondicionad (AC) de la alimentacion.
2. Acceda a la Placa Electrónica Principal.*
3. Localice el conector marcado como CN-CNT.*
4. Seleccione una localizacion para el dispositivo IntesisHome. Vea la section 6 para mas informacion.
5. Conecte el extremo A (el extremo长大o) del cable subministrado al conector CN-CNT de la unidad de Aire Acondicionado y el extremo B (el extremo corto) en el conector AC de nuestro dispositivo.
6. Conecte la antenna externa en el conductor de antenna. Asegürese de roscar el conductor en el sentido de las agujas del reloj hasta que haga tope.
7. (Si es Neededo) Instale el Sensor de Temperatura. Vea la seccion 8 para mas informacion.
8. Situe la antenna fuera del AC, preferiblemente en posicjon vertical y apuntando directamente hacia el Punto de Acceso (PA) o Router Wi-Fi. Vea la seccion 7 para mas informacion.
9. Cierre launidad de Aire Acondicionado.
10. Conecte el AC a la alimentacion. Si la connexion con el Aire Acondicionado has sido exitosa, el LED del dispositivo IntesisHome empezará a parpadear en verde y posteriormente cambiará a verde bajo.
11. Consulte el manual de instalación o manual de servicios de Panasonic para más información.

6. Ubicación del dispositivo

El dispositivo IntesisHome pueda ser instalado tanto en el interior como en el exterior de las unidades de AA

Para tener más información acerca de lasdietes posibilidades de instalacion,porfavorvisite nuestras recomendaciones en www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf.

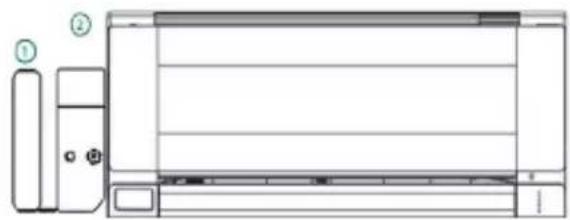

Dentro de la unidad de AA Fuera de la unidad de AA

1. Antenna externa
2.Dispositivo IntesisHome

Dispositivo Instalado dentro de la unidad de AA o escondido

Permite una instalacion mas discrete, puis el usuario no ve el dispositivo una vez instalado. Los siguientes puntos deben tenerse enIELDa si se instala el dispositivo bajo del AA.

• El LED de estado y el botón no van estar accesibles para el usuario.

o El LED de estado es un indicator del estado del dispositivo tanto en la fase de configuracion como en la fase de configuracion normal del dispositivo.
o El botón se usa para la reconfiguration del dispositivo en caso de cambio de configuración del Punto de Acceso (AP). Si este occurs, el usuario deben acceder al interior del aire Acondicionado.

• Si no hay suficiente espacio para la instalacion en el interior del AA, las siguientesaxonues能把 lleve a cabo:

o Si la falta de espacio se debe a los conductos de agua, cambie la ubicacion de dichos conductos al除外do de la unidad interior para ganar espacio bajo del AA.
o Si no pudiera, se pueda qutar la superficie de soporte (Figura 1)

Dispositivo Instalado fuera de launidad de AA

Los siguientes punto deben tenerse en cuenta si se instala el dispositivo fuera del AA.

• El dispositivo se pueda fjir usingo tanto tornillos como cinta adhesiva de doble cara.
• La taps del cable permite differentes OPCIONES a la hora de ubicar la calidad de los cables.

7. Ublación de la antenna

Situar la antenna externa en una localizacion adecuada y en una posicion correcta mejorar la comunication entre el dispositivo IntesisHome y su Router o Punto de Acceso (PA) Wi-Fi.

Recuerde enroscar el conector en el sentido de las agujas del reloj hasta que haga tope.

Importante:Evite colocar el disposativo oocadaedusuppiipiesmetallics

Important: Cuando sea posible, comproble el nivel de asfal WHFI en la ubitacion de instalacion. Seresconiderdeanecspstedamente um nivel de asfal BUENO.

Fije la antenna preferiblemente tanerca como sea posible del origen de senal Wi-Fi (Punto de Acceso o Routerter).Porfavor,aseguesede situarla antenna enuna posicnvertical apuntando directamente alorigendela senal(Punto deAcceso orRouter).

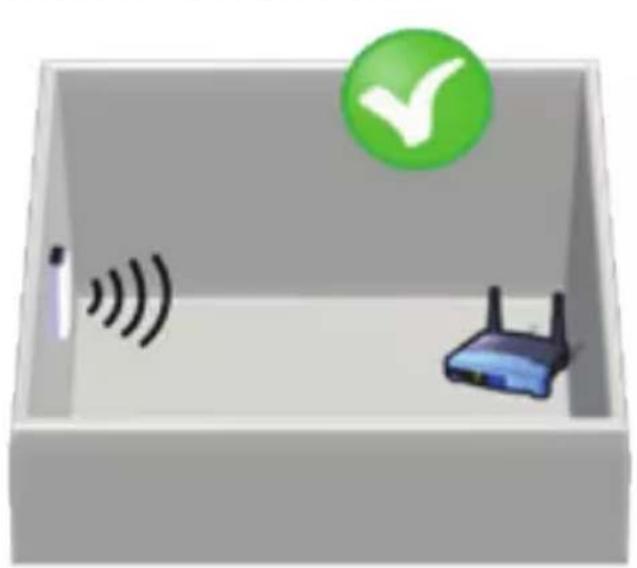

Antena en posicion vertical y apuntando al Router o Punto de Access Wi-Fi

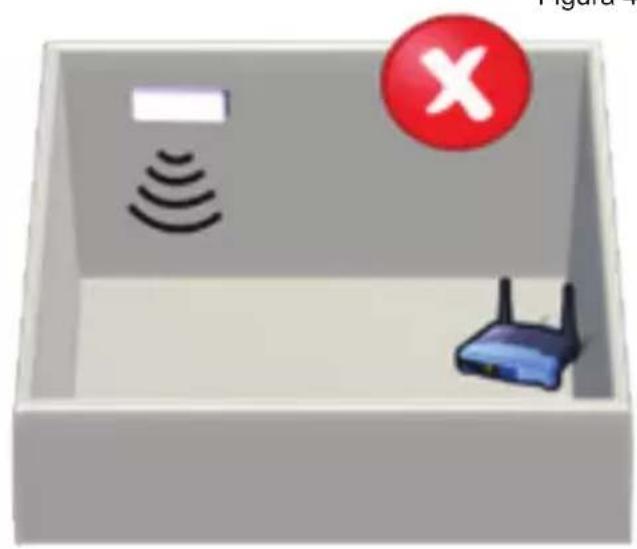

Antena en poelación horizontal y sin apuntar al Router o Punto de Access Wi-Fi

Siustediene problemas de cobertura despueso o durante de la instalacion, porfavor visite la seccion de conectividad de notrea web en www.intesishome.com/support/faq.

8. Ubicación del Sensor de Temperatura

El sensor de temperatura subministrado solo debe instalarse en unidades MKE y NKE. Los modelos posteriores a estas series no requirecen de sensor de temperatura externo.

Conecte el sensor de temperatura al conector Sensor de Temperatura (Figura 1) y el除外 extremo en el sensor de aire de entrada del Aire Acondicionado.

Ver www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf para más información.
