GEBRUIKSAANWIJZING ENG56400 DIMPLEX

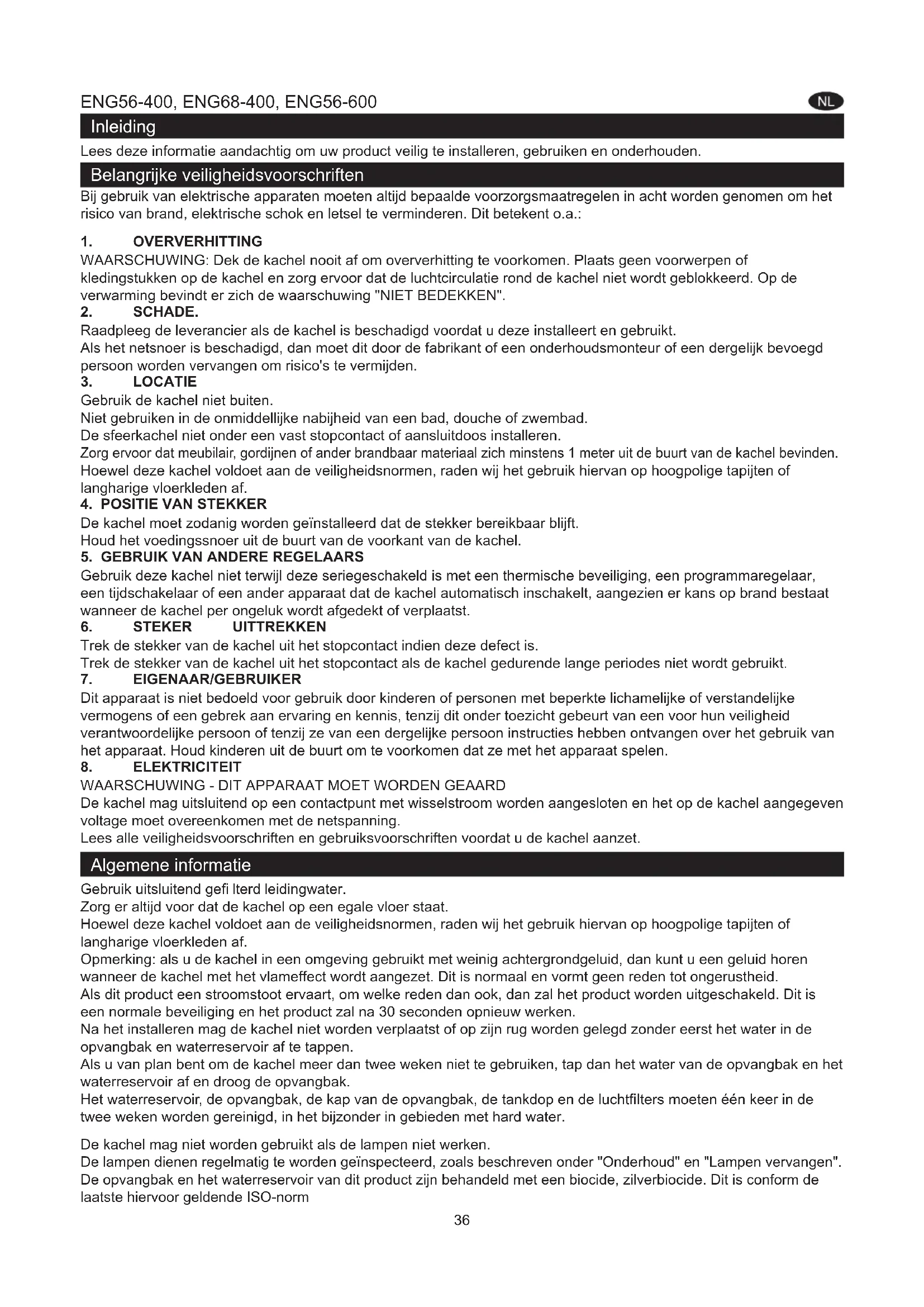

Inleiding Lees deze informatie aandachtig om uw product veilig te installeren, gebruiken en onderhouden. Belangrijke veiligheidsvoorschriften Bij gebruik van elektrische apparaten moeten altijd bepaalde voorzorgsmaatregelen in acht worden genomen om het risico van brand, elektrische schok en letsel te verminderen. Dit betekent o.a.:

WAARSCHUWING: Dek de kachel nooit af om oververhitting te voorkomen. Plaats geen voorwerpen of kledingstukken op de kachel en zorg ervoor dat de luchtcirculatie rond de kachel niet wordt geblokkeerd. Op de verwarming bevindt er zich de waarschuwing "NIET BEDEKKEN".

Raadpleeg de leverancier als de kachel is beschadigd voordat u deze installeert en gebruikt. Als het netsnoer is beschadigd, dan moet dit door de fabrikant of een onderhoudsmonteur of een dergelijk bevoegd persoon worden vervangen om risico's te vermijden.

Gebruik de kachel niet buiten. Niet gebruiken in de onmiddellijke nabijheid van een bad, douche of zwembad. De sfeerkachel niet onder een vast stopcontact of aansluitdoos installeren. Zorg ervoor dat meubilair, gordijnen of ander brandbaar materiaal zich minstens 1 meter uit de buurt van de kachel bevinden. Hoewel deze kachel voldoet aan de veiligheidsnormen, raden wij het gebruik hiervan op hoogpolige tapijten of langharige vloerkleden af.

4. POSITIE VAN STEKKER

De kachel moet zodanig worden geïnstalleerd dat de stekker bereikbaar blijft. Houd het voedingssnoer uit de buurt van de voorkant van de kachel.

5. GEBRUIK VAN ANDERE REGELAARS

Gebruik deze kachel niet terwijl deze seriegeschakeld is met een thermische beveiliging, een programmaregelaar, een tijdschakelaar of een ander apparaat dat de kachel automatisch inschakelt, aangezien er kans op brand bestaat wanneer de kachel per ongeluk wordt afgedekt of verplaatst.

6. STEKER UITTREKKEN

Trek de stekker van de kachel uit het stopcontact indien deze defect is. Trek de stekker van de kachel uit het stopcontact als de kachel gedurende lange periodes niet wordt gebruikt.

7. EIGENAAR/GEBRUIKER

Dit apparaat is niet bedoeld voor gebruik door kinderen of personen met beperkte lichamelijke of verstandelijke vermogens of een gebrek aan ervaring en kennis, tenzij dit onder toezicht gebeurt van een voor hun veiligheid verantwoordelijke persoon of tenzij ze van een dergelijke persoon instructies hebben ontvangen over het gebruik van het apparaat. Houd kinderen uit de buurt om te voorkomen dat ze met het apparaat spelen.

WAARSCHUWING - DIT APPARAAT MOET WORDEN GEAARD De kachel mag uitsluitend op een contactpunt met wisselstroom worden aangesloten en het op de kachel aangegeven voltage moet overeenkomen met de netspanning. Lees alle veiligheidsvoorschriften en gebruiksvoorschriften voordat u de kachel aanzet. Algemene informatie Gebruik uitsluitend gefi lterd leidingwater. Zorg er altijd voor dat de kachel op een egale vloer staat. Hoewel deze kachel voldoet aan de veiligheidsnormen, raden wij het gebruik hiervan op hoogpolige tapijten of langharige vloerkleden af. Opmerking: als u de kachel in een omgeving gebruikt met weinig achtergrondgeluid, dan kunt u een geluid horen wanneer de kachel met het vlameffect wordt aangezet. Dit is normaal en vormt geen reden tot ongerustheid. Als dit product een stroomstoot ervaart, om welke reden dan ook, dan zal het product worden uitgeschakeld. Dit is een normale beveiliging en het product zal na 30 seconden opnieuw werken. Na het installeren mag de kachel niet worden verplaatst of op zijn rug worden gelegd zonder eerst het water in de opvangbak en waterreservoir af te tappen. Als u van plan bent om de kachel meer dan twee weken niet te gebruiken, tap dan het water van de opvangbak en het waterreservoir af en droog de opvangbak. Het waterreservoir, de opvangbak, de kap van de opvangbak, de tankdop en de luchtfi lters moeten één keer in de twee weken worden gereinigd, in het bijzonder in gebieden met hard water. De kachel mag niet worden gebruikt als de lampen niet werken. De lampen dienen regelmatig te worden geïnspecteerd, zoals beschreven onder "Onderhoud" en "Lampen vervangen". De opvangbak en het waterreservoir van dit product zijn behandeld met een biocide, zilverbiocide. Dit is conform de laatste hiervoor geldende ISO-norm 36Installatie-instructies Dit gedeelte beschrijft hoe u uw kachel moet opstellen.

1. Pak het apparaat voorzichtig uit (lees alle waarschuwingen) en bewaar de verpakking voor eventueel toekomstig

gebruik indien u gaat verhuizen of het apparaat naar de leverancier wilt terugsturen.

2. Controleer voordat u de kachel aansluit of de voedingsspanning hetzelfde is als op de kachel is aangegeven.

De transductor eenheid + lampen aansluiten

1. Verwijder de twee rode lipjes door deze 90 graden te draaien (Afb. 2).

2. Til de opvangbak uit (Afb. 3).

3. Steek de lampen in de lamphouders (Afb. 4), steek voorzichtig de pennen in de gaten (Afb. 4a).

4. Druk de lampen stevig op hun plaats.

5. Plaats de transducer eenheid in de opvangbak en verbind de kabel met de aansluiting op de opvangbak (Afb. 5).

6. Om te controleren of de transducer eenheid correct in de opvangbak werd geplaatst, moet u controleren of het

lipje overeenkomt met de gevormde uitsparing in de opvangbak (Afb. 5a).

Zorg dat de kabel niet boven de schijf op de transducer eenheid wordt geplaatst (Afb. 5b). Om te voorkomen dat de kabel wordt geklemd door het mondstuk en de opvangbak moet u de kabel in de sleuf in de wand van de opvangbak plaatsen.

8. Plaats het mondstuk van de opvangbak terug en zet deze vast door de twee rode lipjes 90 graden te draaien (Afb. 6).

Het waterreservoir vullen

9. Plaats het waterreservoir in de gootsteen en verwijder de dop (draai naar links om te openen) (Afb. 7).

10. Vul het waterreservoir alleen met gefi lterd leidingwater. Dit is nodig om de levensduur van het vlam- en

rookmechanisme te verlengen. Het water dient te worden gefi lterd via een conventionele leidingwaterfi lter en het fi lter moet regelmatig worden vervangen. Gedistilleerd water mag niet worden gebruikt.

11. Schroef de dop er terug op - niet te vast aandraaien.

12. Plaats het reservoir weer terug bij de opvangbak, waarbij de dop van het reservoir naar onderen is gericht en de

platte kant van het reservoir naar buiten wijst (Afb. 8). De kachel monteren

13. Plaats het brandstofbed op het waterreservoir en mistmondstuk (Afb. 9).

De kachel bedienen In dit gedeelte wordt beschreven hoe u uw kachel met de bedieningsknoppen of afstandsbediening kunt bedienen. HANDBEDIENING De bedieningsknoppen van de kachel bevinden zich onder de klep. (Zie Afb.10 voor een schema van de handbediening). Schakelaar "A": - regelt de stroomtoevoer naar de kachel. Note: Deze schakelaar moet zich in de stand "ON" (I) bevinden om de kachel met of zonder warmte te gebruiken. Schakelaar "B": - Druk 1 keer om het vlameffect in te schakelen. Dit wordt door een pieptoon aangegeven. Hoewel de hoofdlampen direct werken, duurt het nog 30 seconden voordat het vlameffect start. Druk opnieuw voor het vlameffect en halve kracht. Dit wordt aangegeven door twee pieptonen. Druk opnieuw voor het vlameffect en volle kracht. Dit wordt aangegeven door drie pieptonen. Druk opnieuw om alleen naar het vlameffect terug te keren. Dit wordt door één pieptoon aangegeven. Druk om de kachel in de stand-by modus te zetten. Dit wordt door één pieptoon aangegeven. Regelknop "C":- regelt de instelling van de thermostaat. Door de regelknop naar links te draaien verlaagt u de temperatuurinstelling, door deze naar rechts te draaien, verhoogt u de temperatuurinstelling. Regelknop "D": - regelt de intensiteit van het vlameffect. Door de regelknop naar links te draaien verhoogt u het vlameffect, door de regelknop naar rechts te draaien verlaagt u het vlameffect.

DE THERMOSTAAT INSTELLEN

Zorg dat de kachel is aangesloten en zet deze op de volledige warmte-instelling. Draai de regelknop "C" geheel naar rechts (max. temperatuurinstelling) om de kamer snel op te warmen. Als de ruimte op de gewenste temperatuur is gebracht, draait u de thermostaatknop weer langzaam terug totdat u aan het klikje hoort dat de thermostaat uit staat. De kachel behoudt dan de kamertemperatuur op het geselecteerde niveau. 37ALGEMENE TIPS Gebruik uitsluitend gefi lterd leidingwater. Zorg er altijd voor dat de kachel op een egale vloer staat. Als u van plan bent om de kachel meer dan twee weken niet te gebruiken, verwijder en leeg de opvangbak en het waterreservoir. Na het installeren mag de kachel niet worden verplaatst of op zijn rug worden gelegd zonder eerst het water in de opvangbak en waterreservoir af te tappen. De kachel mag niet worden gebruikt als de lampen niet werken. De lampen dienen regelmatig te worden geïnspecteerd, zoals beschreven onder "Lampen vervangen".

HET WATERRESERVOIR VULLEN

Als het waterreservoir leeg is, stopt het vlam- en rookeffect en hoort u twee "pieptonen", volg deze stappen

1. Druk schakelaar "A" naar (0) (Afb.10).

2. Verwijder het bradstofbed en zet dit even opzij.

3. Verwijder het waterreservoir door dit omhoog en eruit te tillen.

4. Plaats het waterreservoir in een gootsteen en draai de dop naar links om het reservoir te openen. (Afb. 7)

5. Vul het waterreservoir alleen met gefi lterd leidingwater. Dit is nodig om de levensduur van het vlam- en

rookmechanisme te verlengen. Het water dient te worden gefi lterd via een conventionele leidingwaterfi lter en het fi lter moet regelmatig worden vervangen.

6. Schroef de dop er weer op, draai deze niet te vast.

7. Plaats het reservoir weer terug bij de opvangbak, waarbij de dop van het reservoir naar onderen is gericht en de

platte kant van het reservoir naar buiten wijst (Afb. 8).

8. Plaats voorzichtig het brandstofbed terug op zijn plaats (Afb. 9).

9. Zet schakelaar "A" op "ON" (I) (Afb.10).

LAMPEN VERVANGEN Als een grote hoeveelheid van de rook grijs of kleurloos lijkt, kunnen er één of meer lampen stuk zijn. U kunt kapotte lampen als volgt controleren. Opmerking: Als uw kachel niet aanspringt wanneer de thermostaat op een lage instelling staat, dan kan dit komen doordat de kamertemperatuur hoger is dan de thermostaatinstelling. THERMISCHE BEVEILIGING Er is een afslagmechanisme voor thermische beveiliging in de ventilatorkachel ingebouwd om schade door oververhitting te voorkomen. Dit kan gebeuren als de warmteuitlaat op enige wijze wordt geblokkeerd. Als het afslagmechanisme in werking treedt, dan dient u de stekker van de kachel uit het stopcontact te halen en ongeveer 10 minuten te wachten, voordat u deze er weer in steekt. Voordat u de kachel weer aanzet, dient u de obstakels die de warmte-uitlaat kunnen blokkeren te verwijderen en de kachel hierna opnieuw in werking te stellen. Let op: om brandgevaar te voorkomen als gevolg van het onbedoeld resetten van de thermische beveiliging, mag het apparaat niet van stroom worden voorzien via een externe schakelaar, zoals een timer, of worden aangesloten op een schakelaar die regelmatig aan en uit wordt gezet door het elektriciteitsbedrijf.

HET GEWENSTE VLAMEFFECT KRIJGEN

1. De vlamregelknop "D" (Afb.10) kan hoger of lager worden gedraaid voor een meer realistisch effect.

2. In het algemeen zien de vlammen er natuurlijker uit als de vlamregelknop omlaag is gedraaid.

3. Geef het vlammechanisme de tijd om te reageren op wijzigingen die u aanbrengt.

4. De kachel zal minder water verbruiken als het vlameffect op een lager niveau wordt ingesteld.

5. Kantel of verplaats de kachel niet als er water in het waterreservoir of in de opvangbak aanwezig is.

6. Zorg er altijd voor dat de kachel op een vlakke vloer staat.

AFSTANDSBEDIENING GEBRUIKEN Op het bedieningspaneel dient schakelaar A (zie Afb.10) op de "AAN" ( I )-stand te staan om de afstandsbediening te kunnen gebruiken. De afstandsbediening is voorzien van drie toetsen. (Afb.12) Voor een goede werking moet u de afstandsbediening op het vlameffect richten. (Afb.17). De afstandsbedieningsfuncties zijn als volgt: Druk één keer om alleen het vlameffect aan te zetten. Dit wordt door één pieptoon aangegeven. Druk één keer om halve kracht en het vlameffect aan te zetten. Dit wordt aangegeven door twee pieptonen. Druk opnieuw voor volle kracht en vlameffect. Dit wordt aangegeven door drie pieptonen. Stand-by Dit wordt door één pieptoon aangegeven. Onderhoud

381. Laat het vlameffect ingeschakeld, til het brandstofbed en waterreservoir uit.

2. Zelfs met het mondstuk gemonteerd, is het mogelijk om te controleren welke lampen er moeten worden vervangen.

3. Zet schakelaar "A" in de "UIT"-stand en haal de stekker van de kachel uit het stopcontact.

4. Laat de lampen 20 minuten afkoelen voordat u ze eruit haalt.

5. Verwijder de opvangbak zoals beschreven in het hoofdstuk Reinigen.

6. Verwijder de kapotte lamp door deze voorzichtig verticaal omhoog te tillen en uit de contactpennen van de

lamphouder te trekken, (zie Afb. 4 en 4a). Vervang door een OPTIMYST, 12V, 45W, Gu5.3 basis, 8º stralingshoek, gekleurde lamp (verkrijgbaar bij uw leverancier).

7. Plaats de twee contactpennen van de nieuwe lamp in de twee gaten van de lamphouder. Druk ze stevig op hun

plaats (Afb. 4 en 4a).

8. Vervang de opvangbak, waterreservoir en brandstofbed.

SCHOONMAKEN Waarschuwing - Zet schakelaar "A" altijd op "OFF" (0) (Afb. 10) en haal altijd de stekker uit het stopcontact voordat u de kachel reinigt. We raden u aan om de volgende onderdelen 1 keer in de twee weken schoon te maken, vooral in gebieden met hard water:- waterreservoir, opvangbak, mondstuk, reservoirdop en afsluiter, luchtfi lter. Gebruik voor algemene reiniging een zachte schone stofdoek – nooit schurende reinigingsmiddelen gebruiken. Gebruik het borstelhulpstuk van de stofzuiger af en toe om stof of pluis uit het uitlaatrooster van de ventilator te verwijderen. Watertank

1. Verwijder het waterreservoir zoals eerder beschreven, plaats dit in een gootsteen en tap het water af.

2. Gebruik de meegeleverde borstel om de binnenzijden van de dop zachtjes te borstelen en let vooral op de

rubberen ring in de buitenste groef en de middelste rubberafdichting.

3. Vul het reservoir met een klein beetje afwasmiddel, plaats de dop terug, schud goed en spoel totdat alle sporen

van het wasmiddel zijn verdwenen.

4. Vul uitsluitend met gefi lterd leidingwater, plaats de dop terug en draai deze niet te vast.

2. Verwijder het bradstofbed en zet dit even opzij.

3. Haal het waterreservoir eruit door dit omhoog te tillen.

4. Ontkoppel de elektrische aansluiting, die zich aan de rechterzijde van de opvangbak bevindt (Afb.5).

5. Maak de rechter vergrendelpennen van de opvangbak los door deze 90º te draaien. Hierdoor kan de opvangbak

volledig worden verwijderd (Afb. 11).

6. Til de opvangbak voorzichtig op en zorg dat u deze recht houdt zodat er geen water wordt gemorst. Plaats de

opvangbak in de gootsteen.

7. Maak de linker vergrendellipjes van de opvangbak los door deze 90º te draaien, en verwijder hierna het mondstuk

8. Kantel voorzichtig zoals afgebeeld, zodat de vloeistof uit de opvangbak wordt afgetapt (Afb.13).

9. Vul de opvangbak met een kleine hoeveelheid afwasmiddel en gebruik de meegeleverde borstel om alle

oppervlakken zachtjes te reinigen, inclusief de metalen schijf die zich in het bovenste groefvlak bevindt (Afb.14).

10. Wanneer schoongemaakt, spoel de opvangbak met schoon water om alle sporen van afwasmiddel te verwijderen.

11. Reinig het mondstuk met de borstel en spoel met water (Afb.15).

12. Voer de bovenstaande stappen in omgekeerde volgorde uit om te monteren.

1. Verwijder het bradstofbed en zet dit even opzij.

2 Schuif het luchtfi lter naar boven uit de plastic houder (Afb.16).

3. Spoel voorzichtig met water in de gootsteen en droog met een stoffen handdoek voordat u het fi lter terugplaatst.

4. Vervang het fi lter en zorg ervoor dat het zwarte fi ltergedeelte naar de voorkant van de kachel is gericht.

5. Vervang het brandstofbed.

39Aanvullende informatie

De garantie voor uw product is vanaf de aankoopdatum twee jaar geldig. Binnen deze periode repareren of vervangen wij dit product zonder hiervoor kosten in rekening te brengen (met uitzondering van de gloeilampen en afhankelijk van de beschikbaarheid), op voorwaarde dat de kachel overeenkomstig deze voorschriften werd geïnstalleerd en gebruikt. Uw rechten volgens deze garantie zijn een aanvulling op uw wettelijke rechten, die door deze garantie niet worden beïnvloed. RECYCLAGE Voor elektrische producten die worden verkocht in de Europese Gemeenschap - Aan het einde van de nuttige levensduur van een elektrisch product mag dit niet met het gewone huisvuil worden weggegooid. Maak gebruik van de bestaande recyclingfaciliteiten. Neem contact op met uw plaatselijke verheidsinstanties of de leverancier hoe u in uw land producten kunt recycleren.

OCTROOIEN EN OCTROOIAANVRAGEN

Producten van de reeks Optimyst worden beschermd door een of meer van de volgende octrooien en octrooiaanvragen: Groot-Brittannië GB 2402206, GB 2460259, GB 2460453, GB 2418014, GB 2465738, GB 2449925, GB 2465537, GB 2455277, GB1020534.2, GB1020537.5, GB1110987.3 Verenigde Staten US 7967690, US 2010299980, US 2011062250, US 2008028648, US 13/167,042 Rusland RU2008140317 Europa EP 2029941, EP 2201301, EP 2315976, EP 1787063, EP07723217.1 , EP11170434.2, EP 11170435.9 China CN 101883953, CN 200980128666.2, CN 101057105, CN 101438104 Australië AU 2009248743, AU 2007224634 Canada CA 2725214, CA 2579444, CA 2645939 Internationale octrooiaanvraag WO 2006027272 Zuid-Afrika ZA 200808702 Mexico MX 2008011712 Korea KR 20080113235 Japan JP 2009529649 Brazilië BR P10708894-9 India IN 4122/KOLNP/2008 Nieuw Zeeland NZ 571900 40Symptoom Oorzaak Oplossing Het vlameffect start niet. De netstekker zit niet in het stopcontact. Laag waterniveau. Laagspanningsstekker niet goed aangesloten (Afb.5). De transductor unit zit niet goed in de opvangbak. Controleer of de stekker goed in het stopcontact zit. Controleer of het waterreservoir vol is en of er water in de opvangbak aanwezig is. Controleer of de stekker goed in het stopcontact zit (Afb.5). Zorg ervoor dat de transductor goed in de holte in de opvangbak zit. Het vlameffect is te laag. De regelknop voor het vlameffect is te laag ingesteld (Afb.10). De metalen schijf in de transducer is mogelijk vuil (Afb.14). De draad van de transductor unit bevindt zich boven de metalen schijf. Verhoog de grootte van de vlam door de regelknop "D" langzaam naar links te draaien (Afb.10). Reinig de metalen schijf met de meegeleverde zachte borstel (zie Afb.14) Zie "Onderhoud" voor een stap-voor- stapprocedure. Leidt de draad naar de achterkant van de opvangbak en zorg dat hij in de sleuf aan de zijkant zit, die uit de opvangbak komt. Onaangename geur als de kachel wordt gebruikt. Vuil of niet vers water. Het gebruik van ongefi lterd leidingwater. Reinig de kachel zoals beschreven bij onderhoud. Gebruik uitsluitend gefi lterd leidingwater. Het vlameffect geeft te veel rook af. Het vlameffect is te hoog ingesteld. Draai de regelknop voor het vlameffect "D" naar rechts, ongeveer ¼ slag per keer. Geef het vlammechanisme tijd om zich aan te passen aan deze nieuwe instelling (Afb.10). De hoofdlampen werken niet en er zijn geen vlammen of rook. Er zit geen water in het reservoir. Volg de instructies onder Onderhoud, "Het waterreservoir vullen". Controleer of de stekker in het stopcontact zit en dat schakelaar "A" Afb. 10 zich in de stand "ON" (I) bevindt. Probleemoplossing

2. Garantieperiode (in jaren)

5. Stempel & Ondertekening
