GEBRUIKSAANWIJZING Power HUB Module GYS

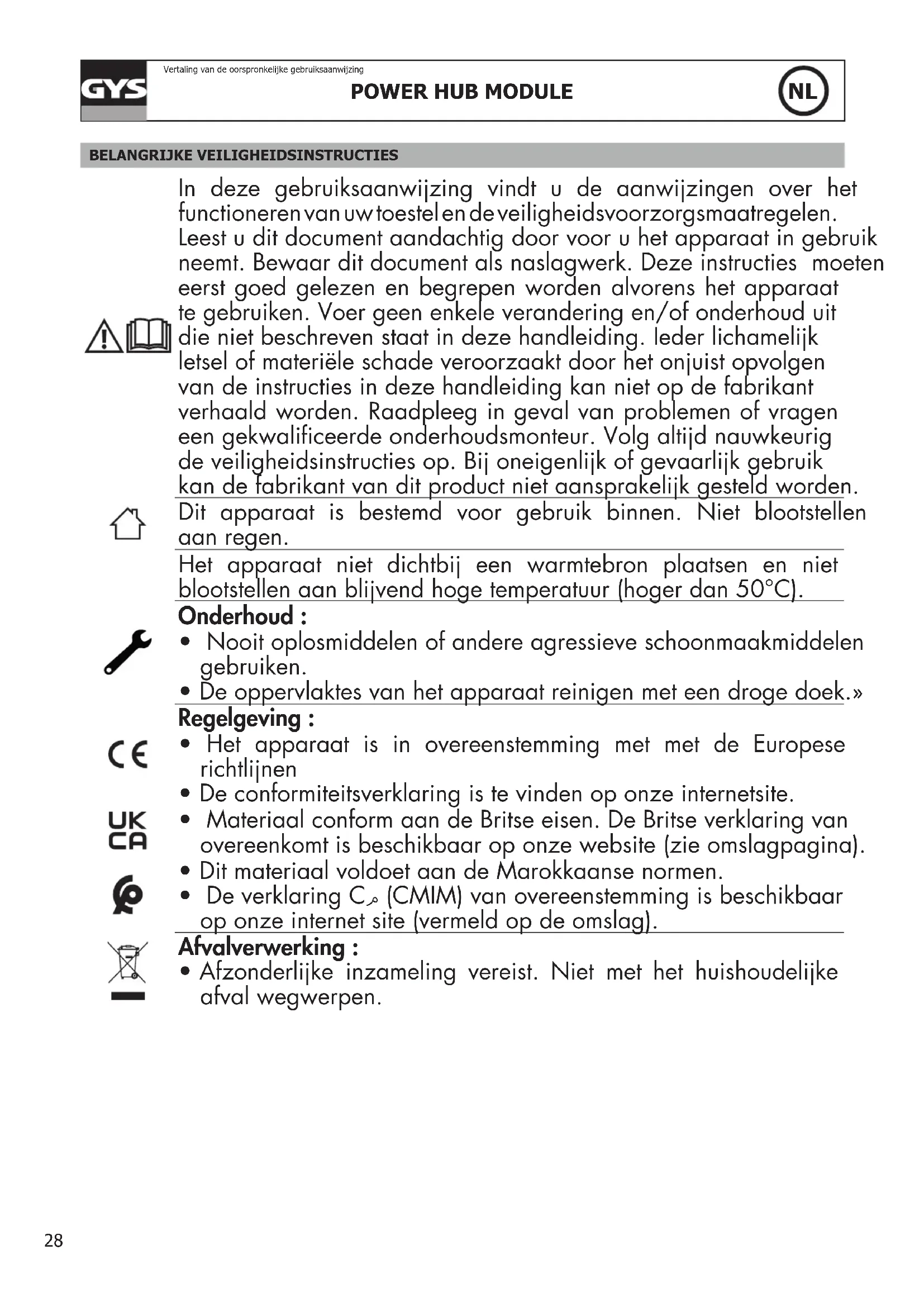

In deze gebruiksaanwijzing vindt u de aanwijzingen over het functioneren van uw toestelen de veiligheidsvoorzorgsmaatregelen. Leest u dit document aandachtig door voor u het apparaat in gebruik neemt. Bewaar dit document als naslagwerk. Deze instructies moeten eerst goed gelezen en begrepen worden alvorens het apparaat te gebruiken. Voer geen enkele verandering en/of onderhoud uit die niet beschreven staat in deze handleiding. Ieder lichamelijk letsel of materiële schade veroorzaakt door het onjuist opvolgen van de instructies in deze handleiding kan niet op de fabrikant verhaald worden. Raadpleeg in geval van problemen of vragen een gekwalificeerde onderhoudsmonteur. Volg altijd nauwkeurig de veiligheidsinstructies op. Bij oneigenlijk of gevaarlijk gebruik kan de fabrikant van dit product niet aansprakelijk gesteld worden.

Dit apparaat is bestemd voor gebruik binnen. Niet blootstellen aan regen.

Het apparaat niet dichtbij een warmtebron plaatsen en niet blootstellen aan blijvend hoge temperatuur (hoger dan 50°C).

Onderhoud :

• Nooit oplosmiddelen of andere agressieve schoonmaakmiddelen gebruiken.
• De oppervlaktes van het apparaat reinigen met een droge doek.»

Regelgeving :

• Het apparaat is in overeenstemming met met de Europese richtlijnen
• De conformiteitsverklaring is te vinden op onze internetsite.
• Materiaal conform aan de Britse eisen. De Britse verklaring van overeenkomt is beschikbaar op onze website (zie omslagpagina).
• Dit materiaal voldoet aan de Marokkaanse normen.
• De verklaring C_ (CMIM) van overeenstemming is beschikbaar op onze internet site (vermeld op de omslag).

Afvalverwerking :

- Afzonderlijke inzameling vereist. Niet met het huishoudelijke afval wegwerpen.

ALGEMENE OMSCHRIJVING

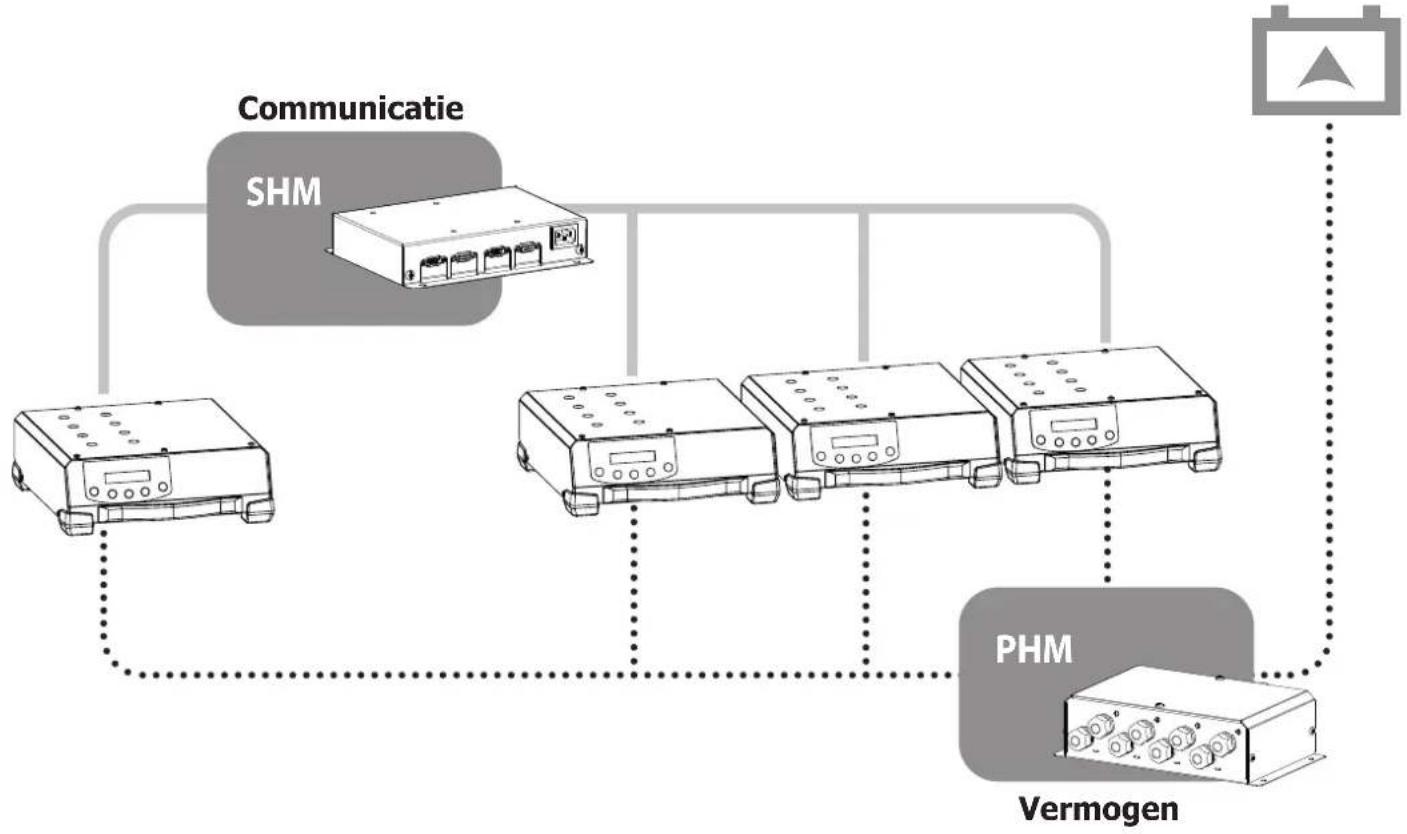

De Power Hub Module (PHM) is een apparaat dat u in staat stelt om meerdere Gysflash laders (maximaal 4) parallel aan te sluiten en hun gezamenlijke vermogens te bundelen, om zo accu's met een grote capaciteit te kunnen opladen.

De aangesloten Gysflash laders moeten identiek zijn.

De PHM moet samen worden gebruikt met een Smart Hub Module - SHM (art. code 025981), die de communicatie tussen de aangesloten Gysflash apparaten tot stand brengt.

VOORBEREIDING

Voordat u begint met het bekabelen van de apparatuur moet u zich ervan verzekeren dat alle laders uitgeschakeld zijn en dat geen enkele accu is aangesloten (risico op kortsluiting).

1 Schroef de behuizing (5) van de PHM open (6 schroeven).
Aansluiting ingang PHM
2	Demonteer de klemmen van de vermogenskabels van de Gysflash laders.
	Als de laadkabels te lang zijn (2,5 of 5 meter, afhankelijk van de gebruikte Gysflash):- breng de kabels op de door u gewenste lengte.- kies de geschikte aansluiting (16 of 25 mm^2 , afhankelijk van de afmeting van de GYSFLASH kabel(s).- Vastklemmen met een hiervoor geschikte tang.- Breng een krimpkous aan (gebruik 25 mm van de meegeleverde 200 mm krimpkous).⚠ De kabels mogen niet korter zijn dan 1 m.

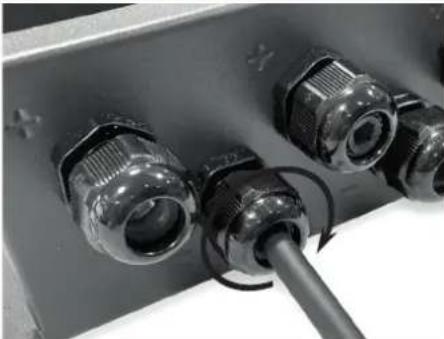

3	Breng de rode kabel in in een stopbuspakking + (1).En de zwarte kabel in een stopbuspakking - (2).
4	Schroef de kabels met de meegeleverde schroeven aan de daarvoor bestemde plaat (rode kabel aan de plaat Cu + bovenaan / zwarte kabel aan de plaat Cu - onderaan).⚠ draai de schroeven goed vast (5 Nm).
5	Draai de betreffende stopbuspakkingen vast.

Aansluiting uitgang PHM

6	Aanbevelingen betreffende de maximale lengte van de kabels in meters, afhankelijk van hun sectie en de stroom-intensiteit.
			I max (A)
			100	120	140	160	180	200	220	240	250	260	280	300	320	340	360	380	400
	Sectie (mm2)	25	15	12	11	9,2	8,2	7,4	-	-	-	-	-	-	-	-	-	-	-
		35	21	17	15	13	11	10	9,4	8,6	8,2	-
		50	29	25	21	18	16	15	13	12	12	11	11	9,8	9,2	-
		70	41	34	29	26	23	21	19	17	16	16	15	14	13	12	11	11	10
	Gegeven waardes voor het gebruik van volledig koperen kabels.
7	Aanbrengen meegeleverde krimpkous.
8	Breng de rode kabel in in een stopbuspakking + (1).En de zwarte kabel in een stopbuspakking - (2).
9	Draai de kabels vast met de meegeleverde schroeven (Rode draad bo-ven, zwarte draad onder)△draai de schroeven goed vast (5 Nm).
10	Draai de gebruikte stopbuspakkingen vast.
11	Herplaats de behuizing.

BEVESTIGING AAN DE MUUR

Het is mogelijk om de PHM aan de muur te bevestigen, met behulp van de 4 daarvoor bestemde openingen (schroeven niet meegeleverd).

125 mm 300 mm ØCØ ØCØ ØCØ

GARANTIE

De garantie dekt alle gebreken en fabricagefouten gedurende twee jaar vanaf de aankoopdatum (onderdelen en arbeidsloon).

De garantie dekt niet :

• Alle overige schade als gevolg van vervoer.
• De gebruikelijke slijtage van onderdelen (Bijvoorbeeld : kabels, klemmen, enz.).
• Incidenten als gevolg van verkeerd gebruik (verkeerde elektrische voeding, vallen, ontmanteling).
• Gebreken ten gevolge van de gebruiksomgeving (vervuiling, roest, stof).

In geval van storing moet het apparaat teruggestuurd worden naar uw distributeur, samen met:

• Een gedateerd aankoopbewijs (betaalbewijs, factuur ...).
• Een beschrijving van de storing.
