MANUALE UTENTE Power HUB Module GYS

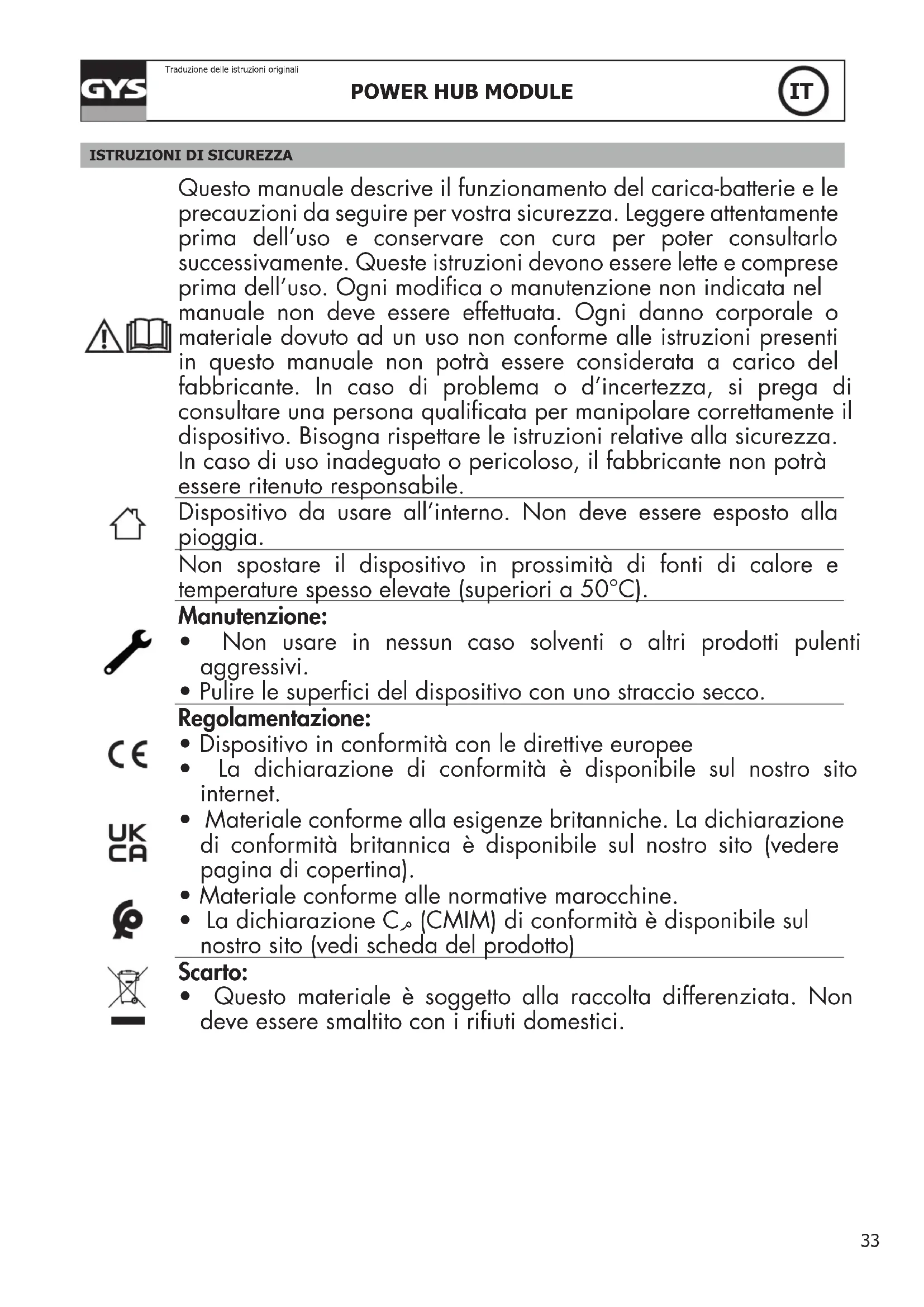

ISTRUZIONI DI SICUREZZA

Questo manuale descrive il funzionamento del carica-batterie e le precauzioni da seguire per vostra sicurezza. Leggere attentamente prima dell'uso e conservare con cura per poter consultarlo successivamente. Queste istruzioni devono essere lette e comprese prima dell'uso. Ogni modifica o manutenzione non indicata nel manuale non deve essere effettuata. Ogni danno corporale o materiale dovuto ad un uso non conforme alle istruzioni presenti in questo manuale non potrà essere considerata a carico del fabbricante. In caso di problema o d'incertezza, si prega di consultare una persona qualificata per manipolare correttamente il dispositivo. Bisogna rispettare le istruzioni relative alla sicurezza. In caso di uso inadeguato o pericoloso, il fabbricante non potrà essere ritenuto responsabile.

Dispositivo da usare all'interno. Non deve essere esposto alla pioggia.

Non spostare il dispositivo in prossimità di fonti di calore e temperature spesso elevate (superiori a 50°C).

Manutenzione:

• Non usare in nessun caso solventi o altri prodotti pulenti aggressivi.
• Pulire le superfici del dispositivo con uno straccio secco.

Regolamentazione:

• Dispositivo in conformità con le direttive europee
• La dichiarazione di conformità è disponibile sul nostro sito internet.
• Materiale conforme alla esigenze britanniche. La dichiarazione di conformità britannica è disponibile sul nostro sito (vedere pagina di copertina).
• Materiale conforme alle normative marocchine.
• La dichiarazione C _o (CMIM) di conformità è disponibile sul nostro sito (vedi scheda del prodotto)

Scarto:

- Questo materiale è soggetto alla raccolta differenziata. Non deve essere smaltito con i rifiuti domestici.

DESCRIZIONE GENERALE

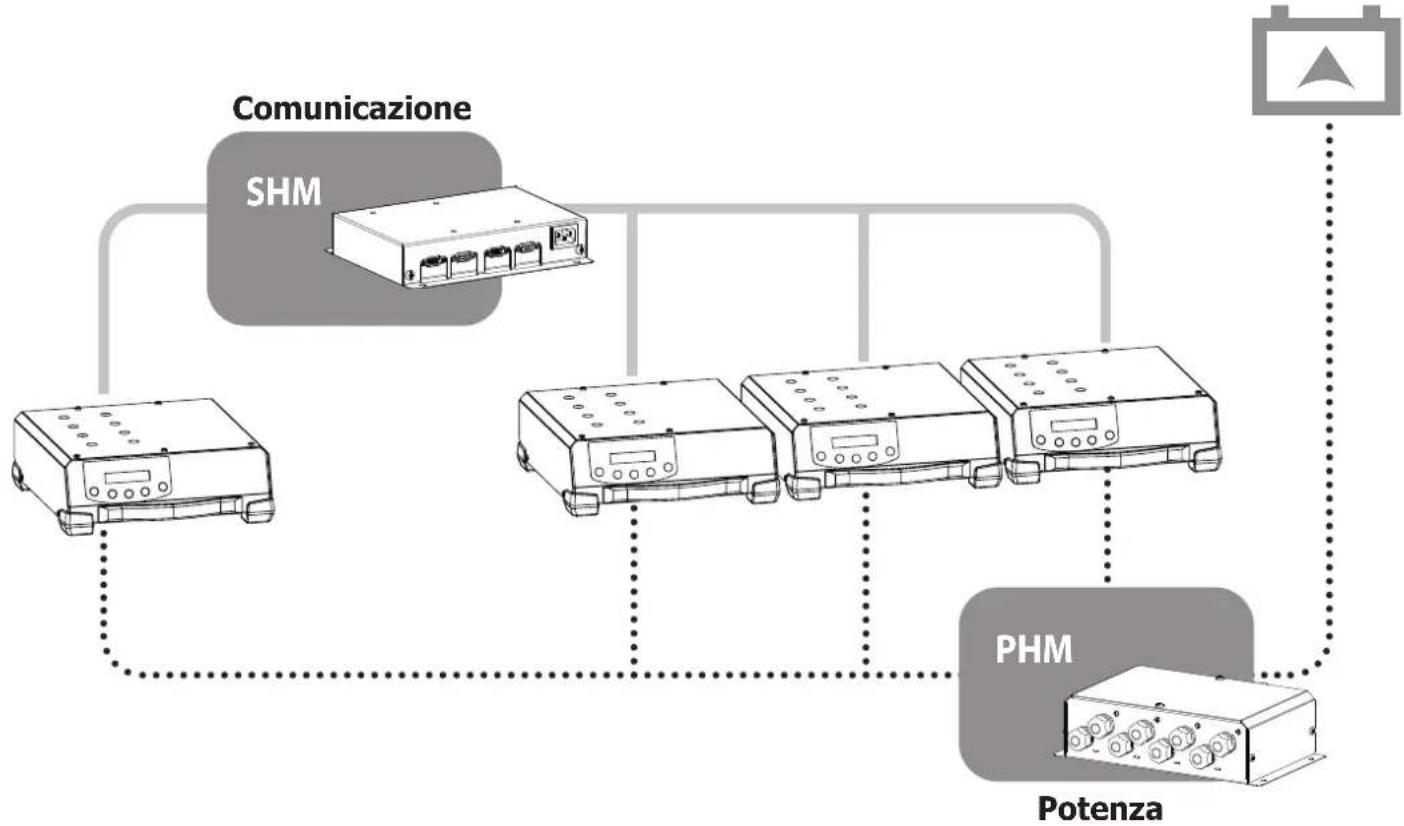

Il Power Hub Module (PHM) è un accessorio che permette di accoppiare dei Gyflash in parallelo (massimo 4) al fine di sommare le loro potenze per ricaricare una batteria di grossa capacità.

I Gysflash raccordati devono obbligatoriamente essere identici.

Il PHM deve obbligatoriamente essere associato a uno Smart Hub Module – SHM (rif. 025981) che stabilisce la comunicazione tra tutti i Gysflash raccordati.


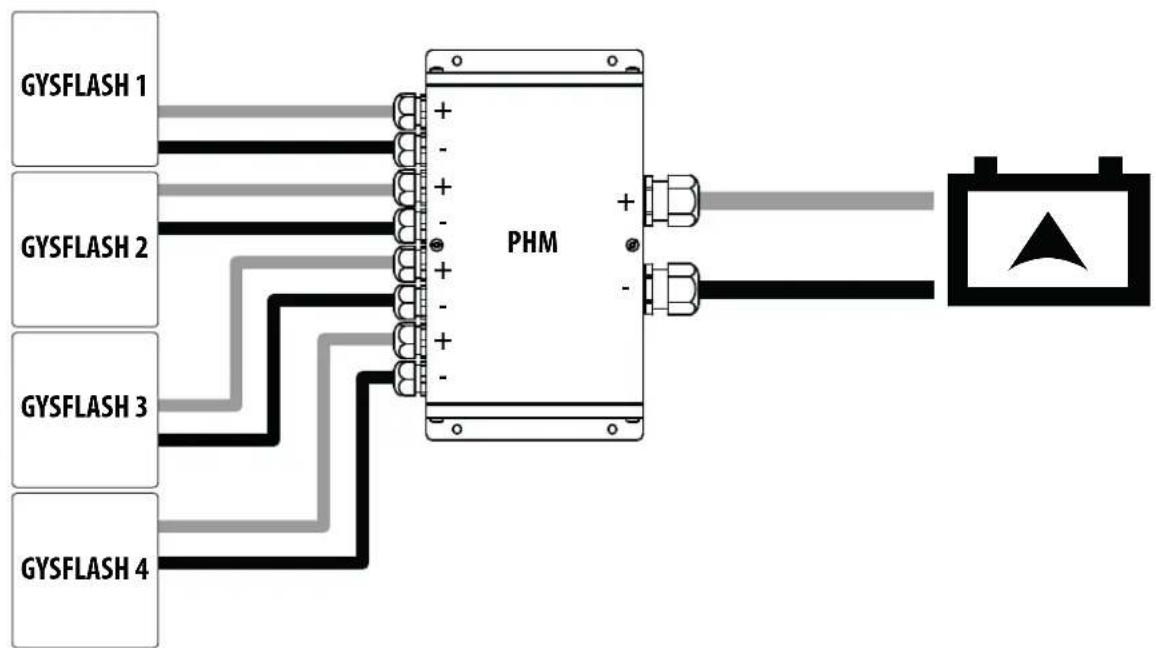


PREPARAZIONI

Prima di ogni operazione di cablaggio del prodotto, assicurarsi che tutti i caricabatterie siano spenti e che nessuna batteria sia connessa (rischio di corto-circuito).

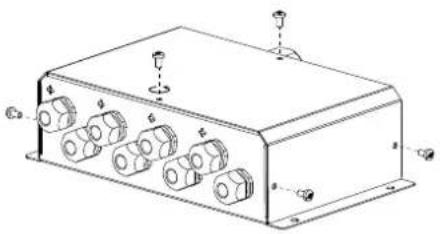

1 Svitare il coperchio (5) del PHM (6 viti).
Collegamento entrata PHM
2	Rimuovere le pinze dei cavi di potenza dei caricabatterie Gysflash.
	Se i cavi di carica sono troppo lunghi (2,5 o 5 m a seconda del/dei Gysflash):- sezionare i cavi alla lunghezza desiderata.- scegliere il capocorda appropriato ( 16 o 25 mm^2 a seconda dei cavi del/dei GYSFLASH ).- crimpare con una pinza appropriata.- Mettere una guaina termoretraibile (utilizzare 25 mm della guaina termoretraibile dei 200 mm forniti).⚠ La lunghezza del cavo non deve essere inferiore a 1 m.
3	Passare il cavo rosso in un pressacavo d'entrata + (1) della custodia.E il cavo nero in un pressacavo d'entrata - (2) della custodia.

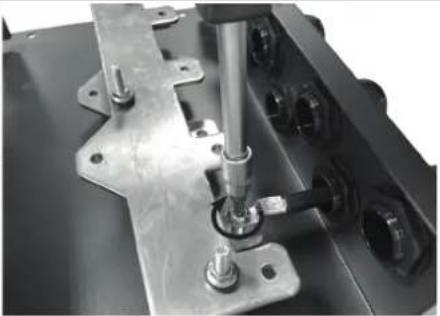

4	Avvitare i cavi alla placca corrispondente alla vite fornite nel sacchetto (cavo rosso alla placca Cu + in alto / cavo nero alla placca Cu - in basso).⚠ serrare bene le viti (5 Nm).

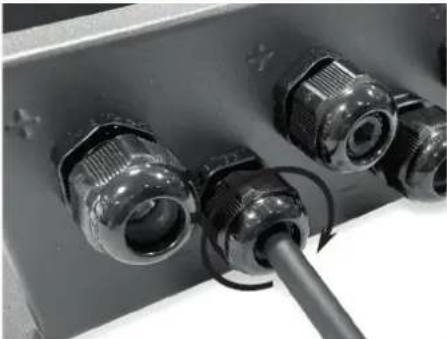

5 Serrare i pressacavi utilizzati.

Collegamento uscita PHM

6	Raccomandazioni sulla lunghezza massima dei cavi in metri in base alla loro sezione e all'intensità della corrente
	I max (A)
	100 120 140		160 180 200 220 240 250 260 280 300 320 340 360 380 400
Sezione (mm2)	25	15	12	11	9,2	8,2	7,4	-	-	-	-	-	-	-	-	-	-	-
	35	21 17	15 13 11	10 9,4	8,6 8,2——
	50	29 25	21 18 16	15 13 12	12 11	11 9,8 9,2——
	70	41 34	29 26 23	21 19 17	16 16	15 14 13	12 11 11	10
Valori dati per l'utilizzo dei cavi interamente ramati.
7 Mettere la guaina termoretraibile fornita
8	Passare il cavo rosso in un pressacavo di uscita + (1) della custodia.E il cavo nero in un pressacavo di uscita - (2) della custodia.
9	Avvitare i cavi con le viti fornite nel sacchetto (Filo rosso in alto / nero in basso)△ serrare bene le viti (5 Nm).
10 Serrare il pressacavo.

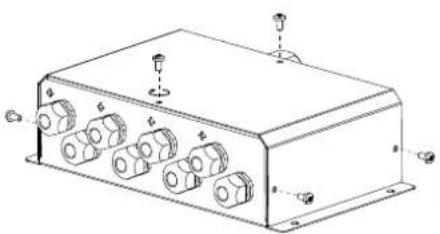

11 Rimettere il coperchio del prodotto.

FISSAGGIO

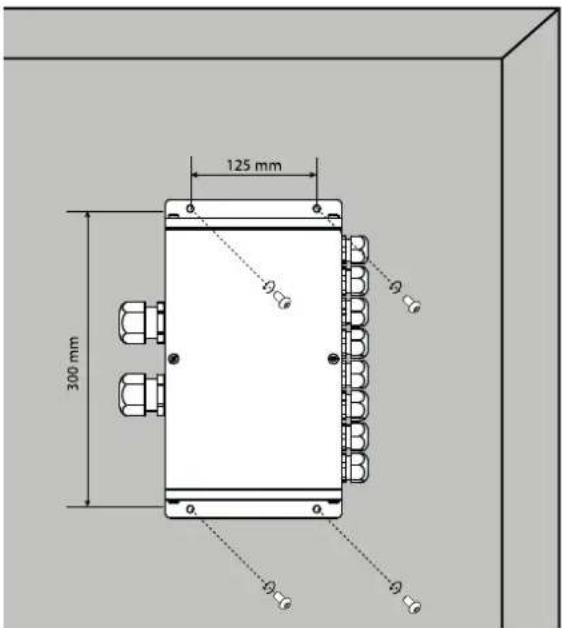

E' possibile fissare il PHM al muro attraverso i suoi 4 fori di fissaggio (viti non forniti).

125 mm 300 mm θ₀ θ₀ θ₀ θ₀

GARANTIE

La garanzia copre qualsiasi difetto di fabbricazione per 2 anni, a partire dalla data d'acquisto (pezzi e mano d'opera).

La garanzia non copre:

• Danni dovuti al trasporto.
- La normale usura dei pezzi (Es. : cavi, morsetti, ecc.).
• Gli incidenti causati da uso improprio (errore di alimentazione, cadute, smontaggio).
- I guasti legati all'ambiente (inquinamento, ruggine, polvere).

In caso di guasto, rinviare il dispositivo al distributore, allegando:

- la prova d'acquisto con data (scontrino, fattura...)
