РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Power HUB Module GYS

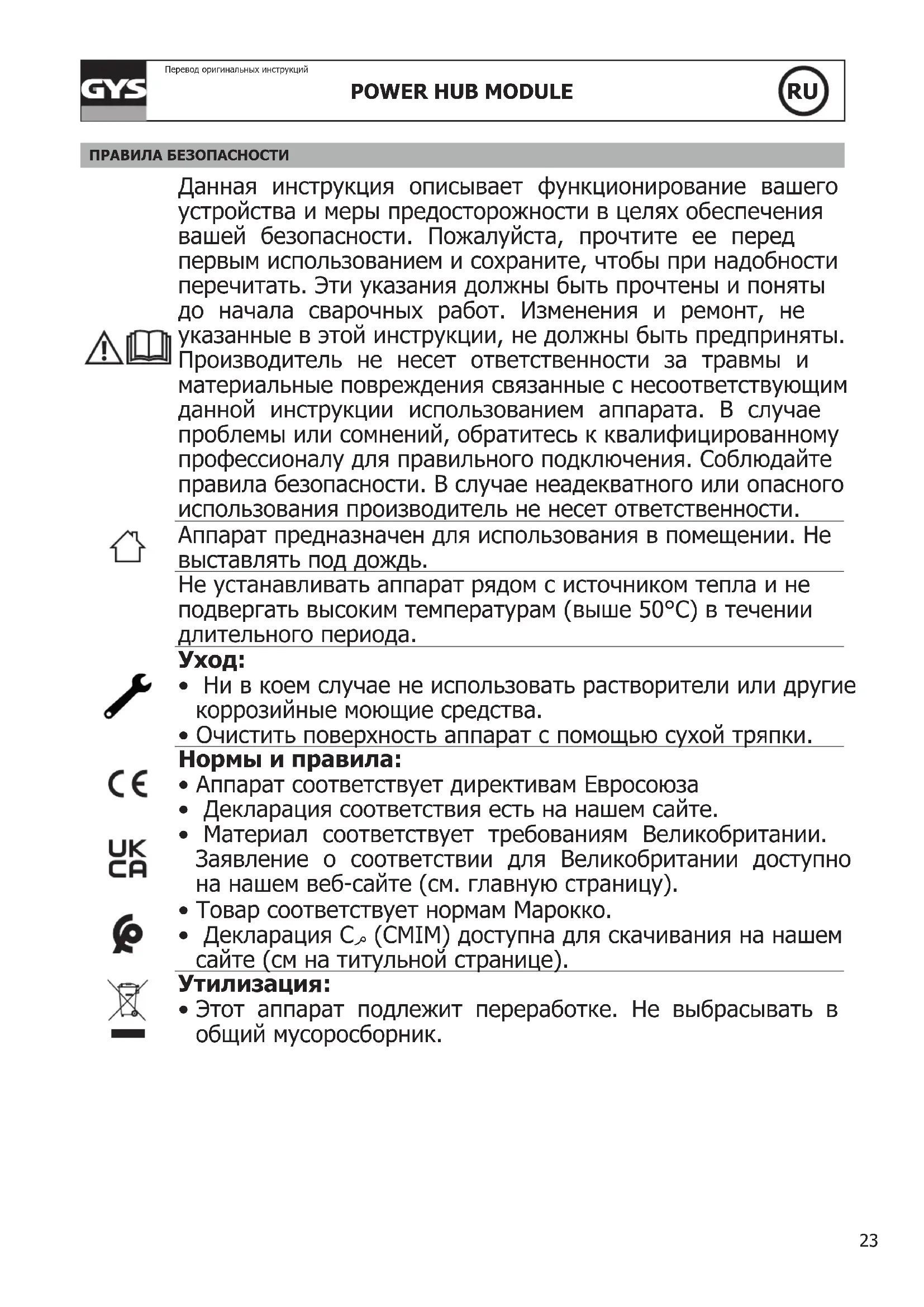

Traducción de las instrucciones originalesПеревод оригинальных инструкций ПРАВИЛА БЕЗОПАСНОСТИ Данная инструкция описывает функционирование вашего устройства и меры предосторожности в целях обеспечения вашей безопасности. Пожалуйста, прочтите ее перед первым использованием и сохраните, чтобы при надобности перечитать. Эти указания должны быть прочтены и поняты до начала сварочных работ. Изменения и ремонт, не указанные в этой инструкции, не должны быть предприняты. Производитель не несет ответственности за травмы и материальные повреждения связанные с несоответствующим данной инструкции использованием аппарата. В случае проблемы или сомнений, обратитесь к квалифицированному профессионалу для правильного подключения. Соблюдайте правила безопасности. В случае неадекватного или опасного использования производитель не несет ответственности. Аппарат предназначен для использования в помещении. Не выставлять под дождь. Не устанавливать аппарат рядом с источником тепла и не подвергать высоким температурам (выше 50°C) в течении длительного периода.

• Ни в коем случае не использовать растворители или другие коррозийные моющие средства.

• Очистить поверхность аппарат с помощью сухой тряпки. Нормы и правила:

• Аппарат соответствует директивам Евросоюза

• Декларация соответствия есть на нашем сайте.

• Материал соответствует требованиям Великобритании. Заявление о соответствии для Великобритании доступно на нашем веб-сайте (см. главную страницу).

• Товар соответствует нормам Марокко.

• Декларация Cم (CMIM) доступна для скачивания на нашем сайте (см на титульной странице). Утилизация:

• Этот аппарат подлежит переработке. Не выбрасывать в общий мусоросборник.

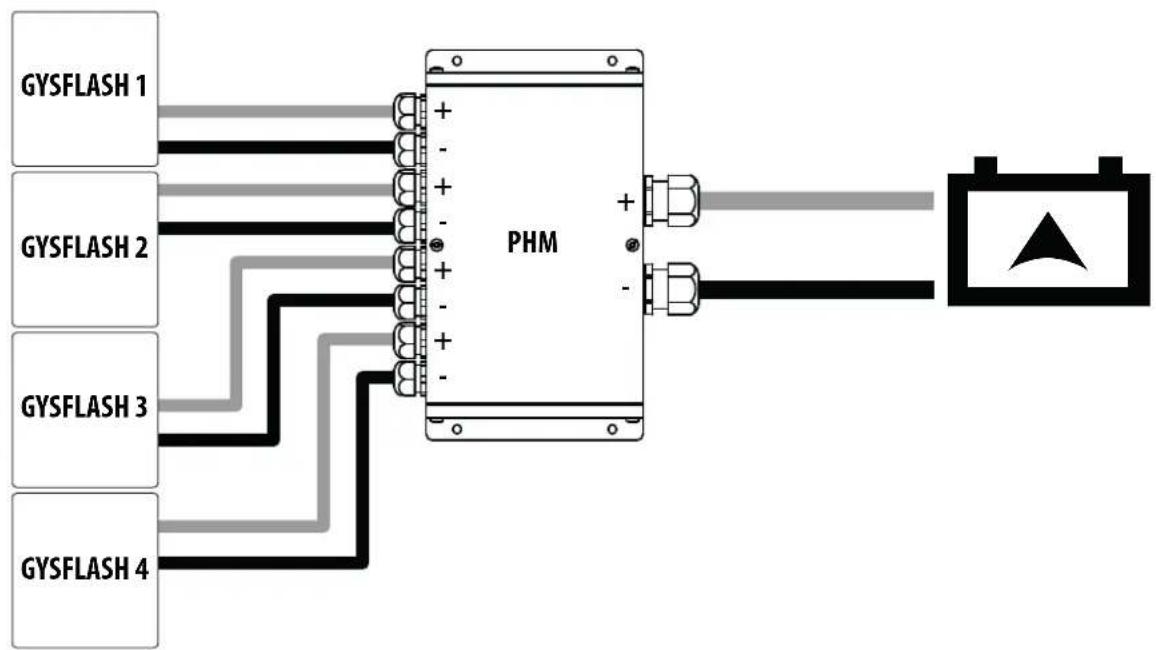

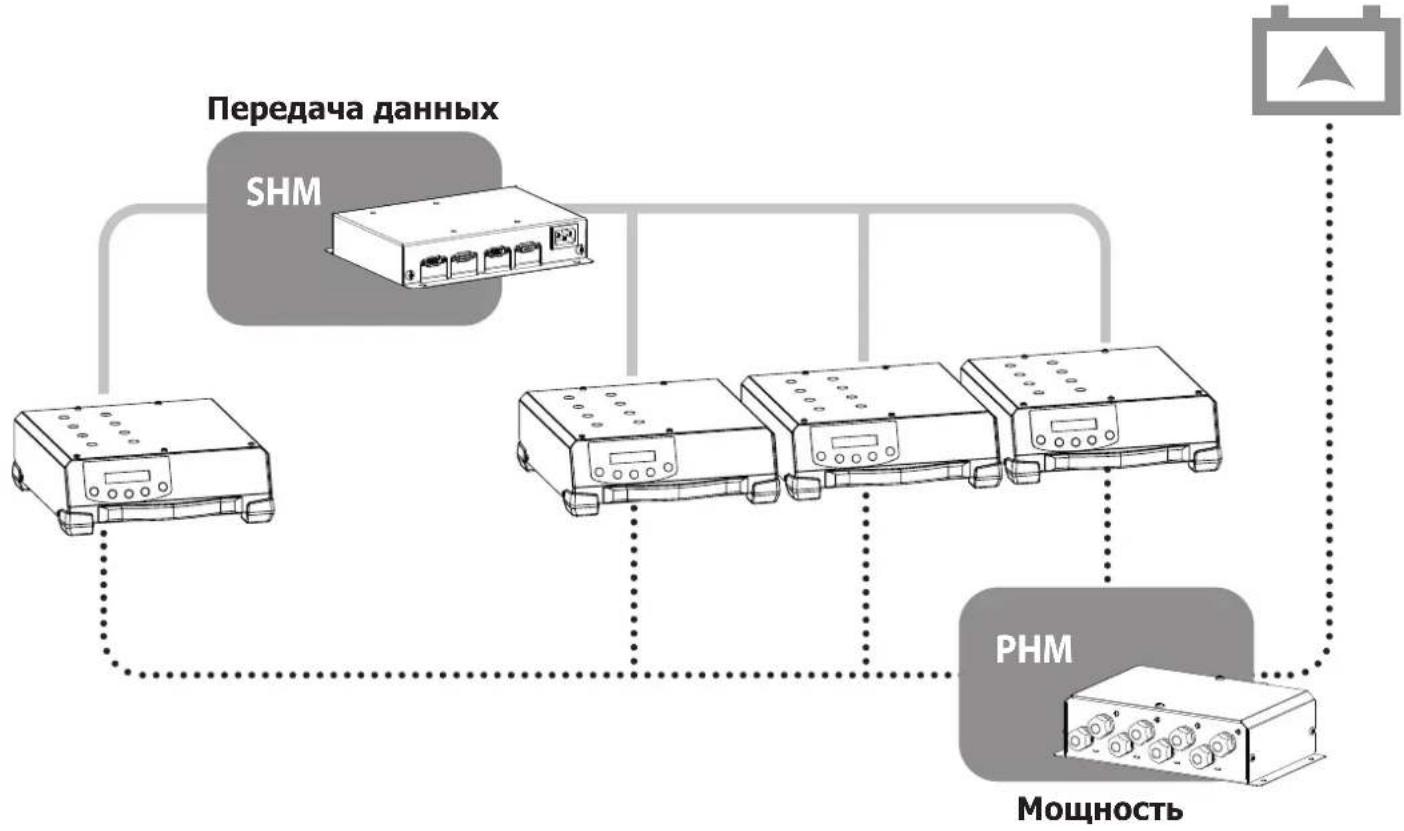

RUПеревод оригинальных инструкцийОПИСАНИЕPower Hub Module (PHM) это аксессуар позволяющий соединить параллельно несколько Gysash (максимум 4) для зарядки мощных аккумуляторов Все Gysash соединенные между собой ОБЯЗАТЕЛЬНО должны быть идентичны.(PHM) должен соответсововать Smart Hub Module- SHM (арт. 025981)

SHM PHM Передача данныхМощностьGYSFLASH 1GYSFLASH 2GYSFLASH 3GYSFLASH 4 PHM

RUПеревод оригинальных инструкций

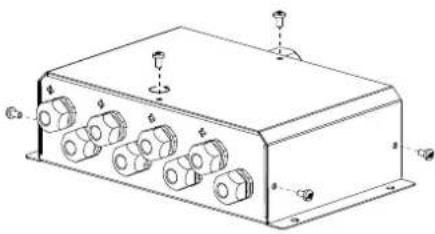

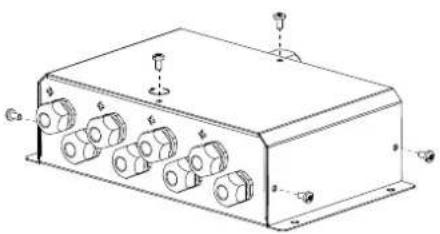

Перед соединением кабелей убедитесь, что все зарядные устройства выключены и отсоединены от сети. 1 Отвинтите крышку (5) от PHM (6 шурупов) Подсоедините вход PHM

Снимите клеммы с зарядных кабелей Gysash. Если кабели слишком длинные ( 2,5м или 5м

- выберите подходящие кабели. - выберите нужные клеммы (10, 16 или 25 мм²).

закрепить с соответствующим зажимом. - Установить термоусадочную трубку (используйте 25мм трубку 200мм, входящую в набор) Длина кабеля должна быть не менее 1м.

Соедините красный кабель с входным сальником + (1) на панели. И черный кабель с входным сальником - (2) на панели.

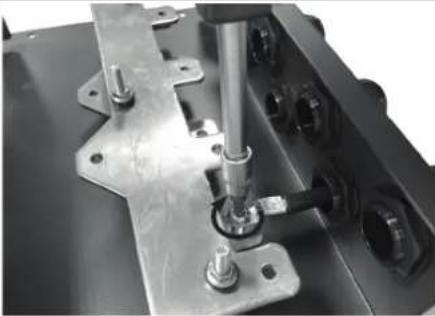

Соедините кабели с соответствующими им пластинами, используя шурупы из набора (красный кабель с пластиной Cu + наверху/ черный кабель с пластиной Cu - внизу) хорошо закрутите шурупы (5 Nm)

RUПеревод оригинальных инструкций 5 Закрепите сальники. Соедините выход PHM

В зависимости от требуемого тока зарядки:

1. выберите необходимый кабель

(соответствующая таблица представлена внизу)

2. выберите соответствующую клемму

(25,35,50,70 мм² входящую в набор). 3. обжимной с соответствующими плоскогубцами.Рекомендованная длина кабеля зависит от его функции и силы токаI max (A)100 120 140 160 180 200 220 240 250 260 280 300 320 340 360 380 400Сечение (мм²)

15 12 11 9,2 8,2 7,4

21 17 15 13 11 10 9,4 8,6 8,2 29 25 21 18 16 15 13 12 12 11 11 9,8 9,2 41 34 29 26 23 21 19 17 16 16 15 14 13 12 11 11 10Приведенные значения даны для использования медных кабелей. 7 Установите термоусадочную трубку, (прилагается).

Соедините красный кабель с выходным сальником + (1) на панели. И черный кабель с выходным сальником - (2) на панели.

Закрепите кабели при помощи креплений входящих в набор (красный наверху/ черный внизу) хорошо закрутите шурупы (5 Nm)

10 Закрепите сальник.

RUПеревод оригинальных инструкций 11 Закройте корпус.

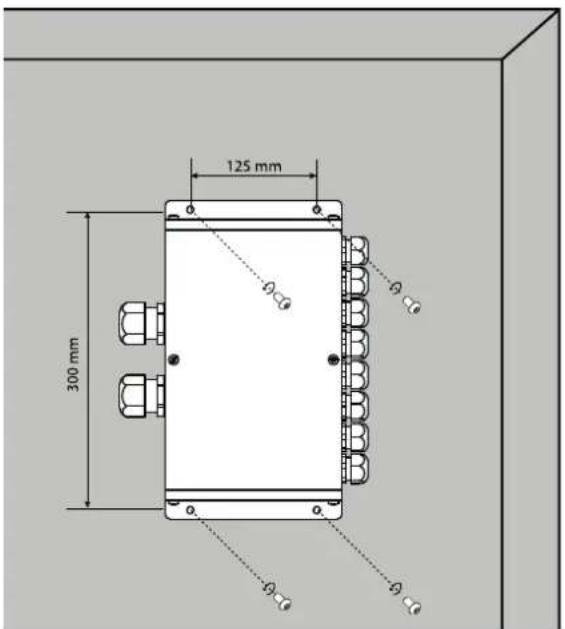

При помощи 4х отверстий для фиксации можно прикрепить PHM к стене (крепеж не прилагается)

Гарантия распространяется на любой заводской дефект или брак в течение 2х лет с даты покупки изделия (запчасти и рабочая сила). Гарантия не распространяется на:

• Любые поломки, вызванные транспортировкой.

• Нормальный износ деталей (Например : кабели, зажимы и т.д.).

• Случаи неправильного использования (ошибка питания, падение, разборка).

• Случаи выхода из строя из-за окружающей среды (загрязнение воздуха, коррозия, пыль). При выходе из строя, обратитесь в пункт покупки аппарата с предъявлением следующих документов: - документ, подтверждающий покупку (с датой): кассовый чек, инвойс.... - описание поломки.
