BEDIENUNGSANLEITUNG Power HUB Module GYS

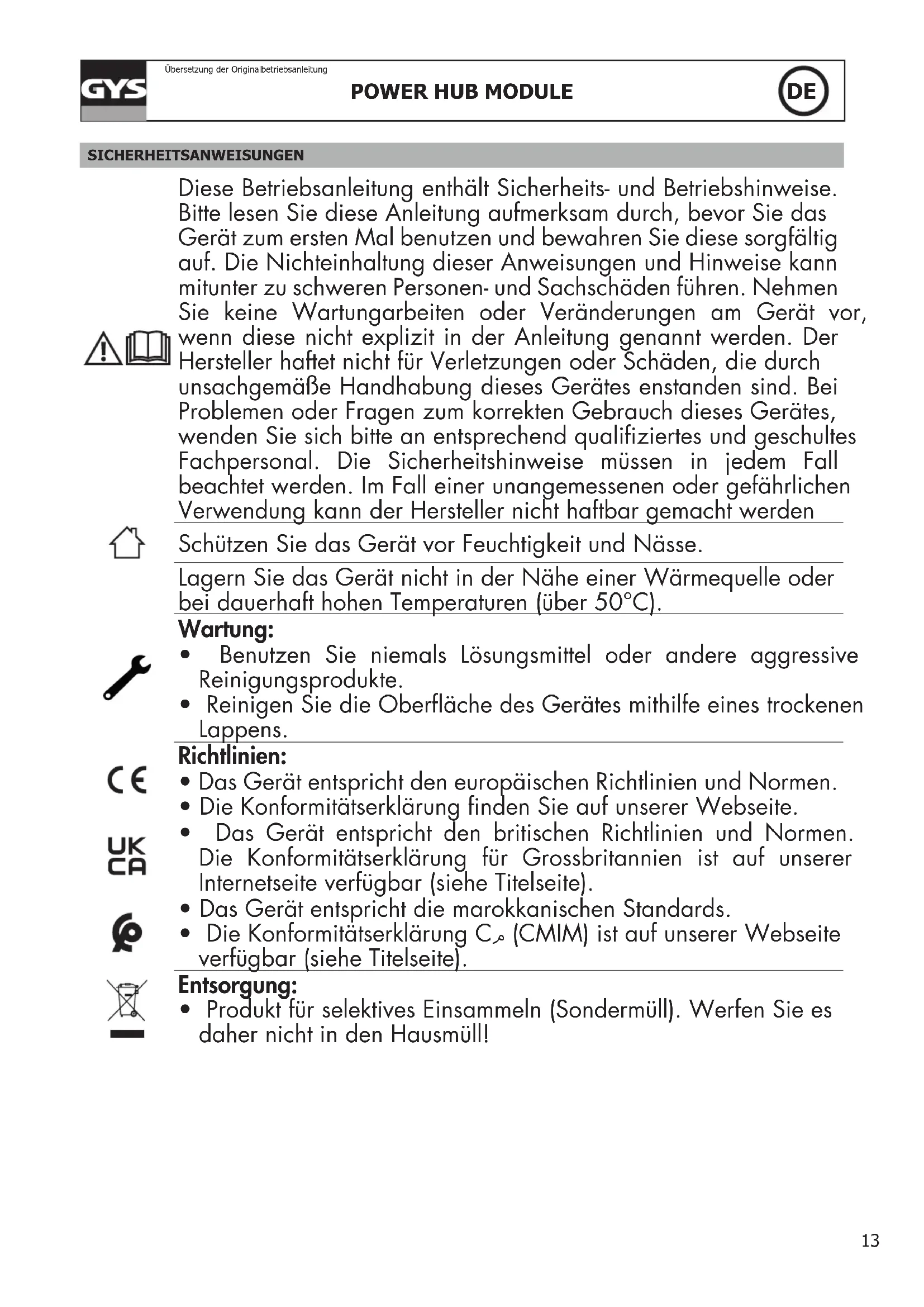

SICHERHEITSANWEISUNGEN

Diese Betriebsanleitung enthält Sicherheits- und Betriebshinweise. Bitte lesen Sie diese Anleitung aufmerksam durch, bevor Sie das Gerät zum ersten Mal benutzen und bewahren Sie diese sorgfältig auf. Die Nichteinhaltung dieser Anweisungen und Hinweise kann mitunter zu schweren Personen- und Sachschäden führen. Nehmen Sie keine Wartungarbeiten oder Veränderungen am Gerät vor, wenn diese nicht explizit in der Anleitung genannt werden. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch unsachgemäße Handhabung dieses Gerätes enstanden sind. Bei Problemen oder Fragen zum korrekten Gebrauch dieses Gerätes, wenden Sie sich bitte an entsprechend qualifiziertes und geschultes Fachpersonal. Die Sicherheitshinweise müssen in jedem Fall beachtet werden. Im Fall einer unangemessenen oder gefährlichen Verwendung kann der Hersteller nicht haftbar gemacht werden

Schützen Sie das Gerät vor Feuchtigkeit und Nässe.

Lagern Sie das Gerät nicht in der Nähe einer Wärmequelle oder bei dauerhaft hohen Temperaturen (über 50°C).

Wartung:

• Benutzen Sie niemals Lösungsmittel oder andere aggressive Reinigungsprodukte.
• Reinigen Sie die Oberfläche des Gerätes mithilfe eines trockenen Lappens.

Richtlinien:

• Das Gerät entspricht den europäischen Richtlinien und Normen.
  • Die Konformitätserklärung finden Sie auf unserer Webseite.
• Das Gerät entspricht den britischen Richtlinien und Normen. Die Konformitätserklärung für Grossbritannien ist auf unserer Internetseite verfügbar (siehe Titelseite).
• Das Gerät entspricht die marokkanischen Standards.
• Die Konformitätserklärung C_ (CMIM) ist auf unserer Webseite verfügbar (siehe Titelseite).

Entsorgung:

- Produkt für selektives Einsammeln (Sondermüll). Werfen Sie es daher nicht in den Hausmüll!

PRODUKTBESCHREIBUNG

Das Power Hub Module (PHM) bietet die Möglichkeit mehrere Gysflash parallel zu schalten (maximal 4) und deren Leistung zu addieren um Batterien mit großer Kapazität aufzuladen.

Die angekoppelte Gysflash müssen identisch sein.

Das PHM muss mit einem SHM Smart Hub Module (Art.-Nr. 025981) verbunden werden, das die Kommunikation zwischen allen angeschlossenen Gysflash sicher stellt.

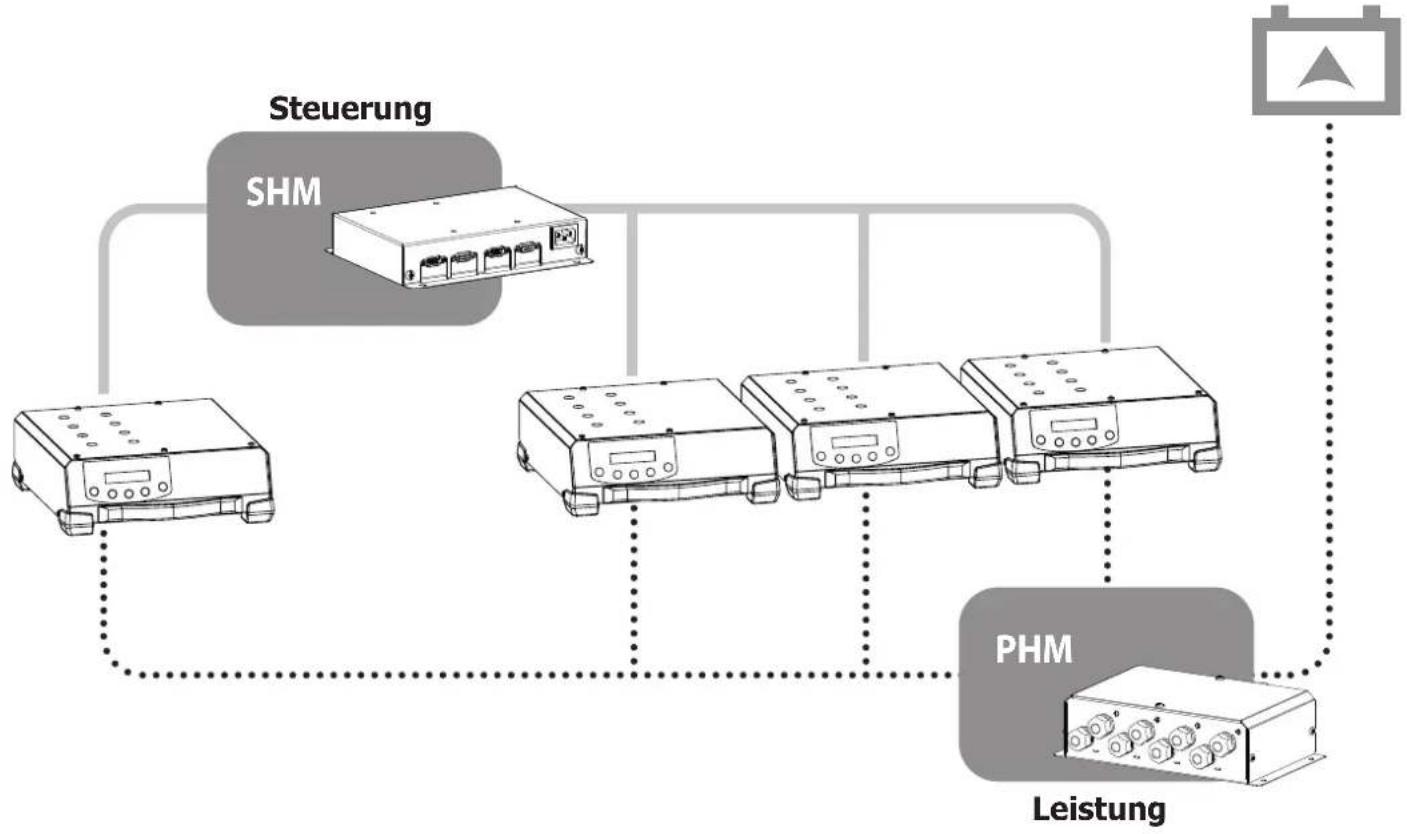

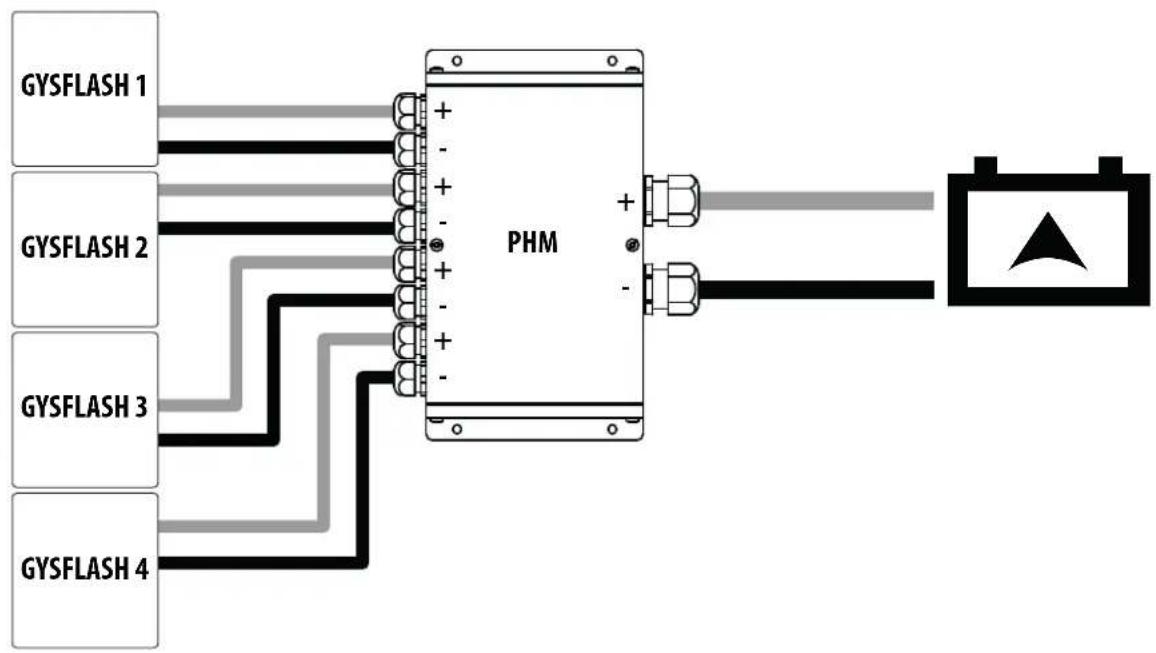


ANLEITUNG

Prüfen Sie vor der Inbetriebnahme des Produkts, dass alle Ladegeräte ausgeschaltet sind und keine Batterien angeschlossen sind (Kurzschlussgefahr).

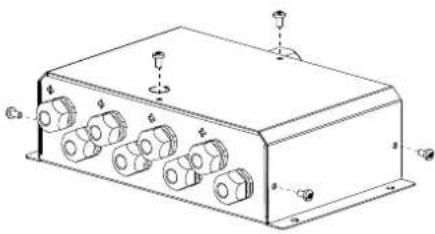

1 Öffnen Sie zuerst das Gehäuse (5) des PHM (6 Schrauben).
Anschluss der Ladegeräte
2	Entfernen Sie die Polklemmen an den Ladekabel aller Gysflash ab.
	Sollten die Ladekabel zu lang (je nach Gysflash 2,5 oder 5 m) sein:- Kürzen Sie das Kabel auf die gewünschte Länge.- Wählen Sie die entsprechenden Kabelschuhe(10, 16 oder 25 mm ^2 je nach Kabel der GYSFLASH).- Befestigen Sie die Kabelschuhe mit einem geeigneten Werkzeug.- Isolieren Sie die Kabelschuhe mit dem mitgelieferten Schrumpfschlauch(jeweils 25 mm von der mitgelieferten 200 mm Länge).⚠ Die Länge des Kabels darf nicht unter 1 m sein.
3	Schliessen Sie das rote Kabel an den +Pol des Ladegeräteanschluss (1) und das schwarze Kabel an den -Pol (2) .

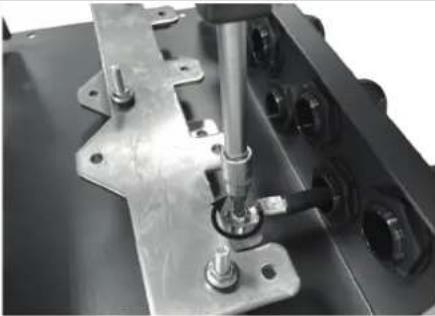

4	Schrauben Sie die Kabel mit den mitgelieferten Schrauben an den entsprechenden Anschlüssen (rotes Kabel obere Cu+ Schiene, schwarzes Kabel untere Cu- Schiene) an.⚠ Ziehen Sie die Schrauben fest (5 Nm).
5	Ziehen Sie die verwendeten Leitungsverschraubungen fest.

Anschluss Batterie

6	Die Kabel zum Anschluss der Batterie(nicht mitgeliefert) müssen in ihrem Querschnitt dem Ladestrom entsprechen.1. Schliessen Sie die entsprechende Kabelschuhe an (25, 35, 50, oder 70 mm2).2. Schliessen Sie geeignete Polklemmen an.
	Max. Kabellänge, abhängig von ihrem Querschnitt und Stromstärke
	I max (A)
	100 120 140		160 180 200 220 240 250 260 280 300 320 340 360 380 400
	Querschnittsfläche (mm2)	25	15	12	11	9,2	8,2	7,4	-	-	-	-	-	-	-	-	-	-
		35	21 17	15 13 11	10 9,4	8,6 8,2——
		50	29 25	21 18 16	15 13 12	12 11	11 9,8 9,2——
		70	41 34	29 26 23	21 19 17	16 16	15 14 13	12 11 11	10
	Daten der Kabel aus 100 % Kupfer.
7	Isolieren Sie die Anschlüsse mit dem mitgelieferten Schrumpfschlauch.
8	Schliessen Sie das rote Kabel an den +Pol des Batterieanschluss an (1)und das schwarze Kabel an den -Pol (2) .

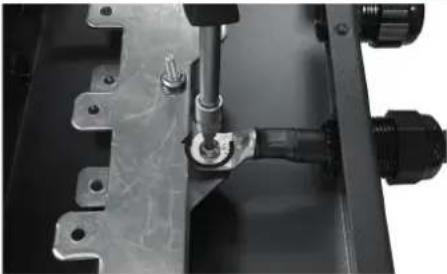

9	Befestigen Sie die Kabel mit den mitgelieferten Schrauben (rot oben /schwarz unten)△ Ziehen Sie die Schrauben fest (5 Nm).

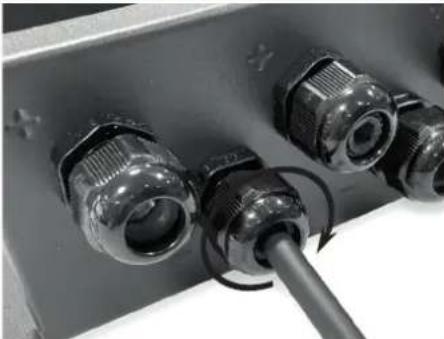

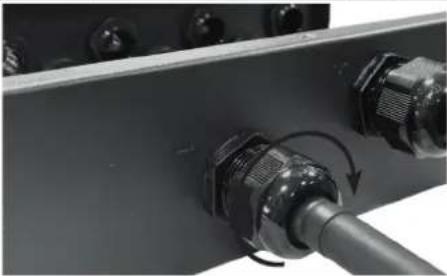

10	Ziehen Sie die verwendeten Leitungsverschraubungen fest.

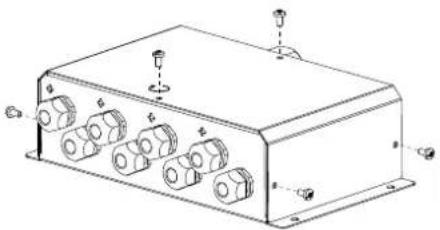

11	Setzen Sie das Gehäuse auf.

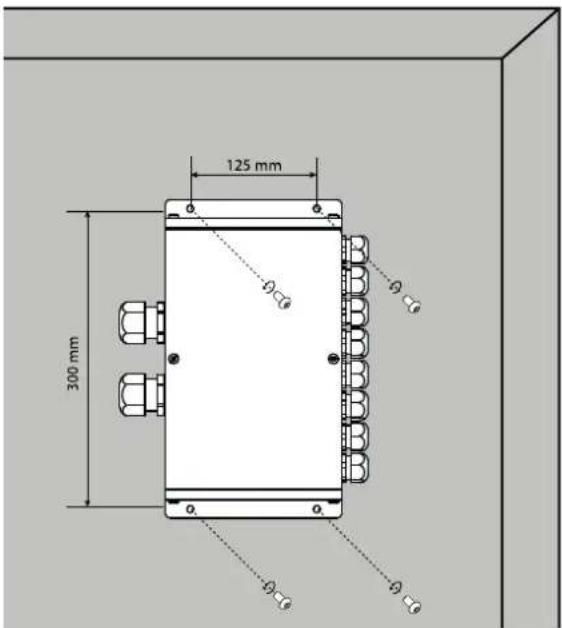

BEFESTIGUNG

Möglichkeit der Wandbefestigung durch vier vorgefertigte Bohrungen (Schrauben nicht mitgeliefert).

125 mm 300 mm θ₀ θ₀ θ₀ θ₀

GARANTIE

Die Garantieleistung des Herstellers erfolgt ausschließlich bei Fabrikations- oder Materialfehlern, die binnen 24 Monate nach Kauf angezeigt werden (Nachweis Kaufbeleg).

Die Garantieleistung erfolgt nicht bei:

• Durch Transport verursachten Beschädigungen.
• Normalem Verschleiß der Teile (z.B.: Kabel, Klemmen, usw.) sowie Gebrauchsspuren.
• Von unsachgemäßem Gebrauch verursachten Defekten (Sturz, harte Stöße, Demontage).
• Durch Umwelteinflüsse entstandene Defekte (Verschmutzung, Rost, Staub).

Die Reparatur erfolgt erst nach Erhalt einer schriftlichen Akzeptanz (Unterschrift) des zuvor vorgelegten Kostenvoranschlages durch den Besteller. Im Fall einer Garantieleistung trägt GYS ausschließlich die Kosten für den Rückversand an den Fachhändler.
