MODE D'EMPLOI Power HUB Module GYS

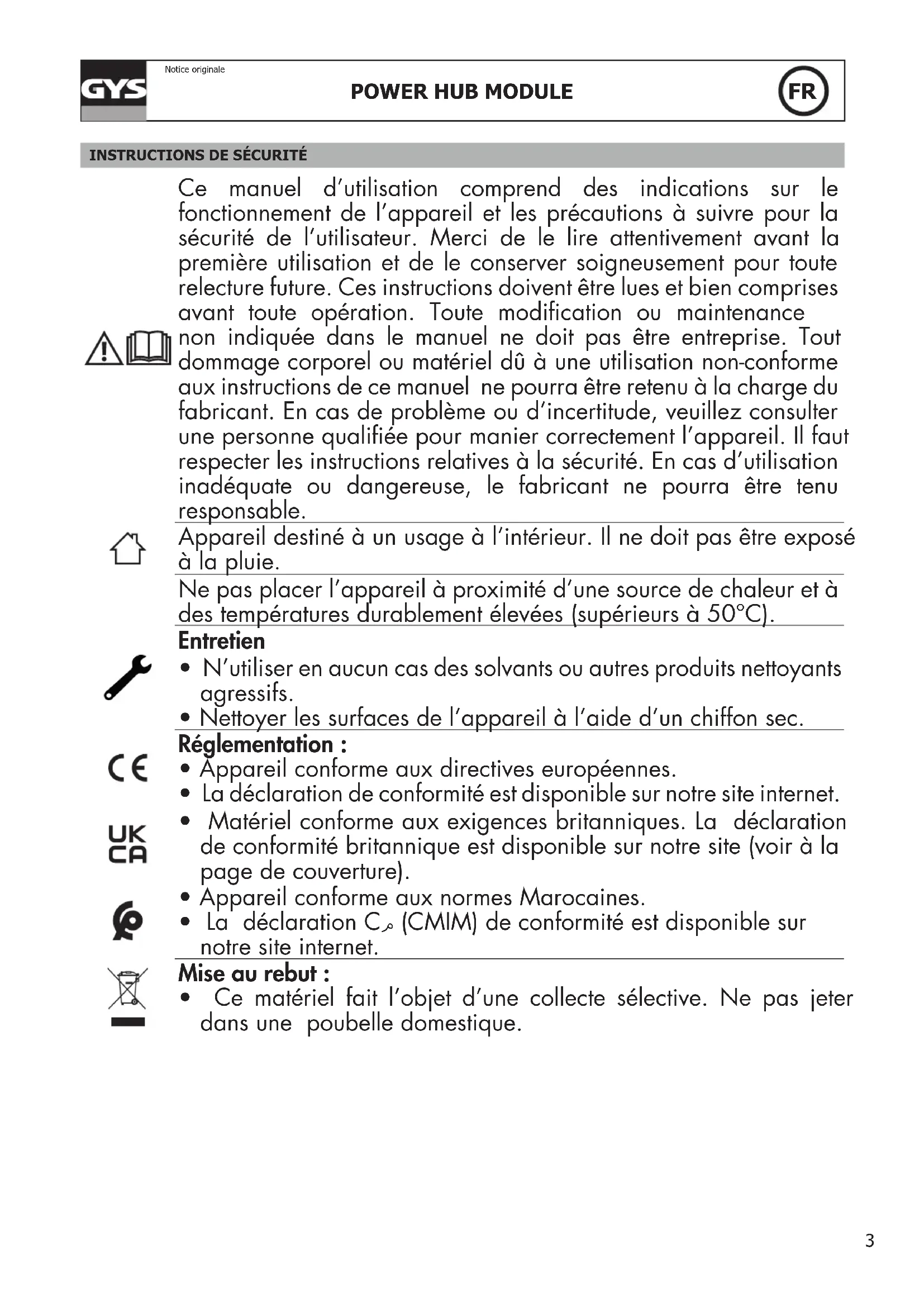

Ce manuel d'utilisation comprend des indications sur le fonctionnement de l'appareil et les précautions à suivre pour la sécurité de l'utilisateur. Merci de le lire attentivement avant la première utilisation et de le conserver soigneusement pour toute relecture future. Ces instructions doivent être lues et bien comprises avant toute opération. Toute modification ou maintenance non indiquée dans le manuel ne doit pas être entreprise. Tout dommage corporel ou matériel dû à une utilisation non-conforme aux instructions de ce manuel ne pourra être retenu à la charge du fabricant. En cas de problème ou d'incertitude, veuillez consulter une personne qualifiée pour manier correctement l'appareil. Il faut respecter les instructions relatives à la sécurité. En cas d'utilisation inadéquate ou dangereuse, le fabricant ne pourra être tenu responsable.

Appareil destiné à un usage à l'intérieur. Il ne doit pas être exposé à la pluie.

Ne pas placer l'appareil à proximité d'une source de chaleur et à des températures durablement élevées (supérieurs à 50°C).

Entretien

• N'utiliser en aucun cas des solvants ou autres produits nettoyants agressifs.
• Nettoyer les surfaces de l'appareil à l'aide d'un chiffon sec.

Réglementation :

• Appareil conforme aux directives européennes.
• La déclaration de conformité est disponible sur notre site internet.
• Matériel conforme aux exigences britanniques. La déclaration de conformité britannique est disponible sur notre site (voir à la page de couverture).
• Appareil conforme aux normes Marocaines.
• La déclaration C_ (CMIM) de conformité est disponible sur notre site internet.

Mise au rebut :

- Ce matériel fait l'objet d'une collecte sélective. Ne pas jeter dans une poubelle domestique.

DESCRIPTION GÉNÉRALE

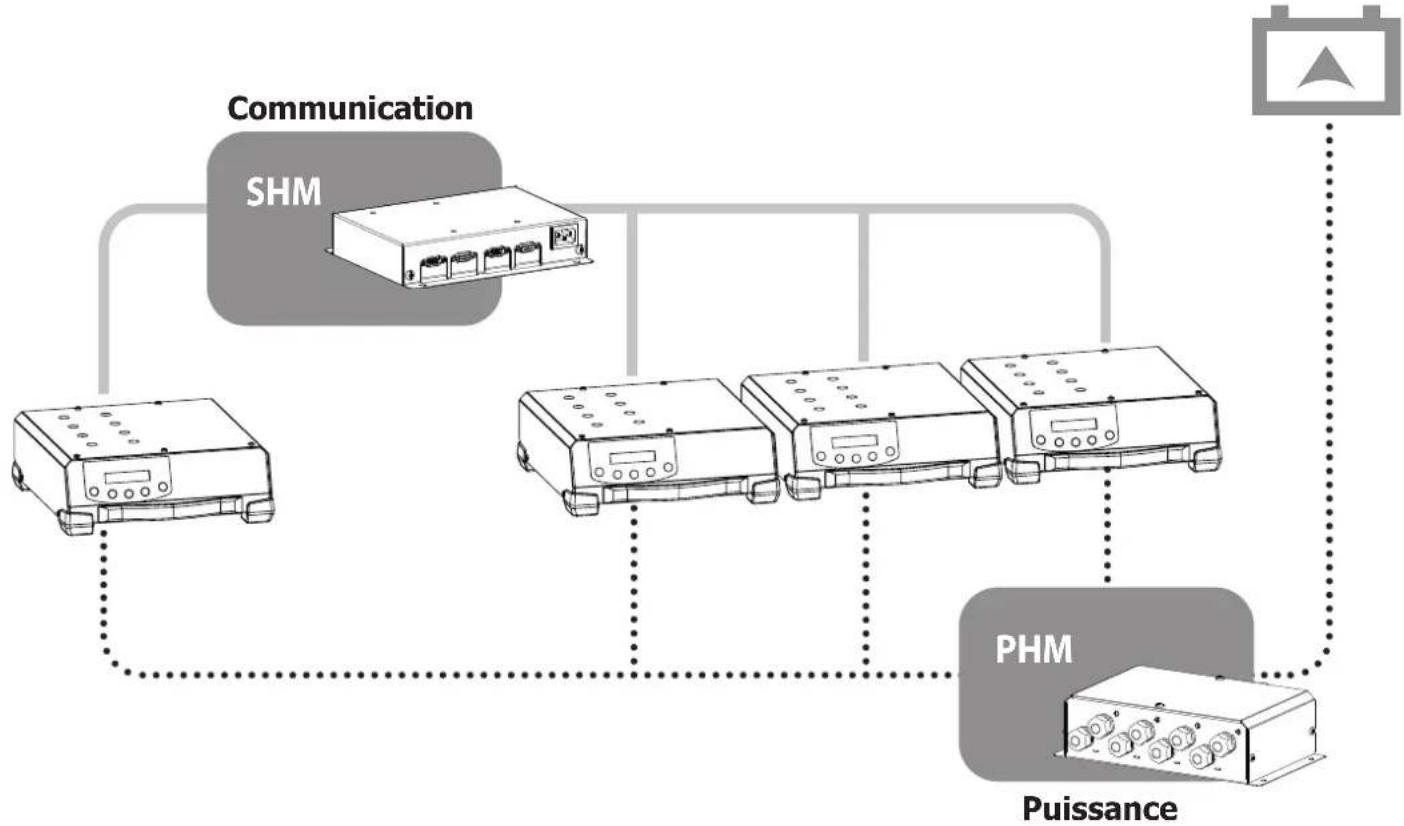

Le Power Hub Module (PHM) est un accessoire permettant de coupler des Gysflash en parallèle (maximum 4) afin d'additionner leurs puissances pour recharger une batterie de grosse capacité.

Les Gysflash raccordés doivent obligatoirement être identiques.

Le PHM doit obligatoirement être associé à un Smart Hub Module – SHM (réf. 025981) qui établit la communication entre tous les Gysflash raccordés.


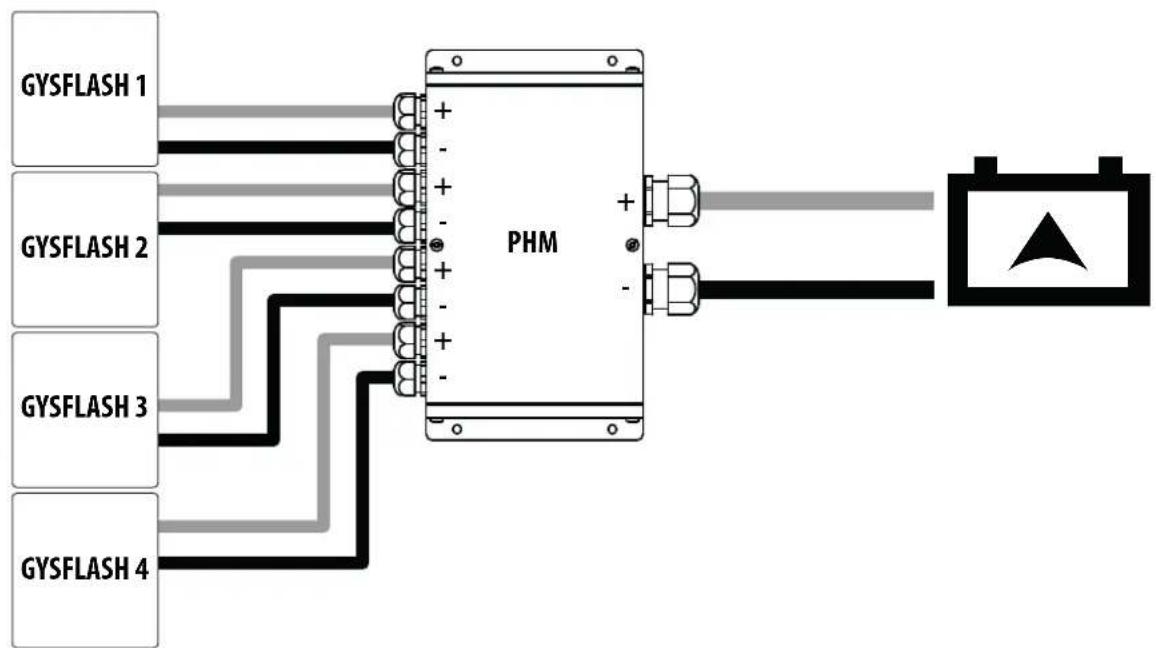


PRÉPARATION

Avant toute opération de câblage du produit, s'assurer que tous les chargeurs sont éteints et qu'aucune batterie n'est connectée (risque de court-circuit).

1 Dévisser le capot (5) du PHM (6 vis).
Raccordement entrée PHM
2	Enlever les pinces des câbles de puissance des chargeurs Gysflash.
	Si les câbles de charge sont trop longs (2,5 ou 5 m selon le(s) GYSFLASH):- sectionner les câbles à la longueur souhaitée.- choisir la cosse appropriée (10, 16 ou 25 mm ^2 selon les câbles des) GYSFLASH).- sertir avec une pince appropriée.- Mettre une gaine thermorétractable (utiliser 25 mm de la gaine thermorétractable de 200 mm fournie).⚠ La longueur du câble ne doit pas être inférieure à 1 m.
3	Passer le câble rouge dans un presse-étoupe d'entrée + (1) du boîtier.Et le câble noir dans un presse-étoupe d'entrée - (2) du boîter.
4	Visser les câbles à la plaque correspondante avec les vis fournies dans le sachet (câble rouge à la plaque Cu + en haut / câble noir à la plaque Cu - en bas).⚠ bien serrer les vis (5 Nm).
5	Serrer les presse-étoupes utilisés.

Raccordement sortie PHM
6	En fonction du courant de charge désiré :1. choisir un câble (non fourni) de section appropriée (tableau préconisations ci-dessous).2. choisir la cosse correspondante (25, 35, 50, 70 mm2 fournie).3. sertir avec une pince appropriée.
	Préconisations sur la longueur max des câbles en mètre selon leur section et l'intensité du courant
	I max (A)
	100	120	140	160	180	200	220	240	250	260	280	300	320	340	360	380	400
Section (mm2)	25	15	12	11	9,2		8,2		7,4	-	-	-	-	-	-	-	-	-	-
	35	21	17	15	13	11	10	9,4	8,6	8,2	-
	50	29	25	21	18	16	15	13	12	12	11	11	9,8	9,2	-
	70	41	34	29	26	23	21	19	17	16	16	15	14	13	12	11	11	10
Valeurs données pour l'utilisation de câbles entièrement cuivrés.
7	Mettre gaine thermo-retractable fournie.
8	Passer le câble rouge dans le presse-étoupe de sortie + (1) du boîtier.Et le câble noir dans le presse-étoupe de sortie - (2) du boîter.
9	Visser les câbles avec les vis fournies dans le sachet (Fil rouge en haut / noir en bas)△ bien serrer les vis (5 Nm).
10	Serrer le presse-étoupe.
11	Remettre le capot du produit.

FIXATION

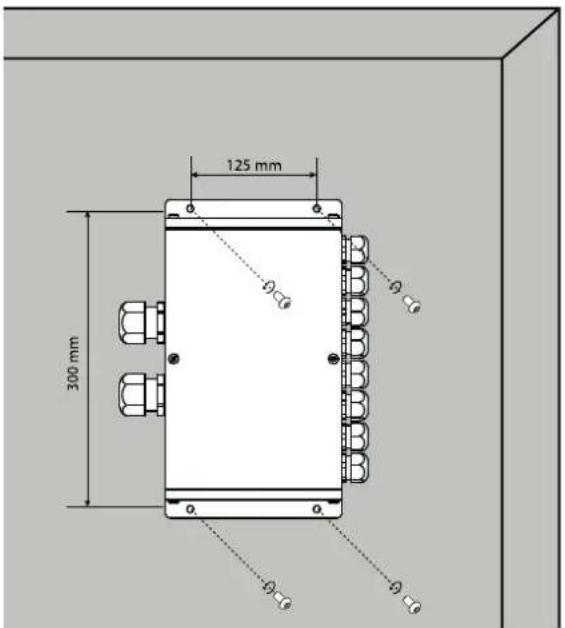

Il est possible de fixer le PHM au mur via ses 4 trous de fixation (vis non fournies).

125 mm 300 mm θ₁ θ₂ θ₃

GARANTIE

La garantie couvre tous défauts ou vices de fabrication pendant 2 ans, à compter de la date d'achat (pièces et main d'oeuvre).

La garantie ne couvre pas :

• Toutes autres avaries dues au transport.
  • L'usure normale des pièces (Ex. : câbles, pinces, etc.).
• Les incidents dus à un mauvais usage (erreur d'alimentation, chute, démontage).
• Les pannes liées à l'environnement (pollution, rouille, poussière).

En cas de panne, retourner l'appareil à votre distributeur, en y joignant :

• un justificatif d'achat daté (ticket de sortie de caisse, facture....)
• une note explicative de la panne.
