MANUAL DE USUARIO Power HUB Module GYS

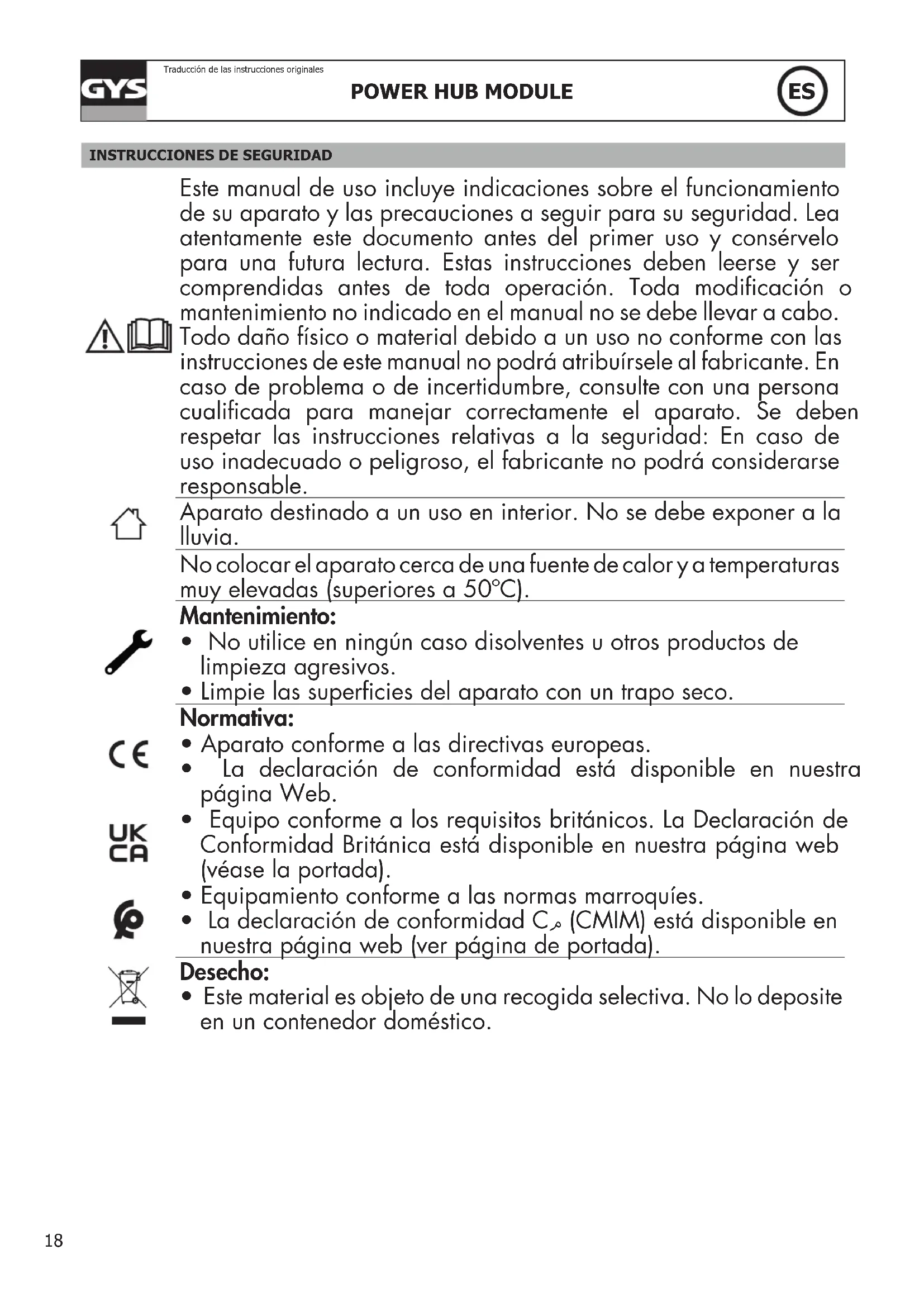

INSTRUCCIONES DE SEGURIDAD

Este manual de uso incluye indicaciones sobre el funcionamiento de su aparato y las precauciones a seguir para su seguridad. Lea atentamente este documento antes del primer uso y consérvelo para una futura lectura. Estas instrucciones deben leerse y ser comprendidas antes de toda operación. Toda modificación o mantenimiento no indicado en el manual no se debe llevar a cabo. Todo daño físico o material debido a un uso no conforme con las instrucciones de este manual no podrá atribuírsele al fabricante. En caso de problema o de incertidumbre, consulte con una persona cualificada para manejar correctamente el aparato. Se deben respetar las instrucciones relativas a la seguridad: En caso de uso inadecuado o peligroso, el fabricante no podrá considerarse responsable.

Aparato destinado a un uso en interior. No se debe exponer a la lluvia.

No colocar el aparato cerca de una fuente de calor y a temperaturas muy elevadas (superiores a 50°C).

Mantenimiento:

• No utilice en ningún caso disolventes u otros productos de limpieza agresivos.
• Limpie las superficies del aparato con un trapo seco.

Normativa:

• Aparato conforme a las directivas europeas.
• La declaración de conformidad está disponible en nuestra página Web.
• Equipo conforme a los requisitos británicos. La Declaración de Conformidad Británica está disponible en nuestra página web (véase la portada).
• Equipamiento conforme a las normas marroquíes.
• La declaración de conformidad C _o (CMIM) está disponible en nuestra página web (ver página de portada).

Desecho:

- Este material es objeto de una recogida selectiva. No lo deposite en un contenedor doméstico.

DESCRIPCIÓN GENERAL

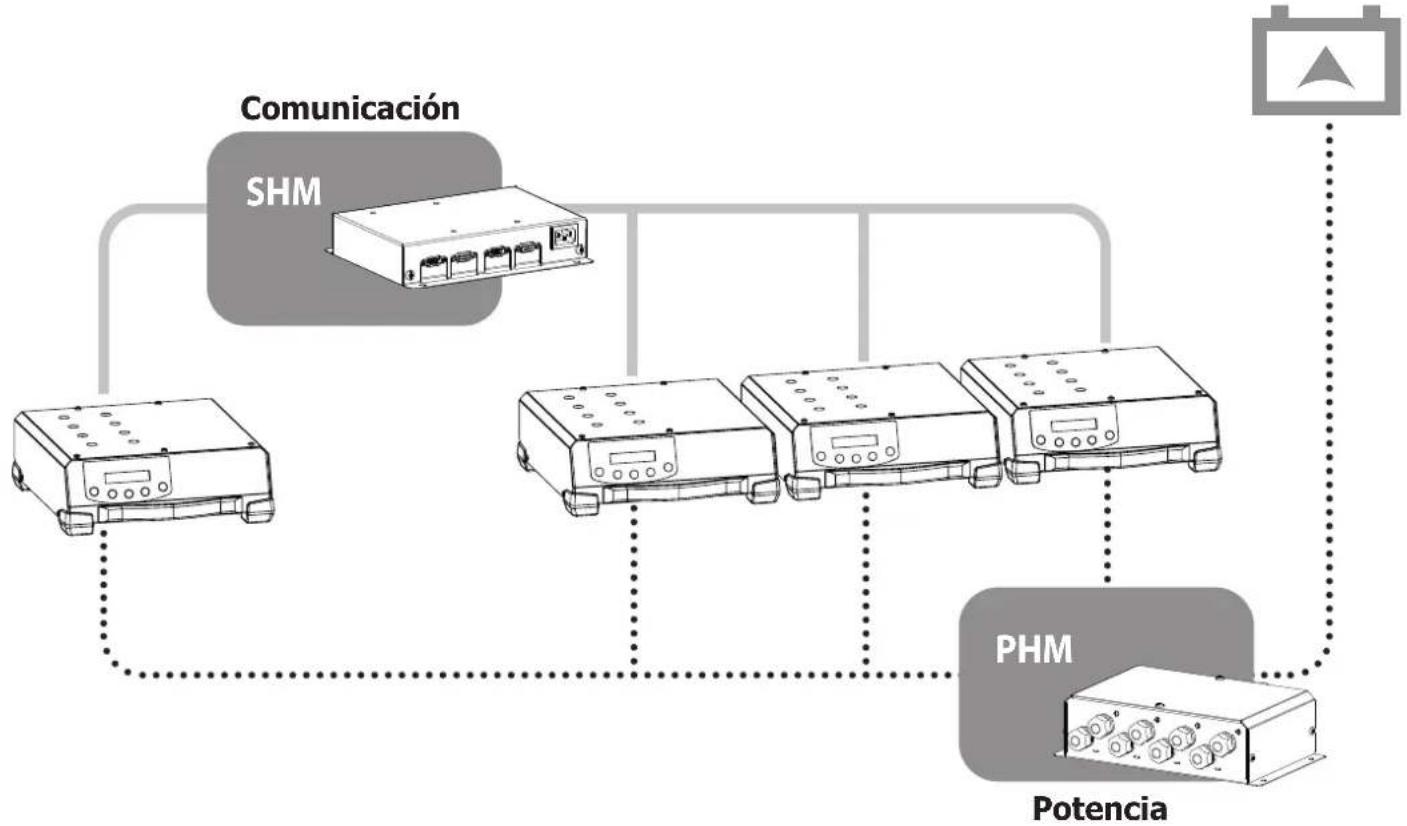

El Power Hub Module (PHM) es un accesorio que permite acoplar los Gysflashes en paralelo (máximo 4) para sumar su potencia y recargar una batería de gran capacidad.

Las Gysflashes conectadas deben ser idénticas.

El PHM debe estar asociado a un-SHM Smart Hub Module (ref. 025981) que establece la comunicación entre todos los Gysflashes conectados.


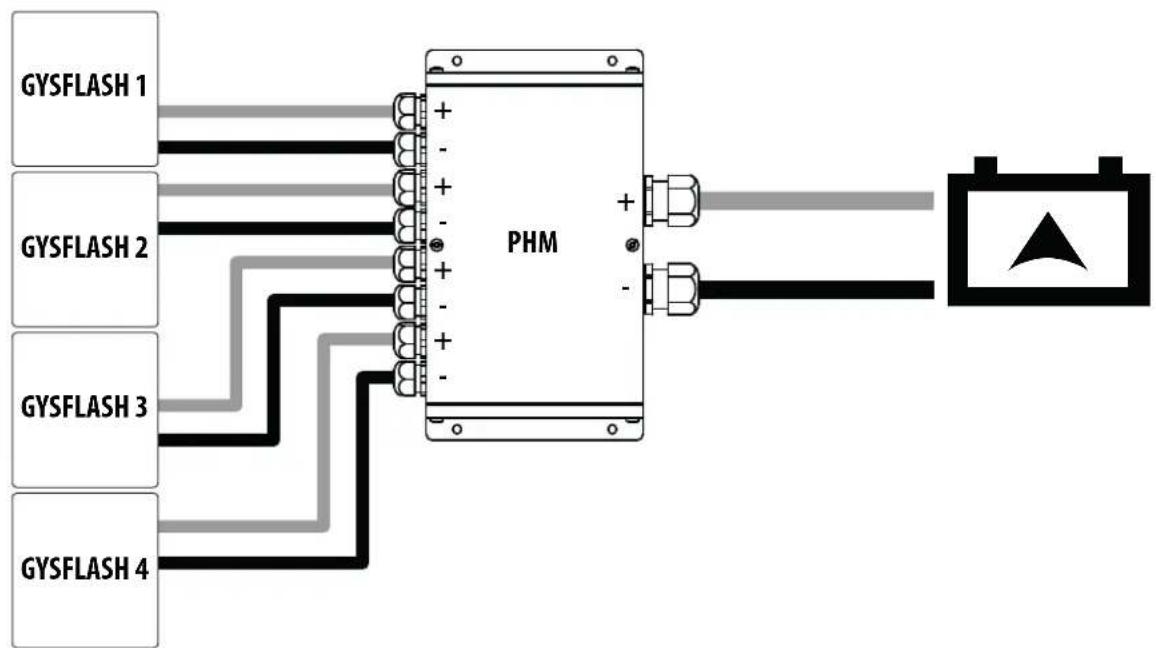

    GYSFLASH1[" GYSFLASH 1 "] --> PHM[" PHM "]
    GYSFLASH2[" GYSFLASH 2 "] --> PHM
    GYSFLASH3[" GYSFLASH 3 "] --> PHM
    GYSFLASH4[" GYSFLASH 4 "] --> PHM
    PHM -->|+ -| Battery[" Battery "]
    PHM -->|- | Battery
    Battery --> A[" Triangle Symbol"]

PREPARACIÓN

Antes de cablear el producto, asegúrese de que todos los cargadores están apagados y que no hay baterías conectadas (riesgo de cortocircuito).

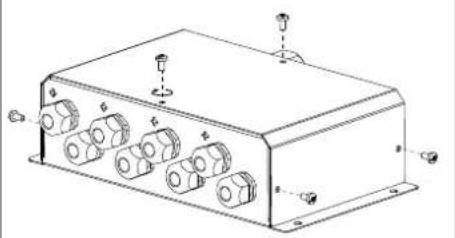

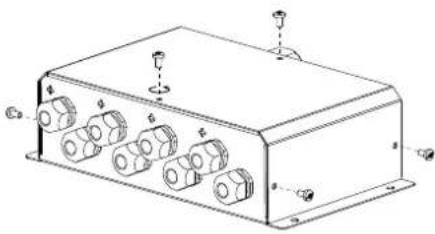

1 Desatornille la tapa (5) del PHM (6 tornillos).
Conexión de entrada PHM
2	Retire las pinzas de los cables de alimentación de los cargadores Gysflash.
	Si los cables de carga son demasiado largos (2,5 o 5 m según el Gysflash):- Corta los cables a la longitud deseada.- Elija el terminal de cable adecuado(10, 16 o 25 mm ^2 según el/los cable/s GYSFLASH).- engarce con una herramienta de engarce adecuada.- Coloque un manguito termorretráctil (utilice 25 mm de manguito termorretráctil).⚠ La longitud del cable no debe ser inferior a 1 m.

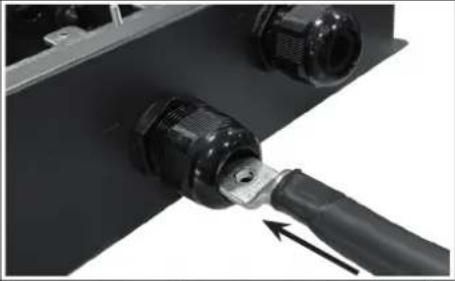

3	Pase el cable rojo por el racor de estopas de entrada + (1) de la carcasa.Y el cable negro a través de un racor de estopas (-2) de entrada de la carcasa.

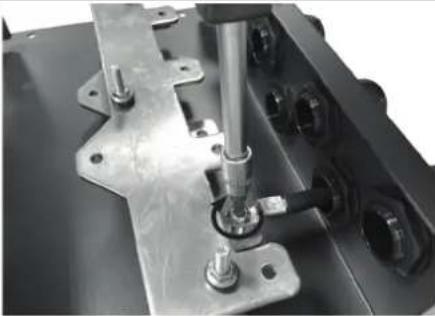

4	Atornille los cables a la placa correspondiente con los tornillos suminis-trados en la bolsa (cable rojo a la placa de Cu + arriba / cable negro a la placa de Cu - abajo).⚠ Apriete bien los tornillos (5 Nm).
5	Apriete los racores de estopas utilizados

Conexión de salida PHM

6	Recomendaciones sobre la longitud máxima de los cables en metros según su sección y la intensidad de corriente
	I max (A)
	100 120 140		160 180 200 220 240 250 260 280 300 320 340 360 380 400
Sección (mm2)	25	15	12	11	9,2	8,2	7,4	-	-	-	-	-	-	-	-	-	-
	35	21 17	15 13 11	10 9,4	8,6 8,2——
	50	29 25	21 18 16	15 13 12	12 11	11 9,8 9,2——
	70	41 34	29 26 23	21 19 17	16 16	15 14 13	12 11 11	10
Valores indicados para el uso de cables totalmente de cobre.
7 Retraiga el tubo termorretráctil suministrado.
8	Pase el cable rojo por el racor de estopas de salida + (1) de la carcasa.Y el cable negro a través de un - (2) racor de estopas de salida de lacarcasa.
9	Atornille los cables con los tornillos suministrados en la bolsa (cable rojoen la parte superior / cable negro en la parte inferior).△ Apriete bien los tornillos (5 Nm).
10	Apriete el racor de estopas.
11	Vuelva a colocar la cubierta del producto.

FIJACIÓN

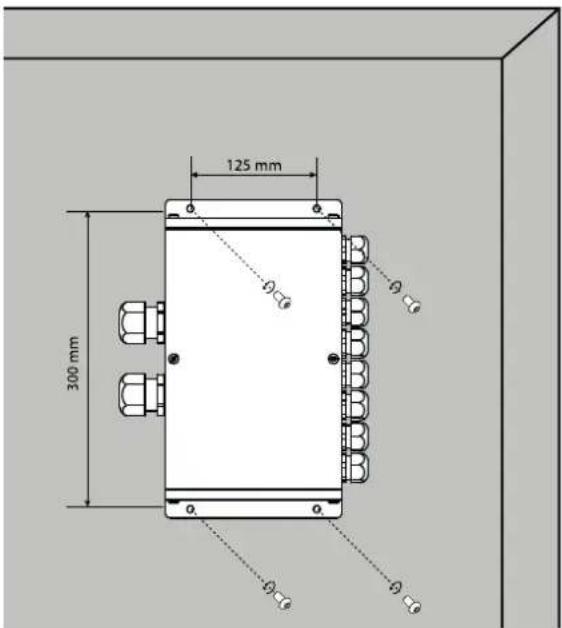

Es posible fijar el PHM a la pared a través de sus 4 orificios de fijación (tornillos no suministrados).

125 mm 300 mm θ₀ θ₀ θ₀ θ₀

GARANTÍA

La garantía cubre todos los defectos o vicios de fabricación durante 2 años, a partir de la fecha de compra (piezas y mano de obra).

La garantía no cubre:

• Todas las otras averías resultando del transporte
• El desgaste normal de las piezas (cables, pinzas...)
• Los incidentes resultando de un mal uso (error de alimentación, caída, desmontaje)
• Los fallos relacionados con el entorno (polución, oxidación, polvo...)

En caso de fallo, regresen la maquina a su distribuidor, adjuntando:

• Un justificativo de compra con fecha (recibo, factura...)
• Una nota explicativa del fallo
