GEBRUIKSAANWIJZING LYCOS E500 T Wolf Garten

(Originele gebruiksaanwijzing)

SV Svenska 53

(Originalbruksanvising)

DA Dansk 62

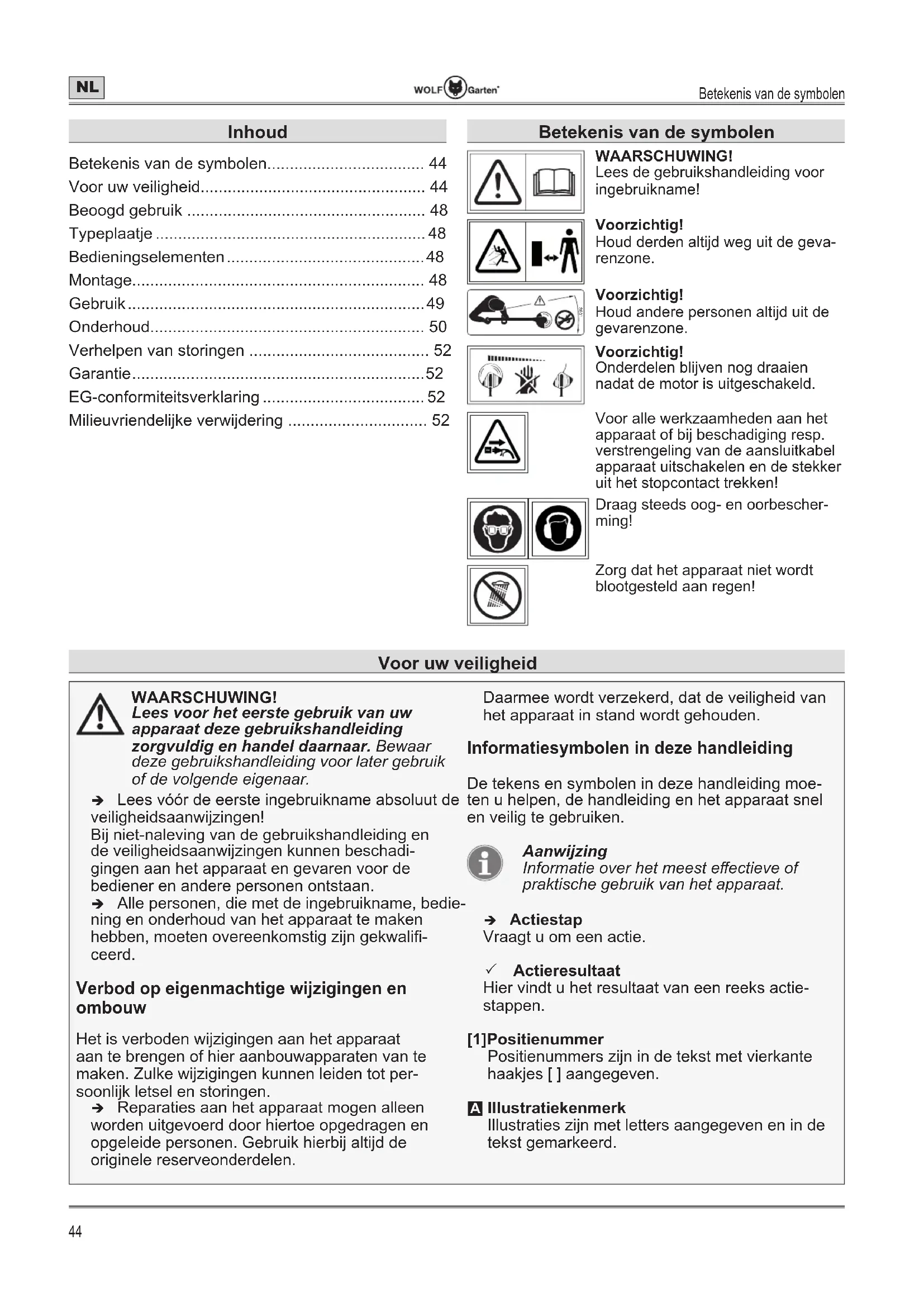

Betekenis van de symbolen 44

Voor uwveiligheid 44

Beoogd gebruik 48

Typeplaatje 48

Bedieningselementen 48

Montage. 48

Gebruik 49

Onderhoud. 50

Verhelpen van storingen 52

Garantie. 52

EG-conformiteitsverklaring 52

Milievriendelijke verwijdering 52

Betekenis van de symbolen

WAARSCHUWING!

Lees de gebruikshandleiding voor ingebruikname!

Voorzichtig!

Houd derden alsijd weguit de geva-renzone.

Voorlichtig!

Houd andere Personen alsigtijd uit deGeVarenzone.

Voorlichtig!

Onderdelen blijven nog draaien\ nadat de motor is uitgeschakeld.

Voor alle werkzaamheden aan het apparaat of bij beschadiging resp. verstrengeling van de aansluitkabel apparaat uitschakelen en de stekkeruit het stopcontact trekken!

Draag steeds oog- en oorbescherming!

Zorg dat het apparaat Niet wordt blootgesteld aan regen!

Voor uw veiligheid

WAARSCHUWING!

Lees voor het eerste gebruik van uw apparaat deze gebruikshandleiding zorgvuldig en handel daarnaar. Bewaar deze gebruikshandleiding voor later gebruik of de volgende eigenaar.

Lees voor de eerste ingebruikname absolutut de veiligheidsaanwijzingen!

Bij Niet-naleving van de gebruikshandleiding en de veiligheidsaanwijzingen hunnen beschadigingen aan het apparaat en bevaren voor de bediener en andere Personen ontstaan.

Alle Personen, die met de ingebruikname, bedie-ning en onderhoud van het apparaat te maken hebben, moeten overeenkomstig zich gekwalifi-ceed.

Verbod op eigemachtige wijzigingen en ombouw

Het is verboden wijzigingen aan het apparaat aan te brengen of hier aanbouwapparaten van te makes. Zulke wijzigingen konnen leiden tot persoonlijk letsel en storingen.

Reparaties aan het apparaat mogen alleen worden uitgevoerd door hiertoe opgedragen en opgeleide Personen. Gebruik hierbij altijd de originele reserveonderdelen.

Daarmee wordt verzekerd, dat de veiligheid van het apparaat in stand worden gehonden.

Informatiesymbolen in deze handleiding

De tekens en symbolen incke handleiding moeten u helpen, de handleiding en het apparaat snelen veilig te gebruiken.

Aanwijzing

Informatie over het meest efectieve of praktische gebruik van het apparaat.

Actiestap

Vraagt u om een actie.

✓ Actieresultaat

Hier vindt u het resultaat van een reeks actiestappen.

[1]Positienummer

Positienummers zijn in de tekst met vierkante haakjes [ ] aangegeven.

A Illustratiekenmerk

Illustraties zich met letters aangegeven en in de tekst bemarkeerd.

Voor uwveiligheid

1 Actiestapnummer

De vermelde volgorde van actiestappen is met nummers aangegeven in de tekst.

Gevarenniveauaus van waarschuwingsaanwijzingen

In deze gebruikshandleiding worden de volgende gesvarenniveauaus gelerukt om op potentieel gevaarlijke situations te wijzen:

GEVAAR!

De gevaarlijke situatie doet zich onmiddelijk voor en leidt, indien de maatregelen Niet worden opgevolgd, tot ernstige verwondingen tot dodelijk letsel.

WAARSCHUWING!

De gevaarlijke situatie kan ontstaan en leidt, indien de maatregelen nicht worden opgevolgd, tot ernstig letsel of de dood.

VOORZICHTIG!

De gevaarlijke situatie kan ontstaan en leidt, indien de maatregelen nicht worden opgevolgd, tot Licht of matig letsel.

Let op!

Een möglich schadelijke situatie kan ontstaan en leidt, indien denen nicht worden vermeden, tot materièle schade.

Opbouw van de veiligheidsaanwijzingen

GEVAAR!

Soort en bron van het gevaar!

Gevolgen bij nicht naleven

Maatregel voor de veiligheid

Veiligheidsaanwijzingen

Bescherming van uzelf en andere personen

Dit apparaat mag nicht worden gebruikt door kinderenjonger dan 16aar of personen met beperkte lichamelijke, sensorische of geestelijkke vaardigheden of met ontoereikende ervaring en kennis. Ook personen die Niet vertrouwd zijn met deze gebruiksaanwijzing, mogen de machine nicht gebruiken. Plaatselijkke voorschriften können een leeftijdsbeperking voor gebruikers opleggen.
Om veiligheidsredenogenogen kinderen onder 16aar of personen, die gebruikershandleiding nicht kennen, de gastrimmer Niet gebruiken. Plaatselijke voorschriften kuren de minimumleeftijd van de gebruiker bepalen.
Neem de trimmer Niet in gebruik, wanner er personen (vooral kinderen) of dieren zich in de buurt�. Zorg dat kinderen Niet met de trimmer spelen.
Onderbreek het gebruik van de machine, als u merkt dat er Personen (vooral kinderen) of huisdieren in de buurt�.
Schakel de motor alleen in, wanner uw voeten en handen op veilige afstand van de snij-inrichting�.

Wanner u het apparaat onbeheerd achechterlaat of wanner u een blokkering verwijdert, moet u het apparaat.altijd eerst van de voeding scheiden.

Draag bij het werken met of aan de trimmer altijd stevige, dichte schoenen en een lange broek en andere geschikte persoonlijke beschemmingsmiddelen (veiligheidsbril, gehoorbescherming, werkandschoenen etc.). Het dragen van persoonlijke beschemmingsmiddelen vermindert het gevaar voor letsel. Vermijd het dragen wijde losse kleding, etc., die kan worden gegrepen door het snijgereedschap.

Vóor het gebruik

Maak u voor aanvang van werkzaamheden met de trimmer vertrouwd met+zijn functies en bedieningselementen.

Monteer nooit een metalen maikop.
Gebruik nooit een trimmer waarvan de schakelaar defect is en Niet meer in- ofuitgeschakeld kan worden. Laat deze door een gekwalificeerdvakman of een gespecialiseerde werkplaats repareren.

Veiligheidsaanwijzingen

Sluit nooit een beschadigde kabel op het elektriciteitsnet aan. Raak een beschadigde kabel Niet aan voordat die van het elektriciteitsnet is geschienen. Via een beschadigde kabel kuturechtstreeks in contact komen met onderdelen die onder stroom staan.
De machine mag nooit worden gebruikt met beschadigde of ontbrekende veiligheidsvoorzieningen of afdekkingen. Laat deze door een daartoe gekwalificeerdvakman of gespecialiseerde werkplaats repareren of indien nodig verrangen.
Vergewis u er voor het gebruik van, dat er geen takken, stenen, draden enz. op het gras liggen en houd tijdens het trimmen steeds rekening met dergelijkke obstakels.
Voordat u het apparaat instelt, reinigt of de aansluitkabels contrôleert, moet u het uitschakelen en de voedingsstekker uit het stopcontact trekken.
Controller voor de ingebruikname van het apparaat en na elk contact met een obstakel of de aansluitkabel tekenen vertoont van slijtage of beschadiging. Laatoodzakelijkke reparations door een elektricien of een gespecialiseerde werkplaats uitvoeren.
Controller voor elk gebruik, of de apparaatkabel met stekker of de aansluitkabel beschadigd, bros/verouderd of verward+zijn. Beschadigde kabels onmiddelijk voor het verdere gebruik in een gespecialiseerde werkplaats lately verrangen.

Kabels

Gebruik uitsluitend verlangkabels met een minimale doorsnede van 3 × 1,5 ~mm^2 en een maximale lenghte van 25 ~m :

• bij gelebruik van rubberen slangleidingen,要去en die minimaal van het type HO7RN-Fন
• bij gelebruik van PVC-leidingen,要去en die minimaal van het type HO5 VV-F zijn (leidingen van dat type+zijn Niet geschikt voor permanent buitengebruik, bijv.: onder de grond plaatsen voor aansluiting van een stopcontact in de tuin, aansluiting van een vrijverpomp of opslag in open lucht)

  de stekker en de koppeling moeten spatwaterdicht�.
  Gebruik een aardlekschakelaar (RCD) met een foutstroom van zicheer dan 30mA .

Bevestig de aansluitkabel aan de trekontlasting. Niet gegen randen, scherpe of puntige voorwerpen schuren. Kabel Niet door kieren onder de deur of vensteropeningen bekneld lately raken.Schakelapparatuur mag Niet verwijderd of overbrugd worden (bijv. vastbinden van de schakelpook op de stuurstang)
Gebruik alleen aansluitkabels, die in perfecte toestand zich.

Tijdens het gebruik

Werk met het apparaat Niet in een explosiegevaarlijke omgeving, waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. De trimmer kan vonden afgeven, die het stof of de dampen hunnen doen ontsteken.
Laat bij onderbrekingen van het werk de trimmer nooit onbeheerd awhile en berg hem op een veilige plaats op.

Houd de trimmerijdens het inschakelen evenwijdig aan het gras om gevaar voor letsel te voorkomen.
Houd ookijdens het werk een veilige afstand tot de roterende draad.
Grijp Niet in de roterende maaikop.
Wees voorzichtig dat u geen letsel oploopt aan de draadafsnijder. Na het uittrekken van een neue draad moet u de trimmer steeds in normale werkpositie honden vooraleer u het apparatusaat inschakelt.
Draag alkijd geschikte oog- en gehoorbescherming!
Vermijd een abnormale lichaamshouding.
Zorg dat u stevig staat en steeds uw evenwicht bewaart. Ren nooit, maar beweeg in een rustig tempo voorwaarts. Daardoor kurz u het apparaat in onverwachtete situations beter onder controle honden.
Wees zeer voorzichtig als u awhile loopt. Struikelgevaar!
De motor bij het transport maar/van de verschillende werklocaties uitschakelen.
Houd de aansluitkabels UIT de buurt van de snijgereedschappen, om beschadigingen aan de kabels te vermijden, welke tot het aanraken van actieve delen konnen leiden.

Veiligheidsaanwijzingen

Wordt de netkabel van dit apparaat beschadigd, moet deze door de fabrikant of zich klantenservice of een gekwalificeerde persoon worden verrangen, om risico's te vermijden.
De op de trimmer gemonteerde schakelvoorzieningen mogen nooit worden overbrugd of verwijderd (bijv. door het koppelen van de drukknop aan de handgreep).

Zorg ervoor dat de maaikop Niet in contact komt met de bodem of met muren. Wanner de maaikop aan een sterke schok is blootgesteld, moet u letten op sterke trillingen in de handgreep. Wanner dat het geval is, moet het apparaat door een gekwalificeerdvakman of in een gespecialiseerde werkplaats worden gecontroleerd en indien nodig worden gerepareerd.
Schakel onder de volgende omstandigheden het apparaat uit en verwijder de stekker uit de voeding. Vergewis u ervan, dat alle bewegende delen volledig tot stilstand zich gekomen:

• Voor u het apparaat verlaat;
• voor u een blokkade verwijdert;
• voor u reinigings-, onderhouds- of instelwerkzaamhedenuitvoert;
• voor u het apparaat op beschadigingen controleert, bijvoorbeeld nadat een vreemd voorwerpen is geraakt;
• bij overmatig sterke trillingen van het apparaat.

Na het gebruik

Schakel het apparaat uit, trek de netstekker eruit en controllerer het apparaat op beschadiging. Let op, gevaar! Het snijgereedschap loopt na!
Schakel, wanner u onderhouds- en reinigingswerkzaamheden aan het apparaatuitvoert, het apparaatuit en trek de stekker eruit.
Wacht altijd de stilstand van het snijgereedschap af.
Het verwijderen van de bescherminrichtingen of de verranging van de draadspoel mogen alleen bij gestopte motor en uitgeschakelde maaimechanisme en alleen bij uitgetrokken stekker worden uitgevoerd. Gebruik alleen originele draadspoelen let op de inbouwinstructies!
Zorg ervoor dat de ventilatiesleuven vrij়n van vuil.
Apparaat nicht met water reinigen.
Berg de trimmer op een veilige plaats op.

Berg de trimmer buiten het bereik van kinderen op.
Zelf geen reparations aan de machine uitvoeren, maar LAST doelen door een gekwalificeerdvakman of een gespecialiseerde werkplaats uitvoeren.

Laat de motor afkoelen, voordat u de trimmer wegzet.

Algemene veiligheidsaanwijzingen

Vervangingsonderdelen要去en voldoen aan de door de fabrikant vastgelegde eisen. Gebruik waar om alleen originele verrangingsonderdelen of de door de fabrikant goedgekeurde verrangingsonderdelen. Neem bij het verrangen altijd de meegeleverde inbouwinstructies in acht en trek eerst de voedingsstekker eruit.
Laat reparationsuitsluitend door een gekwalificeerdvakman of een gespecialiseerde werkplaats uitvoeren.

Adressen van gespecialiseerde werkplaatsen vindt u op once internetpagina.

Deze trimmer is bestemd voor de verzorging van gazonkanten enkleinere grasvelden in de privsector. Wegens gevaar voor lichamelijk letsel van de gebruiker of andere personen mag het apparaat Niet voor andere doeleinden worden gebruikt.
Gebruik de trimmer alleen bij daglicht of goede kunstmatige verlichting. Houd uw werkgebied schoon en goed verlicht.
Gebruik de trimmer alleen bij droog weeR. Het apparaat Niet bloatstellen aan regen of andere nattigheid. Door het binnendringen van water in de trimmer verhoogt het gevaar van een elektrische schok.
Gebruik het apparaat nicht bij regen of onweer.
Ook bij inachtneming van alle veiligheidsen bedieningsinstrumenties bestaat.altijd een restrisico op letsel en materiele schade. Wees u hier altijd bewust van.
Vervang alle versleten of beschadigde aanwijzingsborden op het apparaat.

Beoogd gebruik

Deze trimmer is uitsluitend bedoeld voor de verzorging van gazonkanten enkleinere grasvelden in de privésector.

Elk ander of verdergaand gebruik geldt als nicht beoogd.

De gebruiker is aansprakelijk voor schade door Niet beoogd gebruik.

Niet-bedoeld gebruik

Deze trimmer mag Niet worden gebruikt op openbareplaatsen, in parken, sportinstallations, aan wegen, enz., en ook Niet in de land- en bosbouw. Omwille van het risico op lichamelijk letsel voor de gebruiker mag de trimmer Niet worden gebruikt:

• voor het trimmen van heggen en struiken;
• voor het afsnijden van bloemen;
• voor het vermalen voor compostering.

Typeplaatje

Positie

Het typeplaatje vindt u aan de onderkant van het greepeinde van de gazontrimmer.

Aanwijzing

De aanduiding bezit officielle waarde en mag nicht gewijzigd of onleesbaar gemaakt worden.

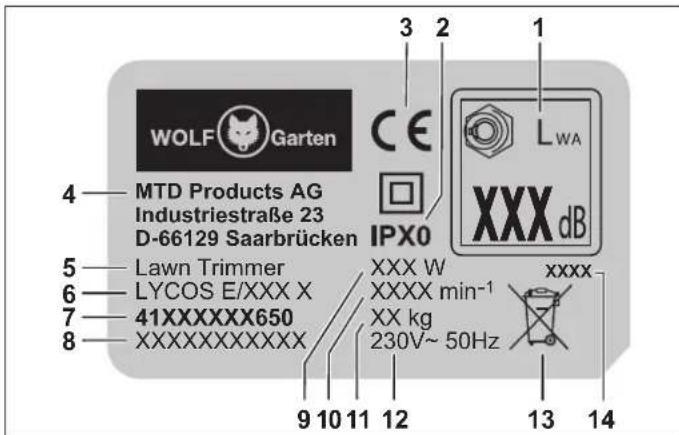

Opbouw

1 Geluidsvermögen gegenandeerd
2 Beschermingsklasse/beschermingssoort
3 CE-markering
4 Fabrikant
5 Apparaatgroep
6 Modelnaam
7 Modelnummer
8 Seriennummer
9 Vermogen
10 Motortoerental in min-1
11 Gewicht

12 Nominale spanning, stroomsoort, frequenta
13 Afvoeraanwijzng
14 Bouwjaar

Bedieningseinlementen

Bedieningselementen

1 Handgreep
2 Vergrendelingsschakelaar
3 Middengreep
4 Snelsluiting voor instelling telescoopsteel
5 Vergrendelknop kantknipfunctie
6 Beschemkap
7 Draadafsnijder
8 Draadbox
9 Aan-/uitschakelaar
10 Kabeltrekontlasting
11 Vergrendelknop werkhoek
12 Plantenbeschembeugel
13 Steunwiel voor kantknipfunctie *
14 Aantipknop voor draadaanpassing
15 Opbergbox voor reserve-draadspoel (afhankelijk van het model met reserve-draadspoel in de leveringsomvang).
16 Telescoopsteel

• afhankelijk van model en UITvoering

Montage

→ Plaats de beschermkap op de gazontrimn
Zet de beschermkap vast met de bevestigingsbouten 2.

Aanwijzing

Draai de schroeven slechts handvast aan.

Aanwijzing

Verwijder voor het starten van het apparatus de snijbescherming op het draadmes.

Aanwijizing

De gazontrimmer kan voor het maaien vankleine gazons D E en de randafwerking F worden gezrukt.

Middengreep monteren (Typ 2)

→ Plaats de middengreep op de gazontrimr
→ Bevestig de middengreep met de zeskantbout en de knopmoer op gazontrimmer ②.

Aanwijzing

Let erop dat de kop van de zeskantbout correct in de uitsparing van de middengreep zit.

De plantenbeschermingsbeugel beschermt bij het trimmen struiken, bomen en perkplanten.

Trek de plantenbeschermingsbeugel ie's zodat deze op de trimmer kan worden aangebracht 1.
Steek de plantenbeschermingsbeugel in de houder op de trimmer tot deze vastklikt 2.

Aanwijzing

Bij de randafwerking moet de plantenbeschermingsbeugel met 180^ maar afterwards worden gedraaid.

Instellingen voor gebruik

WAARSCHUWING!

Gevaar voor verwondingen door het snijgereedschap.

Instellingen aan het apparaat enkel bijuitgeschakelde motor en stilstaandemaaikop uitvoeren.
Grijp nicht in de roterende maaikop.
Trek voor werkzaamheden aan het gereedschap altijd de stekkeruit het stopcontact!

Telescoopsteel instellen G

De telescoopsteel kan op de lichaamslengte van de gebruiker worden ingesteld.

Open desnelsluitg
Trek de telescoopsteel uit elkaar of schuif hem in elkaar tot de ideale lenghte is bereikt 2.
Sluit de snelsluitg

Middengreep instellen (Typ 2)

De middengreep kan voor makkelijker werkken in verzillende Kantelposities worden ingesteld.

Maak de knopmoer op de middengreep 1s
Stel de gewenste hellingshoel
Draai de knopmoer op de middengreep waar vast 3.

Werkhoek van de trimkop instellen

De trimkop van de gazontrimmer kan in 4 verschillende horizontale werkhoeken worden ingesteld om makkelijker te konnen werken. Zo kunt u moeilijk toegankelijkke locaties in de tuin comfortabel bereiken.

Druk op de vergrendelknop en houd deze ingedrukt 1.
Stel de werkhoel
De vergrendelknop loslaten.
De kop van de gazontrimmer klikt hoorbaar vast.

Randafwerkingsfunctie instellen F J

De functie van de randafwerking maakt nauwkeurig trimmen langs de gazonrand möglichk F.

Draai de plantenbeschermingsbeugel 180^ maar achteren tot deze vastklikt ① - alleen bij Typ 2 nodig.
Druk de vergrendelknog J 2 en draai tegelijker-tijd de trimmerkop 90^ maar links J 3.
De vergrendelknop loslaten.
De trimmerkop klikt hoorbaar vast.

Aanwijzing

Voor normal trimmen/knippen要去 plantenbeschermingsbeugel (Typ 2) wee 180^ aan voren worden gedraad om de planten gegen de trimdraad te beschemen.

Gebruik

WAARSCHUWING!

Gevaar voor verwondingen door het snijgereedschap.

Schakel de motor uit, wacht tot het maaimechanisme tot stilstand is gekomen en trek de stekker uit het stopcontact voordat u aanpassingen of andere werkzaamheden aan het apparaat uitvoert.

Bedrijfstijden

Neem de regionale voorschriften in acht.
Vraag de toegestane gebruikstijden op bij de lokale regelgevende instantie.

Kabel in de trekontlasting leiden K

De trekontlasting in de bovengreep voorkomt onbedoeld lostrekken van de verlangkabel.

Bevestig de verlngkabel in de trekontlasting, zoals afgebeeld.

Aansluiting op het stopcontact (230 V, 50 Hz)

WAARSCHUWING!

Gevaar van letsel of materièle schade.

De netspanning aanhouden.
De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het apparaat.
Het apparatus mag enkel worden aangesloten op een stopcontact dat met een 10-16 A trage zekering (of LSschakelaar type B) is uiterust.

Aanwijzing

Deze veiligheidsvoorzieningen beschermen u gegen ernstig letsel bij het aanraken van beschadigde stroomkabels, beschadigde isolatie en in bepaalde gevallen ook bij het beschadigen van onder spanning staande leidingen.

• Wij raden aan om het apparaat enkel aan te sluiten op stopcontacten die met een aardlekschakelaar (RCD) met een foutstroom van nicht meer dan 30mA zijn beveiligd.
• Vervangende onderdelen zijn verkrijgbaar voor oude installaties. Raadpleeg een gekwalificeerd elektricien.

In- / uitschakelen van het apparaat L

WAARSCHUWING!

Gevaar op letsel door roterende maaidraad.

Apparaat loopt na!

Wacht altijd de stilstand van het snijgereedschap af.

Houd de trimmer tijdens het inschakelen evenwijdig aan het gras.

Het apparatus inschakelen

Druk de vergrendelingsschakelaar in op de hand-greep 1.
Bedien tegelijkertijd de aan/uit-schakelaar op de handgreep ②.
Laat de vergrendelingsschakelaar weirlos.
De machine is in gebruik.

Apparaat uitschakelen

Om het apparaat UIT te schakelen,That u de aan/-uitschakelaar los 3.
Het apparaat isuitgeschakeld.

Aanwijzing

Het maaimechanisme loopt na het uitschakelen nog eventjes door.

Draadtoevoer

Typ 1 M

Tik het lopende apparaat met de aantipknop op een vast ondergrond, bijv. een tegel (aandrukkracht ca. 3kg ). Er worden automatisch ca. 1,5 cm snijdraad toegevoerd.

Typ 2

Elke keer bij het in- en uitschakelen wordt de draaduit de draadbox automatisch bijgesteld.

Aanwijzing

Vaak in- en uitschakelen zonder dat hiervoor een reden is, leidt tot verhoogde slijtage van de draad.

Aanwijzing

Als de snijdraad door slijtage tijdens bedrivf te kort worden, het apparaat uit- en wee inschakelen om de werklengthe van de snijdraad automatisch te verlengen.

Onderhoud

WAARSCHUWING!

Gevaar van letsel of materiele schade.

Onderhouds-en
reinigungswerkzaamheden aan het apparaat mogen alleen bijuitgeschakelde motor en stilstaande maaikop worden uitgevoerd.
Voor alle werkzaamheden moet de voedingsstekker uit het stopcontact worden getrokken!
Laat reparatie-en

onderhoudswerkzaamheden en hetervangen van veiligheidselementen alleen door gekwalificeerde vakmensen of een gespecialiseerde werkplaatsuitvoeren.

Reiniging van de trimmer

→ Schakel de trimmer uit en wacht tot de maaikop tot stilstand is gekommen.
Reinig het apparaat na elk gebruik met een handveger.
Verwijder ook regelmatig grasresten uit de ventilationsleuven en aan de onderkant van het apparatus.

Let op!

Apparaat Niet met water reinigen.

Draadspoel verrangen N O P

WAARSCHUWING!

Gevaar voor letsel door het snijgereedschap.

Instellingen aan het apparatusat enkel bijuitgeschakelde motor en stilstaandemaaikop uittvoeren.
Grijp nicht in de roterende maaikop.
Voor alle werkzaamheden moet de voedingsstekker uit het stopcontact worden getrokken!

Typ 1

Druk de vergrendelingsnokjes op het spoeldeksel samen N 1 en trek hem er met de draadspoel af

N ②

Verwijder de draadsp01.
Verwijder eventuele aanwezigere vervoiling.
Plaats een neue draadspoel in het spoeldeksel ②

Rijg de draadeinden door de ogen van het speldeksel ③.

Aanwijzing

Om onbedoeld afwikkelen te vermijden, draad van de(APeewdraadspoel voor het inzetten Niet uit de vasthoudsleuven nemen

a

Trek, na het inrijgen en in elkaar zetten van de draadspoel in het spoeldeksel, krachtig aan de beiden draadeinden om deze los te makeuit de vasthoudsleuven van de draadspoel.
Zet het speldeksel samen met de draadspoel zo op de draadspoel-houder dat de beiden vergrendelingsnokjes van het speldeksel merkbaar vastklikken 4

Typ 2 P

Druk het spoeldeksen gelijktijdig bij beiden vergrendelingsnokjes samen 1 en trek hem eraf 2.
Verwijder de draadspel
Verwijder eventuele aanwezigere vervoiling.
Leg een neue draadspoel in de behuizg
Haal de draadeinden door de ogen van de draadbox ⑤.

Aanwijzing

Om onbedoeld afwikkelen te vermijden, draad van de neue draadspoel voor het inzetten Niet uit de vasthoudsleuven nemen a.

Trek krachtig aan de beiden draadeinden om dezeuit de vasthoudsleuven van de draadspoel los te makesen.
Zet het speldeksel samen zo op de draadspoelhouser dat de beiden vergrendelingsnokjes merkbaar vastklikken 6.

WAARSCHUWING!

Gevaar van verwondingen door roterende maakop.

Bij het inschaken wordt de draad op werklengthe geknipt.

Schakel het apparaat enkel in werkpositie in.

Transport en opslag

WAARSCHUWING!

Gevaar voor letsel door het snijgereedschap.

Voor elk transport en elke opslag de trimmer uitschakelen en wachten tot het snijgereedschap stilstaat.

De stekker uit het stopcontact trekken!

Opslag

Reinig uw machine na elk seizoen grondig.
Sla uw trimmer in een schone en droge ruimte op.
Bescherm de gazontrimmer bij langere opslag gegen roest/oxidatie.

Verhelen van storingen

WAARSCHUWING!

Gevaar van verwondingen of materiele schade

Bezoek bij twijfel.altijd een gespecialiseerde werkplaats.
Schakel voor elke controle of voor werkzaamheden aan het apparaat de motor uit en trek de voedingsstekker uit het stopcontact.

Probleem MogelijkeoorzaakOplossing

Het bijregelen van de draad werkt nicht.	De draadspoel is leeg. Vervang de draadspoel.
	De draad is afgeb broken en in de draadspoel verdwenen.	Verwijder de draadspoel, eventuele de draad opnieuw opwikkelen en de spoel opnieuwplaatsen.
	De draad zit op de spoel geklemd.
	De draaid zit vast op de spoel.	Verwijder het vastzittende deel van de draad, eventuele de draad opnieuw op-wikkelen en de spoel opnieuwplaatsen.
Motor loopt nicht.	Geen netspanning.
	Kabelschade: Let op! Elektrische schok door beschadigde kabel!	Controler de voeding en LAST die eventu-eel repareren door een elektrotechnicus.
	De zekering worden Niet alkijd geactiveerd, wan-neer de kabel doorgesneden of beschadigd is.
	→ Raak de kabel Niet aan, voordat de voedings-stekker uit het stopcontact is getrokken.
De trimmer begint sterk te trillen.	Aandrijving worden geblokkeerd of het lager is defect.	Laat de trimmer in een gespecialiserde werkplaats inspecteren en eventueel repareren.
De draad bredkt te vaak af.	Er bestaat draadcontact met vast objcten zoals hekken, bomen enz.	Gebruik afhankelijk van de uitvoering de plantenbeschemingsbeugel.

Garantie

In elk land gelden de door ons bedrijf of door de importeur opgegeven garantiebepalingen. Storingen aan uw apparaat verhelpen wij kosteloos in het kader van de garantie, indien een materiaal- of productiefout hiervan de oorzaak is. Neem voor garantie contact op met uw verkoper of de dichtstbij-zijnnde vestiging.

EG-conformiteitsverklaring

Meer informatatie over het apparaat vindt u in de apart bijgevoegde EG-conformiteitsverklaring, die een bestanddeel van de gebruikshandleiding is.

Milievriendelijke verwijdering

Elektrisch gereedschap, hun toebehoren en verpak- kingen moeten na afdanking milieuvriendelijk worden gerecycled.

Voer het elektrische gereedschap Niet via het huidhoudelijk afval af! Het voor het recyclen inleveren bij een geschikt inzamelpunt.

Innehåll

Symbolforklaring. 53

För din sakerhet 53

Kivouoc Tpaupatouwv n uikov zniow
