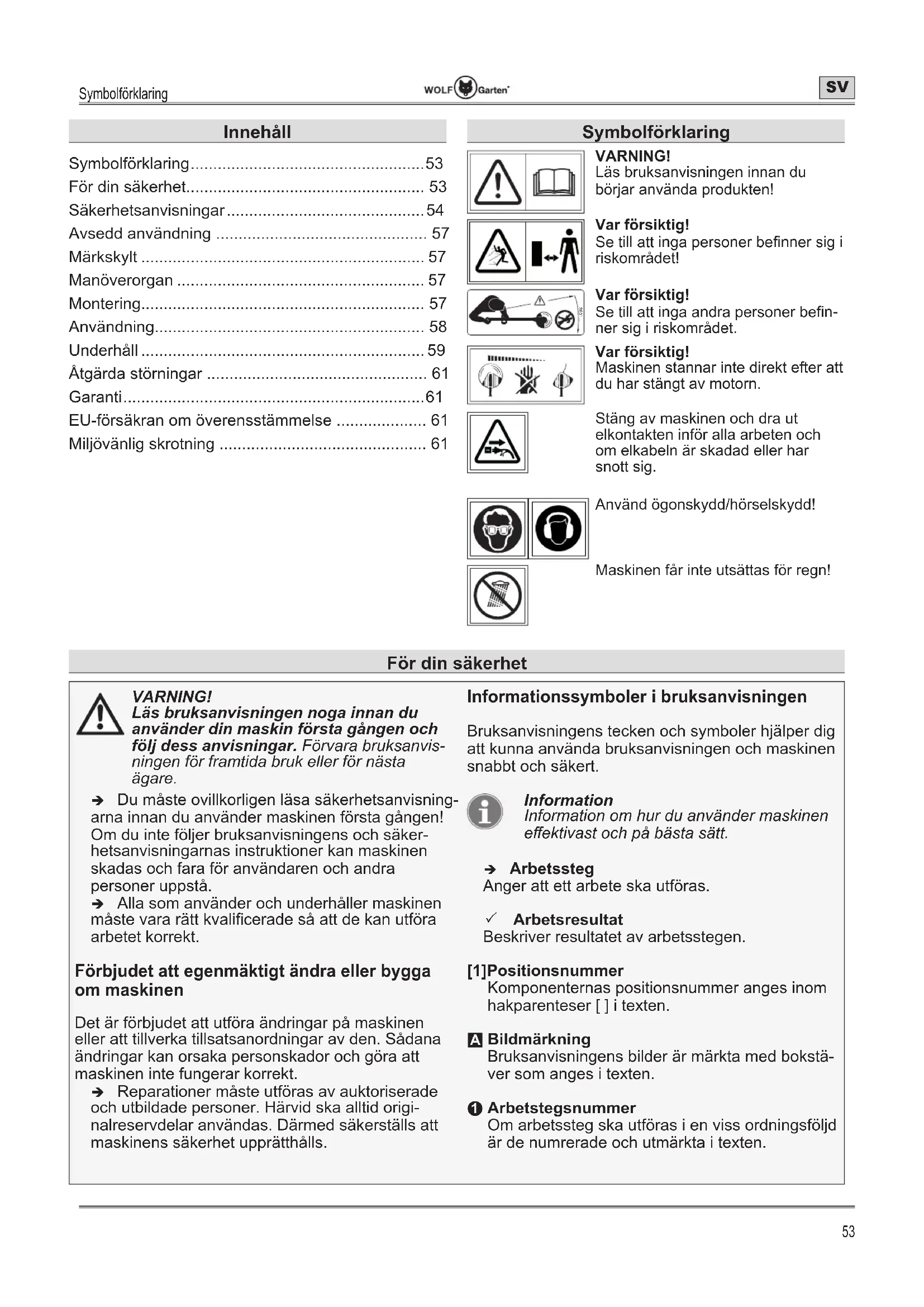

BRUKSANVISNING LYCOS E500 T Wolf Garten
Atgårdastörningar 61
Garanti 61
EU-forsakran om overensstammelse 61
Miljövänlig skrotting 61
Symbolförklaring
WARNING!
Läs braksanvisingen innan dubörjar användaprodukten!
Varforsiktig!
Se till att inga personer befinner sig i riskomraret!
Varforsiktig!
Se till att inga andra personer befinner sig i riskomradyet.
Varforsiktig!
Maskinen stannar inte direkt after att du har stangt av motom.
Stäng av maskinen och dra ut elkontakten inför alla arbeten och om elkabeln är skadad eller har snott sig.
Använd ögonskydd/hörsselydd!
Maskinen fär inte utsattas for regn!
För din sakerhet
WARNING!
Läs bra克斯anvisingen noga innan du anvander din maskin Första gangen och folj dess anvisingar. Forvara bra克斯anvisingen for fremtida bruk ellr for nasta agare.
Du maste ovillkorligen lasa sakerhetsanvisingarna innan du anvander maskinen forsta gangen! Om du inte foljer braksanvisingens och sakerhetsanvisingarnas instruktioner kan maskinen skadas och fara for anvandaren och andrapersoner uppsta.
Alla som anvander och underhaller maskinen maste vara ratt kvalificerade sa att de kan utfora arbetet korrekt.
Förbjudet att eigenenaktigt äandra eller bygga om maskinen
Det ar forbjudet att utfora andringar pa maskinen erer att tillverka tillsatsanordninger av den. Sadana andringar kan orsaka personskador och gora att maskinen inte fungerar korrekt.
Reparationer maste utforas av auktoriserade och utbildade personer. Harvid skal alltid originalreservdilar anvandas. Darmed sakerstalls att maskinens sakerhet uppratthalls.
Informationssymboler i bruksanvisingen
Bruksanvisingens tecken och symboler hjälper dig att kunna användaBruksanvisningen och maskinen snabbt och sakert.
Information
Information om hur du anvander maskinen effektivast och pa basta satt.
Arbetsstag
Anger att ett arbete ske utforas.
✓Arbetsresultat
Beskriver resultatet av arbetsstegen.
[1]Positionsnummer
Komponenternas positionsnummer angles inom hakparenteser [] i texten.
A Bildmärkning
Bruksanvisingens Bilder ar markta med bokstaver som anges i texten.
1Arbetstegsnummer
Om arbetssteg skutforas i en viss ordningsfoljd ar de numrerade och utmärkta i texten.
En omedelbart foreliggande fara som leder till allvariga skador erler dddfall om angivna atgarder inte foljs.
WARNING!
En farlig situation kan uppsta som leder till allvarlga skador erler dddfall om angivna atgarden inte foljs.
VAR FÖRSIKTIG!
En farlig situation kan uppsta som leder till latta aller obetydiga skador om angivna atgarden inte foljs.
Observera.
En eventuellt farlig situation kan uppsta som leder till sakskador om den inte undviks.
Sakerhetsanvisingarnas struktur
FARA！
Farans typ och orsak!
Atgärder for att forebygga faran.
Din och andras sakerhet
Maskinen fär inte användas av barn under 16 Å erller personer med nedsatt kroppslig, sensorisk erler mental formäga, eller av personer med otillräcklig erfarenhet och kunskap. Den fär heller inte användas av personer som inte känner till innehålet iBruksanvisningen.Det kan finnas lokala foreskritter om minimälder for att fä anvanda maskinen.
Barn och personer under 16 ar som inte känner till bruksanvisingens innehäll fär inte använda grästrimmern av sakerhetsskal. Om det finns lokala bestämelser om minimälder ar det dessa som skafoljas.
Använd inte grästrimmern om personer (i synnerhet barn) eller djur befindner sig i dess omedelbara narhet. Se till att barn inte kan leka med grästrimmern.
Stäng av maskinen om du ser att personer (i synnnerhet barn) aller djur finns i narheten.
Starta inte motorn innan dina hander och fötter ar på sakert avständ franskärutrustningen.Maskinen skakiljas fran elnätet om den lamnas utan uppsikt och medan du tar bort blockeringar.
När du arbetar med eller på grästrimmern
ska du alltid använda kraftiga skor,
langbyxor som annan lAMPLig personlig
skyddsutrustning (skyddsglasögon,
horselskydd, arbetshandskar o.s.v.).
Personlig skyddsutrustning minskar risiken for
personskador. Undvik att bara vida kläder och
annat som kan fastna i skärredskapet.
Färe användningen
Bekanta dig med grästrimmern, dess Funktioner och manöverorgan innan du börjar anvanda den.
Montera skärredskapen av metall.
Grästrimmern fär inte användas om dess brytare ar defekt och inte langre kan slås till erler frän. Den maste repareras av en kvalificerad fackman erler på en specialistverkstad.
Anslut inte skadade elkablar till elnätet. Rör inte vid skadade kablar innan de har skiljts fran elnätet. Skadade kablar kan medföra att dukommen at stromforande delar i dem.
Maskinen fär inte användas om skyddsanordninger och käpor ár skadade eller saknas. De maste repareras ull eventuellt bytas av en kvalificerad fackman ull en specialistverkstad.
Innan du börjar trimma gräset skau du försakra dig om att det inte ligger grenar, stenar, ståltråd och liknande i grässmattan. Kontrollera detta hela tiden du trimmar gräset.
Stäng av maskinen och dra ut elkontakten innan du börjar ställa in uller rengöra maskinen, ell er innan du kontrollerar anslutningsledningarna.
Kontrollera om anslutningsledningen ar sliten erller skadad innan du borjar anvanda maskinen, erller om du har kort in i nagot foremål. Nödvändiga reparationer sca utforas av en kvalificerad elektriker erller på en fackverkstad.
Kontrollera om maskinens kabel och elkontakt eller anslutningskabeln ar skadade/ spröda/uppvisar alderstecken erher har trasslat in sig fore varje användning.
Skadade kablar maste genast bytas pa en fackverkstad innan de far anvandasigen.
Kabel
Anvanda forlangningskablar maste ha en area pa minst 3 × 1,5 ~mm^2 och fär vara max. 25 ~m ],
Gummislangledninger fär inte varalettare an av typen HO7RN-F
- PVC-ledningar fär inte varalettareän av typen HO5 VV-F (ledningar avenna typ ar inte lampliga for kontinuereglinng användning utomhus, t.ex. dragning under jord for att ansluta ett trädgardsuttag, for att ansluta en dammpump erler for dragning i det fria).
Kontakten och kopplingen maste vara skyddade mot stänkvatten.
Använd en jordfelsbrytare (RCD) med en felström som inte überstiger 30mA .
Fäst elkabeln i dragavlastningen. Låt den inte skava mot kanter, spetsiga eller vassa foremål. Klåm inte kabeln i dorr-ller fönsteröppninger. Kopplingsanordninger fär inte tas bort eller forbikopplas (t.ex. genom att binda fast kopplingsspaken i handtaget).
Anslutningskablar som anvands maste vara i felfritt skick.
Under användningen
Använd inte maskinen i miljöer davon det finns explosionsrisk, brännbara vätskor, gaser aller damm. Grästrimmern kan bilda gnistor som kan antivirus stoft och Ångor.
Lämna inte grästrimmernutan uppsikt om du avbryter arbetet och stall den pa en saker plats.
Häll grästrimmern parallellt med gräsmonthanär du startar den, i annat fall finns risk for attdu skadar dig.
Du skä även hälla att sakerhetsavstand till den roterande traden medan du arbetar.
Stickinte i händerna i den roterande traden.
Var försiktig sä att du inte skadar dig på anordningen som används for att skära av traden. När du har dragit ut en ny trad skä du alltid hälla maskinen i normalt arbetsläge innan du startar den.
Använd ögon- och hörsksydd som lampar sig for arbetet!
Undvik onormala kroppsstellninger. Ståstadigt ochhall balansen hela tiden. Springinte,utan gframat i langsam takt.Da kan dukontrollera maskinen bättre om nagot ovantat inträffar.
Var särskilt fösiktig om du går bålänges. Snubbelrisk!
Stäng av motorn under transport frän/till oika arbetsstallen.
Häll anslutningsledningarna på avständ franskärredskapen for att undvika att de skadasgenom kontakt med aktiva delar.
Sakerhetsanvisiningar
Om maskinens elkabel skadas maste den bytas av tillverkaren, tillverkarens kundtjänst eller av nagon som ar kvalificerad for arbetet for att undvika faror.
Kopplingsanordninger som ar installerade.
pà maskinen fãr inte forbikopplas ellertas
bort (t.ex. for att binda fast tryckbrytaren i handtaget).
Trådboxen skä inte stöta i marken eller slå mot murkanter. Om trådboxen har fätt en kraftig stöt skä du vara uppmärksam på om handtaget vibrar er mer än tidigare. Om sä är fallet maste maskinen kontrolleras och vid behov repareras av en kvalificerad fackman eller på en specialistverkstad.
Stäng av maskinen och dra ut elkontakten ur eluttaget i nedanstående fall. Försäkra dig dā om att alla rörliga delar star helt stilla:
- Innan du lamnar maskinen.
- Innan du tar bort en blockering.
- Innan du rengör, underhäller eller ställer in maskinen.
- Innan du kontrollerar om maskinen har skador, t.ex. after att den har stott emot ett främnde foremål.
- Om maskinen vbrerar ovanligt mycket.
After användningen
Stäng av maskinen, dra ut elkontakten och kontrollera om maskinen har nagra skador. Obs, fara! Skärredskapet stannar inte direkt!
Om du ska underhälla eller rengörä maskinen skadu stänga av den och dra ut elkontakten.
Vanta alltid tills skärredskapet har stannat helt.
Skyddsanordningarna fär endast tas bort och tradspolen bytas nar motorn stär stilla, skärredskapet ar avstängt och elkontakten ar utdragen. Använd endast originaltrådspolar och folj monteringsanvisingarna!
Var noga med att ventilationsöppningarna inte ar smutsiga.
Maskinen fär inte rengöras med vatten.
Stall maskinen pa en saker plats.
Forvara maskinen utom rackhall for barn.
Forsok inte sjalv reparera maskinen, lát en kvalificerad fackman aller en specialistverkstad reparera den.
Lat motorn svalna innan du staller bort maskinen.
Allmäna sakerhetsanvisningar
Reservdeler maste uppfylla tillverkarens angivna krav. Anvand darrfor bara originalreservdeler erer reservdeler som har godkants av tillverkaren. Observera alltid medfoljande monteringsanvisninger nar du byter delar, dra ut elkontakten fore bytet.
Reparationer fár uteslutande utforas av kvalificerad fackman eller en fackverkstad. Adresser till fackverkstäder finns pa.Var webbplats.
Denna grästrimmer ar avsedd for att ansa gräskanter och minde gräsytor for privat användning. Maskinen fär inte anvandas for andra syften på grund av risiken att användaren aller andra personer kan raka ut for kroppsskador.
Grästrimmern ske endast användas i dagsljus aller vid god artificiell belysning. Häll arbetsområdet rent och väl belyst.
Grästrimmern ska endast användas i torrt vader. Den ska inte komma i kontakt med regn ell er vata. Om vatten tränger in i grästrimmern ökar risken for elstötar.
Använd inte maskinen i regn aller vid risk for Åska.
Det finns alltid en risk for person- och sakskador, aven om alla sakerhets- och användningsanvisningar foljs. Du sca alltid vara medveten om detta.
Byt ut alla utslitna ellr skadade informationsskyltar pa maskinen.
Avsedd användning
Denna grästrimmer ar uteslutande avsedd for att ansa graskanter och minre gräsytor for privat användning.
All annan användning gäller som icedd användning.
Användaren ansvarar själv für skador som uppSTAR pa ground av iche avsedd användning.
Icke avsedd användning
Grästrimmern ske inte användas i öffentliga anlaggingar, parker, idrottsplatser, pá gator o.s.v., ell erjord- och skogsbruk.
På grund av att användaren sakerhet äventyras fár grästrimmern inte användas:
- For att ansa buskage, häckar och buskar.
- For att skära av blommor.
- For att finfördela für kompostering.
Märskylt
Placering
Markskylten sitter vidänden pågrästrimmerns nedre handtag.
Information
Märkningen gäller som certifikat och fär inte andras eller göras oläslig.

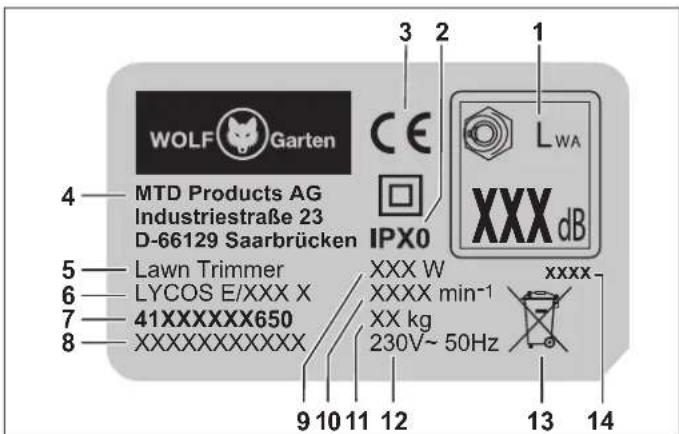

Skyltens inneháll
1 Garanterad bullernivá
2 Kapslingsklass/skyddstyp
3 CE-marking
4 Tillverkare
5 Maskingrupp
6 Modellnamn
7 Modellnummer
8 Seriennummer
9 Effekt
10 Motorvarvatal i min-1
11 Vikt
12 Markspanning, stromtyp, frekvens
13 Avfallshantering
14 Tillverkningsar
Manöverorgan
Manöverorgan
1 Handtag
2 Inkopplingsspparr
3 Handtag i mitten
4 Snabblas forinstalling av teleskopstang
5 Lasknapp kantskärningsfunktion
6 Skyddskapa
7 Tradkniv
8 Tradbox
9 Till-/franbrytare
10 Kabeldragavlastning
11 Lasknapp arbetsvinkel
12 Plantskyddsbyygel
13 Stödhjul für kantklippningsfungtion
14 Trycknapp for tradlängdjustering
15 Forvaringsfack for reservtradspole (reservtradspole medfoljer vissa modeller)*
16 Teleskopstang
- Beroende på modell och utforande
Montering
Montera skyddskapa A
Satt skyddskapan pa grastrimmn
Fast skyddskapan med infastningsskru
Information
Avlagsna skärskyddet på tradkniven innan du startar maskinen.
Information
Grästrimmern kan användas für klippning av sma gräsytor D E och kantskärning F.
Placera mithhandtaget på grästrimm
Fäst mittgreppet pa grästrimmmed hjälp av sexkantsskrven och knoppmattern.
Information
Se till att sexkantsskruvens huvud sitter korrekt i urtaget pa mithandtaget.
Montera plantskyddsbgygeln (Typ 2)
Plantskyddsbgyeln skyddar buskar, trad och rabattvaxter vid trimming.
Dra isär plantskyddsbygeln nagot sa att den kan sattas pa trimmern 1.
Tryck in plantskyddsbygeln i fastet pa trimmern den snapper in 2.
Information
Vid kantskärning maste plantskyddsbgeln vridas bakat 180^
Inställningar För drift
WARNING!
Motorn skara varavstangd och skärredskapet sta stilla innan du gör nagra inställninger pa maskinen.
Stickinte in händerna i den roterande traden.
Dra ut elkontakten innan du pabörjar nagot arbete pa maskinen!
Stalla in teleskopstangen
Teleskopstangen kan stallas in after anvandarens kroppstorlek.
Oppna snabblat
Dra isär aller skjut ihop teleskopstången till onskad langd ②.
Stang snabbla
Mitthandtaget kan stallas in i olika lutningspositioner for att underlatta arbetet.
Lossa knoppmuttern pa mithandat
Ställ in önskad lutn2g
Dra at knoppmuttern pa mitthandtaget ign
Stalla in arbetsvinkel for trimmerhuvudet 1
Trimmerhuvudet pa grästrummern kan stallas in i 4 olika horisontella arbetsvinklar for att underlatta arbetet. På sa satt kan du bekvam't komma at problematiska och svartillganglia områden i Itradgarden.
Tryck pa Iasknappen och hall den intryt
Stall in arbetsvink
→ Släpp sparrknappen.
Det hörshur grastrimmerns huvud snapper fast.
Stalla in kantskärningsfunktionen F J
Kantskärningsfunktionen möjiggör en exakt trimming langs grasmattans kanter F.
Vrid plantskyddsbaygeln bakat 180^ tills den
snapper in J 1 - endast nödvändigt på Typ 2.
Tryck pa sparrknap ② och vrid samtidigt trimerhuvudet 90^ at vander
→ Släpp spärknappen.
Trimmerhuvudet snapper in horbart.
Information
Vid normal trimming/klippning ske plantskyddsbgeln (Typ 2) vridas tillbaka 180^ igen for att skydda vaxtera mot trimmertrain.
Användning
WARNING!
Stäng av motorn, vanta tills skärredskapet står helt stilla och dra ut elkontakten innan du utfor inställninger erller andra arbeten pa maskinen..
Användningstider
Var vänlig följ lokala foreskrifter.
Kontakta den som ar lokalt ansvarig for att informera dig om vilka tider du far anvanda grasklip-paren.
Föra in kabeln i dragavlastningen K
Dragavlastningen i styrhandtaget forhindrar att forlängningskabeln lossnar oavsiktligt.
Fäst Förlangningskabeln i dragavlastningen sa som visas i bilden.
C
Byta trádspole N O P
WARNING!
Motorn skara varavstangd och skärredskapet stà stilla innan du gör nagra inställninger pa maskinen.
Stickinte in handerna i den roterande traden.
Dra ut elkontakten innan du börjar nagot arbete!
Dra kraftigt i de bada tradandarna for att lossa dem fran tradspolens hallarskaror.
Satt tillbaka spelens lock pa tradspolens faste sa att du hör hur det snapper in ⑥.
WARNING!
Risk for personskador pâ ground av den roterande traden.
När maskinen startup skärs traden av till arbetslangden.
Starta bara maskinen när den är i arbetslaget.
Typ 1
Tryck samman fasklackarna pa spelens lock N 1 och dra av det med tradspolen N 2.
Ta ut tradspoen
Ta bort eventuell smuts.
Satt in en ny tradspole i spelons 2
→ Trä trädenändar genom trädboxens ög3
Information
For att undvika oavsiktlig avlinding skatraden fran dennya tradspolen inte tas urfran hallarskárorna fore insattning 0 a.
När du har trättigenom traden och satt ihop tradspolen i spelens lock drar du kraftigt i bagge tradändarna for att dra ut dem ur tradspolens skáror.
Satt tillbaka spelens lock tillsammans med tradspolen pa tradspolens feste sa att du hör hur bagge fästklackarna pa tradspolen snapperin 04.
Typ 2 P
Tryck kraftigt ihop spelens lock på bada hällarflikarna samtidigt 1 och dra av locket 2.
Ta ut tradspn
Ta bort eventuell smuts.
Satt in en ny tradspole i tradhuat
→ Trä tradensändar genom trådboxens ögbr
Information
For att undvika oavsiktlig avlinding skatraden fran den nya tradspolen inte tas urfran hallarskarorna fore insattning 3
Transport och forvaring
WARNING!
Stäng alltid av maskinen och vanta tills skärredskapet står helt stilla innan du transporterar den erler ställer undan den for Förvaring.
Dra ut elkontakten!
Fövaring
Rengör maskinen noga after varje säsong.
Forvara grastrimmern iett rent och torrt utrymme.
Skydda grästrimmern mot rost/oxidering om den inte ska användas pågressive.
Atgårdastörningar
WARNING!
Risk for person- och sakskador.
Kontakta alltid en fackverkstad om du ar osaker.
Stäng alltid av maskinen och dra ut elkontakten fore alla arbeten och kontroller.
| Problem Möjlig orsak Åtgård | |
| Trådspolen År tom. Byt trådspole. | |
| Trådjusteringen fungerar inte. | Skärtråden har gätt av och dragits in i trådboxen. Ta ut trådspolen, linda ev. upp tråden på nytt med ett lätt drag och sätt in spolen. |
| Skärtråden har fastnat i spolen. | |
| Skärtråden År fastsvetsad i spolen. Ta bort den fastsvetsade tråddelen, linda ev. upp tråden på nytt med ett lätt drag och sätt in spolen. | |
| Motorn År inte igång. | Nätspänning saknas. |
| Kabelskador: Observeral Elstöt på grund av skadad kabel. Säkringen lõser inte alltid ut;när kabeln skärs ige-nom eller skadas. Kontrollera strömanslutningen, lätt ev. en elektriker reparera den. | |
| Rör inte vid kabeln innan du har dragit ut elkontakten ur uttaget. | |
| Grästrimmern böjr vibrera omättligt mycket. | Blockerad drivenhet eller defekt lager. Lätt en fackverkstad undersöka och even-tuellt reparera grästrimmern. |
| Tråden slits av for ofta. | Tråden harkommen i kontakt med fasta foremål. Använd plantskyddsbgeln om saban ingår i maskinens utförande. |
Garanti
I varje land gäller vårt foretags eller importörens garantivillkor. Vi atgårdar fel på din maskin gratis inom ramen for garantin om felen beror på material-ller tillverkningsfel. Kontakta din atferforsäljare eller narmast liggande filial om du behöver utnyttja garantin.
EU-forsakran om overensstammelse
Mer information om maskinen finns i den separat medfoljande EU-forsakran om overensstammelse, som ar en del avenna bruksanvisning.
Miljövänlig skrotning
Elmaskiner, tillbehör och forpackningar skå atervinnas miljövänligt.
Elmaskinen fár inte kastas bland hushallssoporna! Lämna in den till en deponeringsstation.
Indhold
Symbolforklaring. 62
For din sikkerhed 62
Formalsbestemnt anvendelse 66
Typeskilt 66
Betjeningselementer 66
Montage. 66
Drift 67
Vedligeholdelse 68
Afhjaelpning af fejl 70
Garanti. 70
CE-overensstemmelseserklaering 70
Miljovenlig bortskaffelse 70
Symbolforklaring
ADVARSEL!
Miljovenlig avfallsbehandling 79
Symbolenes betydning
ADVARSEL!
1 Handlingsskrittnummer
Den definerte rekkefolgen til handlingsskrittene er nummerert med bokstaver og merket i teksten.
Innstillinger på plentrimmeren fär kun foretas när motoren er slätt av og kutteverktøyet stär stille.
Grip seksinniden roterende traden.
Trekk ut nettstopelet for alle arbeider!
Feste av forlengelseskabelen i strekkavlastningen som avbildet.
Verktoyet har etterl0p!
Vent alltid til kutteverktoyet star helt stille.
Hold plentrimmeren parallelt med bakken när den slas pa.
