TEAC 6 Silent - Luchtcompressor EINHELL - Gratis gebruiksaanwijzing en handleiding

Merk	Einhell
Model	TEAC 6 Silent
Producttype	Luchtcompressor
Voedingsspanning	220-240 V ~ 50 Hz
Motorvermogen	550 W
Toerental	1450 t/min
Maximale werkdruk	8 bar
Tankinhoud	6 liter
Theoretische luchtstroom	110 l/min
Debiet bij 7 bar	37 l/min
Debiet bij 4 bar	50 l/min
Geluidsvermogensniveau	78 dB(A)
Geluidsdrukniveau	57 dB(A)
Gewicht	14,5 kg
Beschermingsgraad	IP20
Type motorbeveiliging	Overbelastingsschakelaar (herstelbaar)
Drukregeling	Manostaat en manometer ingebouwd
Snelkoppelingen	1 persluchtuitgang
Luchtfilter	Reinigbaar aanzuigluchtfilter
Veiligheidsklep	Ja, fabrieksmatig ingesteld
Onderhoud	Condensaat aftappen na elk gebruik; filter elke 300 uur reinigen

Veelgestelde vragen - TEAC 6 Silent EINHELL

Hoe stel ik de uitgangsdruk in?

Gebruik de drukregelaar (7) op de manostaat. Draai deze om de druk op de manometer (6) aan te passen. De ingestelde druk is beschikbaar bij de snelkoppeling (5).

Waarom start de compressor niet?

Controleer de netspanning, de omgevingstemperatuur (moet hoger zijn dan +5 °C), en of de overbelastingsschakelaar (12) niet is geactiveerd. Bij overbelasting, schakel het apparaat uit, laat het afkoelen, en reset de schakelaar.

Hoe tap ik condenswater af?

Open na elk gebruik de schroefdop (11) onder de tank (2) om het water af te tappen. Sluit deze daarna stevig.

Wat te doen als de compressor draait maar geen druk opbouwt?

Controleer de dichtheid van de terugslagklep (3), de afdichtingen en de aftapdop (11). Vervang indien nodig defecte onderdelen.

Hoe reinig ik het luchtfilter?

Demonteer het luchtfilter (1) door de helften van de behuizing te openen. Reinig de elementen met perslucht op lage druk (ongeveer 3 bar). Monteer daarna weer. Doe dit elke 300 bedrijfsuren.

Welk type olie gebruiken voor de compressor?

De compressor wordt zonder olie geleverd en heeft geen olie nodig (motor en compressor onderhoudsvrij). Er is geen olie bijvullen nodig.

Wat is de maximale tankdruk?

De maximale werkdruk is 8 bar. De drukschakelaar schakelt de compressor uit bij ongeveer 8 bar en schakelt hem weer in bij ongeveer 6 bar.

Kan de compressor buitenshuis worden gebruikt?

Nee, hij moet worden gebruikt op een droge, goed geventileerde plaats, beschut tegen weersinvloeden. De omgevingstemperatuur moet tussen +5 °C en +40 °C liggen.

Hoe controleer ik de werking van de veiligheidsklep?

Trek aan de ring van de veiligheidsklep (10) tot u lucht hoort ontsnappen en laat dan los. Deze handeling moet regelmatig worden uitgevoerd om een goede werking te garanderen.

Wat te doen bij oververhitting van de motor?

De overbelastingsschakelaar (12) onderbreekt automatisch de stroomtoevoer. Schakel de compressor uit via de aan/uit-schakelaar (8), laat hem afkoelen, en druk op de overbelastingsschakelaar om hem te resetten voordat u hem opnieuw start.

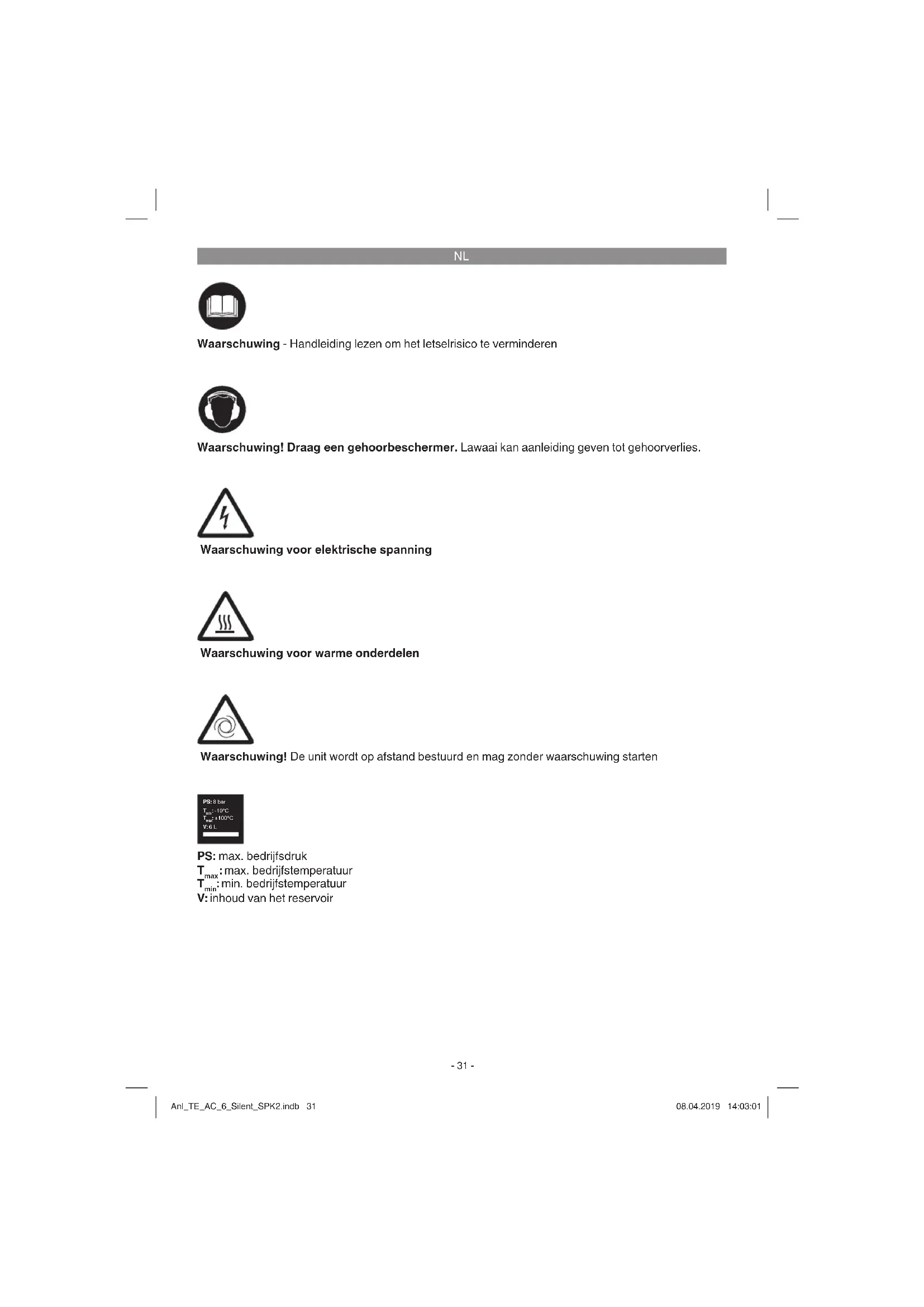

GEBRUIKSAANWIJZING TEAC 6 Silent EINHELL

Waarschuwing - Handleiding lezen om het letselsrisico te verminderen

Waarschuwing! Draag een gehoorbeschermer. Lawaai kan aanleiding geben tot gehoorverlies.

Waarschuwing voor elektrische spanning

Waarschuwing voor warme onderdelen

Waarschuwing! De unit worden op afstand bestuurd en mag zonder waarschuwing starten

PS: max. bedrijfsdruk

Tmax:max. bedrifstemperatuur

Tmax: min. bedrijfstemperatuar

V:inhoud van het reservoir

NL

Gevaar!

Bij het gebruik van toestellen dieren enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees waarom deze handleiding / veiligheidsinstructures zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kuterugvinden. Mocht u dit toestel aan andere personen doorgenve, gelieve dan deze handleiding / veiligheidsin- tructies mee te given. Wij zich Niet aansprakelijk voor ongevallen of schade die te wijten zich aan Niet-naleving van deze handleiding en van de veiligheidsinstructures.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstrumentes vindt u in de bijgaande brochure.

Gevaar!

Lees alle vigilheidsinstructies en aanwijzigen. Nalatigheden bij de inachtneming van de vigilheidsinstructies en aanwijzingen kannen elektrische schok, brand en/of zwareLetsels tot gevolg hebben. Bewaar alle vigilheidsinstructies en aanwijzingen voor de toekomst.

Dit gereedschap is Niet bedoeld om door personen (inclusief kinderen) met een beperkt fysiek, sensorisch en geestelijk vermogen of door personen, die Niet de nodige ervaring en/of kennis hebben, te worden gebruikt, tenzij dit onder toezicht van een persono gebeurt die verantwoerdelijk is voor hun verilgheid of die hen aanwijst, hoe het gereedschap moet worden gebruikt. Op kinderen moet toezicht worden gehonden om te voorkomen dat ze met het gereedschap spelen.

2. Beschrijving van het gereedschap en leveringsomvang

2.1 Beschrijving van het gereedschap (fi g. 1-4)

1. Aanzuigluchtfi Iter
2. Drukvat
3. Terugslagklep
4. Standvoet
5. Snelkoppeling (geregelde perslucht)
6. Manometer (ingestelde druk kan worden afgelezen)
7. Drukregelaar
8. Aan/Uit-schakelaar

9. Transportgreep

10. Veiligheidsventiel

11. Aflaatplug voor condenswater

12. Overbelastingsschakelaar

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te controlen aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat hebft gekocht, en leg een geldig bewijs van aankoop voor. Gelieve�aar voor de garantietabel in de service-informatie aan het einde van de handleiding in acht te nemen.

• Open de verpakking en neem het toestel voorzichtiguit de verpakking.
  Verwijder het verpakkingsmaterial alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
• Controller of de leveringsomvang compleet is.
• Controller het toestel en de accessoires op transportschade.
• Bewaar de verpakking indien möglichk tot het verloop van de garantieperiode.

Gevaar!

Het toestel en het verpakkingsmaterial een发展格局. Kinderen koogen met met plastic zakken, folies enkleine stukken spelien! Er bestaat inslik- en verzstikkingsgevaar!

Aanzuigluchtfilter
Originele handleiding
Veiligheidsinstructies

De compressor dient om perslucht voor pneumatice gereedschappen te genereren.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is Niet reglementair. Voor waaruit voortvloeieende schade of verwondenen van welke aard dan ook is de gebruiker/ bediener, net de fabrikant, aansprakelijk.

Wij wijzen erop dat once gereedschappen overe- enkomstig hun bestemming Niet geconstrueerd toen voor commercieel, ambachtelijk of industrieel

NL

gebruik. Wij geen geen garantie indien het geereedschap in ambachtelijkke of industrielle bedrijven alsmede bij gelijk te stellen activiteiten worden gebruikt.

Netaansluiting: 220-240 V ~ 50 Hz

Motorvermogen: 550 W

Compressortoerental t/min. 1450

Bedrijfsdruk bar: max. 8

Inhoud van het drukvat (in liter): 6

Theoretische aanzuigcapaciteit l/min.: 110

Afegeven debiet (perslucht)

bij 7 bar: .37 liter/min Afgegeven debiet (perslucht)

bij 4 bar: 50 liter/min

Onzekerheid KWA 0,51 dB

Geluidsdrukniveaua L_D in dB: 57

Onzekerheid KpA 0,51 dB

De geluidsemissiewaarden werden vastgesteld conform EN ISO 3744.

5. Vóor inbedrijfstelling

Controleer of de gegevens vermeld op het typeplaatje overeenkomen met de gegevens van het stroomnet, alvorens het apparaat aan te sluiten.

• Controller het apparaat op transportschade. Eventuele schade meteen melden aan de transportonderneming die de compressor heeft geleverd.
• De compressor要去 worden opgesteld in de buurt van de verbruiker.
• Lange luchtleidingen en lance toevoerleidingen (verlangkabels)要去en worden vermeden.
• Ervoor zorgen dat de aanzuiglucht droog en stofvrij is.
• De compressor nicht opstellen in een vochtige of innate ruimte.
  De compressor mag alleen in geschikte ruimtes (goed geventileerd, omgevingstemperatuur +5^ tot 40^) worden ingezet. In de

ruimte mogen geen stof, geen zuren, dampen of explosieve of ontvlambare gassen aanwezig zich.

• De compressor is geschickt de inzet in droge ruimtes. Hij mag Niet worden ingezet in omgevingen waarin met spatwater worden gewerkt.
  Zet het apparaat alleen in op een stabiele, vlokke ondergrond.
• Gebruik flexibele slangen om een overbren-ging van ontoelaatbarelasten op het buisleidingsystem aan de verbinding van de compressorinstallatie hier het buisleidingsystem te vermijden.
• Het is noodleszakelijk om voor het inbedrijstellen van de compressorinstallatie afschieders, opvanginrichtingen en afvoermogelijkheden te voorzien, die vereist zijn voor de bewerking van de door de compressor geprodueerde vloeisteffen.
• Toevoerslangen moeten bij drukken hoger dan 7 bar met een veiligheidskabel (bijv. een draadkabel) worden uitgerust.

6. Montage en inbedrijfstelling

Aanwijzijing!

Vór de inbedrijfstelling het apparaat zeker volledig monteren!

6.1 Montage van het luchtfi Iter (1)

Verwijder met een schroevendraier het transportdeksel aan de luchtfi iteraansluiting. Schroef het meegeleverde luchtfi iter erin (afb. 4).

6.2 Netaansluiting

• De motor is uitgerust met een overbelastingschakelaar (afbeelding 2, pos. 12). Bij overbelasting van de compressor schakelt de overbelastingsschakelaar automatischuit om de compressor te beschemen gegen oververhitting. Mocht de overbelastingschakelaar hebben gereageerd, schakel de compressor danuit aan de Aan/Uit-schakelaar (8) en wacht af tot de compressor is afgekoeld. Druk nu de overbelastingssschakelaar (12) in en schakel de compressor weer in.
• Lange leidingen en verlangkabels, kabeltrommels enz. leiden tot spanningsverlies en küssen het starten van de motor verhinderen.
  Bij lage temperaturen onder +5^ start de motor eventueel moeilijk als gevolg van stroefheid.

NL

6.3 Aan/Uit-schakelaar (8)

De compressor worden ingeschakeld door de Aan/ Uit-schakelaar (8) uit te trekken.

Om de compressor uit te schakelen moet de Aan/ Uit-schakelaar (8) opniew worden ingedrukt (afb. 2).

6.4 Drukinstelling (afb. 1, 2)

• Met de drukregelaar (7) kan de druk aan de manometer (6) worden ingesteld.
• De ingestelde druk kan aan de snelkoppeling (5) worden afgelezen.

6.5 Instelling van de drukschakelaar

De drukschakelaar is in de fabriek ingesteld.

Uitschakeldruk ca. 8 bar

7. Vervanging van de netaansluitleiding

Gevaar!

Als de netaansluitleiding van dit apparaat beschadigd worden, dan moet hij door de fabrikant of diens klantendienst of door een gewijkwaardig gekwalifi ceerde persoon verrangen worden, om gevaren te vermijden.

8. Reiniging, onderhoud en bestellen van wisselstukken

Gevaar!

Trek voor alle reinigings-en onderhoudswerkzaamheden de netstekker uit het stopcontact.

Waarschuwing!

Wacht tot de compressor volledig is afgekoeld! Verbrandingsgevaar!

Waarschuwing!

Vór alle reinigings- en onderhoudswerkzaamheden要去 de ketel drukloos worden gemaakt.

Waarschuwing!

Zet het apparaat na gebruik.altijd uit en trek de netstekker uit het stopcontact.

8.1 Reiniging

• Hou de veiligheidsinrichtingen, de ventilatiespleten en het motorhuis zo Veel möglichk vrij van stof en vuil. Wrijf het toestel met een schone doeok af of blaas het met perslucht bij lage druk schoon.
• Het is aan te bevelen het toestel direct na elk gebruik te reinigen.
  Reinig het toestel regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zonden de kunststoffcomponenten van het toestel kunnen aantasten. Let er goed op dat geen water in het toestel terechtkomt. Door binnendringen van water in een elektrische apparatuur verhoogt het risico van een elektrische schok.
• Slang en spuijtgereedschappen要去en vór reiniging van de compressor worden geisoleerd. De compressor mang Niet met water, oplosmiddelen e.d. worden gereinigd.

8.2 Condenswater (afb.1)

Aanwijzing! Voor een duurzame bestendigheid van het drukvat (2)要去 het condenswater na elk gebruik worden afgelaten door de aftapplug (11) open te draaien.

Controleer het drukvat vóor elk gebruik op roest en beschadigingen. De compressor mag niet met een beschadigd of roestig drukvat worden ingezet. Indien u beschadigingen vaststelt, geleieve u dan tot een werkplaats van de klantendienst te wenden.

8.3 Veiligeheidsventiel (10)

Het veriligeidsventiel is ingesteld op de maximaal toelaatbare druk van het drukvat. Het is Niet toe-gelaten om het veriligeidsventiel te verstellen of het loodje waarvan te verwijderen. Opdat het veriligeidsventiel indien igood correct functioneert, moet dit vanijd totijd worden geactiveerd. Trek zo krachtig aan de ring, tot de perslucht voorbaar wegstromt. Daarna staat u de ringeer los.

8.4 Reinigen van het aanzuigfi iter (1)

Het aanzuigfi Iter voorkomt het binnenzuigen van stof en vuil. Dit fi Iter moet minstens om de 300 bedrijfsuren worden gereinigd. Een verstopt geraakt aanzuigfi Iter vermindert aanzienlijk het vermogen van de compressor. Open de helften van de behuizing van het luchtfi Iter. Blaas alle delen van het fi Iter bij lage druk (ca. 3 bar) uit met perslucht en monteer het fi Iter dan in omgekeerde volgorde. Zorg bij de reiniging voor voldoende bescherming gegen stof (bijv. geschikt mondmasker).

NL

8.5 Opslag

Waarschuwing!

Trek de netstekker uit het stopcontact, ontlucht het apparaat en alle aangesloten pneumatische gereedschappen. Berg de compressor zo op, dat hij niert door onbevoegden in bedrijf kan worden genomen.

Waarschuwing!

De compressor alleen in een droge en voor onbevoegden ontoegankelijkke omgeving opbergen. Niet kantelen, alleen staand opbergen!

8.6 Transport

Transporteer het apparaat alleen aan de transportgreep.
- Bescherm het apparaat gegen onverwachte schokken resp. trillingen.

8.7 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol-gende gegevens te vermelden:

Type van het toestel
Artikelnummer van het toestel
- Ident-nummer van het toestel
Wisselstuknummer van het benodigd stuk

Actuelle prijzen en info vindt u terug onder www.isc-gmbh.info

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikhaar of kan maar de grondstofkringloop worden terugveoerd. Het toestel en+zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen nichtouis in het huisvuil. Om zich van het toestel maar behore te ontdoen dient het maar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

Enkel voor EU-landen

Elektrisch gereedschap hoor nicht bij het huisvuil thuis!

Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dielen aufgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatif i.p.v. het toestel terug te sturen:

De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgeveen die voor een verwijdering als bedoeld in de wetgeving in zakte recyclage en afvalverwerking zorgt. Hieronder vallen Niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentationie en geleidepapieren van de producten, geheel of gedeelrijk, enkel toegestaan mits uitdrukkelijktoestemming van iSC GmbH.

Technische wijzigingen voorbehonden

NL

10. Mogelijk ueitvaloorzaken

Probleem Oorzaak Oplossing
Decompressor draait nicht.	1. Netspanning ontbreekt.2. Netspanning te laag.3. Buitentemperatuur te laag.4. Motor oververhit.
Compressordraait, maar bouwt geen druk op.	1. Terugslagklep (3)lek.2. Dichtingen defect.3. Aflaatplug voor condenswater (11) ondicht
Compressordraait, druk worden op de manometer aan- geduid, maar de gereedschappen draaien nicht.	1. Slangverbindingen ondicht.2. Snelkoppeling ondicht.3. Druk op de drukregelaar te laag afgesteld.

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zich genoemd, samen met competente servicepartners, wier contactgegevens u kunt afleiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaffen van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialien te uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zich aan een slijtage door gebruik of een natururlijke slijtage, resp. dat de volgende delen nodig zich als verbruiksmaterialien.

Categorie Voorbeeld
Slijtstukken* V-snaar, luchtfi Iter
Verbruiksmaterialiaal/verbruiksstukken*
Ontbrekende onderdelen

• nicht verpflicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en waar bij in elk geval de volgende vragen te beantwoorden:

• Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
  Is u iets opgevallen voordat het defect zich Voordeed (symptomvoor het defect)?
• Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptom)? Beschrijf deze foutieve werkwijze.

NL

Garantiebewijs

Geachte klant.

onze producten worden onderworpen aan een strenge kwaliteitiscontrole. Mocht dit apparaat echter ooit Niet maar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot once service-dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag Telefonisch tot uw Dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met hetrecht garantie geldt het volgende:

1. Deze garantievooraarden zijn uitsluitend gericht aan de gebruikers, d.w.z. tatsächijke Personen die dit product net in het kader van hun ambachtelijk noch van een andere zichstandige aktiviteit wilpen gebruiken. Deze garantievooraarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zijnulative apparaten toezegt in aanvulling tot de wettelijk garantie. Uw wettelijk garantieclaims blijven onaangetast door ze garantie. Onze garantieprestatie is voor u Gratis.
2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is maar once keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de verranging ervan.

Wij wijzen erop dat once apparaten overeenkomstig hun bestemming nicht ontworpen zich voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen spreke, als het apparaat binnen de garantieperiode in commerciele, ambachtelijkde industrielle bedrijven werden ingezet of aan een daarmee gelijk te stellen belasting werk blootgesteld.

3. Van-onze garantie zich uitgesloten:

• Schade aan het apparaat als gevolg van Niet-inachtneming van de montagehandleiding of op grond van ondeskundige Installatie, als gevolg van Niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of Niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevings Voorwaarden of door nalatig onderhoud en verzorging.

• Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassenen (zoals bijv. overbelasting van het apparaat of de inzet van Niet toegelaten gereedschappen of toebehoren), binnendringen van vreeimde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

• Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere naturuilijke slijtage.

• De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat. Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellten van het defect geldend te worden gemaakt. Het indieren van garantieclaims van verloop van de garantieperiode is uitgesloten. De herstellung of verranging van het apparaat leidt nicht tot een verlenging van de garantieperiode noch worden door deze prestatie een neue garantieperiode voor het apparaat of voor eventuele ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het terplaatse uitvoeren van een serviceactiviteit.

• Gelseve om een garatieclaim in te dieren het defecte apparaat aan te melden onder: www.isc-gmbh.info. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het neue apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garatieprestatie. Valt het defect van het apparaat binnen once garatieprestatie, dan bezorgen wij u per omgaande een gerepareerd of neuen apparaat terug.

Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te verhopen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op.

Voor slijtstukken, verbruiksmaterial en ontbrekende onderdelen worden verwezenaar de beperkingen van deze garantie conform de service-informatie van deze handleiding.

E

NL: verkaart de volgende overeenstemming conform EU richtlinden en normen voor het product
