Marke	Einhell
Modell	TEAC 6 Silent
Produkttyp	Druckluftkompressor
Versorgungsspannung	220-240 V ~ 50 Hz
Motorleistung	550 W
Drehzahl	1450 U/min
Max. Betriebsdruck	8 bar
Tankvolumen	6 l
Theoretischer Luftdurchsatz	110 l/min
Durchfluss bei 7 bar	37 l/min
Durchfluss bei 4 bar	50 l/min
Schallleistungspegel	78 dB(A)
Schalldruckpegel	57 dB(A)
Gewicht	14,5 kg
Schutzart	IP20
Motorschutztyp	Überlastschalter (rücksetzbar)
Druckregelung	Manostat und Manometer integriert
Schnellkupplungen	1 Druckluftausgang
Luftfilter	Reinigbarer Ansaugluftfilter
Sicherheitsventil	Ja, werkseitig eingestellt
Wartung	Kondensat nach jedem Gebrauch ablassen; Filter alle 300 Betriebsstunden reinigen

Häufig gestellte Fragen - TEAC 6 Silent EINHELL

Wie stelle ich den Ausgangsdruck ein?

Verwenden Sie den Druckregler (7) am Manostat. Drehen Sie ihn, um den auf dem Manometer (6) angezeigten Druck einzustellen. Der eingestellte Druck ist an der Schnellkupplung (5) verfügbar.

Warum startet der Kompressor nicht?

Überprüfen Sie die Netzspannung, die Umgebungstemperatur (muss über +5 °C liegen) und ob der Überlastschalter (12) ausgelöst hat. Bei Überlast schalten Sie das Gerät aus, lassen Sie es abkühlen und setzen Sie den Schalter zurück.

Wie wird das Kondenswasser abgelassen?

Öffnen Sie nach jedem Gebrauch den Ablassschraubstopfen (11) unter dem Tank (2), um das Wasser abzulassen. Schließen Sie ihn dann fest.

Was tun, wenn der Kompressor läuft, aber keinen Druck aufbaut?

Überprüfen Sie die Dichtheit des Rückschlagventils (3), der Dichtungen und des Ablassstopfens (11). Ersetzen Sie ggf. defekte Teile.

Wie reinige ich den Luftfilter?

Bauen Sie den Luftfilter (1) aus, indem Sie die Gehäusehälften öffnen. Reinigen Sie die Elemente mit Druckluft bei niedrigem Druck (ca. 3 bar). Bauen Sie ihn wieder ein. Alle 300 Betriebsstunden durchführen.

Welches Öl für den Kompressor verwenden?

Der Kompressor wird ohne Öl geliefert und benötigt kein Öl (Motor und Kompressor sind wartungsfrei). Kein Öl nachfüllen erforderlich.

Was ist der maximale Tankdruck?

Der maximale Betriebsdruck beträgt 8 bar. Der Manostatschalter schaltet den Kompressor bei etwa 8 bar aus und bei etwa 6 bar wieder ein.

Kann der Kompressor im Freien verwendet werden?

Nein, er muss an einem trockenen, gut belüfteten Ort ohne Witterungseinflüsse verwendet werden. Die Umgebungstemperatur sollte zwischen +5 °C und +40 °C liegen.

Wie überprüfe ich die Funktion des Sicherheitsventils?

Ziehen Sie am Ring des Sicherheitsventils (10), bis Sie Luft entweichen hören, und lassen Sie es dann los. Dieser Vorgang muss regelmäßig durchgeführt werden, um die Funktion zu gewährleisten.

Was tun bei Überhitzung des Motors?

Der Überlastschalter (12) unterbricht automatisch die Stromversorgung. Schalten Sie den Kompressor über den Ein-/Ausschalter (8) aus, lassen Sie ihn abkühlen, drücken Sie dann den Überlastschalter zum Zurücksetzen, bevor Sie ihn neu starten.

BEDIENUNGSANLEITUNG TEAC 6 Silent EINHELL

Art.-Nr.: 40.206.00 I.-Nr.: 11018

1

D

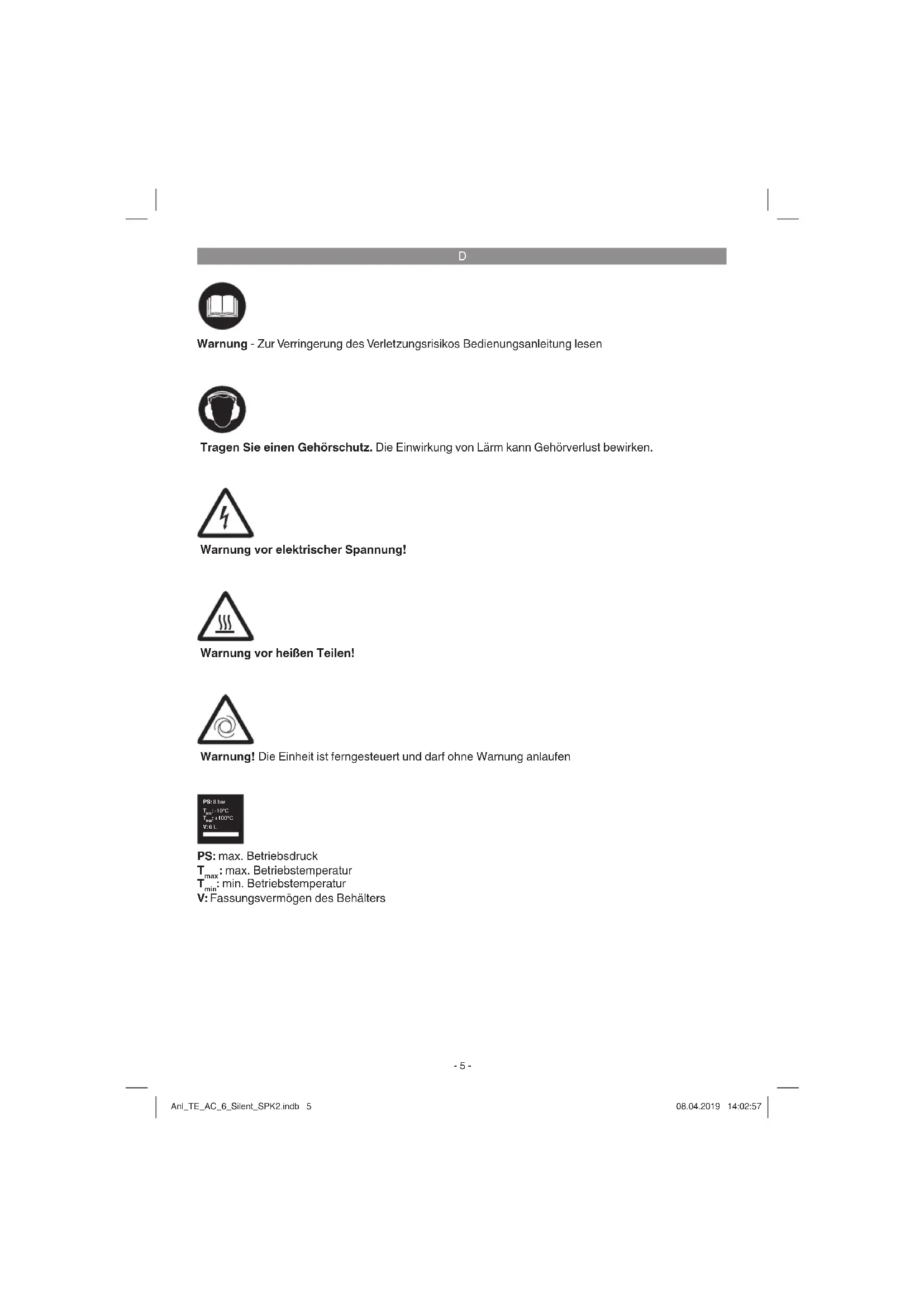

Warning - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Tragen Sie einen Gehorschutz. Die Einwirkung von Lärn kann Gehörverlust bewirken.

Warning vor elektrischer Spannung!

Warning vor heißen Teilen!

Warning! Die Einheit ist ferngesteuert undarf ohne Warnung anlaufen

PS: max. Betriebsdruck

Tmax: max. Betriebstemperatur

Tmin: min. Betriebstempoatur

V: Fassungsvermögen des Behalters

D

Gefahr!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit ihren die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollenen, händigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprachenden Sicherheitshinweise fnden Sie im beiliegenden Heftchen! Gefahr!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dann, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät halten.

2. Gerätebeschreibung und Lieferumfang

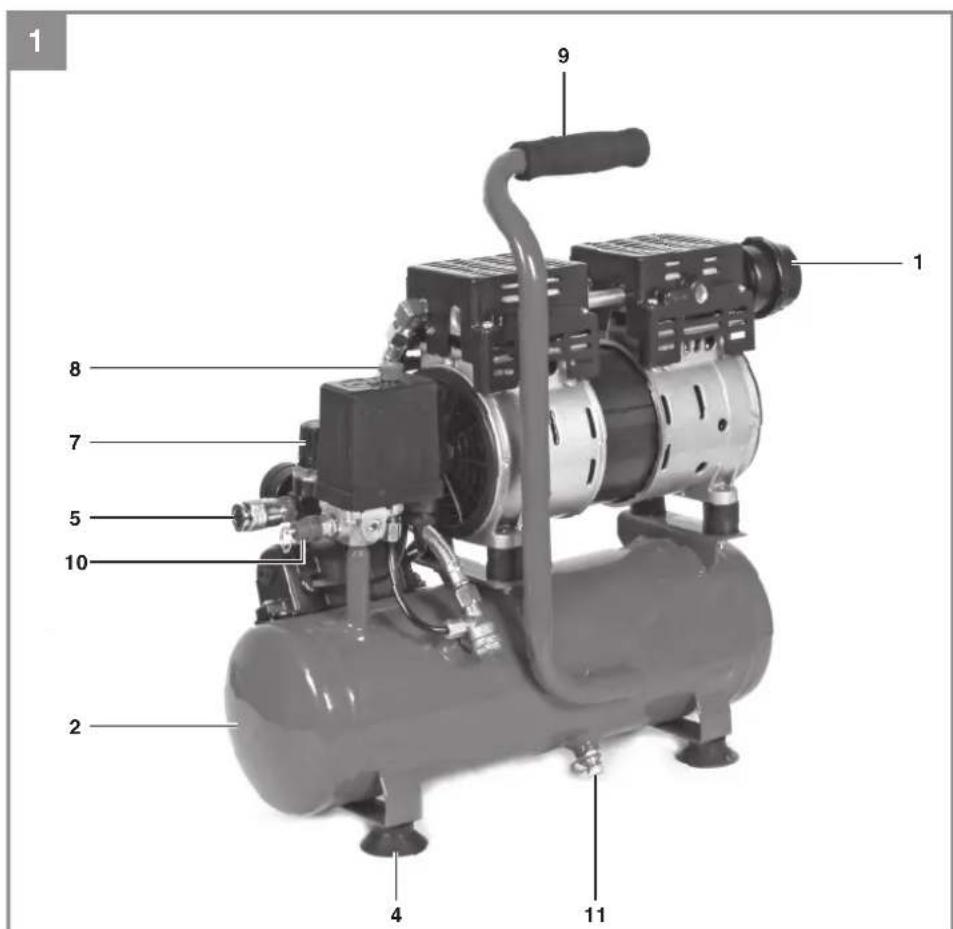

2.1 Gerätebeschreibung (Bild 1-4)

1. Ansaug-Luftfiiter
2. Druckbehälter

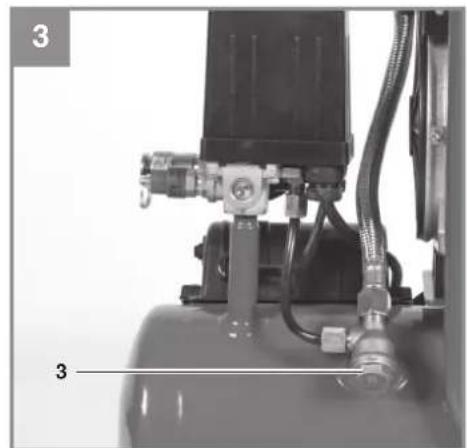

3. Rückschlagventil
4. StandfuB
5. Schnellkupplung (geregelte Druckluft)
6. Manometer (eingestellter Druck kann abgele- Sen werden)
7. Druckregler

8. Ein-/ Aus-Schalter

9. Transportgriff

10. Sicherheitsventil

11. Ablass-Schraube fur Kondenswasser
12. Überlastschalter

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sichitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gultigen Kaufbeleges an unser Service Center oder an den nachstgelegen- nenzuständigen Baumarkt. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Garantiemeistmungen am Ende der Anleitung.

• Offnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Mochlichkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerat und Verpackungsmaterial sind kein Kinderspielzeug! Kinder)dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstwicklungsgefahr!

• Ansaug-Luftfilter
  Originalbetriebsanleitung
• Sicherheitshinweise

D

3. Bestimmungsgemäß Verwendung

Der Kompressor dient zum Erzeugen von Druckluft für druckluftbetriebene Werkzeuge.

Die Maschine scarf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für darauf hervorgerufene Schaden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Netzanschluss: 220-240 V ~ 50 Hz

Motorleistung: 550W

Kompressor-Drehzahl min1: 1450

Betriebsdruck bar: max. 8

Druckbehaltervolumen (in Liter): 6

Theo. Ansaugleistung l/min.: 110

Abgabeleistung (Druckluft)

bei 7 bar: .37 Liter/min

Abgabeistung (Druckluft)

bei 4 bar: .50 Liter/min

Schalleistungspegel L_MA in dB: 78

Unsicherheit K_W 0,51 dB

Schaldruckpegel L_DA in dB: 57

Unsicherheit K.0,51 dB

Schutzart: IP20

Gerategewicht in kg: ca. 14,5 kg

Gerausch

Die Gerauschemisswerte wurden entsprechend EN ISO 3744 ermittelt.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschlieben, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

• Überprüfen Sie das Gerät auf Transportschäden. Etwaige Schäden sollen dem Transportunternehmen melden, mit dem der Kompressor angeliefert wurde.
  Die Aufstellung des Kompressors sollte in der Nähe des Verbrauchers erfolgen.
• Lange Luftleitungen und lange Zuleitungen (Verlägerungskabel) sind zu vermeiden.
  Auf trockene und staubfreie Ansaugluft achen.
  Den Kompressor nicht in feuchtem oder nassem Raum aufstellen.
• Der Kompressor darf nur in geeigneten Räumen (gut beluftet, Umgebungstemperatur +5^ bis 40^ ) betrieben werden. Im Raum dürfen sich keine Stäube, keine Säuren, Dämpfe, explosive oder entflambbare Gase befinden.
  Der Kompressor ist geeignet fur den Einsatz in trockenen Räumen. In Bereichen, in denen mit Spritzwasser garbeitet wird, ist der Einsatz nicht zulässig.
• Betreiben Sie das Gerät nur auf festem, ebenen Untergrund
• Verwenden Sie flexible Schlüche um eine Übertragung von unzulässigen Lasten auf das Rohrleitungssystem an der Verbindung der Kompressoranlage zum Rohrleitungssystem zu vermeiden.
• Es ist notwenig Abschneider, Fänger und Abflussmöglichkeiten zu verwenden, die zur Bearbeitung der vom Kompressor produzierten Flüssigkeiten vor Inbetriebsetzen der Kompressoranlage erforderlich sind.
  Zufuhrschlauche bei Drucken über 7 bar sollen mit einem Sicherheitskabel (z. B. einem Drahtseil) ausgestattet werden.

D

6. Montage und Inbetriebnahme

Hinweis!

Vor der Inbetriebnahme das Gerät unbedingt komplettt montieren!

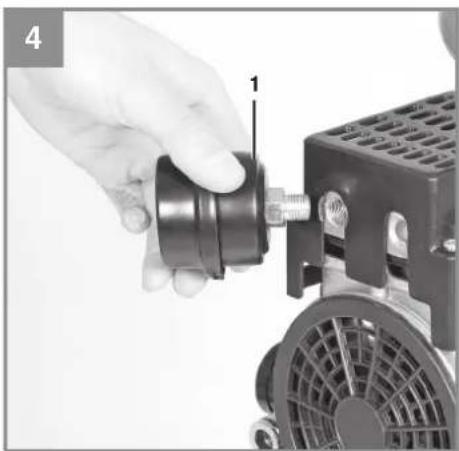

6.1 Montage des LuftfIt Iters (1)

Entfernen Sie mit einem Schraubenzieher den Transportdeckel am Luftfli iteranschluß. Schrauben Sie den beiliegenden Luftfli Iter ein (Abb. 4).

6.2.NetzanschluB

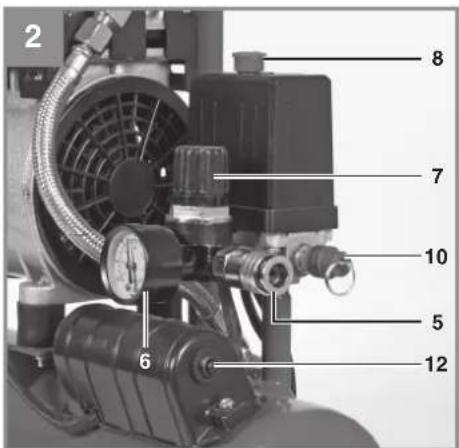

Der Motor ist mit einem Überlastschalter ausgestattet (Bild 2/Pos. 12). Bei Überlastung des Kompressors schaltet der Überlastschalter automatisch ab, um den Kompressor vor Überhitzung zu schützen. Sollete der Überlastschalter ausgelöst haben, schalten Sie den Kompressor am Ein-/Aus-Schalter (8) ab und warten Sie ab bis der Kompressor abgekühlt ist. Drücken Sie nun den Überlastschalter (18) ein und Schalten Sie den Kompressor wieder an.
- Lange Zuleitungen, sowie Verlängerungen, Kabeltrommeln usw. verursachen Spannungsbfall und können den Motoranlauf verhindern.
- Bei niedrigen Temperatures unter +5^ ist der Motoranlauf durch Schwergängigkeit gefahrdet.

6.3 Ein-/Aus-Schalter (8)

Durch Herausziehen des Ein-/Aus-Schalters (8) wird der Kompressor eingeschaltet.

Zum Ausschalten des Kompressors muss der Ein/Aus-Schalter (8) gedruckt werden. (Bild 2)

6.4 Druckeinstellung: (Abb. 1,2)

• Mit dem Druckregler (7) kann der Druck am Manometer (6) eingestellt werden.
• Der eingestellte Druck kann an der Schnell-kupplung (5) entnommen werden.

6.5 Druckschaltereinstellung

Der Druckschalter ist werkseitig eingestellt.

Einschaltdruck ca. 6 bar

Ausschaltdruck ca. 8 bar

7. Austausch der

Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifierte Person ersetzt werden, um Gefährdun-gen zu vermeiden.

8. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigung- und Wartungsarbeiten den Netzstecker.

Warning!

Warten Sie bis der Verdichter vollständig abgekühlt ist! Verbrennungsgefahr!

Warning!

Vor allen Reinigungs- und Wartungsarbeiten ist der Kessel drucklos zu machen.

Warning!

Schalten Sie nach der Benutzung das Gerät immer aus undziehen Sie den Netzstecker.

8.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehause so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese konnten die Kunststoffeile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
  Schlauch und Spritzwerkzeuge müssen vor Reinigung vom Kompressor getrennt werden. Der Kompressorarf nicht mit Wasser, Lösungsmitteln o. A. gereinigt werden.

D

8.2 Kondenswasser (Abb. 1)

Hinweis! Für dauerhafte Haltbarkeit des Druckbehalters (2) ist nach jedem Betrieb das Kondenswasser durch Off nen der Ablass-Schraube(11) abzulassen.

Kontrollieren Sie den Druckbehälter vor jedem Betrieb auf Rost und Beschädigungen. Der Kompressor dar nicht mit einem beschädigten oder rostigen Druckbehälter betrieben werden. Stellen Sie Beschädigungen fest, so wenden sie sichitte an die Kundendienstwerkstatt.

8.3 Sicherheitsventil (10)

Das Sicherheitsventil ist auf den hochstzulässigen Druck des Druckbehalters eingestellt. Es ist nicht zulässig, das Sicherheitsventil zu verstellen oder dessen Plombe zu entfernen. Damit das Sicherheitsventil im Bedarfsfall richtig funkioniert, sollte dies von Zeit zu Zeit betätig werden. Ziehen Sie so stark am Ring, bis die Druckluft hörbar abblast. AnschlieBendleen Sie den Ring wieder los.

8.4 Reinigen des Ansaugfi Iters (1)

Der Ansaugfi Iter verhindert das Einsaugen von Staub und Schmutz. Es ist notwendig, diesen Filter mindestens alle 300 Betriebsstunden zu reinigen. Ein verstoptfer Ansaugfi Iter vermindert die Leistung des Kompressors erheblich. Off nen Sie die Gehäusehälten des Luftfi Iters. Blasen Sie alle Teile des Filters mit Druckluft bei niedrigem Druck (ca. 3 bar) aus und montieren Sie dann den Filter in umgekehrter Reihenfolge.

Achten Sie bei der Reinigung auf ausreichenden Schutz gegen Staub (z.B. geeigneter Mundschutz).

8.5 Lagerung

Warning!

Ziehen Sie den Netzstecker, entluften Sie das Gerät und alle angeschlossenen Druckluftwerkzeuge. Stellen Sie den Kompressor so ab, dass dieser nicht von Unbefugten in Betrieb genommen werden kann.

Warning!

Den Kompressor nur in trockener und fur Unbefugte unzuganglicher Umgebung aufbewahren. Nicht kippen, nur stehend aufbewahren!

8.6 Transport

• Transportieren Sie das Gerät nur am Transportgriff.
  Schützen Sie das Gerät gegen unerwartete Schläge bzw. Vibrationen.

8.7 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden;

Typ des Gerätes
- Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preisere und Info fienden Sie unter www.isc-gmbh.info

9. Entsorgung und Wiederverwertung

Das Gerät beföndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist damit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführten werden. Das Gerät und dessen Zubehör bestehen aus verschiedene Materialien, wie z.B. Metall und Kunststoffe. Defekte Geräte gehörend nicht in den Hausmüll. Zur fachgerechten Entsorgung soll das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihrn keine Sammelstellebekannt ist, sollen den Sie bei der Gemeindeverwaltung nachfragen.

D

10. Mögliche Ausfallursachen

Problem Ursache Lösung
Kompressorläuft nicht	1. Netzspannung nicht vorhanden2. Netzspannung zu niedrig3. Außentemperatur zu niedrig4. Motor überhützt	1. Kabel, Netzstecker, Sicherung und Steckdose überprüften.2. Zu lange Verlängerungskabel vermeiden. Verlängerungs-kabel mit ausreichendem Aderquerschnitt verwenden.3. Nicht unter +5° C Außentemperatur betreiben.4. Motor abkühlen halten ggf. Ursache der Überhitzung beseitigen.
Kompressorläuft, jedoch kein Druck	1. Rückschlagventil (3) undicht2. Dichtungen kaputt.3. Ablss-Schraube für Kondens-water (11) undicht.	1. Rückschlagventil (3) ausauschen.2. Dichtungen überprüften, kaputte Dichtungen bei einer Fachwerkstatt ersetzen halten.3. Schraube per Hand nachziehen. Dichtung auf der Schraube überprüfen, ggf. ersetzen.
Kompressorläuft, Druck wird am Manometer angezeigt, jedoch Werkzeuge laufen nicht.	1.Schlauchverbindungenundicht.2. Schnellkupplung undicht.3. Zu weniger Druck am Druckregler eingestellt.	1.DruckluftschlauchundWerk-zeuge überprüften, ggf. aus-tauschen.2. Schnellkupplung überprüften, ggf. ersetzen.3. Druckregler weiter aufdrehen.

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmull!

Gemäß europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführten werden.

Recycling-Alternative zur Rücksendeauff ordierung:

Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendsung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Algerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschaft- und Abfallgesetze durchfuhlrt. Nicht betroften sind den Altgeräten beigeufige Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfaltigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der ISC GmbH zulässig.

Technische Änderungen vorbehalten

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmer. Diese stehen ihren für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleibteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfugung.

Es ist zu beachten, dass bei diesen Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien besteht werden.

Kategorie Beispiel
Verschleiße*Keilriemen,Luftfi Iter
Verbrauchsmaterial/Verbrauchsteile*
Fehlsteile

• nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.itte achten Sie auf eine genaue Fehlerbeschreibung und beantwerten Sie dazu in jedem Fall folgende Fragen:

• Hat das Gerät bereits einmal Funktioniert oder war es von Anfang an defekt?
• Ist Ihn vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)? Beschreiben Sie diese Fehlfunktion.

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Solle these gesät dennoch einmal nicht einwandfrei Funktionieren, bedauern wir thishr und bitten Sie, sich an unseren Servicdienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch tefo-nisch über die angegebene Servicerufnummer zur Verfugung. Für die Geltendmachung von Garantiansprüchen gilt folgenden:

1. These Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. tatsächliche Personen, die these Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. These Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufen seiner Neugeräte verspricht. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ohnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsehler berufen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt.itte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht fur den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

4. Schaden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

5. Schaden am Gerat, die durch missbrauchliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpm in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z.B. Schaden durch Herunterfallen) entstandens sind.

6. Schaden am Gerät oder an Teilen des Gerats, die auf einen gebrauchsgemänen, üblichen oder sonstigen natürlichen Verschleib zureckzuführen sind.

7. Die Garantiezeit beträgt 24 Monate und beginnnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkannten haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlssen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwa eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

8. Für die Geltendmachung Ihres Garantieanspruches melden Sieitte das defekte Gerat an unter: www.isc-gmbh.info. Halten Sieitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugerats bereit. Gerate, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmoglichkeit ausgeschlssen. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-riertes oder neues Gerat zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch freme Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerätitte an unsere Service-adresse.

Für Verschleib-, Verbrauchs- und Fehlsteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

D

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu ihrer Produkt auftreten, konnen Sie schnell und einfach unter www.isc-gmbh.info weitere Aktionen durchführren. Hier eine Beispiele:

Ersatzteile bestellen
Aktuelle Preisauskünfte
Verfugbarkeiten der Ersatzteile
Servicestellen Vorort fur Benzingeräte
Defekte Geräte anmelden
Garantieverlängerungen (nur bei bestimmten Geräten)
Bestellverfolgung

Wir freu den auf Ihren Besuch online unter www.isc-gmbh.info!

Telefon: 09951 / 95 920 00 Telefax: 09951/95 917 00

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

F

4. Technische gegevens

Beschermklasse: IP20

Gewicht van het apparatusat in kg: ca. 21,5 kg

Geluid

Inschakeldruk ca. 6 bar

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

EU

Konformitätserklarung

D erklart folgende Konformität gemäß EU-Richtlinie und Normen für Anteil

Kompressor TE-AC 6 Silent (Einhell)

2014/29/EU

2005/32/EC_2009/125/EC

2014/35/EU

2006/28/EC

X 2014/30/EU

2014/32/EU

2014/53/EC

2014/68/EU

(EU)2016/426

Notified Body:

(EU)2016/425

X 2011/65/EU

2006/42/EC

Annex IV Notified Body: Reg.No.:

2000/14/EC_2005/88/EC Annex V

Annex VI

Noise: measured Lwi = 77 dB (A); guaranteed Lwi = 78 dB (A) P=0.55 KW; L/0=cm

Notified Body:

INTERTEK TESTING & CERTIFICATION LTD (Notified Body 0359)

2012/46/EU-(EU)2016/1628

Emission No.:

Standard references: EN 1012-1; EN 60204-1; 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3

Landau/Isar, den 07.02.2019
