Producttype	TV-standaard (vloerstandaard)
Merk	Sony
Model	SUP50T1 (equivalent SU-P50T1)
Compatibiliteit tv's	Sony KE-42MR1 / KE-50MR1
Afmetingen (L x D x H)	600 x 321 x 602 mm
Gewicht	19,0 kg
Hoofdmateriaal	Staal (schatting)
Kleur	Zwart (schatting)
Aantal personen voor installatie	minimaal 2 personen
Benodigde gereedschappen	Kruiskopschroevendraaier
Aanbevolen aanhaalmoment	2,45 N·m
Inhoud van de verpakking	Hoofdconsole, steun, bevestigingsschroeven (2), verzonken schroeven (10), kabelclip (1)
Hoofdfuncties	Stabiele ondersteuning voor platte televisie, geïntegreerd kabelbeheer, veiligheidsverankering aan de muur
Kabelbeheer	Ja, met kabelclip en kabelbescherming
Veiligheidsvoorziening	Gaten voor metalen kabel voor muurverankering, bevestigingsschroeven voor het scherm
Onderhoud en reiniging	Zachte droge doek; hardnekkige vlekken: doek licht bevochtigd met verdund afwasmiddel, daarna afnemen met een droge doek
Gebruiksvoorschriften	Niet leunen, niet ophangen, ventilatieopeningen van het scherm niet blokkeren, verplaatsen zonder scherm
Vereiste installatie	Montage met schroeven, installatie op een vlak en stabiel oppervlak
Garantie	Niet gespecificeerd (zie verkopersvoorwaarden)
Repareerbaarheid	Reserveonderdelen niet vermeld; neem contact op met een erkende Sony-dealer
Handleiding beschikbaar in	Frans, Engels, Duits, etc. (gratis download)

Veelgestelde vragen - SUP50T1 SONY

Welke televisie kan op de SUP50T1-standaard worden geïnstalleerd?

Deze standaard is ontworpen voor Sony televisies van de modellen KE-42MR1 en KE-50MR1. Gebruik het niet met andere apparaten.

Hoeveel personen zijn nodig voor de installatie?

De installatie moet door minimaal twee personen worden uitgevoerd om ongelukken te voorkomen en stabiliteit te garanderen.

Welke gereedschappen zijn nodig voor de montage?

U heeft een kruiskopschroevendraaier nodig. Als u een elektrische schroevendraaier gebruikt, stel dan het aanhaalmoment in op 2,45 N·m.

Hoe de standaard reinigen?

Gebruik een zachte droge doek. Voor hardnekkige vlekken is een doek licht bevochtigd met verdund afwasmiddel geschikt, daarna afnemen met een droge doek. Gebruik geen chemicaliën.

Kan ik een televisie van een ander merk installeren?

Nee, deze standaard is specifiek ontworpen voor Sony televisies KE-42MR1 en KE-50MR1. Gebruik met andere apparaten kan schade of letsel veroorzaken.

Hoe de standaard beveiligen tegen vallen?

Leid een metalen kabel door de veiligheidsgaten aan de bovenkant van de hoofdconsole en bevestig deze aan de muur. Deze maatregel is essentieel, vooral bij aardbevingen.

Wat zijn de afmetingen en het gewicht van de standaard?

Afmetingen (L x D x H): 600 x 321 x 602 mm. Gewicht: 19,0 kg.

Moet ik de televisie verwijderen om de standaard te verplaatsen?

Ja, verwijder altijd het scherm voordat u de standaard verplaatst. Verplaatsen met het scherm geïnstalleerd kan vallen en letsel veroorzaken.

Waar kan ik de gebruiksaanwijzing downloaden?

De handleiding is gratis beschikbaar in PDF-formaat op de site notice-facile.com of op de officiële Sony-website. U kunt ook een vertaling aanvragen via e-mail.

Wat te doen als een onderdeel ontbreekt?

Controleer de inhoud van de verpakking: hoofdconsole, steun, bevestigingsschroeven (2), verzonken schroeven (10), kabelclip (1). Neem bij ontbreken contact op met uw Sony-dealer.

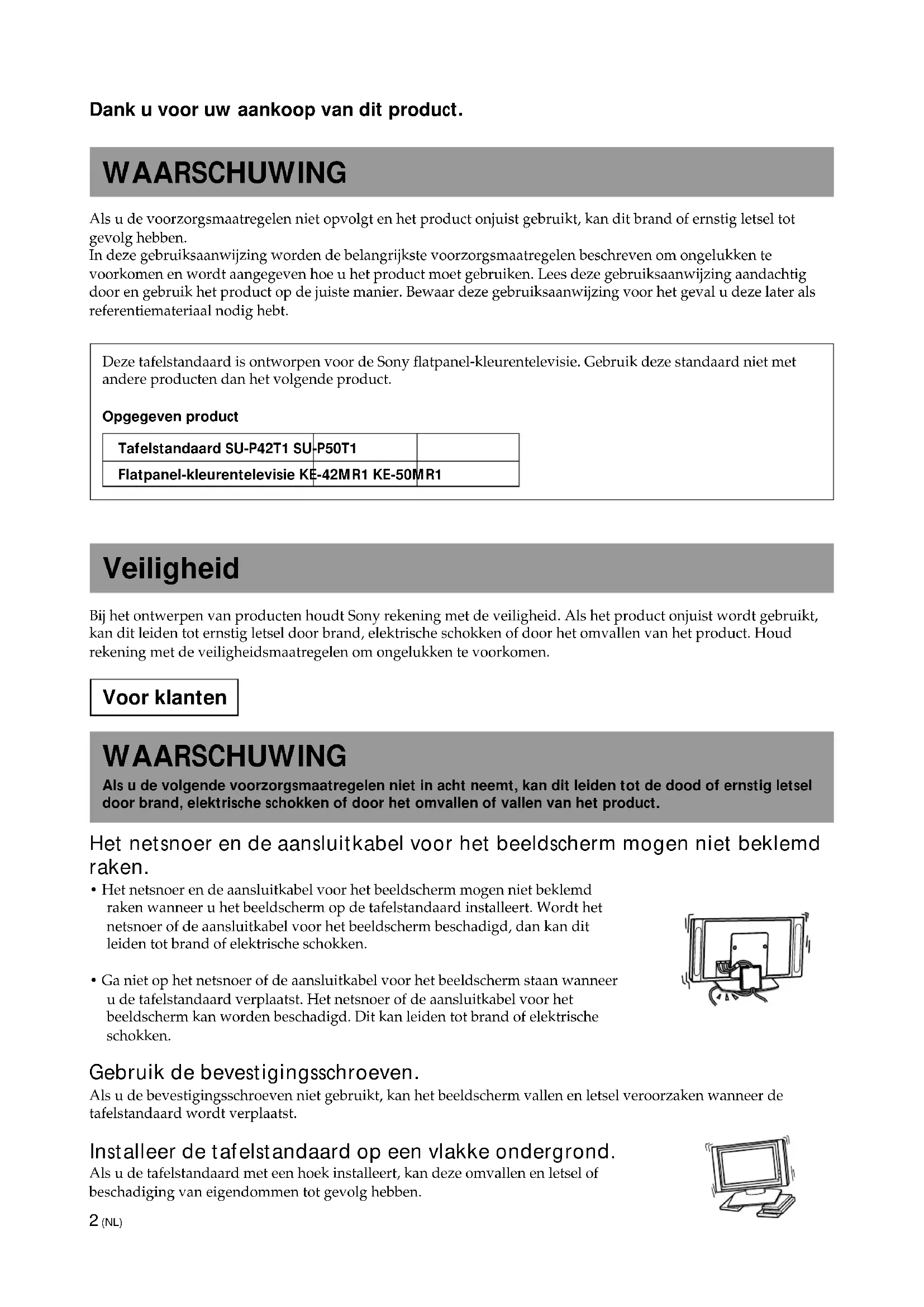

GEBRUIKSAANWIJZING SUP50T1 SONY

Als u de voorzorgsmaatregelen niet opvolgt en het product onjuist gebruikt, kan dit brand of ernstig letsel tot gevolg hebben.

In deze gebruiksaanwijzing worden de belangrijkste voorzorgsmaatregelen beschreven om ongelukken te voorkomen en wordt aangegeven hoe u het product moet gebruiken. Lees deze gebruiksaanwijzing aandachtig door en gebruik het product op de juiste manier. Bewaar deze gebruiksaanwijzing voor het geval u deze later als referentiemateriaal nodig hebt.

Deze tafelstandaard is ontworpen voor de Sony flatpanel-kleurentelevisie. Gebruik deze standaard niet met andere producten dan het volgende product.

Opgegeven product

Tafelstandaard SU-P42T1 SU-P50T1
Flatpanel-kleurentelevisie KE-42MR1 KE-50MR1

Veiligheid

Bij het ontwerpen van producten houdt Sony rekening met de veiligheid. Als het product onjuist wordt gebruikt, kan dit leiden tot ernstig letsel door brand, elektrische schokken of door het omvallen van het product. Houd rekening met de veiligheidsmaatregelen om ongelukken te voorkomen.

Voor klanten

WAARSCHUWING

Als u de volgende voorzorgsmaatregelen niet in acht neemt, kan dit leiden tot de dood of ernstig letsel door brand, elektrische schokken of door het omvallen of vallen van het product.

Het netsnoer en de aansluitkabel voor het beeldscherm mogen niet beklemd raken.

- Het netsnoer en de aansluitkabel voor het beeldscherm mogen niet beklemd raken wanneer u het beeldscherm op de tafelstandaard installeert. Wordt het netsnoer of de aansluitkabel voor het beeldscherm beschadigd, dan kan dit leiden tot brand of elektrische schokken.

- Ga niet op het netsnoer of de aansluitkabel voor het beeldscherm staan wanneer u de tafelstandaard verplaatst. Het netsnoer of de aansluitkabel voor het beeldscherm kan worden beschadigd. Dit kan leiden tot brand of elektrische schokken.

Gebruik de bevestigingsschroeven.

Als u de bevestigingsschroeven niet gebruikt, kan het beeldscherm vallen en letsel veroorzaken wanneer de tafelstandaard wordt verplaatst.

Installeer de tafelstandaard op een vlakke ondergrond.

Als u de tafelstandaard met een hoek installeert, kan deze omvallen en letsel of beschadiging van eigendommen tot gevolg hebben.

Installeer de tafelstandaard op een stevige ondergrond.

Als u de tafelstandaard op een instabiele ondergrond installeert, kan de standaard uit balans raken en omvallen of op de grond vallen. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben.

U moet voorzorgsmaatregelen treffen om te voorkomen dat de standaard omvalt.

Als u dit niet doet, kan de tafelstandaard omvallen tijdens een aardbeving en letsel of beschadiging van eigendommen tot gevolg hebben. Trek een metalen draad of iets dergelijks door de gaten van de beveiligingshulpstukken aan de bovenzijde van de hoofdsteun en bevestig de andere uiteinden van de metalen draden op de muur om de tafelstandaard vast te zetten en te voorkomen dat deze omvalt.

U moet niet op de tafelstandaard leunen of aan de tafelstandaard gaan hangen.

De tafelstandaard kan dan omvallen en letsel veroorzaken.

Blokkeer de ventilatiegaten van het beeldscherm niet.

Als u de ventilatiegaten van het beeldscherm blokkeert door de bovenzijde van het beeldscherm af te dekken met bijvoorbeeld een kleed, kan het beeldscherm oververhit worden. Dit kan brand veroorzaken.

Verplaats de standaard zoals wordt aangegeven in deze gebruiksaanwijzing.

Als de tafelstandaard op de verkeerde manier wordt verplaatst, kan deze omvallen en letsel veroorzaken.

Struikel niet over het netsnoer of de aansluitkabel voor het beeldscherm.

Als u over het netsnoer of de aansluitkabel voor het beeldscherm struikelt, kan de tafelstandaard omvallen. Dit kan letsel tot gevolg hebben.

Verplaats de tafelstandaard niet als het beeldscherm is geïnstalleerd.

Verwijder het beeldscherm voordat u de tafelstandaard verplaatst. Als u dit niet doet, kan het beeldscherm vallen en ernstig letsel veroorzaken.

Als u de volgende voorzorgsmaatregelen niet in acht neemt, kan dit leiden tot verwondingen of beschadiging van uw eigendommen.

Installeer geen andere apparatuur dan het opgegeven product.

Deze tafelstandaard is ontworpen voor het opgegeven product. Als u andere apparatuur dan het opgegeven product installeert, kan deze vallen en letsel of beschadiging van eigendommen tot gevolg hebben.

Voorzorgsmaatregelen

Veeg de standaard af en toe schoon met een droge, zachte doek om de standaard schoon te houden. Hardnekkige vlekken kunt u verwijderen met een doek die licht is bevochtigd met een mengsel van water en afwasmiddel. Veeg vervolgens het gebied schoon met een droge, zachte doek. Gebruik geen chemicaliën, zoals thinner of benzeen. Deze middelen kunnen de afwerking van de standaard beschadigen.

De tafelstandaard monteren

Voor Sony dealers

Voor Sony dealers

De volgende instructies zijn alleen bestemd voor Sony dealers. Lees de veiligheidsmaatregelen die hierboven worden beschreven, door en houd rekening met de veiligheid tijdens installatie, onderhoud en controle van dit product.

Het installatiewerk moet worden uitgevoerd door twee of meer personen.

Twee of meer personen moeten het installatiewerk uitvoeren wanneer het beeldscherm op de tafelstandaard wordt geïnstalleerd. Als één persoon het installatiewerk alleen uitvoert, kan dit leiden tot ongelukken of letsel.

Monteer de tafelstandaard op de juiste manier door de instructies in deze gebruiksaanwijzing te volgen.

Als schroeven loszitten of eruit vallen, kan de tafelstandaard overhellen en omvallen of kan het beeldscherm vallen. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben.

Volg de juiste procedure om het beeldscherm veilig te installeren.

Draai de schroeven stevig vast.

Als het beeldscherm niet veilig is geïnstalleerd, kan dit vallen en letsel veroorzaken.

Let op dat u uw handen en vingers niet bezeert tijdens het monteren van de tafelstandaard.

Let op dat u uw handen of vingers niet bezeert tijdens het monteren van de tafelstandaard of tijdens de installatie van het beeldscherm.

Voorzorgsmaatregelen bij de installatie

• Spreid het verpakkingsmateriaal of iets dergelijks op de vloer voordat u de tafelstandaard monteert.
• Installeer de standaard op een stevige, vlakke vloer. De standaard mag niet met een hoek of leunend in één richting worden geïnstalleerd. Neem de volgende voorzorgsmaatregelen in acht om dit te voorkomen.
• Als u de standaard op een zacht oppervlak, zoals een mat of vloerkleed, installeert, moet u eerst een plank op de gewenste locatie leggen.
• Installeer de standaard niet op een locatie waar deze wordt blootgesteld aan direct zonlicht of aan de warmte van een verwarmingsbron.
• Installeer de standaard niet op een hete of vochtige locatie of buiten.

Stap 1: De onderdelen controleren

Voor Sony dealers

• Leg een kruiskopschroevendraaier klaar voor gebruik.
• Let zeer goed op bij de installatie van de hoofdsteun om letsel te voorkomen.

Hoofdsteun (1 stuk) Standaard (1 stuk)

Naam Aantal
Bevestigingsschroef 2
Platkopschroef 10
Kabelklem 1

Stap 2: De hoofdsteun installeren

Voor Sony dealers

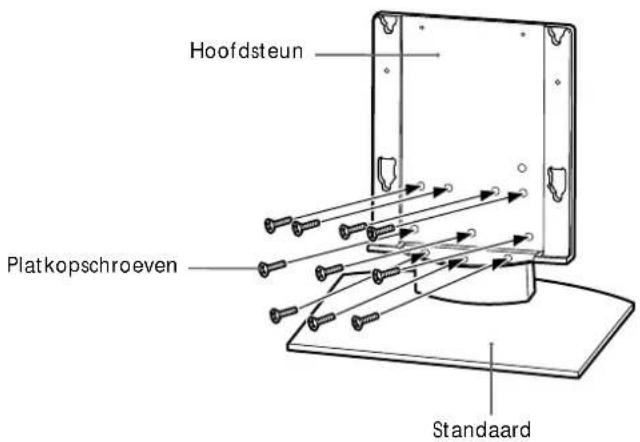

1 Lijn de hoofdsteun uit met de schroefgaten op de standaard. Bevestig vervolgens de hoofdsteun met tien platkopschroeven op de standaard.

De onderdelen moeten worden vastgehouden door twee of meer personen tijdens deze procedure.

Draai de 10 platkopschroeven stevig vast nadat u deze tijdelijk hebt vastgeschroefd.

Let op

• Houd de standaard goed vast en in balans.
• Als u de schroeven vastdraait met een elektrische schroevendraaier, mag de draaikracht maximaal 2,45 N·m zijn. Gebruik geen accuschroevendraaier.
  Als u een accuschroevendraaier of een elektrische schroevendraaier met een draaikracht van meer dan 2,45 N·m gebruikt, draait u de schroeven te vast. Zo kunnen onderdelen of schroeven worden beschadigd, waardoor de hoofdsteun van de standaard kan vallen. Dit kan letsel tot gevolg hebben.

Hoofdsteun Platkopschroeven Standaard

WAARSCHUWING

De installatie moet zijn voltooid voordat u de stekker van het netsnoer in het stopcontact steekt. Als het netsnoer onder of tussen de apparatuur beklemd raakt, kan dit leiden tot kortsluiting of elektrische schokken. Als u over het netsnoer of de aansluitkabel voor het beeldscherm struikelt, kan de standaard omvallen. Dit kan letsel tot gevolg hebben.

1

Installeer het beeldscherm op de tafelstandaard.

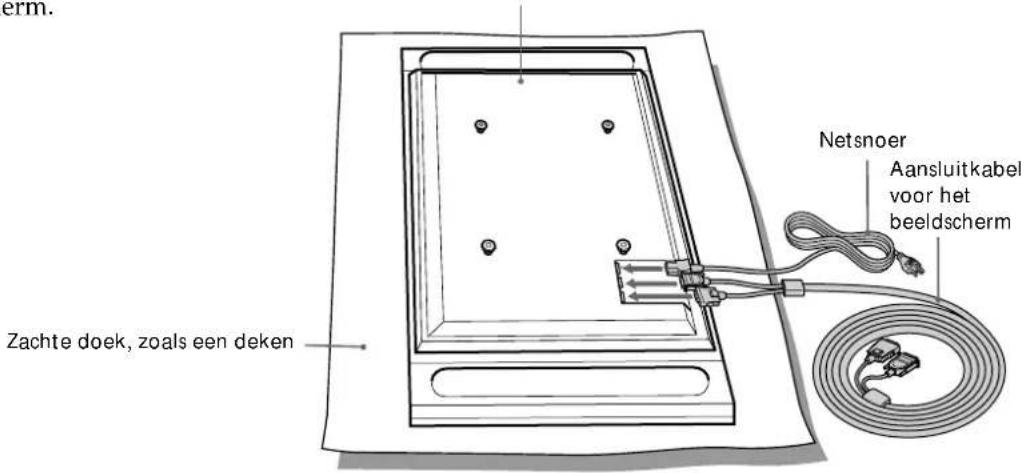

①Sluit het netsnoer en de aansluitkabel voor het beeldscherm aan op het beeldscherm.

Tip

Raadpleeg de gebruiksaanwijzing van de Sony flatpanel-kleurentelevisie (KE-42MR1/KE-50MR1) voor meer informatie over het aansluiten van het netsnoer en de aansluitkabel voor het beeldscherm.

1

Achterzijde van het beeldscherm

erm. Zachte doek, zoals een deken Netsnoer Aansluitkabel voor het beeldscherm

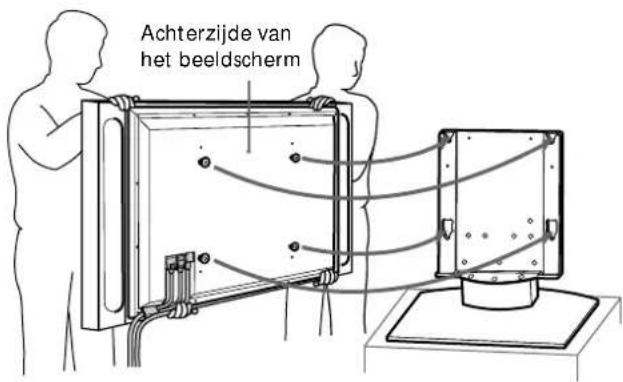

② Twee of meer personen moeten het beeldscherm links en rechts aan de boven- en onderzijde vasthouden als de haken aan de achterzijde van het beeldscherm in de bevestigingsgaten van de standaard worden geplaatst. Controleer of de haken aan de achterzijde van het beeldscherm volledig in de vier bevestigingsgaten zijn geplaatst.

Opmerking

Struikel niet over het netsnoer of de aansluitkabel voor het beeldscherm.

2

Achterzijde van het beeldscherm

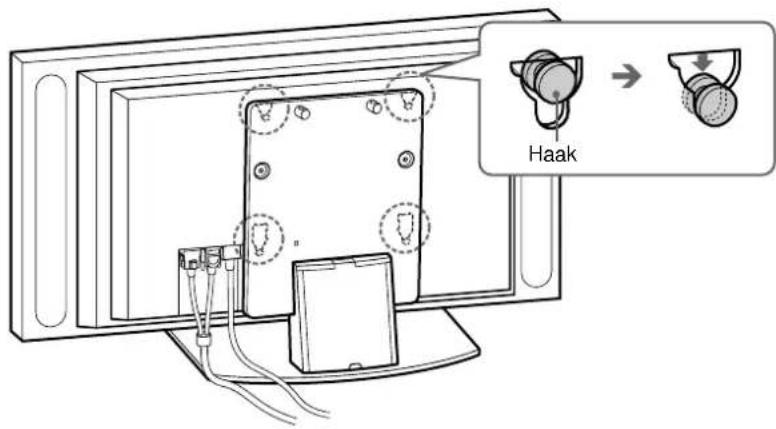

③Schuif het beeldscherm recht omlaag tot dit vastklikt.

Opmerkingen

• Schuif het beeldscherm volledig naar beneden. Controleer of het beeldscherm horizontaal op de standaard is geïnstalleerd.
• Houd de tafelstandaard vast als u het beeldscherm installeert.

3

Haak

2

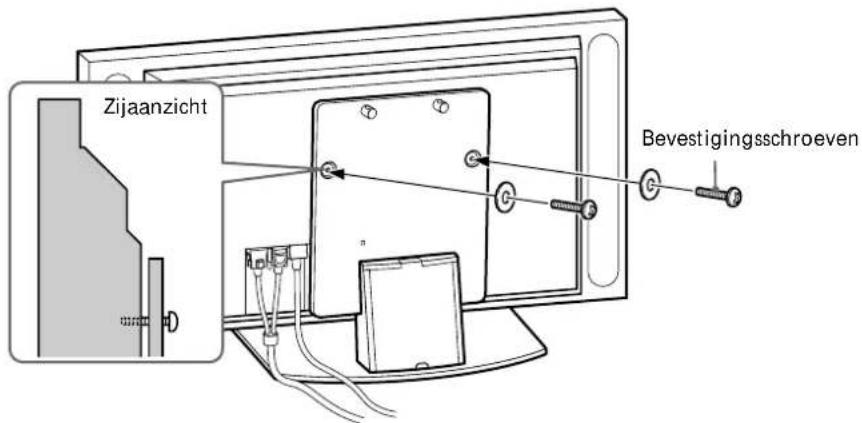

Bevestig het beeldscherm op de standaard met de twee bevestigingsschroeven.

Zijaanzicht Bevestigingsschroeven

3

Leid het netsnoer en de aansluitkabel voor het beeldscherm door de standaard.

1

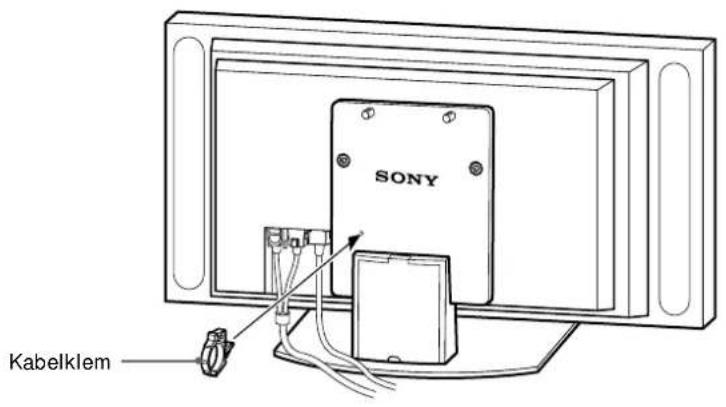

① Bevestig de kabelklem op de hoofdsteun.

SONY Kabelklem

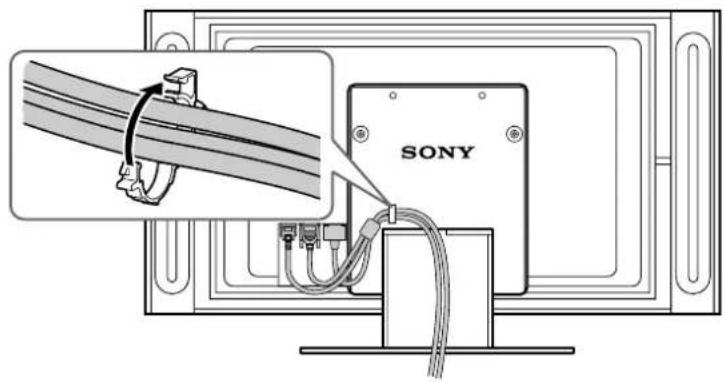

② Leid het netsnoer en de aansluitkabel voor het beeldscherm door de kabelklem en zet deze vast.

2

SONY

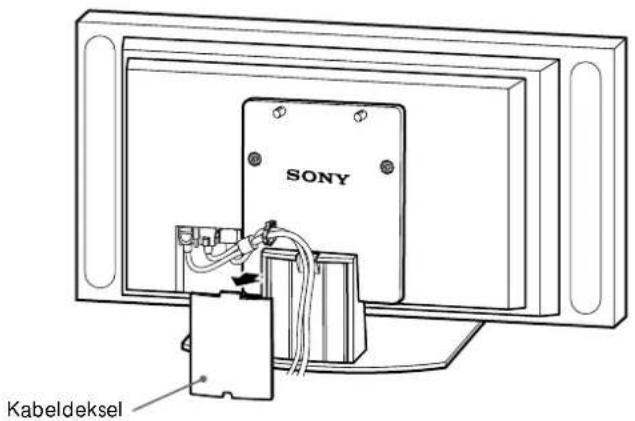

③ Verwijder het kabeldeksel van de standaard en leid het netsnoer en de aansluitkabel voor het beeldscherm in de standaard.

3

SONY Kabeldeksel

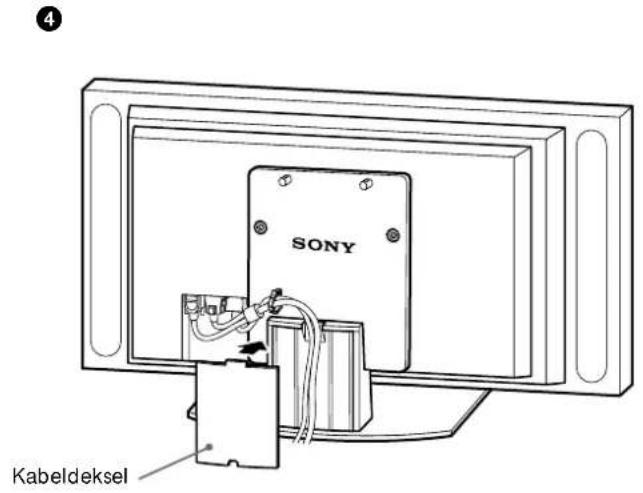

④Bevestig het kabeldeksel weer op de standaard.

SONY Kabeldeksel

4

U moet voorzorgsmaatregelen treffen om te voorkomen dat de standaard omvalt.

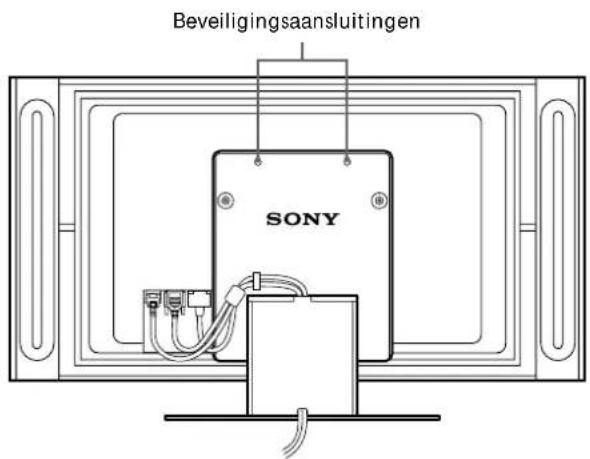

Trek een metalen draad of iets dergelijks door de gaten van de beveiligingshulpstukken aan de bovenzijde van de hoofdsteun en bevestig de andere uiteinden van de metalen draden op de muur om de tafelstandaard vast te zetten en te voorkomen dat deze omvalt.

WAARSCHUWING

U moet voorzorgsmaatregelen treffen om te voorkomen dat de standaard omvalt. Als u dit niet doet, kan de tafelstandaard omvallen tijdens een aardbeving en letsel of beschadiging van eigendommen tot gevolg hebben. Trek een metalen draad of iets dergelijks door de gaten van de beveiligingshulpstukken aan de bovenzijde van de hoofdsteun en bevestig de andere uiteinden van de metalen draden op de muur om de tafelstandaard vast te zetten en te voorkomen dat deze omvalt.

Beveiligingsaansluitingen SONY

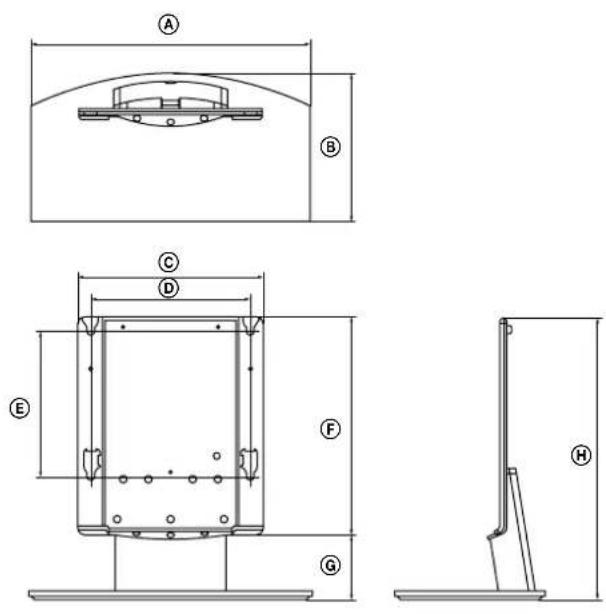

Technische gegevens

		SU-P42T1 SU-P50T1
Eenheid: (mm) A 500	600
	B 295 321
	C 392
	D 340
	E 310
	F 461
	G 141
	H 602
Gewicht: (kg) 16,0 19,0

Wijzigingen in ontwerp en technische gegevens voorbehouden zonder voorafgaande kennisgeving.
