SUP50T1 - TV-tilbehør SONY - Gratis bruksanvisning og manual

Produkttype	TV-stativ (gulvstativ)
Merke	Sony
Modell	SUP50T1 (tilsvarer SU-P50T1)
TV-kompatibilitet	Sony KE-42MR1 / KE-50MR1
Mål (L x D x H)	600 x 321 x 602 mm
Vekt	19,0 kg
Hovedmateriale	Stål (estimert)
Farge	Svart (estimert)
Antall personer for installasjon	Minimum 2 personer
Nødvendige verktøy	Stjerneskrutrekker
Anbefalt tiltrekkingsmoment	2,45 N·m
Innhold i emballasjen	Hovedkonsoll, stativ, festeskruer (2), forsenkede skruer (10), kabelbinder (1)
Hovedfunksjoner	Stabilt stativ for flatskjerm-TV, integrert kabelhåndtering, sikkerhetsforankring i vegg
Kabelhåndtering	Ja, med kabelbinder og kabelbeskyttelse
Sikkerhetsinnretning	Hull for stålkabel til veggforankring, festeskruer for skjerm
Vedlikehold og rengjøring	Tørr myk klut; gjenstridige flekker: klut lett fuktet med fortynnet oppvaskmiddel, deretter tørk med tørr klut
Bruksforholdsregler	Ikke len deg mot, ikke heng noe på, ikke blokker ventilasjonsåpningene på skjermen, transporter uten skjerm
Nødvendig installasjon	Montering med skruer, installasjon på flat og stabil overflate
Garanti	Ikke spesifisert (se selgers vilkår)
Reparerbarhet	Reservedeler ikke oppført; kontakt en autorisert Sony-forhandler
Bruksanvisning tilgjengelig på	Fransk, Engelsk, Tysk, osv. (gratis nedlasting)

Ofte stilte spørsmål - SUP50T1 SONY

Hvilken TV kan monteres på SUP50T1-stativet?

Dette stativet er laget for Sony TV-modellene KE-42MR1 og KE-50MR1. Ikke bruk det med andre enheter.

Hvor mange personer trengs for installasjon?

Installasjonen må utføres av minst to personer for å unngå ulykker og sikre stabilitet.

Hvilke verktøy trengs for montering?

Du trenger en stjerneskrutrekker. Hvis du bruker elektrisk skrutrekker, still tiltrekkingsmomentet til 2,45 N·m.

Hvordan rengjøre stativet?

Bruk en myk og tørr klut. For gjenstridige flekker, bruk en klut lett fuktet med fortynnet oppvaskmiddel, og tørk deretter med en tørr klut. Ikke bruk kjemikalier.

Kan jeg montere en TV fra et annet merke?

Nei, dette stativet er spesielt laget for Sony TV-er KE-42MR1 og KE-50MR1. Bruk med andre enheter kan føre til skade eller personskade.

Hvordan sikre stativet mot fall?

Før en stålkabel gjennom sikkerhetshullene på toppen av hovedkonsollen, og fest den til veggen. Dette er essensielt, spesielt ved jordskjelv.

Hva er målene og vekten på stativet?

Mål (L x D x H): 600 x 321 x 602 mm. Vekt: 19,0 kg.

Må jeg fjerne TV-en for å flytte stativet?

Ja, fjern alltid skjermen før du transporterer stativet. Transport med skjermen montert kan føre til fall og skade.

Hvor kan jeg laste ned bruksanvisningen?

Bruksanvisningen er tilgjengelig gratis i PDF på notice-facile.com eller på Sonys offisielle nettside. Du kan også be om oversettelse via e-post.

Hva gjør jeg hvis en del mangler?

Sjekk innholdet i emballasjen: hovedkonsoll, stativ, festeskruer (2), forsenkede skruer (10), kabelbinder (1). Hvis noe mangler, kontakt din Sony-forhandler.

BRUKSANVISNING SUP50T1 SONY

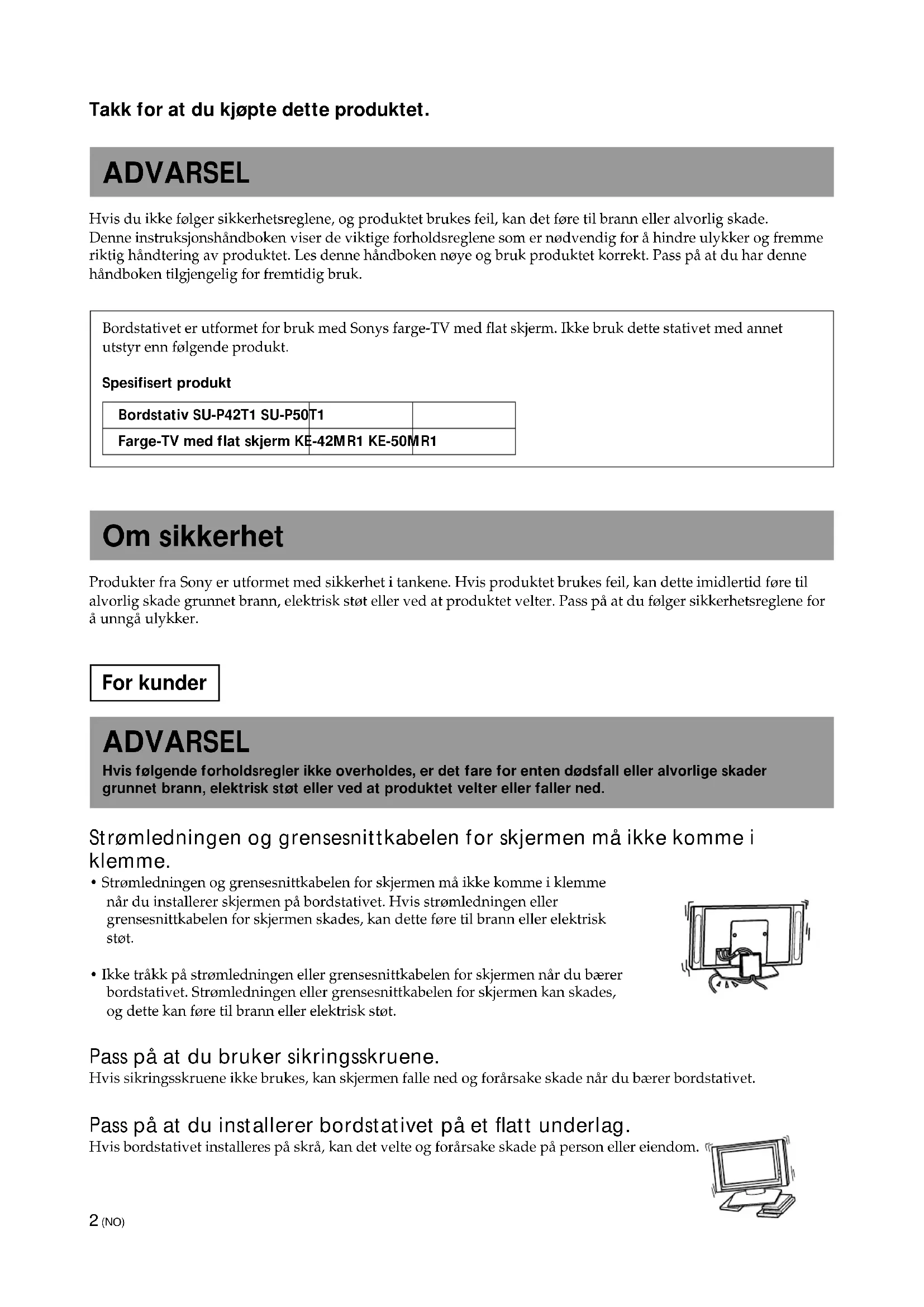

Takk for at du kjøpte dette produktet.

ADVARSEL

Hvis du ikke følger sikkerhetsreglene, og produktet brukes feil, kan det føre til brann eller alvorlig skade. Denne instruksjonshåndboken viser de viktige forholdsreglene som er nødvendig for å hindre ulykker og fremme riktig håndtering av produktet. Les denne håndboken nøye og bruk produktet korrekt. Pass på at du har denne håndboken tilgjengelig for fremtidig bruk.

Bordstativet er utformet for bruk med Sonys farge-TV med flat skjerm. Ikke bruk dette stativet med annet utstyr enn følgende produkt.

Spesifisert produkt

Bordstativ SU-P42T1 SU-P50T1
Farge-TV med flat skjerm KE-42MR1 KE-50MR1

Om sikkerhet

Produkter fra Sony er utformet med sikkerhet i tankene. Hvis produktet brukes feil, kan dette imidlertid føre til alvorlig skade grunnet brann, elektrisk støt eller ved at produktet velter. Pass på at du følger sikkerhetsreglene for å unngå ulykker.

For kunder

ADVARSEL

Hvis følgende forholdsregler ikke overholdes, er det fare for enten dødsfall eller alvorlige skader grunnet brann, elektrisk støt eller ved at produktet velter eller faller ned.

Pass på at du bruker sikringsskruene.

Hvis sikringsskruene ikke brukes, kan skjermen falle ned og forårsake skade når du bærer bordstativet.

Pass på at du installerer bordstativet på et flatt underlag.

Hvis bordstativet installeres på skrå, kan det velte og forårsake skade på person eller eiendom.

Pass på at du installerer bordstativet på et flatt underlag.

Hvis du installerer bordstativet på en ustabil overflate, kan det velte eller falle ned. Dette kan forårsake skade på person eller eiendom.

Pass på at du tar de nødvendige forholdsregler for å hindre at stativet velter.

Hvis du ikke gjør dette, kan bordstativet velte under et jordskjelv og forårsake skade på eiendom eller person. Trekk et tau eller lignende gjennom hullene i sikkerhetsfestene som finnes i den øvre del av hovedkonsollen, og fest de andre endene av tauet til veggen for å feste bordstativet og forhindre at det velter.

Ikke len deg på eller heng fra bordstativet.

Bordstativet kan velte og føre til skade.

Ikke blokker ventilasjonshullene på skjermen.

Hvis du blokkerer ventilasjonshullene på skjermen ved å dekke toppen av bordstativet med en klut eller lignende, kan skjermen bli overopphetet. Dette kan forårsake brann.

Pass på at du bærer stativet slik det er vist i denne håndboken.

Hvis du ikke bærer bordstativet på riktig måte, kan det velte og forårsake skade.

Unngå å snuble over strømledningen og grensesnittkabelen for skjermen.

Hvis du snubler over strømledningen eller grensesnittkabelen, kan bordstativet velte og forårsake skade.

Ikke bær bordstativet med skjermen installert på det.

Pass på at du fjerner skjermen før du bærer bordstativet. Hvis du ikke gjør dette, kan skjermen falle ned og forårsake skade på person.

Hvis følgende forholdsregler ikke følges, er det fare for at brukeren kan bli skadet eller at det kan forekomme skade på eiendom.

Ikke installer annet utstyr enn det spesifiserte produktet.

Bordstativet er utformet for bruk med det angitte produktet. Hvis du installerer annet utstyr enn de spesifiserte produktene, kan det falle og forårsake skade på person eller eiendom.

Forholdsregler

Tørk av stativet med en tørr, myk klut for å holde det rent. Vanskelige flekker kan fjernes med en klut som er fuktet med utvannet oppvaskmiddel. Tørk deretter av området med en tørr, myk klut. Ikke bruk kjemikalier, for eksempel en fortynner eller benzen, da dette kan skade overflaten på stativet.

Sette sammen bordstativet

For Sony-forhandlere

Til Sony-forhandlere

Anvisningene nedenfor er kun for Sony-forhandlere. Pass på å lese nøye gjennom sikkerhetsreglene som er beskrevet ovenfor, og konsentrer deg om sikkerheten under installasjon, vedlikehold og kontroll av produktet.

Kontroller at to eller flere personer utfører installasjonsarbeidet.

Kontroller at to eller flere personer utfører installasjonsarbeidet når skjermen installeres på bordstativet. Hvis én person gjør dette installasjonsarbeidet alene, kan dette føre til ulykker eller personskader.

Pass på at du setter sammen bordstativet på en sikker måte ved å følge instruksjonene i denne håndboken.

Hvis noen av skruene er løse eller faller ut, kan bordstativet bli skjevt og velte, eller skjermen kan falle. Dette kan forårsake skade på person eller eiendom.

Installer skjermen sikkert ved å følge riktig prosedyre.

Pass på at skruene er ordentlig festet.

Hvis skjermen ikke er ordentlig festet, kan den falle og forårsake skade.

Pass på at du ikke skader hendene eller fingrene når du setter sammen bordstativet eller når du installerer skjermen.

Forholdsregler for installasjonen

• Pass på at du sprer emballasjen e.l. over gulvet på forhånd när du setter sammen bordstativet.
• Installer stativet på et solid og flatt gulv. Ikke installer stativet i vinkel eller slik at det heller i én retning. Ta følgende forholdsregler for å unngå dette:

• Ha en Phillips-skrutrekker klar.
- Vær svært forsiktig for å unngå skade når du installerer hovedkonsollen.

Hovedkonsoll (1 del) Sokkel (1 del)

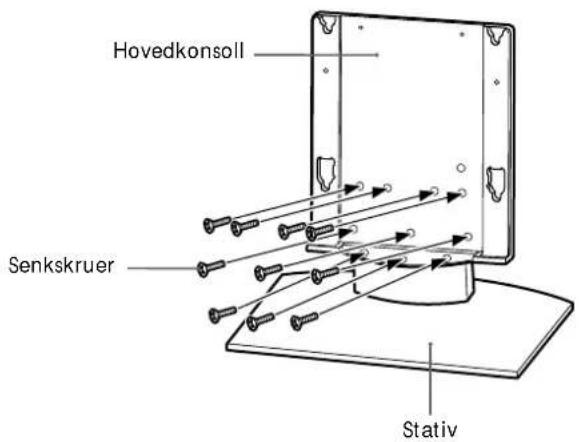

1 Juster hovedkonsollen over skruehullene på stativet. Fest deretter hovedkonsollen til stativet ved hjelp av ti senkskruer.

Kontroller at to eller flere personer holder delene under denne prosedyren.

Fest de ti senkskruene etter at du har skrudd dem i midlertidig.

Advarsel

• Pass på at stativet holdes fast og stabilt.
- Hvis du bruker en elektrisk skrutrekker til å feste skruene, må dreiemomentet være omtrent 2,45 N·m. Ikke bruk oppladbar skrutrekker.
Hvis du bruker oppladbare skrutrekkere med et annet dreiemoment enn 2,45 N·m, vil skruene skrus for hardt inn. Dette kan ødelegge deler eller skruer og føre til at hovedkonsollen ramler av stativet og gjør skade.

Hovedkonsoll Senkskruer Stativ

ADVARSEL

Pass på at installasjonen er fullført før du kobler strømledningen til vegguttaket. Hvis strømledningen blir klemt under eller mellom deler av utstyr, kan dette føre til en kortslutning eller elektrisk støt. Hvis du snubler over strømledningen eller grensesnittkabelen for skjermen, kan stativet velte, og dette kan føre til skade.

1 Installer skjermen på bordstativet.

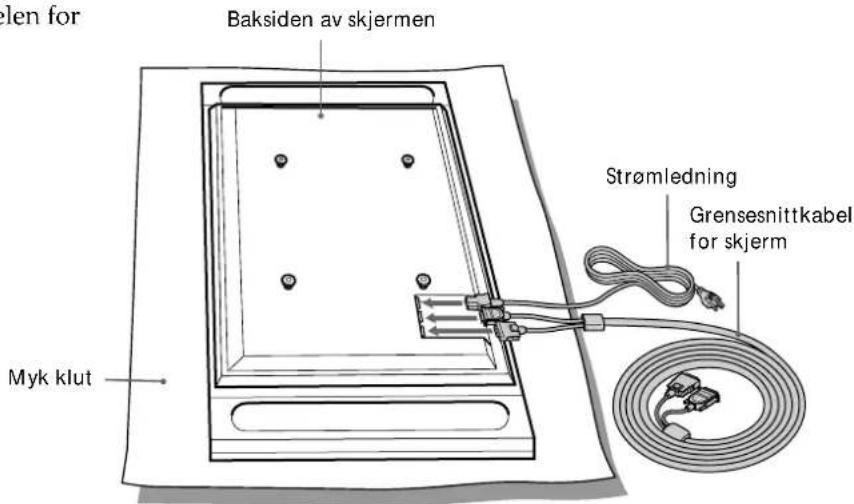

①Koble strømledningen og grensesnittkabelen for skjermen til skjermen.

Tips

Se instruksjonshåndboken for Sony farge-TV med flat skjerm (KE-42MR1/KE-50MR1) hvis du vil ha mer informasjon om å koble til strømledningen og grensesnittkabelen for skjermen.

1

Baksiden av skjermen Myk klut Strømledning Grensesnittkabel for skjerm

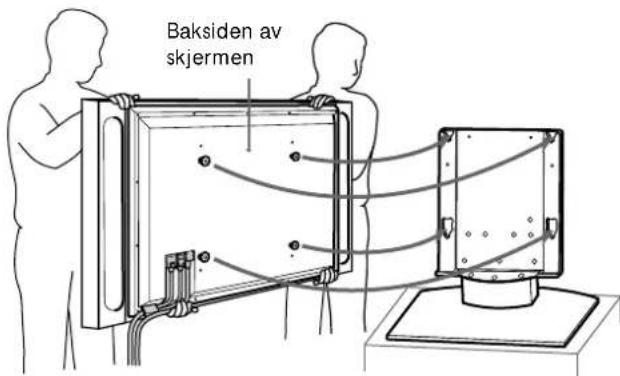

2 Kontroller at to eller flere personer holder høyre og venstre kant oppe og nede på skjermen mens de fester krokene på baksiden av skjermen i hullene i armaturet på stativet. Kontroller deretter at krokene på baksiden av skjermen er godt festet i de fire hullene i armaturet.

Merk

Unngå å snuble over strømledningen og grensesnittkabelen for skjermen.

2

Baksiden av skjermen

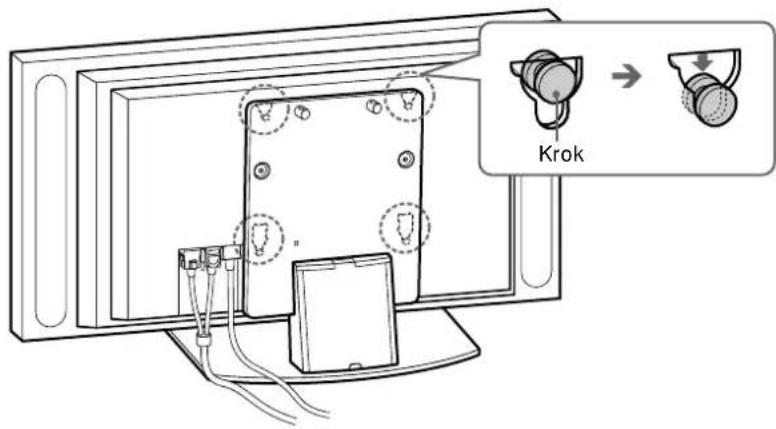

③Skyv skjermen rett ned til den klikker på plass.

Merk

• Skyv skjermen helt ned til bunnen. Kontroller at skjermen er installert horisontalt på stativet.
• Pass på at bordstativet står stabilt mens du installerer skjermen.

3

Krok

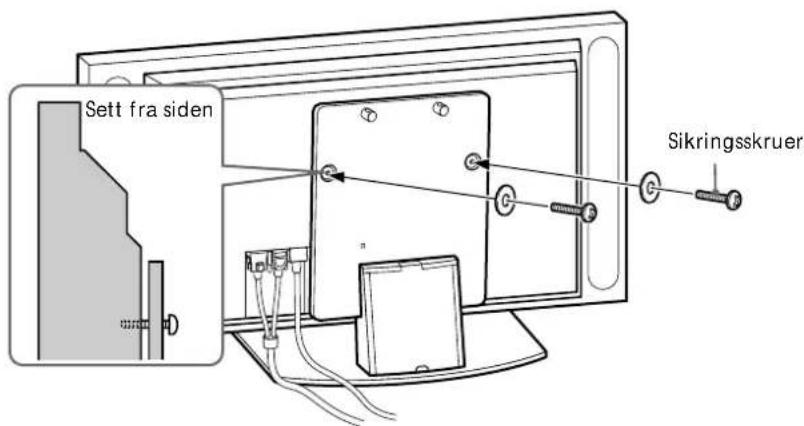

2 Fest skjermen til stativet med de to sikringsskruene.

Sett fra siden Sikringsskruer

3

Før strømledningen og grensesnittkabelen for skjermen gjennom stativet.

1

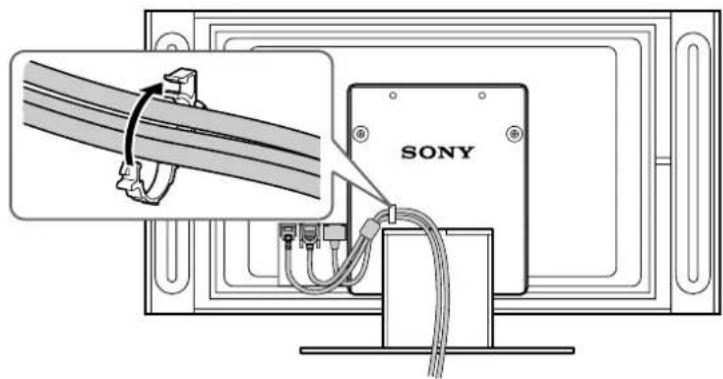

②Dra strømledningen og grensesnittkabelen gjennom kabelklemmen, og fest dem.

2

SONY

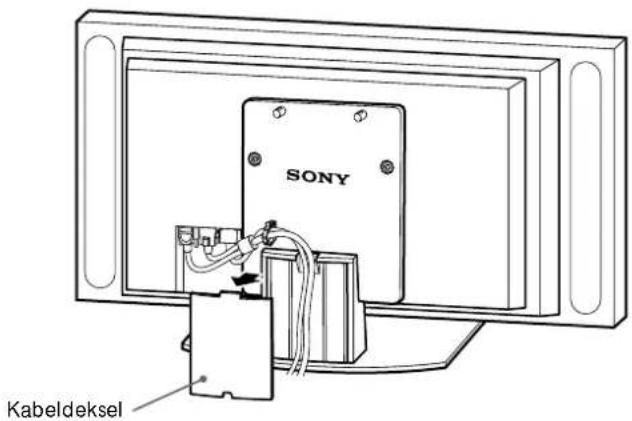

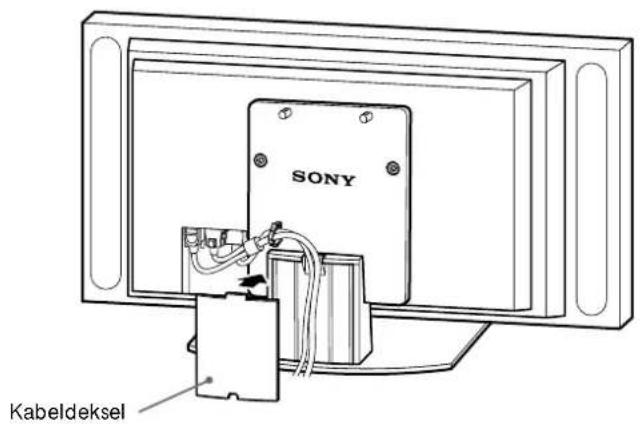

3 Fjern kabeldekselet fra stativet, og før strømledningen og grensesnittkabelen på innsiden av stativet.

3

SONY Kabeldeksel

④ Fest kabeldekselet til stativet igjen.

4

SONY Kabeldeksel

4

Ta nødvendige forholdsregler for å hindre at stativet velter.

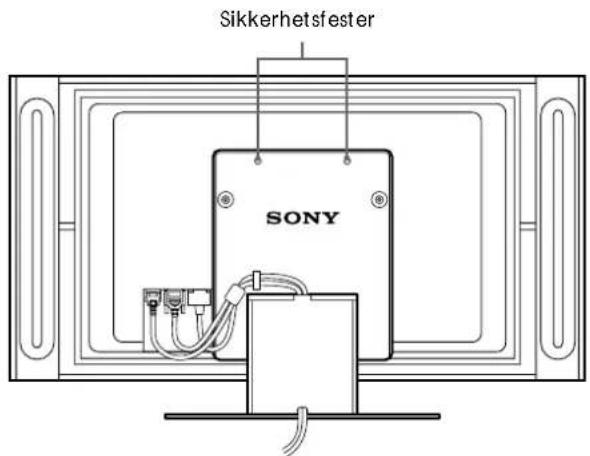

Trekk et tau eller lignende gjennom hullene i sikkerhetsfestene som finnes i den øvre delen av hovedkonsollen, og fest de andre endene av tauet til veggen for å feste bordstativet og forhindre at det velter.

ADVARSEL

Pass på at du tar de nødvendige forholdsregler for å hindre at stativet velter. Hvis du ikke gjør dette, kan bordstativet velte, f.eks. under et jordskjelv, og forårsake skade på eiendom eller person. Trekk et tau eller lignende gjennom hullene i sikkerhetsfestene som finnes i den øvre del av hovedkonsollen, og fest de andre endene av tauet til veggen for å feste bordstativet og forhindre at det velter.

Sikkerhetsfester SONY

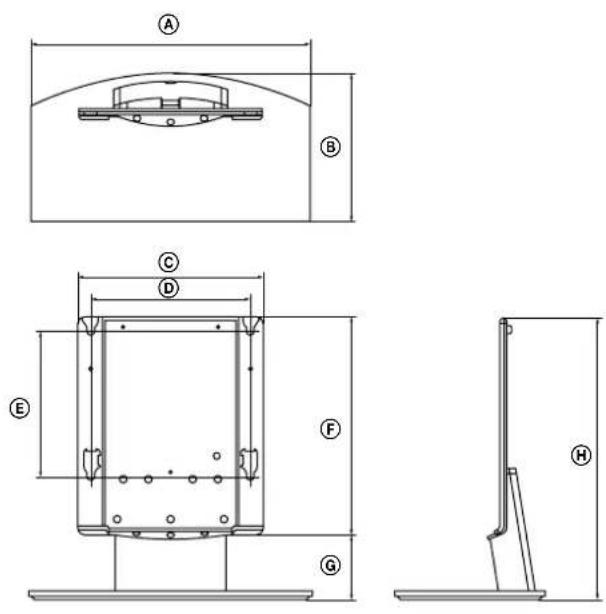

Spesifikasjoner

		SU-P42T1 SU-P50T1
Enhet: (mm) A 500 600
	B 295 321
	C 392
	D 340
	E 310
	F 461
	G 141
	H 602
Vekt: (kg) 16,0 19,0

Utforming og spesifikasjoner kan endres uten forvarsel.
