Ürün Tipi	Televizyon sehpası (zemin standı)
Marka	Sony
Model	SUP50T1 (eşdeğer: SU-P50T1)
TV Uyumluluğu	Sony KE-42MR1 / KE-50MR1
Boyutlar (G x D x Y)	600 x 321 x 602 mm
Ağırlık	19,0 kg
Ana Malzeme	Çelik (tahmini)
Renk	Siyah (tahmini)
Kurulum için kişi sayısı	En az 2 kişi
Gerekli Aletler	Yıldız tornavida
Önerilen sıkma torku	2,45 N·m
Paket İçeriği	Ana konsol, stand, sabitleme vidaları (2), havşa başlı vidalar (10), kablo bağı (1)
Ana Fonksiyonlar	Düz ekran TV için sabit stand, entegre kablo yönetimi, duvara güvenlik bağlantısı
Kablo Yönetimi	Evet, kablo bağı ve kablo koruması ile
Güvenlik Özellikleri	Duvara sabitleme için metal kablo delikleri, ekran sabitleme vidaları
Bakım ve Temizlik	Yumuşak kuru bez; inatçı lekeler: hafifçe seyreltilmiş bulaşık deterjanına batırılmış bez, ardından kuru bezle silin
Kullanım Önlemleri	Yaslanmayın, asmayın, ekran havalandırma deliklerini tıkamayın, ekransız taşıyın
Kurulum Gerekliliği	Vidalarla montaj, düz ve sağlam yüzeye kurulum
Garanti	Belirtilmemiş (satıcı koşullarına bakın)
Onarılabilirlik	Yedek parçalar listelenmemiş; yetkili Sony satıcısına başvurun
Kılavuz Mevcut Diller	Fransızca, İngilizce, Almanca vb. (ücretsiz indirme)

Sık sorulan sorular - SUP50T1 SONY

SUP50T1 standına hangi TV kurulabilir?

Bu stand, Sony KE-42MR1 ve KE-50MR1 modelleri için tasarlanmıştır. Diğer cihazlarla kullanmayın.

Kurulum için kaç kişi gereklidir?

Kurulum, kazaları önlemek ve stabiliteyi sağlamak için en az iki kişi tarafından yapılmalıdır.

Montaj için hangi aletler gereklidir?

Yıldız tornavida gereklidir. Elektrikli tornavida kullanıyorsanız, sıkma torkunu 2,45 N·m'ye ayarlayın.

Stand nasıl temizlenir?

Yumuşak kuru bir bez kullanın. İnatçı lekeler için, hafifçe seyreltilmiş bulaşık deterjanına batırılmış bir bez uygundur, ardından kuru bir bezle silin. Kimyasal ürünler kullanmayın.

Başka bir marka TV kurabilir miyim?

Hayır, bu stand özellikle Sony KE-42MR1 ve KE-50MR1 TV'ler için tasarlanmıştır. Diğer cihazlarla kullanım hasar veya yaralanmaya neden olabilir.

Stand düşmelere karşı nasıl güvence altına alınır?

Ana konsolun üst kısmındaki güvenlik deliklerinden bir metal kablo geçirin ve duvara sabitleyin. Bu önlem, özellikle deprem durumunda çok önemlidir.

Standın boyutları ve ağırlığı nedir?

Boyutlar (G x D x Y): 600 x 321 x 602 mm. Ağırlık: 19,0 kg.

Standı taşımak için TV'yi çıkarmalı mıyım?

Evet, standı taşımadan önce her zaman ekranı çıkarın. Ekran takılıyken taşımak düşmelere ve yaralanmalara neden olabilir.

Kullanım kılavuzunu nereden indirebilirim?

Kılavuz, notice-facile.com sitesinde veya Sony resmi sitesinde ücretsiz PDF formatında mevcuttur. Ayrıca e-posta ile çeviri talep edebilirsiniz.

Bir parça eksikse ne yapmalıyım?

Paket içeriğini kontrol edin: ana konsol, stand, sabitleme vidaları (2), havşa başlı vidalar (10), kablo bağı (1). Eksik olması durumunda Sony satıcınıza başvurun.

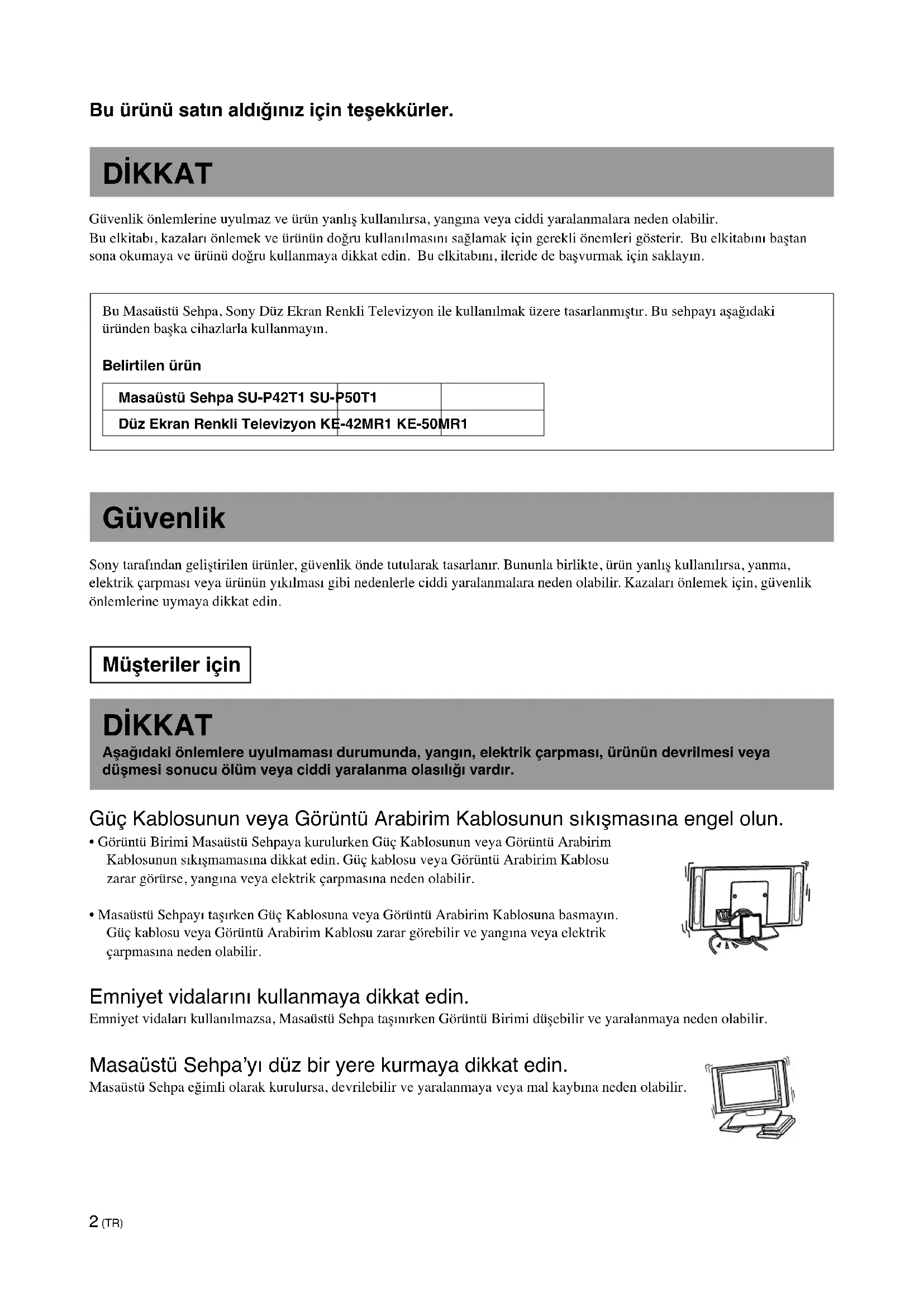

KULLANIM KILAVUZU SUP50T1 SONY

Güvenlik önlemlerine uyulmaz ve ürün yanlış kullanlırsa, yangına veya ciddi yaralanmalara neden olabilir.

Bu elkitabı, kazaları önlemek ve ürünün doğru kullanılmasını sağlamak için gerekli önemleri gösterir. Bu elkitabını baştan sona okumaya ve ürünü doğru kullanmaya dikkat edin. Bu elkitabını, ileride de başvurmak için saklayın.

Bu Masaüstü Sehpa, Sony Düz Ekran Renkli Televizyon ile kullanılmak üzere tasarlanmıştır. Bu sehpayı aşağıdaki üründen başka cihazlarla kullanmayın.

Belirtilen ürün

Masaüstü Sehpa SU-P42T1 SU-P50T1
Düz Ekran Renkli Televizyon KE-42MR1 KE-50MR1

Güvenlik

Sony tarafından geliştirilen ürünler, güvenlik önde tutularak tasarlanır. Bununla birlikte, ürün yanlış kullanılırsa, yanma, elektrik çarpması veya ürünün yıkılması gibi nedenlerle ciddi yaralanmalara neden olabilir. Kazaları önlemek için, güvenlik önlemlerine uymaya dikkat edin.

Müşteriler için

DİKKAT

Aşağıdaki önlemlere uyulmaması durumunda, yangın, elektrik çarpması, ürünün devrilmesi veya düşmesi sonucu ölüm veya ciddi yaralanma olasılığı vardır.

Güç Kablosunun veya Görüntü Arabirim Kablosunun sıkışmasına engel olun.

• Görüntü Birimi Masaüstü Sehpaya kurulurken Güç Kablosunun veya Görüntü Arabirim Kablosunun sıkışmamasına dikkat edin. Güç kablosu veya Görüntü Arabirim Kablosu zarar görürse, yangına veya elektrik çarpmasına neden olabilir.
• Masaüstü Sehpayı taşırken Güç Kablosuna veya Görüntü Arabirim Kablosuna basmayın. Güç kablosu veya Görüntü Arabirim Kablosu zarar görebilir ve yangına veya elektrik çarpmasına neden olabilir.

Emniyet vidalarını kullanmaya dikkat edin.

Emniyet vidaları kullanılmazsa, Masaüstü Sehpa taşınırken Görüntü Birimi düşebilir ve yaralanmaya neden olabilir.

Masaüstü Sehpa'yı düz bir yere kurmaya dikkat edin.

Masaüstü Sehpa eğimli olarak kurulursa, devrilebilir ve yaralanmaya veya mal kaybına neden olabilir.

Masaüstü Sehpa'yı sabit bir yüzeye kurmaya dikkat edin.

Masaüstü Sehpa'yı sabit olmayan bir yüzeye kurarsanız, dengesini kaybedip devrilebilir veya düşebilir. Bu da yaralanmaya veya mal kaybına neden olabilir.

Sehpanın yıkılmaması için önlem alın.

Aksi taktirde, Masaüstü Sehpa deprem durumunda yıkılıp yaralanmalara veya mal kaybına neden olabilir. Masaüstü Sehpa'yi sağlam biçimde bağlamak ve devrilmesini önlemek için, Ana Destek'in üst kısmında bulunan Emniyet Bağlantıları'nın deliklerinden bir tel veya benzerini geçirin ve tellerin diğer uçlarını duvara sabitleyin.

Masaüstü Sehpa'ya yaslanmayın ve asılmayın.

Masaüstü Sehpa yıkılıp yaralanmalara neden olabilir.

Görüntü Birimi'ndeki havalandırma deliklerini kapatmayın.

Masaüstü Sehpa'nın üstünü bir kumaş veya benzeri ile örterek Görüntü Birimi'ndeki havalandırma deliklerini kapatırsanız, Görüntü Birimi aşırı ısınabilir ve yangına neden olabilir.

Sehpayı bu elkitabında gösterilen şekilde taşımaya dikkat edin.

Masaüstü Sehpa yanlış taşımırsa devrilebilir veya yaralanmaya neden olabilir.

Güç Kablosuna veya Görüntü Arabirim Kablosuna takılmayın.

Güç kablosuna veya Görüntü Arabirim Kablosuna takılırsanız, Masaüstü Sehpa devrilip yaralanmalara neden olabilir.

Masaüstü Sehpa'yı, üstüne Görüntü Birimi kurulmuş olarak taşımayın.

Masaüstü Sehpa'yı taşimadan önce Görüntü Birimi'ni çıkarmaya dikkat edin. Aksi taktirde, Görüntü Birimi düşüp yaralanmalara neden olabilir.

Aşağıdaki önlemlere uyulmazsa, kullanıcı yaralanabilir veya mal kaybına uğrayabilir.

Belirtilen üründen başka gereçler kurmayın.

Masaüstü Sehpa, belirtilen ürünle birlikte kullanılmak üzere tasarlanmıştır. Belirtilenden başka ürün kurarsanız, düşüp yaralanmalara veya mal kaybına neden olabilir.

Önlemler

Sehpayı temizlemek için, belirli aralıklarla kuru ve yumuşak bir bez kullanın. İnatçı lekeler, sulandırılmış bulaşık deterjanıyla biraz ıslatılmış bir bezle çıkarılabilir. Ardından bölgeyi yumuşak, kuru bir bezle silin. Sehpanın parlakhığını bozabileceği için, tiner, benzin gibi kimyasal maddeler kullanmayın.

Masaüstü Sehpanın Montajı

Sony Saticıları için

Sony Saticıları için

Aşağıdaki yönergeler yalnızca Sony Saticıları içindir. Yukarıda açıklanan güvenlik önlemlerini okuyun ve bu ürünün kurulum, bakım ve denetim işlemleri sırasında güvenliğe gerekli dikkati gösterin.

Kurulum işinin en az iki kişi tarafından yapılmasını sağlayın.

Görüntü Birimi, Masaüstü Sehpa'nın üzerine kurulurken, kurulum işinin en az iki kişi tarafından yapılmasını sağlayın.

Kurulumu bir kişi tek başına yaparsa, kaza veya yaralanmaya neden olabilir.

Masaüstü Sehpa'yı bu elkitabındaki yönergeleri izleyerek güvenli biçimde monte etmeye dikkat edin.

Vidalardan biri gevşer veya düşerse, Masaüstü Sehpa eğilip devrilebilir veya Görüntü

Birimi düşebilir. Bu da yaralanmaya veya mal kaybına neden olabilir.

Görüntü Birimi'nin, yönergelere uyularak güvenli biçimde kurulmasına dikkat edin.

Vidaların iyice sıkılmasını sağlayın.

Görüntü Birimi sağlam biçimde kurulmazsa, düşer ve yaralanmalara neden olabilir.

Masaüstü Sehpa'yı monte ederken ellerinizi veya parmaklarını zı yaralamamaya dikkat edin.

Masaüstü Sehpa'yı monte ederken veya Görüntü Birimini kurarken ellerinizi veya parmaklarını zı yaralamamaya dikkat edin.

Kurulumla ilgili önlemler

• Masaüstü Sehpa'yı monte etmeden önce ambalaj malzemelerini zemine yaymaya dikkat edin.
• Schpayı sert ve düz bir zemin üzerine kurun. Schpanın eğimli veya bir yöne yüklenecek biçimde kurulmasına izin vermeyin. Bunu önlemek için aşağıdaki önlemlere uyun.

– Sehpayı paspas veya halı gibi yumuşak bir yüzeye kuracaksanız, belirlenen yere önce bir tahta yerleştirin.
– Sehpayı doğrudan güneş alan veya ısıticılara yakın yerlere kurmayın.
– Sehpayı sıcak veya nemli yerlere ya da dış mekanlara kurmayın.

1. Adım: Parçaları denetleme

Sony Saticıları için

• Önce bir yıldız tornavida hazırlayın.
• Ana Desteği kurarken yaralanmaları önlemek için çok dikkatli olun.

Ana Destek (1 parça) Sehpa (1 parça)

Adı Miktarı
Emniyet vidası 2
Havşa başlı vida 10
Kablo kelepçesi 1

2. Adım: Ana Desteği Kurma

Sony Saticıları için

1

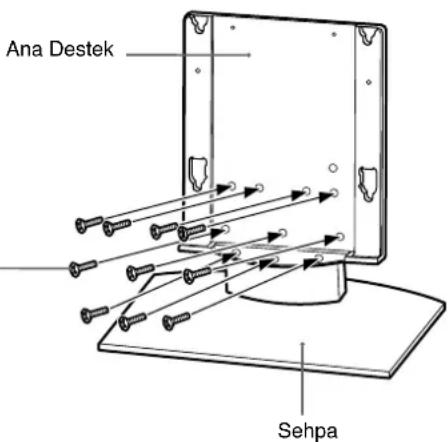

Ana Desteği sehpadaki vida delikleri üzerinden hizalayın. Daha sonra on tane havşa başlı vidayı kullanarak Ana Desteği sehpaya sabitleyin.

Bu işlem sırasında parçaları en az iki kişinin tutmasını sağlayın. 10 tane havşa başlı vidayı geçici olarak yerlerine taktıktan sonra tekrar iyice sıkın.

Dikkat

• Sehpayı sağlam ve sabit biçimde tutmaya dikkat edin.
• Vidalama işlemi için elektrikli tornavida kullandığınızda, sıkıştırma momenti yaklaşık 2.45 N·m olmalıdır. Darbeli tornavida kullanmayın.
  Darbeli tornavida ya da 2.45 N·m'den farklı sıkıştırma momenti olan elektrikli tornavida kullanırsanız, vidaları gereğinden fazla sıkarsınız. Bu durumda parçalar ya da vidalar zarar görebilir ve Ana Desteğin sehpadan düşmesine neden olarak yaralanmaya yol açabilir.

Havşa başlı vidalar

Ana Destek Sehpa

DİKKAT

Güç Kablosunu duvardaki prize takmadan önce kurulumun tamamlanmasına dikkat edin. Güç kablosu cihazın altında veya parçaları arasında sıkışırsa, kısa devreye veya elektrik çarpmasına neden olabilir. Güç Kablosuna veya Görüntü Arabirim Kablosuna takılırsanız, sehpa devrilebilir ve yaralanmaya neden olabilir.

1

Görüntü Birimini Masaüstü Sehpaya kurun.

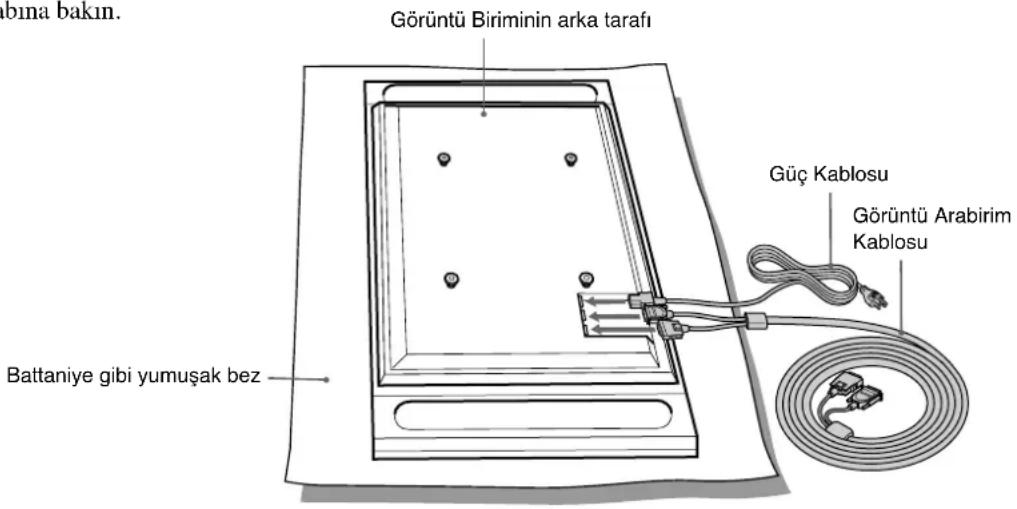

①Güç Kablosunu ve Görüntü Arabirim kablosunu Görüntü Birimine bağlayın.

ipucu

Güç Kablosunu ve Görüntü Arabirim Kablosunu bağlama konusunda ayrıntılı bilgi için Sony Düz Ekran Renkli Televizyon'un (KE-42MR1/KE-50MR1) yönerge elkitabına bakın.

1

abına bakın. Görüntü Biriminin arka tarafı Battaniye gibi yumuşak bez Güç Kablosu Görüntü Arabirim Kablosu

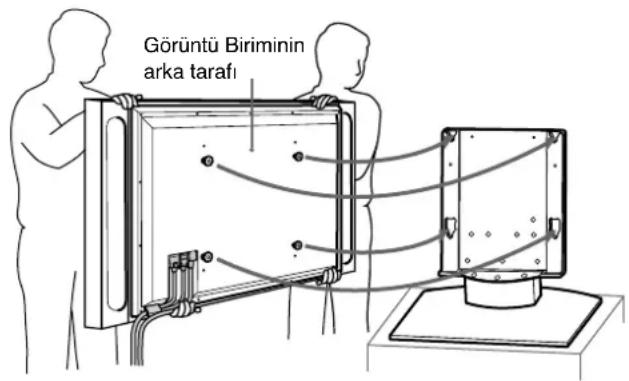

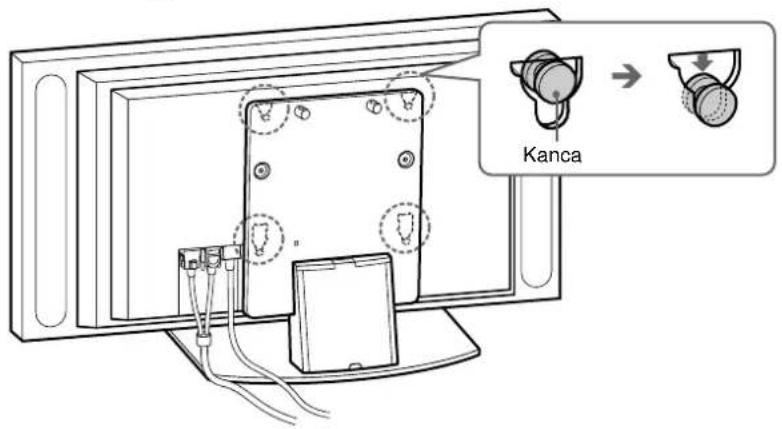

2 Görüntü Biriminin arkasındaki kancalar sehpanın sabitleyicilerindeki deliklere takılırken, Görüntü Biriminin üst ve alt kısmının sağ ve sol tarafını en az iki kişinin tutmasına dikkat edin. Daha sonra, Görüntü Biriminin arkasındaki kancaların sabitleyicideki dört deliğe tam takılıp takılmadığını denetleyin.

Not

Güç Kablosuna veya Görüntü Arabirim Kablosuna takılmayın.

2

Görüntü Biriminin arka tarafı

③ Görüntü Birimini, yerine oturuncaya kadar, düz olarak aşağı doğru kaydırın.

Notlar

• Görüntü Birimini dibe doğru tamamen kaydırın. Görüntü Biriminin sehpanın üstüne yatay olarak kurulduğundan emin olun.
• Görüntü Birimini kurarken Masaüstü Sehpayı sabit tutmaya dikkat edin.

3

Kanca

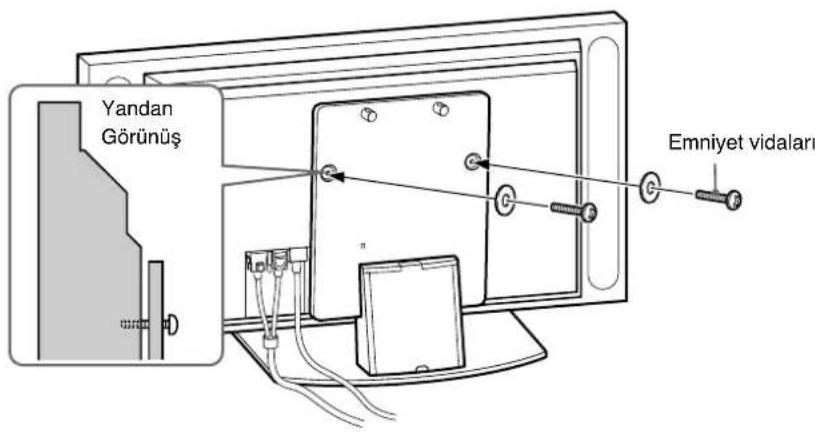

2 Görüntü Birimini iki emniyet vidasıyla sehpaya bağlayın.

Yandan Görünüş Emniyet vidaları

Güç Kablosunu ve Görüntü Arabirim Kablosunu sehpanın içinden geçirin.

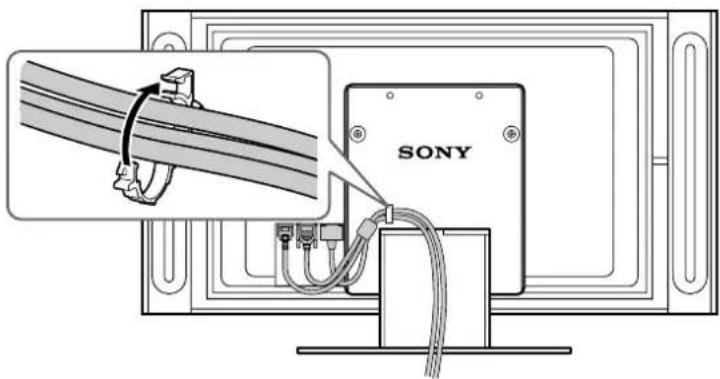

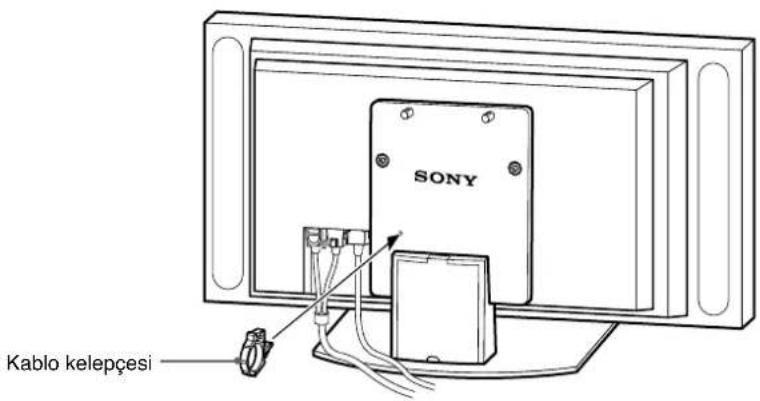

①Kablo kelepçesini Ana Desteğe takın.

1

SONY Kablo kelepçesi

②Güç Kablosunu ve Görüntü Arabirim Kablosunu kablo kelepçesinden geçirin ve sabitleyin.

2

SONY

③ Kablo Kapağını sehpadan çıkarın ve Güç Kablosunu ve Görüntü Arabirim Kablosunu sehpanın içinden geçirin.

3

SONY Kablo Kilifi

④Kablo Kapağını yeniden sehpaya takın.

4

SONY Kablo Kilifi

4

Sehpanın yıkılmaması için önlem alın.

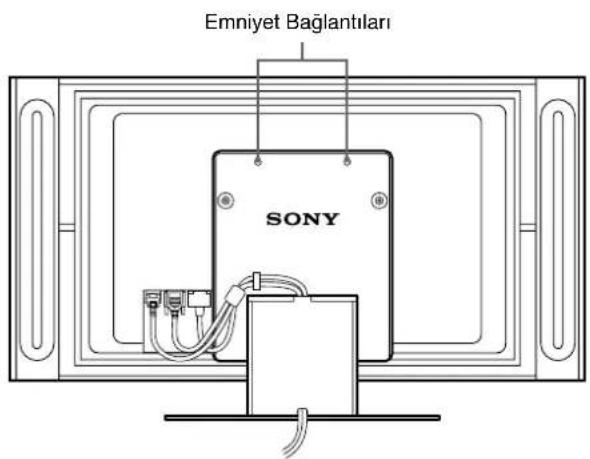

Masaüstü Sehpa'yı sağlam biçimde bağlamak ve devrilmesini önlemek için, Ana Destek'in üst kısmında bulunan emniyet bağlantılarının deliklerinden bir tel geçirin ve tellerin diğer uçlarını duvara sabitleyin.

DIKKAT

Sehpanın yıkılmaması için önlem alın. Aksi taktirde, Masaüstü Sehpa deprem durumunda yıkılıp yaralanmalara veya mal kaybına neden olabilir. Masaüstü Sehpa'yi sağlam biçimde bağlamak ve devrilmesini önlemek için, Ana Destek'in üst kısmında bulunan emniyet bağlantılarının deliklerinden bir tel geçirin ve tellerin diğer uçlarını duvara sabitleyin.

Emniyet Bağlantıları SONY

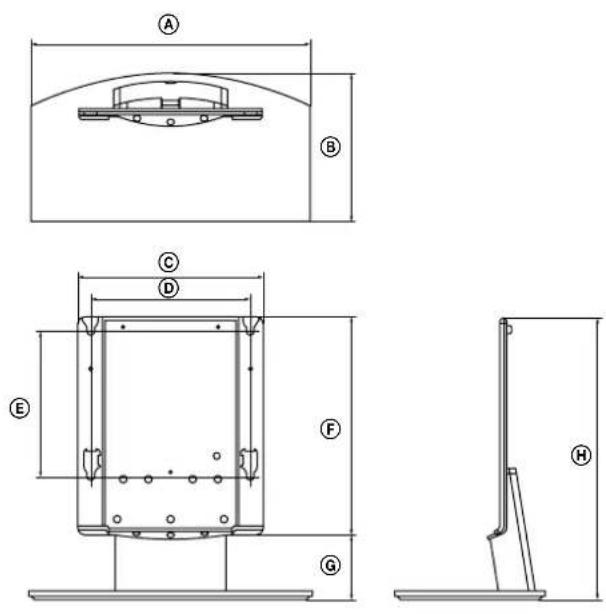

Teknik Özellikler

		SU-P42T1 SU-P50T1
Birim: (mm) A 500 600
	B 295 321
	C 392
	D 340
	E 310
	F 461
	G 141
	H 602
Ağırlık: (kg) 16.0 19.0

Tasarım ve teknik özellikler, haber verilmeksizin değiştirilebilir.
