Tuotetyyppi	TV-teline (lattiatuki)
Merkki	Sony
Malli	SUP50T1 (vastaa SU-P50T1)
TV-yhteensopivuus	Sony KE-42MR1 / KE-50MR1
Mitat (L x S x K)	600 x 321 x 602 mm
Paino	19,0 kg
Päämateriaali	Teräs (arvio)
Väri	Musta (arvio)
Asennukseen tarvittava henkilömäärä	Vähintään 2 henkilöä
Tarvittavat työkalut	Ristipääruuvimeisseli
Suositeltu kiristysmomentti	2,45 N·m
Pakkauksen sisältö	Pääkonsoli, tuki, kiinnitysruuvit (2), uppokantaruuvit (10), kaapelikiinnike (1)
Päätoiminnot	Vakaa tuki litteänäytön televisiolle, integroitu kaapelinhallinta, seinäkiinnitys turvakaapelille
Kaapelinhallinta	Kyllä, kaapelikiinnikkeellä ja kaapelisuojalla
Turvalaite	Reiät seinäkiinnityksen metallikaapelille, näytön kiinnitysruuvit
Huolto ja puhdistus	Pehmeä kuiva liina; pinttyneet tahrat: liina kevyesti kostutettuna laimennetulla astianpesuaineella, sitten pyyhittävä kuivalla liinalla
Käyttövarotoimet	Älä nojaa, älä ripusta, älä tuki näytön tuuletusaukkoja, kuljeta ilman näyttöä
Asennus vaaditaan	Kokoonpano ruuveilla, asennus tasaiselle ja vakaalle alustalle
Takuu	Ei määritelty (katso myyjän ehdot)
Korjattavuus	Varaosia ei ole listattu; ota yhteys valtuutettuun Sony-jälleenmyyjään
Käyttöohje saatavilla kielellä	Ranska, Englanti, Saksa jne. (ilmainen lataus)

Usein kysytyt kysymykset - SUP50T1 SONY

Minkä television voi asentaa SUP50T1-telineeseen?

Tämä teline on suunniteltu Sony-malleille KE-42MR1 ja KE-50MR1. Älä käytä muiden laitteiden kanssa.

Kuinka monta henkilöä tarvitaan asennukseen?

Asennus tulee suorittaa vähintään kahden henkilön toimesta onnettomuuksien välttämiseksi ja vakauden varmistamiseksi.

Mitä työkaluja tarvitaan kokoonpanoon?

Tarvitset ristipääruuvimeisselin. Jos käytät sähköruuvimeisseliä, aseta kiristysmomentiksi 2,45 N·m.

Kuinka teline puhdistetaan?

Käytä pehmeää ja kuivaa liinaa. Pinttyneisiin tahroihin sopii liina, joka on kevyesti kostutettu laimennetulla astianpesuaineella, pyyhi sitten kuivalla liinalla. Älä käytä kemikaaleja.

Voinko asentaa toisen merkin television?

Ei, tämä teline on suunniteltu erityisesti Sony KE-42MR1 ja KE-50MR1 -televisioille. Käyttö muiden laitteiden kanssa voi aiheuttaa vahinkoja tai vammoja.

Kuinka teline suojataan kaatumiselta?

Pujota metallikaapeli pääkonsolin yläosassa olevien turvareikien läpi ja kiinnitä se seinään. Tämä toimenpide on välttämätön, erityisesti maanjäristyksen varalta.

Mitkä ovat telineen mitat ja paino?

Mitat (L x S x K): 600 x 321 x 602 mm. Paino: 19,0 kg.

Pitääkö televisio poistaa telineen siirtämiseksi?

Kyllä, poista aina näyttö ennen telineen siirtämistä. Siirtäminen näytön ollessa asennettuna voi aiheuttaa putoamisia ja vammoja.

Mistä voin ladata käyttöohjeen?

Käyttöohje on saatavilla ilmaiseksi PDF-muodossa sivustolla notice-facile.com tai Sony:n virallisella sivustolla. Voit myös pyytää käännöstä sähköpostitse.

Mitä tehdä, jos osa puuttuu?

Tarkista pakkauksen sisältö: pääkonsoli, tuki, kiinnitysruuvit (2), uppokantaruuvit (10), kaapelikiinnike (1). Jos jotain puuttuu, ota yhteys Sony-jälleenmyyjääsi.

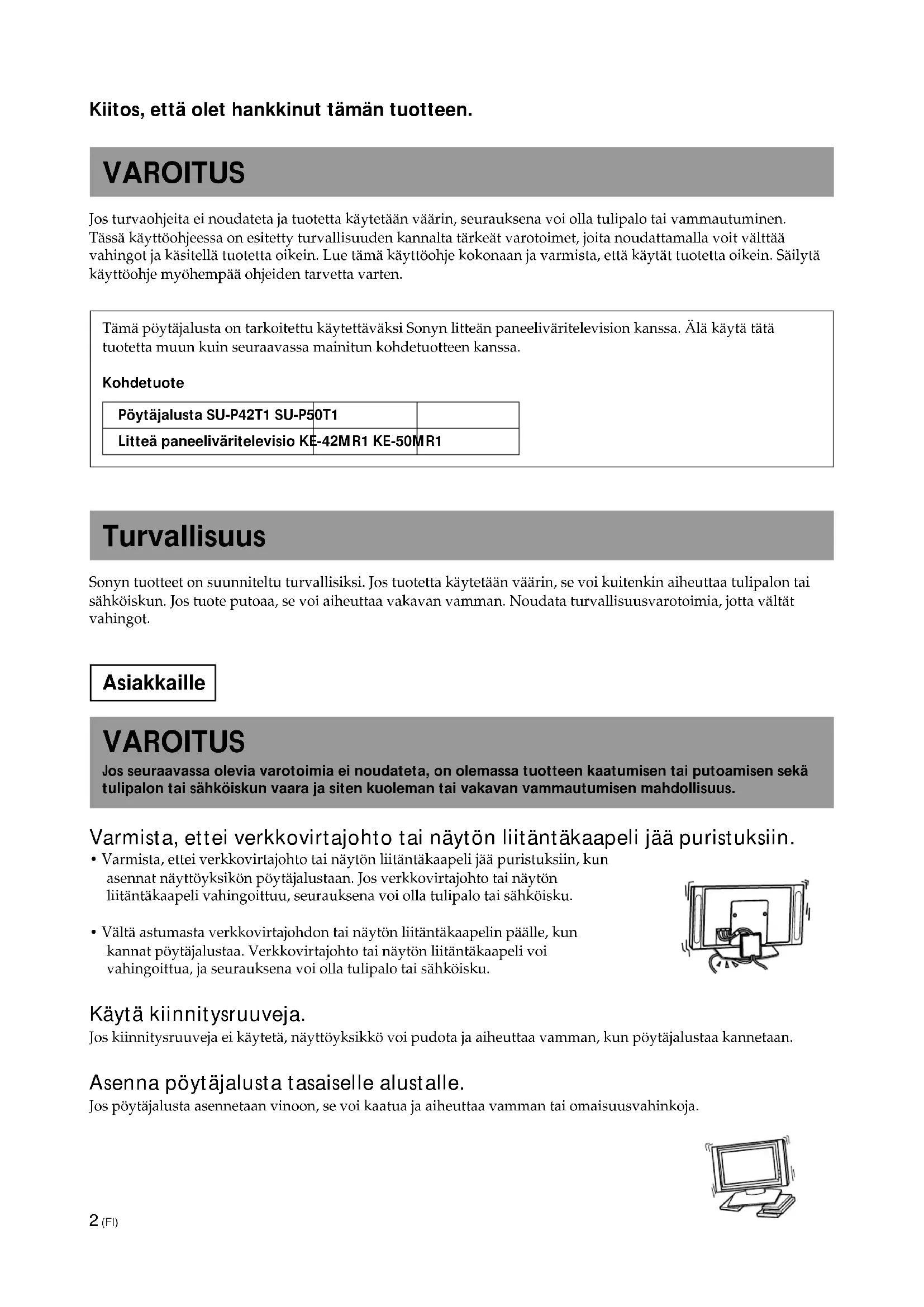

KÄYTTÖOHJE SUP50T1 SONY

Jos turvaohjeita ei noudateta ja tuotetta käytetään väärin, seurauksena voi olla tulipalo tai vammautuminen. Tässä käyttöohjeessa on esitetty turvallisuuden kannalta tärkeät varotoimet, joita noudattamalla voit välttää vahingot ja käsitellä tuotetta oikein. Lue tämä käyttöohje kokonaan ja varmista, että käytät tuotetta oikein. Säilytä käyttöohje myöhempää ohjeiden tarvetta varten.

Tämä pöytäjalusta on tarkoitettu käytettäväksi Sonyn litteän paneeliväritelevision kanssa. Älä käytä tätä tuotetta muun kuin seuraavassa mainitun kohdetuotteen kanssa.

Kohdetuote

Pöytäjalusta SU-P42T1 SU-P50T1
Litteä paneeliväritelevisio KE-42MR1 KE-50MR1

Turvallisuus

Sonnyn tuotteet on suunniteltu turvallisiksi. Jos tuotetta käytetään väärin, se voi kuitenkin aiheuttaa tulipalon tai sähköiskun. Jos tuote putoaa, se voi aiheuttaa vakavan vamman. Noudata turvallisuusvarotoimia, jotta vältät vahingot.

Asiakkaille

VAROITUS

Jos seuraavassa olevia varotoimia ei noudateta, on olemassa tuotteen kaatumisen tai putoamisen sekä tulipalon tai sähköiskun vaara ja siten kuoleman tai vakavan vammautumisen mahdollisuus.

Varmista, ettei verkkovirtajohto tai näytön liitäntäkaapeli jää puristuksiin.

• Varmista, ettei verkkovirtajohto tai näytön liitäntäkaapeli jää puristuksiin, kun asennat näyttöyksikön pöytäjalustaan. Jos verkkovirtajohto tai näytön liitäntäkaapeli vahingoittuu, seurauksena voi olla tulipalo tai sähköisku.
• Vältä astumasta verkkovirtajohdon tai näytön liitäntäkaapelin päälle, kun kannat pöytäjalustaa. Verkkovirtajohto tai näytön liitäntäkaapeli voi vahingoittua, ja seurauksena voi olla tulipalo tai sähköisku.

Käytä kiinnitysruuveja.

Jos kiinnitysruuveja ei käytetä, näyttöyksikkö voi pudota ja aiheuttaa vamman, kun pöytäjalustaa kannetaan.

Asenna pöytäjalusta tasaiselle alustalle.

Jos pöytäjalusta asennetaan vinoon, se voi kaatua ja aiheuttaa vamman tai omaisuusvahinkoja.

Asenna pöytäjalusta tukevalle alustalle.

Jos asennat pöytäjalustan epävakaalle alustalle, se voi kaatua tai pudota. Tällöin voi seurata vamma tai omaisuusvahinko.

Varmista, ettei jalusta pääse kaatumaan.

Muutoin pöytäjalusta voi kaatuessaan aiheuttaa vamman tai omaisuusvahinkoja. Pujota esimerkiksi rautalanka pääkiinnittimen yläosassa olevien turvakiinnitysosien reikien läpi ja kiinnitä rautalangan päät seinään. Näin voit ankkuroida pöytäjalustan paikalleen ja estää sen kaatumisen.

Älä nojaa pöytäjalustaan äläkä roiku siitä.

Pöytäjalusta voi kaatua ja aiheuttaa vamman.

Älä peitä näyttöyksikön tuuletusaukkoja.

Jos peität näyttöyksikön tuuletusaukot esimerkiksi asettamalla liinan pöytäjalustan päälle, näyttöyksikkö voi ylikuumentua ja aiheuttaa tulipalon.

Kanna jalustaa tässä käyttöohjeessa kuvatulla tavalla.

Jos pöytäjalustaa kannetaan väärin, se voi kaatua ja aiheuttaa vamman.

Varo kompastumasta verkkovirtajohtoon tai näytön liitäntäkaapeliin.

Jos kompastut verkkovirtajohtoon tai näytön liitäntäkaapeliin, pöytäjalusta voi kaatua ja aiheuttaa vamman.

Älä kanna pöytäjalustaa, kun näyttöyksikkö on asennettuna siihen.

Irrota näyttöyksikkö ennen pöytäjalustan kantamista. Muutoin näyttöyksikkö voi pudota ja aiheuttaa vamman.

Jos seuraavassa olevia varotoimia ei noudateta, käyttäjä voi vammautua tai voi aiheutua omaisuusvahinkoja.

Tähän jalustaan saa asentaa vain mainitun kohdetuotteen.

Tämä pöytäjalusta on tarkoitettu käytettäväksi vain mainitun kohdetuotteen kanssa. Jos asennat muun laitteen kuin mainitun kohdetuotteen, laite voi pudota ja aiheuttaa vamman tai omaisuusvahinkoja.

Varotoimet

Pyyhi aika ajoin jalusta puhtaaksi kuivalla, pehmeällä liinalla. Pinttyneet tahrat voit poistaa liinalla, joka on kostutettu kevyesti miedolla astianpesuaineliuoksella. Pyyhi alue lopuksi kuivalla, pehmeällä liinalla. Älä käytä puhdistuksessa liuottimia, kuten tinneriä tai bensiiniä, sillä ne voivat vahingoittaa jalustan pintaa.

Pöytäjalustan kokoaminen

Sony-jälleenmyyjille

Sony-jälleenmyyjille

Seuraavat ohjeet on tarkoitettu vain Sony-jälleenmyyjille. Lue edellä kuvatut turvaohjeet ja varmista turvallisuus tämän tuotteen asennuksen, kunnossapidon ja tarkastuksen aikana.

Varmista, että asennustyöhön osallistuu vähintään kaksi henkilöä.

Varmista, että vähintään kaksi henkilöä osallistuu näyttöyksikön asentamiseen pöytäjalustaan. Jos yksi henkilö suorittaa asennuksen, seurauksena voi olla vammautuminen tai omaisuusvahinko.

Asenna pöytäjalusta turvallisesti tässä käyttöohjeessa olevien ohjeiden mukaan.

Jos jokin ruuveista jää löysäksi tai on poissa paikaltaan, pöytäjalusta voi kallistua ja kaatua tai näyttöyksikkö voi pudota. Tällöin voi seurata vamma tai omaisuusvahinko.

Asenna näyttöyksikkö annettujen ohjeiden mukaan pitävästi.

Kirstä ruuvit tiukasti.

Jos näyttöyksikköä ei asenneta pitävästi, se voi pudota ja aiheuttaa vamman.

Varo vahingoittamasta käsiäsi tai sormiasi pöytäjalustan asennuksen aikana.

Varo vahingoittamasta käsiäsi tai sormiasi pöytäjalustan ja näyttöyksikön asennuksen aikana.

Asennusta koskevat varotoimet

• Aseta etukäteen lattian suojaksi esimerkiksi pakkauslaatikon pahvia, kun kokoat pöytäjalustan.
• Asenna jalusta tukevalle ja suoralle lattialle. Varmista, että jalusta asennetaan pystysuoraan niin, ettei se ole kallistuneena mihinkään suuntaan. Voit tehdä tämän noudattamalla seuraavia ohjeita.
  – Jos asennat jalustan pehmeälle alustalle, esimerkiksi matolle, sijoita ensin asennuskohtaan sopiva levy.
• Älä asenna jalustaa lämmityslaitteen lähelle tai paikkaan, jossa se on alttiina suoralle auringonvalolle.
• Älä asenna jalustaa kuumaan tai kosteaan paikkaan tai ulos.

Vaihe 1: Tarkasta osat

Sony-jälleenmyyjille

• Varaa ristipääruuvitaltta saatavillesi etukäteen.
• Ole erityisen varovainen pääkiinnitintä asentaessasi, jotta vältät vammat.

Pääkiinnitin (1 kpl) Jalusta (1 kpl)

Nimi Määrä
Kiinnitysruuvi 2
Uppokantaruuvi 10
Kaapelinpuristin 1

Vaihe 2: Asenna pääkiinnitin

Sony-jälleenmyyjille

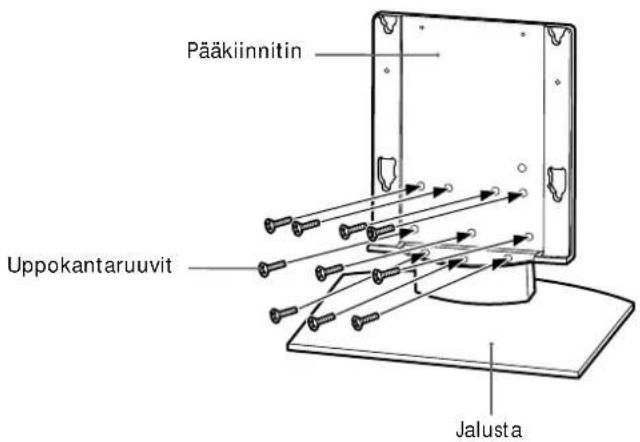

1 Aseta pääkiinnitin jalustassa olevien ruuvinreikien kohdalle. Kiinnitä pääkiinnitin sitten jalustaan kymmenellä uppokantaruuvilla.

Varmista, että vähintään kaksi henkilöä pitelee osia tämän toimenpiteen aikana. Kun olet kiertänyt 10 uppokantaruuvia paikoilleen, kirstä ruuvit vielä uudelleen.

Varoitus

• Pitele jalustaa tiukasti ja pidä se vakaana.
• Jos kiristät ruuvit sähkökäyttöisellä ruuvinvääntimellä, kiristysvoiman on oltava noin 2,45 N·m. Älä käytä ruuvien kiristämisessä iskuporakonetta. Jos kiristät ruuvit iskuporakoneella tai sellaisella sähkökäyttöisellä ruuvinvääntimellä, jonka vääntövoima on suurempi, ruuvit kiristyvät liikaa. Tällöin ruuvit tai kiinnitysosat voivat vahingoittua, ja pääkiinnitin voi pudota jalustasta ja aiheuttaa vamman.

Pääkiinnitin Uppokantaruuvit Jalusta

VAROITUS

Suorita asennus loppuun ennen verkkovirtajohdon liittämistä pistorasiaan. Jos verkkovirtajohto jää puristuksiin laitteiden alle tai väliin, seurauksena voi olla oikosulku tai sähköisku. Jos kompastut verkkovirtajohtoon tai näytön liitäntäkaapeliin, jalusta voi kaatua ja aiheuttaa vammoja.

1 Asenna näyttöyksikkö pöytäjalustaan.

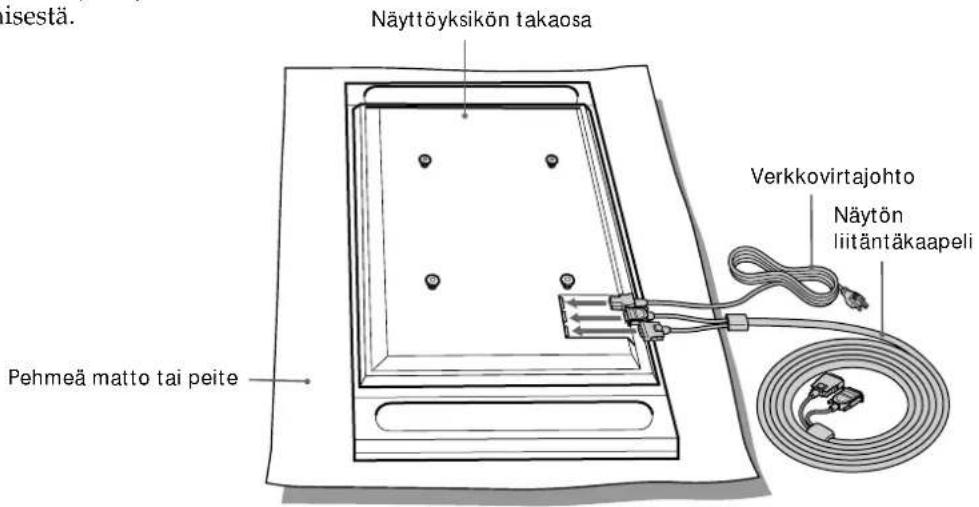

① Liitä verkkovirtajohto ja näytön liitäntäkaapeli näyttöyksikköön.

Vihje

Katso Sonyn litteän paneeliväritelevision (KE-42MR1/KE-50MR1) käyttöohjeesta lisätietoja verkkovirtajohdon ja näytön liitäntäkaapelin liittämisestä.

1

isestä. Näyttöyksikön takaosa Verkkovirtajohto Näytön liitäntäkaapeli Pehmeä matto tai peite

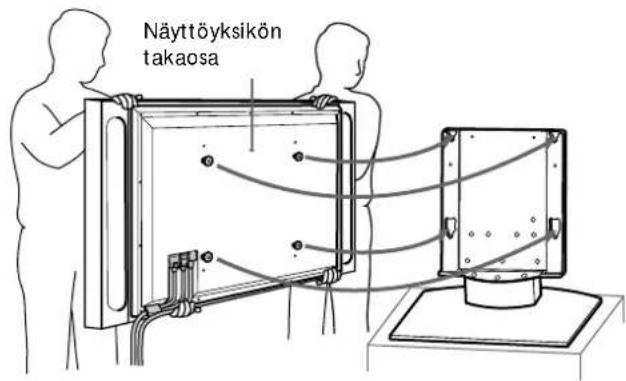

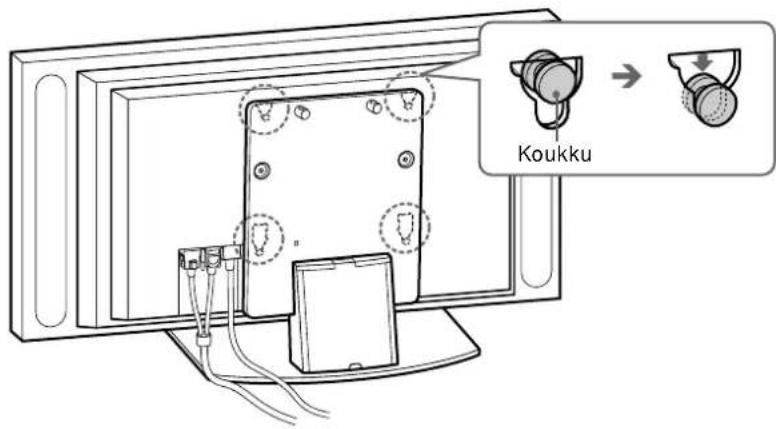

2 Vähintään kahden henkilön on pideltävä näyttöyksikköä sen ylä- ja alaosan vasemmasta ja oikeasta reunasta, kun näyttöyksikön takaosan koukut kiinnitetään jalustassa oleviin kiinnityskohtiin. Varmista, että näyttöyksikön takaosassa olevat koukut ovat kokonaan asetettuina jalustan kiinnityskohdissa oleviin neljään reikään.

Huomautus

Varo kompastumasta verkkovirtajohtoon tai näytön liitäntäkaapeliin.

2

Näyttöyksikön takaosa

③Paina näyttöyksikköä suoraan alaspäin, kunnes se napsahtaa paikalleen.

Huomautuksia

• Paina näyttöyksikkö jalustaan pohjaan saakka. Varmista, että näyttöyksikkö on asennettu jalustaan vaakasuoraan asentoon.
• Pidä pöytäjalusta vakaana näyttöyksikön asennuksen aikana.

3

Koukku

2

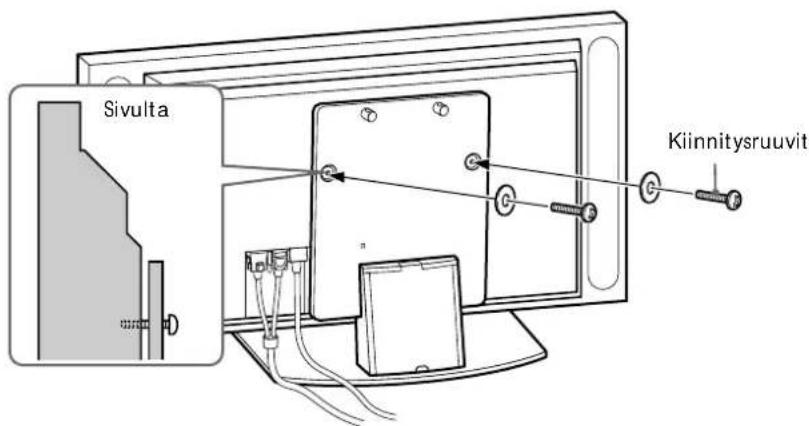

Kiinnitä näyttöyksikkö jalustaan kahdella kiinnitysruuvilla.

Sivulta Kiinnitysruuvit

3

Pujota verkkovirtajohto ja näytön liitäntäkaapeli jalustan läpi.

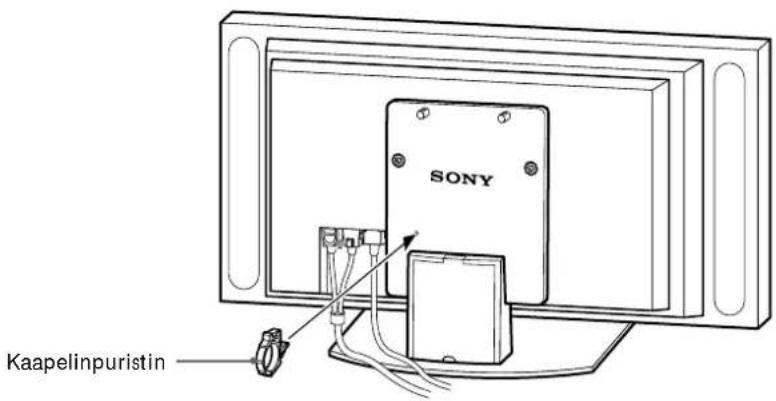

①Kiinnitä kaapelinpuristin pääkiinnittimeen.

1

SONY Kaapelinpuristin

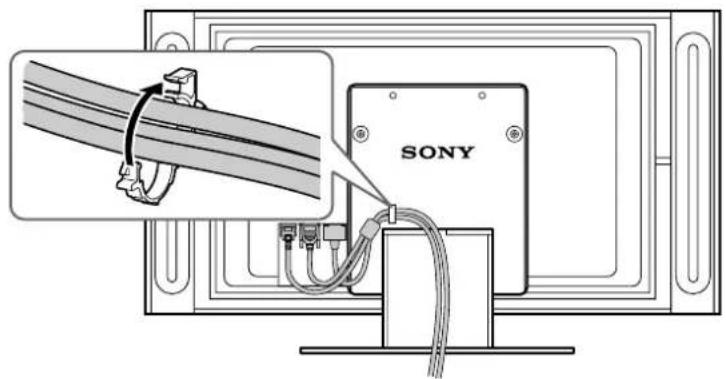

②Pujota verkkovirtajohto ja näytön liitäntäkaapeli kaapelinpuristimen läpi ja kiinnitä ne.

2

SONY

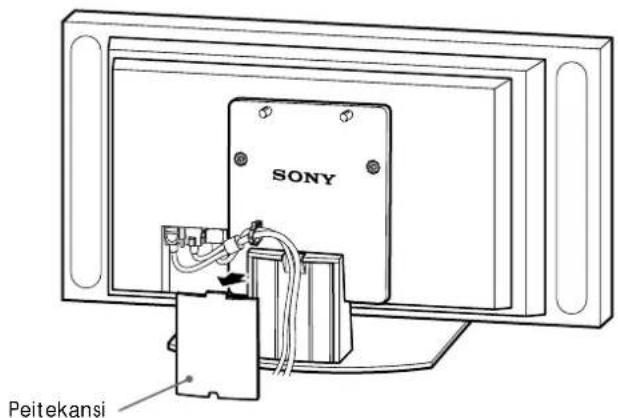

3 Irrota peitekansi jalustasta ja pujota verkkovirtajohto ja näytön liitäntäkaapeli jalustan sisään.

3

SONY Peitekansi

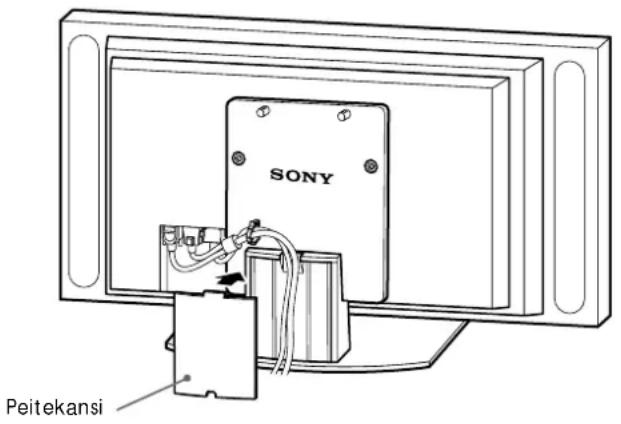

④Kiinnitä peitekansi takaisin jalustaan.

4

SONY Peitekansi

4

Varmista, ettei jalusta pääse kaatumaan.

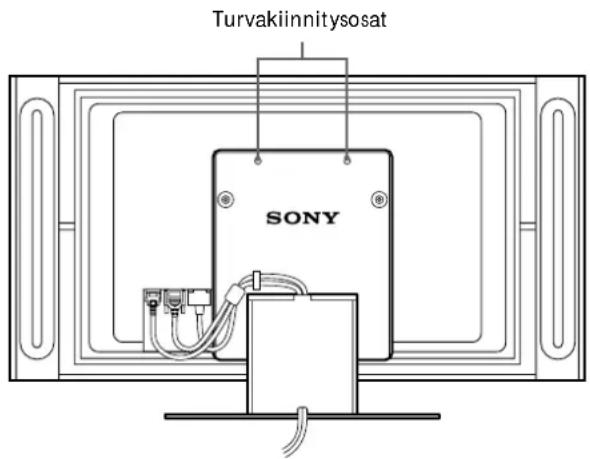

Pujota esimerkiksi rautalanka pääkiinnittimen yläosassa olevien turvakiinnitysosien reikien läpi ja kiinnitä rautalangan päät seinään. Näin voit ankkuroida pöytäjalustan paikalleen ja estää sen kaatumisen.

VAROITUS

Varmista, ettei jalusta pääse kaatumaan. Pöytäjalusta voi kaatuessaan aiheuttaa vamman tai omaisuusvahinkoja. Pujota esimerkiksi rautalanka pääkiinnittimen yläosassa olevien turvakiinnitysosien reikien läpi ja kiinnitä rautalangan päät seinään. Näin voit ankkuroida pöytäjalustan paikalleen ja estää sen kaatumisen.

Turvakiinnitysosat SONY

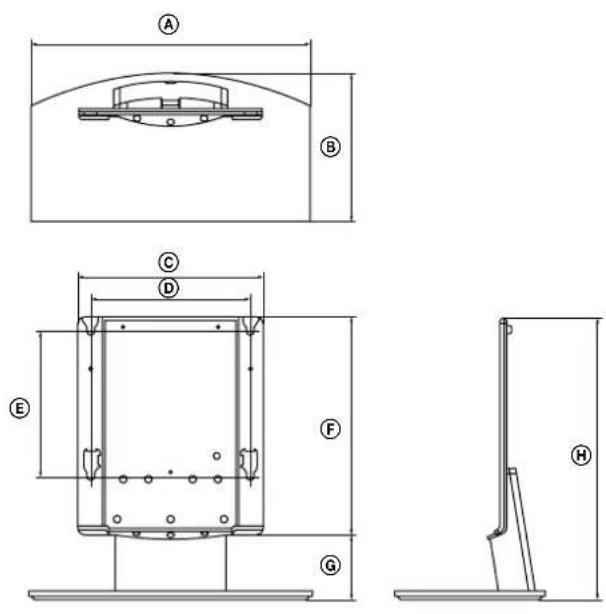

Tekniset tiedot

		SU-P42T1 SU-P50T1
Mittayksikkö: (mm)	A 500 600
	B 295 321
	C 392
	D 340
	E 310
	F 461
	G 141
	H 602
Paino: (kg) 16,0 19,0

Valmistaja pidättää itsellään oikeuden muuttaa tuotteen mallia ja ominaisuuksia ilman erillistä ilmoitusta.
