SUP50T1 - Accessorio per TV SONY - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Supporto per TV (supporto da pavimento)
Marca	Sony
Modello	SUP50T1 (equivalente a SU-P50T1)
Compatibilità TV	Sony KE-42MR1 / KE-50MR1
Dimensioni (L x P x A)	600 x 321 x 602 mm
Peso	19,0 kg
Materiale principale	Acciaio (stimato)
Colore	Nero (stimato)
Numero di persone per l'installazione	2 persone minimo
Attrezzi necessari	Cacciavite a croce
Coppia di serraggio raccomandata	2,45 N·m
Contenuto della confezione	Console principale, supporto, viti di fissaggio (2), viti a testa svasata (10), fermacavi (1)
Funzioni principali	Supporto stabile per TV a schermo piatto, gestione dei cavi integrata, ancoraggio di sicurezza a parete
Gestione dei cavi	Sì, con fermacavi e protezione dei cavi
Dispositivo di sicurezza	Fori per cavo metallico di ancoraggio a parete, viti di fissaggio dello schermo
Manutenzione e pulizia	Panno morbido asciutto; macchie ostinate: panno leggermente imbevuto di detersivo per piatti diluito, poi asciugare con un panno asciutto
Precauzioni d'uso	Non appoggiarsi, non appendere, non ostruire le aperture di ventilazione dello schermo, trasportare senza schermo
Installazione richiesta	Assemblaggio con viti, installazione su superficie piana e stabile
Garanzia	Non specificata (vedere condizioni del venditore)
Riparabilità	Parti di ricambio non elencate; contattare un rivenditore Sony autorizzato
Istruzioni disponibili in	Francese, Inglese, Tedesco, ecc. (download gratuito)

Domande frequenti - SUP50T1 SONY

Quale TV si può installare sul supporto SUP50T1?

Questo supporto è progettato per i televisori Sony dei modelli KE-42MR1 e KE-50MR1. Non utilizzarlo con altri dispositivi.

Quante persone sono necessarie per l'installazione?

L'installazione deve essere eseguita da almeno due persone per evitare incidenti e garantire la stabilità.

Quali attrezzi sono necessari per l'assemblaggio?

Avrete bisogno di un cacciavite a croce. Se usate un cacciavite elettrico, impostate la coppia di serraggio a 2,45 N·m.

Come pulire il supporto?

Usa un panno morbido e asciutto. Per le macchie ostinate, un panno leggermente imbevuto di detersivo per piatti diluito è adatto, poi asciuga con un panno asciutto. Non usare prodotti chimici.

Posso installare un televisore di un'altra marca?

No, questo supporto è specificamente progettato per i televisori Sony KE-42MR1 e KE-50MR1. L'uso con altri dispositivi può causare danni o lesioni.

Come fissare il supporto contro le cadute?

Fai passare un cavo metallico attraverso i fori di sicurezza situati sulla parte superiore della console principale, poi fissalo al muro. Questa misura è essenziale, specialmente in caso di terremoto.

Quali sono le dimensioni e il peso del supporto?

Dimensioni (L x P x A): 600 x 321 x 602 mm. Peso: 19,0 kg.

Devo rimuovere il televisore per spostare il supporto?

Sì, rimuovere sempre lo schermo prima di trasportare il supporto. Il trasporto con lo schermo installato può causare cadute e lesioni.

Dove posso scaricare il manuale d'uso?

Il manuale è disponibile gratuitamente in formato PDF sul sito notice-facile.com o sul sito ufficiale Sony. Puoi anche richiedere una traduzione via email.

Cosa fare se un pezzo è mancante?

Verifica il contenuto della confezione: console principale, supporto, viti di fissaggio (2), viti a testa svasata (10), fermacavi (1). In caso di mancanza, contatta il tuo rivenditore Sony.

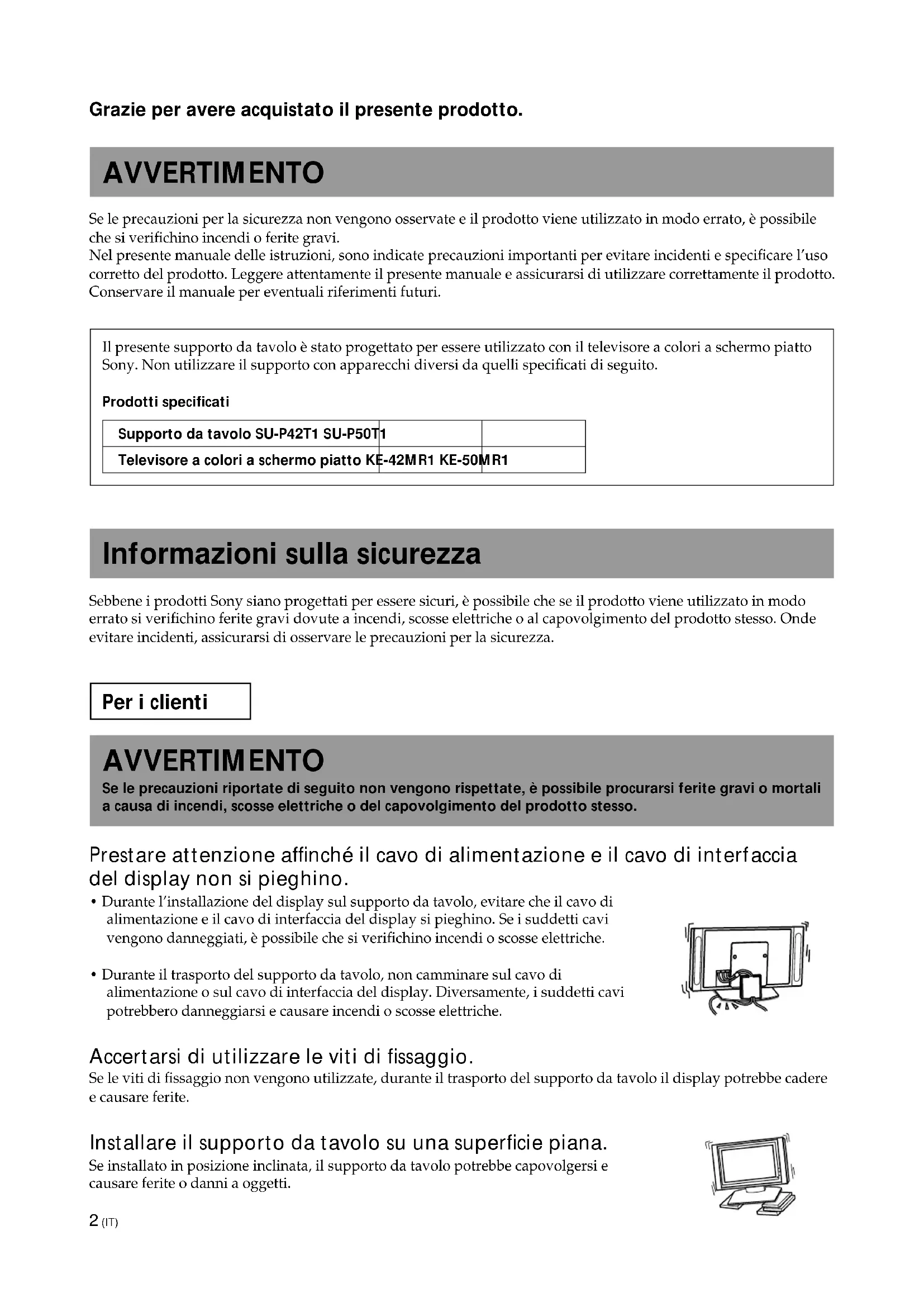

MANUALE UTENTE SUP50T1 SONY

Se le precauzioni per la sicurezza non vengono osservate e il prodotto viene utilizzato in modo errato, è possibile che si verifichino incendi o ferite gravi.

Nel presente manuale delle istruzioni, sono indicate precauzioni importanti per evitare incidenti e specificare l'uso corretto del prodotto. Leggere attentamente il presente manuale e assicurarsi di utilizzare correttamente il prodotto. Conservare il manuale per eventuali riferimenti futuri.

Il presente supporto da tavolo è stato progettato per essere utilizzato con il televisore a colori a schermo piatto Sony. Non utilizzare il supporto con apparecchi diversi da quelli specificati di seguito.

Prodotti specificati

Supporto da tavolo SU-P42T1 SU-P50T1
Televisore a colori a schermo piatto KE-42MR1 KE-50MR1

Informazioni sulla sicurezza

Sebbene i prodotti Sony siano progettati per essere sicuri, è possibile che se il prodotto viene utilizzato in modo errato si verifichino ferite gravi dovute a incendi, scosse elettriche o al capovolgimento del prodotto stesso. Onde evitare incidenti, assicurarsi di osservare le precauzioni per la sicurezza.

Per i clienti

AVVERTIMENTO

Se le precauzioni riportate di seguito non vengono rispettate, è possibile procurarsi ferite gravi o mortali a causa di incendi, scosse elettriche o del capovolgimento del prodotto stesso.

Prestare attenzione affinché il cavo di alimentazione e il cavo di interfaccia del display non si pieghino.

• Durante l'installazione del display sul supporto da tavolo, evitare che il cavo di alimentazione e il cavo di interfaccia del display si pieghino. Se i suddetti cavi vengono danneggiati, è possibile che si verifichino incendi o scosse elettriche.
• Durante il trasporto del supporto da tavolo, non camminare sul cavo di alimentazione o sul cavo di interfaccia del display. Diversamente, i suddetti cavi potrebbero danneggiarsi e causare incendi o scosse elettriche.

Accertarsi di utilizzare le viti di fissaggio.

Se le viti di fissaggio non vengono utilizzate, durante il trasporto del supporto da tavolo il display potrebbe cadere e causare ferite.

Installare il supporto da tavolo su una superficie piana.

Se installato in posizione inclinata, il supporto da tavolo potrebbe capovolgersi e causare ferite o danni a oggetti.

Installare il supporto da tavolo su una superficie stabile.

Se il supporto da tavolo viene installato su una superficie instabile potrebbe perdere l'equilibrio e capovolgersi o cadere, causando ferite o danni a oggetti.

Assicurarsi di prendere le dovute precauzioni in modo che il supporto non si capovolga.

Diversamente, è possibile che, ad esempio durante un terremoto, il supporto da tavolo si capovolga causando ferite o danni a oggetti. Fare passare un cavo o un filo attraverso i fori degli attacchi di sicurezza situati nella parte superiore della staffa principale e fissarne l'altra estremità alla parete per bloccare il supporto da tavolo ed evitare che si capovolga.

Non appoggiarsi né aggrapparsi al supporto da tavolo.

Il supporto da tavolo potrebbe capovolgersi e causare ferite.

Non bloccare i fori di ventilazione del display.

Se tali fori vengono bloccati coprendo la parte superiore del supporto da tavolo con un panno o simile, l'apparecchio potrebbe surriscaldarsi e causare incendi.

Accertarsi di trasportare il supporto secondo quanto indicato nel presente manuale.

Se trasportato in modo non corretto, il supporto da tavolo potrebbe capovolgersi e causare ferite.

Prestare attenzione a non inciampare nel cavo di alimentazione o nel cavo di interfaccia del display.

Se si inciampa sul cavo di alimentazione o sul cavo di interfaccia del display, il supporto potrebbe capovolgersi causando ferite.

Non trasportare il supporto da tavolo con il display installato.

Prima di trasportare il supporto da tavolo, rimuovere il display, diversamente, il display potrebbe cadere e causare ferite a persone.

Se le precauzioni riportate di seguito non vengono rispettate, è possibile procurarsi ferite o che si verifichino danni a oggetti.

Non installare sul supporto apparecchi diversi da quelli specificati.

Il presente supporto da tavolo è stato progettato per essere utilizzato con il prodotto specificato. Se vengono utilizzati altri prodotti, questi potrebbero cadere e causare ferite o danni a oggetti.

Precauzioni

Per mantenere pulito il supporto, di tanto in tanto pulirlo con un panno morbido asciutto. Rimuovere le macchie persistenti con un panno leggermente inumidito con un detersivo per piatti diluito con acqua. Quindi asciugare l'area con un panno morbido asciutto. Non utilizzare sostanze chimiche quali solventi o benzene, onde evitare di danneggiare la finitura del supporto.

Montare il supporto da tavolo

Per gli installatori Sony

Per gli installatori Sony

Le seguenti istruzioni sono rivolte esclusivamente agli installatori Sony. Assicurarsi di leggere le precauzioni per la sicurezza di cui sopra e di prestare particolare attenzione durante l'installazione, la manutenzione e i controlli del presente prodotto.

Assicurarsi che l'installazione venga effettuata da due o più persone.

Assicurarsi che l'installazione del display sul supporto da tavolo venga effettuata da due o più persone.

Diversamente, è possibile che si verifichino incidenti o si causino ferite.

Accertarsi di montare il supporto da tavolo seguendo le istruzioni indicate nel presente manuale.

Se le viti sono lenti o non avvitate, il supporto da tavolo potrebbe inclinarsi o capovolgersi oppure il display potrebbe cadere causando ferite o danni a oggetti.

Installare saldamente il display seguendo la procedura appropriata.

Accertarsi di stringere in modo saldo le viti.

Se il display non viene installato in modo corretto, potrebbe cadere e causare ferite.

Prestare attenzione a non ferirsi le mani o le dita durante il montaggio del supporto da tavolo.

Durante il montaggio del supporto da tavolo o durante l'installazione del display, prestare attenzione a non ferirsi le mani o le dita.

Precauzioni relative all'installazione

• Sistemare il materiale della confezione sul pavimento prima di procedere al montaggio del supporto da tavolo.
• Installare il supporto su una superficie solida e piana. Non installare il supporto in una posizione angolare né in pendenza. Onde evitare quanto riportato sopra, osservare le seguenti precauzioni.

- Prima di installare il supporto su una superficie morbida quale un tappeto, appoggiare sopra tale superficie un pannello.

• Non installare il supporto in luoghi soggetti alla luce solare diretta né in prossimità di impianti di riscaldamento.
• Non installare il supporto in luoghi soggetti a temperature elevate o umidi né in esterni.

Punto 1: Verifica dei componenti

Per gli installatori Sony

• Preparare un cacciavite Phillips.
- Prestare particolare attenzione ad evitare di ferirsi durante l'installazione della staffa principale.

Staffa principale (1 pezzo) Supporto (1 pezzo)

Nome Quantità
Vite di fissaggio 2
Vite svasata 10
Fermacavo 1

Punto 2: Installazione della staffa principale

Per gli installatori Sony

1

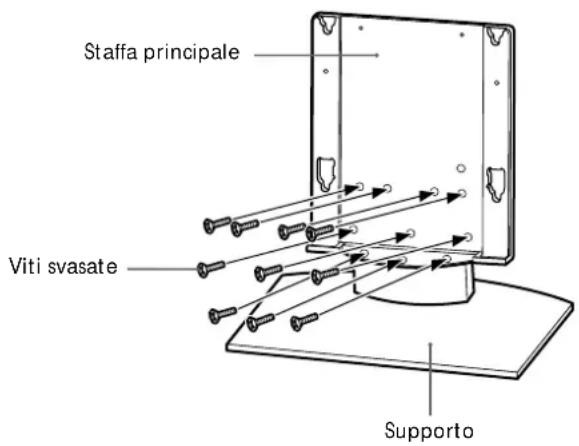

Allineare la staffa principale con i fori delle viti presenti nel supporto. Fissare la staffa principale al supporto mediante dieci viti svasate.

Assicurarsi che durante la procedura il supporto sia sorretto da due o più persone.

Dopo averle inserite temporaneamente, serrare le 10 viti svasate.

Avvertenza

• Tenere il supporto da tavolo in modo saldo e in posizione stabile.
• Se per serrare le viti viene utilizzato un avvitatore elettrico, la forza di serraggio da applicare deve essere pari a circa 2,45 N·m. Non utilizzare avvitatori ad impatto.
  Se viene utilizzato un avvitatore ad impatto o elettrico applicando una forza di serraggio superiore a 2,45 N·m, le viti verranno serrate eccessivamente. Ciò potrebbe danneggiare i componenti o le viti stesse, causando la caduta della staffa principale dal supporto e dunque eventuali ferite.

Staffa principale Viti svasate Supporto

Punto 3: Installazione del display

Per gli installatori Sony

ATTENZIONE

Prima di collegare il cavo di alimentazione alla presa di rete, completare l'installazione. Se il cavo di alimentazione rimane incastrato sotto o tra parti dell'apparecchio, è possibile che si verifichino cortocircuiti o scosse elettriche. Prestare attenzione a non inciampare nel cavo di alimentazione o nel cavo di interfaccia del display, onde evitare che il supporto si capovolga e causi ferite.

1 Installare il display sul supporto da tavolo.

①Collegare il cavo di interfaccia del display e il cavo di alimentazione al display.

Suggerimento

Per ulteriori informazioni sul collegamento del cavo di alimentazione e del cavo di interfaccia del display, consultare il manuale delle istruzioni del televisore a colori a schermo piatto Sony (KE-42MR1/KE-50MR1).

1

Colori a schermo (5-50MR1). Parte posteriore del display Panno morbido (ad es. una coperta) Cavo di alimentazione Cavo di interfaccia del display

Accertarsi che i bordi destro e sinistro delle parti superiore e inferiore del display siano sorretti da due o più persone durante l'inserimento dei ganci del display nei fori delle parti di fissaggio del supporto. Verificare che i ganci nella parte posteriore del display siano completamente inseriti nei quattro fori sulle parti di fissaggio.

Nota

Prestare attenzione a non inciampare nel cavo di alimentazione o nel cavo di interfaccia del display.

2

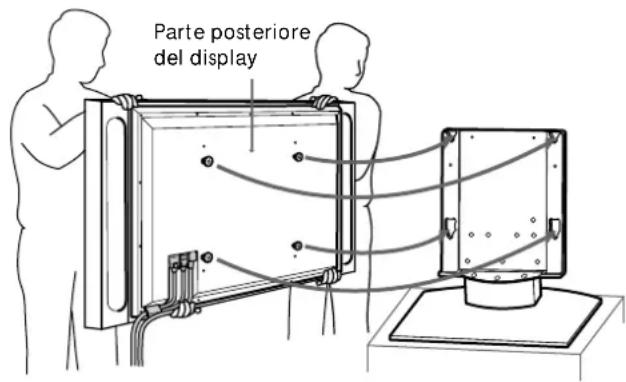

Parte posteriore del display

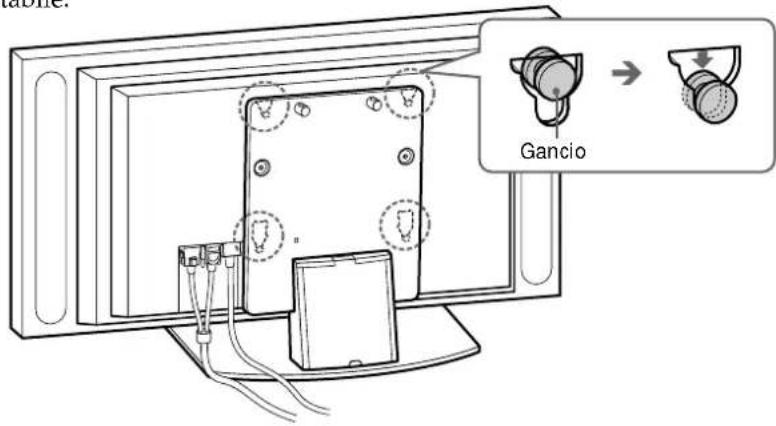

3 Fare scorrere il display perpendicolarmente verso il basso finché non si trova in posizione.

Note

• Fare scorrere il display per tutta la lunghezza. Accertarsi che il display sia installato in modo orizzontale nel supporto.
• Durante l'installazione del display, tenere il supporto da tavolo in posizione stabile.

3

Gancio

2

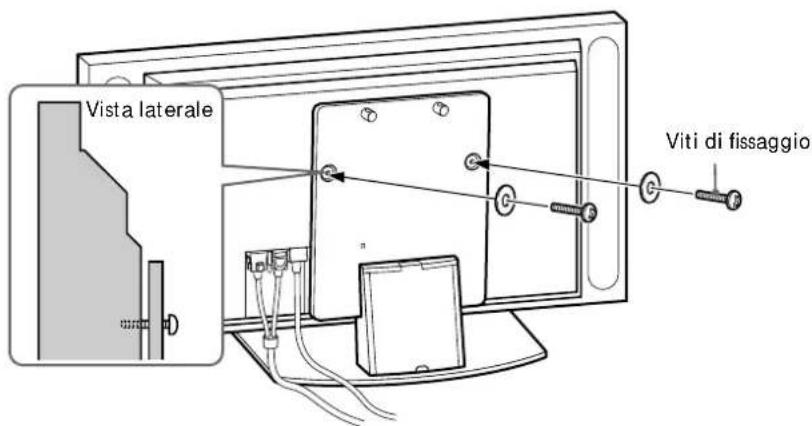

Applicare il display al supporto utilizzando le due viti di fissaggio.

Vista laterale Viti di fissaggio

3

Fare passare il cavo di interfaccia del display e il cavo di alimentazione attraverso il supporto.

1

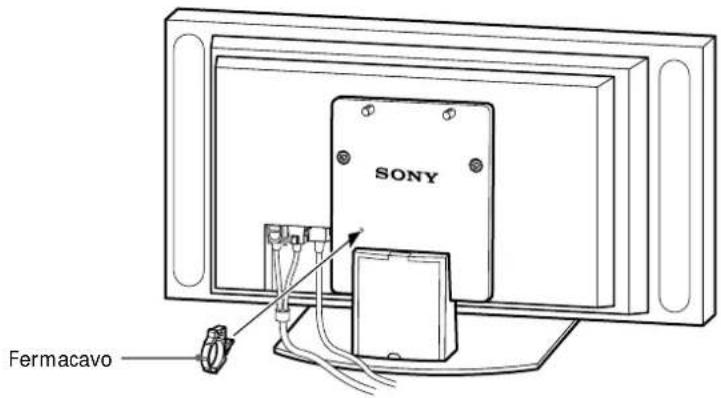

①Fissare il fermacavo alla staffa principale.

SONY Fermacavo

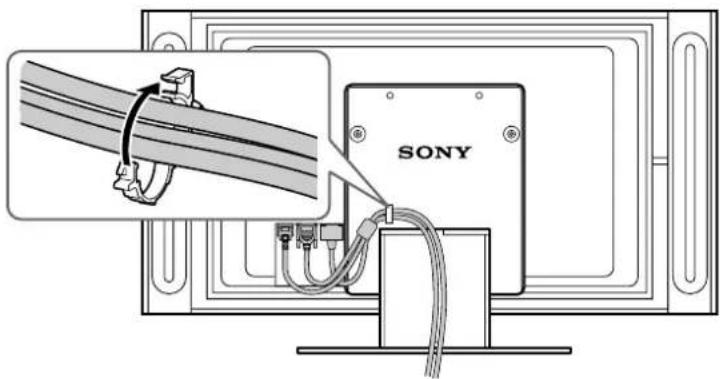

② Fare passare il cavo di alimentazione e il cavo di interfaccia del display attraverso il fermacavo, quindi fissarli.

2

SONY

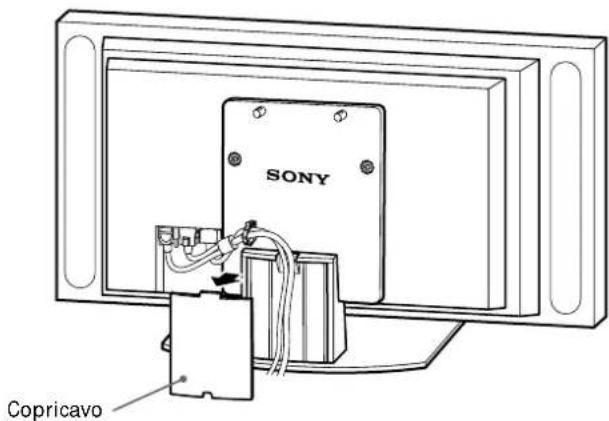

③ Rimuovere il copricavo dal supporto e fare passare il cavo di alimentazione e il cavo di interfaccia del display all'interno del supporto.

3

④ Riapplicare il copricavo al supporto.

4

Assicurarsi di prendere le dovute precauzioni in modo che il supporto non si capovolga.

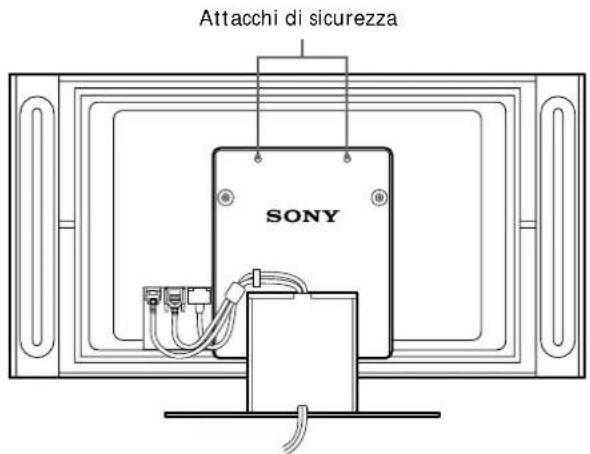

Fare passare un cavo o un filo attraverso i fori degli attacchi di sicurezza situati nella parte superiore della staffa principale e fissarne l'altra estremità alla parete per bloccare il supporto da tavolo ed evitare che si capovolga.

ATTENZIONE

Assicurarsi di prendere le dovute precauzioni in modo che il supporto non si capovolga. Diversamente, è possibile che, ad esempio durante un terremoto, il supporto da tavolo si capovolga causando ferite o danni a oggetti. Fare passare un cavo o un filo attraverso i fori degli attacchi di sicurezza situati nella parte superiore della staffa principale e fissarne l'altra estremità alla parete per bloccare il supporto da tavolo ed evitare che si capovolga.

Attacchi di sicurezza SONY

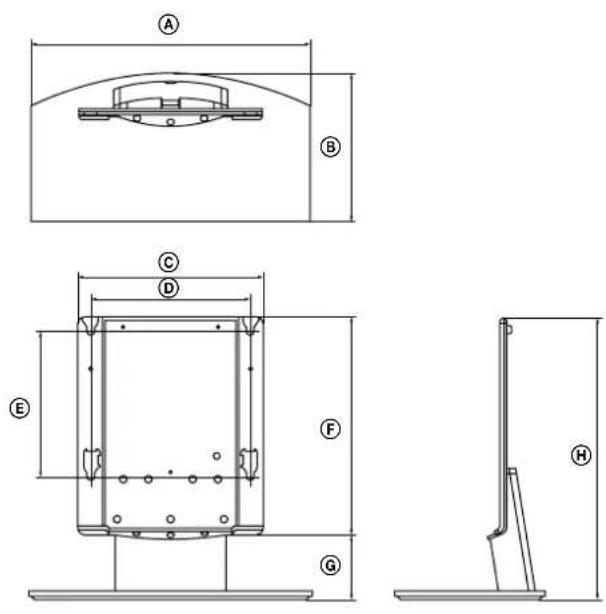

Caratteristiche tecniche

		SU-P42T1 SU-P50T1
Unità di misura: (mm) A	500	600
	B 295 321
	C 392
	D 340
	E 310
	F 461
	G 141
	H 602
Peso: (kg) 16,0 19,0

Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.
