SR 120 Set - Schroevendraaier METABO - Gratis gebruiksaanwijzing en handleiding

Producttype	Pneumatische slagmoersleutel
Merk	Metabo
Model	SR 120 Set
Categorie	Schroefmachine
Voeding	Perslucht
Maximale werkdruk	6 bar
Luchtdebiet	320 l/min
Onbelast toerental	8 000 t/min
Vierkantaandrijving	1/2"
Maximale schroefcapaciteit	M16
Max. koppel (rechts/links draaiend)	320 Nm
Slagmechanisme	Hamer
Afmetingen (L × B × H)	195 × 70 × 195 mm
Gewicht	2,2 kg
Geluidsvermogensniveau (LWA)	105 dB(A)
Geluidsdrukniveau (LPA)	94 dB(A)
Trilling (gewogen effectieve waarde)	10,4 m/s²
Binnendiameter slang	9 mm
Luchtaansluiting	1/4"
Leveringsomvang	1 slagmoersleutel SR 120, 1 adapter R 1/4", 10 dopmoersleutels (9,10,11,13,14,17,19,22,24,27 mm), 1 verlengstuk, 1 kunststof koffer, gebruiksaanwijzing
Aanbevolen accessoires	Pneumatische olie 0,5 L (ref. 090 100 8540), Oliesmeerder R 3/8" (ref. 090 105 4592)
Onderhoud	Regelmatig smeren met pneumatische olie elke 15 min continu gebruik; 3 tot 5 druppels in de luchtaansluiting
Veiligheid	Draag veiligheidsbril en gehoorbescherming; niet hoger dan 6 bar; ontkoppel de luchttoevoer voor onderhoud
Reparaties	Uitsluitend overlaten aan gekwalificeerd personeel; neem contact op met de Metabo-klantenservice

Veelgestelde vragen - SR 120 Set METABO

Welk type olie moet ik gebruiken voor de smering van de Metabo SR 120 Set?

Gebruik speciale pneumatische olie (ref. Metabo 090 100 8540). Giet elke 15 minuten continu gebruik 3 tot 5 druppels in de luchtaansluiting of de vulopening.

Welke persluchtdruk wordt aanbevolen voor de SR 120 Set?

De maximaal toelaatbare druk is 6 bar. Overschrijd deze waarde nooit. Stel de druk op de compressor in naar behoefte.

Hoe wordt de draairichting van de schroefmachine omgekeerd?

Gebruik de rechts/links-omkeerschakelaar (markering 2). Duw hem in de richting van pijl F voor rechtsom, en in richting R voor linksom.

Welke doppen worden meegeleverd met de SR 120-set?

De set bevat 10 dopmoersleutels in de maten: 9, 10, 11, 13, 14, 17, 19, 22, 24 en 27 mm, plus een verlengstuk.

Is de Metabo SR 120 Set geschikt voor professioneel gebruik?

Ja, hij is ontworpen voor ambachtslieden en intensief gebruik. Met een maximaal koppel van 320 Nm kunnen schroeven en moeren tot M16 worden vast- en losgedraaid.

Welke beschermingsmiddelen zijn nodig?

Draag altijd een veiligheidsbril en gehoorbescherming (de machine produceert 94 dB(A) geluidsdruk). Volg de veiligheidsinstructies in de handleiding.

Hoe moet ik het gereedschap reinigen en onderhouden?

Bescherm het apparaat tegen stof en vuil. Reinig regelmatig de boorkop, de luchtaansluiting en de bedieningselementen. Smeer met pneumatische olie. Laat het gereedschap niet langdurig onbelast draaien.

Wat moet ik doen als de schroefmachine niet goed werkt?

Controleer eerst de persluchttoevoer (druk, debiet). Als het probleem aanhoudt, repareer het dan niet zelf. Neem contact op met de Metabo-klantenservice met een beschrijving van de storing.

Kan ik de SR 120 Set gebruiken met explosieve of brandbare gassen?

Nee, het gereedschap mag alleen met perslucht worden gebruikt. Gebruik met explosieve, brandbare of gezondheidsgevaarlijke gassen is ten strengste verboden.

Hoe moet ik de schroefmachine na gebruik opslaan?

Koppel de luchttoevoer los, reinig het gereedschap en berg het op in de kunststof koffer. Vermijd opslag buitenshuis of op een vochtige plaats.

GEBRUIKSAANWIJZING SR 120 Set METABO

Wij verklaren als enige verantwoordelijke, dat dit product in overeenstemming is met de volgende normen conform de bepalingen van de richtlijnen*

D

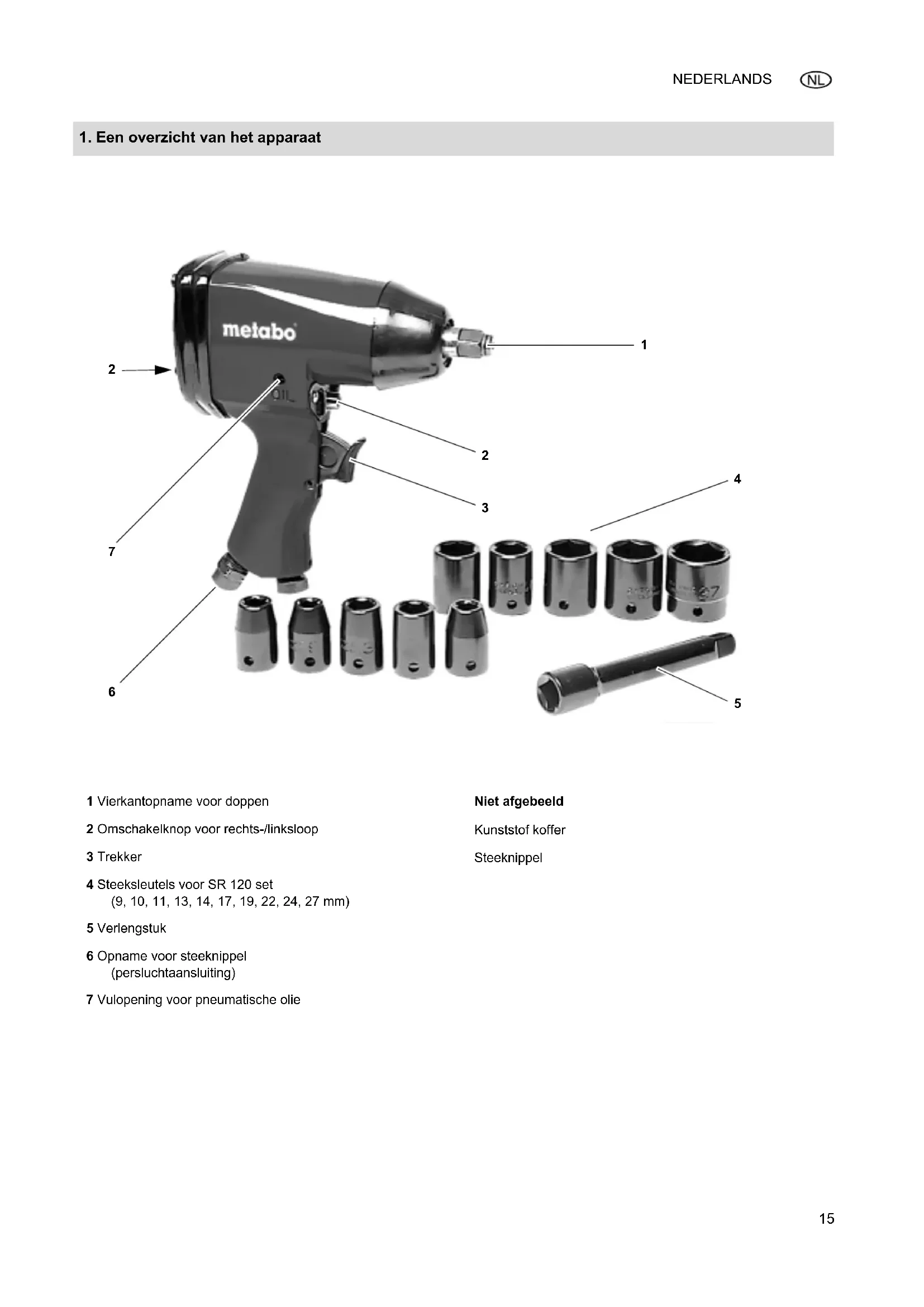

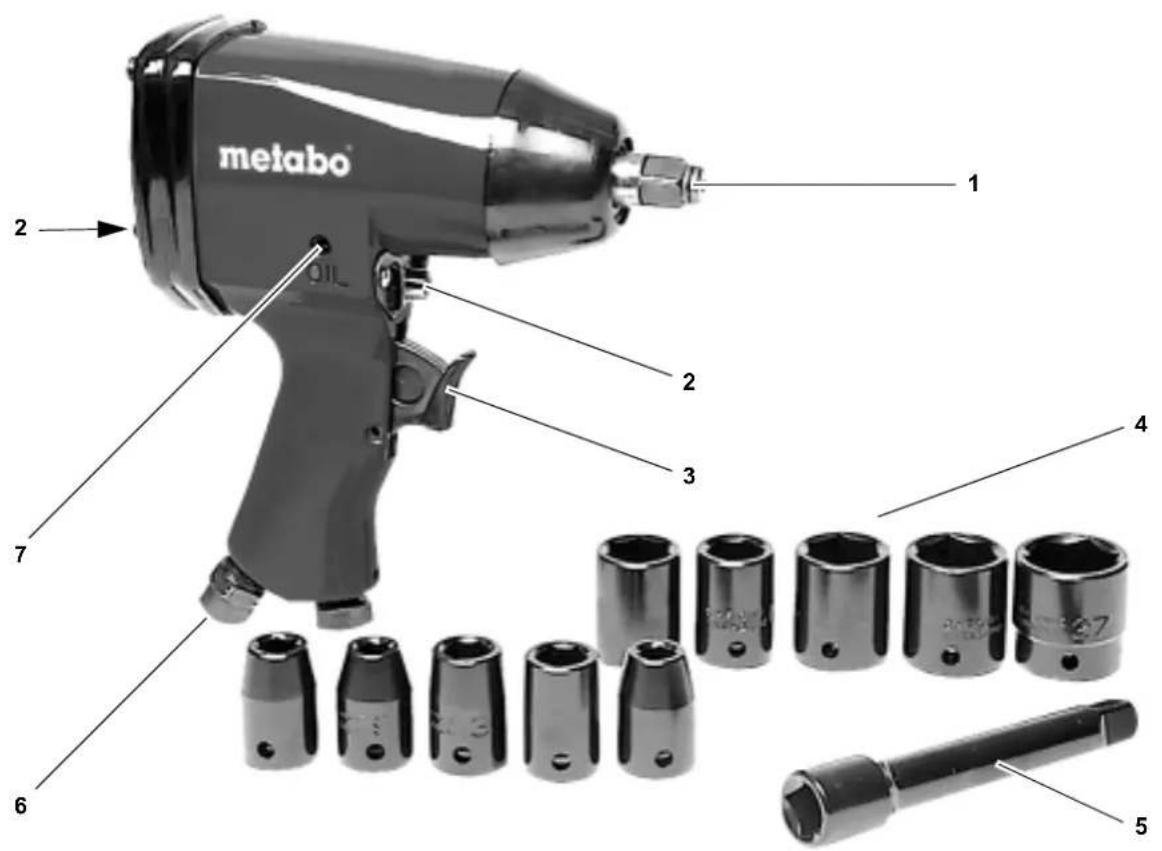

1. Een overzicht van het apparaat

1 Vierkantopname voor doppen
2 Omschakelknop voor rechts-/linksloop
3 Trekker
4 Steeksleutels voor SR 120 set (9, 10, 11, 13, 14, 17, 19, 22, 24, 27 mm)
5 Verlengstuk
6 Opname voor steenkippel (persluchtaansluiting)
7 Vulopening voor pneumatische oolie

Niet afgebeeld

Kunststoff koffer

Steenkippel

Inhould

1. Een overzicht van het apparatus
2. Eerst lezen!
3. Veiligheid
4. Gebruik
5. Onderhoud en verzorging
6. Reparatie
7. Milieubescherming
8. Leveringsomvang
9. Accessoires
10. Technische gegevens

2. Eerst lezen!

Deze handleiding is zodanig opgesteld dat u snel en veilig met uw apparaat kunt werken. Hier enkele aanwijzingen hoe u deze handleiding moet lezen:

Lees deze handleiding voor de inbedrijfstelling volledig door. Neem vooral de veiligheidsvoorschriften in acht.
- Deze handleiding is bedoeld voor personen met technische basiskennis over de omgang met apparaten zoals het hier beschreven apparaat. Als u geen enkele ervaring met dergelijke apparaten hebt, moet u eerst de hulp van ervaren Personen inschakelen.
- Als u bij het uitpakken van het apparaat transportschade vaststelt, moet u onmiddelijk uw dealer hier-van op de hoogte stellen. In dat geval mag u het apparaat Niet in bedrijf stellen!
- Verwijder de verpakking op milieuvriendelijkwijze. Breng de verpakkingaar een inzamelpunt.
-Bewaar alle bij dit apparaat geleverde documenten, zodat u zich indien nodig kurz informeren. Bewaar het aankoopbewijs voor eventuele garantieclaims.
- Als u het appararaat uitleent of verkoopt, moet u alle meegeleverde documenten meegeven.
- De fabrikant kan nicht aansprakelijk worden gesteld voor schade die ontstaat door Niet-inachtneming van deze handleiding.

De informatatie in deze handleiding is als volgt aangeduid:

Gevaar!

Waarschuwing voor lichamelijk letsel of milieuuschade.

Gevaar voor elektrische.

schok!

Waarschuwing voor lichamelijk letsel door elektricitieit.

Attentie!

Waarschuwing voor materiele schade.

Opmerking:

Aanvullende informatie.

-Getallen in afbeeldingen (1,2,3,...)
duiden losse onderdelen aan;
- maar doorlopend genummerd;
- hebben betrekking op bijbehorende getallen:tussen haakjes (1), (2), (3) ... in de aangrenende tekst.
- Handelingsinstrumenties waar bij de vo Igorde moet worden aangehouden,+zijn doorlopend genummerd.
- Handelingsinstrumentes met een willekeurige volgorde zichn met een punta angeduid.
-Opsommingen zich met een streepe aangeduid.

3. Veiligheid

Dit gereedschap is bestemd voor het bevestigen en losdraaien van inbusbouten en zeskantmoeren in de ambachtelijke sector.

Dit gereedschap mag alleen met een persluchttoevoer aangedreten worden. De in de technische gegevens vermelde maximaal toegestane werkdruk mag nicht overschreden worden. Dit gereedschap mag Niet met explosieve, brandbare of gezondheidsbedreigende gassen gekrukt worden.

Elk ander gebruik is in strijd met de voorschriften. Door onreglementair gebruik, veranderingen aan het gereed

schap of het gebruik van onderdelen die Niet door de fabrikant gekeurd en vrijgeveen zijn, kan onvoorziene schade ontstaan!

3.2 Algemene veiligheidsvoorschriften

Neem bij het gebruik van dit gereed-schap de volgende veiligheidsvoorschriften in acht om gezaren voor personen of materiele schade uit te sluiten.

Neem de speciale veiligheidsvoorschriften in de desbeteffende hoofdstukken in acht.

Neem eventueel speciale arbeitsbeschermings- of ongevallenpreventievoorschriften inzake de omgang met compressoren en persluchtgereedschappen in acht.

Algemeen gevaar!

• Houd uw werkplek op orde - een slordige werkplek kan ongevallen tot gevolg hebben.
• Wees aandachtig. Gebruik dit gereedschap nicht als u Niet geconcentreerd bent.
• Persluchtgereedschappen uit de buurt van kinderen honden.
• Sluit dit gereedschap alleen via een snelkoppeling op de persluchttoevoer aan.
  Zorg ervoor dat de in de technische gegevens vermelde maximaal toe-gestane werkdruk nicht worden overschreten.
• Overbelast dit gereedschap nicht - gebruik dit gereedschap uitsluitend binnen het vermogensbereik dat in de technische gegevens vermeld worden.
  Vermijd het kantelen van het gereedschap - zorg voor een veilige positie als u het gereedschap gebruikt.

• Raak geen roterende onderdelen aan.
  Koppel dit gereedschap los van de persluchtaansluiting, voordat u:

• de steeksleutel verwangent
  storingenverhelpt

• als het gereedschap zonder toe-zicht is.

Gevaar door onvoldoende onljke veiligheidsuitrusting!

Draag gehoorbescheming.
Draag een veiligheidsbril.

Gevaardoorgebrekenaanhet

apparaat!

• Onderhoud het apparaat zorgvuldig. Neem de onderhoudsvoorschriften in acht.
• Repareer dit gereedschap nicht zelf!
  Reparaties aan compressoren,
  drukvaten en persluchtgereed-schappen mogen uitsluitend door vakmensen uitgevoerd worden.

Attentie!

Beschem het apparaat, vooral de persluchtaansluiting, de vierkantopname en de bedieningselementen, gegen stof en vuil.

• Gereedschap alleen kort onbelast\ laten draaien.

3.3 Symbolen op het apparaat

8

9

1

0

8 Vó or de inbedrijfstelling de handleiding lezen.
9 Oogbescherming gebruiken.
10 Gehoorbescherming gebruiken.
11 CE-symbol

4. Gebruik

4.1 Voor het eerste gebruik

• Steeknippel inschroeven.

4.2 Gereedschap gebruiken

Attentie!

De perslichteiding mag geen condenswater bevatten.

Attentie!

Om dit gereedschap lang operationeel te houden, moet het voldoende van pneumatische olie voorzien worden. Dit kan als volgt geleuren:

• geoliede perslucht gebruiken dooreen olier of leidingolier te monteren. of
  per 15 gelebruiksminuten (continu gelebruik) ongeveer 3 tot 5 druppels pneumatische olie met de hand in de persluchtaaansluiting of in de vulopening voor pneumatische olie aanbrengen.

Als het gereedschap meerere dagenniet is gebruikt, ongeveer 5 tot 10 druppels pneumatische olie met de hand inde persluchtaansluiting of in de vulopeniing voor pneumatische olie aanbren-gen.

1. Steeksleutel op de vierkantopname steken.

2. Draairichting op de omschakelknop voor rechts-/linksloop instellen:

3. Rechtsloop:omschakelknop in pijlichting F indrukken.

4. Linksloop:omschakelknop in pijrlichting R indrukken.

5. Werkdruk op de compressor instellen (maximaal toegestane werkdrukzie "Technische gegevens").

6. Snelkoppeling op de persluchttoevoer aansluten.
7. Inschakelen door de trekker te bedieren.

5. Onderhoud en verzorging

Gevaar!

Voor aanvang van alle werkzaamheden aan het gereedschap de persluchtaansluiting loskoppelen.

Onderhouds- of reparatiewerkzaamheden die verder gaan dan de in dit hoofdstuk beschreiben werkzaamhedenogens alleendoorvakmensenuitgevoerd worden.

• Controlleren of de schroeferbindingen vastzitten, indien nodig vastdraaien.

• Gereedschap nicht onbeschermd in de openlucht of in een vochtige omgeving bewaren.

6. Reparatie

Gevaar!

Reparaties aan persluchtgereedschappen mogen alleen door vakmensen uitgevoerd worden!

Te repareren persluchtgereedschappen...,
kunnenaar de service-vestiging van uw land opgestuurd worden. Het adres staat in de onderdelenlijst.

Als u persluchtgereedschappen ter reparatie opstuurt, moet u een beschrijving van de vastgestelde storing bijvoegen.

Het verpakkingsmaterial van het apparaat is 100% recyclebaar.

Oude gereedschappen en accessoires bevatten grote hoeveelheden waardevolle grond- en kunststoffen die gerec cled要去en worden.

Deze handleiding is op chloorvrij gebleekt papier gedrukt.

8. Leveringsomvang

1 slagschroevendraaier SR 120

1 steeknippel R 1/4"

1 Kunststof koffer
1 handleiding

9. Accessoires

Benodigde luchthoeveelheid l/min 320
Maximaal toegestane werkdruk bar 6
Stationair torental min	-1	8.000
Vierkantopname	"
Maximale schroefgrotte M16
Slagwerk hamerslagwerk
Maximaal koppel (rechtsloop) Nm 320
Maximaal koppel (linksloop) Nm 320
Slangdiameter (inwendig) mm 9
Aansluitschroeefdraad	" 1/4
Trilling (geschatte effectieve waarde van de versnelling)	\( m/s^2 \)	10,4
EN ISO 15744Geluidsniveau \( L_{WA}^{*} \)Geluidsniveau \( L_{PA}^{*} \)	dB (A)dB (A)	10594
Afmetingen: lenghte × bredte × hoogte	mm	\( 195 \times 70 \times 195 \)
Gewicht	kg	2,2
* De vermelde waarden zijn emissiewaarden en hoeven daardoor nicht tevens veilige werkplekwaarden te zijn. Hoewel er eencorrelatie:tussen emissie- en immissieniveaus bestaat, kan hieruit nicht betrouwbaar worden afgeleid of er extra voorzorgsmaat-regelenoodzakelijk+zijn of Niet. Factoren die het actuele immissieniveau op de werkplek beinvloeden, omvatten de aard van dewerkruimte en andere geluidsbronnen, bijvoorbeeld het aantal machines en andere arbeitsprocessen in de buurt. De togete-stane werkplekwaarden konnen ook per land verschillen. Deze informatie要去 de gebruikerECHTER in staat stellen om eenbetere inschatting van bedreigingen en risico's te makeen.

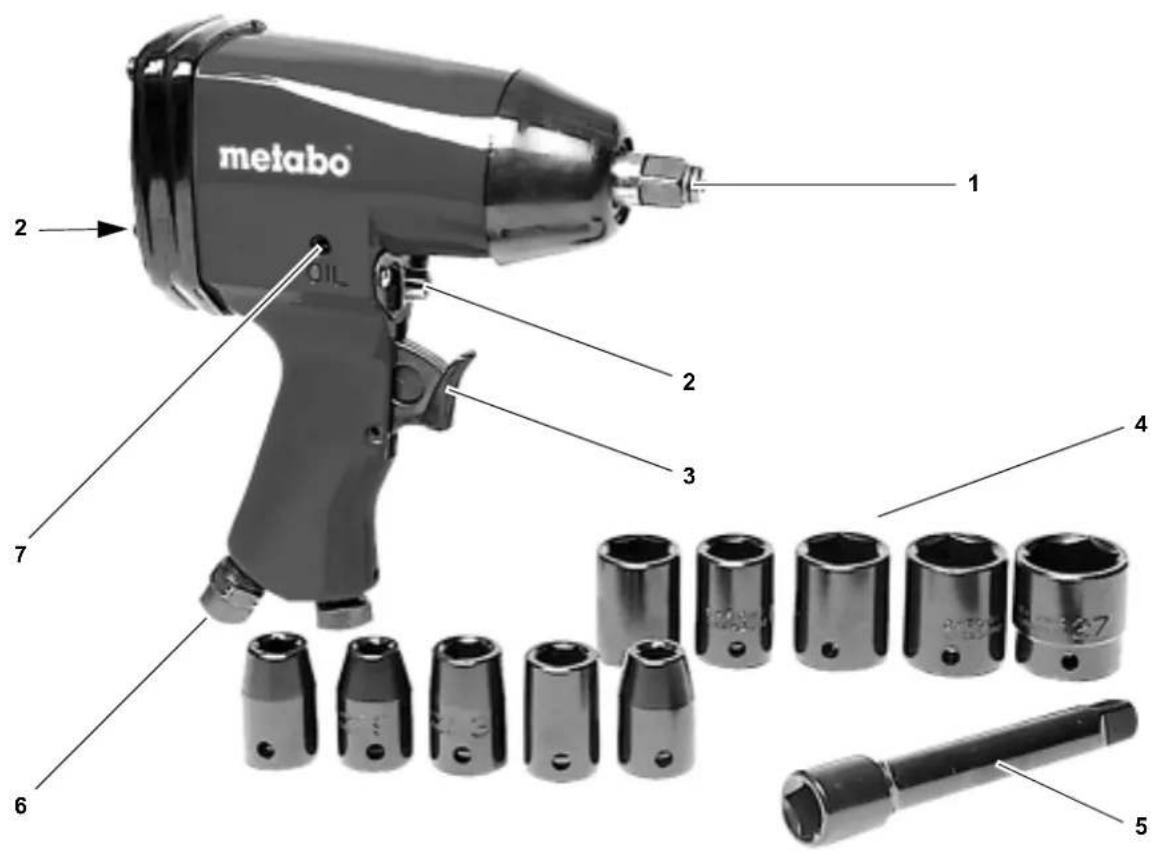

1. Vista general del aparato
