BRUGSANVISNING SR 120 Set METABO

Hermed erklærer vi på eget ansvar, at dette produit stemmer overens med følgende standarder iht bestemmelsene i direktiverne*

Y

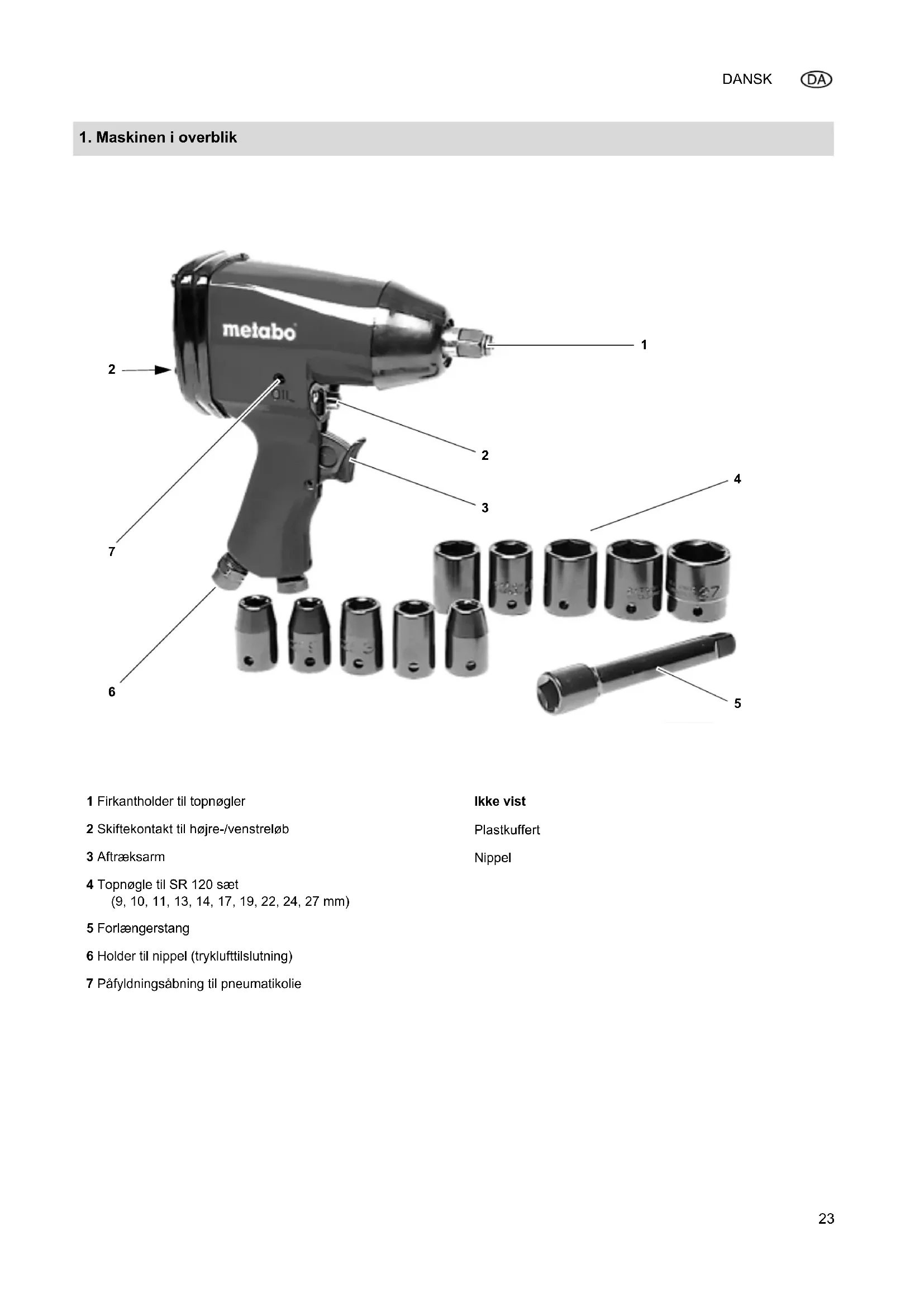

1. Maskinen i overblick
2. Læs først!
3. Sikkerhed
4. Drift
5. Vedlidgeholdelse og pleje
6. Reparation
7. Miljøbeskyttelse
8. Leveringsomfang
9. Tilbehör
10. Tekniske Data

2. Læses Först!

Denne brugsanvisning er blevet udfør således, at du hurtigt og sikkert kan arbejde med maskinen. Nedenfor er der opstillet en minded oversigt over hvorledes brugsanvisningen skal læses:

Laes denne brugsanvising helt igennem for apparatet tages i brug. Vær saerlig opmaerksom pa sikkerhedsanvisningerne.
- Denne brugsanvisning henvender sig til personer med tekniske kendskaber i omgangen med apparater af den her beskrevne type. Hvis du ikke har erfaring med这部分 type maskiner, br du ved første opstart søge hjælp hos erfarne personer.
- Hvis du skulle konstatere en transportskade pa apparatet,kontakt omgaende din forhandler. Taend ikke for apparatet!
Bortskaf emballagen miljøvenligt.
Følg de nationale forskritter for affalsindsamling.
- Opbevar alle dokumenter, der fölger med apparatet, for at du kan se efter hvis der skulle opsta tvivil. Gem ogsa kvitteringen til garantien.
Hvis du Ianer maskinen ud ellersgel den, skal alle medleverededokumenter ogsa afleveres.
- Fabrikanten pātager sig intet ansvar for skader, som følger af at davon brugsanvisning ikke er blevet overholdt.

Informationerne i donne brugsanvisning er markeret som folger:

e!

Advarer mod persorskader eller miljøskader.

Fare for stromstod!

Advarer mod personskader pga. elektricitet.

NB!

Advarer mod tingskader.

OBS:

Supplerende informationer.

Tallene i billederne (1, 2, 3,...)
-markerer enkeltdele;
- er nummeret fortlobende;
- refererer til de tilsvarende numre i parenteserne (1), (2), (3), ... i den tilhorende tekst.
- Handlingsanvisninger, ved hvilke rækkefolgen skal overholds, er gennemnummereret.
- Handlingsanvisninger med en vilkarlig rækkefolge er markeret med et punkt.
- Optaellinger er markeret med en streg.

3. Sikkerhed

3.1 Korrekt anvendelse

Dette værktøj anvendes til at montere og lõsne sekskantskruer og sekskantmørikker inden for handværksområdet.

Dette værktj mä kun anvendes sam- men med en trykluftforsyning. Det maksimalt tilladte arbejdstryk, der er angivet i de tekniske data, mä ikke overskrides. Værktjet mä ikke drives med eksplosive, brandfarlige eller sundhedsskadelige gasser.

Enhver anden brug er i modstrid med anvendelseseformalet. Forkert anvendelse,ændringer pa værktjet ellbrug afreservedele, som ikke er kontrolleret eller godkendt af fabrikanten, kan medfore uforudsete skader!

3.2 Generelle sikkerhedsop-lysninger

Overhold altid de falgende sikkerheds-anvisninger under anvendelsen af dette varktoj, for at undgä fare for personer ellers tingskader.

Overhold de saerlige sikkerhedsanvisninger i de pagaelende kapitler.

Overhold altid de saerlige arbejdssikkerheds- eller ulykkessikkerhedsbestemmelser for omgangen med kompressorer og trykluftsvaerktoj.

Generelle farer!

-Hold orden pa arbejdsomradyet - uorden i arbejdsomradyet kan medfore alvorlige ulykker.
Vær altid opmaerkoms under arbejdet. Værktøj met aldrig anvendes, nar du er ukoncentreret.
-Trykluftværktj skal opbevares tilgaengelig for børn.
-Tilslut dette værktj kun via en lyn-kobling til trykluftforsyningen.
- Kontroller at det maksimalt tilladte arbejdstryk, der er angivet i de tek-niske data, ikke overskrides.
-Vaerktoget ma违法犯罪 - VaeRToget ma kun anvendes inden for det effektomrade, der er angivet i de tekniske data.
- Undgå at klemme værktøjet - sorg for sikkert fodfæste, när du anvender værktøjet.
Rr aldrig ved de roterende dele.
- Tag værktøjet fra tryklufttilsutninen gen inden:

topnøgle skiftes,
- fejl afhjaelpes ellen
- när værktøjet er.uden opsyn.

! Der kan vare fare ved utilstrækkelig brug af personlige vaarnemedlir!

• Anvend alltld et horevaern.
• Baer beskyttelsessbriller.

Mangler ved apparatet kan ud-gore en risiko!

• Plej apparatet omhyggeligt. Følg altid vedligeholdesefsorskifterne.
• Reparer aldrig værktøjt selv! Kun fagfolk ma foretage reparationer pa

kompressorer,trykbeholdere og trykluftsvaerktoj.

NB!

Beskyt apparatet, især tryklufttilslutnigen, firkantholderen og betjeninges elementerne mod stov og snavs.

-Vaerktojet ma kun korei tomgang i etkort ojeblik.

3.3 Symboler på apparatet

8

9

1

0

8 L aes brugsanvisingen inden apparatet tages i drug.

9 Anvend beskyttelsessbriller.

10 Anvend horevaern.

11 CE-symbol

4. Drift

4.2 Anvend værktøjet

Der maybe vare vand i trykluftlednin gen.

For at sikre at værktøjet har en lang levetid, skal det forsynes tilstrækkeligt med pneumatikolie. Dette kan ske som følger:

• Anvend olieret luft ved at montere et et separat erller indbygget smreappear.

eller

Haeld for haver 15 driftsminutter (permanent drift) ca. 3 til 5 draber pneumatikolie ind i tryklufttilslutningen eller pafyldningsabninger for pneumatikolie.

Hvis vaerktojet har vaeret ude af drift i flere dage, hældes ca. 5 til 10 draber ind i tryklufttilsutningen ell erpáyldningsabningen for pneumatikolie.

1. Saetopnoglenpafirkantholderen.
2. Indstil skiftekontaktens omdrej-ningsretning til hje-/venstrelob:

-Hojrelob: Tryk skifteknappen i pi-leretning F.
- Venstrelob: Tryk skifteknappen i pileretning R.

1. Indstil arbejdstrykket pa kompressoren (maks. tilladt arbejdstryk se "Tekniske data").
2. Lynkobingen tilsluttes til trykluftforsyningen.
3. Drej aftraeksarmen for at starte.

5. Vedlidgeholdelse og pleje

Fare!

Tag værktjet fra trykluft-tilslutningen for alle arbejder.

Vedligeholdelse og reparationer, der gár ud over det i dette kapitel beskrevne, mA kun udfores af fagfolk.

• Kontroller skrueforbindelsene, om nødvendigt efterspaendes disse.
  OpbevarIkveaerktojetubeskyttetidet friellerrifugtigeomgivelser.

6. Reparation

Fare!

Reparationer pa trykluftværktj makuun udfores af fagfolk!

Trykluftværktj, som skal repareres, kan indsendes til den lokale service-afdeling. Adressen finder du i resededelslisten.

Ved indsendelse til reparation skal den fastslaje fejl beskrives.

7. Miljøbeskyttelse

Apparatets emballage kan genbruges.

Udtjent værktøj og tilbehør indeholder store mAengder af værdifulde råstoffer og plast, som skal afleveres til genbrug.

Denne brugsanvising er trykt pa klorfrit bleget papir.

8. Leveringsomfang

1 slagskruemaskine SR 120
1 smorenippel R 1/4"
10 topnogler (9, 10, 11, 13, 14, 17, 19, 22, 24, 27 mm)
1 forlaengerstang
1 plastkuffert
1 drugsanvisning

9. Tilbehør

Pneumatikolie 0,5 liter art.-nr.: 090 100 8540

Smoreapparat til pamontering R 3/8" art.-nr.: 090 105 4592

10. Tekniske Data

Luftbehov	I/min
Maksimalt tilladt arbejdstryk bar 6
Tomgangshastighed	\( min^{-1} \)	8.000
Firkanholder	"
Maksimal skruestørrelse M16
Slagværk Hammerslagværk
Maksimal omdrejningsmoment (højreløb) Nm 320
Maksimal omdrejningsmoment (venstreløb) Nm 320
Slangediameter (indvendig) mm 9
Tilslutningsgevind " 1/4
Vibration (accelerationens vægtede effektivværdi) m/s	2	10,4
EN ISO 15744 lydeffektniveau \( L_{WA}^{*} \)lydtryksniveau \( L_{PA}^{*} \)	dB (A) dB (A)	105 94
Dimensioner: længde × bredde × højde	mm	\( 195 \times 70 \times 195 \)
Vægt	kg	2,2
* De anførte værdier er emissionsværdier og er ikke ndvendigvis pålidelige arbejdspladsværdier. Selv om der er en sammen-hæng mellem emissions- og immissionsniveauaerne, afgær det ikke om der skal træffes ekstra sikkerhedsforanstaltninger på arbejdspladsen. Faktorer, som påvirker det faktiske immissionsniveau på arbejdspladsen, kan=vare arbejdsrummets udformning og andre støkjilder, f.eks. antallet af maskiner og andre ved sider af ligngende arbejdsforløb. De tilladte arbejdspladsværdier kan onså variere fra land til land. Denne information gør dog brugeren i stand til bedre at kinne fastlægge faremometer og risici.
