BRUKSANVISNING SR 120 Set METABO

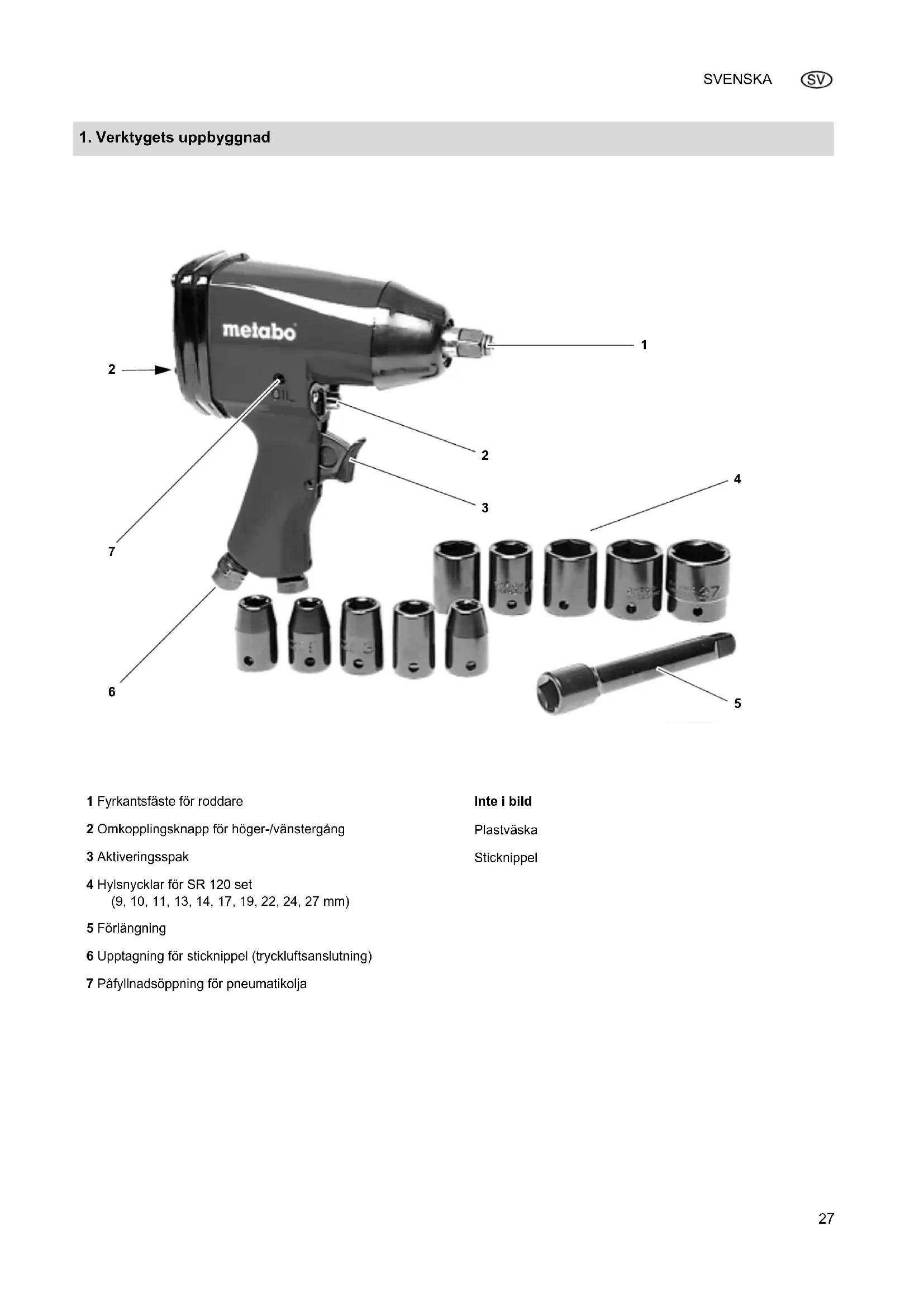

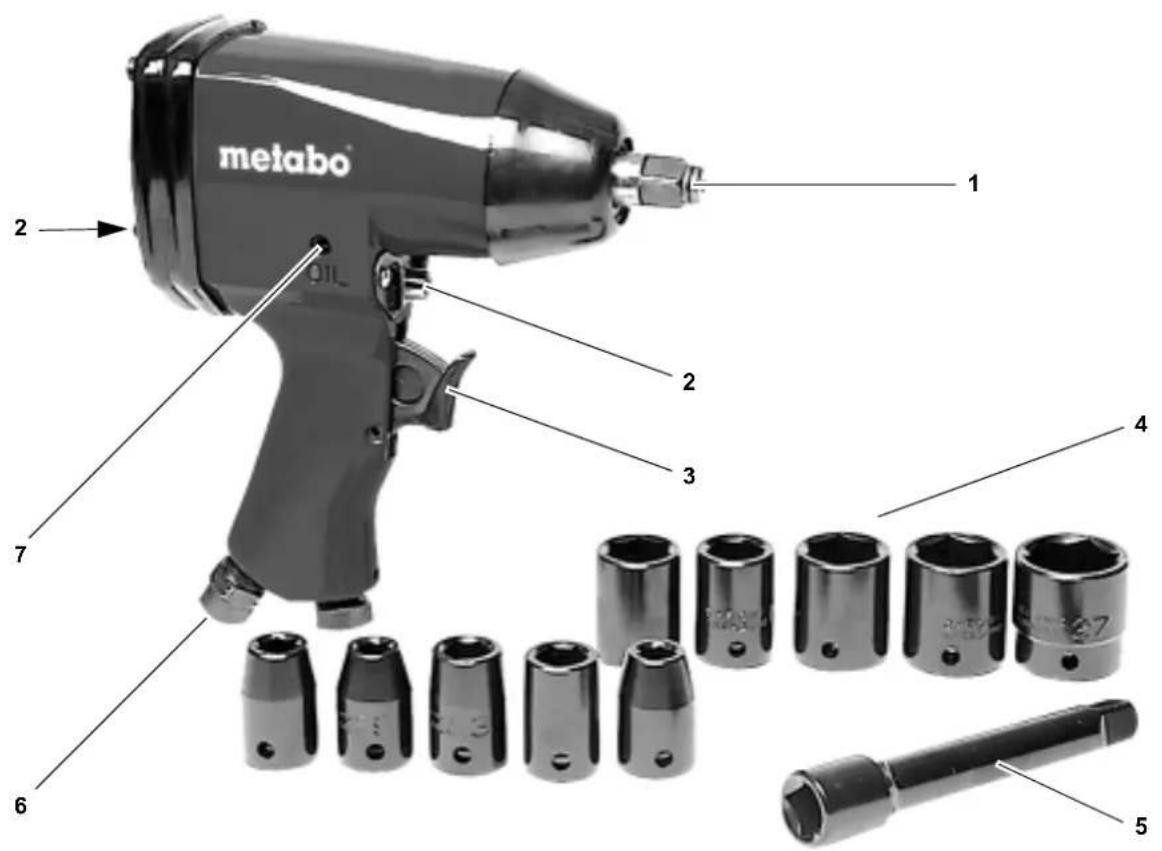

1. Verktygets uppbyggnad

1 Fyrkantsfäste för roddare 2 Omkopplingsknapp för höger-/vänstergång 3 Aktiveringsspak 4 Hylsnycklar för SR 120 set (9, 10, 11, 13, 14, 17, 19, 22, 24, 27 mm) 5 Förlängning 6 Upptagning för sticknippel (tryckluftsanslutning) 7 Påfyllnadsöppning för pneumatikolja Inte i bild Plastväska Sticknippel I_0006sv3A.fm 12.10.11 Original bruksanvisningSVENSKA

1. Verktygets uppbyggnad

5. Reparation och underhåll

Bruksanvisningen är skriven på ett så- dant sätt att du sna bbt kan arbeta med maskinen på ett säkert sätt. Här följer en liten handledning till hur bruksanvis- ningen bör läsas: – Läs igenom hela bruksanvisningen innan du använder utrustningen. Observera särskilt våra säkerhetsfö- reskrifter. – Denna bruksanvisning riktar sig till personer med tekniska grundkun- skaper i hantering av sådana maski- ner som beskrivs här. Om du inte har någ on som helst erfarenhet i användning av dessa maskiner bör du först rådfråga personer som har denna erfarenhet. – Om du upptäcker några trans- portskador på utrustningen när du packar upp den ska leverantören omedelbart underrättas. Ta aldrig apparaten i drift! – Ta hand om förpackningen på miljö- vänligt sätt. Lämna den t ex till mot- svarande inlämningsställe/miljösta- tion. – Spara alla dokument som följer med app araten så att du kan informera dig vid behov. Spara kvittot för eventuella garantiåtaganden. – Om du säljer eller lånar ut utrust- ningen skall alla tillhörande doku- ment medfölja. – Tillverkaren ansvarar inte för skador som uppstår för att bruksanvisning- ens anvisningar in följts. Information kännetecknas på följande

tt i bruksanvisningen: AFara! Varning för personskador eller skador på miljön. BFara för elektricitet! Varning för personskador pga. elektrici- tet. A OBS! Varning för materialskada. 3 Märk: Ytterligare information. – Siffror i bilder (1, 2, 3, ...) – kännetecknar detaljer; – numreras fortlöpande; – Hänvisar till motsvarande num- mer inom klammer (1), (2), (3), ...

angränsande text. – Anvisningar för arbetsmoment som måste göras i en bestämd ordnings- följd är numrerade. – Anvisningar för arbetsmoment som

nte behöver göras i en bestämd ordningsföljd kännetecknas av en punkt. – Uppräkningar kännetecknas av ett streck.

3.1 Använd verktyget enligt

anvisningarna Vertyget är avsedd för att fästa och lö- sa sexkantskruvar och sexkantmuttr

inom det hantverkliga området. Verktyget får bara drivas med tryckluft. Det maximalt tillåtna arbetstrycket som framgår av tekniska data får inte över- skridas. Apparaten får inte drivas med exp losiva, brännbara eller hälsovådliga gaser. All annan användning är förbjuden. Ge- nom användningssätt som inte följer riktlin jerna, ändringar på utrustningen eller bruk av delar som inte kontrolle- rats och godkänts av tillverkaren kan oföru tsedda skador uppstå!

3.2 Allmänna säkerhetsanvis-

ningar Observera följande säkerhetsanvisning- ar när du använder maskinen, för att utesluta risker för person- eller materi- alskador. Läs även de särskilda säkerhetsanvis- ningarna i respektive kapitel. Läs även gällande direktiv eller arbetar- skyddsföreskrifter för hantering av kom- pressorer och tryckluftsverktyg. AAllmänna faror! – Håll ordning på arbetsplatsen – om

t är rörigt på arbetsplatsen kan det lätt hända en olycka. – Var alltid uppmärksam. Använd inte

ftpåfyllaren om du är okoncentre- rad. – TRyckluftverktyg skall hållas otill- gängliga för barn. – Verktyget får bara via snabbkopp- lingen anslutas till tryckluftskällan. – Se till att det maximalt tillåtna ar- betstryck som anges i tekniska data

nte överskrides. – Undvik att överbelasta verktyget –

vänd det endast inom det effekt- område som anges i tekniska data. – Undvika att verktyget förskjuts – inta en säker position när det används. – Rör inte vid roterande delar. – Bryt förbindelsen till tryckluftsanslut- ningen innan du: – Byta ut hylsan – Åtgärda störningar – när du inte har verktyget under

psikt. AFara på grund av bristande personlig skyddsutrustning! – Använd hörselskydd. – Använd skyddsglasögon. AFara på grund av brister på cirkelsågen! – Underhåll apparaten noggran. Följ underhållsanvisningarna. – Reparera inte utrustningen själv!

parationer på kompressorer, tryckkärl och tryckluftsverktyg får endast utföras av expertis. Innehållsförteckning

A OBS! Skydda verktyget, speciellt tryckluftsan- slutningen, fyrkantsfäste t och styrele- menten från damm och smuts. – Låt verktyget löpa i tomgång endast und er kort tid.

3.3 Symboler på maskinen

4.1 Före första start

Skruva i sticknippeln.

4.2 Använda vinkelslipen

A OBS! Tryckluftledningen måste vara fri från

ndensvatten. A OBS! För att verktyget ska vara brukbart un- der en lång tid ska tillräcklig försörjning

v pneumatikolja finnas tillhanda. Det- ta kan ske på följande sätt: – Använd oljad tryckluft genom att sätta på en oljare resp. ledningsolja- re. eller – Per 15 driftminuter (permanentin- sats) skall ca 3 till 5 droppar pneu- matikolja manuellt hällas i tryckluft- anslutningen eller påfyllningsöppningen för pneumatik- olja. Om verktyget har inte använts på flera

agar skall ca 5 till 10 droppar pneuma- tikolja manuellt hällas i tryckluftanslut- ningen eller påfyllningsöppningen för

1. Sätt skruvhylsan på fyrkantshålla-

2. Ställ in vridriktningen på omkastars-

paken för höger-/vänstergång : – Högervridning: tryck in omkopp- laren i pilriktning F. – Vänstergång: Tryck in omkoppla- ren i pilriktning R.

3. Justera arbetsrycket på kompres-

4. Anslut snabbkopplingen vid tryck-

5. Starta skruvdragaren genom att

trycka på avfyr ingshandtaget. AFara! Koppla ifrån tryckluftsanslutningen inn- an arbeten genomförs på verktyget. Längre gående underhålls- och repara- tionsarbeten än de som beskrivs i den- na kapitel får bara utföras av experter . Kontrollera att alla skruvförband är fast åtdragna och dra ev. åt dem. Förvara ej maskinen oskyddad ute eller i fuktig omgivning. AFara! Reparationer på tryckluftsverktyg får

ra utföras av experter! Tryckluftsverktyg som behöver repare- ras kan skickas in till vårt svenska ser- vicekontor. Adresser hittar du på re- servdelslistan. Beskriv de fel som har konstaterats när verktyget skickas in för reparation. Förpackningsmaterialet kan återvinnas till 100 %. Begagnade verktyg och tillbehör inne- håller stora mängder värdefulla ämnen som skall lämnas till återvinningspro- cessen. Den anvisningen trycktes på klorfritt ble kt papper. 1 Slagskruvare SR 120 1 Hylsa R 1/4" 10 Hylsnycklar (9, 10, 11, 13, 14, 17,

, 22, 24, 27 mm) 1 Verlängning 1 Plastväska 1 Bruksanvisning Pneumatikolja 0,5 liter art.-nr.: 090 100 8540 Tillsatsoljare R 3/8" art.-nr.: 090 105 4592 8 L äs bruksanvisningen innan maskinen används. 9 Använd ögonskydd. 10 Använd hörselskydd. 11 CE-symbol

5. Reparation och under-

Fyrkantsfäste " 1/2 Maximal skruvstorlek M16 Slagverk Hammarslagverk Maximalt vridmoment (högergång) Nm 320 Maximalt vridmoment (vänstergång) Nm 320 Slangdiameter (inre) mm 9 Anslutningsgänga " 1/4 Vibration (vägt effektivvärde för acceleration) m/s

Mått: Längd × bredd × höjd mm 195 × 70 × 195 Vikt kg 2,2

• De uppgivna värden är emissionsvärden och behöver därmed inte vara säkra arbetsplatsvärden. Trots att ett samband finns mellan emissions- och arbetsplatsvärden, kan inga tillförlitliga slutsatser dras om ytterligare försiktighetsåtgärder erfordras eller inte. Faktorer, som påverkar den aktuella på arbetsplatsen förekommande immissionsnivån omfattar arbetsutrymmets utform- ning och andra ljudkällor dvs. antalet maskiner och andra bredvid pågående arbeten. De tillåtna arbetsplatsvärden kan även variera från land till land. Informationen bör dock ge brukaren möjligheten att bättre kunna bedömma faror och risker.POLSKI
