GEBRUIKSAANWIJZING MHS 5000 SET METABO

Wij verklaren als enige verantwoordelijke, dat dit product in overeenstemming is met de volgende normen conform de bepalingen van de richtlijnen*

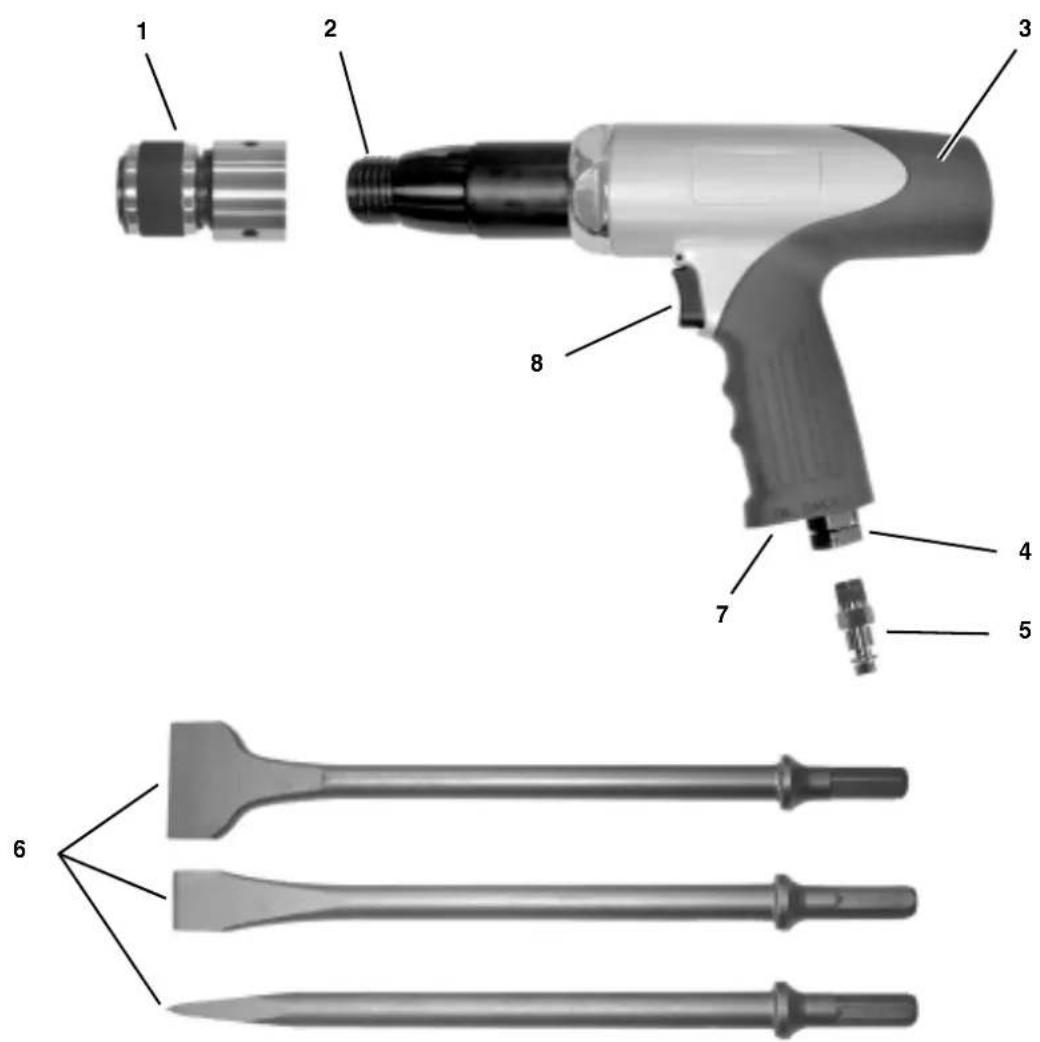

1. Overzicht van het apparaat - Leveringsomvang

1 Snelwisselvoering
2 Schroefdraad voor snelwissenloering
3 Beitelhamer
4 Opname voor steeknippel (perslucht-aansluiting)
5 Steenkippel 1/4 " (Duitsland) voor perslucht-aansluiting
6 Beitels voor diverse toepassin-gen (3 stuks)
7 Luchtuittreding, geluidsisoleerd
8 Trekker

Geentekening:

• Steenkippel 1/4" (Frankrijk, Spanje)
• Steenkippel 1/4 " (Zwitzerland, Belgium, Nederland)
• Transportkoffer
• Veiligheidsbril
• Gebruiksaanwijzing

Inhoudstafel

1. Overzicht van het apparaat - Leveringsomvang 15
2. Lees dit eerst! 16
3. Veiligheid.. 16
   3.1 Voorgeschreveen gebruik van het systeme 16
   3.2 Algemene veiligheidsinstructies 16
   3.3 Symbolen op het toestel 17
4. Bediening.. 17
   4.1 Voor het eerste bedrijf....17
   4.2 Beitel aanbrengen.. 17
   4.3 Persluchtaansluiting 17
   4.4 Beitelen 17
5. Service en onderhoud 17
6. Beschikbare accessoires 17
7. Reparatie. 17
8. Milieubescherming 17
9. Technische gegevens. 18

2. Lees dit eerst!

Deze gebruiksaanwijzing werden zervvaardigd, dat u snel en veilig met uw gereedschap kunt werken. Hier eenkleine wegwijzer, hoe u deze gebruiksaanwijzing dient te lezen:

Lees deze gebruiksaanwijzing voorde ingebrukneming geheel doorBesteedaarbijvooralaandachtaan het hoofdstukveiligheidsvoorschriften".
- Als u bij het uitpakken van het appar
raat transportschade vaststelt, dan
moet u waar onmiddelijk uw lever
rancier van op de hoogte stellen.
Neem het gereedschap Niet in
bedrijf!
- Deze gebruiksaanwijzing richt sich aan Personen met technische basis-kennis in de omgang met gereed-schap zoals het hier beschreiben. Indien u generlei ervaring met zuk gereedschap heeft, dient u eerst beroep te doen op de hulp van erva-ren Personen.
- Bewaar alle met dit gereedschap geleverde documenten op, opdat u zich desgewenst kurz informeren. Bewaar het koopbewijs voor maybe garantiegevallen op.
- Als u het gereedschap verleent of verkoopt, geef dan alle meegeleverde documenten mee.

Voor schade die ontstaat, sondern deze gebruiksaanwijzing Niet werden opgevolgd, overneemt de fabrikant geen aansprakelijkheid.

De informaties in deze gebruiksaanwij-zing zich op de volgende manier geken-merkt:

Gevaar! Waarschuwing voor lichamelijk letsel of milieuschade.

Attentie! Waarschuwing voor materièle schade.

Opmerking: aanvullende informaties.

Getallen in afbeeldingen (1, 2, 3, ...)
- kenmerkenafzonderlijke delen;
- zijn doorlopend genummerd.
Handelingsinstrumenties, waar bij op de volgorde dient te worden gelet, zich doorgenummerd.
- Handelingsinstrumentes met willekeurige volgorde zich met een pungetekenmerkt.
- Opsommingen zijn met een streep gekenmerkt.

3. Veiligheid

3.1 Voorgeschreveu gebruik van het systeme

Dit apparaat is bedoeld voor volgende doeleinden: gaten uitbeitelen in metselwerk en steen, platen breken, nieten of vastzittende schroeven afbikken, vastzittende moeren openbreken, bouteu uittrijven.

Dit apparaat mag enkel worden gebruikt met beitels die voor persluucht-beitelhamers geschikt zich (diameter opname zie Technische gegevens).

Dit apparaat mag enkel door een persluchtcompressor worden aangedreten. De maximaal toegelaten werkdruk vermeld in de technische gegevens mag Niet worden overschreden. Dit apparaat mag Niet met explosieve, brandbare of schadelijke gassen worden aangedreten.

Elk ander gebruik is verboden. Niet toegelaten gebruik, wijzigingen aan het apparaat of het gebruik van onderdelen die Niet door de fabrikant goedgekeurd zich, kuren onvoorspelbaar persoonlijk letselveroorzaken!

3.2 Algemene veiligheidsin-structies

• Houdt u zich bij gebruik van dit gereedschap aan de volgende veiligheidsvoorschriften om gevaar voor personen of materiele schade te voorkomen.

• Houd rekening met de bijzondere veiligheidsinstrumentes in de desbetreffende hoofdstukken.

• Houdt u zich eventuele aan de bijzondere wettelijkke maatregelen ter bescherming van de werknemer of de ongevallenpreventievoorschriften inzake de omgang met compressoren en persluchtgereedschap.
• Dit apparaat mag enkel worden bediend door Personen die deze gebruiksaanwijzing hebben gelezen en begrepen, en zich bewust zijn van de bevaren bij de omgang met dit apparaat. Personen onder 18一年多ogen dit apparaat uitsluitend in het kader van een beroepsopleiding onder toezicht van een leraar gebruiken.

Algemene gevaren!

• Houd uw werkplek in orde - een wanordelijke werkplek kan ongevallen tot gevolg hebben.
  Wees aandachtig. Gebruik dit gereedschap Niet, wanner u nicht geconcentreerd bent.
• Houd kinderen en andere personen van het arbeidsbereik vandaan.
• Bewaar persluchtgereedschap voor kinderen ontogankelijk op.
• Sluit dit gereedschap uitsluitend via een snelkoppeling aan op een compressor.
  Bewerk geen de gezondheid bedreigende stoffen.
  Bij het werken met het werktuig kan vonkenslag ontstaan. Gebruik het werktuig Niet in de buurt van brandbare materialen, vloeistoffen of gassen.

• Raak de beitel tijdens de werkzaam-heden Niet aan.
  Scheidt het toestel van de perslucht-aansluiting alvorens u:

• beites verrangent,
  stomgen verhelpt of
  wanreer het werktuig zonder toe-zicht is.

Gevaar door ontoreikende persoonlijke veiligheidsuitrusting!

Draag persoonlijke veiligheidsuitrusting:

geluidsbescherming,
- veilgheidsbril,
- veilgheidshandschoenen,
stofmasker (bij stofvevaardigende werkzaamheden).

Draagijdens het uitbeitel ook veiligheidsschoenen en een veiligheidshelm.

Gevaar door gebreken aan het toestel!

• Voer nooit zich reparaties aan het gereedschap uit! Reparaties van compressoren, drukvaten en persluchtgereedschap月至suiisluitend door gekwalificeerd personeel uitgevoerd worden.

Gevaardrilling!

Trilling kan op het geheel lichaam en vooral op armen en handen worden overgebracht. Zeer sterke trillingen alsook permanente trilling kan zenuw- en vatzieken veroorzaken.

Attentie!

• Beschem het toestel, vooral de persluchtaansluiting en de bedieningselementen gegen stof en vuil.
  Vergewis u ervan dat de maximaal toegelaten werkdruk vermeld in de technische gegevens nicht overschreten wordt. De arbeidsdruk moet via een drukverlager worden ingesteld.
  Zorg dat u dit gereedschap nicht overbelast - gebruik dit gereedschap uitsluitend binnen het vermogensbereik dat in de technische gegevens vermeld worden.
• Het werktuig alleen kort in de leeg-loop lately draaien.

3.3 Symbolen op het toestel

Gevaar! Veronachtzaming van de volgende waarschuwingen kan tot zware verwondingen of materiele schade leiden.

Gebruiksaanwijzing lezen.

Oordoppen dragen.

Veiligheidsbril dragen.

4. Bediening

4.1 Vór het eerste bedrijf

• Steenkippel inschroeven.

4.2 Beitel aanbrengen

1. Zoek een geschikte beitel (9)uit.

1. Snelwisselvoering (10) op de beitelhamer schroeven.
2. Beitel in de snelwisselvoering inzetten

Beitel verwijderen

• Spanring van de snelwisselvoering (10) terugtrekken en beitel aftrekken.

4.3 Persluchtaansluiting

Attentie!

Opdat dit toestel lang ijsklaar blijft, moet het volle met pneumatische olie worerzorgd. Dit kan als volgt gebeu

• Via de onderhoudsmodule op de compressor.
• Via een aanbouwsmeerpot die in de persluchtleiding of direct op het persluchtapparaat is geinstalleerd.

• Doe per 15 bedrijfsminuten (langdurig gebruik) ca. 3 tot 5 druppels pneumatische olie met de hand in de persluchtaansluiting.

• Stel de werkdruk op de compressor in (maximaal toegelaten werkdruk wie Technische gegevens).

• Sluit de persluchtaansluiting (snel-koppeling) van de compressor aan.

4.4 Beitelen

Gevaar door ontoreikende persoonlijke veiligheidsuitrusting!

• Draag persoonlijke veiligheidsuitrusting:

geluidsbescherming,
- veilgheidsbril,
- veilgheidshandschoenen,
stofmasker (bij stofvervaardigende werkzaamheden).

• Draag tijdens het uitbeitelen ook verilgheidsschoenen en een verilgheidshelm.

• Zet de beitel aan.

• Inschakelen: aftrekhendel bedienen.

Uitschakelen: aftrekhendel loslaten.

5. Service en onderhoud

Gevaar!

Koppel de persluchtaansluiting los vór alle werkzaamheden aan het gereedschap.

Service en/of onderhoudswerkzaamheden die nicht in dit hoofdstuk beschreiben staan mogen uitsluitend door vaklui uitgevoerd worden.

• Controller of de schroefverbindingen vast zitten, en draai ze vast indien nodig.
• Wonneer het werktuig Niet door een onderhoudseenheid of een ledingolieer worden gesmeerd, per 15 bedrijfsminuten (continu inzet) ongeveer 3 tot 5 druppels pneumatische olie van hand in de perslucht-aansluiting gezven.
• Bewaar het gereedschap Niet onbeschermd in de open lucht of in een vochtige omgeving.

6. Beschikbare accessoires

Pneumatische olie 0,5 I speciale olie voor persluchtgereedschap, onderhoudsmodules en aanbouwsmeerpotten. Art.-nr.0901008540
Aanbouwoliemachine R1/4" inwendige schroefdraad Ter installmentie direct aan persluchtwerktuigen. Steeds zichtaar oliepeil dankzij het peiglas. Art.-nr.090 105 4584
Draai-kip-luchtinlaatgewricht DKG 1/4" Ter installment die direct aan persluchtwerktuigen. Verbeterde beweeglijkheid bij de inzet van werktuige. Art.-nr.090 106 0991

7. Reparatie

Gevaar!

Reparaties aan persluchtgereedschap mogen uitsluitend door vakmensen worden uitgevoerd!

De persluchtmachines kuren voor reparatie verzonden worden maar de Service-vestiging in uw land. Het adres vindt u terug bij de lijst met onderdelen.

Geef bijinzending voor reparatie een omschrijving van het vastgestelde defect.

Het verpakkingsmaterialiaal van demachine is 100% recycleerbar.

Afgedankte machines en accessoires bevatten grote hoeveelheden waardevolle grond- en kunststoffen die eveneens gerecycleerd können worden.

De gebruiksaanwijzing ward op chloorvrij gebleekt papier gedrukt.

1. Technische gegevens

		MHS 5000 Set	MHS 5050 Set
Maximaal toegelaten werkdruk	bar	6,2	6,2
Benodigd luchtvolume l/min 330 370
Beitelopname (zeskant) mm 10 10
Slagfrequentie min	-1 2900 2000
Slag mm 67 89
Aanbevolen slangdiameter (binnen) mm 10 10
Luchtaansluiting	"	1/4	1/4
Trilling (geschatte effectieve waarde van de versnelling)	m/s2	4,84	5,75
Onzekerheid K	m/s2	<2,5	<2,5
EN ISO 15744
Geluidsdrukniveauu LWA	dB (A)	107,3	112,8
Geluidsdruknivau LPA	dB (A)	96,3	101,8
Onzekerheid K	dB (A)	4	4
Afmetingen (length x bredte x hoogte)
Toestel	mm	220 x 57 x 175	270 x 57 x 175
Koffer	mm	440 x 85 x 300	440 x 85 x 300
Gewicht: toestel+zonder verpakking	kg	1,73	1,94
Toestel met verpakking	kg	4,1	4,4

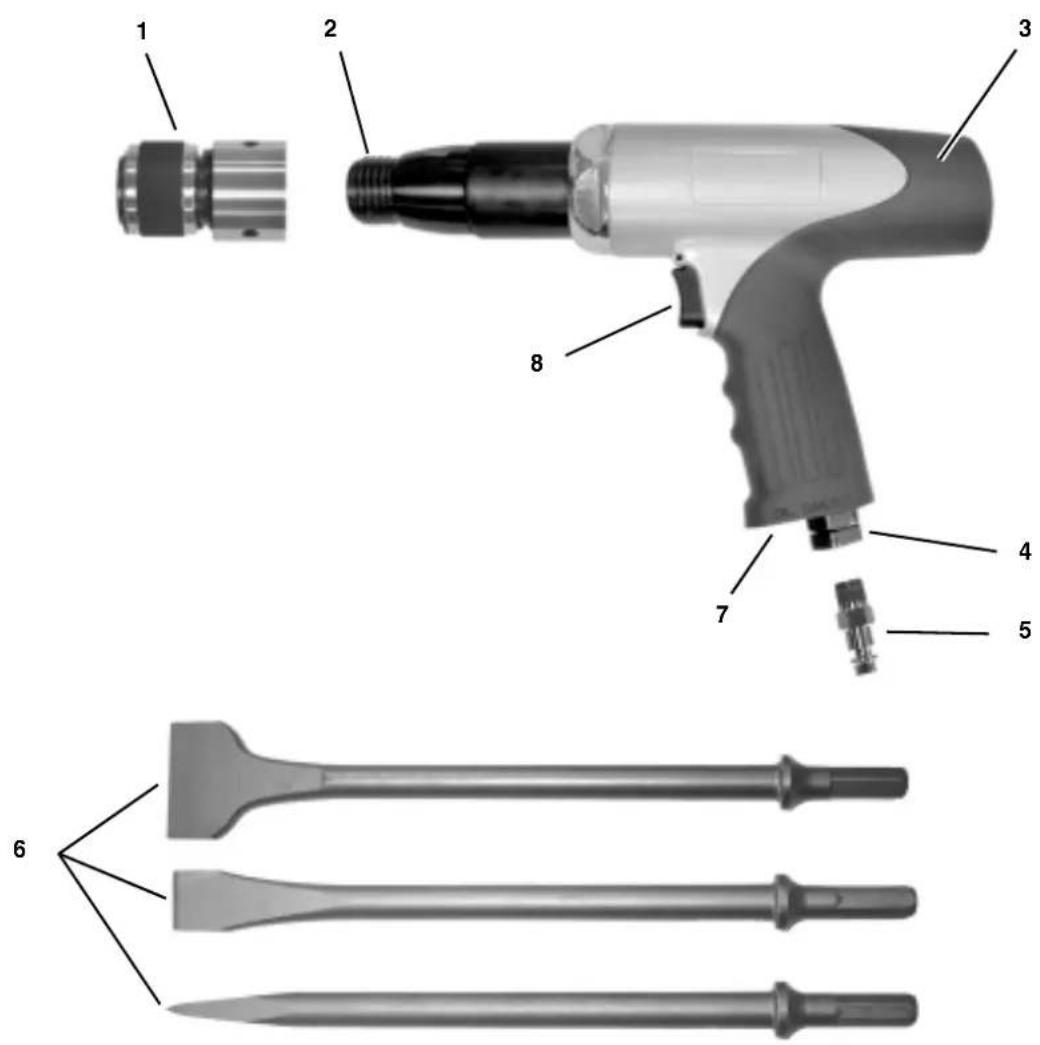

1. Apparatet i overblick - leveringsomfang
