BEDIENUNGSANLEITUNG MHS 5000 SET METABO

Wir erklaren in alleiniger Verantwortlichkeit, daß这点 Produkt mit den folgenden Normen übereinstimm gemäß den Bestimmungen der Richtlinien*

F FRANCAISVNL NEDERLANDS

DECLARATION DE CONFORMITEVCONFORMITEITSVERKLARING

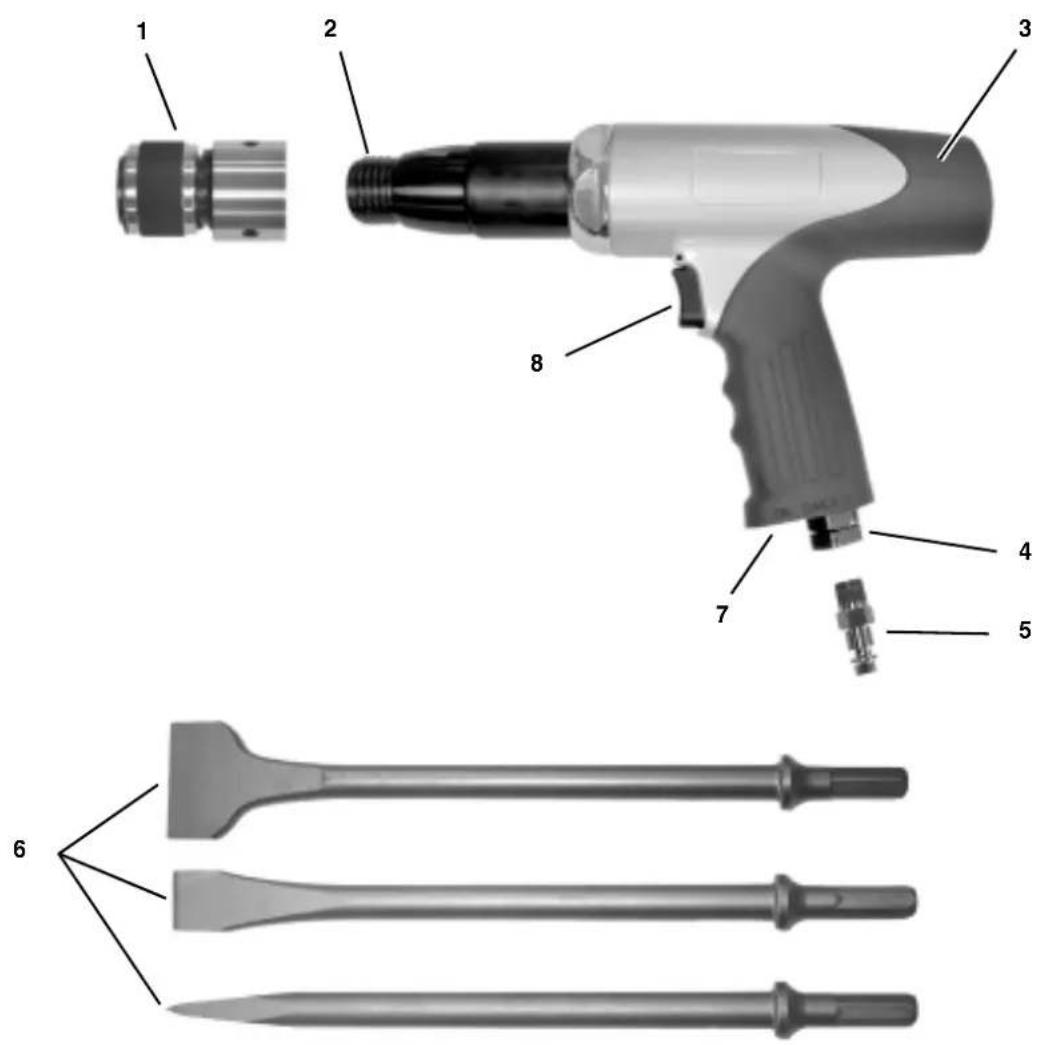

1. Das Gerät im Überblick - Lieferumfang

1 Schnellwechselfutter
2 Schraubgewinde fur das Schnellwechselfutter
3 MeiBelhammer
4 Aufnahme für Stecknippel (Druckluft-Anschluss)
5 Stecknippel 1/4" (Deutschland) für Druckluft-Anschluss
6 MeiBel für verschiedene Einsatzbereiche (3 Stück)
7 Luftaustritt, schallgedampf
8 Abzughebel

Ohne Abbildung:

• Stecknippel 1/4" (Frankreich, Spanien)
• Stecknippel 1/4" (Schweiz, Belgien, Niederlande)
• Transportkoffer
• Schutzbrille
• Betriebsanleitung

Inhaltsverzeichnis

1. Das Gerät im Überblick - Lieferumfang. 3
   2.Zuerst lesen! 4
2. Sicherheit. 4
   3.1 Bestimmungsgemäbe Verwendung 4
   3.2 Allgemeine Sicherheitschinweise....4
   3.3 Symbole auf dem Gerät 5
   4.Betrieb. 5
   4.1 Vor dem ersten Betrieb .5
   4.2 MeiBel einsetzen 5
   4.3 Drucklautanschluss 5
   4.4 MeiBeln. 5
3. Wartung und Pflege 5
4. Lieferbares Zubehor....5
5. Reparatur 5
   8.Umweltschutz 5
6. Technische Daten.. 6

2. Zuerst lesen!

These Betriebsanleitung wurden so erstellt, dass Sie schnell und sicher mit ihrem Werkzeug arbeiten können. Hier ein kleiner Wegweiser, wie Sie diese Betriebsanleitung lesen sollen:

• Lesen Sie diese Betriebsanleitung vor der Inbetriebnahme ganz durch. Beachten Sie insbesondere die Sicherheitshinweise.
• Wenn Sie beim Auspacken einen Transportschaden feststellen, benachrichtigen Sie umgehend ihren Handler. Nehmen Sie das Werkzeug nicht in Betrieb!
• These Betriebsanleitung richtig sich an Personen mit technischen Grundkenntnissen im Umgang mit Werkzeugen wie dem hier beschrieben. Wenn Sie keinerlei Erfahrung mit solchen Werkzeugen haben, sollen den Sie zunachst die Hilfe von erfahrenen Personen in Anspruchnehmen.
• Bewahren Sie alle mit diesen Werkzeug geleiferten Unterlagen auf, damit Sie sich bei Bedarf informieren können. Bewahren Sie den Kaufbeleg für eventuelle Garantiefälle auf.
• Wenn Sie das Werkzeug einmal verleihen oder verkaufen, geben Sie alle mitgelieferten Unterlagen mit.

Für Schaden, die entstehen, weil diese Betriebsanleitung nicht beachtet wurde, übernimmt der Hersteller keine Haftung.

Die Informationen in dieser Betriebsanleitung sind wie folgt gekennzeichnet:

Gefahr!
Warning vor Personenschäden oder Umweltschäden.

Achtung! Warning vor Sachaden.

Hinweis:
Ergänzende Informationen.

Zahlen in Abbildungen (1, 2, 3, ...)
- kennzehn Einzelteile;
- sind fortlaufend durchnummeriert.

• Handlungsanweisungen, bei denen die Reihenfolge beachtet werden muss, sind durchnummeriert.
• Handlungsanweisungen mit beliebiger Reihenfolge sind mit einem Punkt gekennzeichnet.
• Auflistungen sind mit einem Strich gekennzeichnet.

3. Sicherheit

3.1 Bestimmungsgemäß Verwendung

Dieses Gerät ist für folgende Zwecke bestimmt: Stemmarbeiten in Mauerwerk und Stein, Trennen von Blechen, Abschlagen von Nieten oder festsitzenden Schrauben, Sprengen von festsitzenden Muttern, Austreiben von Bolzen.

Dieses Gerätarf nur mit Meißeln benutzt werden, die für Druckluft-Meißelhammer geeignet sind (Aufnahmedurchmesser siehe Technische Daten).

Dieses Geratarf nur durch einen Druckluftkompressor angetrieben werden.Der in den Technischen Daten angegebene maximal zulässige Arbeitsdruckarf nicht übersritten werden. Dieses Geratarf nicht mit explosiven, brennbaren oder gesundheitsgehrdenden Gasen betrieben werden.

Jede andere Verwendung ist bestimmungswidrig. Durch bestimmungswidrige Verwendung,Veränderungen am Gerat oder durch den Gebrauch von Teilen, die nicht vom Hersteller geprüft und freigegeben sind, konnen unvorhersebare Schaden entstehen!

3.2 Allgemeine Sicherheitshinweise

• Beachten Sie beim Gebrauch dieseres Werkzeugs die folgenden Sicherheitschinweise, um Gefahren für Personen oder Sachschaenen auszuschreiben.

• Beachten Sie die speziellen Sicherheitschinweise in den jeweiligen Kapiteln.

• Beachten Sie gegebenenfalls spezielle Arbeitsstschutz- oder Unfallverhütungs-Vorschriften für den Umgang mit Kompressoren und Drucklucht-Werkzeugen.

• Dies Gerätarf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben und sich der Gefahren beim Umgang bewusst sind. Personen unter 18 Jahren dürfen these Gerät nur im Rahmen einer Berufsausbildung unter Aufsicht eines Ausbilders benutzen.

Allgemeine Gefahren!

• Halten Sie ihren Arbeitsbereich in Ordnung – Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.
  Seien Sie aufmerksam. Benutzen Sie diesen Werkzeug nicht, wenn Sie unkonzentriert sind.
• Halten Sie Kinder und andere Personen vom Arbeitsbereich fern.
  Bewahren Sie Druckluftwerkzeuge für Kinder unerreichbar auf.
  Schlieben Sie thesewes Werkzeug nur über eine Schnellkupplung an einen Kompressor an.
• Bearbeiten Sie keine gesundheitsgeführrdenden Stoffe.
• Beim Arbeitsen mit dem Werkzeug kann Funkenschlag entstehen. Verwenden Sie das Werkzeug nicht in der Nähe brenbarer Materialien, Flüssigkeiten oder Gasen.
• Berühren Sie während des Betriebs nicht den Meißel.

• Trennen Sie diesen Gerät vom Druckluftanschluss, bevor Sie:

• Miel wechseln,

• Störungen beseitigen oder
• wenn das Werkzeug unbeaufsichtigt ist.

Gefahr durch unzureichende personliche Schutzausrüstung!

• Tragen Sie persönliche Schutzausstung:

Gehorschutz,
Schutzbrille,
Schutzhandschuhe,
Staubschutzmaske (bei stauberzeugenden Arbeitsen).

Tragen Sie bei Stemmarbeiten auch Schutzschuhe und einen Bauhelm.

Gefahr durch Mängel am Gerät!

• Reparieren Sie diese Werkeug nicht selbst! Nur Fachleute dürfen Reparaturen an Kompressoren, Druckbehältern und Druckluft-Werkzeugen durchführung.

Gefahr durch Vibration!

• Vibration kann auf den gesamten Körper und speziell auf Arme und Hände übertragen werden. Sehr starke Vibration sowie andauernde Vibration kann Nerven- und Gefästörungen verursachen.

Achtung!

Schützen Sie das Gerät, insbesondere den Druckluftanschluss und die Bedienelemente vor Staub und Schmutz.
- Stellen Sie sicher, dass der in den Technischen Daten angegebene maximal zulässige Arbeitsdruck nicht übersritten wird. Der Arbeitsdruck muss über einen Druckminderer eingestellt werden.
- Überlasten Sie diese Werkzeug nicht - benutzen Sie diese Werkzeug nur im Leistungsbereich, der in den Technischen Daten angegeben ist.
Werkzeug nur kurzfristig im Leerlauf laufen{lassen.

3.3 Symbole auf dem Gerät

Gefahr! Missachtung der folgenden Warnungen kann zu schweren Verletzungen oder Sachschen den führen.

Betriebsanleitung lesen.

Gehorschutz tragen.

Schutzbrille tragen.

4. Betrieb

4.1 Vor dem ersten Betrieb

• Stecknippel einschrauben.

4.2 MeiBel einsetzen

1. Geeigneten Meiβel (9) aussuchen.

1. Schnellwechselfutter (10) auf den Meißelhammer aufschauben.

2. MeiBel in das Schnellwechselfutter einsetzen.

MeiBel abnehmen

• Spanning des Schnellwechselfutters (10) zusückziehen und MeiBel abziehen.

4.3 Druckluftanschluss

Achtung!

Damit these Gerat lange einsatzbereit bleibt, muss es ausreichend mit Pneumatikol versorgt werden. Dies kann wie folgt geschehen:

• Uber eine Wartungseinheit am Kompressor.

• Über einen Anbauöler, der in die Druckluftleitung oder direkt am Druckluftgerät installiert ist.
  Pro 15 Betriebsminuten (Dauereinsatz) etwa 3 bis 5 Tropfen Pneumatikol von Hand in den Druckluftanschluss geben.

• Arbeitsdruck am Kompressor einstellen (maximal zulässiger Arbeitsdruck siehe Technische Daten).

• Druckluftanschluss (Schnellkuppfung) des Kompressors anschließen.

4.4 MeiBeln

Gefahr durch unzureichende personliche Schutzausrüstung!

Tragen Sie personliche Schutzausrüstung:

Gehöschutz.
Schutzbrille,
- Shutzhandschuhe,
Staubschutzmaske (bei stauberzeugenden Arbeitsen).

• Tragen Sie bei Stemmarbeiten auch Schutzschuhe und einen Bauhelm.

• Meiβel安定zen.

• Einsatzalen: Abzughebel betätigten.
  Ausschalten: Abzughebel loslassen.

5. Wartung und Pflege

Gefahr!

Vor allen Arbeitsen am Werkzeug Druckluftanschluss trennen. Weitergehende Wartungs- oder Reparaturarbeiten, als die in thisem Kapitel beschrieben, * dürfen nur Fachkräfte durchführren.

• Verschraubungen auf festen Sitz prufen, ggf. festziehen.
• Wenn das Werkzeug nicht durch eine Wartungseinheit oder einen Leitungsolor geählt wird, pro 15

Betriebsminuten (Daureinsatz)
etwa 3 bis 5 Tropfen Pneumatikol von Hand in den Druckluftanschluss geben.
Werkzeug nicht ungeschützt im Freien oder in feuchter Umgebung aufbewahren.

6. Lieferbares Zubehor

Pneumatikol 0,5 Liter Spezialol for Druckluftwerkzeuge, Wartungseinheiten und Anbauoler. Art.-Nr.0901008540
Anbauöler R1/4" Innengewinde Zur Installation direkt an Druckluftwerkzeugen. Stets sightbarer Ölstand durch Schauglas. Art.-Nr.090 105 4584
- Dreh-Kipp-Lufteinlassgelenk
DKG 1/4"
Zur Installation direkt an Druckluftwerkzeugen. Verbesserte Beweglichkeit beim Werkzeugeinsatz.
Art.-Nr. 090 106 0991

7. Reparatur

Gefahr!

Reparaturen an Druckluftwerkzeugen dürfen nur durch eine Fachkraft ausgeführrt werden!

Reparaturbedürftige Druckluftwerkzeuge können an die Service-Niederlassung Ihres Landes eingesandt werden. Die Adresse finden Sie bei der Ersatzteiliste.

Bitte beschreiben Sie bei der Einwendung zur Reparatur den festgestellten Fehler.

8. Umweltschutz

Das Verpackungsmaterial der Maschine ist zu 100% recyclingfähig.

Ausgediente Maschinen und Zubehör enthalten große Mengen wertvoller Rohund Kunststoffe, die ebenfall einem Recyclingprozess zugeführrt werden konnen.

Die Anleitung wurde auf chlorfrei gebleichtem Papier gedrucht.

1. Technische Daten

		MHS 5000 Set	MHS 5050 Set
Maximal zulässiger Arbeitsdruck	bar	6,2	6,2
Luftbedarf l/min 330 370
Meißelaufnahme (Sechskant) mm 10 10
Schlagfrequenz min	-1 2900	2000
Hub mm 67 89
Empfohlener Schlauchdurchmesser (innen) mm 10 10
Luftanschluss	"	1/4	1/4
Vibration (gewichteter Effektivwert der Beschleunigung)	m/s2	4,84	5,75
Unsicherheit K	m/s2	<2,5	<2,5
EN ISO 15744
Schalleistungspegel LWA	dB (A)	107,3	112,8
Schalldruckpegel LPA	dB (A)	96,3	101,8
Unsicherheit K	dB (A)	4	4
Abmessungen (Länge x Breite x Höhe)
Gerät	mm	220 x 57 x 175	270 x 57 x 175
Koffer	mm	440 x 85 x 300	440 x 85 x 300
Gewicht: Gerät ohne Verpackung	kg	1,73	1,94
Gerät mit Verpackung	kg	4,1	4,4
