GEBRUIKSAANWIJZING HWS84GNF HAIER

NL WAARSCHUWING: Brandrisico / brandbaar materiaal. Het systeem geeft aan dat er een brandrisico bestaat aangezien brandbaar materiaal wordt gebruikt. Zorg ervoor dat er geen brand wordt veroozaakt door brandbaat materiaal te ont steken.

Gebruikershandleiding

Wijnkelder

HWS84GA HWS84GNF HWS49GA HWS49GAE HWS66GGE

Dank u voor uw aankoop van dit Haier product.

Lees deze handleiding grondig voor u het apparaat in gebruik neemt. De handleiding bevat belangrijke informatie die u zal helpen uw apparaat optimaal te gebruiken en het veilig en correct te installeren, gebruiken en onderhouden.

Bewaar deze handleiding zodat u hem steeds kunt raadplegen voor het veilig en correct gebruik van het apparaat.

Als u het apparaat verkoopt, wegschenkt, of achterlaat wanneer u verhuist, moet u deze handleiding ook meegeven zodat de nieuwe eigenaar vertrouwd kan raken met het apparaat en de veiligheidswaarschuwingen.

6 aarschuwing - Belangrijke veiligheidsinformatie

Algemene infor matie en tips

Milieu-informatie

Verwijdering

Help het milieu en de gezondheid te bescherme Plaats de verpakking in de geschikte containers om het te recyclen. Help afval van elektrische en elektronische apparaten recyclen. Gooi apparaten die voorzien zijn van dit symbool niet weg met huishoudelijk afval. Re- tourneer het product naar uw lokale instelling of neem contact op met uw gemeentelijk kantoor.

WAARSCHUWING!

Risico op letsels of verstikking!

Koelmiddelen en gassen moeten door professionals worden verwijderd. Zorg ervoor dat de leiding van het koelcircuit niet beschadigd is voor het correct verwijderd wordt. Ontkoppel het apparaat van het netwerk. Snijd het netsnoer door en verwijder het. Verwijder de laden, de sleuven en de scharnieren en afdichtingen om te vermijden dat kinderen of huisdieren in het apparaat vastgeklemd kunnen raken.

Oude apparaten hebben nog steeds een zekere restwaarde. Een milieuvriendelijke methode van verwijdering zorgt ervoor dat de waardevolle grondstoff en kunnen worden gerecupereerd en opnieuw gebruikt.

Cyclopentaan, een brandbare stof die niet schade is voor ozon wordt gebruikt als een ex-pander voor het isolerende schuim.

Door ervoor te zorgen dat dit product correct wordt weggegooid, helpt u potentiële negatieve gevolgen te voorkomen voor het milieu en de volksgezondheid die anders kunnen worden veroorzaakt.

Voor meer gedetailleerde informatie over de recycling van dit product kunt opnemen met uw lokale autoriteit, uw huishoudelijke afvalverwerkingsdienst of de winkel waar u het product hebt gekocht, gehanteerd door professionals.

Veiligheidsinformatie 4

Veiligheidstips....7

Onderhoud 11

Accessoires 13

Productbeschrijving 14

Installatie 15

Gebruik....18

Energiebesparing tips 21

Apparatuur....22

Zorg en reiniging....23

Probleemoplossen 24

Klantendienst....28

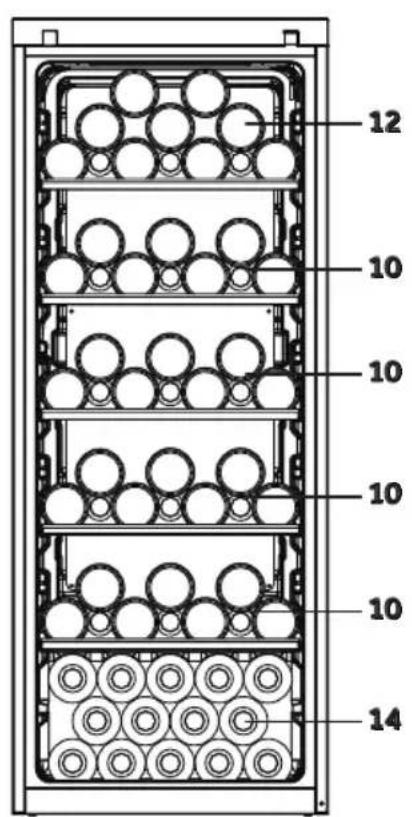

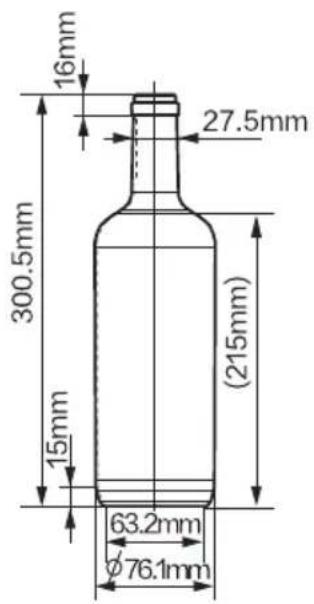

Wijnfles rekken....29

Dit apparaat is exclusief bedoeld voor de opslag van wijn. Voor u het apparaat de eerste maal inschakelt, moet u de volgende veiligheidstips lezen en naleven:

WAARSCHUWING!

Voor de eerste ingebruikname

▶Zorg ervoor dat er geen schade is opgetreden tijdens het transport.
▶Verwijder alle verpakking, houd ze uit de buurt van kinderen en verwijder ze op een milieuvriendelijke wijze.
▶Wacht minimum twee uur voor u het apparaat monteert om ze- ker te zijn dat het koelcircuit correct en effi ciënt werkt.
▶Het apparaat moet altijd door minimum twee personen worden gedragen omdat het zo zwaar is.

Installatie

▶Het apparaat moet in een goed geventileerde plaats w geplaatst. Zorg ervoor dat er ten minste 10 cm boven en rond het apparaat aanwezig is.
▶WAARSCHUWING: Houd de ventilatieopeningen, in de apparaat behuizing of de ingebouwde structuur, vrij van belemmeringen.
▶Plaats het apparaat nooit in een vochtige zone of locatie waar het met water kan worden bespat. Reinig en droog waterspatten en vlekkenmet een zachte, schone doek.
▶Installeer uw wijnkelder niet op een locatie die niet correcte ge- isoleerd of verwarmd is, bijv. een garage, etc. Uw wijnkelder is niet ontworpen om te werken bij een kamertemperatuu minder dan 10°C.
▶U mag het apparaat niet installeren in direct zonlicht of buurt van warmtebronnen (bijv. fornuizen, verwarming).
▶Installeer en nivelleer het apparaat in een ruimte die geschikt is voor de afmetingen en de toepassing van het apparaat.
Zorg ervoor dat de elektrische informatie op het naamplaatje overeenstemt met de stroomtoevoer. Zo niet, moet u contact opnemen met een elektricien.
▶Het apparaat wordt bediend met een 220-240 VAC/50 Hz voeding. Abnormale spanningen kunnen ertoe leiden dat het apparaat niet start of schade veroorzaken aan de temperatuurrege-ling of compressor, of er kan abnormaal lawaai ontstaan tijdens de werking. In dat geval moet een automatische regelaar wor-den gemonteerd.
▶Gebruik geen multi-stekker adapters of verlengsnoeren.

WAARSCHUWING!

▶WAARSCHUWING: Plaats geen meervoudige draagbare stekkers-stopcontacten of dräagbare voedingen aan de achterzijde van het apparaat plaatsen.
▶WAARSCHÜWING: Wanneer u het apparaat plaatst, moet u er- voor zorgen dat het netsnoer niet geklemd of beschadigd wordt.
▶Step niet op het netsnoer.
- Gebruik een afzonderlijke aardgeleider voor de voeding die eenvoudig toegankelijk moet zijn. Het apparaat moet geaard worden.
▶Enkel voor het VK: Het netsnoer van het apparaat is uitgerust met een driepolige stekker (aarding) die past in een driepolige (geaarde) stekker. Snij de derde pin (aarding) nooit weg of demonteer ze niet. De stekker moet ook na de installatie toegankelijk zijn.
▶WAARSCHÜWING: Beschadig het koelmiddelcircuit niet.

Dagelijks gebruik

▶Dit apparaat mag worden gebruikt door kinderen van 8 jaar en ouder en personen met een verminderde fysiek, gevoelsmatig en mentaal vermogen of een gebrek aan ervaring en kennis als ze onder toezicht staan of instructies krijgen met betrekking tot het veilige gebruik van het apparaat en de betrokken risico's.
▶Kinderen mogen niet spelen met het apparaat.
▶Kinderen van 3 tot 8 jaar oud mogen koelapparaten laden en los- sen, maar zij mogen deze apparaten niet reinigen of installeren.
▶Houd het apparaat uit de buurt van kinderen jonger dan 3 jaar oud tenzij ze onder constant toezicht staan.
▶De reiniging en het onderhoud door de gebruiker mogen niet worden uitgevoerd zonder toezicht.
▶Het apparaat moet zodanig worden gepositioneerd dat de stekker toegankelijk blijft.
▶Als er een koelgaslek of ander ontvlambaar gaslek ontstaat in de buurt van het apparaat moet u de klep van het lekkend gas sluiten, de deuren en ramen openen en de stekker van het apparaat niet verwijderen.
Wacht ten minste 7 minuten om de stroom opnieuw in te schakelen nadat de stroom werd uitgeschakeld.
▶U mag het apparaat niet bij de handvaten dragen.
▶De sleutels moeten uit de buurt van kinderen worden gehouden en niet in de buurt van het apparaat zodat kinderen zich niet in het apparaat kunnen vergrendelen.

ARSCHUWING!

▶Denk eraan dat het apparaat ingesteld is voor een werking binnen een specifi ek temperatuurbereik van 10 tot 38°C. Het apparaat werkt mogelijk niet als het gedurende een langere periode aan hogere of lagere temperatuur wordt ingesteld.

▶Plaats geen onstabiele artikelen (zware voorwerpen, containers gevuld met water) bovenop het apparaat om persoonlijke let-sels te vermijden veroorzaakt door het vallen of door elektrische schokken door het contact met water.

▶ Open en sluit de deur enkel bij de handvaten. De opening tussen de deur en de kast is heel nauw. Plaats uw handen niet in deze zones om uw vingers niet te beknellen. Open of sluit de deur van het apparaat enkel als er geen kinderen binnen het bereik van de deur staan.

▶ Berg geen ontvlambaar, explosief of corrosief materiaal op in het apparaat of in de buurt.

▶U mag geen explosieve stoff en opslaan zoals een aerosol met een ontvlambaar drijfgas in dit apparaat.

▶Bewaar geen medicatie, bacteriën of chemische stoff en in het apparaat. Dit apparaat is een huishoudelijk apparaat. Het is niet aanbevolen materiaal te bewaren dat strikte temperaturen vereist.

▶Stel geen nodeloos lage temperatuur in het wijnvak. Negatieve temperaturen kunnen optreden bij hoge instellingen. Opgelet: Flessen kunnen barsten

▶Raak de binnenzijde van het apparaat niet aan als het in werking is, in het bijzonder als uw handen nat zijn, want uw handen kunnen vastvriezen aan het oppervlak.

▶Voor een optimale koeling van uw wijn mag u het apparaat niet overladen.

▶Verwijder de stekker uit het stopcontact in het geval van een stroomonderbreking of voor de reiniging. Laat het ten minste 7 minuten rusten voor u het apparaat opnieuw start, aangezien het regelmatig starten de compressor kan beschadigen.

WAARSCHUWING: Gebruik geen elektrische apparaten in het apparaat, tenzij ze van het type zijn dat wordt aanbevolen door de fabrikant. Om risico's te vermijden, moet een beschadigd netsnoer worden vervangen door de klantendienst (zie garantiekaart).

- Om de levensduur van het apparaat te verlengen, moet u vermijden het uit te schakelen.

▶Plaats het apparaat nooit horizontaal op de vloer. Als het apparaat meer dan 45° wordt gekanteld, moet u 24 uur wachten voor u de stekker opnieuw in het stopcontact steekt.

WAARSCHUWING!

Onderhoud & reinigen

Zorg ervoor dat kinderen onder toezicht staan als ze het apparaat reinigen of onderhouden.
▶Verwijder de stekker uit het stopcontact voor u onder werkzaamheden uitvoert. Wacht minimum 7 minuten voor u het apparaat opnieuw opstart aangezien het herhaaldelijk starten de compressor kan beschadigen.
▶U mag nooit aan het netsnoer trekken om de stekker uit het stop-contact te verwijderen.
▶Reinig het apparaat niet met harde borstels, draadborstels, op- lospoeder, petroleum, amylacetaat, aceton en gelijkaardig ganische oplossingen, zuur of alkalische oplossingen. G speciaal koelkast/diepvriezer reinigingsmiddel om schade vermijden. Gebruik eventueel een oplossing van zuiveringszout in warm water - ca. een eetlepel zuiveringszout per liter water. Spoel daarna grondig af onder stromend water en droog af. Ge- bruik geen reinigingspoeders of schurende reinigingsproducten. Was de verwijderbare onderdelen niet in de vaatwasmachine.

▶WAARSCHUWING: Gebruik geen mechanische apparaten of andere middelen om het ontdooiproces te versnellen beh middelen aanbevolen door de fabrikant.

▶Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn onderhoudsdienst of dergelijk gekwalificeer personen om ieder risico uit te sluiten.

▶Probeer het apparaat nooit zelf te repareren. Neem contact op met onze klantendienst om reparaties te laten uitvoeren.

▶Als de lamp beschadigd is, moet ze worden vervangen door de fabrikant, zijn onderhoudsdienst of dergelijk gekwalificeerde personen om ieder risico uit te sluiten.

▶Verwijder het stof minimum een maal per jaar van de achterzijde van het apparaat om brandgevaar of een hoger energieverbruik te voorkomen.

▶Spray niet op het apparaat of spoel het niet voor de reiniging.
▶Gebruik geen waterspray of stoom om het apparaat te reinigen.
▶Reinig de koude glazen deuren niet met warm water. Plotse temperatuurwijzigingen kunnen het glas doen breken.
▶Als u het apparaat buiten gebruik laat gedurende een lange peri-ode moet u de deur openen om onaangename geurtjes te ver-mijden.

Koelgasinformatie

WAARSCHUWING!

Het apparaat bevat het ontvlambare koelmiddel ISOBUTHAA (R600a). Zorg ervoor dat het koelcircuit niet beschadigd is tijdens het transport of de installatie. Lekkend koelmiddel kan letsels ver- oorzaken aan de ogen of ontvlammen. Als er schade c moet u het uit de buurt van open vlammen houden, grondig ventileren, de netsnoeren niet verwijderen uit of invoeren in stopcontact. Licht de klantendienst in.

Als uw ogen in contact komen met het koelmiddel moet u onmiddellijk spoelen in stromend water en onmiddellijk contact opnemen met uw oogspecialist.

WAARSCHUWING: Het koelsysteem staat onder hoge druk. mag er niet mee knoeien. Aangezien er brandbare stoff en worden gebruikt, moet u het apparaat strikt installeren, hanteren derhouden volgens de instructies en roep een professionele vertegenwoordiger of de dienst na verkoop in om het apparaat te verwijderen.

Beoogd gebruik.

Dit apparaat is bedoeld voor huishoudelijk gebruik en gelijkaardige toepassingen zoals

• personeelskeuken in winkels, kantoren en andere professionele omgevingen,
• boerderijen en door klanten in hotels, motels en andere resi- dentiële omgevingen
• bed and breakfast omgevingen;
• catering en gelijkaardige niet-kleinhandel toepassingen.

▶Om zeker te zijn dat wijn correct wordt bewaard, moet u de gebruiksaanwijzingen volgen.

▶De details van het meest geschikte onderdeel in het compartiment van het apparaat waar specifieke types etenswaren worden opgeslagen, rekening houdend met de distributie van temperatuur die aanwezig kan zijn in de verschillende compartimenten van het apparaat, staan in het andere deel van de handleiding.

Wijzigingen aan het apparaat zijn niet toegelaten. Onbedoeld gebruik kan gevaar en het verlies van de garantie betekenen.

Verwijdering

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudelijk afval mag behandeld plaats daarvan moet het aan het verzamelpunt voor recyclage van elektrisch en elektronische toestellen gegeven worden. voor te zorgen dat dit product correct wordt weggegooid, helpt u potentiële negatieve gevolgen voor het milieu en de volksgezondheid die het gevolg kunnen zijn van de ongeschikte afvalverwerking van dit product. Voor meer gedetailleerde informatie over de recycling van dit product kunt u contact opnemen met uw lokale autoriteit, uw huishoudelijke afvalverwerkingsdienst of de winkel waar u het product hebt gekocht.

worc

Door

Aangezien brandbare isolerende blaasgassen worden gebruikt, moet u contact opnemen met de professionele vertegenwoordiger of onze dienst na verkoop om het apparaat te verwijderen.

WAARSCHUWING!

Risico op letsels of verstikking!

Koelmiddelen en gassen moeten door professionals worden verwijderd. Zorg ervoor dat de leiding van het koelcircuit niet beschadigd is voor het correct verwijderd wordt. Ontkoppel het apparaat van het netwerk. Snijd het netsnoer door en verwijder het. Verwijder de laden, de sleuven en de scharnieren en afdichtingen om te vermijden dat kinderen of huisdieren in het apparaat vastgeklemd kunnen raken

WAARSCHUWING: Ontkoppel het apparaat van het elektrisch net voor de reiniging.

▶Reinig het apparaat niet met harde borstels, draadborstels, wasmiddel in poedervorm, petroleum, amyacetaat, aceton en gelijkaardige organische oplossingen, zuur of alkalische oplossingen. Gebruik speciaal koelkast reinigingsmiddel om schade te vermijden.
▶Reinig het apparaat met slechts een beetje of geen wijn in het

compartiment. Het is enkel noodzake- lijk het te reinigen als het vuil is.

▶Reinig de binnenzijde en de b van het apparaat met een s warm water en een neutraal reinigings-middel.
▶Spoel met zuiver warm water en droog met een zachte doek.
▶U mag geen van de onderdelen van het apparaat wassen in de vaatwasmachine.
▶Laat het apparaat minimum 7 minuten rusten voor u het apparaat herstart want dit kan de compressor beschadigen.

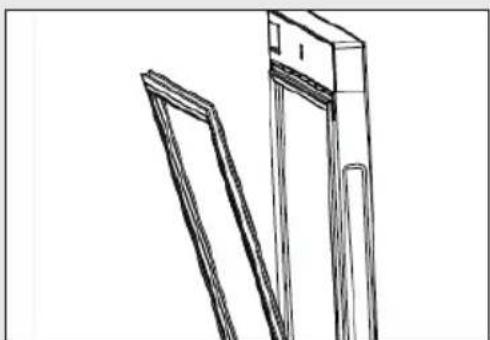

▶De deurpakkingen moeten elke drie maanden worden gereinigd om een correcte afdichting te garanderen. Zoals hieronder: Verwijder: Neem de deurpakking vast en trek ze naar u toe in de richting van de pijl om de volledige deurpakking te verwijderen van de deur.

Dompel de borstel in water of alcohol van voedselkwaliteit. Reinig de deurpakking groef eerst door ze heen en weer te bewegen met de borstel. Wrijf daarna het oppervlak van de deurpakking schoon met een handdoek gedompeld in water of alcohol van voedselkwaliteit. Tot slot, was de deurpakking schoon en wrijf ze droog met een schone handdoek.

Installatie van de deurpakking na de reiniging:

Voor de installatie, zorg ervoor dat er geen water aanwezig is op de deurpakking. Voer de deurpakking in de groef en druk de deurpakking stevig van boven naar onder met de hand tot de volledige deurpakking is ingevoerd in de groef.

De rekken reinigen

▶Alle rekken kunnen worden verwijderd om ze te reinigen.
▶Verwijder alle fl essen.
▶Til elk rek een beetje omhoog en trek ze uit het apparaat.
▶Reinig het rek met een zachte doek
▶Wacht tot de rekken droog zijn voor u ze terug plaatst.

WAARSCHUWING:

Wacht ten minste 7 minuten om de stroom opnieuw in te schakelen nadat de stroom werd uitgeschakeld.

Controleer de accessoires en literatuur op basis van de onderstaande lijst.

Naam Gebrui-	kershand-leiding	Onder-houds-kaart	Rek	Klein rek	Schar-nier afdek-king	Ener-gielabel	Sleutel Linkse kam van de deur handleiding
HWS84GA	1 1 6	1 1 1 2 2
HWS84GNF	1 1 6	1 1 1 2 2
HWS49GA 1	1 4 1 1 1	2 2
HWS49GAE	1 1 4	// 1 //
HWS66GGE	1	1	5	/	/	1	2

Opgelet

Omwille van technische wijzigingen en uiteenlopende modellen kunnen de illustraties in deze handleiding verschillen van uw model.

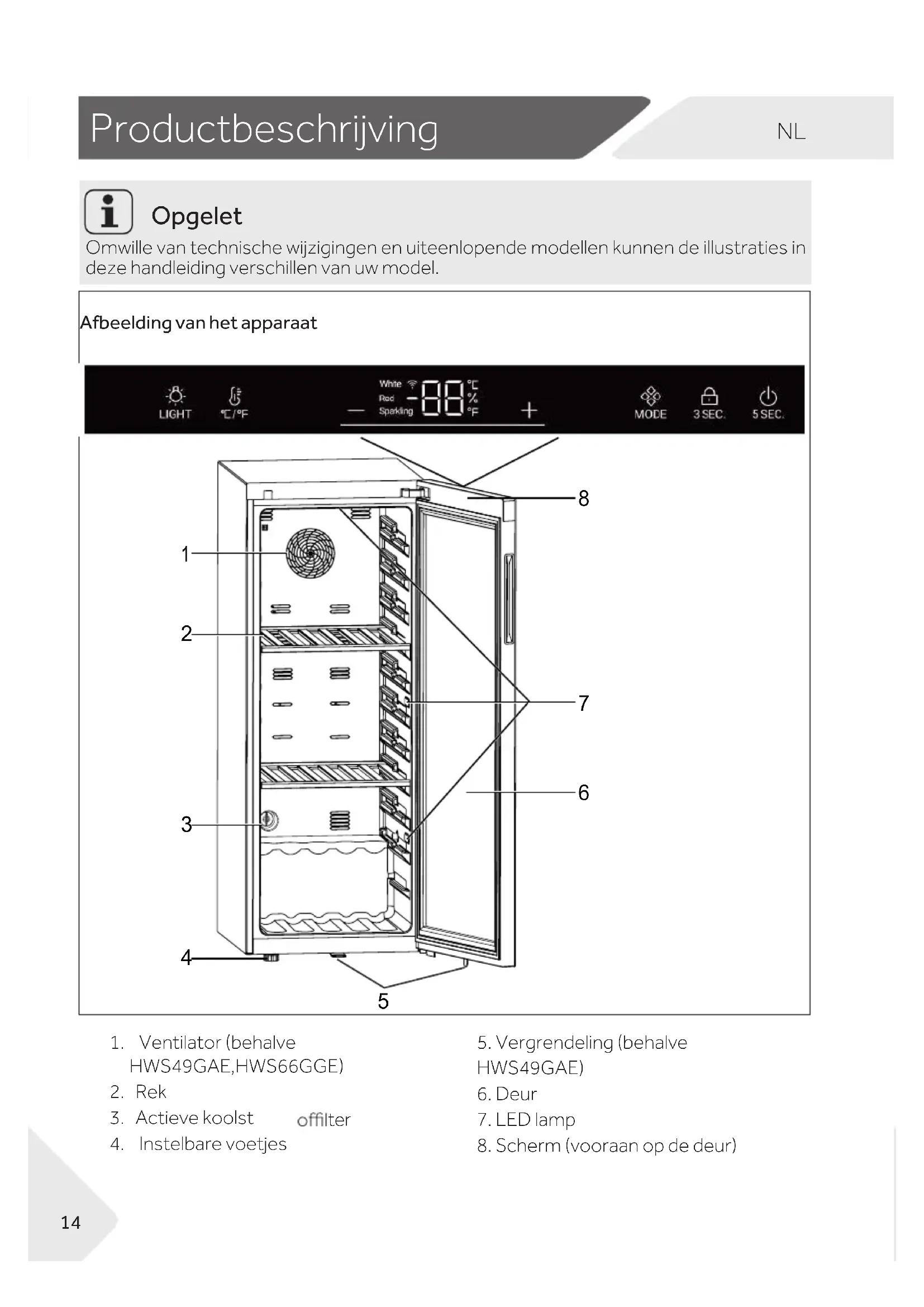

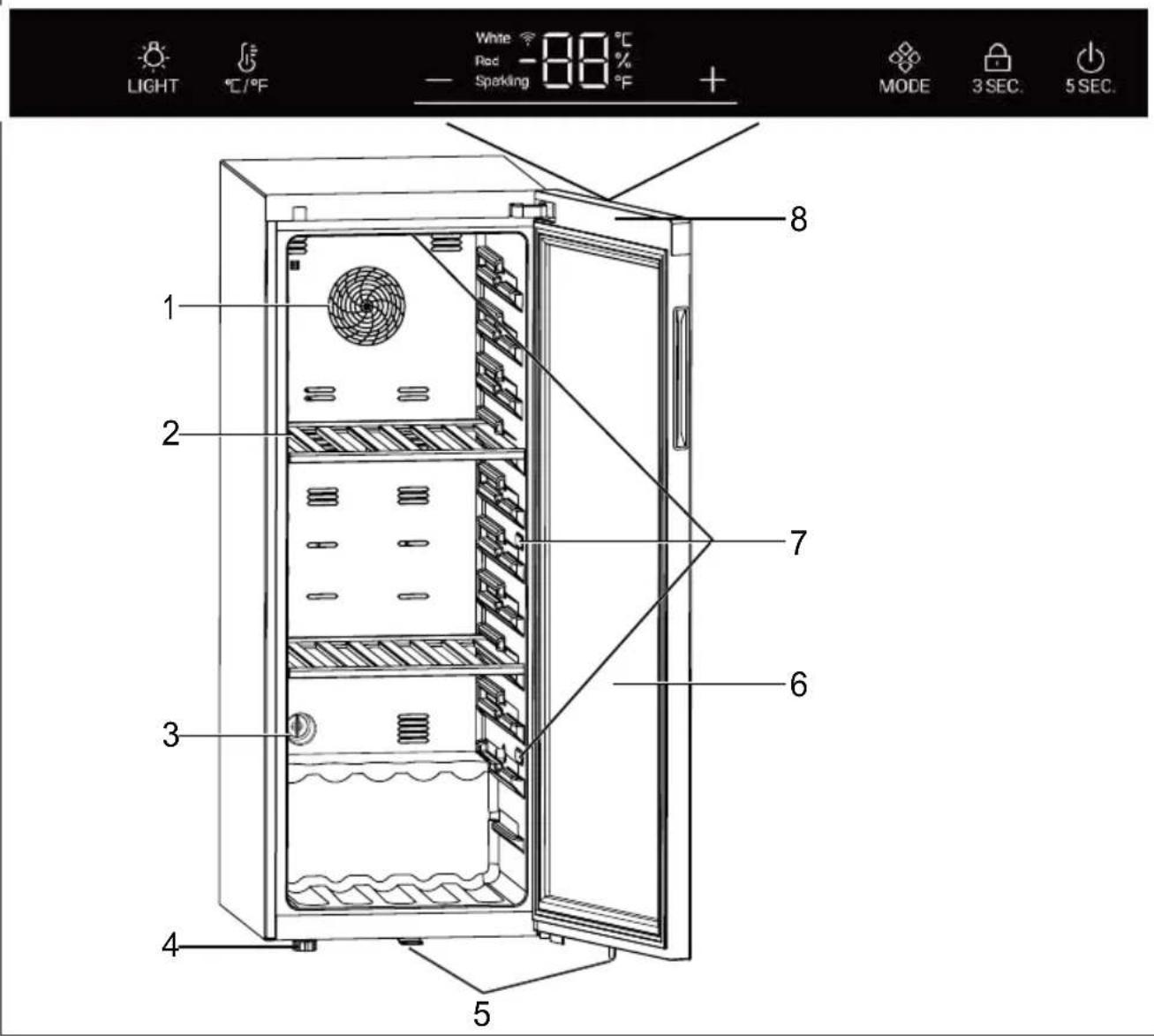

Afbeelding van het apparaat

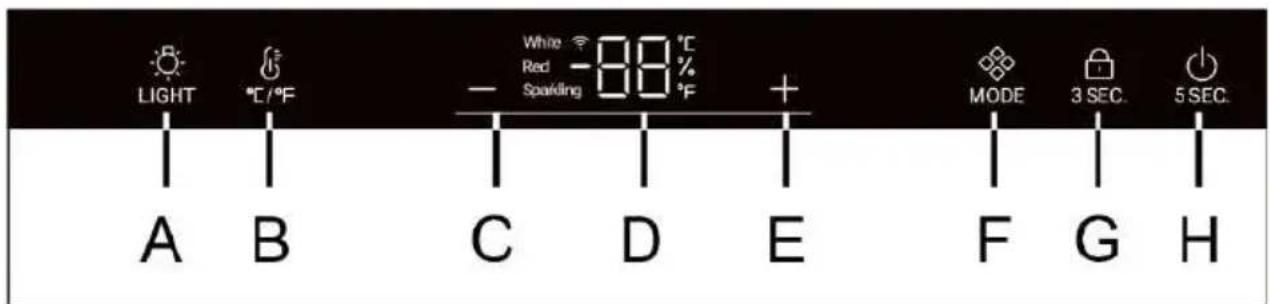

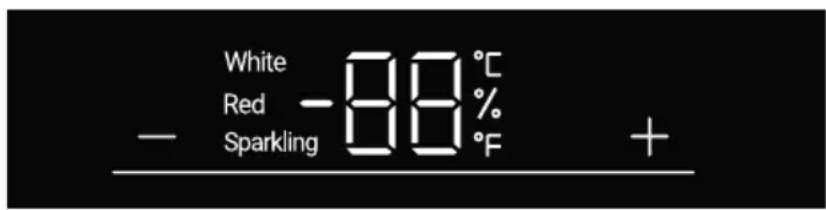

LIGHT °C/°F White Red Sparking -88 °C + MODE 3 SEC. 5 SEC. 1 2 3 4 5 6 7 8

1. Ventilator (behalve HWS49GAE, HWS66GGE)
2. Rek

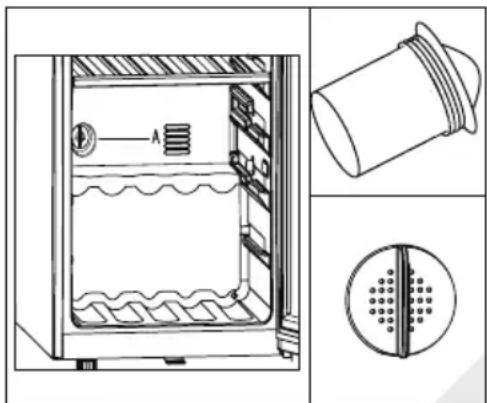

3. Actieve koolst offilter

4. Instelbare voetjes

5. Vergrendeling (behalve HWS49GAE)

6. Deur
7. LED lamp
8. Scherm (vooraan op de deur)

1. Uit de verpakking verwijderen

▶Verwijder het apparaat uit de verpakking.

▶ Verwijder al het verpakkingsmateriaal, inclusief de schuimbasis en de plakband van de accessoires.

De kamertemperatuur moet altijd tussen 10 °C en 38 °C zijn aangezien het de temperatuur in het apparaat en het energieverbruik kan beïnvloeden. Installeer het apparaat niet in de buurt van warmte-uitstralende apparaten (ovens, koelkasten) zonder isolatie.

3. Plaatsvereisten

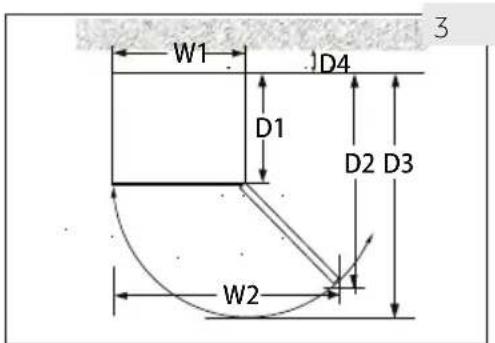

Vereiste ruimte om de deur te openen (Afb. 3):

Breedtein mm	Dieptein mm	Afstand met demuurin mm
W1 W2 D1 D2 D3 D4
495 630 535 1033 1047 100

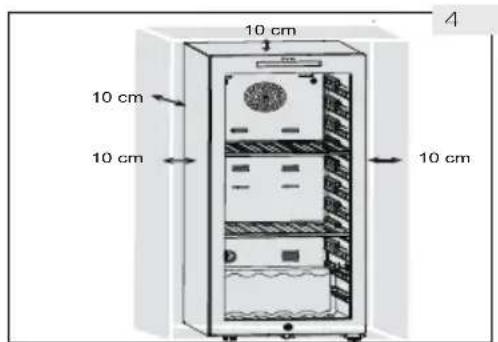

4. Ventilatie ruimte

Uit veiligheids- en energieverbruik overwegingen moet de vereiste ventilatie afstand van 10 cm in alle richtingen worden gerespecteerd (Afb. 4).

W1 D1 D2 D3 W2 3

10 cm 10 cm 10 cm 10 cm

WAARSCHUWING!

Houd de ventilatieopeningen in het apparaat of de ingebouwde structuur vrij van belemmeringen. Dit koelapparaat is niet bedoeld om te worden gebruikt als inbouwapparaat

5. Het apparaat uitlijnen

Het apparaat moet op een vlakke en stevige ondergrond worden geplaatst.

1. Kantel de koelkast lichtjes naar achter (Afb. 5).
2. Stel de instelbare voet vooraan in op het ge- wenste niveau door er aan te draaien.
3. De stabiliteit kan worden gecontroleerd door zachtjes te kloppen op de diagonale hoeken. De lichte bewegingen moeten hetzelfde zijn in beide richtingen. Zo niet kan het kader vervormen; dit kan resulteren in lekken in de deurpakkingen. Een lage tendens naar achter vereenvoudigt het sluiten van de deur.

1. max 45 2. 3. 5

Het apparaat sluit gemakkelijker als de voetjes vooraan worden gebruikt:

Draai aan de instelbare voet (afb. 6) om de voet omhoog of omlaag te draaien:

▶Als u de voet rechtsom draait, verhoogt u het apparaat.
▶Als u de voet linksom draait, verlaagt u het apparaat.

24 h 7

7. Wachttijd

De onderhoudsvrije smeerolie bevindt zich in de capsule van de compressor. Deze olie kan doorheen de afgesloten leidingen dringen als het apparaat gekanteld wordt tijdens transport. Voor u het apparaat aansluit op het elektrisch net moet u 24 uur (Afb. 7) wachten zodat de olie in de capsule kan stromen.

8. Elektrische aansluiting

Voor elke aansluiting moet u controleren of:

• het elektrisch net, stopcontact en de zekeringen overeenstemmen met de informatie op het naamplaatje.
• het stopcontact geaard is en geen multi-stekker of verlengsnoer is.
  ▶de stekker en het stopcontact overeenstemmen.

Voer de stekker in een correct geïnstalleerd stopcontact bij u thuis.

WAARSCHUWING!

Om risico's te vermijden, moet een beschadigd netsnoer worden vervangen door de klantendienst (zie garantiekaart).

9. Deur omkeerbaarheid( behalveHWS49GAE,HWS66GGE)

Voor u het apparaat aansluit op het elektrisch net moet u controleren of de zwaairichting van de deur moet gewijzigd worden van rechts (zoals geleverd) naar links als dit vereist is voor de locatie en het gebruik van de installatie.

WAARSCHUWING!

• Het apparaat is zwaar. Het omkeren van de deur moet door twee personen worden uitgevoerd.
  ▶Voor elke bewerking moet u eerst de stekker uit het stopcontact verwijderen.
  ▶U mag het apparaat niet meer dan 45° kantelen om schade aan het koelsysteem te voorkomen.

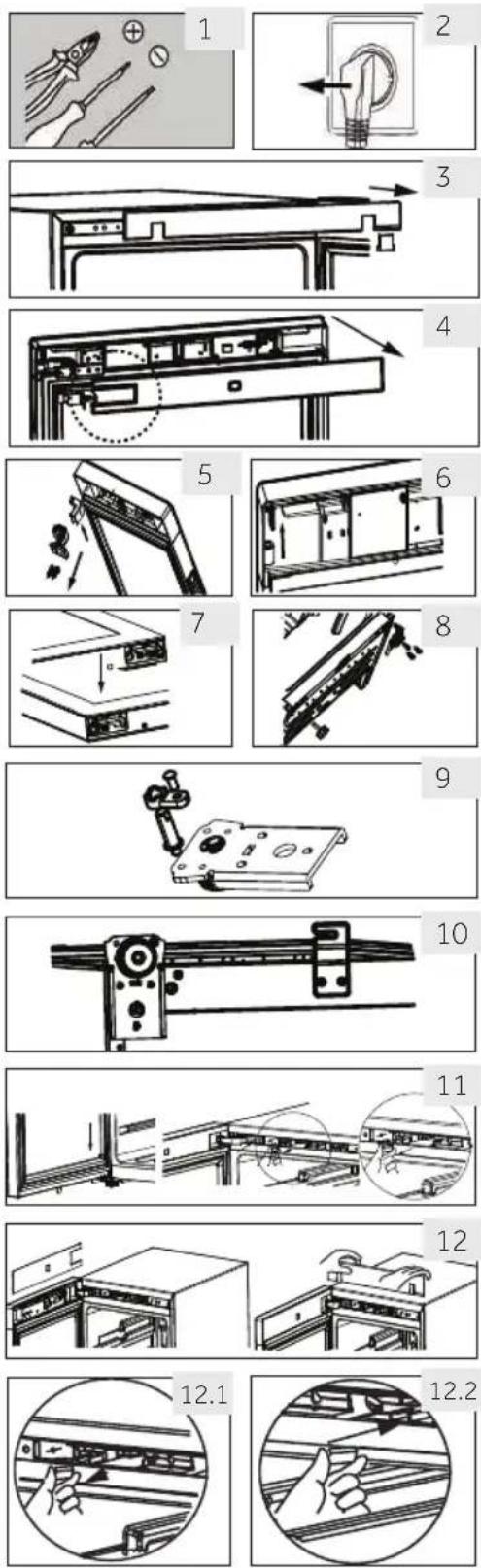

Assemblage stappen( behalveHWS49GAE,HWS66GGE)

1. Gebruik de correcte werktuigen.

2. Verwijder de stekker uit het stopcontact.

3. Open de deur, verwijder de strip vooraan en zoek de overeenstemmende strip om de linkerzijde te verwijderen en ze op de juiste plaats te monteren rechts van de opening.

4. Verwijder het netsnoer uit het stopcontact. Trek het bovenste deel van de deurafdichting weg en verwijder de strip achteraan op de deur (Verwijder uit de linker opening).

5. Verwijder 2 schroeven van de bovenste scharnier.

6. Verwijder het deksel en de scharnier, verwijder de as-afdekking en monteer ze op de andere zijde en installeer daarna de scharnier in de as.

7. Verwijder de kam en deurhouder, verplaats de deurhouder naar de andere zijde van de deur. Installeer de nieuwe kam van de geschenktas.

8. Kantel de kast (minder dan 45°) en verwijder de onderste scharnier (3 schroeven als back-up.

9. Verwijder de kam van de onderste scharnier en scharnierstang. Installeer de as rechts van de onderste scharnier. Verwijder de kam uit de tas en monteer ze op de onderste scharnierstang.

10. Monteer de onderste scharnier en de onderste voetopdeanderezijdevandekast. Smeerdekam.

11. Monteer de deur op de onderste scharnierstang en bevestig de bovenste scharnier met twee schroeven op de kast. Bevestig de signaaldraden in het midden van de bovenste scharniergroef en verwijder de afdekking van de scharnier in de tas en bevestig ze op de bovenste scharnier.

12. Monteer de deurafdichting en de deurstrip op de deur. Voeg het paar van de deur signaaldraden, verwijder de magnetische schakelaar (12.1)naar de rechtse montagesleuf van de bovenste balk (12.2) en bevestig de trim vooraan op de kast.

13. Zorg ervoor dat de deur correct kan openen en sluiten.

1. Voor de eerste ingebruikname

▶ Verwijder alle verpakkingsmateriaal. Dit omvat het schuim en de plakband waarmee de interne en externe wijnkelder accessoires bevestigd zijn op de koelkast. Houd ze buiten het bereik van kinderen en gooi ze weg op een milieuvriendelijke wijze.
▶ Reinig de binnen- en buitenzijde van het apparaat met water en een zacht reini-gingsmiddel voor u er etenswaren in plaatst.
- Nadat het apparaat genivelleerd en gereinigd is, moet u minimum 2 uur wachten voor u het aansluit op het elektrisch net. Als uw wijnkelder om de een of andere re- den gekanteld werd, moet u 24 uur wachten voor u de stekker invoert. Zie sectie INSTALLATIE.
Zodra u de stekker van het apparaat in een stopcontact hebt gevoerd, moet u het gedurende minimum 30 minuten laten werken om te acclimatiseren voor u aanpassingen uitvoert.
▶ De temperatuur wordt automatisch ingesteld op 12°C. Indien gewenst kunt u de temperatuur handmatig wijzigen. Zie TEMPERATUUR.

2. Aanraaktoetsen

De knoppen op het bedieningspaneel zijn aanraaktoetsen die reageren als u ze licht aanraakt met de vinger.

3. Beschrijving van het bedieningspaneel

LIGHT °C/°F White -88 °C Red Sparkling °F + MODE 3 SEC. 5 SEC. A B C D E F G H

A Intern licht knop

B °C /°F conversieknop

C Temperatuur instelling knop: omlaag

D Scherm

E Temperatuur instelling knop: omhoog

F Modus knop

G Toetsenvergrendeling knop

H Aan/Uit knop

Het bedieningspaneel vergrendelt automatisch elke toets na 30 seconden zodat ze nietkunnen worden ingedrukt. Druk op de knop gedurende 3 seconden om de toetsenvergrendeling te activeren. Als de toetsen vergrendeld zijn, lichten de achtergrond led lampen dim op. Knop A is niet vergrendeld.

5. Aan/Uit knop

Druk 5 seconden lang op de knop H en de stroom van de wijnkelder wordt uitgeschakeld. Druk daarna 5 seconden lang op de knop H en de wijnkelder wordt ingeschakeld.

6. Temperatuurinstelling

Opgelet

Voorinstellingen

Zodra u de stekker van het apparaat in een stopcontact hebt gevoerd, moet u het gedurende minimum 30 minuten laten werken om te acclimatiseren voor u aanpassingen uitvoert.
Als het apparaat wordt ingeschakeld na een uitschakeling van het elektrisch net kan het meerdere uren duren voor de correcte temperaturen worden bereikt. De exacte tijd varieert naargeleng de omgeving en de temperatuurinstelling.

Druk op knop of - in het scherm begint te knipperen. Druk op knop of - om de gewenste temperatuur in te stellen. Het temperatuurinstelling bereik: 5-20°C (41-68°F). Druk de knop 3 seconden om de temperatuurinstelling te bevestigen.

7. Modusfunctie

Druk op de knop MODE De temperatuurschakelaar schakelt over van knipperen (8°C of 47°F) naar wit (12°C of 54°F) en rood (16°C of 61°F).

Aanbevolen temperatuurinstellingen

De volgende temperaturen worden aanbevolen voor het drinken van uiteenlopende soorten wijn.

Rode wijn	+13°C tot +20°C(+55°F tot + 68°C)	Schuimwijn,Prosecco	+5°C tot +8°C(+41°F tot + 47°F)
Witte wijn	+9°C tot +12°C(+48°F tot + +54°F)

Als u wijn gedurende lange perioden opslaat, moet ze aan een temperatuur tussen +10 °C en +12 °C (50°F en +54°F) worden opgeslagen.

_2 tand-by modus

Het scherm wordt automatisch gedimd na 30 seconden.

Het licht automatisch op wanneer een toets wordt aangeraakt of als de deur wordt geopend.

Opgelet Invloeden op temperaturen

De temperatuur in het apparaat wordt beïnvloed door de volgende factoren:

▶Omgevingstemperatuur

▶Aantal opgeslagen fl essen

▶Regelmaat van het openen van de deur

▶De locatie van het apparaat

De standaard temperatuurinstelling is 12°C

Als het scherm stopt met knipperen, schakelt het terug om de huidige temperatuur in de wijnkelder weer te geven. Het zal even duren voor de ingestelde temperatuur wordt bereikt.

9. Lichtmodus instelling

Druk op de knop LIGHT. Als de lichten in de kast zijn ingeschakeld, lichten ze geleidelijk aan op. Als de knop opnieuw wordt ingedrukt, schakelen de lichten geleidelijk uit.

10. °C/°F functie

Druk op de knop ^ C/ ^ F, schakel tussen Fahrenheit en Celsius.

11. Geheugen uitschakelfunctie

In het geval van een stroompanne slaat de kelder automatisch de ingestelde temperatuur op. Als de stroom opnieuw is ingeschakeld, zal de koelkast werken met de temperatuur die voor de panne was ingesteld.

12. Lage temperatuur compensatiefunctie (behalve HWS49GAE, HWS66GGE)

De wijnkelder heeft een lage temperatuur compensatiefunctie om de stabiliteit van de temperatuur te garanderen: Als de omgevingstemperatuur lager is dan de ingestelde temperatuur start de wijnkelder de lage temperatuur compensatiefunctie automatisch op om de toepassing op te warmen. Als de temperatuur in de kelder de ingestelde temperatuur bereikt, schakelt de lage temperatuur compensatiefunctie automatisch uit.

13. Deur opening alarm

Als de deur langer dan 1 minuut wordt open gehouden, weerklinkt een geluidssignaal tot de deur gesloten wordt of men kan een toets indrukken op het bedieningspaneel om het geluidssignaal te stoppen.

Tips voor energiebesparing

Zorg ervoor dat het apparaat goed wordt geventileerd (zie INSTALLATIE).
Installeer het apparaat niet in direct zonlicht of in de buurt van warmtebronnen (bv. kachels, verwarmingstoestellen).
Vermijd onnodig lage temperaturen in het apparaat. Het energieverbruik neemt toe naarmate de temperatuur in het apparaat lager is ingesteld.
▶ Open de deur van het apparaat zo weinig en zo kort mogelijk.
Overschrijd de voorgeschreven hoeveelheid flessen niet, om te voorkomen dat de luchtstroom wordt belemmerd.
Houd de deurafdichtingen schoon zodat de deur altijd goed sluit.
De meest energiebesparende configuratie vereist dat lades, levensmiddelenschappen en planken in het product worden geplaatst zoals in fabrieksverse toestand, en dat voedsel wordt geplaatst zonder de luchtuitlaat van het kanaal te blokkeren.

1. Rek

1. De rekken zijn ontworpen voor een eenvoudige opberging en gemakkelijke verwijdering van de wijn.

Ze kunnen worden gereinigd met een zachte doek.

1. Normale flessen met een diameter van 76mm kunnen worden gestapeld.

2. Magnum flessen kunnen op de onderste lade worden gestapeld.

3. Het aantal kan variëren van het weergegeven aantal flessen als ze op een andere wijze worden gestapeld.

Advies voor de indeling van uw wijnkelder.

Wij raden aan niet meer dan twee lagen wijnflessen op elk rek te plaatsen en de laadcapaciteit van de wijnrekken mag niet hoger zijn dan 20kg. Voor u de flessen in de wijnkelder plaatst, moet u bevestigen dat de wijnrekken stabiel staan. U moet bovendien bevestigen dat er geen enkele fles uitsteekt uit de rekken om te voorkomen dat deze tegen het glas zou botsen wanneer de deur wordt gesloten.

Het interne LED licht schakelt in wanneer de deur geopend is. Als u het licht wilt uitschakelen wanneer de deur is gesloten, kunt u de knop LIGHT aanraken. Om de lichten uit te schakelen, drukt u opnieuw op de knop. Om het energieverbruik te verminderen, moeten de lichten worden uitgeschakeld wanneer de wijnkelder niet wordt gebruikt.

3. Het slot

Om de wijnkelder te vergrendelen, sluit u de deur en plaatst u de sleutel in het slot:

▶Vergrendel de deur door de sleutel in wijzerzin te draaien;
▶Ontgrendel de deur door de sleutel tegen wijzerzin te draaien;

1. Ontdooien

De wijnkelder ontdooit automatisch; er is geen handmatige bewerking nodig.

2. De LED lamp vervangen

De lamp gebruikt de LED als haar lichtbron, met een laag energieverbruik en een lange levensduur. In het geval van een afwijking moet u contact opnemen met de klantendienst. Zie KLANTENDIENST.

WAARSCHUWING!

U mag de LED lamp niet zelf vervangen. Het mag enkel worden vervangen door de fabrikant of door een geautoriseerde service agent.

Parameters van de LED lamp

Spanning 12V; Max. vermogen: 8 W (voor HWS84GA en HWS84GNF, HWS66GGE))

Spanning 12V; Max. vermogen: 5W (voor HWS49GAE en HWS49GA)

3. Niet gebruikt gedurende een lange periode

Ontkoppel het netsnoer.

Reinig het apparaat en de deurpakkingen zoals hierboven beschreven.

Houd de deuren open om de onaangéname geurtjes te voorkomen.

4. Het apparaat verplaatsen

1. Verwijder alle flessen en ontkoppel het apparaat.
2. Beveilig de rekken en andere bewegende onderdelen in de wijnkelder met plakband.
3. U mag de wijnkelder niet meer dan 45° kantelen om schade aan het koelsysteem te vermijden.

5. Luchtcirculatie met actieve koolstofffilter

De wijze waarop wijn blijft rijpen hangt af van de omgeving. De kwaliteit van de lucht speelt dus een beslissende rol om de wijn te bewaren. Een geactiveerde koolstofffilter is aangebracht in de onderste zone van de achterwand van het apparaat om restjes door te voeren aan een optimale kwaliteit.

Opgelet

Wij raden aan het filter één maal per jaar te vervangen. Fitters zijn verkrijgbaar bij uw verdeler.

Het filter vervangen:

Verwijder het filter bij het handvat. Draai het naar link en verwijder.

Het filter aanbrengen:

Voer in met het handvat in een verticale positie.

Draai het naar rechts en voer het in.

Veel van de voorkomende problemen kunt u zelf oplossen zonder specifieke expertise. In het geval van een probleem moet u alle weergegeven mogelijkheden controleren en de onderstaande instructies volgen voor u contact opneemt met de dienst na verkoop. Zie KLANTENDIENST.

WAARSCHUWING!

▶ Voor ieder onderhoud moet u het apparaat uitschakelen en de stekker verwijderen uit het stopcontact.
▶Elektrische apparaten mogen uitsluitend door gekwalificeerde elektrische experts worden onderhouden. Incorrecte reparaties kunnen aanzienlijke gevolgschade veroorzaken.
Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn onderhoudsdienst of dergelijk gekwalificeerde personen om ieder risico uit te sluiten.

Foutcode Oplossing Cause
rH	De temperatuur is te hoog.	Neem dan contact op met onze dienst na verkoop.
rL	De temperatuur is te laag.	Controleer de omgevingstemperatuur moet tussen 10 °C en 38 °C liggen.

Probleem Mogelijke oorzaak Mogelijke oplossing

De compressor werkt niet.	De stekker is niet ingevoerd in het stopcontact.	Voer de stekker in het stopcontact.
Het apparaat draaat regelmatig of gedu-rende een te lange periode.	De buitentemperatuur is te hoog.Het apparaat is al een zekere periode uitgeschakeld.Een deur van het apparaat is niet stevig gesloten.De deur is te vaak of te lang geopend.De pakkingen van de deur zijn vuil, versleten, gebarsten of stemmen niet overeen.De vereiste luchtcirculatie is gegarandeerd.De temperatuur is te laag steld.	In dat geval is het normaal dat het apparaat langer draait.Het duurt gewoonlijk een tijdje tot het apparaat volledig afkoelt.Sluit de deur en zorg ervoor dat het apparaat op een vlakke ondergrond is geplaatst en dat er geen etenswaren of container de deur blokkeert.Open de deur niet te vaak.Reinig de pakking van de deur of laat ze vervangen door de klantendienst.Zorg voor voldoende ventilatie.inge-Het probleem zal zichzelf op-lossen wanneer de gewenste temperatuur wordt bereikt.
De binnenzijde van de wijnkelder is vuil en/of stinkt.	De binnenzijde van de wijnkelder moet worden gereinigd.	Reinig de binnenzijde van de wijnkelder.
Het is onvoldoende koud in het apparaat.	De temperatuur is te hoog steld.Er werden recent flessen toegevoegd.Een deur van het apparaat is niet stevig gesloten.De deur is te vaak of te lang geopend.De pakkingen van de deur zijn vuil, versleten, gebarsten of stemmen niet overeen.	Bgel-de temperatuur opnieuw in.Gun de recent toegevoegde flessen de tijd om voldoende af te koelen.Sluit de deur.Open de deur niet te vaak.Reinig de pakking van de deur of laat ze vervangen door de klantendienst.
Het is te koud het apparaat.	De temperatuur is te laag steld.	instel de temperatuur opnieuw in.
Vochtvorming op de binnenzijde van het koelvak.	Het klimaat is te warm en te voch-tig.Een deur van het apparaat is stevig gesloten.De deur is te vaak of te lang geopend.	Verhoog de temperatuur.nietSluit de deur.Open de deur/lade niet te vaak.

Probleemoplossen

NL

Probleem Mogelijke oorzaak Mogelijke oplossing
Vocht accumuleert op de buitenzijde van de wijnkelder.	Het klimaat is te warm en te vochtig.De deur is niet goed gesloten. De koude lucht in het apparaat en de warme lucht creëren condensatie.	Dit is normaal in een voch-tig klimaat en zal veranderen wanneer de vochtigheidsgraad daalt.Zorg ervoor dat de deur nauw gesloten is en dat de pakkingen correct afdichten.
Het apparaat maakt abnormale geluiden.	Het apparaat staat niet op een vlakke ondergrond.Het apparaat komt in contact met een aanpalend voorwerp.	Stel de voeten in om het appa-raat te nivelleren.Verwijder objecten rond het apparaat.
U moet een licht geluid horen, ge- lijkaardig aan dat van stromend water.	Dit is normaal• -
De interne verlichting of het koelsysteem werkt niet.	De stekker is niet ingevoerd in het stopcontact.De voeding is niet intact.De LED-lamp is defect.	Voer de stekker in het stop-contact.Controleer de elektrische spanning naar de kamer. Raad-pleeg de lokale elektriciteits-maatschappij.Bel de service voor de vervan-ging.
De zijkanten van de koeler en deurstrip kunnen warm worden.	Dit is normaal.	-
De deur is niet correct gesloten,	Het apparaat staat niet loodrecht.De deur is geblokkeerd.	Nivelleer het apparaat met de nivellering voeten.Controleer op blokkeringen zo-als flessen of rekken.

Ga naar onze website om contact op te nemen met de technische ondersteuning: https://corporate.haier-europe.com/en/.Kies onder de sectie "website" het merk van uw product en uw land. U wordt doorgestuurd naar de specifieke website waar u het telefoonnummer en formulier kunt vinden om contact op te nemen met de technische assistentie

Productfiche conform regel EU Nr. 2019/2016

Merk Haier Haier Haier
Modelnaam / identificatie	HWS49GA/HWS49GAE	HWS84GNF	HWS84GA/HWS66GGE
Categorie	Wijnkelder Wijnkelder Wijnkelder
Huishoudelijke koeling categorie III
Energie efficiëntieklasse	F	F	G
Jaarlijks energieverbruik (kWu/jaar) 1)	104	110	149/153
Opslagvolume (L) 198	116/118	198
Klimaatklasse: Dit apparaat is bedoeld voor gebruik bij een omgevingstemperatuur e tussen 10°C en 38 °C .	SNNST SNNST		SNNST
Lucht gedragen akoestische geluid- semissies (db(A) re 1pW)	C(37)	C(37) C(37)
Type apparaat	Vrijstaand Vrijstaand Vrijstaand
Dit apparaat is uitsluitend bedoeld voor de opslag van wijn.	Ja Ja Ja
Afmetingen (H/B/D in mm) 585/497/820 585/497/1270

Uitleg:
1) gebaseerd op de resultaten van de standaardtest gedurende 24 uur. Het werkelijke energieverbruik is afhankelijk van de werkelijke omgeving, het aantal flessen, de ingestelde temperatuur, het openen en sluiten van de deur, enz.
2) Het nominale energieverbruik is de waarde die volgens de standaardtest wordt verkregen wanneer de binnenverlichting van de wijnkast niet wordt ingeschakeld.

—uitgebreid gematigd: "dit koelapparaat is bedoeld voor gebruik bij

omgevingstemperaturen van 10 °C tot 32 °C";

—gematigd: "dit koelapparaat is bedoeld voor gebruik bij

omgevingstemperaturen van 16 °C tot 32 °C";

—subtropisch: "dit koelapparaat is bedoeld voor gebruik bij

omgevingstemperaturen van 16 °C tot 38 °C";

—tropisch: "dit koelapparaat is bedoeld voor gebruik bij

omgevingstemperaturen van 16 °C tot 43 °C";

Normen en richtlijnen CE

Dit product stemt overeen met de vereisten van alle toepasselijke EU-richtlijnen met de overeenstemmende geharmoniseerde normen die gelden voor de CE-markering.

We raden onze Haier klantendienst aan en het gebruik van originele reserveonderdelen. Als u een probleem ondervindt met uw apparaat moet u eerst de sectie PROBLEEMOP-LOSSEN controleren.

Als u daar geen oplossing vindt, kunt u contact opnemen met

• uw lokale verkoper of

- de Onderhoud & Ondersteuning zone op www.haier.com waar u telefoonnummers en veelgestelde vragen kunt vinden en waar u uw service claim kunt activeren.

Wanneer u contact opneemt met onze service moet u de volgende informatie bij de hand hebben.

De informatie staat vermeld op het naamplaatje.

Model ____ Serienr. ____

Controleer ook het garantiekaartje dat wordt geleverd met het product met betrekking tot de garantie.

Voor algemene zakelijke vragen vindt u hieronder onze adressen in Europa:

Europese Haier adressen

Land* Postadres Land Postadres
Italië	Haier Europe Trading SRLVia De Cristoforis, 1221100 VereseITALIË	Frankrijk	Haier France SAS3-5 rue des Graviers92200 Neuilly sur SeineFRANKRIJK
Spanje Portugal	Haier Iberia SLPg. Garcia Faria, 49-5108019 BarcelonaSPANJE	België-FRBelgië-NLNetherlandsLuxemburg	Haier Benelux SAAnderlechtRoute de Lennik 451BELGIË
Duitsland Oostenrijk	Haier Deutschland GmbHHewlett-Packard-Str. 4D-61352 Bad HomburgDUITSLAND	PolenTsjechiëHongarijeGriekenlandRoemeniëRusland	Haier Poland Sp. zo.o.Al. Jerozolimskie 181B02-222 WarszawaPOLEN
Verenigd Koninkrijk	Haier Appliances UK Co. Ltd.One Crown SquareChurch Street EastWoking, Surrey, GU21 6HRUK

BESCHIKBAARHEID VAN RESERVEONDERDELEN

thermostaten, temperatuursensoren, printplaten en lichtbronnen, voor een minimumperiode van zeven jaar nadat het laatste exemplaar van het model op de markt is gebracht;

deurklinken, deurscharnieren, bladen en manden voor een minimumperiode van zeven jaar en deurafdichtingen voor een minimumperiode van tien jaar, nadat het laatste exemplaar van het model op de markt is gebracht;

GARANTIE

Minimumgarantie is: 2 jaar voor EU-landen, 3 jaar voor Turkije, 1 jaar voor het Verenigd Koninkrijk, 1 jaar voor Rusland, 3 jaar voor Zweden, 2 jaar voor Servië, 5 jaar voor Noorwegen, 1 jaar voor Marokko, 6 maanden voor Algerije, Tunesië geen wettelijke garantie vereist.

Voor meer informatie over het product, raadpleeg https://eprel.ec.europa.eu/ of scan de QR-code op het energielabel dat bij het apparaat is geleverd

12 10 10 10 10 14

(66) HWS66GGE

Modelis ____ Sērijas nr. ____
