KASUTUSJUHEND HWS84GNF HAIER

Enne seadme kasutuselevõttu lugege see juhend hoolikalt läbi. Juhend sisaldab olulist teavet, mis aitab tagada seadme optimaalset funktsioonivõimet ning selle paigaldamise, kasutamise ja hoolduse ohutust ja nõuetekohasust.

Hoidke kasutusjuhendit käepärases kohas, et saaksite seda seadme ohutut ja nõuetekohast kasutamist puudutavate juhiste kontrollimiseks vaadata.

Kui peaksite seadme maha müüma, selle ära andma või kolimise korral endisesse elukohta jätma, andke uuele omanikule kindlasti ka kasutusjuhend, et ta saaks seadme ja ohutusalaste hoiatustega tutvuda.

Sümbolite selgitus

Hoiatus! Oluline ohutusteave

Üldine teave ja nõuanded

Keskkonnateave

Utiliseerimine

Andke keskkonna ja inimeste tervise kaitsmisel oma panus. Pange pakendi komponendid ringlussevõtuks ette nähtud konteineritesse. Järgige elektri- ja elektroonikaseadmete romude ringlussevõtule kohalduvaid nõudeid. Osutatud sümboliga tähistatud seadmeid ei tohi olmejäätmete hulka visata. Viige toode piirkondlikku ringlussevõtujaama või võtke ühendust kohaliku omavalitsuse asjaomase allüksusega.

HOIATUS!

Vigastuste või lämbumise oht!

Kõrvaldamisel tuleb järgida külmutusagensitele ja jahutusgaasidele kohalduvaid spetsiifilisi nõudeid. Enne nõuetekohast kõrvaldamist veenduge, et külmutusagensi kontuuri torustik ei ole kahjustunud. Ühendage seade vooluvõrgust lahti. Lahutage toitekaabel ja kõrvaldage see. Eemaldage alused, sahtlid, uksesulgur ja tihendid, et vältida laste ning lemmikloomade seadmesse kinnijäämist.

Vanadel seadmetel on möningane jääkväärtus. Keskkonnasõbralik kõrvaldamisviis tagab väärtuslike toorainete taaskasutusse võtmise ja neile uue elu andmise.

Isolatsioonivahu laiendajana kasutatakse tsüklopentaani, tuleohtlikku ainet, mis ei ole osoonile kahjulik.

Kui veendute, et toode on kõrvaldatud õigesti, aitate ennetada võimalikke negatiivseid tagajärgi keskkonnale ja inimestele tervisele, mis võivad muidu aset leida.

Üksikasjalikuma teabe saamiseks toote ringlussevõtu kohta pöörduge kohaliku omavalitsuse, majapidamisjäätmete kõrvaldamise teenuse või kaupluse poole, kust toote ostsite ja kus töötavad asjatundjad.

ET

Sisukord

1- Ohutusteave....4
2- Ohutusnõuanded....7
3-Hooldus....11
4- Tarvikud....13
5- Toote kirjeldus ....14
6 - Paigaldamine .... 15
7 - Kasutamine .... 18
8- Nõuanded energiatarbe vähendamiseks....21
9- Seadme tutvustus ....22
10- Hooldus ja puhastamine ....23
11-Veaotsing 24
12- Tehnilised andmed .... 27
13-Klienditeenindus....28

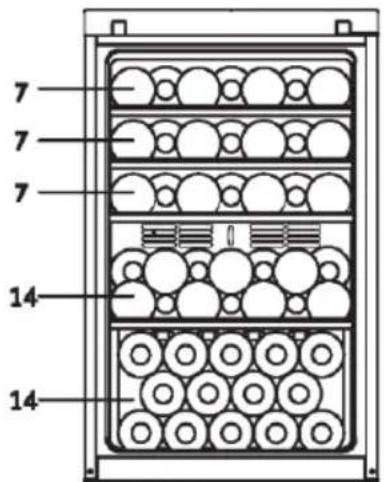

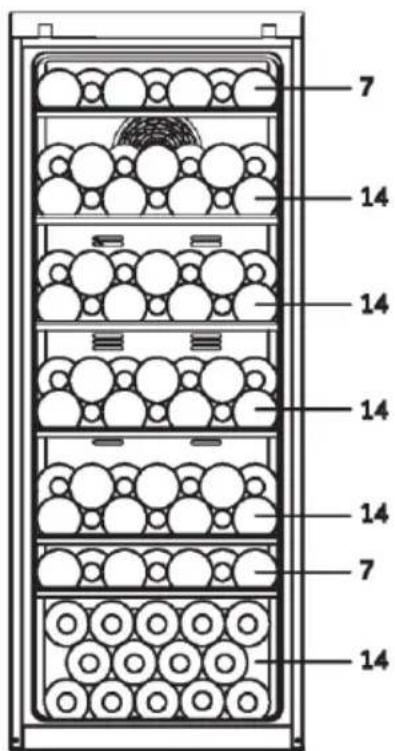

14- Veinipudelite virnastamine....29

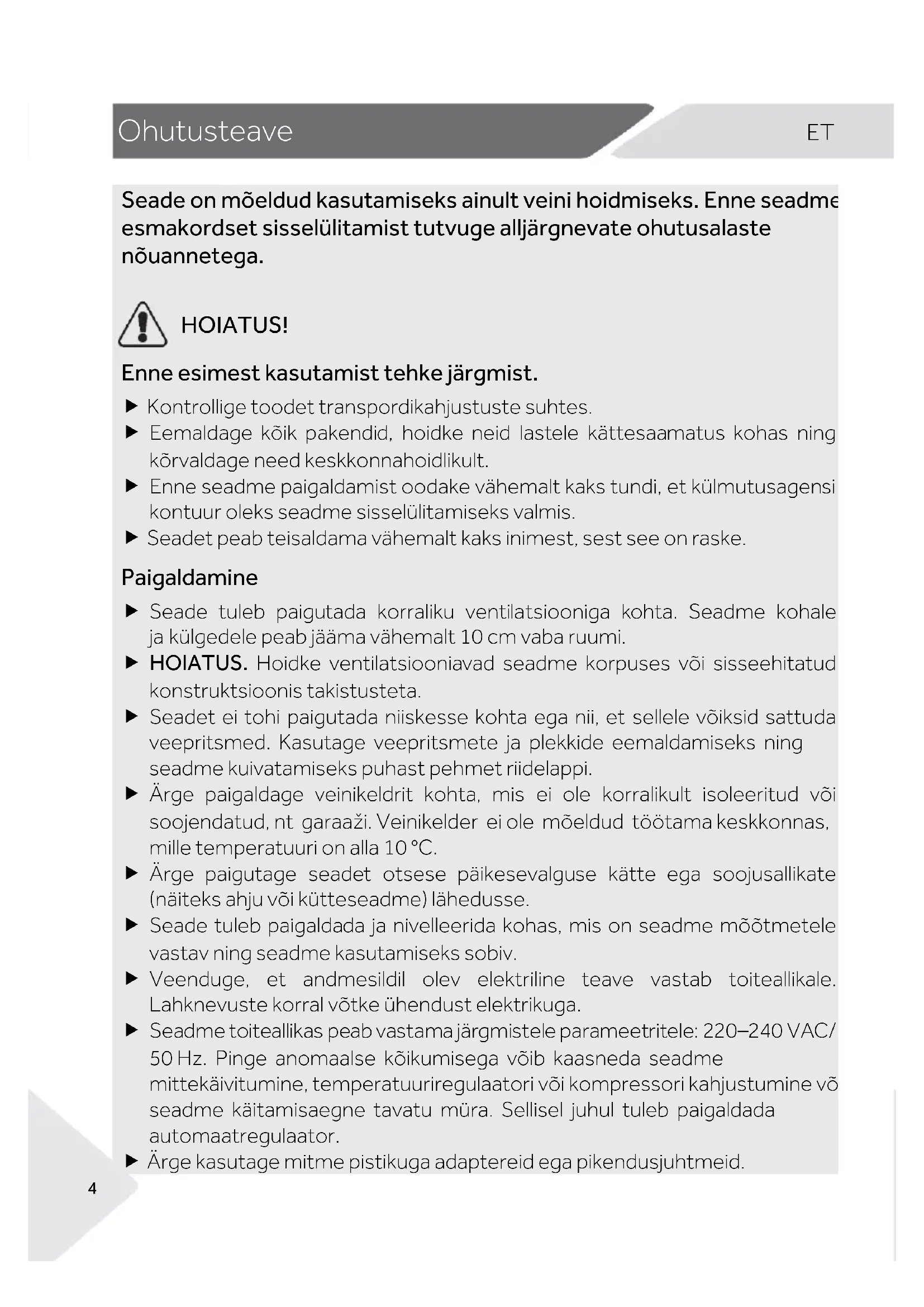

Seade on mõeldud kasutamiseks ainult veini hoidmiseks. Enne seadme esmakordset sisselülitamist tutvuge alljärgnevate ohutusalaste nõuannetega.

HOIATUS!

Enne esimest kasutamist tehke järgmist.

▶ Kontrollige toodet transpordikahjustuste suhtes.
▶ Eemaldage kõik pakendid, hoidke neid lastele kättesaamatus kohas ning kõrvaldage need keskkonnahoidlikult.
▶ Enne seadme paigaldamist oodake vähemalt kaks tundi, et külmutusagensi kontuur oleks seadme sisselülitamiseks valmis.
▶ Seadet peab teisaldama vähemalt kaks inimest, sest see on raske.

Paigaldamine

Seade tuleb paigutada korraliku ventilatsiooniga kohta. Seadme kohale ja külgedele peab jääma vähemalt 10 cm vaba ruumi.
▶ HOIATUS. Hoidke ventilatsiooniavad seadme korpuses või sisseehitatud konstruktsioonis takistusteta.
▶ Seadet ei tohi paigutada niiskesse kohta ega nii, et sellele võiksid sattuda veepritsmed. Kasutage veepritsmete ja plekkide eemaldamiseks ning seadme kuivatamiseks puhast pehmet riidelappi.
- Ärge paigaldage veinikeldrit kohta, mis ei ole korralikult isoleeritud või soojendatud, nt garaaži. Veinikelder ei ole mõeldud töötama keskkonnas, mille temperatuuri on alla 10 °C.
- Ärge paigutage seadet otsese päikesevalguse kätte ega soojusallikate (näiteks ahju või kütteseadme) lähedusse.
Seade tuleb paigaldada ja nivelleerida kohas, mis on seadme möötmetele vastav ning seadme kasutamiseks sobiv.
▶ Veenduge, et andmesildil olev elektriline teave vastab toiteallikale. Lahknevuste korral võtke ühendust elektrikuga.
Seadme toiteallikas peab vastamajärgmistele parameetritele: 220–240 VAC/50 Hz. Pinge anomaalse kõikumisega võib kaasneda seadme mittekäivitumine, temperatuuriregulaatori või kompressori kahjustumine võ seadme käitamisaegne tavatu müra. Sellisel juhul tuleb paigaldada automaatregulaator.
- Ärge kasutage mitme pistikuga adaptereid ega pikendusjuhtmeid.

HOIATUS!

▶ HOIATUS. Jälgige, et seadme taha ei jääks portatiivseid mitmikpistikupesasid ega teisaldatavaid toiteallikaid.
▶ HOIATUS. Seadme paigutamisel veenduge, et toitejuhe ei oleks kinnijäänud ega kahjustatud.
▶ Ärge astuge toitekaablile.
▶ Toitevarustuse tagamiseks tuleb kasutada eraldiseisvat maandatud pistikupesa, mis on hölpsalt ligipääsetav. Seade peab olema maandatud.
▶ Ainult Ühendkuningriigis: seadme toitekaablil on kolmejuhtmeline (maandusega) pistik, mis on ette nähtud ühendamiseks standardse kolmejuhtmelise (maandusega) pistikupesaga. Kolmandat kontakti (maandust) ei tohi ära lõigata ega demonteerida. Pärast seadme paigaldamist peab pistik olema ligipääsetav.
▶ HOIATUS. Jälgige, et külmutusagensi kontuur ei saaks kahjustada.

Igapäevane kasutus

Lapsed alates 8. eluaastast ning piiratud füüsiliste, sensoorsete või vaimsete võimetega või väheste kogemuste ja teadmistega isikud võivad seadet kasutada üksnes järelevalvel või kui neid on juhendatud seadme ohutu kasutamise osas ning nad mõistavad seadme kasutamisega seotud ohte.
▶ Lapsed ei tohi seadmega mängida.
3-8-aastased lapsed võivad külmutusseadmetesse sööke-jooke panna ja neid sealt võtta, kuid neil ei ole lubatud külmutusseadmeid puhastada ega paigaldada.
▶ Hoidke alla 3-aastased lapsed seadmest eemal, välja arvatud juhul, kui neid pidevalt jälgitakse.
▶ Lapsed ei tohi seadet puhastada ega hooldada ilma järelevalveta.
▶ Seade tuleb paigutada nii, et pistik oleks ligipääsetav.
Kui koksigaas või muu tuleohtlik gaas lekib seadme lähedusse, lülitage lekkiva gaasi klapp välja, avage uksed ja aknad ning ärge eemaldage seadme toitekaablit.
Pärast toite väljalülitamist oodake vähemalt 7 minutit, et toide uuesti sisse lülitada.
- Ärge tõstke seadet selle ukselinkidest.
▶ Võtmeid tuleb hoida lastele kättesaamatus kohas ja mitte seadme läheduses, et vältida laste seadmesse kinni jäämist.

HOIATUS!

Seade on mõeldud kasutamiseks ümbritseva õhu temperatuuri vahemikus 10–38 °C. Seade ei pruugi nõuetekohaselt töötada, kui see on pikemat aega temperatuuril, mis on osutatud vahemikust kõrgem või madalam.
- Ärge asetage seadmele ebastabiilseid esemeid (näiteks raskeid esemeid või veega täidetud anumaid), et vältida eseme kukkumisega kaasnevaid kehavigastusi või veega kokkupuutest tingitud elektrilööki.
Avage ja sulgege uks ainult käepidemest hoides. Ukse ja kapi vaheline vahe on väga kitsas. Ärge pange käsi nendesse kohtadesse, et vältida sõrmede muljumist. Seadme uksi võib avada ja sulgeda vaid siis, kui ukse liikumistrajektooril ei ole lapsi.
- Ärge hoidke ega kasutage seadmes ega selle läheduses kergesti süttivaid, plahvatusohtlikke ega söövitavaid aineid.
- Ärge hoidke seadmes plahvatusohtlikke aineid, näiteks tuleohtliku propellendiga aerosoolpurke.
- Ärge hoidke seadmes ravimeid, baktereid ega keemilisi aineid. Seade on mõeldud kasutamiseks kodukeskkonnas. Selles ei ole soovitatav hoida aineid, mille säilitamisele kohalduvad ranged temperatuurinõuded.
- Ärge seadistage veinikapi kambri temperatuuri tarbetult madalaks. Kõrgete sätete korral võib esineda miinustemperatuure. Tähelepanu! Pudelid võivad lõhkeda.
- Ärge puudutage töötava seadme kambri sisepinda, sest käed võivad kambri sisepinna külge külmuda. Eriti suur oht on siis, kui käed on märjad.
▶ Veini öigeks jahutamiseks ärge koormake seadet üle.
▶ Eemaldage seade vooluvõrgust voolukatkestuse korral või enne puhastamist. Enne seadme taaskäivitamist oodake vähemalt 7 minutit, kuna sagedane käivitamine võib kompressorit kahjustada.
HOIATUS. Årge kasutage seadme sees elektriseadmeid, kui nende tüüp ei ole vastavuses tootjapoolsete soovitustega. Ohtude minimeerimiseks võib kahjustunud toitekaabli asendada vaid klienditeenindus (vaadake garantiikaarti).
▶ Seadme tööea pikendamiseks vältige selle väljalülitamist.
- Ärge asetage seadet horisontaalselt põrandapinnale. Pärast seadme kallutamist üle 45° oodake enne selle vooluvõrku ühendamist 24 tundi.

HOIATUS!

Hooldus/puhastamine

Kui külmkapi puhastus- ja hooldustoiminguid teevad lapsed, tuleb neid kindlasti jälgida.
▶ Enne korralist hooldust lahutage seade vooluvõrgust. Enne seadme taaskäivitamist oodake vähemalt 7 minutit, kuna sagedane käivitamine võib kompressorit kahjustada.
▶ Seadme lahutamisel hoidke pistikut, mitte kaablit.
Seadme puhastamisel ei tohi kasutada abrasiivset harja, traatkäsna, pesuvahendi pulbrit, bensiini, amüülatsetaati, atsetooni, sarnaseid orgaanilis lahuseid ega happelisi või leeliselisi lahuseid. Kahjustuste vältimiseks puhastage spetsiaalse külmkapi/sügavkülmiku pesuvahendiga. Lõpuks kasutage sooja vee ja söögisooda lahust – umbes supilusikatäis söögisooda liitri vee kohta. Loputage hoolikalt veega ja pühkige kuivaks. Ärge kasutage pesupulbrit ega muid abrasiivseid puhastusvahendeid. Ärge peske eemaldatavaid osi nõudepesumasinas.
▶ HOIATUS. Ärge kasutage sulatusprotsessi kiirendamiseks mehaanilisi seadmeid ega muid vahendeid kui need, mida tootja on soovitanud.
Kui toitekaabel on kahjustunud, peab ohtude minimeerimiseks selle välja vahetama tootja, tootja volitatud hooldustehnik või sarnase kvalifikatsiooniga spetsialist.
- Ärge proovige seadet ise parandada, lahti võtta ega modifitseerida. Kui vajalik on seadme remont, võtke ühendust meie klienditeenindusega.
Kui lambid ei põle, peab ohu vältimiseks need välja vahetama tootja, hooldusettevõtte töötaja või sarnase kvalifikatsiooniga isikud.
▶ Seadme tagaküljelt tuleb tolm eemaldada vähemalt kord aastas, mis aitab vältida tulekahjuohtu ja energiatarbe suurenemist.

• Ärge pihustage ega loputage seadet puhastamise ajal.
• Ärge kasutage seadme puhastamiseks veepihustit ega auru.
• Ärge puhastage külma klaasust kuuma veega. Klaas võib järsu temperatuurimuutuse korral puruneda.
  Kui te ei kasuta seadet pikemat aega, jätke see avatuks, et vältida ebameeldivate löhnade kogunemist seadme sisse.

Külmutusagensit puudutav teave

HOIATUS!

Seades on tuleohtlik külmutusagens isobutaan (R600a). Veenduge, et külmutusagensi kontuur ei oleks transpordi või paigaldamise ajal kahjustunud. Lekkiv külmutusagens võib põhjustada silmavigastusi või süttida. Kahjustuste korral veenduge, et läheduses ei oleks lahtise tule allikaid, ventileerige ruum põhjalikult ning ärge ühendage ega lahutage külmkapi ega ühegi muu seadme toitekaablit. Teavitage juhtunust klienditeenindust.

Kui silmad puutuvad kokku külmtusagensiga, loputage neid kohe voolava veega ja võtke kohe ühendust silmaarstiga.

HOIATUS. Jahutussüsteem on kõrge rõhu all. Ärge muutke seda. Kuna kasutata tuleohtlikke külmutusagense, paigaldage seade ja käsitsege ning hooldage seda rangelt vastavalt juhistele ning seadme kõrvaldamiseks võtke ühendust professionaalse esindajaga või meie müügijärgse teenindusega.

Kasutusotstarve

Seade on ette nähtud kasutamiseks kodumajapidamistes ja muudes sarnastes kohtades, näiteks:

• töötajate köögialad kauplustes, kontorites ja muus töökeskkonnas;
• talumajapidamised ja klientidele hotellides, motellides ja muudes elamukeskkondades;
• kodumajutuse tüüpi keskkonnas;
• toitlustus- ja sarnases mittejaemüügikohas.

▶ Veini ohutu säilimise tagamiseks järgige käesolevat kasutusjuhendit.

▶ Lisateavet seadme vaheruumide kõige sobivamate osade kohta, kus säilitatakse teatavat liiki toitu temperatuuri jaotumist arvesse võttes, saate kasutusjuhendi teisest osast.

Seadme muutmine või modifitseerimine ei ole lubatud. Mitteotstarbeline kasutamine võib põhjustada ohte ja tühistada seadme garantii.

Utiliseerimine

Tootel või pakendil esitatud sõmbol näitab, et toodet ei tohi käidelda olmejäätmena. Selle asemel tuleb see viia elektri- ja elektroo-nikaseadmete ringlussevõtuks loodud kogumispunkti. Kui veendute, et toode on kõrvaldatud õigesti, aitate ennetada võimalikke negatiivseid tagajärgi keskkonnale ja inimestele tervisele, mis võivad tekkida kõnealuse toote sobimatu jäätmekäitlus. Üksikasjalikuma teabe saamiseks toote ringlussevõtu kohta pöörduge kohaliku omavalitsuse ametkonna, majapidamisjäätmete kõrvaldamise teenuse või kaupluse poole, kust toote ostsite.

Kuna kasutatakse tuleohtlikke isolatsioonipuhumisgaase, võtke seadme kasutuselt kõrvaldamiseks ühendust professionaalse esindaja või meie müügijärgse teenindusega.

HOIATUS!

Vigastuste või lämbumise oht!

Kõrvaldamisel tuleb järgida külmutusagensitele ja jahutusgaasidele kohalduvaid spetsiifilisi nõudeid. Enne nõuetekohast kõrvaldamist veenduge, et külmutusagensi kontuuri torustik ei ole kahjustunud. Ühendage seade vooluvõrgust lahti. Lahutage toitekaabel ja kõrvaldage see. Eemaldage alused ja sahtlid ning uksesulgur ja tihendid, et vältida laste ja lemmikloomade kinnijäämist seadmesse.

▶ HOIATUS. Enne puhastamist lahutage külmkapp vooluvõrgust.

Seadme puhastamisel ei tohi kasutada abrasiivset harja, traatkäsna, pesuvahendi pulbrit, bensiini, amüülatsetaati, atsetooni, sarnaseid orgaanilisi lahuseid ega happelisi või leeliselisi lahuseid. Kahjustuste vältimiseks kasutage spetsiaalset külmkapi puhastusvahendit.

▶ Puhastage seadet, kui selles on vähe veini või kui see on tühi. Seda on vaja puhastada ainult siis, kui see on määrdunud.

▶ Puhastage külmkapi sisemust ja korpust soojas vees ning neutraalses puhastusvahendis niisutatud svammiga

▶ Loputage puhta sooja veega ja kuivatage pehme lapiga.

▶ Ärge puhastage seadme osi nõudepesumasinas.

▶ Enne seadme taaskäivitamist oodake vähemalt 7 minutit, kuna sagedane käivitamine võib kompressorit kahjustad

Puhastage ukse tihend:

uksetihendeid tuleb puhastada iga kolme kuu järel, et need nõuetekohaselt töötaksid. Järgnevalt: Eemaldage: Võtke ukse tihendist kinni ja tömmake see noolega näidatud suunas välja, et kogu tihend korralikult eemaldada.

Kastke hari vee või toiduklassi kuuluva alkoholi sisse ning puhastage esmalt edasi-tagasi liigutustega uksetihendi soon. Seejärel pühkige tihendi pinda lapiga, mis on niisutatud vee või toiduklassi kuuluva alkoholiga. Lõpetusek peske uksetihend puhtaks ja kuivatage see puhta rätikuga.

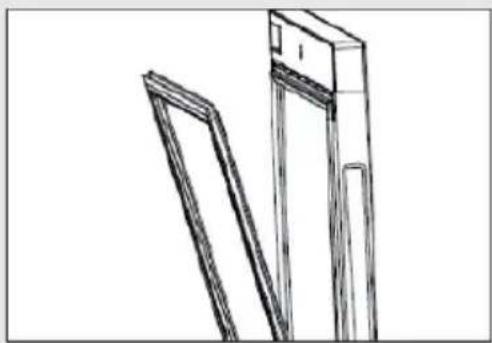

Uksetihendi paigaldamine pärast puhastamist:

Enne paigaldamist veenduge, et tihend ei ole märjaks jäänud. Sisestage ukse tihend soonde ja suruge see ülevalt alla käsitsi tihedalt oma kohale, kuni kogu uksetihend on soones.

Riiulite puhastamine:

Kõiki riiuleid saab puhastamiseks välja võtta.
▶ Võtke kõik pudelid välja.
▶ Tõstke iga riiulit veidi ja võtke see välja.
▶ Puhastage riiul pehme rätikuga.
▶ Oodake, kuni riiulid on kuivad, enne kui need tagasi panete.

HOIATUS.

Pärast toite väljalülitamist oodake vähemalt 7 minutit, et toide uuesti sisse lülitada.

Kontrollige alljärgneva loendi alusel tarvikuid ja dokumentatsiooni: ilma isolatsoonita.

Nimi	Kasu-tusju-hend	Hooldus-kaart	Riiul	Väike riiul	Hinge-kate	Energia-märgis	Võti	Ukse vasak nukk
HWS84GA	1	1	6	1	1	1	2	2
HWS84GNF	1	1	6	1	1	1	2	2
HWS49GA	1	1	4	1	1	1	2	2
HWS49GAE	1	1	4	/	/	1	/	/
HWS66GGE	1	1	5	/	/	1	2	/

Märkus

Tehniliste muudatuste ja mudelite erinevuste tõttu võivad mõned juhendi illustratsioonid teie mudelist erineda.

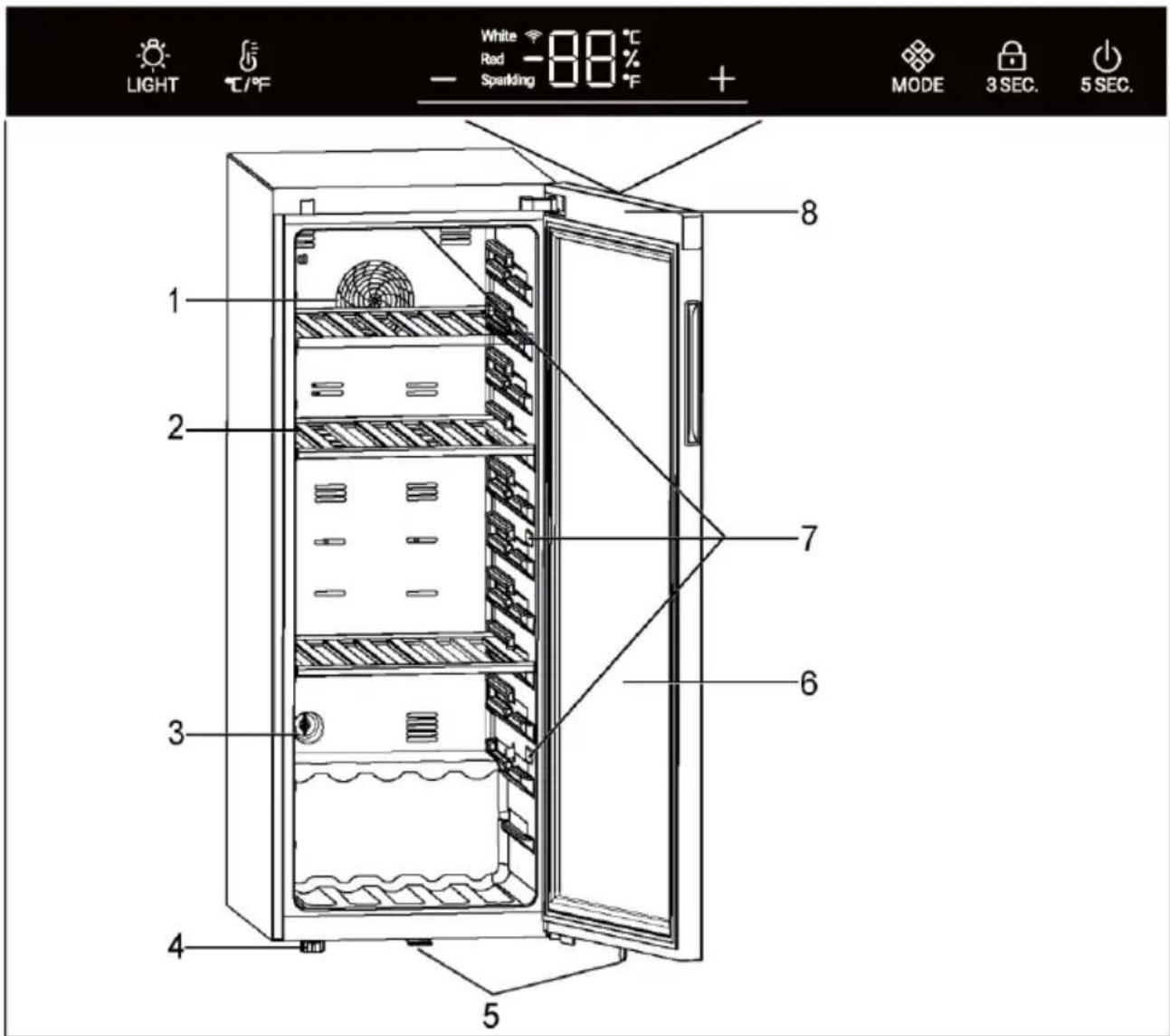

Seadme pilt

1. Ventilaator (v.a HWS49GAE, HWS66GGE)
2. Riiul

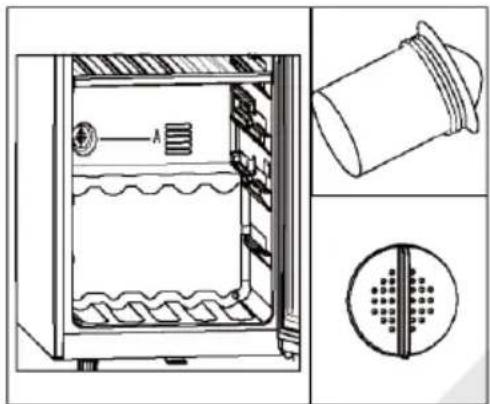

3. Aktiivsöefilter

4. Reguleeritavad jalad

5. Lukk (v.a HWS49GAE)

6. Uks
7. LED-lamp
8. Ekraan (ukse ees)

1. Lahtipakkimine

▶ Võtke seade pakendist välja.
Eemaldage kõik pakkematerjalid, sealhulgas vahtplast ja tarvikuid hoidev kleeplint.

2. Keskkonnatingimused

Toatemperatuur peaks alati jääma vahemikku 10–38°C, sest toatemperatuur võib mõjutada seadmesisest temperatuuri ja energiatarvet. Ärge paigaldage seadet ilma isolatsioonita muude soojust kiirgavate seadmete (näiteks ahju või teise külmiku) lähedusse.

3. Ruuminõuded

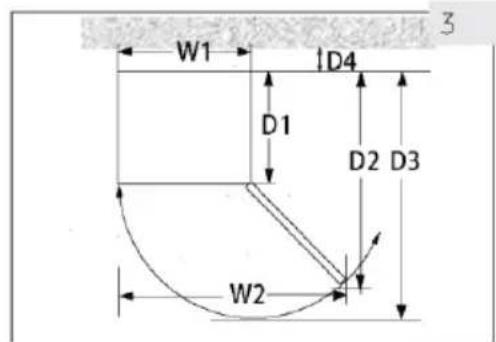

Ukse avamiseks vajalik ruum (joonis 3):

Laius millimeetrites		Sügavus millimeetrites			Kaugus seinast millimeetrites
W1	W2	D1	D2	D3	D4
495	630	535	1033	1047	100

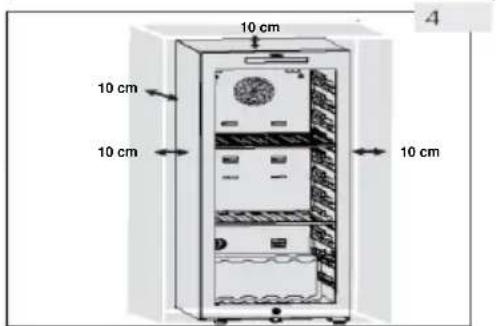

4. Ventilatsioonikaugus

Ohutuse ja energia huvides tuleb köikides suundades järgida nõutavat 10 cm ventilatsioonikaugust (joonis 4

W1 D4 D1 D2 D3 W2 3

10 cm 10 cm 10 cm 10 cm 4

HOIATUS!

Jälgige, et seadme või integreeritud konstruktsiooni ventilatsiooniavad ei oleks blokeeritud. Külmutusseade ei ole mõeldud kasutamiseks sisseehitatud seadmena

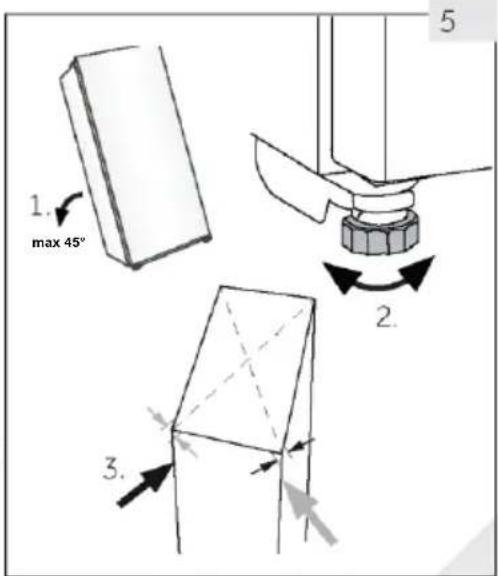

5. Seadme tsentreerimine ja nivelleerimine

Seade tuleb paigutada ühetasasele ja stabiilsele pinnale.

1. Kallutage seadet veidi tahapoole (joonis 5).
2. Seadistage reguleeritavad esijalad keerates soovitud kõrgusele.
3. Kontrollige seadme stabiilsuse hindamiseks selle diagonaaltegi. Kerge köikumine peaks olema mölemas suunas ühesugune. Vastasel juhul vöib karkass deformeeruda, mis vöib pöhjustada uksetihendite lekke. Kerge kaldenurl tagakülje suunas hölbustab ukse sulgemist.

1. max 45° 2. 3. 5

6. Ukse täppisreguleerimine

Seade sulgub kergemini, kui kasutada esiküljel asuvaid nivelleerimisjalgu:

Üles või alla keeramiseks pöörake reguleeritavaid jalgu (joonis 6):

Jalgade pääripäeva keeramine töstab seadet.
Jalgade vastupäeva keeramine langetab seadet.

24 h 7

7. Ooteaeg

Kasutajapoolset sekkumist mittevajav määrdeõli asub kompressoris olevas kapslis. Öli võib suletud torustikku voolata, kui seadet transpordi ajal kallutatakse. Oodake enne seadme vooluvõrku ühendamist 24 tundi (joonis 7), et õli saaks tagasi kapslisse valguda.

8. Elektriühendus

Enne seadme vooluvõrku ühendamist kontrollige, kas:

▶ toiteallikas, pistikupesa ja kaitsmed vastavad andmesildil välja toodud parameetritele;
- pistikupesa on maandatud ning kasutusel pole mitme pistikuga adaptereid ega pikendusjuhtmeid;
▶ toitepistik ja pistikupesa on õigesti paigaldatud.
Ühendage pistik nõuetekohaselt paigaldatud pistikupesaga.

HOIATUS!

Ohtude minimeerimiseks võib kahjustunud toitekaabli asendada vaid klienditeenindus (vaadake garantiikaarti).

9. Ukse poolsuse muutmine /v.a (except HWS49GAE, HWS66GGE)

Kontrollige enne seadme vooluvõrku ühendamist, kas paigalduskohast ja kasutus-mugavusest lähtuvalt oleks vajalik ukse poolsuse muutmine (seade tarnitakse paremale avaneva uksega, kuid seda saab muuta)

HOIATUS!

Seade on raske. Ukse poolsuse muutmiseks on vaja kahte inimest.
▶ Enne edasiste toimingute tegemist eemaldage seade vooluvõrgust.
Seadet ei tohi jahutussüsteemi kahjustuste välistamiseks kallutada rohkem kui 45 kraadi.

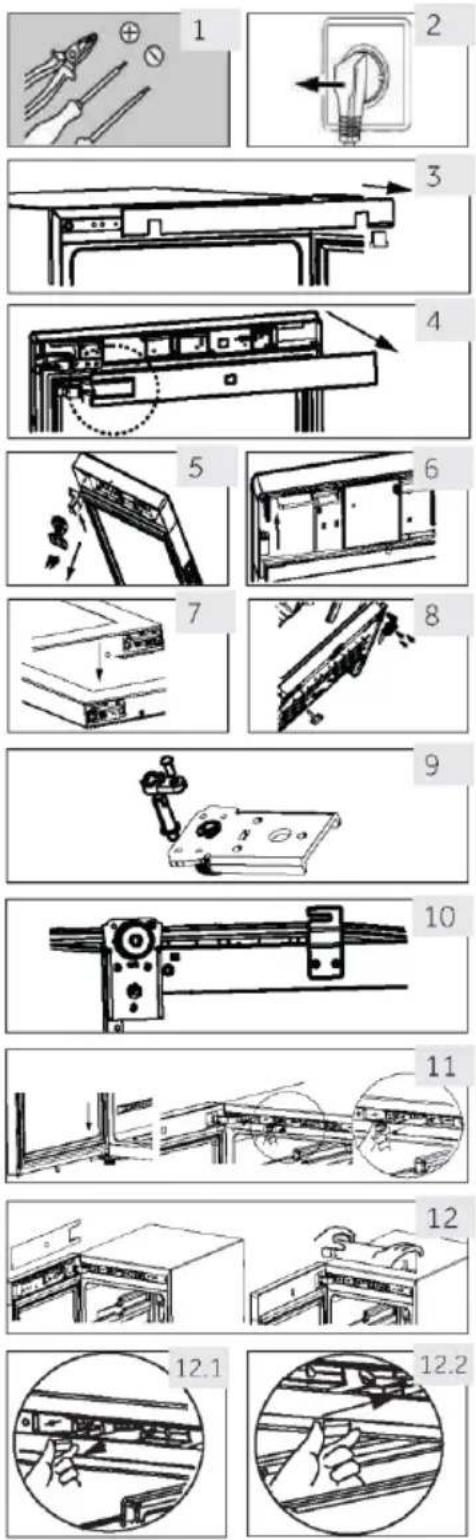

Montaažietapid (v.a HWS49GAE, HWS66GGE)

1. Pange valmis vajalik tööriist.
2. Eemaldage seade vooluvõrgust.

3. Avage uks, eemaldage eesmine riba alla ja otsige üles vastav riba, et eemaldada vasak külg ja asetada see vahe paremale küljele.

4. Eemaldage ühenduskaabel vooluvõrgust. Tõmmake ukse tihendi ülemine osa välja ja võtke alla ukse tagumine riba. (Eemaldage vasakpoolsest avast)

5. Eemaldage ülemise hinge 2 kruvi.

6. Eemaldage kate, hing, eemaldega hingekinnitus ning monteerige see teisele poole ja paigaldage selle külge hing.

7. Eemaldage nukk ja uksehoidja, tõstke uksehoidja ukse teisele küljele. Paigaldage kinkekotist võetud uus nukk.

8. Kallutage kappi (vähem kui 45°) ning eemaldage alumine hing (3 kruvi).

9. Eemaldage alumine hingenukk ja hingevöll. Paigaldage völl alumise hinge paremale küljele. Võtke nukk juhiste kotist välja ja paigaldage see alumisele hingevöllile.

10. Paigaldage alumine hing ja jalg kapi teisele küljele. Määrige nukk.

11. Paigaldage uks alumisele hingevöllile ja kinnitage ülemine hing kahe kruviga kapi külge. Kinnitage signaalijuhtmed ülemise hinge soone keskele, võtke kasutusjuhendi kotist hingekate ja kinnitage see ülemise hinge peale.

12. Paigaldage uksele tihend ja ukseriba. Sisestage uksesignaali juhtmed, viige magnetlüliti (12.1) ülemise ukseliistu karbi parempoolsesse paigaldusavasse (12.2) ja kinnitage kapi esiosa.

13. Veenduge, et ust saab seda kahjustamata avada ja sulgeda.

1. Enne esimest kasutamist tehke järgmist.

Eemaldage kõik pakkematerjalid. Siia kuuluvad ka vahtplast ja kogu kleeplint, mida on veinikeldri tarvikute pakendamiseks nii sees- kui ka väljaspool kasutatud. Hoidke neid lastele kättesaamatus kohas ja kõrvaldage need keskkonnasõbralikul viisil.
▶ Puhastage enne veini seadmesse panemist seda seest ja väljast vee ning örnatoimelise puhastusvahendiga.
Pärast nivelleerimist ja puhastamist oodake vähemalt kaks tundi, enne kui ühendate seadme vooluvõrku. Kui teie veinikelder on mingil põhjusel kallutatud, oodake enne selle vooluvõrku ühendamist 24 tundi. Vaadake osa „PAIGALDAMINE“.
Kui olete seadme pistikupessa ühendanud, laske sellel enne reguleerimist vähemalt 30 minutit töötada.
Külmiku temperatuuriks määratakse automaatselt 12 °C. Soovi korral saate temperatuuri käsitsi muuta. Palun vaadake osa „TEMPERATUUR“.

2. Puutenupud

Juhtpaneelil olevad nupud on puutenupud, mis reageerivad kergele sõrmepuudutusele.

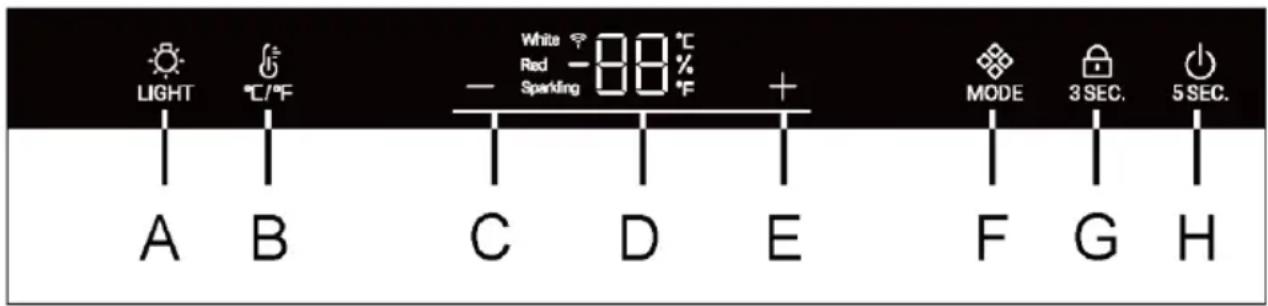

3. Juhtpaneeli kirjeldus

LIGHT °C/°F White Red Sparkling 88°C + MODE 3 SEC. 5 SEC. A B C D E F G H

A Sisevalgustuse nupp
B °C /°F valimise nupp
C Temperatuuri reguleerimise nupp: madalamaks
D Kuva
E Temperatuuri reguleerimise
nupp: körgemaks
F Režiimi valimise nupp
G Lukustusnupp
H Toitenupp

4. Automaatse lukustumise funktsioon

30 sekundit pärast funktsiooni aktiveerimist lukustuvad köik juhtpaneeli nupud, märgutuli 3SEC. Süttib. Klahviluku aktiveerimiseks vajutage kolmeks sekundiks nuppu. Kui lukk on aktiivne, muutuvad LED-tuled tuhmiks. Nupp A pole lukus.

5. Toitenupu funktsioon

Vajutage 5 sekundit nuppu H, veinikelder lülitub välja. Seejärel vajutage 5 sekundit nuppu H, veinikelder lülitub sisse.

6. Temperatuuri seadistamine

Märkus

Eelmääratud sätted

Kui olete seadme pistikupessa ühendanud, laske sellel enne reguleerimist vähemalt 30 minutit aklimatiseeruda.
Kui seade lülitatakse sisse pärast vooluvõrgust lahtiühendamist, võib õige temperatuurini jõudmiseks kuluda mitu tundi. Täpne aeg sõltub keskkonnast ja temperatuuriseadistusest.

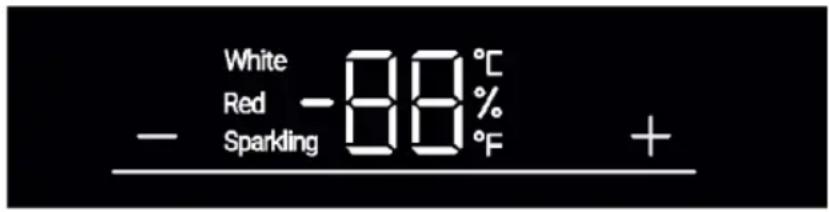

Vajutage nuppu +õi , e-raan hakkab vilkuma. Soovitud temperatuuri seadistamiseks vajutage nuppu +õi . Temperatuuri seadistusvahemik: 5-20 °C (41-68 °F). Vabastage klahv kolmeks sekundiks, temperatuur kinnitatakse.

7. Režiimi funktsioon

Vajutage muppu. Temperatuuri valiku nupp vahuveinilt (8°C või 47°F) valgele (12°C või 54°F) ja punasele veinile (16°C või 61°F).

Soovitatavad temperatuuriseaded

Erinevate veinitüüpide puhul soovitatakse kasutada järgmisi joogitemperatuure.

Punane vein	+13°C kuni +20°C(+55°F kuni +68 °C)	Vahuvein Prosecco	+5 kuni +8°C(+41 kuni 47°F)
Valge vein	+9°C kuni +12°C(+48°F kuni +54 °F)

Kui hoiustate veini pikka aega, tuleb seda hoida temperatuuril +10 °C kuni +12 °C (50 °F kuni +54 °F).

8. Ooterežiim

Ekraan hämardub automaatselt 30 sekundiks.

See süttib automaatselt, kui mis tahes klahvi puudutatakse või uks avatakse.

Märkus

Mõju temperatuuridele

Seadme sisetemperatuuri mõjutavad järgmised tegurid:

▶ Ümbritseva õhu temperatuur

▶ Seadmes olevate pudelite kogus

Kui ekraan löpetab vilkumise, kuvatakse uuesti hetke temperatuur veinikeldris.

Seadistatud temperatuuri saavutamiseks kulub veidi aega.

9. Valgustusrežiimi seadistamine

Vajutage nuppu. Kui kapi tuled põlevad, süttivad tuled järk-järgult. nupu uuesti vajutamisel kustuvad tuled järk-järgult.

10. Funktsioon °C/°F

Vajutage Suppu, et lülituda Fahrenheit ja Celsius vahel.

11. Väljalülitus Mälufunktsioon

Elektrikatkestuse korral salvestab kelder automaatselt seadistatud temperatuuri. Pärast toite taastamist töötab see enne voolukatkestust seadistatud temperatuuri alusel.

12. Madala temperatuuri kompenseerimise funktsioon (v.a HWS49GAE, HWS66GGE)

Veinikeldril on madala temperatuuri kompenseerimise funktsioon, et tagada temperatuuri stabiilsus: Kui ümbritseva õhu temperatuur on seadistatud temperatuurist madalam, käivitab veinikelder automaatselt madala temperatuuri kompenseerimise funktsiooni ja alustab soojendamist. Kui temperatuur saavutab seadistatud määra, lülitub madala temperatuuri kompenseerimise funktsioon automaatselt välja.

13. Avatud ukse helisignaal

Kui ust hoitakse avatuna üle ühe minuti, piiksub helisignaal seni, kuni uks suletakse või ekraanil olevate klahvide kasutamine võimaldatabase. Seejärel piiksumine katkeb.

Nõuanded energiatarbe vähendamiseks

▶ Veenduge, et seadme ventilatsioon vastab nõuetele (vaadake osa „PAIGALDAMINE“).
- Ärge paigutage seadet otsese päikesevalguse kätte ega soojusallikate (näiteks ahju või kütteseadme) lähedusse.
▶ Hoiduge tarbetult madalate temperatuuride seadistamisest. Mida madalam on temperatuuri säte, seda suurem on seadme energiatarve.
▶ Hoidke seadme ust võimalikult vähest aega avatuna.
▶ Öhuvoolu takistamise vältimiseks ärge ületage ettenähtud pudelite arvu.
▶ Uksetihendid peavad olema puhtad, et uks alati korralikult sulguks.
Kõige energiasäästlikuma lahenduse saavutamiseks peavad sahtel, toidukast ja riiulid olema tehaseväärses seisundis ning toit tuleb seadmesse paigutada õhu väljalaskeava blokeerimata

1. Riiul

1. Riiulid on mõeldud veini hõlpsaks hoiustamiseks ja eemaldamiseks. Neid saab puhastada pehme rätikuga.
2. Virnastada saab tavalisi 76 mm läbimõõduga pudeleid.
3. Magnum-pudeleid saab paigutada alumisele riiulile.
4. Kogus võib kujutatud numbrist või märgitud pudelite arvust erineda, kui need on virnastatud teisiti.

Nõuanded teie veinikeldri paigutuse kohta

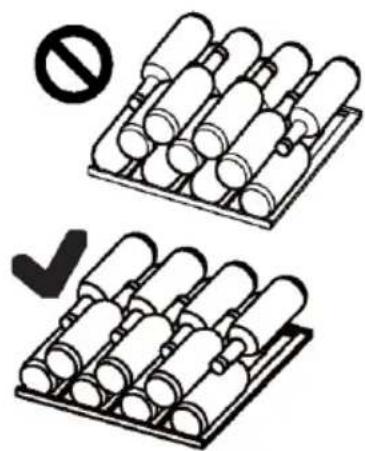

Soovitame, et veinipudelite arv ei ületaks kahte kihti igal riiulil ja veiniriiulite kandekoormus ei ületaks 20 kg. Enne pudelite asetamist veinikeldrisse kontrollige, kas veiniriiulid on täiesti stabiilsed. Lisaks vaadake, ega mõni pudel ulatu riiulitest välja, et need ukse sulgemisel vastu klaasust ei lõöks.

Ukse avamisel süttib valgusdioodiga sisevalgusti. Ukse sulgemise ajal tule sisselülitamiseks puudutage nuppu. Tulede väljalülitamiseks puudutage nuppu uuesti. Energiatõhususe suurendamiseks tuleb tuled välja lülitada ajaks, kui veinikeldrisse ei vaadata.

3. Lukk

Veinikeldri lukustamiseks sulgege uks ja pange võti lukuauku:

▶ lukustage uks, keerates võtit vastupäeva;
▶ avage uks, keerates võtit pääripäeva.

1. Sulatamine

Veinikeldri sulatamine toimub automaatselt, käsitsi sulatamine ei ole vajalik.

2. LED-lambi vahetamine

Lamp kasutab valgusallikana LED-i, millel on väike energiatarve ja pikk kasutusiga.

Valgustiga seotud probleemide korral võtke ühendust klienditeenindusega.

Vaadake osa „KLIENDITEENINDUS“.

HOIATUS!

Ärge asendage valgusdioodiga valgustit ise, seda võib vahetada vaid tootja või volitatud hooldustehnik.

LED-lambi parameetrid:

Pinge 12V; Maksimaalne võimsus: 8W (HWS84GA,HWS84GNF) ja HWS66GGE)

Pinge 12V; Maksimaalne võimsus: 5W (HWS49GAE ja HWS49GA)

3. Pikaajaline mittekasutamine

Lahutage toitekaabel.

Puhastage seadet ja uksetihendeid ülalkirjeldatud viisil.

Jätke uks lahti, et vältida seadmesisese ebameeldiva löhna teket.

4. Seadme teisaldamine

1. Võtke kõik pudelid välja ja eemaldage seade vooluvõrgust.
2. Kinnitage riiulid ja muud liikuvad osad veinikeldris kleeplindiga.
3. Külmutussüsteemi kahjustamise vältimiseks ärge kallutage veinikeldrit üle 45°.

5. Aktiivsöefiltriga õhuvahetus

Veinide küpsemise viis söltub keskkonnatingimustest. Öhu kvaliteet on seetõttu veini säilitamisel otsustava tähtsusega. Seadme tagaseina alumisse ossa on paigaldatud optimaalse kvaliteediga aktiivsöefilter.

Märkus

Soovitame filtrit vahetada kord aastas. Filtreid saab hankida edasimüüjalt.

Filtri vahetamine.

Võtke filtri käepidemest kinni. Keerake seda vasakule ja eemaldage.

Filtri sisestamine.

Sisestage filter, jälgides, et käepide oleks vertikaalasendis. Pöörake seda paremale ja sisestage.

Paljusid tekkida võivaid probleeme saab kõrvaldada ilma mingite eriteadmisteta. Probleemide korral järgige allpool välja toodud suuniseid, enne kui võtate ühendust müügijärgse teenindusega. Vaadake osa „KLIENDITEENINDUS”.

HOIATUS!

▶ Enne hooldustoiminguid lahutage seadme väljalülitamiseks toitepistik pistikupesast.
Elektriseadmete remonditöid võivad teha vaid kvalifitseeritud elektrikud, sest ebaõige remondiga võivad kaasneda märkimisväärsed kahjustused.
Kahjustunud toitekaabli võib ohtude minimeerimiseks välja vahetada üksnes tootja, tootja volitatud hooldustehnik või sarnase kvalifikatsiooniga spetsialist.

Tõrkekood	Põhjus	Lahendus
rH	Temperatuur on liiga kõrge.	Võtke ühendust meie müügijärgse teenindusega.
rL	Temperatuur on liiga madal.	Kontrollige, et ümbritseva õhu temperatuur oleks vahemikus 10 °C kuni 38 °C.
Probleem	Võimalik põhjus	Võimalik lahendus
Kompressorei tööta.	Toitepistik ei ole vooluvõrkuühendatud.	Ühendage toitepistik.
Seade käivitubsageli või on sellekäitustsükkelliiga pikk.	Välistemperatuur on liiga kõrge.Seade on olnud pikka aegavälja lülitatud.Seadme uks ei ole korralikultsuletud.Ust avatakse liiga sageli võihoitakse seda liiga kaua lahti.Uksetihendid on määrdunud,kulunud, pragunenud või ei sobiseadmele.Õhuringlus ei vasta nõuetele.Temperatuur on seadistatudliiga madalale sättele.	Sellisel juhul on normaalne,kui käitustsükkelon tavalisest pikem.Tavaliselt võtab seadme täielikjahtumine aega.Sulgege uks, kontrollige,kas seade paikneb ühetasaselpinnal, ning veenduge, et ükskitoiduaine ega anumei takistaks ukse sulgemist.Ärge avage ust liiga sageli.Puhastage uksetihend võilaske klienditeenindusel seeasendada.Tagage küllaldaneventilatsioon.Probleem laheneb ise,kui soovitud temperatuuron saavutatud.
Veinikeldri sisemuson määrdunudja/või haiseb.	Veinikeldri sisemus vajabpuhastamist.	Puhastage veinikeldri sisemus.
Seadmesisetemperatuurei ole piisavaltmadal.	Temperatuur on seadistatud liigakõrgele sättele.Hiljuti on lisatud pudeleid.Seadme uks ei ole korralikultsuletud.Ust avatakse liiga sageli võihoitakse seda liiga kaua lahti.Uksetihendid on määrdunud,kulunud, pragunenud või ei sobiseadmele.	Lähtestage temperatuuri säte.Laske hiljuti lisatud pudelitelsoovitud temperatuurini jõuda.Sulgege uks.Ärge avage ust liiga sageli.Puhastage uksetihend võilaske klienditeenindusel seevälja vahetada.
Seadmesisetemperatuuron liiga madal.	Temperatuur on seadistatud liigamadalale sättele.	Lähtestage temperatuuri säte.
Külmiku kambristekib kondensaat.	Ümbritsev keskkond on liiga soeja liiga niiske.Seadme uks ei ole korralikultsuletud.Ust avatakse liiga sageli võihoitakse seda liiga kaua lahti.	Tõstke temperatuuri.Sulgege uks.Hoiduge ukse/sahtli liigasagedasest avamisest.
Veinikeldri välispinnale koguneb niiskus.	Ümbritsev keskkond on liiga soe ja liiga niiske.Uks ei ole piisavalt tihedalt suletud. Seadmesisese külma õhu ja ümbritseva keskkonna sooja õhu kokkupuutel tekib kondensaat.	See on niisketes ilmastikuoludes normaalne ja muutub niiskustaseme langedes.Veenduge, et uks on tihedalt suletud ja tihendid töötavad nõuetekohaselt.
Seadmest kostab ebatavalisi helisid.	Seade ei paikne ühetasasel pinnal.Seade on mõne läheduses paikneva eseme vastas.	Reguleerige seadme nivelleerimiseks jalgu.Eemaldage seadme vahetust ümbrusest esemed.
Seadmest kostab vee voolamisele sarnane tasane heli.	See on normaalne.	-
Seadme sisevalgusti või jahutussüsteem ei tööta.	Toitepistik ei ole vooluvõrku ühendatud.Seadme toitevarustus puudub.Valgusdioodiga valgusti on kahjustunud.	Ühendage toitepistik.Kontrollige ruumi elektrivarustust. Helistage elektriettevõttesse.Helistage selle vahetamiseks teenindusse.
Külmkapi küljed ja ukseliist soojenevad	See on normaalne.	-
Uks ei sulgu korralikult	Seade ei ole loodis.Uks on blokeeritud.	Tasandage seade loodimisjalgadega.Kontrollige, mis võib ukse sulgumist takstada, nt pudelid või riiulid.

Tehnilise toega ühendust võtmiseks avage veebileht

Valige jaotisest „veebileht“ asjaomane tootemark ja riik. Teid suunatakse konkreetsele veebilehele, kust leiate telefoninumbri ja vormi tehnilise toega ühendust võtmiseks.

Määrusele (EL) nr 2019/2016 vastavad toote spetsifikatsioonid

Kaubamärk	Haier	Haier	Haier
Mudeli nimi / identifikaator	HWS49GA/HWS49GAE	HWS84GNF	HWS84GA/HWS66GGE
Liik	Veinikelder	Veinikelder	Veinikelder
Kodumajapidamises kasutatavate külmutusseadmete kategooria	I	I	I
Energiatõhususe klass	F	F	G
Aastane energiatarbimine (kWh/aasta)1)	104	110	149/153
Mahutavus (l)	116/118	198	198
Kliimaklass:Seade on ette nähtud kasutamiseks kohas, kus ümbritseva õhu temperatuur on vahemikus 10 °C ja 38 °C.	SNNST	SNNST	SNNST
Õhus leviva müra tase (dB(A) re 1pW)	C(37)	C(37)	C(37)
Seadme tüüp	Autonoomne	Autonoomne	Autonoomne
Seade on mõeldud kasutamiseks ainult veini hoidmiseks.	Jah	Jah	Jah
Mõõtmed (S/L/K millimeetrites)	585/497/820	585/497/1270	585/497/1270

Selgitused:
1) Põhineb standardtingimustes mõõdetud 24 tunni tulemustel. Tegelik energiatarbimine sõltub tegelikust keskkonnast, pudelite hulgast, seadistatud temperatuurist, ukse avamisest ja sulgemisest jne.
2) Nominaalne energiatarbimine on standardkatse kohaselt saadud väärtus, kui veinikapp sisevalgustust sisse ei lülita.
- laiendatud vahemik: „külmutusseade on ette nähtud kasutamiseks ümbritseva õhu temperatuuril vahemikus 10 °C kuni 32 °C“;
- mõõdukas: „külmutusseade on ette nähtud kasutamiseks ümbritseva õhu temperatuuril vahemikus 16 °C kuni 32 °C";
- subtroopiline: „külmutusseade on ette nähtud kasutamiseks ümbritseva õhu temperatuuril vahemikus 16 °C kuni 38 °C";
- troopiline: „külmutusseade on möeldud kasutamiseks ümbritseva õhu temperatuuril vahemikus 16 °C kuni 43 °C;

Standardid ja direktiivid

Seade vastab köigi kohaldatavate Euroopa Ühenduse direktiivide ja asjaomaste ühtlustatud standardite nõuetele, mille alusel omistatakse tootele CE-vastavusmärgis.

Soovitame kasutada Haieri klienditeenindust ja originaalvaruosi.

Seadmega seotud probleemide puhul vaadake esmalt osa „VEAOTSING“.

Kui te ei leia sealt lahendust, võtke ühendust

▶ kohaliku edasimüüjaga või
avage veebileht www.haier.com ning minge teeninduse ja klienditoe sektsiooni, kus on välja toodud telefoninumbrid ja korduma kippuvad küsimused ning kus saab esitada garantiinõudeid.

Teenindusega ühendust vöttes peavad teil käepärast olema alljärgnevad andmed.

Vastav teave on välja toodud andmesildil.

Mudel Seerianumber

Garantiinõuete korral kontrollige ka tootega kaasasolevat garantiikaarti. Üldiste äriküsimuste korral kasutage alljärgnevaid ettevõtte Euroopa esinduste aadresse.

Ettevõtte Haier esindused Euroopas
Riik*	Postiaadress	Riik	Postiaadress
Itaalia	Haier Europe Trading SRLVia De Cristoforis, 1221100 VereseITALY	Prantsusmaa	Haier Europe Trading SRLVia De Cristoforis, 1221100 VereseITALY
Hispaania Portugal	Haier Iberia SLPg. Garcia Faria, 49-5108019 BarcelonaSPAIN	Belgia - FRBelgia - NLHollandLuksemburg	Haier Benelux SAAnderlechtRoute de Lennik 451BELGIUM
Saksamaa Austria	Haier Deutschland GmbHHewlett-Packard-Str. 4D-61352 Bad HomburgGERMANY	PoolaTšehhiUngariKreekaRumeeniaVenemaa	Haier Poland Sp. zo.o.Al. Jerozolimskie 181B02-222 WarszawaPOLAND
Ühendku-ningriik	Haier Appliances UK Co. Ltd.One Crown SquareChurch Street EastWoking, Surrey, GU21 6HRUK

VARUOSADE SAADAVUS: Termostaadid, temperatuuriandurid, trükkplaadid ja valgusallikad on saadaval vähemalt seitse aastat pärast mudeli viimase seadme turustamist. Ukselingid, uksehinged, -alused ja -korvid vähemalt seitsmeks aastaks ja uksetihendid vähemalt kümneks aastaks pärast mudeli viimase seadme turule toomist

Minimaalne garantii on: 2 aastat ELi riikides, 3 aastat Türgis, 1 aasta Ühendkuningriigis, 1 aasta Venemaal, 3 aastat Rootsis, 2 aastat Serbias, 5 aastat Norras, 1 aasta Marokos, 6 kuud Alžeerias, Tuneesias seaduslikku garantiid ei nõuta.

Toodet puudutava lisateabe saamiseks avage veebileht https://eprel.ec.europa.eu/või skannige toote energiamärgisel olev QR-kood.

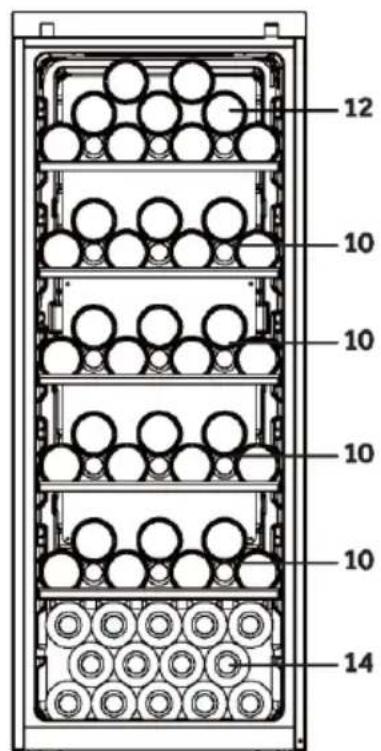

12 10 10 10 10 14

(66) HWS66GGE

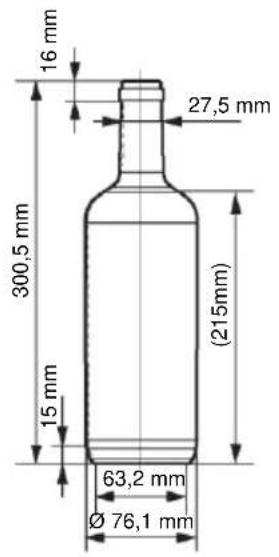

16 mm 27,5 mm 300,5 mm (215mm) 15 mm 63,2 mm Ø 76,1 mm

7 7 7 14 14

(49) HWS49GA HWS49GAE

7 14 14 14 14 7 14

(84) HWS84GA HWS84GNF

-49GAE-84GNF-66GGE-EN

HWS-84GA-49GA-49GAE-84GNF-66GGE-EN

Haier

Naudotojo vadovas

Vyno šaldytuvas

HWS84GA HWS84GNF HWS49GA HWS49GAE HWS66GGE
