GEBRUIKSAANWIJZING PFS 100 C2 PARKSIDE

Bedienings- en veiligheidsinstructies

Vertaling van de originele gebruiksaanwijzing

IAN 109571

FI SE

DK BE NL

GB IE

Vouw voor het lezen de beiden pagina's met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

DE AT CH

NL/BE Bedienings- en veiligheidsinstructies

Doelmatig gebruik.. 48

Uitvoering.. 48

Leveringsomvang. 48

Algemene verilgheidsinstrumentes voor elektrische gereedschappen

1. Veiligheid op de werkplek.. 49
2. Elektrische verilgheit
3. Veiligheid van Personen.. 49
   4.Zorgvuldige omgang met en gebruik van elektrische apparaten.. 50
4. Service.. 51

Aanvullende veiligheidsinstrumentes voor verfspuien.. 51

Arbeidsinstructies

Viscosity 51

Spuitmiddel voorbereiden.. 51

Spitopppervlakken voorbereiden.. 52

Ingebruikname

Verstuiverkiezen.. 52

Aan-/uitschakelen. 52

Spitproces.. 52

Onderhoud en reiniging.. 53

Service 53

Garantie 53

Afvoer . 54

Vertaling van de originele EG-conformiteitsverklaring / Fabrikant

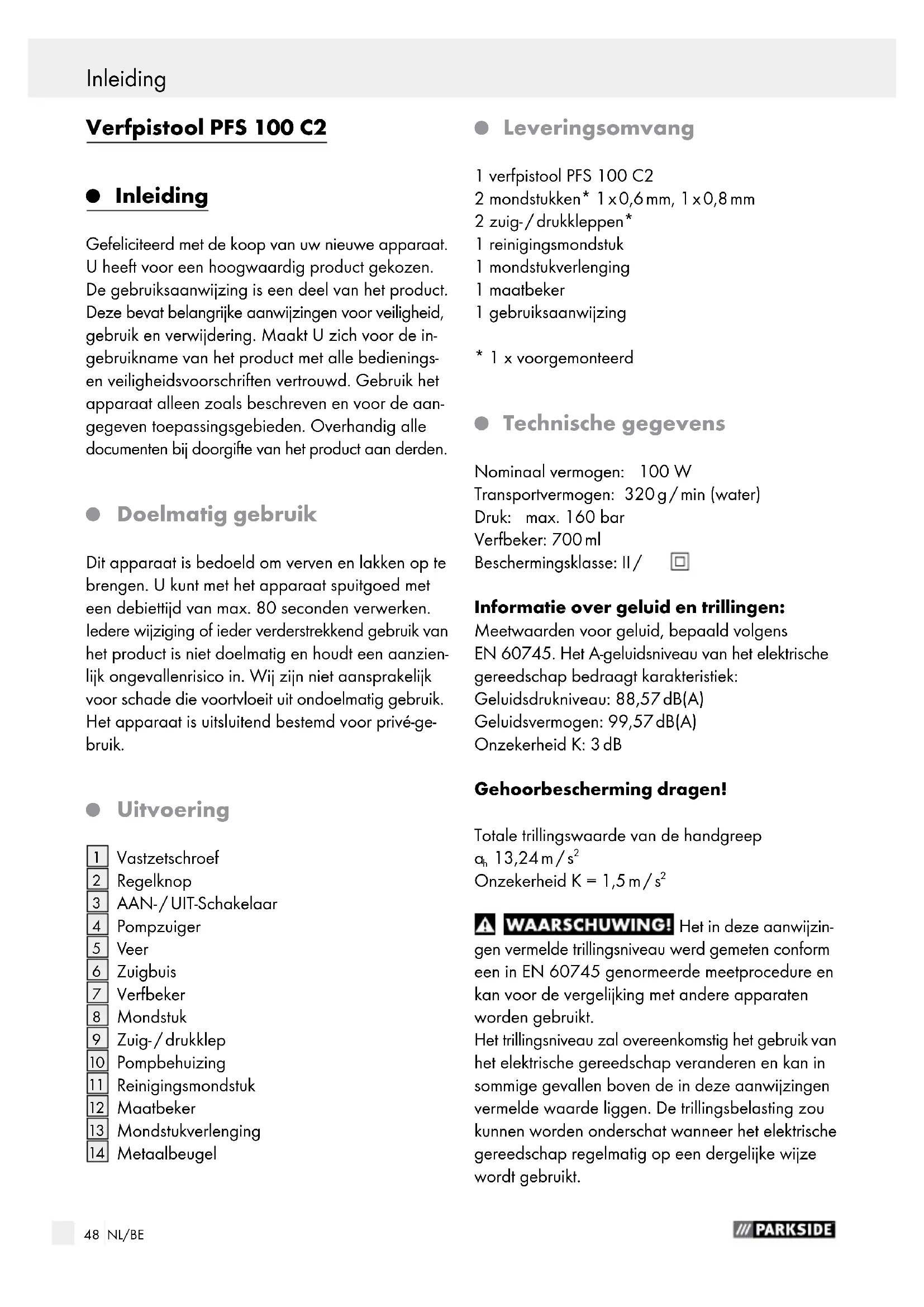

Verfpistool PFS 100 C2

Inleiding

Gefeliciteerd met de koop van uw nieuwe apparaat. U heeft voor een hoogwaardig product gekozen. De gebruiksaanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen vooreiligheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedieningseneiligheidsvoorschriften vertrouwd. Gebruik het apparaat alleen zoals beschreiben en voor de aangegeven toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.

Doelmatig gebruik

Dit apparaat is bedoeld om veren en lakken op te brengen. U kunt met het apparaat spuitgoed met een debiettijd van max. 80 seconden verwerken. Ledere wijziging of ieder verdesterkend gebruik van het product is Niet doelmatig en houdt een aanzienlijk ongevallenrisico in. Wij zich Niet aansprakelijk voor schade die voortvloeit uit ondoelmatig gebruik. Het apparaat isuitsuiitend bestemd voor privé-gbruik.

Uitvoering

Vastzetschroef
2 Regelknop
3 AAN-/UIT-Schakelaar
4 Pompzuiger
5 Veer
6 Zuigbuis
7 Verfbeker
8 Mondstuk
9 Zuig-/drukklep
10Pompbehuizing
11 Reinigingsmondstuk
12 Maatbeker
13 Mondstukverlenging
14 Metaalbeugel

Leveringsomvang

1 verfpistool PFS 100 C2
2 monstukken* 1 × 0,6 ~mm, 1 × 0,8 ~mm
2 zuig-/drukkleppen*
1 reinigingsmondstuk
1 mondstukverlenging
1 maatbeker
1 gebruiksaanwijizing

• 1 x voorgemonteerd

Informatie over geluid en trillingen:

Meetwaarden voor geluid, bepaald volgens

EN 60745. Het A-geluidsniveau van het elektrische gereedschap bedraagt karakteristiek:

Geluidsdrukniveau: 88,57 dB(A)

Geluidsvermogen: 99,57 dB(A)

Onzekerheid K: 3 dB

WAARSCHUWING! Het in deze aanwijzinen vermelde trillingsniveau werden gemeten conform een in EN 60745 genormeerde meetprocedure en kan voor de vergelijkig met andere apparaten worden gezrukt.

Het trillingsniveau zal overeenkomstig het gebruik van het elektrische gereedschap veranderen en kan in sommige gezallen boven de in deze aanwijzingen vermelde waarde liggen. De trillingsbelasting zouuron worden onderschat wanner het elektrische gereedschap regelmatig op een dergelijk witze worden gelebruikt.

Opmerking: voor een nauwkeurige inschatting van de trillingsdruk tijdens een bepaalde werkperiode要去ekrekening worden gehonden met de tijd waar in het apparaatuitgeschakeld is of wel loopt, maar Niet werkelijk gebruikt worden. Dit kan de trillingsdruk over de hele werkperiode aanzienlijk verminderen.

- Algemeneveiligheidsinstructies voor elektrische gereedschappen

WAARSCHUWING! Lees alle
veiligheidsinstructies en aanwij
zingen! Nalatigheden bij de naleving

van de veiligheidsinstrumentes en aanwijzingen kunnen elektrische schokken, brand en / of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidstechnische instructies en aanwijzingen om deze eventueel later te{kunnen raadplegen!

Hef in de veiligheidsinstructies toegepaste begrip "elektrische gereedschappen" heeft betrekking op elektrische gereedschappen op netvoeding (met netkabel) en op elektrische gereedschappen op accuvoeding (zonder netkabel).

1. Veiligkeit op de werkplek

a) Houd het werkbereik schoon en goed verlicht. Door wanorde en onverlichte werkbereiken konnen ongevallen ontstaan.
b) Werk met het apparaat Niet in een explosiegevaarlijke omgeving met brandbare vloeistoffen, gassen of stof. Elektrische gereedschappenveroorzaken kon den stof of dampen zonden konnen ontsteken.
c) Houd kinderen en andere personen tijdens het gebruik weg van het elektrische gereedschap. In geval van afleiding zou u de contrôle over het apparaat+kennen verliezen.

a) De netsteker van het apparaat moet in de contactdoos passen. De steker mag op geen enkele wijze worden veranderd. Gebruik geén adaptersteker in combinatie met geaarde apparaten. Ongewijzigde stekers en passende contactdozen verminderen het risico van elektrische schokken.
b) Vermijd lichaamscontact met geaarde oppervlakken zoals buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico voor elektrische schokken wonneer uw lichaam geaard is.
c) Stel het apparaat Niet bloot aan regen en vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico van elektrische schokken.
d) Gebruik de kabel nooit ondoelmatig, bijv. om het apparaat te dragen, op te hangen of om de steker uit de contactdoos te trekken. Houd de kabel verwijderd van hitte, olie, scherpe randen of bewegende apparaatonderdelen. Verwarde of beschadigde kabel verhogen het risico van elektrische schokken.
e] Gebruik alleén verlangkabels die ook voor het buitenbereik geschikt zijn wanner u met een elektrisch gereedschap in de openlucht werkt.

Het gebruik van een voor het buitenbereik geschichte kabel vermindert het risico van elektrische schokken.

f) Wonneer u met een elektrisch gereed-schap in een vochtige omgeving moet werken, dient u een foutstroom-veiligheidsschakelaar te gebruiken. Het ge-bruik van een foutstroom-veiligheidsschakelaar vermindert het risico van elektrische schokken.

a) Wees steeds opmerkzaam, let op wat u doet en ga met overleg te werk met een elektrisch gereedschap. Gebruik het apparaat Niet wonneer u moe bent of onder de invloed van drugs,

alcohol of medicijnen staat. Een moment van onachtzaamheidijdens het gebruik van het apparaat kan tot ernstig letsel leiden.

b) Draag naast de persoonlijke veiligheidsuitrusting altiid een veiligheidsbril. Het dragen van een persoonlijke veiligheidsuitrusting zoals stofmasker, slipvaste veiligheids-schoenen, -helm of gehoorbescherming helpt, al naargelang het soort en de toepassing van he elektrische gereedschap, het risico voor letsel te verminderen.
c) Vermijd een ongewenste ingebruikname van het apparaat. Waarborg dat het elektrische gereedschap uitgeschakeld is voordat u het op de stroomvoorziening aansluit, in de hand neemt of draagt. Wanner u tijdens het dragen van het apparaat de vinger aan de AAN-/ UIT-Schakelaar hebt of het apparaat ingeschakeld is, kan dit tot ongevallen leiden.
d) Verwijder de instelgereedschappen of schroefsleutel voordat u het appaar at inschakelt. Een gereedschap of sleutel dat / die zich in een draaiend onderdeel van het apparaat bevindt, kan letsel veroorzaken.
e) Vermijd een abnormale lichaamshouding. Zorg alkijd voor een veilige stand en houd te allen tijde het evenwicht. Op deze wijze kunt u het apparaat vooral in onverwachtete situatuies beter controeren.
f) Draag geschikte werkkleding. Draag geén wijde kleding of sieraden. Houd haren, kleding en handschoenen van bewegende onderdelen verwijderd. Votte kleding, sieraden of haren konnen door bewegende onderdelen worden ingetrokken.
g) Wonneer stofafzuigingsinrichtingen en -opvanginrichtingen gemonteerd worden, dient u te waarborgen dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van deze inrichtingen verminder het gevaar door stof.

4. Zorgvuldige omgang met en gebruik van elektrische apparaten

a) Belast het apparaat nooit te zwaar. Gebruik voor uw werkzaamheden het waarvoor bestemde gereedschap. Met het geschikte elektrische gereedschap werkt u better en veiligier in het voorgeschreven vermogensbereik.
b) Gebruik geén elektrisch gereedschap met een defecte schakelaar. Een elektrisch gereedschap dat Niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet worden gerepareerd.
c] Trek de steker uit de contactdoos voor dat u apparaatinstellenen uitvoert, toebehoren verrangt of het apparaat wegelt. Hierdoor voorkomt u dat het appaarat abusievelijk ingeschakeld worden.
d) Bewaar nicht-gebruikte elektrische gereedschappen buten het bereik van kinderen. Laat geen Personen met het apparaat werkden die nicht vertrouwd zijn met het apparaat of die.Deze aanwijzingen nicht hebben gelezen.Elektrische gereedschappen zich gevaarlijk wanner ze door onervaren Personen worden gebruikt.
e) Onderhoud het apparaat zorgvuldig. Controller of bewegende apparaatonderdelen optimaal functioneren en Niet klemmen en of onderdelen gebroken of zodanig beschadigd zich dat de functie van het apparaat belemmerd worden. Laat beschadigde onderdelen voor het gebruik van het apparaat repareren. Veel ongelukken zich terug te voeren op slecht onderhonden elektrische apparaten.
f) Houd snijgereedschappen scherp en schoon. Zorgvuldig gereinigde snijgereed-schappen met scherpe snijranden.gaan minder vaak klemmen en kunnen eenvoudiger worden geleid.
g) Gebruik elektrisch gereedschap, toebehoren, hulpgereedschap enz. overeenkomstig deze aanwijzingen

en zoals het voor dit apparaatype voorgeschreven is. Houd waar bij rekening met de werkomstandigheden en de uit te voeren werkzaamheden.

Het gebruik van elektrische gereedschappen voor andere dan de bestemde toepassingen kan tot gevaarlijke situatuies leiden.

5. Service

a) Laat uw apparaten door het servicepunt of een gekwalificeerd vakpersoneel en allén met originele onderdelen repareren. Op deze wijze worden gewaarborgd dat de veiligheid van het apparaat behouden blijft.
Aanvullendeveiligheidsinstru-ties voor verfspuien
Het spuitpistol mag nicht worden gebruikt om brandbare stoffen te spuiten. Spuitpistologen Niet worden gereinigd met brandbare oplosmiddelen.
Spuit geen stoffen waarvan de gevaarlijkheid Nietbekend is.
reanaanwijzingen, informatatie en gevevensbladen van de verf- resp. spuitmiddelfabrikant zorgvuldig door.
Draag een adembescherming! Het inademen van verfnevel en oplosmiddeldampen is gezondheids-schadelijk.
Werk allén in voldoende geventile de ruimtes.
Draag een veiligheidsbril!
Richt de spuitstraal nooit op Personen of dieren.
EXPLOSIEGEVAAR! Het apparaat mag nicht worden gebruikt in een omgeving waarin zich gassen, open vuur, vuur of op gas werkende waterboilers bevinden!
VERBODEN TE ROKEN!

Lakken en oplosmiddelen (verdunners)要去en een vlampunt van meer dan 21^ hebben.

Arbeidsinstructies

Viscositeit

Met de Parkside verfpistool PFS 100 C2{kunnen spuitmiddelen tot max.80 DIN-sec (viscositeit) worden verwerkt.De viscositeit (dikvloeibaarheid) wordt in een vereenvoudigde meetprocedure met behulp van de bijgeleverde maatbeker bepaald (zie afb.C).

1. Maak de bijgeleverde maatbeker 12 randvol met het te sputen product.
2. Til de maatbeker 12 uit het te spuiten product en LAST de vloeistof weglopen (zie afb.C).
3. Meet de doorlooptijd in seconden totdat de vloeistofstroom wordt onderbroken. Deze tijd wordt "DIN-seconden (DIN-s)" ge- noemd.
4. Voeg bij een te hoge waarde een bij het te spuiten product passende verdunningsmiddel in geringe hoeveelheden stap voor stap toe en meng het. Ga hiervoor te werk zoals onder "Het te spuiten product voorbereiden".
5. Meet de DIN-seconden opniew. Herhaal het proces tot u de in de tabel voorgeschreveen waarde hebt bereikt.

- Spuitmiddel voorbereiden

OPMERKING: De in de handel verkriijgbare lakken en verven+zijn meestal bedoeld om te schilderen en Niet om te spuiten. Voor een correct werkresultaat dient u de viscositeit van de lakken en verven conform de DIN-richtlijn in te stellen (zie tabel). De vereiste verdunning bereikt u met behulp van voldoende verdunningsmiddel.

• Overschrijd de maximale viscositeit voor het apparaat Niet. Het te spuiten product mag zich te dik�lijk voor het spuitproces. In het andere geval kan het apparaat verstopt raken.

Let op dat het te spuiten product en de verdun- ning bij elkaar passen. Bij gebruik van de verkeerde verdunning ontstaan klontjes waardoor het apparaat verstoapt raakt. Meng kunsthars- lakken nooit met een nitroverdunner.
Voor informatie over de passende verdunning (water, oplosmiddel) verwijzen wij maar de dienovereenkomstige voorschriften van de lak of verffabrikant.

1. Meng het onverdunde te spuiten product zorgvuldig en zorg ervoor dat het op gemiddeldekamertemperatuur (20 - 22^) komt. Verander de viscositeit Niet door het productextra te verwarmen.

2. Voeg een geschikt verdunningsmiddel toe.

3. Controller de viscositeit zoals hierboven beschreiben staat (zie afb. C).

OPMERKING: verdun kunstharslakken nooit met een nitroverdunner!

Materialial Debiet in	seconden
Latexverf 24 - 28
Op water gebaseerde verf 20	- 25
Gronderingen 24 - 28
Lak 20 - 25
Op olie gebaseerde verf 18 - 22
Glazuur	18 - 22
Aluminium verf	22 - 25
Houtverzegeling	28 - 35
Houtconserveringsmiddel	Geen verdun- ning nodig
Houtbeits	Geen verdun- ning nodig

• Korrelige fabrikaten en fabrikanten diekleine deeltjes bevatten,ogen nicht worden gespoten. De smergelende werking verkort de levensduur van de pomp en de klep.

Spuitoppervlakken voorbereiden

Het te spuiten oppervlak moet schoon, droog en vetvrij zich.

Ruw het te spuiten oppervlak op en verwijder verzolgens het schuurstof.
Dek de omgeving van het te spuiten oppervlak zorgvuldig af. De sproeinevel kan de omgeving verontreinigen.

Ingebruikname

Verstuiverkiezen

Verstuiver	Gebruik
Verstuiver 0,6 mm (R6)8	alle verven, lakken
Verstuiver 0,8 mm (R8)8	dikvloeibaar te spuiten product
Reinigungsverstuiver11	dunne, harde straal, voor een punctuele reiniging van oppervlakken
Verstuiverlenging13	voor het spuiten van moeilijk toegankelijkhe hoeken

Aan-/uitschakelen

Inschakelen:

Druk voor het gebruik van het elektrische gereedschap op de AAN-/ UIT-Schakelaar en houd hem ingedrukt.

Uitschakelen:

Laat de AAN-/UIT-Schakelaar 3 los om het elektrische gereedschap uit te schakelen.

- Spuitproces

1. Door de regelknop 2 te verstellen, kunt u de spuitstraal instellen (zie afb. D). De straal is correct ingesteld wanner geen druppels ontstaan en het spuitbeeld fijn en gelijkmatig is.

2. Schakel het apparaat Niet in of uit boven een te spuiten oppervlak, maar begin en beeindig het spuitproces ca. 10 cm van het werkstuk verwijderd.

OPMERKING: de afstand van de verstuiver tot het werkstuk is afhankelijk van het spuitmaterialiaal (ca. 20 tot 35 cm spuitafstand al naargelang de spuitkegel en de gewenste materiaallaag).

Gebruik het apparaat alleen in horizontale positie (zoals in afb. D).
Bereken telkens de optimale afstand tot het spuitoppervlak door middel van een test.
Begin erst op een grofere afstand.
3. Spuit eerst hoeken of kleine versieringen met korte spuiitstoten.

Voer daarna het eigenlijke spuitproces UIT.

1. Voer het spuitproces uit volgens afb. E - beweeg de verfspuit waar bij parallel aan het oppervlak.
   -niet zwenken
2. beweeg de verfspuit met een gewelijkblijvende snelheid.
3. breng het spuitmiddel zo dun möglichk op.

4. de verflaag / -lagen haben een droogpauze nodig, voordat u de volgende laag kuiselings kunt opbrengen (zie afb. F).

5. Spuit de beker 7 nicht leeg - er ontstaandruppels!

- Onderhoud en reiniging

Algemene opmerkingen:

1. WAARSCHUWING! Trek de netsteker ook tijdens pauzes en werkzaamheden aan het apparaat.
2. Spuit na ieder gebruik verdunner (alleen in de open lucht - gevaar voor explosie!) resp. water door het apparaat.
3. Spuit het apparaat na de reiniging door met naaimachineolie om het gegen corrosie te beschermen.
4. WAARSCHUWING! LEVENSGEVAAR DOOR ELEKTRISCHE SCHOKKEN!

Dompel het apparaat nooit onder reinigingsmiddel.

1. Het apparaat mag nicht worden gereinigd met brandbare oplosmiddelen.

2. Gebruik een droge doek voor de reiniging van de behuizing. Gebruik nooit benzine, oplosmiddelen of reinigingsmiddelen die kunststof aantasten.

Reinigingsinstructures:

1. Draai de vastzetschroef 1 eraf, zie afb. A.
2. Neem de pompbehuizing 10aar beneden weg.
3. Schroef het mondstuk 8 eraf en verwijder de zuig-/drukklep 9.
4. Verwijder de pompzuiger 4 en de veer 5uit de pompbehuizing 10.
5. Reinig de onderdelen 4, 5, 8, 9 met verdunningsmiddel.
6. Monteer de onderdelen in omgekeerde volgorde.

TIP: Hang het elektrische gereedschap na het gebruik of de reiniging op aan de metalen beugel 14.

Service

A. dNtAE F4HUWING!

trische gereedschap alleén door gekwalificeerd vakpersoneel en alleén met originele onderdelen repareren. Op\ deze wijze worden gewaarborgd dat de veiligheid van het elektrische gereedschap behouden blijft.

AXLANGCHUWING!

of de aansluitleiding altiid door de fabrikant van het apparaat of door zintechnische Dienst repareren. Op deze wijze worden gewaarborgd dat de veiligheid van het elektrische gereedschap behouden blift.

Opmerking: Niet vermelde reserveonderdelen (zoals koolborstels, schakelaars) kurz u via ons Callcenter bestellen.

Garantie

U heeft op dit apparaat 3aar garantie vanaf de aankoopdatum. Het apparaat is met de grootst mogelijke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd. Bewaar a.u.b. de kassabon als aankoopbewijs. Als u

aanssprak wilt make op garantie, neem dan a.u.b. Telefonisch contact op met uw servicefilaral. Alleen op die manier is een kostenloze verzending van uw product gegarandeerd.

De garantie geldt alleen voor materiaal- of fabrica-gefouten,ECHTER NIEV ORIANSCHADE,OFVoor onderdelen die aan slijtage onderhevig zijn,of voor beschadigingen aan breekbare delen, bijv. schakelaars of accu's.Het product is uitsluitend bestemd voor privégebruik en Niet voor bedrijsfmatige doel-einden.

Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparations die nicht door ons geauthoriseerd servicefiliaal zijn uitgevoerd, vervalt de garantie. Uw wettelijke rechten worden door deze garantie Niet beperkt.

De garantieperiode worden nicht verlangd door de aansprakelijkheid. Dit geldt eveneens voor verrangen en gerepareerde onderdelen. Schade en gebreken die möglich reeds bij de aankoop aanwezig zijn,要去en direct na het uitpakken worden gemeld, uiterlijkECHTER twee dagena de dag van aankoop. Na verzstriken van de garantieperiode要去en alle voorkomende reparaties vergoed worden.

NL

Service Nederland

Tel.: [phone]

(0,10 EUR/Min.)

e-mail: [e-mail]

IAN 109571

BE

Service Belgie

Tel.: [phone]

(0,15 EUR/Min.)

e-mail: [e-mail]

IAN 109571

- Afvoer

De verpakking bestaat uit milieuvriendelijke materialen die u via deplaatselijke recyclingdiensten kurz afvoeren.

Voer elektronische gereedschappen nicht af via het huisafval!

Conform de Europese richtlijn 2012 / 19 / EU betreffende afgedankte elektrische en elektronische apparatuur en de omzetting waarvan maar nationaal recht要去en oude elektrische gereedschappen Separateat worden ingezameld en op milieuvriendelijk witze worden gerecycled.

Uw gemeentelijke milieudienst kan u informatie geven over de afvalverwijdering van uitgediende apparaten.

Milievriendelijkheid en materiaialafvoer:

Verven en lakken... zichn speciala afval en moeten dienovereenkomstig worden afgevoerd.
Neem de lokale voorschriften in acht.
Neem de aanwijzingen van de fabrikant in acht.
Voor het milieuuschadelijkke chemicalien mogen in de aarde, het grondwater of in oppervlakte wateren terecht komen.
Het is verboden spuitwerkzaamheden in de buurt van oppervlaktewateren of aangrenzen de oppervlakken (afvloeigebie) uit te voeren.
Let bij het kopen van verven en lakken... op hun milieuvriendelijkheid.

- Vertaling van de originele EG-conformiteitsverklaring/Fabrikant(€

Wij, KOMPERNASS HANDELS GMBH, documentverantwoordelijke persoon: de heer Semi Uguzlu, BURGSTRASSE 21, 44867 BOCHUM, GERMANY, verklaren hiermee dat dit product voldoet aan de volgende normen, normatieve documenten en EGrichtlijnen:

Machinerichtlijn (2006/42/EC)

EG-laagspanningsrichtlijn (2006/95/EC)

Elektromagnetische verdraagzaamheid (2004/108/EC)

RoHS Richtlijn (2011/65/EU)

Toegepaste, geharmoniseerde normen

EN 60745-1:2009+A11

EN 50580:2012

EN 55014-1:2006+A1+A2

EN 55014-2:1997+A1+A2

EN 61000-3-2:2006+A1+A2

EN 61000-3-3:2008

Type/Benaming:

Verfpistol PFS 100 C2

Date of manufacture (DOM): 02-2015 Serienummer: IAN 109571

Bochum, 28.02.2015

Semi Uguzlu

• Kwaliteitsmanager -

Technische wijzigingen binnen het kader van de verderontwikkeling� voorbehonden.

Einleitung
