BRUKSANVISNING PFS 100 C2 PARKSIDE

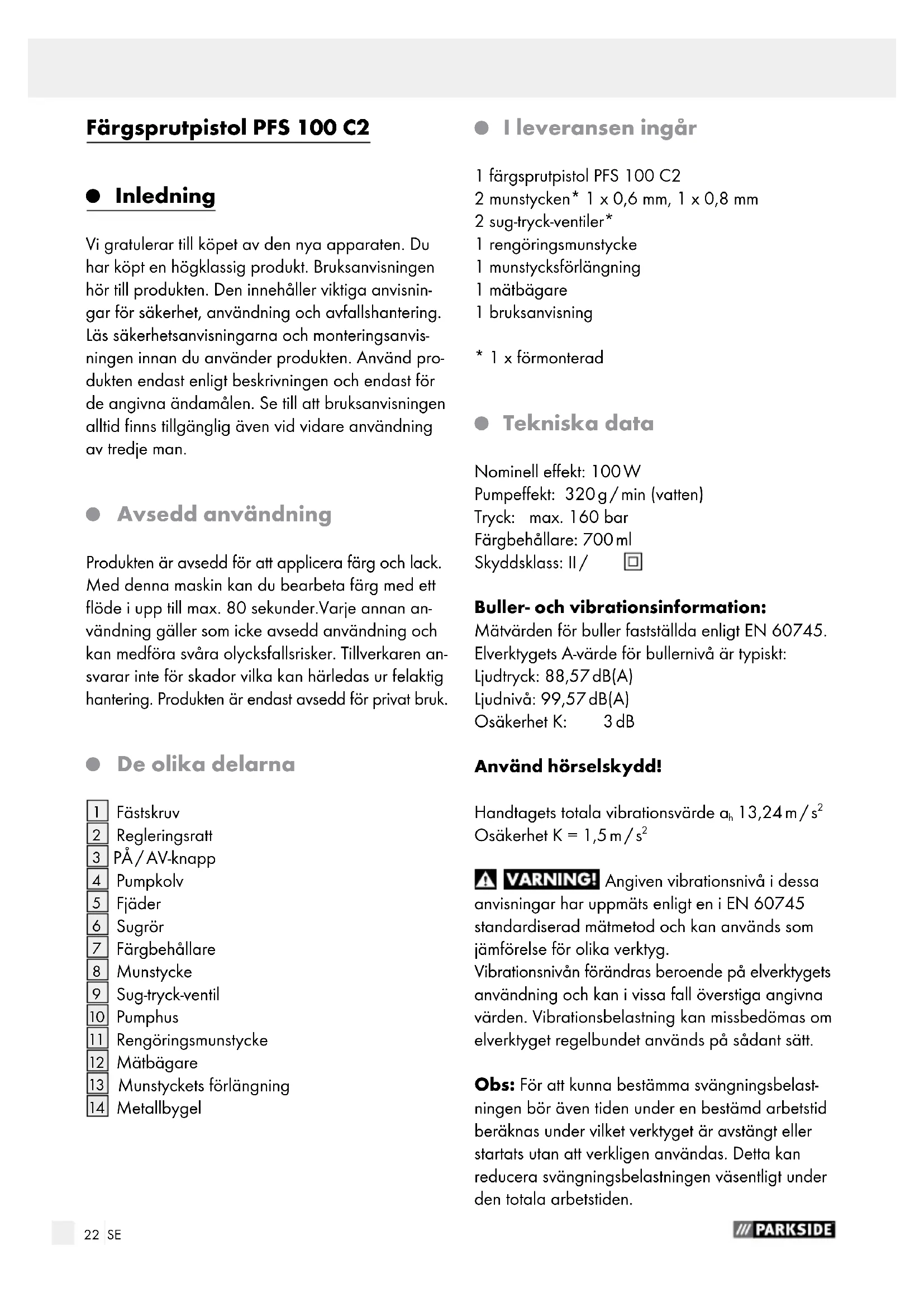

Inledning Vi gratulerar till köpet av den nya apparaten. Du har köpt en högklassig produkt. Bruksanvisningen hör till produkten. Den innehåller viktiga anvisnin- gar för säkerhet, användning och avfallshantering. Läs säkerhetsanvisningarna och monteringsanvis- ningen innan du använder produkten. Använd pro- dukten endast enligt beskrivningen och endast för de angivna ändamålen. Se till att bruksanvisningen alltid finns tillgänglig även vid vidare användning av tredje man.

Avsedd användning Produkten är avsedd för att applicera färg och lack. Med denna maskin kan du bearbeta färg med ett flöde i upp till max. 80 sekunder.Varje annan an- vändning gäller som icke avsedd användning och kan medföra svåra olycksfallsrisker. Tillverkaren an- svarar inte för skador vilka kan härledas ur felaktig hantering. Produkten är endast avsedd för privat bruk.

Munstyckets förlängning

I leveransen ingår 1 färgsprutpistol PFS 100 C2 2 munstycken* 1 x 0,6 mm, 1 x 0,8 mm 2 sug-tryck-ventiler* 1 rengöringsmunstycke 1 munstycksförlängning 1 mätbägare 1 bruksanvisning

Tekniska data Nominell effekt: 100 W Pumpeffekt: 320 g / min (vatten) Tryck: max. 160 bar Färgbehållare: 700 ml Skyddsklass: II / Buller- och vibrationsinformation: Mätvärden för buller fastställda enligt EN 60745. Elverktygets A-värde för bullernivå är typiskt: Ljudtryck: 88,57 dB(A) Ljudnivå: 99,57 dB(A) Osäkerhet K: 3 dB Använd hörselskydd! Handtagets totala vibrationsvärde a

Angiven vibrationsnivå i dessa anvisningar har uppmäts enligt en i EN 60745 standardiserad mätmetod och kan används som jämförelse för olika verktyg. Vibrationsnivån förändras beroende på elverktygets användning och kan i vissa fall överstiga angivna värden. Vibrationsbelastning kan missbedömas om elverktyget regelbundet används på sådant sätt. Obs: För att kunna bestämma svängningsbelast- ningen bör även tiden under en bestämd arbetstid beräknas under vilket verktyget är avstängt eller startats utan att verkligen användas. Detta kan reducera svängningsbelastningen väsentligt under den totala arbetstiden.23 SE Allmänna säkerhetsanvisningar för elverktygInledning Allmänna säkerhetsanvisnin gar för elverktyg Läs alla säkerhets- instruktioner och anvisningar! Felhantering vid tillämpning av nedan angivna säkerhetsinstruktioner och anvisningar kan medföra elstötar, brand och / eller allvarliga skador. Förvara alla säkerhetsinstruktioner och anvisningar för framtida behov! Begreppet elverktyg i säkerhetsinstruktionerna gäller elverktyg med ström (med nätkabel) och batteridriv- na Elverktyg (utan nätkabel).

Säkerhet på arbetsplatsen a) Se till att arbetsplatsen är städad och ombesörj ordentlig belysning. Oreda och dålig belysning kan medföra olycksfall. b) Använd inte verktyget i explosionsfar- liga eller eldfarliga miljöer, t.ex. i när- heten av brännbar vätska, gas eller damm. Elverktyg genererar gnistor som kan antända damm eller ångor. c) Se till att barn och andra personer inte riskerar skador när elverktyget an- vänds. Låt dig inte störas under användning- en, håll uppsikt hela tiden.

Elsäkerhet a) Apparatkontakten måste passa i uttaget. Kontakten får inte modifieras på något sätt. Använd inte adapter- kontakter tillsammans med jordade verktyg. Originalkontakter och passande uttag minskar risken för elstötar. b) Undvik kroppskontakt med jordade ytor, t.ex. rör, värmeelement, spis och kylskåp. Ökad risk för elstötar föreligger om din kropp är jordad. c) Använd aldrig verktyget i regn eller väta. Inträngande vatten i en elektrisk appa- rat ökar risken för elstötar

d) Använd inte kabeln på annat sätt än den är avsedd för, t.ex. att bära appa- raten, hänga upp den. Dra inte i ka beln för att dra ut kontakten, greppa tag i kontakten. Se till att kabeln inte utsätts för värme, olja, skarpa kanter eller rörliga apparatdelar. Skadad eller inveck- lad kabel eller kontakt ökar risken för elstötar. e) Använd endast förlängningskablar som är tillåtna för utomhusbruk om verktyget används utomhus. Användning av godkänd förlängningskabel för utomhusbruk reducerar risken för elstötar.

Använd jordfelsbrytare om elverktyget måste användas i fuktig omgivning. Användning av jordfelsbrytare minimerar risken för elstötar.

a) Var alltid medveten om vad du gör och använd sunt förnuft. Använd inte verktyget om ni är trött eller påverkad av droger, alkohol eller läkemedel. Ett ögonblick av ouppmärksamhet kan medföra skador under användningen. b) Använd personlig skyddsutrustning och alltid skyddsglas ögon. Användning av personlig skyddsutrustning som dammskydd, halkfria säkerhetsskodon, skyddshjälm eller hörselskydd, beroende på elverktygets typ och användning, reducerar risker för skador. c) Undvik att verktyget startar av miss tag. Kontrollera att elverktyget är av- stängt innan strömförsörjningen kopplas till eller innan verktyget han- teras eller transporteras. Bär inte verkty- get med fingret placerat på PÅ / AV-knappen eller se till att verktyget inte är anslutet till ström- försörjningen. Detta kan medföra olyckor. d) Ta bort inställningsverktyg eller skruv- nycklar innan du startar verktyget. Ett verktyg eller en nyckel som befinner sig vid en roterande maskindel kan medföra allvarliga skador. e) Undvik att arbeta med obekväm kroppshållning. Se till att du står sta-24 SE Arbetstips / AnvändningAllmänna säkerhetsanvisningar för elverktyg digt. Därmed kan du kontrollera verktyget bättre om oförutsedda situationer skulle uppstå. f) Använd alltid lämplig klädsel. Bär inte vida klädesplagg eller smycken. Håll håret, klädesplagg och handskar bor- ta från roterande maskindelar. Löst sit- tande klädesplagg, smycken eller hår kan fastna i roterande maskindelar. g) Kontrollera att dammsugare eller uppsamlingsbehållare är korrekt anslutna och används på rätt sätt. Använd sådan utrustning för att minska förekom- mande damm och därmed förbundna risker.

Omsorgsfull hantering och användning av elverktyg a) Överbelasta inte maskinen! Använd rätt elverktyg för respektive arbete. Med passande elverktyg blir arbetsresultatet bättre och säkrare inom angivet effektområde. b) Använd inte elverktyg där strömknap- pen är skadad. Ett elverktyg som inte längre kan startas och stoppas är farligt och måste repareras. c) Dra ut kontakten ur vägguttaget inn- an du gör inställningar på verktyget, byter tillbehörsdelar eller lägger undan verktyget. Denna försiktighetsåtgärd förhin- drar oavsiktlig start av verktyget.

Placera ett elverktyg som inte används utom räckhåll för barn. Låt inte perso- ner använda verktyget utan att de känner till användningen eller har läst användningsinstruktionerna. Elverktyg är farliga om oerfarna personer använder dem. e) Ta hand om verktyget väl. Kontrollera att rörliga delar fungerar utan problem och inte kärvar, kontrollera även om delar är brutna eller skadade eller påverkar verktygets funktion nega- tivt på något sätt. Reparera skadade delar innan verktyget används. Många olyckor har förorsakats av dåligt omhänder- tagna elverktyg. f) Se till att arbetsplatsen är städad och i ordning. Välskötta skärverktyg med skarpa skärtrissor klämmer inte och är lättareatt föra genom arbetsmaterialet. g) Använd elverktyg, tillbehör, extra verktyg osv. enligt dessa anvisningar på det sätt som är föreskrivet för den- na speciella verktygstyp. Ta hänsyn till arbetsvillkoren och det arbete som skall utföras. Användning av elverktyg på annat sätt än föreskrivna anvisningar kan medföra farliga situationer.

a) Låt endast behörig elektriker reparera utrustningen och använd endast re- servdelar i original. Därmed säkerställs verktygets säkerhet.

Säkerhetsanvisningar för färgsprutpistoler Sprutpistolen får inte användas för brännbara ämnen. Sprutpistoler får in

rengöras med brännbara lösningsmedel. Sputa inga som helst medel som kan medföra risker. Läs noga alla riskan- visningar, information och datablad från färgtillverkaren resp. sprutnings- medlets tillverkare. Använd andningsmask! Inand- ning av färgdis eller ångor från lös- ningsmedel är hälsofarligt. Arbeta alltid i tillräckligt ventilerade utrymmen. Använd skyddsglasögon! Rikta aldrig strålen mot människor eller djur. RISK FÖR EXPLOSION! Verktyget får inte användas i utrymmen där gas / öppen flamma / eld / gasdrivna varmvattenberedare finns. RÖKNING FÖRBJUDEN! Lacker och lösningsmedel (förtunning) måste ha en flampunkt över 21 °C.25 SE Arbetstips / AnvändningAllmänna säkerhetsanvisningar för elverktyg

Arbetstips Viskositet Parkside färgsprutpistol PFS 100 C2 kan användas för bearbetning av spraymedel upp till max. 80 DIN-sek. (viskositet). Viskositet (trögflytningsförmåga) fastställs med en förenklad mätmetod med bifogad mätbägare (se bild C).

1. Fyll den medlevererade mätbägaren

med sprutmedel upp till kanten.

2. Lyft ur mätbägaren

ur sprutmedlet och låt det rinna av (se bild C).

3. Mät tiden i sekunder som det tar tills det

slutar rinna. Denna tid kallas för DIN-sekunder (DIN-s).

4. Späd med passande förtunningsmedel om

värdet är för högt, späd lite i taget och blanda väl. Gör enligt instruktionerna i kapilet ”Förbe- reda sprutmedel”.

5. Mät DIN-sekunderna igen.

Upprepa spädningen tills angivvet värde i tabellen är uppnått.

Förbereda spraymedel OBS: Lack och färg som finns att köpa i handeln är i normala fall avsedd att måla och inte spraya. Ändra viskositeten för lack och färger... enligt DIN- direktivet (se tabell) för att få ett bra arbetsresultat. Förtunna med lämplig förtunning som finns i handeln. Överskrid inte produktens maximala viskositets- värde. Sprutmedlet får inte vara för trögflytande för behandlingen. Annars kan produkten blockeras. Kontrollera att sprutmedel och förtunning är avsedda för varandra. Vid användning av fel- aktig förtunning uppstår klumpar som blockerar produkten. Blanda aldrig konsthartslack med förtunning. Läs motsvarande information om passande för- tunning (vatten, lösningsmedel) från respektive tillverkare.

1. Blanda det oförtunnade sprutmedlet väl och se

till att det har normal rumstemperatur (20–22 °C). Påverka inte viskositeten genom att värma ytterligare.

2. Tillsätt lämpligt förtunningsmedel.

3. Kontrollera viskositeten enligt ovan (se bild C).

OBS: Konsthartslack skall aldrig förtunnas med förtunning! Material Flöde i sekunder Latex-färg 24 – 28 Vattenbaserade färger 20 – 25 Grundning 24 – 28 Lacker 20 – 25 Oljebaserade färger 18 – 22 Glasyrer 18 – 22 Aluminium-färg 22 – 25 Försegling av trä 28 – 35 Träskyddsmedel Förtunning krävs ej Träbets Förtunning krävs ej

• Korniga / partikelhaltiga fabrikat får inte sprutas. Den smärglande verkan förkortar pumpens och ventilens användningstid.

Förbereda ytan Ytan som skall sprutas måste vara ren, torr och fettfri. Borsta upp plana ytor och ta bort slipdammet. Täck över ytor som inte skall behandlas. Spray- dimman kan skada kringliggande ytor.

Välja munstycke Munstycke Användning Munstycke 0,6 mm (R6)

alla färger, lacker Munstycke 0,8 mm (R8)

trögflytande sprutmedel26 SE Garanti / AvfallshanteringAnvändning / Rengöring och skötsel / Service Munstycke Användning Rengöringsmunstycke

tunn, hård stråle, för punktrengöring av ytor Munstyckets förlängning

för att spruta svåråtkomliga hörn

och håll den intryckt för att använda elverktyget. Stänga av: Släpp PÅ- / AV-knappen

för att stänga av elverktyget.

1. Ställ in strålen genom att vrida på reglerings-

(se bild D). Strålen är korrekt inställd när inga droppar bildas och sprayskiktet är fint och regelbunden.

2. Starta inte / stäng inte av verktyget direkt över

ytan som skall sprutas utan börja och avsluta behandlingen ca. 10 cm bort från ytan. OBS: Munstyckets avstånd till arbetsytan beror på sprutmaterialet (ca. 20–35 cm sprutavstånd beroende på behandling och önskad applicering). Använd endast produkten i horisontalt läge (se bild D). Pröva dig fram för att bestämma bäst avstånd mot ytan. Börja alltid med ett längre avstånd.

3. Spruta alltid hörn eller mindre håligheter med

små stötar. Gör sedan den slutgiltiga behandlingen.

4. Spraya enligt bild E, se till att sprutpistolen

– hålls parallellt med ytan – sväng inte med överdrivna rörelser – för sprutpistolen med jämn hastighet över ytan – sprayskiktet skall vara så tunt som möjligt – låt färgskiktet (en) torka en liten stund innan nästa skikt appliceras (se bild F).

5. Låt inte behållaren

Rengöring och skötsel Allmänna anvisningar:

Dra ut nätkontakten, även vid paus och avslutat arbete.

2. Rengör verktyget med vatten eller förtunning

(endast utomhus, explosionsrisk!) efter varje användning.

3. Spraya med symaskinolja genom verktyget för

TAR! Doppa inte verktyget i rengöringsmedel.

5. Verktyget får inte rengöras med brännbara

6. Använd en torr duk för att rengöra huset.

Använd inte bensin, lösningsmedel eller annat rengöringsmedel som kan angripa plast. Rengöringsanvisningar:

1. Skruva loss fästskruven

3. Skruva loss munstycket

och ta bort sug-tryck-ventilen

5. Rengör komponenterna

6. Montera delarna i omvänd ordning.

TIPS: Häng upp elverktyget i metallbygeln

efter användningen eller rengöringen.

Service Låt endast behörig elektriker reparera elverktyg, använd reservdelar i original. Därmed säkerställs elverktygens säkerhet. Låt alltid tillverkaren eller kundtjänst byta nätkontakt eller nätsladd. Därmed säkerställs elverktygens säkerhet. Hänvisning: Icke nämnda reservdelar (som t.ex kolborstar, brytare) kan beställas via vår callcenter.27 SE Garanti / AvfallshanteringAnvändning / Rengöring och skötsel / Service

Garanti För den här apparaten lämnar vi tre års garanti från och med inköpsdatum. Den här apparaten har tillverkats med omsorg och genomgått en noggrann kontroll innan leveransen. Var god bevara kassakvittot som köpbevis. Vi ber dig att kontakta ditt serviceställe per telefon vid garantifall. En- dast då kan produkten skickas in fraktfritt. Garantin gäller bara för bara för material- eller fa- brikationsfel, den täcker inte transportskador, förslit- ningsdelar eller skador på ömtåliga delar som t ex brytare och batterier. Produkten är endast avsedd för privat bruk och får inte användas yrkesmässigt. Vid missbruk och felaktig behandling, användande av våld och vid ingrepp som inte gjorts av vår auk- toriserade servicefilial upphör garantin att gälla. Den lagstadgade garantin begränsas inte av den- na garanti. Garantitiden förlängs inte för att man utnyttjar ga- rantiförmånerna. Det gäller även för utbytta eller reparerade delar. Eventuella skador och brister som upptäcks redan vid köpet måste anmälas ome- delbart efter uppackningen, dock senast två dagar efter inköpsdatum. När garantitiden är slut måste man betala för eventuella reparationer.

Avfallshantering Förpackningen består av miljövänligt material som kan avfallshanteras vid lokala återvinningsställen. Kasta inte elverktyg i hushållssoporna! Enligt EU-direktiv 2012 / 19 / EU gällande Begag- nad elektrisk och elektronisk utrustning skall trasiga eller begagnade elverktyg avfallshanteras separat och tillföras återvinningen enligt gällande miljölag- stiftning. Kontakta miljökontoret på din ort för vidare infor- mation om avfallshantering av förbrukad utrustning. Miljökrav och materialhantering för avfall: Färg och lack. är specialavfall som skall avfallshanteras på motsvarande sätt. Beakta aktuellt gällande föreskrifter. Beakta anvisningar från tillverkaren. Miljöfarliga kemikalier får inte hällas ut på marken, komma in i grundvattnet eller hällas ut i vattendrag. Sprayarbeten i närheten av vattendrag eller inom vattenskyddsområden är därför inte tillåtet. Kontrollera miljökraven när du köper färg eller lack.28 SE Översättning av tillverkarens original-EG försäkran om överensstämmelse Översättning av tillverkarens original-EG försäkran om överensstämmelse Vi, KOMPERNASS HANDELS GMBH, dokument- ansvarig: Herr Semi Uguzlu, BURGSTRASSE 21, 44867 BOCHUM, GERMANY, förklarar härmed att detta produkt motsvarar följande normer, nor- made dokument och EU-direktiv: Maskindirektiv (2006 / 42 / EC) Lågspänningsdirektiv (2006 / 95 / EC) Elektromagnetisk kompatibilitet (2004 / 108 / EC) RoHS Direktiv (2011 / 65 / EU) använda harmoniserade normer EN 60745-1:2009+A11 EN 50580:2012 EN 55014-1:2006+A1+A2 EN 55014-2:1997+A1+A2 EN 61000-3-2:2006+A1+A2 EN 61000-3-3:2008 Typ / Beteckning: Färgsprutpistol PFS 100 C2 Date of manufacture (DOM): 02–2015 Serienummer: IAN 109571 Bochum, 28.02.2015 Semi Uguzlu - Kvalitetsmanager - Rätt till tekniska ändringar för fortsatt produktut- veckling förbehålles. Indholdsfortegnelse29 DK Översättning av tillverkarens original-EG försäkran om överensstämmelse Indholdsfortegnelse Indledning Formålsbestemt anvendelse ................................................................................................................Side 30 Udrustning ............................................................................................................................................Side 30 Leverancens indhold ............................................................................................................................Side 30 Tekniske specifikationer .......................................................................................................................Side 30 Generelle sikkerhedsinstrukser for elektrisk værktøj 1. Sikkerhed på arbejdsstedet ............................................................................................................Side 31 2. Elektrisk sikkerhed ............................................................................................................................Side 31 3. Personlig sikkerhed ..........................................................................................................................Side 31
