BRUGSANVISNING PFS 100 C2 PARKSIDE

Brugs- og sikkerhedsanvisninger

Oversaetseise at den originale drittsvejledning

NE BE

VERFPISTOOL

F or du Iaeser, vend begge sidene med billedder frem og bliv bekendt med alle apparatets functiorer.

FR BE

DK Brugs- og sikkerhedsanvisninger Side 29

Allmanna anvisningar:

Generelle sikkerhedsinstrukser for elektrisk værktøj

1. Sikkerhed pa arbejdstedet . Side 31
   2.Elektrisk sikkerhed.. Side 31
2. Personlig sikkerhed.. Side 31
3. Omhu i omgangen med og anvendelsen af elektriske redskaber Side 32
4. Service.. 32

Uddybende sikkerhedshenvisninger om sprjtepistoler til malinger.. Side 33

Arbeidsanvisninger

Viskositaet. Side 33
Forberedelse af farven. Side 33
Sprjtefladen forberedes. Side 34

Ibrugtagen

Valg of dyse . 34
Taende-/slukke. Side 34
Sprojtningen . 34

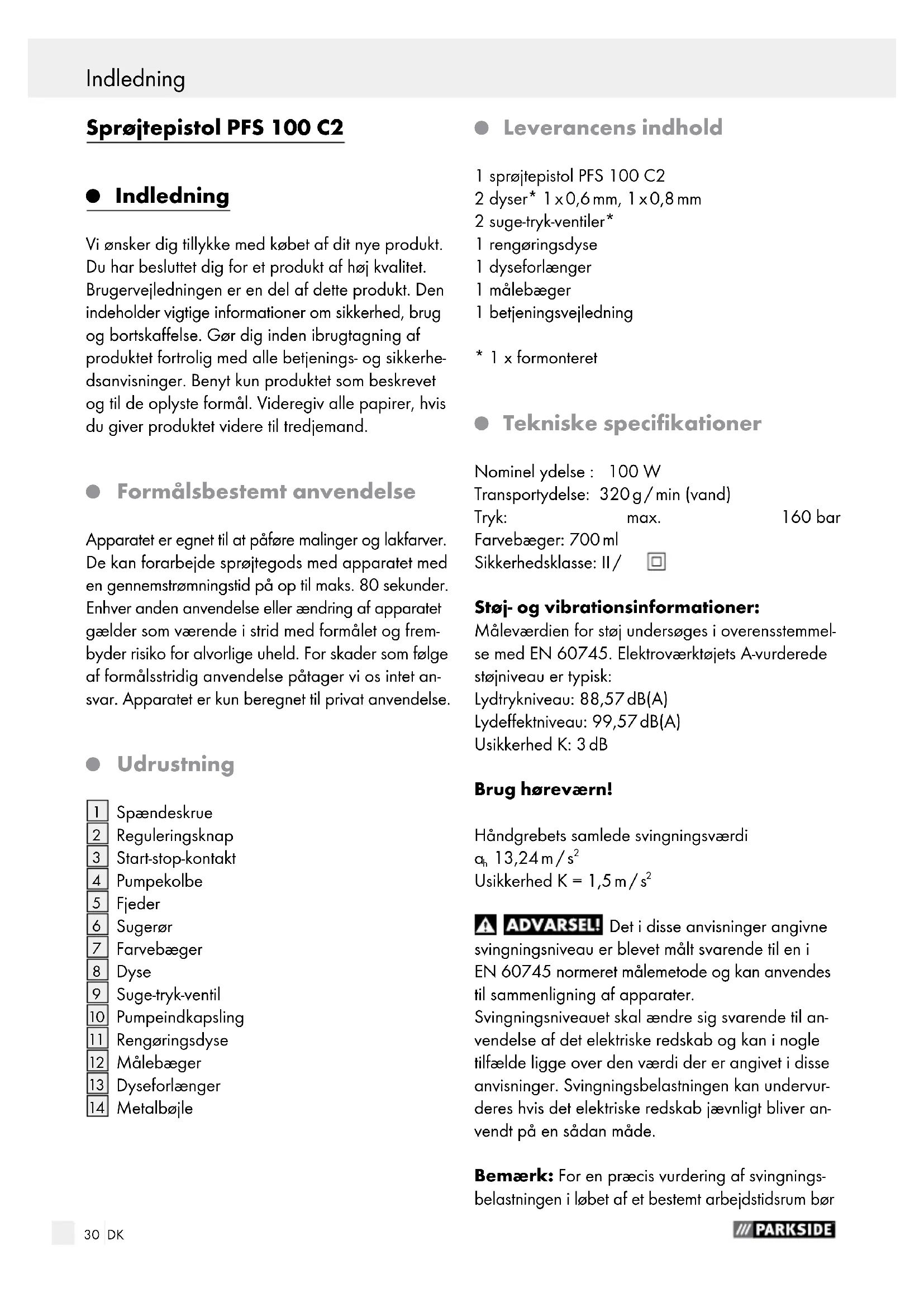

Vi onsker dig tillykke med kobet af dit nye produit. Du har besluttet dig for et produit af hoj kvalitet. Brugerveledningen er en del af dette produit. Den indeholder vignige informationer om sikkerhed, brug og bortskaffelse. Gor dig inden ibrugtagning af produit fortrolig med alle betjenings- og sikkerhedsanvisninger. Benyt kun produitet som beskrevet og til de oplyste formal. Videregiv alle papirer, hvisdu giver produitet videre til tredjemand.

Apparatet er egnet til at pafore malinger og lakfarver. De kan forarbejde sprjtegods med apparatet med en gennemstromningstid pa op til maks. 80 sekunder. Enhver anden anvendelse eller ændring af apparatet gælder som værende i strid med formålet og frembyder risiko for alvorlige uheld. For skader som følge af formalstridig anvendelse pâtager vi os intet ansvar. Apparatet er kun beregnet til privat anvendelse.

Udrustning

1 Spændeskrue
2 Reguleringsknap
3 Start-stop-kontakt
4Pumpekolbe
5 Fjeder
6 Sugeror
7 Farvebaeger
8 Dyse
9 Suge-tryk-ventil
10Pumpeindkapsling
11 Rengoringsdyse
12 Målebaeger
13 Dyseforlaenger
14 Metalbjoile

- Leverancens indhold

1 sprjtepistol PFS 100 C2
2 dyser* 1x0,6mm,1x0,8mm
2 suge-tryk-ventiler*
1 rengoringsdyse
1 dyseforlaenger
1 malbeeger
1 betjeningsveiledning

• 1 x formoneret

Tekniske specifikationer

Nominel ydelse: 100W

Transportydelse: 320g / min (vand)

Tryk: max.

Farvebaeger: 700 ml

Sikkerhedsklasse: II/

160 bar

Måleværdien for støj undersøges i overensstemmelse med EN 60745. Elektrovaerktojets A-vurderedestojniveau er typisk:

Lydtrykniveau: 88,57 dB(A)

Lydeffektniveau: 99,57 dB(A)

Usikkerhed K: 3 dB

Brug horeværn!

Handgrebets samledeswingningsværdi a_h13,24m / s^2

Usikkerhed K = 1,5m / s^2

ADVARSEL! Det i disse anvisninger angivne svingningsniveau er blevet malt svarende til en i EN 60745 normeret malemetode og kan anvendestil semenlining af apparater.

Svingningsniveauet skalarendresigsvarende til anvendelse af det elektriske redskab og kan i nogle tilfaelde ligge over den vaderi der er angivet i disse anvisninger. Svingningsbelastningen kan undervurderes hisdetelektriske redskab javnligt bliver anvendt pa en sadan maje.

Bemerk: For en praecis vurdering af svingningsbelastningen i lobet af et bestemt arbejdstidsrum bør

ogsä de tider tages i betragtning hvor apparatet er slæt fra eller ganske vist er i gang, men rent faktisk ikke er i anvendelse. Dette kan reducere svingningsbelastningen tydeligt over—hele arbejdstidsrummet.

- Generelle sikkerhedsinstrukser for elektrisk værktøj

ADVARSEL! Alle sikkerheds-instrukser og anvisninger skal Iaes! Forsommelighed over for sikker

hedsinstrukserne og anvisninger kan resultere i elektriske stød, brand og / uller alvorlige kvæstelser.

Alle sikkerhedsinstrukser og anvisninger skal opbevares til senere drug!

Begrebet "elektroværktøj" der anwendes i sikkerheds-anvisningerne, relaterer sig til elektriske redskaber der anwendes med ledning til lysnettet og til akkumulatordrevne elektriske redskaber (uden ledning til lysnettet).

1. Sikkerhed på arbeidsstedet

a) Arbeidsområdet skal vare ryddeligt og have god belysning. Uorden og ubelyste arbeidsområder kan vare ársag til ulykker.
b) Apparatet ma化进程 i eksplo-sionstruede omgivelser hvor der befind-der sig brændbare væsker, luftarter ellr stovpartikler. Elektriske redskaber dan-ner gnister der kan antaende dampe ellr stv.
c) Børn og andre personer skal holdes på afstand nr redskabet bliver benyttet. Hvis man bliver atledt, kan man miste kontrollen over apparatet.

2. Elektrisk sikkerhed

a) Apparatets stik skal passer til stikdåsen. Stikket må ikke ændres på nogenmxde. Der må ikke anvendes adapeterstik samaen med apparatet der har sik

kerhedsjording. Uendre de stik og passende stikdaser nedsætter risikoen for elektrisk stød.

b) Undgå kropskontakt med jordede overflader som f.eks. rør, varmeaparater, komfurer og koleskabe. Der er øget risiko ved et elektrisk stød hvis legemet har jord forbindelse.
c) Apparatet skal beskyttes mod regn og væde. Hvis der trænger vand ind i et elektrisk apparat er der forøget risiko for elektrisk stød.
d) Ledningen må ikke benyttes til at bære maskinen i, hænge den op i ell er til at trække stikket ud med. Ledningen skal holdes på afstand varme, olie, skarpe kanter eller dele af appa- ratet der er i bevægelse. Beskadigede el- ler forsnoede ledninger forhøjer risikoen for elektrisk stød.
e] Til arbeje med elektriske redskaber under aben himmel, skal der anvendes forlangerledninger der ogsa er godkendt til udendørns anvendelse.

Anvendelsen af en sādan ledning nedsætter risikoen for elektrisk stød.

f) Hvis det ikke er til at undgå at elektrisk værktøj skal bruges i fugtige omgivelser, skal der anvendes en feilstrøms-kontakt. Enalandforringer risikoen for elektrisk stød.

3. Personlig sikkerhed

a) Bevar hele tiden opmaerksohmeden, pas pa hvad De foretage Dem og gà til værks med det elektriske værktøj med fornuften i behold. Undlad at bruge apparatet hvis De er træt uller under indflydelse af euforiserende stoffer, alkohol uller medikamente.

b) Ifor Dem personligt sikkerhedsdudstyr, og bær altid sikkerhedsbriller. Person-ligt sikkerhedsdudstyr, som f.eks.stovmaske, skridsikkert fodtoj, sikkerhedshjelm erler horeværn, alt after det elektriske redskabs art og anvendelse, nedsætter risikoen for tilskadekomst.

c) Undgå utilsigtet igangsætning. Der skal drages omsorg for at det elektriske redskab er slæt fra før det bliver forbundet med elektricitetsforsyningen, Near det tages op eller bliver baret. Hvis man har en finger på afbryderen uller apparatet er slæt til medens det bliver baret, kan dette have ulykker til følge.
d) Indstillingsredskaber aller skruenog-ler skal fjernes for apparatet bliver startet. Et stykke værktj aller en nogle der sidder i en bevægelig del af apparatet, kan afstedkommen kvæstelser.
e) Undgå at indtage anormal kropshold- ning. De skal sorge for at De står sikkert og hele tiden er i balance. Pá den måde kan apparatet bedre kontrolleres i uventede situationer.
f) Ifr Dem egnet beklaedning. Den ma)\ ikke vare vid, og smykker skal lægges\ væk. Här, beklaedningsdele og hand\ sker skal holds borte fra bevægelige\ dele. Lost siddende beklaedning, smykker ellr\ här kan blive grebet af dele der bevæger sig.
g) Hvis der monteres opsugnings- og opfangsancordninger, skal disse vare sluttet til og anvendes korrekt. Anven-delse af den slags anordninger nedsætterfaremomenterne som ffolge af stov.

4. Omhui omgangen med og anvendelsen af elektriske redskaber

a) Undgå at overbelaste apparatet. Anvend det elektriske redskab der er bestemt til Deres arbejde. Med det passende elektriske værktøj er det bedre og mere sikkert at arbejde i det angivne effektområde.
b) Tag/DDeklektriske redskaber i brug hvor kontakten er defekt. Et elektrisk apparat der/DDke kan tændes aller slukkes, er farligt og skal repareres.
c) Stikket skal strækkes ud af stikkontakten for der ma foretages indstillinger af maskinen, tilbehorsdele bliver

udskiftet,ller maskinen lægges væk. Disse sikkerhedstiltag forbindrer utilsigtet igangsæting af apparatet.

d) Elektriske redskaber der icke er i brug, skal opbevares uden for boRs rækkevidde. Lad icke personer benyttet apparatet hvis de icke er fortrolig med det ell er icke har laest disse anvisninger. Elektrisk værktj er farligt hvis det benyttes af uerfarne personer.
e) Apparatet skal behandles med omhu. Det skal kontrolleres om bevægelige dele af apparatet fungerer feilfrit og seks er fastklemt, om noget dele er knækket aller beskadiget sa apparatets Funktion er forstyrett. Beskadige de dele skal repareres før apparatet tages i brug. Mange uheld skyldes dārligt vedligeholdte elektriske apparater.
f) kserende værktjoer skal holds skarpe og rene. Ordentligt vedligeholdte skereredskaber med skarpe ægge klemmer sig ikke sa ofte fast og er lettere at fore.
g] Redskabet, tilbehør, udskifelige dele osv. skal anvendes i overensstemmelse medppe disse anvisninger og sadan som det er foreskrevet for donne særlige type apparat. Her skal der ogsa tages hensyn til arbeidsbetingelserne og den opgave der skal udfores. Anvendelse af elektriske redskaber til andre formal end de angivne kan fere til farlige situationer.

5. Service

a) Deres apparater bør De kun lade reparere hos serviceafdelingen aller af en fagmand og kun med originale reservedele. På den måde er der garanti for at apparatets sikkerhed bevares.

Uddybendesikkerhedshenvis-ninger om sprjtepistoler til malinger
Sprøjtepistolen må ikke anvendes til at sprejte brændbare stoffer med. Sprøjtepistoler må ikke renses med brændbare oplosningsmidler.
Sprøjt ingen stoffer, hvis farlighed erukendt.
Berneavnskst mailings-hhv. sprjtemiddelproducentens informationer og dataark.
Der skal bruges andedræts-vern! Indanding af farvetagen og dampe fra oplosningsmidler er skadelige for helbreddet.
Arbejdet skal foregå i rum med tilstrækkelig udluftning.
Der skal bares ojenbeskyttelse!
Stralen mä aldrig rettes mod levende væsner.
EKSPLOSIONSFARE! I ompigivelser hvor der befinder sig luftarter/aben ild/ild/gasdrevne vandvarmere, ma apparatet ikke benyttes.
RYGNING FORBUDT!
Lak og oplosningsmidler (fortynder) skal have et flammepunkt på over 21^

Arbeidsanvisninger

Viskositaet

Med Parkside sprojtepistol PFS 100 C2 kan man bearbeje de sprojtefarve indtil maks. 80 DIN-sec. (viskositet). Viskositeten bestemmes i en forenklet molemetode med det vedlagte molebæger (se illustration C).

1. Fyld det medleverede målebæger 12 til randen med sprøjtematerialet.
   2.Loftmalebegeret op fra sprjtematerialiet og lad vaesken Ibe ud (se tegning C).

2. Mäl gennemlobstiden i sekunder til væskens strom afbrydes. Denne tid kaldes "DIN-sekunder (DIN-s)".

3. Tilfoj i fald af for hoeje værdier det til sprøjtema-terialet passende oplosningsmiddel skridtvis i sma mængder og bland det. Gä til dette formål til vaerks som beskrevet i kapitlet "Forberedelse af sprøjtematerialie".
4. Mål DIN-sekunderne på ny.
   Gentag processen, indtil værdierne i tabellen er næt.

Forberedelse of farven

BEMARK: Lakker og farver der fas i handlen... er for det meste sammensat til maling og/DDke til sprjting. Af hensyn til et korrekt resultat af arbejdet bOr De indstille viskositeten pa lak, farver after DINretningslinje (se tabellen). Den ndvendige fortyndelse opnarn man med det passende fortyndingsmiddel.

Overskrid ikke apparatets palydende maksimale viskositetsværdi. Sprøjtematerialet på ikke ære for tyk til sprøjtforlbet. Ellers kan apparatet blive tilstoppet.
Vær opmaerk som pa, at sprjtemateriale og fortynder passer sammen. Anvendes den forkerte fortynder, opstar klumper, som stopper apparatet til. Bland aldrig epoxy med cellulosefortynder.
Tag informationer om passende fortynder (vand, oplosningsmiddel) fra producentens angivelser til det pagaelende sprjtemateriale.

1. Bland det ufortyndede sprjtematerialie grundigt og bring det på middelrumtemperatur (20 - 22^) Skift ikke viskositeten ved hjælp af yderligere opvarmning.
2. Tilfoj et egnet fortyndermiddel.
3. Kontroller viskositeten som beskrevet foroven (se tegning C).

BEMARK: Kunstharpikslak ma aldrig fà tilsat nitrofortynder!

Materiale Gennemstrøm- ning i sekunder
Latex-farve 24 - 28
Vandbaserende farver 20	- 25
Grunderinger 24 - 28
Lakker 20 - 25
Oljebaserende farver 18	- 22
Glasurer 18 - 22
Aluminium-farve 22 - 25
Træ-forsegling 28 - 35
Træbeskyttelsesmiddel ingen	fortynding nødvendig
Træbejdse Ingen fortynding nødvendig

• Kornet/mineral-/krystalholdige fabrikater på不同程度. Deres sibende virkning forkorter pumpens og ventilens livstid.

Sprjtefladen forberedes

Sprjtefladen skal vare ren, tgr og fedtfri.

Glatte flader gores ru og afterfolgende fjernes slibestovet.
Dæk området omkring sprjtefladen omhyggeligt til. Sprjtetagen kan forurene området.

Ibrugtagen

Valg af dyse

Dyse	Anvendelse
Dyse 0,6 mm (R6) 8	samtlige malinger, lakfarver
Dyse 0,8 mm (R8) 8	tyktflydende sprejtemateriale
Rensedyse 11	tynd, HARD stråle, til punktrensning af arealer
Dyseforlage 13	til sprejting af vanskeli-gt tilgängelige hjørner

Tænde-/slukke

Taende apparatus:

Tryk for ibrugtagen elektroværktøjets TÆND-/ SLUK-knap 3 og hold den trykket.

Slukke apparatet:

Slip for slukning af elektroerktoget TEND- SLUK-knappen 3.

Sproutingen

1. Ved at stille på reguleringsknappen 2 kan sprjtestralen indstilles (se illustration D). Stralen er korrekt indstillet his der/DDner sig draber og billedet er fint og regelmaessigt.
2. Tænd / sluk ikke apparatet over sprejtefladen, start og slut i stedet sprejteforlbet ca. 10 cm.udenfor sprejtefladen.

HENVISNING: Afstanden mellem dyse og værystykket er afhengig af sprejtemateriaielet (ca. 20 til 35~cm sprejteafstand alt after sprejtekegle og onsket materialebelægning).

Apparatet anwendes udelukkende i vandret position (som i illustration D).
Find frem til den pagaelende hensigtsmaessige afstand ved hjaelp af et forsog.
StartiForsteomgangmed enlaengere distance.

1. Sprøjt i Forste omgang hjørner og små udsmykninger med små sprøjtestød. Gennemfor afterfolgende det eigentlige sprøjteforløb.

2. Spröjningen udfores som after illustration E - spröjtepistol skal fores parallelt med fladen - må ikke svinges - spröjtepistol fores med ensartet hastighed - indholdet pafores sá tyndt som muligt - farvelagene skal have en tørrepause før det næste lag pafores på kryds og tværs (se illustration F).

3. Beholdern [7] mä ikke sprojtes tom - der opstår dræber!

Generelle anvisninger:

1. ADVARSEL! Træk stikket ud, øgså pauser og ved arbejde på apparatet.
2. Efter hver anvendelse skal der sprjtes fortynder (kun i det fri - eksplosionsfare! ) resp. vand gennem apparatet.
3. Som rustbeskyttelse kan der after rensningen sprojtes symaskineolie igennem.
4. A ADVARSEL! LIVSFARE PÅ GRUND AF ELEKTRISK STØD! Apparatet ma aldrig dykkes ned i rengøringsmidlet.
5. Apparate mä ikke renses med brændbare opløsningsmidler.
6. Anvend til renssning af kabinettet en tkr klud. Anvend aldrig benzin, oplosningsmiddel eller rensemidler, der angriber plastik.

Rensningsanvisninger:

1. Spændeskruen 1 skrues af, se illustration A.
2. Pumpeindkapsslingen 10 tages of nedeffer.
   3.Dysen 8 skrues af og suge-trykventilen 9 tages af.
   4.Pumpekolben 4 og fjederen 5 tages ud af pumpeindfatningen 10.
   5.Byggedelene 4,5,8,9 rengores med et fortynndermiddel.
3. Delene monteres atter i omvendr rækkefolge.

TIP: Hæng elektrørktøjet after brug aller renssing op på metalbøjlen 14.

Service

Kun repare af kvaliceret fagpersonale og kun med originale dele. S a er det sikret, at elektroværkt jets sikkerhed opretholdes.
ADVARSEL! Udskiftning af stik eller ledning skal udfores af fremstilleren eller dennes kundetjeneste. Sæ er det sikret, at elektroværktojets sikkerhed opretholdes.

Henvisning: Ikke anfarte reservedele (som f.eks. kulborster, Kontakt) kan De bestille via vores callcentre.

Garanti

Du fär 3 Års garanti fra købsdatoen på dette produit. Apparatet er produceret omhyggeligt og inden levering afprøvet samvittighedsfuldt. Opbevar kassebonen som bevis for købet. I garantitilfæle bedes du kontakte service-afdelingen Telefonisk. Pá davonmöde kan gratis indsendelse af varen garanteres.

Garantiydsen gelder kun for materiale-ller fabrikationsfejl, men不信 for transportskader, sliddele ell er skader pa skrobelige dele som f.eks. kontakter eller batterier. Produktet er kun beregnet til privat og ikke til erhvervsmæssigt drug.

Ved misbrug og uhensigtsmaessig behandling, anvendelse af vold og ved indgreb, som ikke er foretaget af vores autoriserede service-afdeling, ophorer garantien. Dine juridiske rettigheder indskraenkes ikke ved davon garanti.

Garantiperioden forlenges icke pa grund af produktansvaret. Det gelder ogsa for udskiftede og reparerede dele. Eventuelle skader og mangler, som allerede findes ved kob, kal straks anmeldes after udpakning og senest to dage after kobsdatoen. Nar garantiperioden er udlobet, kal udgifferne til reparationer betales normalt.

DK
Service Danmark
Tel.:[phone]
e-mail: [e-mail]

IAN 109571

Bortskaffelse

Emballagen bestar af mljovenlige materialer og kan smides ud pa de lokale genbrugsstationer.

Elektriske apparater hører ikke til i husholdningsaffaldet!

I henhold til Europaeisk direktiv 2012 / 19 / EU om udtjente elektriske apparater og dets omsætning til national lov skal brugte elektriske redskaber indsamles saerskilt og bringse til miljenlig genindvinding.

Mulighederne for atkommen af med et udtjent apparat kan De fà at vide hos de lokale myndigheder.

Farver, lak er specialaffald der skal bortskaffes i overensstemmelse hermed.
De stedlige forskrifter skal iagttages.
Fremstillerens anvisninger skal overholds.
Miljøskadelige kemikalier pågressive komme ud i jorden, grundvandet eller iær og sør.
Sprjtmaling i nærheden af aer og sør ell er deres afvandingsomrader er derfor forbudt.
Under indkob af farve og lak bor De vare opmaerksom pa om det er miljofordrageligt.

- Oversættelse of original-EG-konformitetserklæring/Producent (€

EF-lavspændingsdirektiv (2006/95/EC)

Elektromagnetisk fordragelighed (2004/108/EC)

RoHS Direktiv (2011/65/EU)

Anvendte harmoniserede standarder

EN 60745-1:2009+A11

EN 50580:2012

EN 55014-1:2006+A1+A2

EN 55014-2:1997+A1+A2

EN 61000-3-2:2006+A1+A2

EN 61000-3-3:2008

Tekniske ændringer af hensyn til den videre udvikling forbeholds.
