GEBRUIKSAANWIJZING PDFP 500 C3 PARKSIDE

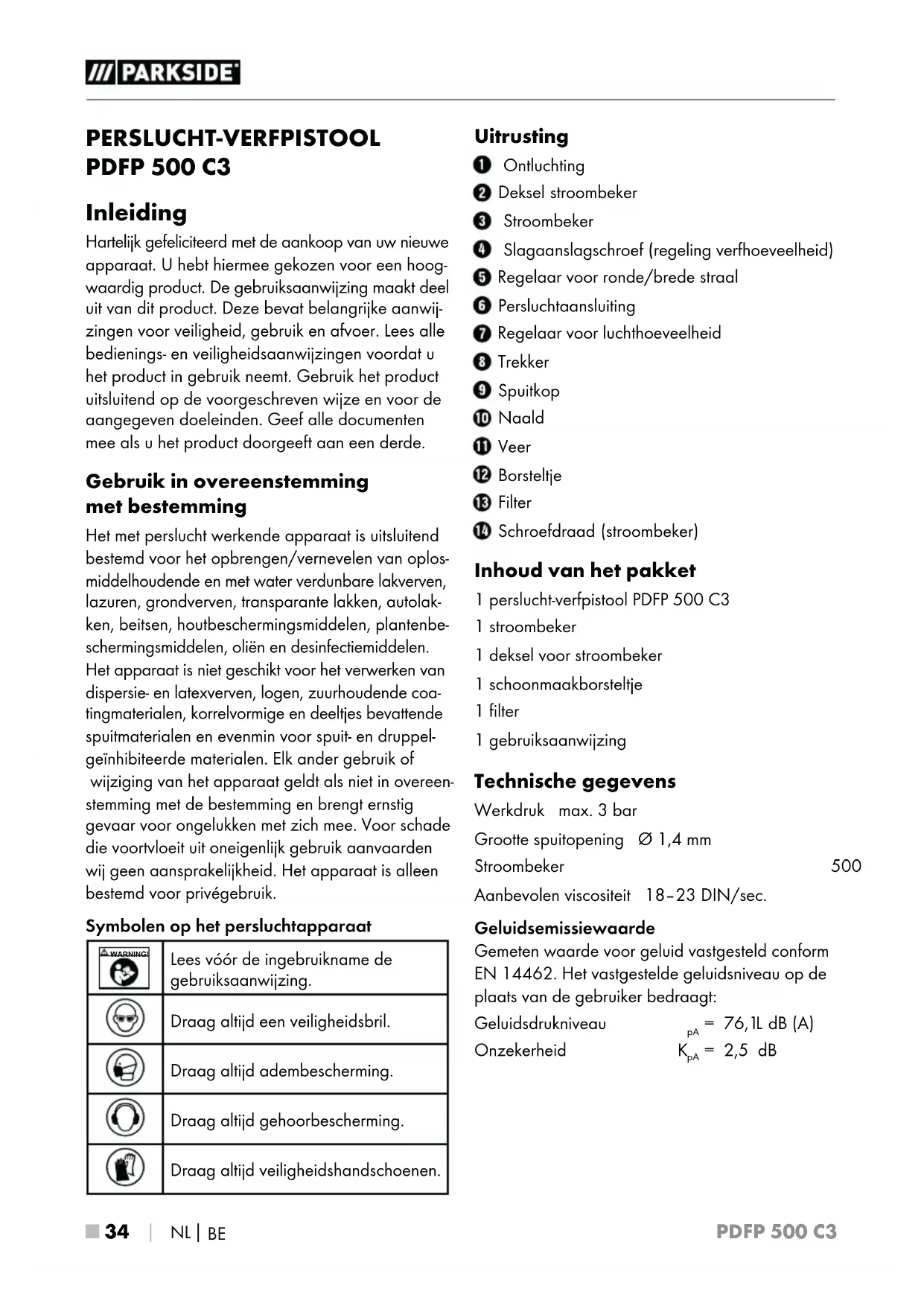

PERSLUCHT-VERFPISTOOL PDFP 500 C3 Inleiding Hartelijk gefeliciteerd met de aankoop van uw nieuwe apparaat. U hebt hiermee gekozen voor een hoog- waardig product. De gebruiksaanwijzing maakt deel uit van dit product. Deze bevat belangrijke aanwij- zingen voor veiligheid, gebruik en afvoer. Lees alle bedienings- en veiligheidsaanwijzingen voordat u het product in gebruik neemt. Gebruik het product uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Geef alle documenten mee als u het product doorgeeft aan een derde. Gebruik in overeenstemming met bestemming Het met perslucht werkende apparaat is uitsluitend bestemd voor het opbrengen/vernevelen van oplos- middelhoudende en met water verdunbare lakverven, lazuren, grondverven, transparante lakken, autolak- ken, beitsen, houtbeschermingsmiddelen, plantenbe- schermingsmiddelen, oliën en desinfectiemiddelen. Het apparaat is niet geschikt voor het verwerken van dispersie- en latexverven, logen, zuurhoudende coa- tingmaterialen, korrelvormige en deeltjes bevattende spuitmaterialen en evenmin voor spuit- en druppel- geïnhibiteerde materialen. Elk ander gebruik of wijziging van het apparaat geldt als niet in overeen- stemming met de bestemming en brengt ernstig gevaar voor ongelukken met zich mee. Voor schade die voortvloeit uit oneigenlijk gebruik aanvaarden wij geen aansprakelijkheid. Het apparaat is alleen bestemd voor privégebruik. Symbolen op het persluchtapparaat WARNING! Lees vóór de ingebruikname de gebruiksaanwijzing. Draag altijd een veiligheidsbril. Draag altijd adembescherming. Draag altijd gehoorbescherming. Draag altijd veiligheidshandschoenen. Uitrusting Ontluchting Deksel stroombeker Stroombeker Slagaanslagschroef (regeling verfhoeveelheid) Regelaar voor ronde/brede straal Persluchtaansluiting Regelaar voor luchthoeveelheid Trekker Spuitkop Naald Veer Borsteltje Filter Schroefdraad (stroombeker) Inhoud van het pakket 1 perslucht-verfpistool PDFP 500 C3 1 stroombeker 1 deksel voor stroombeker 1 schoonmaakborsteltje 1 filter 1 gebruiksaanwijzing Technische gegevens Werkdruk max. 3 bar Grootte spuitopening Ø 1,4 mm Stroombeker 500 ml Aanbevolen viscositeit 18–23 DIN/sec. Geluidsemissiewaarde Gemeten waarde voor geluid vastgesteld conform EN 14462. Het vastgestelde geluidsniveau op de plaats van de gebruiker bedraagt: Geluidsdrukniveau L

 35 ■ WARNING! Veiligheidsvoorschriften WAARSCHUWING! ► Lees alle veiligheidsvoorschriften en aanwijzin- gen. Het niet naleven van de veiligheidsinstruc- ties en aanwijzingen kan elektrische schokken, brand en/of ernstig letsel veroorzaken. Bewaar alle veiligheidsvoorschriften en aan- wijzingen voor toekomstig gebruik! WAARSCHUWING! TERUGSLAGKRACHTEN! ► Bij een hoge werkdruk kunnen terugslagkrach- ten optreden die onder bepaalde omstandig- heden vanwege overbelasting een risico op letsel kunnen vormen. WAARSCHUWING! VERSTIKKINGSGEVAAR! ► Bij het werken met stikstof bestaat er verstikkingsgevaar! Werk daarom alleen in voldoende geventileerde ruimten! WAARSCHUWING! LETSELGEVAAR! ► Overschrijd nooit de maximaal toegestane werkdruk van 3 bar. Gebruik voor instelling van de werkdruk een drukregelaar.

■ LETSELGEVAAR! GEBRUIK IN STRIJD MET

DE BESTEMMING! Richt het apparaat niet op mensen en/of dieren.

■ EXPLOSIE-/BRANDGEVAAR! ROKEN

VERBODEN! Maak geen vonken of open vuur. WAARSCHUWING! LETSELGEVAAR! ► Gebruik nooit zuurstof of andere brandbare gassen als energiebron. WAARSCHUWING! LETSELGEVAAR! ► Koppel de slang eerst los van de perslucht- bron en pas daarna van het apparaat. Op die manier voorkomt u dat de slang ongecontroleerd rondzwiept of terugslaat. ■ Gebruik voor uw persoonlijke bescherming geschikte lichaamsbeschermingsmiddelen. Draag een adembeschermingsmasker met actieve-koolstoffilter en een veiligheidsbril. ■ Houd kinderen en andere personen uit de buurt tijdens het gebruik van het apparaat. Als u afgeleid raakt, zou u de controle over het apparaat kunnen verliezen. ■ Koppel het apparaat los van de persluchtlei- ding voordat u reparaties of onderhoudswerk- zaamheden uitvoert, als u het werk onderbreekt of als u het apparaat vervoert. ■ Houd bij het losmaken van de slangkoppeling de slang vast in de hand, om letsel te voorko- men dat kan ontstaan door een terugslaande slang. ■ Let op beschadigingen. Controleer het appa- raat vóór ingebruikname op mogelijke schade. Het apparaat mag niet in gebruik worden geno- men als er gebreken worden geconstateerd. ■ Knik de slang van het apparaat niet. Anders kan de slang beschadigd raken. ■ Neem de veiligheidsvoorschriften van de fabri- kant van het spuitmateriaal in acht. ■ Wees altijd alert, let erop wat u doet en ge- bruik uw gezond verstand tijdens het werken. Gebruik geen apparaat als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. ■ Verwijder geen typeplaatjes - dit zijn onderde- len van het apparaat die relevant zijn voor de veiligheid. ■ Als u geen ervaring hebt in de omgang met het apparaat, dient u zich te laten onderrichten over het zodanig werken met het apparaat dat gevaren worden vermeden.PDFP 500 C3 ■ 36 

Originele accessoires/ hulpapparatuur ■ Gebruik uitsluitend accessoires en hulpappa- ratuur die in de gebruiksaanwijzing zijn aan- gegeven. Het gebruik van andere accessoires dan aanbevolen in de gebruiksaanwijzing, kan letselgevaar inhouden. Veiligheidsvoorschriften voor fijnnevelsystemen ■ Houd de werkplek schoon, goed geventileerd en vrij van verf of oplosmiddel bevattende voorwerpen, lappen en andere brandbare materialen. Mogelijk gevaar voor spontane ontbranding. Houd te allen tijde correct wer- kende brandblusapparaten beschikbaar. ■ Zorg voor goede ventilatie in de spuitzone en voor voldoende frisse lucht in de hele ruimte. Door vernevelde brandbare oplosmiddelen ontstaat een explosieve omgeving. ■ Spuit en reinig niet met materialen waarvan het vlampunt onder 21 °C ligt. Gebruik mate- rialen op waterbasis, zwaarvluchtige koolwa- terstoffen of vergelijkbare materialen. Door lichtvluchtige vernevelde oplosmiddelen ont- staat een explosieve omgeving. ■ Spuit niet in de buurt van ontstekingsbronnen zoals vonken door statische elektriciteit, open vlammen, ontstekingsvlammen, hete voorwer- pen, motoren, sigaretten en vonken door het aansluiten of loskoppelen van stroomkabels of de bediening van schakelaars. Dergelijke ontstekingsbronnen kunnen ontbranding van de omgeving tot gevolg hebben. ■ Spuit geen materialen waarvan niet bekend is of ze een gevaar vormen. Door onbekende materialen kunnen gevaarlijke omstandigheden ontstaan. ■ Draag een aanvullende persoonlijke bescher- mingsuitrusting, zoals veiligheidshandschoenen en een stof- of adembeschermingsmasker bij het spuiten of het omgaan met chemicaliën. Het dragen van een beschermingsuitrusting voor de betreffende omstandigheden vermindert de blootstelling aan gevaarlijke substanties. ■ Spuit niet op uzelf, andere personen of dieren. Houd uw handen en overige lichaamsdelen ver van de spuitstraal. Mocht de spuitstraal in de huid binnendringen, raadpleeg dan onmid- dellijk een arts. Het spuitmiddel kan zelfs door een handschoen heen in de huid binnendringen en in uw lichaam worden gespoten. ■ Behandel ingespoten spuitmiddel niet als een eenvoudige snijwond. Een hogedrukstraal kan giftige stoffen in het lichaam spuiten en ernstig letsel veroorzaken. Raadpleeg in geval van inspuiting in de huid onmiddellijk een arts. ■ Houd rekening met mogelijke gevaren van het spuitmiddel. Neem de markeringen op het reservoir of de informatie van de fabrikant van het spuitmiddel in acht, met inbegrip van de instructie om een persoonlijke beschermingsuit- rusting te gebruiken. De aanwijzingen van de fabrikant moeten worden opgevolgd om het risico van brand en het letselgevaar door giftige stoffen, kankerverwekkende stoffen enz. te ver- minderen. ■ Spuit nooit zonder bevestigde spuitkop. Het gebruik van een speciaal spuitelement met de passende spuitkop vermindert de kans dat een hogedrukstraal door de huid dringt en gifstoffen in het lichaam spuit.PDFP 500 C3

 37 ■ Ingebruikname HVLP-eigenschappen Dit apparaat beschikt over een HVLP-systeem (High Volume Low Pressure). Dit zorgt voor een verhoogde (verf-)materiaalopbrenging bij een lager verbruik. BELANGRIJK: overschrijd de maximale werkdruk van 3 bar niet. Apparaat aansluiten ■ Het product mag alleen worden gebruikt met perslucht die vrij is van condensatievocht en olie, waarbij een maximale werkdruk van 3 bar op het apparaat niet mag worden overschreden. ■ De persluchtbron moet zijn uitgerust met een (filter-)drukregelaar, zodat de luchtdruk kan worden geregeld. U hebt voor het gebruik van dit apparaat een flexibele persluchtslang met snelkoppeling en een bijbehorende persluchtbron nodig. Neem de bedienings- en veiligheidsvoorschriften van de persluchtbron en speciale aanwijzingen voor het prepareren van de verf in acht. OPMERKING ► Let op de juiste werkdruk. Een te hoge werk- druk resulteert in een sterke fijnverdeling en zorgt voor een te snelle vloeistofverneveling. De oppervlakken worden ruw en ontwik- kelen slechte hechtingseigenschappen. Is de werkdruk daarentegen te laag, dan wordt het verfmateriaal niet voldoende verneveld. Dit resulteert in niet-egale oppervlakken en druppelvorming. ♦ Sluit de persluchtslang met snelkoppeling aan op de persluchtaansluiting van het apparaat. De vergrendeling vindt automatisch plaats. ♦ Stel op de filterdrukregelaar van de perslucht- bron de werkdruk in op 3 bar. Spuitvlak voorbereiden ♦ Dek de omgeving van het spuitvlak ruim en grondig af. Alle niet afgedekte vlakken of op- pervlakken kunnen anders verontreinigd raken. ♦ Zorg ervoor dat het spuitvlak schoon, droog en vetvrij is. ♦ Ruw de gladde vlakken op en verwijder daarna het schuurstof. Apparaat in-/uitschakelen Werkinstructies ♦ Plaats het filter in het pistool (zie afbeelding C). ♦ De ontluchting moet tijdens het werken altijd geopend zijn. ♦ Let er bij het verdunnen op dat het spuitmateri- aal en de verdunning bij elkaar passen. Bij gebruik van een verkeerde verdunning kunnen er klontjes ontstaan, waardoor het pistool ver- stopt kan raken. ♦ Schroef de stroombeker met de wijzers van de klok mee vast op het pistool. ♦ Doe het spuitmateriaal in de stroombeker

sluit deze met het deksel . ♦ Houd het verfspuitpistool altijd op dezelfde afstand van het object. De ideale spuitafstand is ca. 15 cm. ♦ Stel de geschikte instellingen door uitproberen vast. ♦ Schakel het apparaat niet in/uit boven het spuitvlak, maar start en beëindig het spuiten ca. 10 cm buiten het spuitvlak. Inschakelen ♦ Druk voor inschakeling op de trekker

houd deze ingedrukt. Uitschakelen ♦ Laat de trekker weer los om het apparaat uit te schakelen.PDFP 500 C3 ■ 38 

Verfstraal instellen Het apparaat heeft twee instellingen: ronde straal en brede straal. Ronde straal Brede straal Ronde straal instellen ■ Gebruik de ronde straal bijvoorbeeld bij kleine vlakken, hoeken en randen. ♦ Draai de regelaar met de wijzers van de klok mee . Brede straal instellen ■ Gebruik de brede straal verticaal en horizon- taal bij grotere vlakken. ♦ Draai de regelaar tegen de wijzers van de klok in . De spuitkop kan verticaal en horizontaal traploos worden ingesteld door deze naar de gewenste positie te draaien. Verfhoeveelheid regelen OPMERKING ► De voorste vastzetschroef dient om het ver- stelbereik van de slagaanslagschroef

begrenzen. Verfhoeveelheid verhogen ♦ Draai de slagaanslagschroef tegen de wijzers van de klok in. Verfhoeveelheid verlagen ♦ Draai de slagaanslagschroef met de wijzers van de klok mee. Luchthoeveelheid regelen OPMERKING ► Het verdient aanbeveling om met de maxi- male luchthoeveelheid te beginnen. Open hiertoe de luchthoeveelheidregeling zoals hierna onder “Luchthoeveelheid verhogen“ beschreven tot aan de maximale instelling. Luchthoeveelheid verhogen OPMERKING ► Verhoging van de luchthoeveelheid is in de re- gel aan te raden bij een te grove verneveling. ♦ Draai de luchthoeveelheidregeling tegen de wijzers van de klok in. Luchthoeveelheid verlagen OPMERKING ► Verlaging van de luchthoeveelheid is in de regel aan te raden bij een te sterke verfnevel. ♦ Draai de luchthoeveelheidregeling met de wijzers van de klok mee. Onderhoud en reiniging WAARSCHUWING! LETSELGEVAAR! Koppel vóór onderhouds- werkzaamheden het apparaat los van het persluchtnet. OPMERKING ► Een grondige reiniging na elk gebruik is zeer belangrijk voor de veiligheid en de werking. Anders raakt bijvoorbeeld de naald verstopt en is de correcte werking van het apparaat niet meer gewaarborgd. ■ Draag bij reinigingswerkzaamheden geschikte veiligheidshandschoenen. ■ Gebruik geen koolwaterstofhoudende halogeen -oplosmiddelen zoals trichloormethyl, ethylchloride enz., omdat die chemische reacties met bepaalde materialen van het verfspuitpistool aangaan. Dit kan gevaarlijke reacties tot gevolg hebben. LET OP! ► Leg het verfspuitpistool nooit volledig in oplosmiddel. ■ Spuit na elk gebruik verdunner (alleen in de openlucht – explosiegevaar!) resp. water door het apparaat.PDFP 500 C3

 39 ■ ♦ Om de behuizing, de spuitkop en de zich daarin bevindende spuitgaten te reinigen, hebt u het meegeleverde schoonmaakborsteltje of een doek nodig. Gebruik nooit benzine, oplos- middelen of schoonmaakmiddelen die kunststof aantasten. ♦ Schroef eerst de slagaanslagschroef uit door deze tegen de wijzers van de klok in te draaien

♦ Verwijder de naald met behulp van een tang (zie afbeelding A). ♦ Reinig de naald zorgvuldig met het borsteltje (zie afbeelding B). ♦ Plaats de naald terug in het verfspuitpistool. ♦ Plaats de veer op het uiteinde van de naald . ♦ Schroef de slagaanslagschroef weer vast door deze met de wijzers van de klok mee te draaien . ♦ Schroef de stroombeker tegen de wijzers van de klok in van het pistool af. ♦ Verwijder het filter zoals weergegeven op afbeelding C en reinig het met het schoon- maakborsteltje. ♦ Reinig ook de schroefdraad van de stroom- beker met het schoonmaakborsteltje (zie afbeelding D). ♦ Steek het filter weer in het pistool (zie afbeel- ding C) en schroef de stroombeker er met de wijzers van de klok mee op vast. ♦ Ter bescherming tegen roest kunt u na de reini- ging naaimachineolie door het pistool spuiten. ♦ Smeer alle bewegende onderdelen van tijd tottijd. ♦ Na reiniging van de naald moeten de schroef- draad en de afdichting licht met vet worden behandeld. ♦ Gebruik geen siliconenhoudende smeermid- delen. ♦ Berg persluchtapparaten uitsluitend op in droge ruimten. Afvoeren De verpakking bestaat uit milieuvrien- delijke materialen. De verpakking kan in de plaatselijke kringloopcontainers worden gedeponeerd. Informatie over mogelijkheden voor het afvoeren van het afgedankte apparaat krijgt u bij uw ge- meentereinigingsdienst. Voer de verpakking af conform de milieuvoorschriften. Let op de aandui- ding op de verschillende verpakkings- materialen en voer ze zo nodig gescheiden af. De verpakkingsmaterialen zijn voor- zien van afkortingen (a) en cijfers (b) met de vol- gende betekenis: 1–7: kunststoffen, 20–22: papier en karton, 80–98: composietmaterialen. Mogelijkheden voor het afvoeren van het afgedankte product vindt u bij uw gemeente. Het product is recycleerbaar; er is een uitgebreide producentenverantwoorde- lijkheid op van toepassing en het afval wordt gescheiden ingezameld. Milieuvriendelijkheid en materiaalafvoer ■ Verven, lakken… zijn speciaal afval, dat u volgens de voorschriften moet afvoeren. ■ Neem de plaatselijke voorschriften in acht. ■ Neem de aanwijzingen van de fabrikant in acht. ■ Voor het milieu schadelijke chemicaliën mogen niet in de bodem, grondwater of oppervlakte- water terechtkomen. ■ Spuitwerkzaamheden aan de rand van velden met gewassen of bij dergelijke velden in de directe omgeving (intrekgebied) zijn daarom verboden. ■ Let bij het kopen van verven, lakken…op hun milieuvriendelijkheid.PDFP 500 C3 ■ 40 

Garantie van Kompernaß Handels GmbH Geachte klant, U hebt op dit apparaat 3 jaar garantie vanaf de aankoopdatum. In geval van ge breken in dit product hebt u wettelijke rechten tegenover de verkoper van het product. Deze wettelijke rechten worden door onze hierna beschreven garantie niet beperkt. Garantievoorwaarden De garantieperiode geldt vanaf de datum van aankoop. Bewaar de kassabon zorgvuldig. U hebt hem nodig als bewijs van aankoop. Als er binnen drie jaar vanaf de aankoopdatum van dit product een materiaal- of fabricagefout optreedt, wordt - naar onze keuze - het product door ons kosteloos gerepareerd of vervangen of wordt de koopprijs terugbetaald. Voorwaarde voor deze garantie is dat het defecte apparaat en het aankoopbewijs (kassabon) binnen de termijn van drie jaar worden overlegd en dat kort wordt om- schreven waaruit het gebrek bestaat en wanneer het is opgetreden. Wanneer het defect door onze garantie wordt gedekt, krijgt u het gerepareerde product of een nieuw product retour. Met de reparatie of ver- vanging van het product begint er geen nieuwe garantieperiode. Garantieperiode en wettelijke aanspraken bij gebreken De garantieperiode wordt door deze waarborg niet verlengd. Dat geldt ook voor vervangen en ge- repareerde onderdelen. Eventueel al bij aankoop aanwezige schade en gebreken moeten meteen na het uitpakken worden gemeld. Voor reparaties na afloop van de garantieperiode worden kosten in rekening gebracht. Garantieomvang Het apparaat is op basis van strenge kwaliteitsnor- men met de grootst mogelijke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecon- troleerd. De garantie geldt voor materiaal- of fabricagefou- ten. Deze garantie geldt niet voor productonder- delen die onderhevig zijn aan normale slijtage en die daarom als slijtonderdelen worden beschouwd, of voor schade aan breekbare onderdelen zoals schakelaars of onderdelen die van glas zijn ge- maakt. Deze garantie vervalt wanneer het product is beschadigd, ondeskundig is gebruikt of is gere- pareerd. Voor deskundig gebruik van het product moeten alle in de gebruiksaanwijzing beschre- ven aanwijzingen precies worden opgevolgd. Gebruiksdoeleinden en handelingen die in de gebruiksaanwijzing worden afgeraden of waar- voor wordt gewaarschuwd, moeten beslist worden vermeden. Het product is uitsluitend bestemd voor privége- bruik en niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door ons erkend servicefiliaal zijn uitgevoerd, ver- valt de garantie.PDFP 500 C3

 41 ■ Garantieperiode geldt niet bij ■ normale afname van de accucapaciteit ■ commercieel/bedrijfsmatig gebruik van het product ■ beschadiging of modificatie van het product door de klant ■ niet-naleving van de veiligheids- en onderhouds- voorschriften, bedieningsfouten ■ schade door natuurrampen Afhandeling bij een garantiekwestie Voor een snelle afhandeling van uw aanvraag neemt u de volgende aanwijzingen in acht: ■ Houd voor alle aanvragen de kassabon en het artikelnummer (bijv.IAN12345) als aankoop- bewijs bij de hand. ■ Het artikelnummer vindt u op het typeplaatje van het product, op het product gegraveerd, op de titelpagina van de gebruiksaanwijzing (links- onder) of op de sticker op de achter- of onder- kant van het product. ■ Als er fouten in de werking of andere gebreken optreden, neemt u eerst contract op met de hierna genoemde serviceafdeling, telefonisch of viae-mail. ■ Een als defect geregistreerd product kunt u dan zonder portokosten naar het aan u doorgege- ven serviceadres sturen. Voeg het aankoopbewijs (kassabon) bij en vermeld waaruit het gebrek bestaat en wanneer het is opgetreden. Op www.lidl-service.com kunt u deze en vele andere handleidingen, product- video‘s en installatiesoftware down- loaden. Met deze QR-code gaat u direct naar de website van Lidl Service (www.lidl-service.com) en kunt u met het invoeren van het artikelnummer (IAN) 123456 de gebruiksaanwijzing openen. Service WAARSCHUWING! ► Laat uw apparaten door het servicepunt of een vakman repareren, en uitsluitend met originele vervangingsonderdelen. Op die manier blijft de veiligheid van het apparaat gewaarborgd. OPMERKING ► Niet vermelde reserveonderdelen (zoals naald, veer, stroombeker) kunt u bestellen via onze callcenters. Service Nederland Tel.: 0900 0400223 (0,10 EUR/Min.) E-Mail: kompernass@lidl.nl Service België Tel.: 070 270 171 (0,15 EUR/Min.) E-Mail: kompernass@lidl.be IAN 339135_1910 Importeur Let op: het volgende adres is geen serviceadres. Neem eerst contact op met het opgegeven service- adres.

Vertaling van de oorspronkelijke conformiteitsverklaring Wij, KOMPERNASS HANDELS GMBH, documentverantwoordelijke persoon: de heer Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DUITSLAND, verklaren hierbij dat dit product voldoet aan de volgende normen, normatieve documenten en EU-richtlijnen: Machinerichtlijn (2006/42/EC) Toegepaste geharmoniseerde normen EN 1953:2013 Typeaanduiding van het apparaat: Perslucht-verfpistool PDFP 500 C3 Productiejaar: 01–2020 Serienummer: IAN 339135_1910 Bochum, 29-01-2020 Semi Uguzlu - Kwaliteitsmanager - Technische wijzigingen vanwege verdere ontwikkeling voorbehouden.PDFP 500 C3 PL
