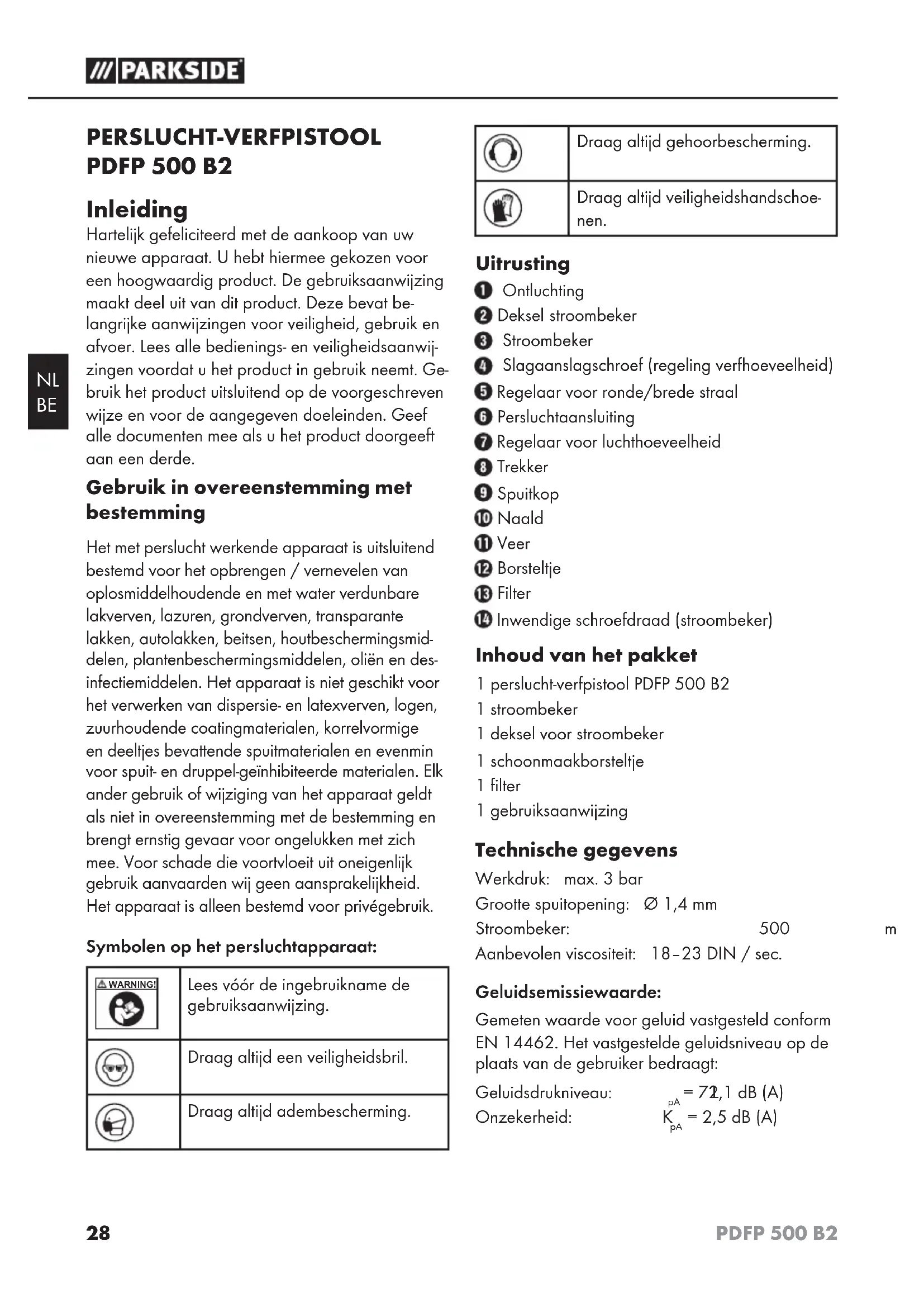

PERSLUCHT-VERFPISTOOL PDFP 500 B2

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw neue apparaat. U hebt hiermee gekozen voor een hoogwaardig product. De gebruiksaanwijzing maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen voor veriligheid, gebruik en afvoer. Lees alle bedienings- en veriligheidsaanwijzingen voordat u het product in gebruik neemt. Gebruik het productuitsuitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Geef alle documenten mee als u het product doorgeeft aan een derde.

Gebruik in overeenstemming met bestemming

Het met perslucht werkende apparaat is uitsuitend bestemd voor het opbrengen / vernevelen van oplosmiddelhoudende en met water verdunbare lakverven, lazuren, grondverven, transparante lakken, autolakken, beitsen, houtbeschemingsmiddelen, plantenbeschemingsmiddelen, oliën en des-infectiemiddelen. Het apparaat is Niet geschikt voor het verwerken van dispersie- en latexverven, logen, zuurhoudende coatingmaterialen, korrelvormige en deeltjes bevattende spuitmaterialen en evenmin voor spuit- en druppel-geinhibiteerde materialien. Elk ander gebruik of wijziging van het apparaat geldt als Niet in overeenstemming met de bestemming en brengt ernstig gevaar voor ongelukken met zich mee. Voor schade die voortvloeit uit oneigenlijk gebruik aanvaarden wij geen aansprakelijkheid. Het apparaat is alleen bestemd voor privégebruik.

Symbolen op het persluchtapparaat:

WARNING!	Lees vór de ingebruikname de gebruiksaanwijzing.
	Draag altijd een veiligheidsbril.
	Draag altijd adembescherming.

Draag altijd gezehoorbescherming.

Draag altijd veiligkeitshandschoen.

Ultrusting

1 Onfluchting
2 Deksel stroombeker
Stroombeker
4 Slagaanslagschroef (regeling verfhoeveelheid)
Regelaar voor Ronde/brede straal
6 Persluchtaansluiting
Regelaar voor luchthoeveelheid
8 Trekker
Spuikop
10 Naald
1 Veer
12 Borsteltje
13 Filter
16 Inwendige schroefdraad (stroombeker)

Inhoud van het pakket

1 perslucht-verfpistool PDFP 500 B2
1 stroombeker
1 deksel voor stroombeker
1 schoonmaakborsteltje
1 filter
1 gebruksaanwijzing

Technische gegevens

Werkdruk: max. 3 bar

Grootsputopening: 1,4mm

Stroombeker: 500

Aanbevolen viscositeit: 18-23 DIN/sec.

Geluidsemissiewaarde:

Gemeten waarde voor geluid vastgesteld conform EN 14462. Het vastgestelde geluidsniveau op de plaats van de gebruiker bedraagt:

Geluidsdrukniveaua: 72,1 dB (A)

Onzekerheid: K_pA = 2,5 ~dB(A)

Veiligheidsvoorschriften

WAARSCHUWING!

Lees alle verilgheidsvoorschriften en aanwijzingen. Het Niet naleven van de verilgheidsinstrictions en aanwijzingen kan elektrische schokken, brand en/of ernstig letselveroorzaken.

Bewaar alle veiligheidsvoorschriften en aanwijzingen voor toekomstig gebruik!

WAARSCHUWING! TERUGSLAGKRACHTEN!

Bij een hoge werkdruk können terugslagkrachten optreden die onder bepaalde omstandigheden vanwege overbelasting een risico op letsel können vormen.

Bij het werken met stikstof bestaat er verstikkingsgevaar! Werk waarom alleen in voldoende geventileerde ruimten!

Overschrijd nooit de maximaal toegestane werkdruk van 3 bar. Gebruik voor instelling van de werkdruk een drukregelaar.

LETSELGEVAARI! GEBRUIK IN STRIJD MET DE BESTEMMING! Richt het apparaat Niet op mensen en/of dieren.

EXPLOSIE-/BRANDGEVAAR!ROKEN VERBODEN!Maak geen vonden of open vuur.

• Gebruik nooit zuurstof of andere brandbare gassen als energiebron.

Koppel de slang eerst los van de persluchtbron en pas daarna van het apparaat. Op die manier voorkomt u dat de slang ongecontroleerd rondzwiept of terugstaat.

Gebruik voor uw persoonlijke bescherming geschikte lichaamsbeschermingsmiddelen. Draag een adembeschemingsmasker met actieve-koolstofffilter en een veiligheidsbril.

Houd kinderen en andere Personen uit de buurt tijdens het gebruik van het apparaat. Als u afgeleid raakt, zou u de controle over het apparaat hunnen verliezen.

Koppel het apparaat los van de persluchtleiding voordat u reparations of onderhoudswerkzaamhedenuitvoert,als u het werk onderbreekt of als u het apparaat vervoert.

Houd bij het losmaken van de slangkoppeling de slang vast in de hand, om letsel te voorkomen dat kan ontstaan door een terugslaande slang.

Let op beschadigingen. Controller het apparaat voor ingebruikname op mogelijk schade. Het apparaat mag Niet in gebruik worden genomen als er gebreken worden geconstasteerd.

■ Knik de slang van het apparaat Niet. Anders kan de slang beschadigd raken.

Neem de veiligheidsvoorschriften van de fabrikant van het spuitmaterial in acht.

Wees altijd alert, let erop wat u doet en gebruik uw gezond verstand tijdens het werken. Gebruik geen apparaat als u moe bent of onder invloed bent van drugs, alcohol of medicijnen.

Verwijder geen typeplaatjes - dit zich onderdelen van het apparaat die relevantঃ voor de verilgheid.

Als u geen ervaring hebt in de omgang met het apparaat, dient u zich te lately onderrichten over het zodanig werkken met het apparaat dat gevaren worden vermeden.

Originele accessoires / hulpapparatuur

Gebruik uitsluitend accessoires en hulpapparatur die in de gebruiksaanwijzing zijn aangegeven. Het gebruik van andere accessoires dan aanbevolen in de gebruiksaanwijzing, kan letselgevaar inhouden.

Veiligheidsvoorschriften voor fijnnevelsystemen

Houd de werkplek schoon, goed geventileerd en vrij van verf of oplosmiddel bevattende voorwerpen, lappen en andere brandbare materialen. Mogelijk gevaar voor spontane ontbranding. Houd te allen tijde correct werkende brandblusapparaten beschikbaar.

Zorg voor goede ventilatie in de spuitzone en voor voldoende frisse lucht in de hele ruimte. Door vernevelde brandbare oplosmiddelen ontstaat een explosieve omgeving.

Spuit en reinig Niet met materialen waarvan het vlampunt onder 21^ ligt. Gebruik materialen op waterbasis, zwaarvluchtige koolwaterstoffen of vergelijkbare materialen. Doorlichtvluchtige vernevelde oplosmiddelen ontstaat een explosieve omgeving.

Spuit Niet in de buurt van ontstekingsbronnen zoals vonden door statische elektrificiteit, open vlammen, ontstekingsvlammen, hare voorwerpen, motoren, sigareften en vonden door het aansluten of loskoppelen van stroomkabels of de bediening van schakelaars. Dergelijke ontstekingsbronnen konnen ontbranding van de omgeving tot gevolg hebben.

Spuit geen materialen waarvan Nietbekend is of ze een gevaar vormen. Door onbekende materialen konnen gevaarlijke omstandigheden ontstaan.

Draag een aanvullende persoonlijke beschermingsuitrusting, zoals veilighheidshandschoenen en een stof- of adembeschermingsmasker bij het spuiten of het omgaan met chemicalien. Het dragen van een beschermingsuitrusting voor de betreffende omstandigheden vermindert deblootstelling aan gevaarlijke substanties.

Spuit nicht op uzelf, andere Personen of dieren. Houd uw handen en overige lichaamsdelen ver van de spuitstraal. Mocht de spuitstraal in de huid binnendringen, raadpleeg dan onmiddelijk een arts. Het spuitmiddel kan zelfs door een handschoenBeen in de huid binnendringen en in uw lichaam worden gesoten.

Behandel ingespoten spuitmiddel Niet als een eenvoudige snijwond. Een hagedrukstraal kan giftige stoffen in het lichaam spuiten en ernstig letsel veroorzaken. Raadpleeg in geval van inpuiing in de huid onmiddelijk een arts.

Houd rekening met möglichke gevaren van het spuitmiddel. Neem de markeringen op het reservoir of de informatie van de fabrikant van het spuitmiddel in acht, met inbegrip van de instructie om een persoonlijke beschemingsuitrusting te gebruiken. De aanwijzingen van de fabrikant要去en worden opgevolgd om het risico van brand en het letselgevaar door giftige stoffen, kankerverwekkende stoffen enz. te verminderen.

Spuit nooit zonder bevestigde spuitkop. Het gebruik van een special spuitelement met de passende spuitkop vermindert de kans dat een hogedrukstraal door de huid dringt en gifstoffen in het lichaam spuit.

Ingebruikname

HVLP-eigenschappen

Dit apparatus beschikt over een HVLP-system (High Volume Low Pressure). Dit zorgt voor een verhoogde (ver-)materiallopbrenging bij een lager verbruik.

BELANGRIJK: overschrijd de maximale werkdruk van 3 bar nicht.

Apparaat aansluten

Het product mag alleen worden gebruikt met perslucht die vrij is van condensatievocht en olie, waar bij een maximale werkdruk van 3 bar op het apparaat Niet mag worden overschreten.

De persluchtbron moet zijn uitgerust met een (filter-)drukregelaar, zodate du luchtdruk kan worden geregeld.

U hebt voor het gebruik van dit apparaat een flexibele persluchtslang met snelkoppeling en een bijbehorende persluchtbron nodig. Neem de bedienings- en veiligheidsvoorschriften van de persluchtbron en speciale aanwijzingen voor het prepareeren van de verf in acht.

OPMERKING

Let op de juiste werkdruk. Een te hoge werkdruk resulteert in een sterke fijnverdeling en zorgt voor een te snelle vloeistofverneveling. De oppervlakken worden ruw en ontwikelen slechte hechtungseigenschappen. Is de werkdruk daarentegen te laag, dan worden het verfmateriaal nicht voldoende verneveld. Dit resulteert in Niet-egale oppervlakken en druppelvorming.
Sluit de persluchtslang met snelkoppeling aan op de persluchtaansluiting 6 van het apparatus. De vergrendeling vindt automatisch plaats.
Stel op de filterdrukregelaar van de perslucht-bron de werkdruk in op 3 bar.

Sputvlak voorbereiden

Dek de omgeving van het spuitylak ruim en grondig af. Alle Niet afgedekte vlakken of oppervlakken konnen anders verontreinigd raken.
Zorg ervoor dat het spuitvlak schoon, droog en vetvrij is.
Ruw de gladde vlakken op en verwijder daarna het schuurstof.

Apparaat in-/uitschakelen

Werkinstructies:

Plaats het filter in het pistool (zie afbeelding C).
Open tijdens het werkproces de ontluchting.1.
Let er bij het verdunnen op dat het spuitmaterial en de verdunning bij elkaar passen. Bij gebruik van een verkeerde verdunning kunnener klontjes ontstaan, waardoor het pistool verstopt kan raken.
Schroef de stroombeke met de wijzers van de klok mee vast op het pistool.
Doe het spuitmateriaal in de stroombeke en schroef het deksel 2ast.
Houd het verfspuitpistol altiid opdezelfde afstand van het object.De ideale spuitafstand is ca.15 cm.
Stel de geschichte instellenen door uitprobenvast.
Schakel het apparaat Niet in/uit boven het spuitvlak, maar start en beeindig het spuiten ca. 10 cm buiten het spuitvlak.

Inschakelen:

Druk voor inschakeling op de trekke en houd deze ingedrukt.

Uitschakelen:

Laat de trekke8 weer los om het apparataui te schakelen.

Verfstraal instellen

Het apparaat heeft twee instellingen: ronde straal en brede straal.

Ronde straal Brede	straal

Ronde straal instellen:

Gebruik de ronde straal bijvoorbeeld bijkleine vlakken, hoeken en randen.
Draai de regelaat met de wijzers van de klok mee C

Brede straal instellen:

Gebruik de brede straal verticaal en horizontal bij grotere vlakken.
Draai de regelaat gegen de wijzers van de klok in De spuitkop kertvicaal en horizontal traploos worden ingesteld door deze maar de gewenste positie te draaien.

Verfhoeveelheid regelen

OPMERKING

De voorste vastzetschroef dient om het verstelbereik van de slagaanslagschroef te begrenzen.

Verhoeveelheid verhogen:

Draai de slagaanslagschroe tegen de wijzers van de klok in.

Verhoeveelheid verlagen:

Draai de slagaanslagschroe met de wijzers van de klok mee.

Luchthoeveelheid regelen

OPMERKING

Het verdient aanbeveling om met de maxi-male luchthoeveelheid te beginnen. Open hiertoe de luchthoeveelheidregeling zoals hierna onder "Luchthoeveelheid verhogen" beschreiben tot aan de maximale instelling.

Luchthoeveelheid verhogen:

OPMERKING

Verhoging van de luchthoeveelheid is in deregel aan te raden bij een te grove verneveling.
Draai de luchthoeveelheidregelin 7 gegen de wijzers van de klok in.

Luchthoeveelheid verlagen:

OPMERKING

Verlaging van de luchthoeveelheid is in deregel aan te raden bij een te sterke verfnevel.
Draai de luchthoeveelheidregelin met de wijzers van de klok mee.

Onderhoud en reiniging

WAARSCHUWING!

LETSELG

Koppel vór onderhoudswerkzaamheden het apparaat los van het persluchtnet.

OPMERKING

Een grondige reiniging na elk gebruik is zeer belangrijk voor de veiligheid en de werking. Anders raakt bijvoorbeeld de naald verstopt en is de correcte werking van het apparaat Nieteer gewaarborgd.

Draag bij reinigingswerkzaamheden geschikte veiligkeitshandschoenen.
Gebruik geen koolwaterstofhoudende halogeen oplosmiddelen zoals trichloormethyl, ethylchloride enz., odomat die chemische reacties met bepaalde materialen van het verfspuitpistol aangaan. Dit kan gevaarlijke reacties tot gevolg hebben.

LET OPI!

Leg het verfspuipistool nooit volledig in oplosmiddel.

Spuit na elk gebruik verdunner (alleen in de openlucht - explosiegevaar!) resp. water doon het apparaat.

Om de behuizing, de spuitkop en de zich waarin bevindende spuitgaten te reinigen, hebt u het meegeleverde schoonmaakborsteltje of een doek nodig. Gebruik nooit benzine, oplos-middelen of schoonmaakmiddelen die kunststof gantasten.

Schroef eerst de slagaanslagschroeuit doordeze gegen de wijzers van de klok in te draaien

Verwijder de vee1.

Verwijder de naal met behulp van een tang (zie afbeelding A).

Reinig de naalcd0 zorgvuldig met het borsteltje 12 (zie afbeelding B).

Plaats de naaldo terug in het verfspuitpistool.

Plaats de veer op het uiteinde van de naald 10.

Schroef de slagaanslagschroe4 weer vast door deze met de wijzers van de klok mee te draaien C

Schroef de stroombekte gegen de wijzers van de klok in van het pistool af.

Verwijder het filtet zoals weergegeven op afbeelding C en reinig het met het schoonmaakborsteltje.

Reinig ook de inwendige schroefdraas van de stroombeker het het schoonmaakborsteltje (zie afbeeling D).

Steek het filter weer in het pistool (zie afbeelding C) en schroef de stroombeker er met de wijzers van de klok mee op vast.

Ter bescherming gegen roest kunt u na de reinig- ging naaimachineolie door het pistool spuiten.

Smeer alle bewegende onderdelen vanijd totijd.

Na reiniging van de naald moeten de schroefdraad en de afdichting Licht met vet wordenbehandeld.

Gebruik geen siliconenhoudende smeermiddelen.

Berg persluchtapparaten uitsluitend op in droge ruimten.

Afvoeren

De verpakking bestaat uit milieuvrie lijke materialen. De verpakking kan in deplaatselijke kringloopcontainers worden gedeponeerd.

NL BE

Informatie over möglichkheden voor het afvoeren van het afgedankte apparaat krijt u bij uw gemeenteinigingsdienst.

Milievriendelijkheid en materiaalafvoer:

Verven, lakken... zich speciala afval, dat u volgens de voorschriften要去 afvoeren.

Neem deplaatselijke voorschriften in acht.

Neem de aanwijzingen van de fabrikant inRCT.

Voor het milieu schadelijke chemicalien mogen Niet in de bodem, grondwater of oppervlakte-water terechtkommen.

Spuitwerkzaamheden aan de rand van velden met gewassen of bij dergelijkke velden in de directe omgeving (intrekgebied) zijn daaram verboden.

Let bij het kopen van verven, lakken...op hun milieuvriendelijkheid.

Garantie

U hebts op dit apparaat 3aar garantie vanaf de aankoopdatum. Het apparaat is met de grootst mogelijk zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd. Bewaar de kassabon als bewijs van aankoop. Neem Telefonisch contact op met uw servicepunt, macht u aanspraak wollen make np de garantie. Alleen op die manier is een kosteloze verzending van uw product gegarandeerd.

De garantie geldt uitsluitend voor materiaal- of fabricagefouten,ECHTER NIEVoor transportschade, Niet voor onderdelen die onderhevig+zijn aan slijtage of voor beschadigingen van breekbare delen, bijv. schakelaars of accu's.Het product is uitsluitend bestemd voor privilegebruik en Niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die Niet door ons erkend servicefilariaal zuiitgevoerd, vervalt de garantie.Uw wettelijke rechten worden door deze garantie net beperkt. De garantieperiode wordt door deze waarborg Niet verlngd.Dat geldt ook voor verwangen en gerepareerde onderdelen.Eventueel al bij aankoop aanwezigie schade en gebreken moeten meteen na het uitpakken worden gemeld,echter uiterlijk twee dagena de aankoopdatum.Voor reparaties na afloop van de garantieperiode worden kosten in rekening gebracht.

Service

WAARSCHUWING!

Laat uw apparaten door het servicepunt of een vakman repareren, en uitsluitend met originele verrangingsonderdelen. Op die manier blijft de veiligheid van het apparaat gewaarborgd.

OPMERKING

Niet vermelde reserveonderdelen (zoals naald, veer, stroombeker) kunt u bestellen via onze callicenters.

NL Service Nederland

Vertaling van de oorspronke- lijke conformiteitsverklaring

Wi, KOMPERNASS HANDELS GMBH, documentverantwoordelijke persoon: de heer Semi Uguzlu,BURGSTR.21,44867 BOCHUM,DUISTLAND,verklaren hier bij dat dit product voldoet aan de volgende normen, normatieve documenten en EU-richtlijnen:

Machinerichtlijn (2006/42/EC)

Toegepaste geharmoniseerde normen:

EN 1953:2013

Typeaanduiding van het apparatus:

Perslucht-verfpistool PDFP 500 B2

Productieaar: 02-2016

Serienummer: IAN 275684

Bochum, 01-02-2016

CE

Semi Uguzlu

Kwaliteitsmanager

Technische wijzigingen vanwege verdere ontwikkeling voorbehonden.
