GEBRUIKSAANWIJZING GLXD4 SHURE

1. LEES deze instructies.

2. BEWAAR deze instructies.

3. NEEM alle waarschuwingen in acht

4. VOLG alle instructies op.

5. GEBRIJK dit apopraat NIET in de buud van water

6. REJNIG UITSLUITEND met een droge doek

7. DICHT GEEN ventilatieopeningen AF. Zorg dat er voldoende afstand wordt gehouden voor adequate ventilatie. Installeer het product volgens de instructies van de fabrikant.

8. Plaats het apparaat NIET in de buurt van warmtebronnen, zoals vuur, radiatoren, warmteroosters, kachels of andere apparaten (waaronder versterkers) die warmte gengeren. Plaats geen vuurbronnen in de buurt van het product.

9. Zorg ervoor dat de beveiliging van de gepolariseerde stekker of randaardestekker INTACT blijft. Een gepolariseerde stekker heeft twee pennen waarbij er een broder is dan de andere. Een randaardestekker heeft twee pennen en een extra aardansluiting. De broodsle pen en de aardaansluiting zijn bedoeld om uw veiligheid te garanderen. Als de meegeleverde stekker niet in de contactdoos past, vraag een elektricien dan om de verouderde contactdoos te vervangen.

10. BESCHERM het netsnoer tegen erop lopen of afknelling, vooral in de buurt van stekkers en uitgangen en op de plaats waar deze het apparaat verlaten.

11. GEBRUIK UITSLUITEND door de fabrikant gespecificeerde hulpstukken/accessoires

12. GEBRUIK het apparaat UITSLOITEND in combinatie met een door de fabrikant gespecificeerde wagen, standaard, driepoot, beugel of tafel of met een meegeleverde ondersteuning. Wees bij gebruik van een wagen voorzichtig tijdens verplaatsingen van de wagen/apparaat-combinatie om letsel door omkantelen te voorkomen.

1. HAAL de stekker van dit apparaat uit de contactdoos tijdens onweer/bliksem of wanneer het lange tijd niet wordt gebruikt.

2. Laat onderhoud altijd UITVOEREN door bevoegd servicepersoel. Onderhoud moet worden uitgevoerd wanneer het apparaat op enigerlei wize is beschadigd, bijvoorbeeld beschadiging van netsnoer of stekker, vloeistof of voorwerpen in het apparaat zijn terechtgekomen, het apparaat is blootgesteld aan regen of vocht, niet naar behoren werkt of is gevalen.

3. STEL het apparaat NIET bloot aan druppelend en rondspatiend vocht. PLAATS GEEN voorwerpen gevuld met vloelstof, bijvoorbeeld een vaas, op het apparaat.

4. De NETSTEKKER of een koppelstuk van het apparaal moet klaar voor gebruik zijn.

5. Het door het apparaat verspreide geluid mag niet meer zijn dan 70 dB(A)

6. Apparaten van een KLASSE I-constructie moeten worden aangesloten op een WANDCONTACTDOOS met beschermende sardaansluiting.

7. Stel dit apparaat niet bloot aan regen of vocht om het risico op brand of elektrische schokken te verminderen.

8. Probeer dit product niet te wijzigen. Anders kan lichamelijk letsel optreden envof het product defect raken.

9. Gebruik dit product binnen de gespecificeerde bedrijfstemperaturen.

Dit symbool geeft aan dat in deze eenheid een govaarlijk spanning aanwezig is met het risico op een elektrische schok.

Dit symbool geeft aan dat in de documentatie bij deze eenheid belangrijke bedienings- en onderhoudsinstructies zijn opgenomen.

WAARSCHUWING: Explosiegevaar indien batterij door verkeerd exemplaar wordt vervangen. Alleen gebruiken met compatibele Shure-batterijen.

WAARSCHUWING: Batterijen mogen niet worden blootgesteld aan grote hitte, zoals direct zonlicht, vuur, enzovoort.

WAARSCHUWING

• Batterijpakketten kunnen exploderen of giftige stoffen afgeven. Gevaar voor brand of verbranding. Niet openen, indeuken, wijzigen, demonteren, tot boven 60 °C verwarmen of verbranden.
  • Volg de instructies van de fabrikant op.
• Stop nooit een batterij in uw mond. Neem bij doorslikken contact op met een arts of de plaatselijke eerste hulp.
• Niet kortsluiten; dit kan brandwonden of brand opleveren.
• Geen batterijpakketten opladen of gebruiken met andere dan de gespecificeerde Shure-producten.
• Voer batterijpakketten op juiste wijze af. Raadpleeg de plaatselijke verkoper voor de juiste afvoermethode voor gebruikte batterijpakketten.

Opmerking:

• Dit apparaat is bedoeld om in professionele audiotoepassingen te worden gebruikt.
• EMC-conformiteit wordt gebaseerd op het gebruik van meegeleverde en aanbevolen kabeltypen. Bij gebruik van andere kabeltypen kunnen de EMC-prestaties worden aangetast.
• Gebruik deze batterijlader uitsluitend met de laadmodules en batterijpakketten van Shure waarvoor hij is bedoeld. Gebruik met andere dan de opgegeven modules en batterijpakketten kan het risico van brand of explosie vergroten.
• Wijzigingen of aanpassingen die niet expliciet zijn goedgekeurd door Shure Incorporated, kunnen uw bevoegdheid om het apparaat te gebruiken tenietdoen.

Opmerking: Gebruik dit apparaat alleen met de bijgeleverde voeding of een door Shure goedgekeurd equivalent.

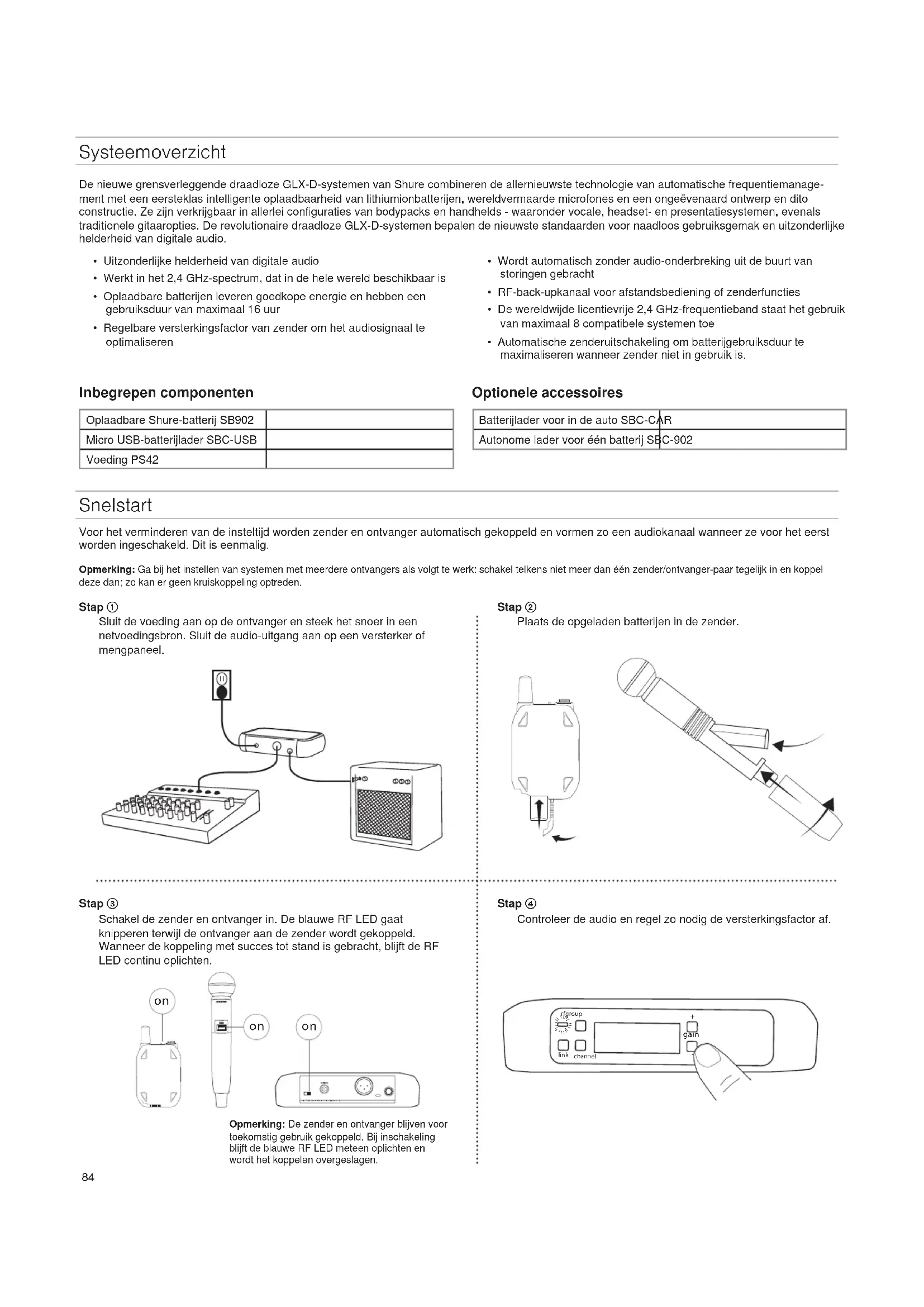

System Overview

De nieuwe grensverleggende draadloze GLX-D-systemen van Shure combineren de allernieuwste technologie van automatische frequentiemanagement met een eersteklas intelligente oplaadbaarheid van lithiumionbatterijen, wereldvermaarde microfones en een ongeëvenaard ontwerp en dito constructie. Ze zijn verkrijgbaar in allerlei configuraties van bodypacks en handhelds - waaronder vocale, headset- en presentatiesystemen, evenals traditionele gitaaropties. De revolutionaire draadloze GLX-D-systemen bepalen de nieuwste standaarden voor naadloos gebruiksgemak en uitzonderlijke helderheid van digitale audio.

• Uitzonderlijke helderheid van digitale audio
• Werkt in het 2,4 GHz-spectrum, dat in de hele wereld beschikbaar is
• Oplaadbare batterijen leveren goedkope energie en hebben een gebruiksduur van maximaal 16 uur

• Regelbare versterkingsfactor van zender om het audiosignaal te optimaliseren

• Wordt automatisch zonder audio-onderbreking uit de buurt van storingen gebracht

• RF-back-upkanaal voor afstandsbediening of zenderfuncties
• De wereldwijde licentievrije 2,4 GHz-frequentieband staat het gebruik van maximaal 8 compatibele systemen toe
• Automatische zenderuitschakeling om batterijgebruiksduur te maximaliseren wanneer zender niet in gebruik is.

Inbegrepen componenten

Oplaadbare Shure-batterij SB902
Micro USB-batterijlader SBC-USB
Voeding PS42

Optionele accessoires

Batterijlader voor in de auto SBC-CAR

Autonome lader voor één batterij SBC-902

Snelstart

Voor het verminderen van de insteltijd worden zender en ontvanger automatisch gekoppeld en vormen zo een audiokanaal wanneer ze voor het eerst worden ingeschakeld. Dit is eenmalig.

Opmerking: Ga bij het instellen van systemen met meerdere ontvangers als volgt te werk: schakel telkens niet meer dan één zender/ontvanger-paar tegelijk in en koppel deze dan; zo kan er geen kruiskoppeling optreden.

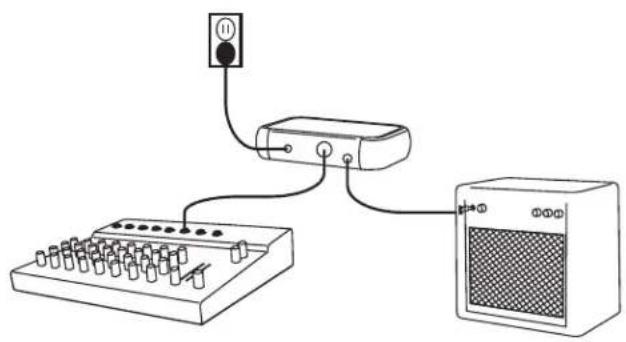

Stap ①

Sluit de voeding aan op de ontvanger en steek het snoer in een netvoedingsbron. Sluit de audio-uitgang aan op een versterker of mengpaneel.

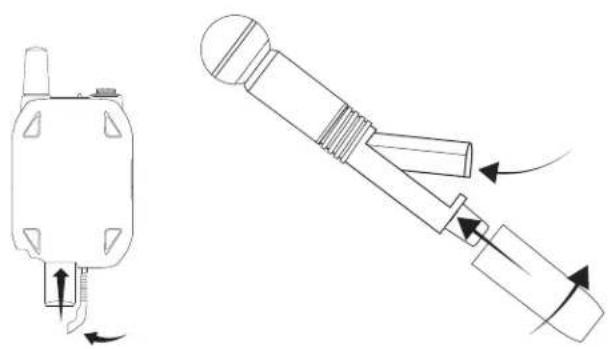

Plaats de opgeladen batterijen in de zender.

Schakel de zender en ontvanger in. De blauwe RF LED gaat knipperen terwijl de ontvanger aan de zender wordt gekoppeld. Wanneer de koppeling met succes tot stand is gebracht, blijft de RF LED continu oplichten.

on on on

Opmerking: De zender en ontvanger blijven voor toekomstig gebruik gekoppeld. Bij inschakeling blijft de blauwe RF LED meteen oplichten en wordt het koppelen overgeslagen.

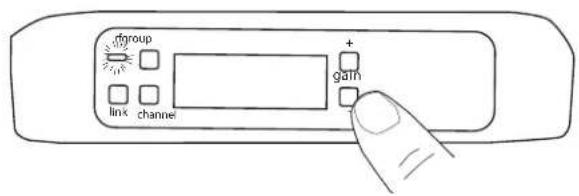

Stap ④

Controleer de audio en regel zo nodig de versterkingsfactor af.

Voor overdracht van het draadloze signaal, 2 per ontvanger.

② RF-status-LED

• AAN = gekoppelde zender is ingeschakeld
- Knipperen = bezig met zoeken naar zender
- UIT= gekoppelde zender uitgeschakeld of zender ontkoppeld

③ Knop 'group'

Houd deze twee seconden ingedrukt om handmatige groepsbewerking in te schakelen.

④ Knop 'link'

Druk hierop om de ontvanger handmatig aan een zender te koppelen of om de functie Extern-ID te activeren

⑤ Kanaal

• Druk hierop kort om een kanaalscan te starten
• Houd deze 2 seconden ingedrukt om handmatige kanaalbewerking in te schakelen

⑥ LCD-scherm

Geeft status van ontvanger en zender weer.

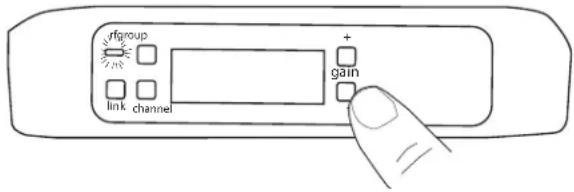

⑦ Knoppen 'gain'

Druk hierop om de zenderversterking te vergroten of te verkleinen in stappen van 1 dB.

⑧ Laadindicator batterij

Licht op wanneer de batterij zich in het laadcompartiment bevindt:

• Rood = batterij wordt opgeladen
• Groen en knippert = batterijlading > 90%
• Groen = batterij is opgeladen
- Oranje en knippert = laadfout, vervang batterij

⑨ Laadcompartiment batterij

Hiermee wordt de batterij opgeladen wanneer de ontvanger van spanning wordt voorzien.

⑩ Aan/uit-schakelaar

Hiermee wordt de unit in- of uitgeschakeld.

⑪ Voedingsconnector

Sluit de meegeleverde externe voeding van 15 V DC hierop aan.

⑫ Mic Out

De XLR-microfoonuitgangsconnector levert een audio-uitgangssignaal op microfoonniveau.

⑬ USB-poort

⑭ Instr Out

1/4" (6,35 mm) TRS-audio-uitgang. Voor aansluiting van mengpanelen, recorders en versterkers.

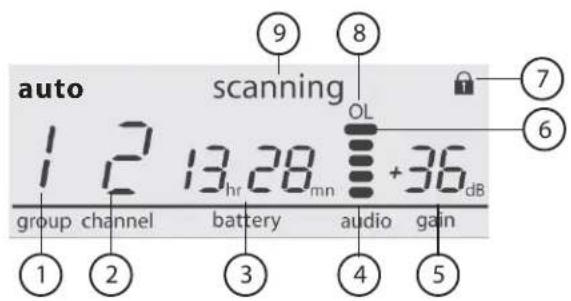

Scherm ontvanger

① Groep

Hiermee wordt de geselecteerde groep weergegeven.

② Kanaal

Hiermee wordt het geselecteerde kanaal weergegeven.

③ Gebruiksduur zenderbatterij

Geeft de resterende batterijgebruiksduur aan in uren en minuten.

Of geeft de volgende batterijstatus aan:

• CALC = berekening batterijgebruiksduur
- Lo = batterijgebruiksduur minder dan 15 minuten
- Err = vervang batterij

④ Audiometer

Geeft de signaalniveaus en -pieken van de audio aan.

⑤ Versterkingsfactor

Geeft de versterkingsinstelling (dB) van de zender weer.

⑥ OL-indicator

Duidt op audio-oversturing; verminder de versterkingsfactor.

Verschijnt wanneer de bedieningselementen van de gekoppelde zender zijn vergrendeld.

⑧ Scanning

Geeft aan dat er een scan wordt uitgevoerd.

⑨ Auto

Hiermee wordt aangegeven dat er voor de geselecteerde groep backupkanalen beschikbaar zijn.

Zenders

① Antenne

Voor overdracht van draadloos signaal.

② Status-LED

LED-kleur en -toestand geven de zenderstatus aan.

③ Aan/uit-schakelaar

Hiermee wordt de zender in-/uitgeschakeld.

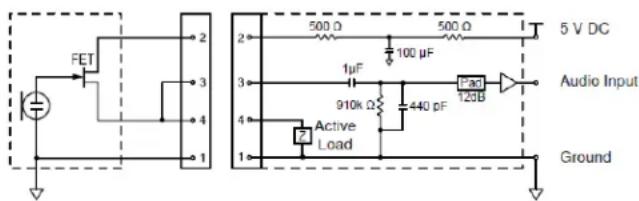

④ TA4M-ingangsconnector

Wordt aangesloten op een microfoon- of instrumentkabel met een 4-pens miniconnector (TA4F).

⑤ Micro USB-laadpoort

Wordt aangesloten op een USB-batterijlader.

⑥ Knop 'link'

• Houd deze binnen 5 seconden na inschakelen ingedrukt om de koppeling met de ontvanger handmatig te voltooien
• Druk kort op de knop om de functie Extern-ID te activeren

⑦ Batterijcompartiment

Voor 1 oplaadbare Shure-batterij.

⑧ Microfoonkop

GLXD-2-zendermodellen zijn verkrijgbaar met de volgende typen capsules: SM58, Beta 58, SM86 en Beta 87A.

Zenderstatus-LED

LED is groen tijdens normaal gebruik.

Knipperen of een verandering in de LED-kleur betekent een wijziging in de zenderstatus, zoals aangegeven in onderstaande tabel:

Kleur Toestand Status
Groen Knippert (langzaam)		zender probeert opnieuw koppeling met ontvanger te maken
Rood Aan batterijgebruiksduur		< 1 uur
Rood/groen	Knippert extern-ID actief
Oranje Knippert batterijfout, vervang batterij

De bodypackzender dragen

Klem de zender vast aan een riem of schuif een gitaarband door de klem van de zender, zoals hier wordt weergegeven.

Voor de beste resultaten moet de riem tegen de basis van de klem worden geduwd.

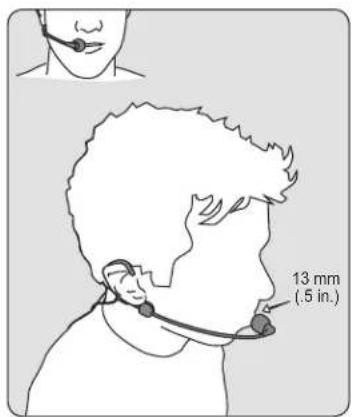

De headsetmicrofoon dragen

• Positioneer de headsetmicrofoon op 13 mm (1/2 inch) afstand van uw mondhoek.
• Positioneer een lavalier- of headsetmicrofoon zodanig dat er geen kleren, sierraden of anders dingen tegen de microfoon kunnen stoten of schuren.

De juiste microfoonplaatsing

• Houd de microfoon binnen 30 cm (12 inch) van de geluidsbron.
• Zet de microfoon dichterbij de geluidsbron voor een warmer geluid met meer bas.
  • Houd uw hand niet over het rooster heen.

Batterijen en opladen

De GLX-D-zenders worden gevoed door de oplaadbare lithium-ion Shure-batterijen SB902. Geavanceerde chemische batterijeigenschappen hebben de gebruiksduur gemaximaliseerd. Dit zonder enig geheugeneffect, waardoor batterijen vóór het opladen niet eerst moeten worden ontladen.

Aanbevolen opslagtemperatuur voor niet-gebruikte batterijen is 10 °C (50 °F) tot 25 °C (77 °F).

Opmerking: De zender laat geen RF- of audiosignalen door wanneer deze is aangesloten op de laadkabel.

De volgende batterijlaadopties zijn mogelijk:

Laadcompartiment ontvanger

De GLXD4-ontvanger heeft een ingebouwd laadcompartiment voor de zenderbatterijen.

1. Plaats de batterij in het laadcompartiment.
2. Houd de batterijlaadindicator op het voorpaneel in de gaten tot het opladen is voltooid.

SHURE GLXD4 010

Opladen via de netvoeding

1. Steek de laadkabel in de laadpoort op de zender.
2. Steek de laadkabel in een netvoedingsbron.

Opladen via een USB-poort

1. Steek de USB-laadkabel in de laadpoort op de zender.
2. Steek de kabel in een standaard USB-poort.

LED-status tijdens opladen

De volgende LED-toestanden geven de batterijstatus aan wanneer de ze-nder is aangesloten op een laadapparaat:

• Groen = opgeladen voltooid
• Groen en knippert = batterijlading > 90%
• Rood = batterij wordt opgeladen
- Oranje en knippert = batterijfout, vervang batterij

Laadtijden en gebruiksduur zender

Bepaal aan de hand van onderstaande tabel bij benadering de gebruik-sduur van de batterij gebaseerd op de duur van de laadtijd. Afgebeelde tijden zijn in uren en minuten.

Opladen via laadcompartiment van ontvanger of via de netvoeding	Opladen via USB-aansluiting	Gebruiksduur zender
0:15 0:30 max. 1:30
0:30 1:00 max. 3:00
1:00 2:00 max. 6:00
3:00 4:00 max. 16:00*

*Door opslag of te hoge temperatuur neemt de maximale gebruiksduur af.

Opmerking: GLX-D-zenders worden na ongeveer 1 uur automatisch uitgeschakeld om de batterijgebruiksduur te verlengen als er geen signaal van een gekoppelde ontvanger wordt waargenomen.

Batterijen van zender plaatsen

Bodypack-zender

1. Zet de vergrendeling in de stand open en schuif de batterijklep open.
2. Plaats de batterij in de zender.
3. Sluit de batterijklep en schuif de vergrendeling om te vergrendelen.

1. Schroef de batterijafdekking los en verwijder deze.
2. Plaats de batterij in de zender.
3. Schroef de batterijafdekking op zijn plaats terug vast.

Systemen met meerdere ontvangers

Als er meerdere draadloze audiokanalen nodig zijn, kunnen maximaal 8 GLX-D-ontvangers tegelijk in het 2,4 GHz-spectrum werken. Voor een gemakkelijke instelling zijn de beschikbare frequenties onderverdeeld in drie groepen, gebaseerd op het aantal ondersteunde ontvangers.

Alle ontvangers in het systeem moeten op dezelfde groep worden ingesteld. Bepaal voor het selecteren van een groep het totale aantal ontvangers in het systeem (kanaaltelling) en selecteer vervolgens de toepasselijke groep.

Opmerking: Voor het maximaliseren van het aantal ontvangers in de lucht, kent groep 3 geen back-upfrequenties. Groep 3 mag alleen worden gebruikt in een geregelde Wi-Fi-omgeving om storingen van onvoorziene Wi-Fi-apparaten te voorkomen.

Groep Ka	naaltelling Back-upfrequenties beschikbaar? Aantekerlingen
1 max. 4	Ja Initiële fabrieksinstelling.
2 max. 5	Ja Beste groep om te gebruiken bij storing.
3 max. 8	Nee Gebruik groep 3 alleen in een geregelde Wi-Fi-om	geving, omdat er geen back-upfrequenties beschikbaar zijn om storingen te voorkomen.

Opmerking: Als u last hebt van storing, verminder dan de afstand tussen zender en ontvanger en stel alle GLX-D-systemen in op groep 2, de meest robuuste draadloze groep.

Zie het gedeelte 'Tips om de prestaties van een draadloos systeem te verbeteren' voor meer informatie.

Ontvangers en zenders instellen

Opmerking: Schakel voordat u begint alle ontvangers en zenders uit. Schakel telkens één zender/ontvanger-paar tegelijk in en stel deze dan in, zodat er geen kruiskoppeling kan optreden.

1. Schakel de eerste ontvanger in.
2. Houd de knop 'group' ingedrukt om (indien nodig) een groep te selecteren of, als de groep al is ingesteld, druk op de knop 'channel' om voor het beste, beschikbare kanaal te scannen.
3. Schakel de eerste zender in. Het blauwe RF-lampje licht op wanneer een koppeling tot stand is gebracht.

Herhaal stappen 1-3 voor elke aanvullende ontvanger en zender. Denk eraan om elke ontvanger op dezelfde groep in te stellen.

Opmerking: Wanneer er tijdens een kanaalscan koppeltekens op het groeps- en kanaaldisplay verschijnen, geeft dit aan dat er geen beschikbare frequenties binnen de geselecteerde groep zijn. Kies een groep die meer ontvangers ondersteunt en herhaal de instellingsstappen.

Handmatig een zender aan een ontvanger koppelen

Gebruik de optie voor handmatig koppelen om de zender te wijzigen die is gekoppeld aan een ontvanger. Het wijzigen van bijvoorbeeld de gekoppelde zender van een bodypack naar een handheld zender.

1. Schakel de zender in: Houd de knop LINK binnen 5 seconden ingedrukt tot de zender-LED groen wordt en gaat knipperen.
2. Houd de knop 'link' op de ontvanger ingedrukt: De blauwe LED rf gaat knipperen en blijft vervolgens oplichten wanneer de koppeling is ingesteld.
3. Controleer de koppeling met de audio en regel zo nodig de versterkingsfactor af.

Combosystemen

Een combosysteem ontstaat wanneer twee zenders aan één ontvanger worden gekoppeld. Er kan maar één zender tegelijkertijd actief zijn om kruiskoppeling te voorkomen. De versterkingsinstelling voor elke zender kunnen onafhankelijk worden ingesteld en opgeslagen wanneer de zender actief is.

Belangrijk! U dient de gekoppelde zenders nooit tegelijkertijd in te schakelen en te gebruiken.

Schakel beide zenders uit voordat u begint.

1. Druk op de knop Groep om een groep te selecteren. De ontvanger scant automatisch de geselecteerde groep om het beste, beschikbare kanaal te vinden.
2. Schakel zender 1 in en koppel deze aan de ontvanger. Regel de versterkingsfactor af en schakel de zender dan uit.
3. Schakel zender 2 in en koppel deze aan de ontvanger. Regel de versterkingsfactor af en schakel de zender dan uit.

Overzicht 2,4 GHz-spectrum

GLX-D werkt binnen de 2,4GHz ISM-frequentieband, die wordt toegepast voor Wi-Fi, Bluetooth en andere draadloze apparaten. Het voordeel van de 2,4GHz is dat het een algemene frequentieband is die overal op de wereld licentievrij gebruikt kan worden.

Uitdagingen van 2,4GHz overwinnen

De uitdaging van de 2,4GHz is dat Wi-Fi-verkeer onvoorspelbaar kan zijn. GLX-D pakt deze uitdagingen op de volgende wijze aan:

• Geeft prioriteit aan en zendt uit op de beste 3 frequenties per kanaal (door te kiezen uit een bundel van 6 frequenties over de 2,4GHz-frequentieband)
• Herhaalt de belangrijkste informatie zodanig dat zonder audio-onderbreking één frequentie volledig kan worden weggenomen
• Voert tijdens gebruik voortdurend scans uit om alle frequenties te rangschikken (zowel actuele als back-upfrequenties)
• Wordt naadloos zonder audio-onderbreking uit de buurt van storingen naar back-upfrequenties gebracht

Kan tegelijk met Wi-Fi actief zijn

GLX-D vermijdt het voortdurende Wi-Fi-verkeer door de volledige 2,4GHz-omgeving te scannen en dan de 3 beste frequenties te selecteren waarover kan worden verzonden. Het gevolg hiervan is dat uw draadloze GLX-D-systeem betrouwbaar werkt en dat Wi-Fi-transmissies worden vermeden, aangezien die ook belangrijk kunnen zijn.

Wi-Fi-pieksignalen zijn moeilijker te de- tecteren, omdat deze onregelmatig optreden; maar, omdat bij GLX-D de belangrijkste infor- matie wordt herhaald, oefenen zelfs pieksign- alen op zeer hoge niveaus geen invloed uit op de audioprestaties.

Problematische draadloze omgevingen

Sommige omgevingen bemoeilijken de prestaties van het 2,4 GHz draadloze systeem meer dan anderen. In de meeste gevallen is de afstand tussen de zender en ontvanger verkleinen de eenvoudigste oplossing, bijvoorbeeld door de ontvangers met een vrije zichtlijn op het podium te plaatsen.

Problematische omgevingen omvatten:

• Buitenlocaties
  • Ruimten met zeer hoge plafonds
• Ruimten waar 3 of meer GLX-D-ontvangers worden gebruikt
• Ruimten waar een sterk WiFi-signaal aanwezig is
• Ruimten waar 2,4 GHz systemen worden gebruikt die niet van Shure zijn

Tips en methods om de prestaties van een draadloos systeem te verbeteren

Als u storingen of uitval ervaart, kunt u het volgende proberen:

• Scan voor het beste, beschikbare kanaal (druk op de knop 'channel')
• Verplaats de ontvanger zodanig dat er geen obstakels zijn tussen de ontvanger en de zender (inclusief het publiek)
• Wijzig alle GLX-D-systemen in Groep 2, de meest robuuste draadloze groep
• Houd de zender en ontvanger meer dan 2 meter (6 ft) uit elkaar
• Houd de afstand tussen zender en ontvanger binnen 60 meter (200 ft) - plaats ontvangers zo mogelijk binnen een zichtlijn op het podium
• Verwijder of verplaats bronnen die storingen kunnen veroorzaken in draadloze apparatuur, zoals Wi-Fi-apparaten of -hotspots, mobiele telefoons, walkietalkies, computers, mediaspelers en digitale sigaalprocessors.

• Schakel niet-essentiële Wi-Fi/bluetooth-apparaten uit en vermijd druk Wi-Fi-verkeer zoals het downloaden van grote bestanden of het bekijken van een film.

• Plaats GLX-D-ontvangers uit de buurt van niet-Shure 2,4 GHz-ontvangers

• Plaats de zender en ontvanger niet in de buurt van metaal of andere moeilijk doordringbare materialen
• Verplaats de ontvanger naar de bovenkant van het rack met apparatuur
• Laad de batterij van de zender opnieuw op of vervang deze
• Houd zenders meer dan 2 meter (6 ft) uit elkaar - dit komt minder nauw bij kleinere afstanden tussen ontvanger en zender Opmerking: Als zenders zich dichter dan 15 cm (6 inch) bij niet-GLXD-zenders of microfoonkoppen bevinden, kan hoorbare ruis optreden.
• Breng tijdens de soundcheck een markering aan op 'probleemplekken' en vraag sprekers of artiesten om die gebieden te vermijden

2,4 GHz-frequentietabellen

In de volgende tabellen zijn de ontvangerkanalen, frequenties en latentietijd voor elke groep vermeld:

Groep 1: Kanalen 1-4 (latentietijd = 4,0 ms)

Groep/kanaal Frequencies
1/1 2424 2425 2442
		2443 2462 2464
1/2 2418 2419 2448
		2450 2469 2471
1/3 2411 2413 2430
		2431 2476 2477
1/4 2405 2406 2436
		2437 2455 2457

Groep 2: Kanalen 1-5 (latentietijd = 7,3 ms)

Groep/kanaal Frequenties
2/1 2423 2424 2443
		2444 2473 2474
2/2 2404 2405 2426
		2427 2456 2457
2/3 2410 2411 2431
		2432 2448 2449
2/4 2417 2418 2451
		2452 2468 2469
2/5 2437 2438 2462
		2463 2477 2478

Groep 3: Kanalen 1-8 (latentietijd = 7,3 ms)

Groep/kanaal Frequenties
3/1	2415	2416	2443
3/2	2422	2423	2439
3/3	2426	2427	2457
3/4	2447	2448	2468
3/5	2409	2451	2452
3/6	2431	2462	2463
3/7	2404	2473	2474
3/8	2435	2477	2478

Werking

Versterkingsregeling

Verhoog of verlaag met de versterkingsknoppen op de ontvanger de versterkingsfactor van een gekoppelde zender:

• Schakel de gekoppelde zender in en druk kort op de versterkingsknoppen om de versterkingsfactor in stappen van 1 dB af te regelen
• Voor een snellere afregeling van de versterkingsfactor houdt u de versterkingsknoppen ingedrukt.

Tip: Controleer de audio en houd het audiometerniveau van de ontvanger in de gaten terwijl u de versterkingsfactor afregelt om zo signaaloversturing te voorkomen.

vfrgroup + gain link channel

Bedieningselementen vergrendelen en ontgrendelen

De bedieningselementen van ontvanger en zender kunnen worden vergrendeld om onbedoelde of onbevoegde wijzigingen aan de instellingen te voorkomen.

Opmerking: Vergrendelingen worden niet beïnvloed door in- en uitschakeling.

Bedieningselementen ontvanger vergrendelen

Houd de knoppen 'group' en 'channel' tegelijkertijd ingedrukt tot LK verschijnt op het LCD-scherm. Doe hetzelfde om te ontgrendelen.

• LK wordt weergegeven als een vergrendeld bedieningselement wordt ingedrukt
• UN wordt kort weergegeven om het ontgrendelingscommando te bevestigen

Aan/uit-schakelaar van zender vergrendelen

Begin met de zender op off in te stellen en houd dan de knop LINK ingedrukt terwijl u de zender inschakelt. Blijf de knop 'link' ingedrukt houden tot het vergrendelingspictogram verschijnt op het LCD-scherm van de ontvanger. Herhaal deze volgorde om te ontgrendelen.

Optioneel kan de aan/uit-schakelaar van de zender op afstand worden vergrendeld vanaf het voorpaneel van de ontvanger:

Houd de knoppen group en link tegelijkertijd ongeveer 2 seconden ingedrukt tot het knipperende vergrendelingspictogram verschijnt op het LCD-scherm van de ontvanger. Herhaal deze volgorde om te ontgrendelen.

Gekoppelde zenders en ontvangers met extern-ID identificeren

Gebruik de functie Extern-ID voor het identificeren van gekoppelde zender- en ontvangerparen in systemen met meerdere ontvangers. Wanneer extern-ID actief is, knippert het LCD-scherm van de ontvanger en wordt ID weergegeven. De status-LED van de bijbehorende zender knippert ongeveer 45 seconden afwisselend rood en groen.

Voor het activeren van extern-ID:

1. Druk kort op de knop 'link' op de zender of de ontvanger.
2. Het LCD-scherm van de gekoppelde ontvanger knippert en geeft ID weer en de status-LED op de gekoppelde zender knippert afwisselend rood/groen.
3. Druk om de modus extern-ID af te sluiten kort op de knop 'link' of laat de functie een time-out ondergaan.

Een groep en kanaal handmatig selecteren

Specifieke groepen en kanalen kunnen aan de ontvanger worden toegewezen in plaats van het gebruik van de automatische scanfunctie.

Opmerking: Groep 3 mag alleen worden gebruikt in een geregelde Wi-Fi-omgeving om storingen van onvoorziene Wi-Fi-apparaten te voorkomen.

Een groep selecteren

1. Houd de knop group 2 seconden ingedrukt tot het display group begint te knipperen.
2. Druk op de knop group om door de beschikbare groepen te bladeren.
3. De ontvanger slaat automatisch de geselecteerde groep op.

Een kanaal selecteren

1. Houd de knop channel 2 seconden ingedrukt tot het display channel begint te knipperen.
2. Druk op de knop channel om door de beschikbare kanalen te bladeren.
3. De ontvanger slaat automatisch het geselecteerde kanaal op.

Opmerking: Een symbool van een dubbel koppelteken-- dat op het scherm van de ontvanger wordt weergegeven tijdens een kanaalscan, geeft aan dat er geen beschikbare kanalen binnen de geselecteerde groep zijn. Kies een groep met meer kanalen en herhaal de instellingsstappen.

Probleemoplossing

Probleem Indicatorstatus Oplossing
Geen geluid of zacht geluid	RF-LED ontvanger is AAN	• Controleer alle verbindingen van het geluidssysteem of regel zo nodig de versterkingsfactor af (zie Versterkingsfactor aanpassen).• Controleer of de ontvanger is aangesloten op het mengpaneel/de versterker.
	RF-LED ontvanger is UIT	• Schakel de zender in.• Controleer of de batterijen correct zijn geplaatst.• Koppel zender en ontvanger (zie het onderwerp Koppelen).• Laad de batterij van de zender op of vervang deze.
	LCD-scherm van ontvanger is uit • Controleer of de AC-adapter goed in het stopcontact is gestoken.• Controleer of de ontvanger is ingeschakeld.
	LED-indicator zender is rood en knippert Laad de batterij van de zender op of vervang deze.
	Zender in laadapparaat geplaatst. Koppel zender los van laadapparaat.
Storing in of uitval van audio	r-f LED knippert of is uit	• Schakel de ontvanger en zender over naar een andere groep en/of een ander kanaal.• Kijk of er storingsbronnen in de buurt zijn (mobiele telefoons, Wi-Fi-toegangspunten, signaalverwerker, enz...) en schakel deze bronnen uit of verwijder ze.• Laad de batterij van de zender op of vervang deze.• Controleer of de ontvanger en zender binnen de systeemparameters zijn geplaatst.• Het systeem moet zijn opgesteld binnen het aanbevolen bereik en de ont-vanger moet uit de buurt van metalen oppervlakken staan.• Voor optimaal geluid moet de zender worden gebruikt in een ononderbro-ken lijn naar de ontvanger.
Vervorming OL-indicator verschijnt op LCD-scherm van ontvanger		Verminder de versterkingsfactor van de zender (zie Versterkingsregeling).
Verschillen in geluidsniv-eau bij het overschakelen tussen bronnen	n.v.t. Regel zo nodig de versterkingsfactor van de zender af (zie Versterkingsregeling).
Ontvanger/zender kan niet worden uitgeschakeld	Zender-LED knippert snel Bedieningselementen vergrendeld. Zie Bedieningselementen vergrendelen en ontgrendelen
Versterkingsregeling ont-vanger kan niet worden afgeregeld	n.v.t. Controleer de zender. Zender moet zijn ingeschakeld om versterkingsfactorte kunnen wijzigen.
Bedieningselementen ont-vanger kunnen niet worden afgesteld	LK verschijnt op scherm van ontvanger wanneer er knoppen worden ingedrukt	Bedieningselementen vergrendeld. Zie Bedieningselementen vergrendelen en ontgrendelen
Zender-ID-functie reageert niet	Zender-LED is groen en knippert 3 maal Bedieningselementen vergrendeld. Zie Bedieningselementen vergrendelen en ontgrendelen
Zenderinformatie verschijnt niet op het LCD-scherm van de ontvanger	n.v.t. De gekoppelde zender staat uit of de ontvanger is niet aan een zender gekoppelde.
Zender schakelt na 1 uur uit	Zenderstatus-LED is uit GLX-D-zenders worden na 1 uur automatisch uitgeschakeld om de bat-terijgebruiksduur te maximaliseren als er geen signaal van een gekoppelde ontvanger wordt waargenomen. Controleer of de gekoppelde ontvanger is ingeschakeld.

Componenten resetten

Maak gebruik van de resetfunctie als het nodig is om voor de zender of ontvanger de fabrieksinstellingen te herstellen.

Ontvanger resetten

Hiermee worden voor de ontvanger de volgende fabrieksinstellingen hersteld:

• Versterkingsniveau = standaard
- Bedieningselementen = ontgrendeld

Houd de knop link tijdens het inschakelen van de ontvanger ingedrukt tot op het LCD-scherm RE wordt weergegeven.

Opmerking: Wanneer de reset is voltooid, begint de ontvanger automatisch naar een zender te zoeken om deze te koppelen. Druk de knop 'link' van de zender binnen vijf seconden na inschakeling in en houd deze ingedrukt om de koppeling te voltooien.

Zender resetten

Hiermee worden voor de zender de volgende fabrieksinstellingen hersteld:

- Bedieningselementen = ontgrendeld

Houd de knop 'link' op de zender tijdens het inschakelen van de zender ingedrukt tot de voedings-LED uit gaat.

Wanneer de knop 'link' wordt losgelaten, begint de zender automatisch naar een beschikbare ontvanger te zoeken om deze te koppelen. Druk op de knop 'link' op een beschikbare ontvanger om deze opnieuw te koppelen.

Productgegevens

Afstemmingsbandbreedte

2400–2483,5 MHz

Werkbereik

60 m (200 ft) normaal

Opmerking: Werkelijk bereik is afhankelijk van RF-signaalabsorptie, -reflectie en -interferentie.

Zendmodus

Frequentieverspringing

Audiofrequentiekarakteristiek

20 Hz - 20 kHz

Opmerking: Afhankelijk van microfoontype

Dynamisch bereik

120 dB, A-gewogen

RF-gevoeligheid

-88 dBm, normaal

Bedrijfstemperatuurbereik

-18°C (0°F) tot 57°C (135°F)

Opmerking: Batterijeigenschappen kunnen dit bereik beperken.

Opslagtemperatuurbereik

-29°C (-20°F) tot 74°C (165°F)

Polariteit

Een positieve druk op het microfoonmembraan (of een positieve spanning op de punt van de WA302-steekplug) resulteert in een positieve spanning op pen 2 (ten opzichte van pen 3 van de laagohmige uitgang) en de punt van de hoogohmige 1/4-inch uitgang.

Batterijgebruiksduur

Max. 16 uur

GLXD4

Afmetingen

40 x 183 x 117 mm (1,6 x 7,2 x 4,6 in.), H x B x D

Gewicht

286 g (10,1 oz.) zonder batterijen

Behuizing

Gegoten plastic

Voedingsvereisten

14 tot 18 V DC (Punt positief ten opzichte van ring), 550 mA

Parasitaire onderdrukking

35 dB, normaal

Versterkingsregelbereik

-20 tot 40 dB in stappen van 1 dB

Bescherming fantoomvoeding

Ja

Pentoewijzingen

XLR-uitgang	1=massa, 2=signaalvoerend, 3=spanningsloos
6,35 mm (1/4") connector	Punt=audio, ring=geen audio, mantel=massa

Antenne-ingang ontvanger

Impedantie

50 Ω

Antennetype

Dipoolantenne van 12 golflengte, niet-verwijderbaar

Maximaal ingangsniveau

-20 dBm

Uitgangsaansluitingen

Configuratie

XLR-uitgang	Impedantie-gebalanceerd
6,35 mm (1/4") uitgang	Impedantie-gebalanceerd

Impedantie

XLR-uitgang	100 Ω
6,35 mm (1/4") uitgang	100 Ω(50 Ω, Ongebalanceerd)

Maximaal audio-uitgangsniveau

3,7 V Oplaadbaar lithium-ion

Behuizing

Gegoten metaal, Zwarte poederlak

Ingangsimpedantie

900 kΩ

RF-uitgangsvermogen

10 mW E.I.R.P. max.

Zenderingang

Connector

1	massa (kabelafscherming)
2	+ 5 V voorspanning
3	audio
4	Verbonden via actieve belasting met massa (Aan instrumentadapterkabel, pen 4 zweeft)

TA4M Connector

FET 2 3 4 1 2 500 Ω 100 μF 500 Ω 1μF 910k Ω 440 pF Pad 120B 5 V DC Audio Input 7 Active Load Ground

Afmetingen

3,7 V Oplaadbaar lithium-ion

RF-uitgangsvermogen

10 mW E.I.R.P. max.

Maximaal ingangsniveau

SM58	146 dB SPL
BETA 58	147 dB SPL
SM86	143 dB SPL
BETA 87A	147 dB SPL

Certificering

Dit apparaat voldoet aan deel 15 van de FCC-regelgeving. Het gebruik is onderhevig aan de volgende twee voorwaarden: (1) Dit apparaat mag geen schadelijke storing veroorzaken en (2) dit apparaat moet elke ontvangen storing accepteren, inclusief storing die ongewenste werking tot gevolg kan hebben.

Voldoet aan de volgende normen: EN 300 328, EN 301.489 Deel 1 en 9, EN60065.

Voldoet aan de essentiële vereisten van de volgende Europese Richtlijnen:

• R&TTE-richtlijn 99/5/EG
• WEEE-richtlijn 2002/96/EG zoals gewijzigd door 2008/34/EG
• RoHS-richtlijn 2002/95/EG zoals gewijzigd door 2008/35/EG
Opmerking: Houd u aan het lokale recyclingschema voor elektronisch afval.

Gecertificeerd door IC in Canada onder RSS-210 en RSS-GEN.

IC: 616A-GLXD1, 616A-GLXD2, 616A-GLXD4

Gecertificeerd onder FCC-deel 15.

Dit apparaat voldoet aan de RSS-norm(en) voor licentievrijstelling van Industry Canada. Voldoet aan de eisen van de Europese richtlijnen: R&TTE richtlijn 99/5/EG, WEEE richtlijn 2002/96/EG aangevuld met 2008/34/EG, RoHS richtlijn 2002/95/EG aangevuld met 2008/35/EG. Volg de locale regelgeving voor het ontzorgen van elektronisch afval. Voldoet aan de eisen van de volgende standaardiseringen EN 300 328, EN300 422 deel 1 en deel 2, EN 301 489 deel 1 en deel 9, EN 60065. Gebruik van dit apparaat is onderhevig aan de volgende twee voorwaarden: (1) dit apparaat mag geen storing veroorzaken en (2) dit apparaat moet elke storing accepteren, inclusief storing die ongewenste werking van het apparaat tot gevolg kan hebben.

De CE-conformiteitsverklaring kan worden verkregen van Shure Incorporated of een van haar Europese vertegenwoordigers. Bezoek www.shure.nl voor contactinformatie

De CE-conformiteitsverklaring kan worden verkregen via: www.shure.com/europe/compliance

Erkende Europese vertegenwoordiger:

Shure Europe GmbH

Hoofdkantoren in Europa, Midden-Oosten en Afrika

Afdeling: EMEA-goedkeuring

Jakob-Dieffenbacher-Str. 12

75031 Eppingen, Duitsland

Telefoon: 49-7262-92 49 0

Fax: [phone]

E-mail: [e-mail]

Informatie voor de gebruiker

Deze apparatuur is getest en goed bevonden volgens de limieten van een digitaal apparaat van klasse B, conform deel 15 van de FCC-regelgeving. Deze limieten zijn bedoeld als aanvaardbare bescherming tegen schadelijke interferentie bij plaatsing in woonwijken. Deze apparatuur genereert en gebruikt hoogfrequente energie, kan deze ook uitstralen en kan, indien niet geplaatst en gebruikt in overeenstemming met de instructies, schadelijke interferentie aan radiocommunicatie veroorzaken. Er is echter geen garantie dat in specifieke installaties geen storingen kunnen optreden. Als deze apparatuur schadelijke interferentie in radio- of televisieontvangst veroorzaakt, wat kan worden vastgesteld door het apparaat uit- en weer in te schakelen, wordt de gebruiker geadviseerd om de storing te corrigeren door een of meer van onderstaande maatregelen:

• Richt de ontvangstantenne opnieuw of plaats deze ergens anders.
• Vergroot de scheidingsafstand tussen het apparaat en de ontvanger.
• Sluit het apparaat aan op een contactdoos van een ander circuit dan dat waarop de ontvanger is aangesloten.
• Vraag de dealer of een ervaren radio/TV-monteur om hulp.

SHURE®
