РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GLXD4 SHURE

ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

1. ПРОЧИТАЙТЕ эти инструкции.

2. СОХРАНИТЕ эти инструкции

3. ОБРАЩАЙТЕ ВНИМАНИЕ на все предупреждения.

4. СПЕЛУЙТЕ ВСЕМ ИНЕТРУКЦИЯМ

5. НЕ пользоваться этим прибором вблизи воды

6. ЧИСТИТЕ ТОЛЬКО сухой тканью.

7. НЕ закрывайте никакие вентиляционные отверстия. Оставляйте расстояния, нужные для достаточной вентиляции, и выполняйте установку в соответствии с инструкциями изготовителл.

8. НЕ устанавливайте вблизи каких бы то ни было источников тепла — открытого пламени, радиаторов, обогревателей, печей или других приборов (включая усипители), выделяющих тепло. Не помещайте на изделие источники открытого пламени.

9. НЕ пренобрегайте защитными свойствами поляризованной или заземляющей вилки. Поляризованная вилка имеет два ножевых контакта, из которых один шире другого. Заземлющаев вилка имеет два ножевых контакта и третий, заземляющий, штырь. Болюо ширский контакт или третий штырь предусматриваются для безопасности. Если вилка прибора не подходит к вашей розетке, обратитесь к электрику для замены розетки уставовшей конструкции.

10. ЗАЩИТИТЕ силовой шнур, чтобы на него не наступали и чтобы он не был пережат, особенно в местах подсоединения к вилкам, розеткам и в месте выхода из прибор

11. ИСПОЛЬЗУЙТЕ ТОЛЬКО те принадлежности и приспособления, которые предусмотрены изготовителем.

12. ИСПОЛЬЗУИТЕ только с тележкой, стендом, штативом, кронштейном или стопом, которые предусмотрены изготовителем или налухо прикреплены к прибору. При использовании тележки будьте осторожны, когда передвигает тележку вместе с прибору — переворачивание может привести к травме.

13. ОТСОЕДИНЯЙТЕ прибор ОТ СЕТИ во время грозы или если он не используется длительное время.

14. ПОРУЧИТЕ все обслуживание квалифицированному техническому персоналу. Обслуживание требуется при каком-либо повреждении прибора, например, при повреждении шнура питания или вилки, если на прибор была пропита жидкость или на него упал какой-либо предмет, если прибор подвергся воздействию дожда или сырости, не функционирует нормально или если он падал.

15. НЕ допускайте попадания на прибор капель или брызг. НЕ ставьте на прибор сосуды с жидкостью, например, вазы.

16. Вилка электропитания или штепсель прибора должны быть легко доступны.

17. Уровень воздушного шума этого аппарата не превышает 70 дБ (А).

18. Аппараты конструкции КЛАССА I необходимо подсоединять к СЕТЕВОЙ розетке с защитным соединением для раземления.

19. Чтобы уменьшить риск возгорания или поражения электрическим током, не допускайте попадания на этот аппарат дожде или впаги.

20. Не пытайтесь вносить изменения в это изделие. Это может привести к травме и (или) выходу изделия из строя.

21. Эксплуатируйте это изделие в указанном диапазоне рабочих температур.

Этот знак показывает, что внутри прибора имеется опасное напряжение, создающее риск электрического удара.

Этот знак показывает, что в сопроводительной документации к прибору есть важные указания по его эксплуатации и обслуживанию.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

ВНИМАНИЕ: Неправильная замена батарейки может привести к взрыву. Используйте только батарейки, совместимые с Shure.

ВНИМАНИЕ: Не подвергайте батарейные блоки питания чрезмерному нагреву от солнца, открытого пламени и т.п.

ВНИМАНИЕ

• Батарейные блоки питания могут взрываться или выделять токсичные материалы. Остерегайтесь ожогов или возгорания. Батарейки нельзя вскрывать, раздавливать, модифицировать, разбирать, нагревать выше 60 °C или сжигать.
  • Следуйте инструкциям изготовителя
• Ни в коем случае не берите батарейки в рот. При проглатывании обратитесь к врачу или в местный токсикологический центр
• Не замыкайте батарейки накоротко; это может привести к ожогам или возгоранию
• Не заряжайте и не используйте батарейки ни в каких изделиях, кроме указанных изделий Shure
• Утилизируйте батарейки надлежащим образом. По вопросам надлежащей утилизации использованных батареек обращайтесь к местному поставщику

Примечание.

• Данное оборудование предназначается для использования в профессиональных музыкальных выступлениях.
• Данные о соответствии требованиям ЭМС основаны на использовании входящих в комплект и рекомендуемых типов кабелей. Использование кабелей других типов может ухудшить характеристики ЭМС.
• Настоящее зарядное устройство следует использовать только с теми зарядными модулями и батарейками Shure, для которых оно предназначено. Использование устройства с другими модулями и батарейками может привести к увеличению опасности возгорания или взрыва.
• Изменения или модификации, не получившие специального утверждения Shure Incorporated, могут лишить вас права эксплуатировать это оборудование.

Примечание. Используйте только с блоком питания, входящим в комплект, или эквивалентным устройством, утвержденным Shure.

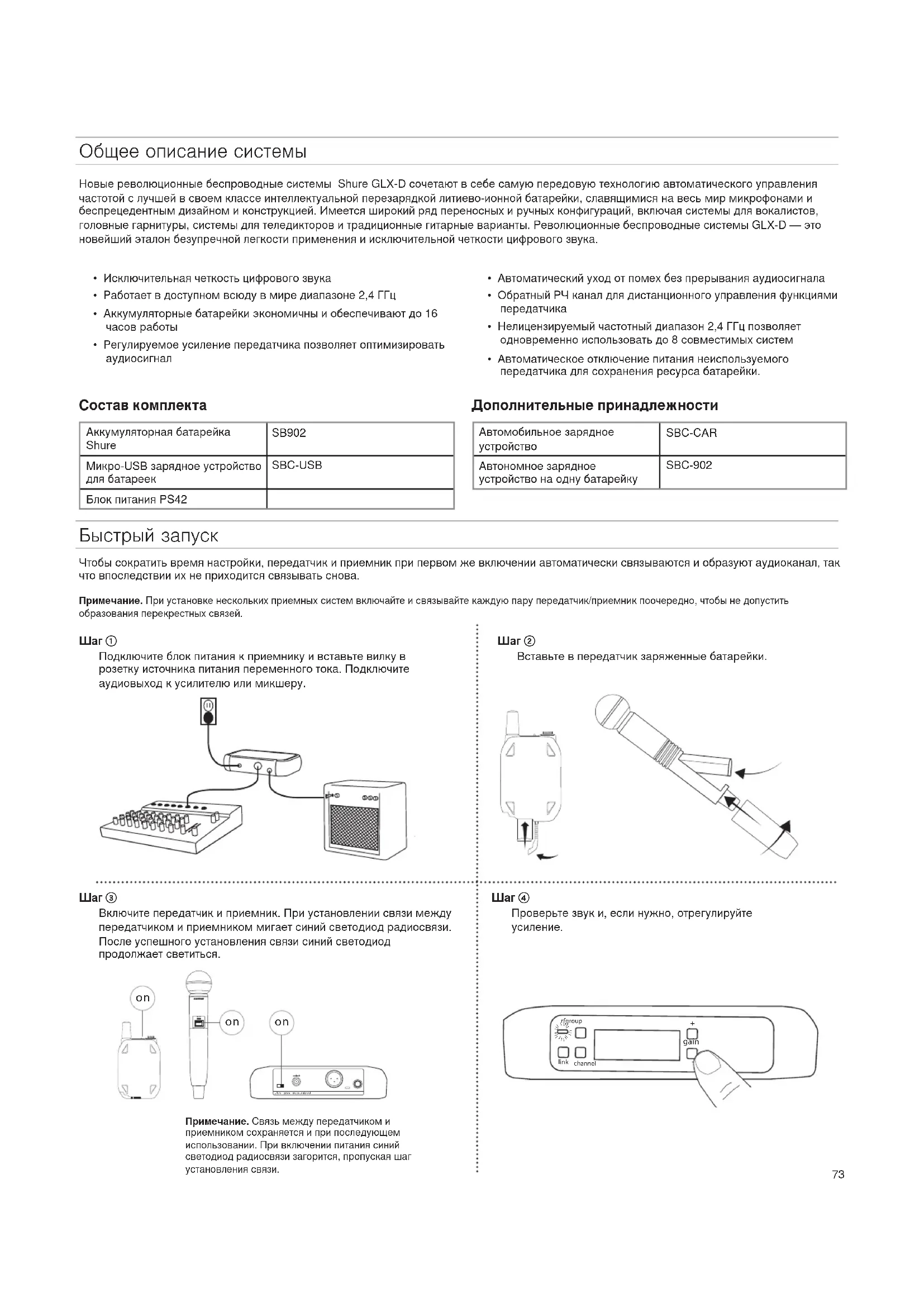

Общее описание системы

Новые революционные беспроводные системы Shure GLX-D сочетают в себе самую передовую технологию автоматического управления частотой с лучшей в своем классе интеллектуальной перезарядкой литиево-ионной батарейки, славящимися на весь мир микрофонами и беспрецедентным дизайном и конструкцией. Имеется широкий ряд переносных и ручных конфигураций, включая системы для вокалистов, головные гарнитуры, системы для теледикторов и традиционные гитарные варианты. Революционные беспроводные системы GLX-D — это новейший эталон безупречной легкости применения и исключительной четкости цифрового звука.

• Исключительная четкость цифрового звука
• Работает в доступном всюду в мире диапазоне 2,4 ГГц
• Аккумуляторные батарейки экономичны и обеспечивают до 16 часов работы
• Регулируемое усиление передатчика позволяет оптимизировать аудиосигнал

• Автоматический уход от помех без прерывания аудиосигнала
- Обратный РЧ канал для дистанционного управления функциями передатчика
- Нелицензируемый частотный диапазон 2,4 ГГц позволяет одновременно использовать до 8 совместимых систем
- Автоматическое отключение питания неиспользуемого передатчика для сохранения ресурса батарейки.

Состав комплекта

Аккумуляторная батарейка Shure	SB902
Микро-USB зарядное устройство для батареек	SBC-USB
Блок питания PS42

Дополнительные принадлежности

Автомобильное зарядное устройство	SBC-CAR
Автономное зарядное устройство на одну батарейку	SBC-902

Быстрый запуск

Чтобы сократить время настройки, передатчик и приемник при первом же включении автоматически связываются и образуют аудиоканал, так что впоследствии их не приходится связывать снова.

Примечание. При установке нескольких приемных систем включайте и связывайте каждую пару передатчик/приемник поочередно, чтобы не допустить образования перекрестных связей.

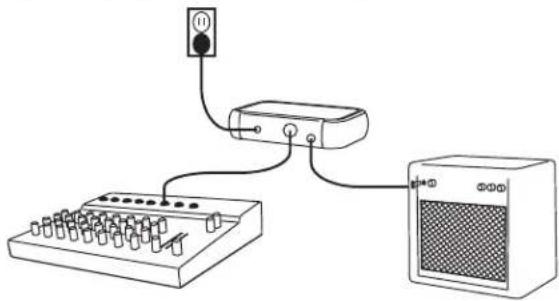

War ①

Подключите блок питания к приемнику и вставьте вилку в розетку источника питания переменного тока. Подключите аудиовыход к усилителю или микшеру.

Вставьте в передатчик заряженные батарейки.

Включите передатчик и приемник. При установлении связи между передатчиком и приемником мигает синий светодиод радиосвязи. После успешного установления связи синий светодиод продолжает светиться.

on on on

Примечание. Связь между передатчиком и приемником сохраняется и при последующем использовании. При включении питания синий светодиод радиосвязи загорится, пропуская шаг установления связи.

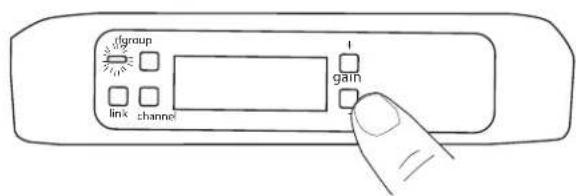

War ④

Проверьте звук и, если нужно, отрегулируйте усиление.

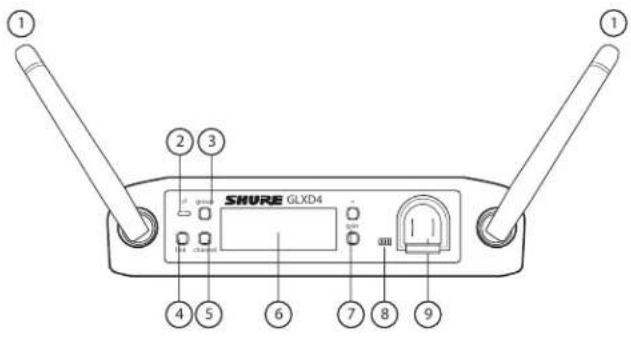

Органы управления и разъемы приемника GLXD4

SHURE GLXD4 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

Передняя панель

Две на приемник, передают беспроводной сигнал.

② Светодиод радиосвязи

• Горит: связанный передатчик включен
• Мигает: идет поиск передатчика
- Выключен: связанный передатчик выключен или связь не установлена.

③ Кнопка группы

Для редактирования группы вручную нажмите и удерживайте две секунды.

④ Кнопка установления связи

Нажмите, чтобы вручную связать приемник с передатчиком или активировать функцию дистанционной идентификации

⑤ Канал

• Кратковременным нажатием запускается сканирование
  каналов
• Для редактирования канала вручную нажмите и удерживайте две секунды

⑥ ЖК дисплей

Показывает состояние приемника и передатчика.

⑦ Кнопки усиления

Нажимайте, чтобы увеличивать или уменьшать усиление передатчика с шагом 1 дБ.

⑧ Индикатор зарядки батарейки

Светится, когда батарейка находится в зарядном гнезде:

• Красный — батарейка заряжается
  • Мигающий зеленый — заряд батарейки больше 90%
  • Зеленый — батарейка заряжена
  • Мигающий желтый — сбой зарядки, замените батарейку

⑨ Зарядное гнездо

Заряжает батарейку передатчика при включенном приемнике.

⑩ Выключатель питания

Включает и выключает устройство.

Разъем питания

Подключение входящего в комплект внешнего источника питания 15 В пост. тока.

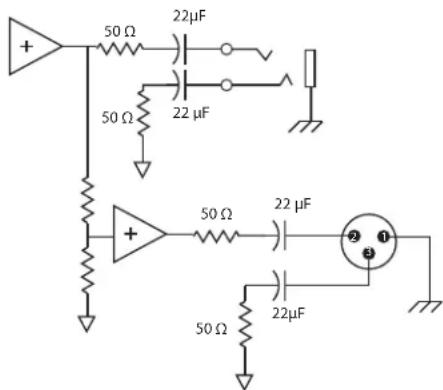

⑫ Выход микрофона

Выходное гнездо XLR аудиовыхода уровня микрофона.

⑬ Порт USB

⑭ Выход инструмента

Аудиовыход TRS 6,35 мм. Для подключения микшеров, записывающих устройств и усилителей.

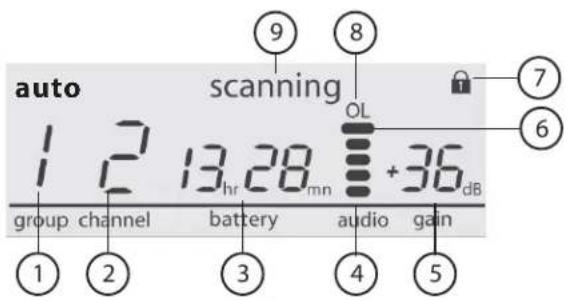

Экран приемника

① Группа

Показывает выбранную группу.

② Канал

Показывает выбранный канал.

③ Ресурс батарейки передатчика

Оставшееся время работы батарейки в часах и минутах.

Или же показывает состояние батарейки:

• CALC — расчетный ресурс батарейки

• Lo — ресурс меньше 15 мин.

- Err — замените батарейки

④ Аудиометр

Показывает уровни и пики аудиосигнала.

⑤ Усиление

Показывает настройку усиления передатчика (дБ).

⑥ OL — индикатор перегрузки

Показывает перегрузку аудиоканала. Уменьшите усиление.

⑦ Передатчик блокирован

Выводится, когда органы управления передатчика, связанного с приемником, блокированы.

⑧ Сканирование

Показывает, что идет сканирование.

⑨ АВТО

Означает, что в выбранной группе доступны резервные каналы.

Передатчики

① Антенна

Передает беспроводной сигнал.

② Светодиод состояния

Цвет и состояние светодиода показывают состояние передатчика.

③ Выключатель питания

Включает и выключает передатчик.

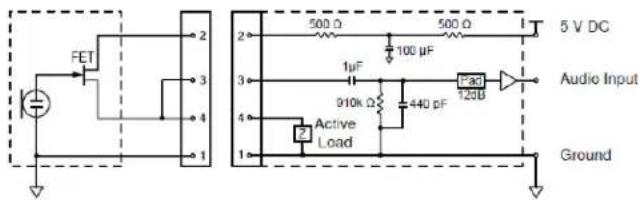

④ Входное гнездо ТА4М

Подключение 4-контактного миниатюрного разъема (TA4F) микрофона или инструментального кабеля.

⑤ Зарядный порт микро-USB

Подключение зарядного устройства USB.

⑥ Кнопка связи

- После включения питания нажмите и удерживайте 5 секунд, чтобы установить связь с приемником

- Мгновенное нажатие активирует функцию дистанционной идентификации

⑦ Отсек для батарейки

Вмещает 1 аккумуляторную батарейку Shure.

⑧ Микрофонная головка

Для передатчиков GLXD-2 имеются головки следующих типов: SM58, Beta 58, SM86, Beta 87A.

Светодиод состояния передатчика

При нормальной работе светодиод зеленый.

Цвет или мигание светодиода указывают на изменение состояния передатчика (см. таблицу):

Цвет Режим светодиода Состояние передатчика
Зеленый Мигает (медленно) Передатчик пытаетсявосстановить связь с приемником
Мигает (быстро) Поиск приемника несвязаннымпередатчиком
Мигает 3 раза При нажатии выключателяпитания показывает, чтопередатчик блокирован
Красный Светится постоянно Ресурс батарейки меньше 1 ч
Мигает Ресурс батарейки меньше 30 мин
Красный/зеленый	Мигает Активна дистанционнаяидентификация
Желтый Мигает Неисправна батарейка, заменитебатарейку

Крепление переносного передатчика

Пристегните передатчик зажимом к ремню или проденьте через зажим передатчика ленту гитары, как показано на рисунке.

Для надежного крепления прижмите ремень к основанию зажима.

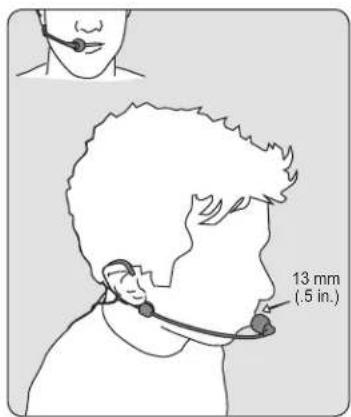

Как пользоваться головным микрофоном

• Установите головной микрофон на расстоянии 13 мм от угла рта.
• Устанавливайте петличный и головной микрофоны таким образом, чтобы одежда, украшения и другие предметы не терлись о микрофон.

Правильное положение микрофона

• Держите микрофон на расстоянии 30 см от источника звука.
• Чтобы получить более теплое звучание с увеличенным присутствием басов, приблизьте микрофон к источнику звука.
• Не закрывайте решетку рукой.

Батарейки и зарядка

Питание передатчиков GLX-D осуществляется от аккумуляторной литиево-ионной батарейки Shure SB902. Усовершенствованный химический состав батарейки максимально увеличивает время работы при нулевом эффекте памяти, Это исключает необходимость разряжать батарейку перед зарядкой.

Когда батарейка не используется, рекомендуется хранить ее при температуре 10°C – 25°C.

Примечание. Когда передатчик подсоединен к зарядному кабелю, он не пропускает РЧ или аудио сигналы.

Существуют следующие варианты зарядки батареек.

Зарядное гнездо приемника

В приемнике GLXD4 предусмотрено встроенное гнездо для зарядки батареек передатчика.

1. Вставьте батарейку в зарядное гнездо.

2. Пока зарядка не закончится, следите за индикатором зарядки батарейки на передней панели.

Зарядка от блока питания переменного тока

1. Вставьте зарядный кабель в зарядный порт передатчика.

2. Вставьте зарядный кабель в блок питания переменного тока.

Зарядка через порт USB

1. Вставьте зарядный USB-кабель в зарядный порт передатчика.
2. Вставьте кабель в стандартный порт USB.

Светодиод состояния при зарядке

Светодиод передатчика, подключенного к зарядному устройству, следующим образом сообщает о состоянии батарейки:

• Зеленый — зарядка закончена
• Мигающий зеленый — заряд батарейки больше 90%
- Красный — батарейка заряжается
- Мигающий желтый — батарейка неисправна, замените батарейку

Время зарядки и ресурс батарейки

Следующая таблица позволяет приблизительно определить ресурс батарейки в зависимости от времени зарядки. Время приводится в часах и минутах.

Зарядка в зарядном гнезде или от блока питания переменного тока	Зарядка через USB Время работы передатчика
0:15 0:30 до 1:30
0:30 1:00 до 3:00
1:00 2:00 до 6:00
3:00 4:00 до 16:00

*Хранение или чрезмерное тепло сокращают максимальное время работы.

Примечание. Для сохранения ресурса батарейки при отсутствии сигнала от связанного приемника в течение приблизительно 1 часа передатчики GLX-D автоматически выключаются.

Установка батарейки в передатчик

Переносной передатчик

1. Переведите запор в положение ореп и сдвиньте дверцу отсека для батарейки.
2. Вставьте батарейку в передатчик.
3. Закройте дверцу отсека для батарейки и сдвиньте запор в положение блокировки.

1. Отвинтите и снимите верхнюю крышку.
2. Вставьте батарейку в передатчик.
3. Установите и затяните крышку батарейки.

Системы с несколькими приемниками

Если требуются несколько беспроводных аудиоканалов, то в спектре 2,4 ГГц можно одновременно использовать до 8 приемников GLX-D. Для облегчения настройки доступные частоты делятся на три группы в зависимости от числа поддерживаемых приемников.

Все приемники системы должны быть включены в одну группу. Чтобы выбрать группу, определите общее число приемников в системе (число каналов), а затем выберите подходящую группу.

Примечание. Чтобы максимально увеличить число одновременно работающих приемников, группа 3 не содержит резервных частот. Группу 3 следует использовать только в контролируемой Wi-Fi-среде, чтобы не допустить помех от неожиданно появляющихся Wi-Fi-устройств.

Группа Число каналов Есть резервные частоты? Примечания
1 До 4 Да Первоначальная заводская настройка.
2 До 5 Да Наилучшая группа, которую следует использовать при наличии помех.
3 До 8 Нет Используйте группу 3 только в контролируемой			Wi-Fi-среде, так как в этой группенет резервных частот, позволяющих избежать помех.

Примечание. Если вы обнаруживаете помехи, уменьшите расстояние между передатчиком и приемником и переведите все системы GLX-D в группу 2, наиболее помехоустойчивую беспроводную группу.

Дополнительные сведения см. «Советы по улучшению работы беспроводной системы».

Настройка приемников и передатчиков

Примечание. Прежде всего, выключите все приемники и передатчики. Включайте и связывайте каждую пару передатчик/приемник поочередно, чтобы не допустить образования перекрестных связей..

1. Включите первый приемник.
2. Нажмите и удерживайте кнопку группы, чтобы выбрать группу (если это нужно). Если группа уже выбрана, нажмите кнопку канала, чтобы найти лучший свободный канал.
3. Включите первый передатчик. Когда связь установится, загорится синий светодиод радиосвязи.

Повторите шаги 1-3 для каждой следующей пары приемник – передатчик. Помните, что все приемники должны входить в одну и ту же группу.

Примечание. Черточки, появляющиеся на дисплее вместо группы и канала при сканировании каналов, означают, что в выбранной группе нет свободных частот. Выберите группу, поддерживающую больше приемников, и повторите настройку.

Связывание передатчика с приемником вручную

Чтобы заменить передатчик, связанный с приемником, воспользуйтесь ручным вариантом связывания. Можно, например, заменить переносной передатчик ручным.

1. Включите передатчик. В течение 5 нажмите и удерживайте кнопку LINK, пока не замигает зеленый светодиод передатчика.
2. Нажмите и отпустите кнопку связи на приемнике. Синий светодиод rf начнет мигать. Когда связь установится, он будет светиться постоянно.
3. Проверьте аудиосвязь, чтобы убедиться в наличии канала. Если нужно, подстройте усиление.

Комбинированные системы

Комбинированная система создается связыванием двух передатчиков с одним приемником. Во избежание перекрестных помех в каждый данный момент может действовать только один передатчик. Усиление каждого передатчика настраивается и запоминается независимо, когда этот передатчик активен.

Важно! Не включайте и не используйте оба связанных передатчика одновременно.

Перед началом выключите оба передатчика.

1. Нажмите кнопку группы, чтобы выбрать группу. Приемник автоматически сканирует выбранную группу в поиске наилучшего доступного канала.
2. Включите передатчик 1 и синхронизируйте с приемником. Настройте усиление и выключите передатчик.
3. Включите передатчик 2 и свяжите его с приемником. Настройте усиление и выключите передатчик.

Спектр 2.4 ГГц

GLX-D работает в ISM диапазоне 2,4 ГГц, который используется системами Wi-Fi, Bluetooth и другими беспроводными устройствами. Достоинство диапазона 2,4 ГГц состоит в том, что он может использоваться где угодно в мире и не требует лицензирования.

Преодоление проблем, связанных с 2,4 ГГц

Проблема с диапазоном 2,4 ГГц — это непредсказуемость трафика Wi-Fi. GLX-D преодолевает эту проблему следующими способами:

• Устанавливает приоритеты частот и передает на 3 лучших частотах канала (выбираемых из фонда, содержащего 6 частот диапазона 2.4 ГГц)
  • Повторяет важнейшую информацию таким образом, что одна частота может быть полностью исключена без прерывания аудиосигнала
• Во время работы непрерывно сканирует частоты (текущие рабочие и резервные) для установления приоритетов
• Прозрачным образом переходит от помех на резервные частоты без прерывания аудиосигнала

Сосуществование с Wi-Fi

GLX-D обходит непрерывный трафик Wi-Fi, сканируя весь спектр 2,4 ГГц и выбирая для передачи 3 наилучшие частоты. Результат — надежная работа беспроводной системы GLX-D и отсутствие помех передачам Wi-Fi, которые тоже могут быть важными.

Пакетную передачу кадров Wi-Fi обнаружить труднее, поскольку она происходит периодически; однако поскольку GLX-D повторяет наиболее важную информацию, даже пакеты очень высокой плотности не влияют на качество звука.

Трудные условия для беспроводного соединения

В некоторых условиях работа беспроводных систем на частоте 2,4 ГГц может быть затруднена. Простейшим решением в такой ситуации является уменьшение расстояния между передатчиком и приемником, например размещение приемников на сцене в пределах прямой видимости.

К трудным относятся следующие условия

• Открытые пространства
• Очень высокие потолки
• Использование трех и более приемников GLX-D
  • Сильное присутствие Wi-Fi
• Использование других систем, кроме марки Shure, на частоте 2,4 ГГц

Советы и способы улучшения работы беспроводной системы

Если при работе беспроводной системы возникают помехи или пропадание звука, попробуйте сделать следующее:

• Сканируйте каналы, чтобы найти наилучший свободный канал (нажмите кнопку channel)
• Переместите приемник, чтобы между ним и передатчиком не было никаких препятствий (включая аудиторию)
  • Переведите все системы GLX-D в группу 2, наиболее надежную беспроводную группу
• Разнесите передатчик и приемник не больше чем на 2 м
• Сохраняйте расстояние между передатчиком и приемником в пределах 60 м — если возможно, поместите приемники на сцене в пределах поля зрения
• Уберите или переместите находящиеся поблизости источники помех — устройства Wi-Fi или точки доступа, сотовые телефоны, рации, компьютеры, плееры и цифровые процессоры сигналов

• Блокируйте второстепенные устройства Wi-Fi и Bluetooth и избегайте действий, требующих напряженного трафика Wi-Fi, таких как загрузка файлов или просмотр фильмов.

• Располагайте приемники GLX-D подальше от приемников диапазона 2,4 ГГц других изготовителей

• Старайтесь не размещать передатчик и приемник поблизости от металла или других плотных материалов
  • Переместите приемник на самый верх стойки оборудования
  • Перезарядите или замените батарейку передатчика
• Разнесите передатчики больше чем на 2 м — при меньших расстояниях между приемником и передатчиком это требование менее критично
  Примечание. Если передатчик находится меньше чем в 15 см от передатчиков или микрофонов, не относящихся к системе GLXD, возможен звукочастотный шум.
• При проверке звука отметьте проблемные участки и попросите выступающих или артистов избегать этих мест

Таблицы частот диапазона 2,4 ГГц

В следующих таблицах приводятся каналы приемников, частоты и задержки для каждой группы.

Группа 1: каналы 1-4 (задержка 4,0 мс)

Группа/канал Частоты
1/1 2424	2425	2442	2443 2462 2464
1/2 2418	2419	2448	2450 2469 2471
1/3 2411	2413	2430	2431 2476 2477
1/4 2405	2406	2436	2437 2455 2457

Группа 2: каналы 1-5 (задержка 7,3 мс)

Группа/канал Частоны
2/1 2423	2424	2443	2444 2473 2474
2/2 2404	2405	2426	2427 2456 2457
2/3 2410	2411	2431	2432 2448 2449
2/4 2417	2418	2451	2452 2468 2469
2/5 2437	2438	2462	2463 2477 2478

Группа 3: каналы 1-8 (задержка 7,3 мс)

Группа/канал Частоты
3/1	2415	2416	2443
3/2	2422	2423	2439
3/3	2426	2427	2457
3/4	2447	2448	2468
3/5	2409	2451	2452
3/6	2431	2462	2463
3/7	2404	2473	2474
3/8	2435	2477	2478

Настройка усиления

Увеличивайте или уменьшайте усиление связанного передатчика кнопками усиления на приемнике:

• Включите связанный передатчик и краткими нажатиями кнопок настраивайте усиление с шагом 1 дБ
• Для быстрой настройки усиления нажмите и удерживайте кнопки усиления

Совет: При настройке усиления следите за сигналом по измерителю уровня аудиосигнала, чтобы не допустить перегрузки.

vfrgroup + gain link channel

Блокирование и разблокирование управления

Органы управления приемника и передатчика можно блокировать, чтобы предотвратить случайные или неразрешенные изменения настроек.

Примечание. Включение и выключение питания не влияет на блокирование.

Блокирование органов управления приемника

Одновременно нажмите и удерживайте кнопки группы и канала, пока на ЖКД не появится LК. Повторите, чтобы разблокировать.

• Если нажать блокированную кнопку, на экране появляется LK
• Выполнение команды разблокирования подтверждается сообщением UN

Блокирование выключателя питания передатчика

Выключите передатчик (off). Нажав и удерживая кнопку LINK, включите передатчик. Продолжайте удерживать кнопку связи, пока на ЖКД приемника не появится значок замка. Для разблокирования повторите эту последовательность.

Можно также блокировать выключатель питания передатчика дистанционно, с передней панели приемника:

Одновременно нажмите и удерживайте приблизительно 2 секунды кнопки group и link, пока не ЖКД приемника не появится мигающий значок замка. Для разблокирования повторите эту последовательность.

Определение связанных передатчиков и приемников посредством дистанционной идентификации

Используйте функцию дистанционной идентификации для определения пар связанных передатчика и приемника в системах с несколькими приемниками. Когда эта функция активирована, ЖКД приемника мигает и показывает идентификатор. Светодиод состояния соответствующего передатчика в течение приблизительно 45 секунд вспыхивает попеременно красным и зеленым.

Чтобы активировать дистанционную идентификацию:

1. На короткое время нажмите кнопку связи на передатчике или приемнике.
2. ЖКД связанного приемника начнет мигать и покажет идентификатор. Светодиод состояния связанного передатчика будет попеременно вспыхивать красным и зеленым.
3. Для выхода из режима дистанционной идентификации на короткое время нажмите кнопку связи или дождитесь, чтобы истекло время действия функции.

Ручной выбор группы и канала

Можно не использовать автоматическое сканирование, а назначать приемнику нужные группы и каналы вручную.

Примечание. Группу 3 следует использовать только в контролируемой Wi-Fi-среде, чтобы не допустить помех от неожиданно появляющихся Wi-Fi-устройств.

Выбор группы

1. Нажмите и в течение 2 секунд удерживайте кнопку group, пока не замигает дисплей group.
2. Нажмите кнопку group, чтобы прокрутить имеющиеся группы.
3. Выбранная группа сохранится в приемнике автоматически.

Выбор канала

1. Нажмите и в течение 2 секунд удерживайте кнопку channel, пока не замигает дисплей channel.
2. Нажмите кнопку channel, чтобы прокрутить имеющиеся каналы.
3. Выбранный канал сохранится в приемнике автоматически.

Примечание. Двойная черточка--, появляющаяся на экране приемника при сканировании каналов означает, что в выбранной группе нет свободных каналов. Выберите группу с большим числом каналов и повторите настройку.

Поиск и устранение неисправностей

Проблема Состояние индикаторов Решение
Звук отсутствует или слабый звук	Светодиод RF приемника светится	• Проверьте все соединения звуковой системы или настройте должным образом усиление (см. «Настройка усиления»)• Убедитесь, что приемник подключен к микшеру/усилителю
	Светодиод RF приемника не горит	• Включите передатчик.• Проверьте правильность установки батареек.• Свяжите передатчик и приемник (см. описание процедуры связывания).• Зарядите или замените батарейку передатчика.
	ЖК экран приемника не горит	• Убедитесь, что вилка сетевого адаптера плотно вставлена в розетку.• Убедитесь, что питание приемника включено.
	Светодиод передатчика мигает красным	Зарядите или замените батарейку передатчика.
	Передатчик вставлен в зарядное устройство.	Отсоедините передатчик от зарядного устройства.
Звуковые артефакты или пропадание звука	rf Светодиод мигает или выключен	• Перестройте приемник и передатчик на другую группу и/или канал.• Определите находящиеся поблизости источники помех (мобильные телефоны, точки доступа Wi-Fi, процессор сигналов и т.д.) и выключите или удалите источник.• Зарядите или замените батарейку передатчика.• Убедитесь, что установка приемника и передатчика соответствует заданным для системы ограничениям.• Система должна быть установлена в пределах рекомендуемой дальности, и приемник должен быть удален от металлических поверхностей.• Чтобы добиться оптимального звучания, передатчик должен находиться на линии прямой видимости с приемником.
Искажение На ЖКД приемника появляется индикатор OL		Уменьшите усиление передатчика (см. «Настройка усиления»).
При переключении на различные источники уровень звука меняется	— Подстройте усиление передатчика, как потребуется (см. «Настройка усиления»).
Приемник и передатчик не выключаются	Светодиод передатчика быстро мигает	Органы управления блокированы См. «Блокирование и разблокирование управления»
Не регулируется усиление приемника	— Проверьте передатчик. Чтобы можно было изменять усиление, передатчик должен быть включен.
Приемник не регулируется	LK При нажатии кнопок на дисплее приемника появляется LK	Органы управления блокированы См. «Блокирование и разблокирование управления»
Функция идентификации передатчика не действует	Светодиод передатчика вспыхивает зеленым 3 раза	Органы управления блокированы. См. «Блокирование и разблокирование управления»
На ЖКД приемника не появляется информация о передатчике	— Связанный передатчик выключен, или приемник не связан с передатчиком.
Питание передатчика отключается через 1 час	Светодиод состояния передатчика погас	Для сохранения ресурса батарейки при отсутствии сигнала от связанного приемника в течение приблизительно 1 часа передатчики GLX-D автоматически выключаются. Убедитесь, что связанный приемник включен.

Сброс компонентов

Для восстановления заводских настроек передатчика или приемника используйте функцию сброса.

Сброс приемника

Восстанавливает следующие заводские настройки приемника:

• Уровень усиления — стандартный
• Органы управления — разблокированы

Включая питание приемника, нажмите и удерживайте кнопку link, пока не ЖКД не появится RE.

Примечание. Когда сброс будет выполнен, приемник автоматически запустит связывание для поиска передатчика. В течение пяти секунд после включения передатчика нажмите и удерживайте кнопку связи, чтобы закончить связывание.

Сброс передатчика

Восстанавливает следующие заводские настройки передатчика:

- Органы управления — разблокированы

Включая питание передатчика, нажмите и удерживайте кнопку на передатчике кнопку связи, пока не погаснет светодиод питания.

Когда вы отпустите кнопку связи, передатчик автоматически начнет связывание, чтобы отыскать доступный приемник. Для восстановления связывания нажмите на доступном приемнике кнопку связи.

Технические характеристики

Настраиваемая полоса пропускания

2400-2483.5 МГц

Рабочая дальность

Примечание. Фактическая дальность зависит от поглощения, отражения и интерференции ВЧ сигналов.

Аудиочастотная характеристика

20 Гц - 20 кГц

Примечание. В зависимости от типа микрофона

Динамический диапазон

120 дБ, по шкале А

Чувствительность по ВЧ

-88 дБм, типично

Суммарный коэффициент гармонических искажений

0,2%, типично

Диапазон рабочих температур

-18°C (0°F) до 57°C (135°F)

Примечание. Характеристики батарейки могут сузить этот диапазон.

Диапазон температуры хранения

-29°C (-20°F) до 74°C (165°F)

Полярность

Положительное давление на мембрану микрофона (или положительное напряжение, приложенное к контакту телефонного штекера WA302) создает положительное напряжение на контакте 2 (относительно контакта 3 низкоимпедансного выхода) и на штыре высокоимпедансного 1/4-дюймового выхода.

Срок службы батарейки

До 16 ч

GLXD4

Размеры

40 x 183 x 117 мм (1,6 x 7,2 x 4,6 дюймов), В x Ш x Г

Macca

286 г (10,1 унций) без батареек

Корпус

Формованный пластик

Питание

14 до 18 В постоянного тока (Штырь положителен относительно кольца), 550 мА

Подавление ложных сигналов

35 дБ, типично

Диапазон настройки усиления

-20 до 40 дБ с шагом 1 дБ

Защита по фантомному питанию

Да

Максимальный уровень выходного аудиосигнала

разъем XLR (для нагрузки 600 Ом)	+1 дБВ
разъем 6,35 мм (для нагрузки 3 кОм)	+8.5 дБВ

Разводка контактов

Выход XLR	1=земля, 2=горячий, 3=холодный
разъем 6,35 мм	штырь=аудио, кольцо=аудио отсутствует,втулка=земля

Импеданс

50 OM

Максимальный уровень входного сигнала

-20 дБм

Выходные разъемы

Конфигурация

Выход XLR	Импеданс симметричной нагрузки
выход 6,35 мм (1/4 дюйма)	Импеданс симметричной нагрузки

Импеданс

Выход XLR	100 Ом
выход 6,35 мм (1/4 дюйма)	100 Ом(50 Ом, Несимметричный)

50 Ω 22μF 50 Ω 22 μF 50 Ω 22 μF 50 Ω 22μF

GLXD1 GLXD2

Размеры

90.4 x 64.5 x 22.9 мм (3.56 x 2.54 x 0.90 дюймов), В x Ш x Г (без антенны)

Питание

3,7 В Перезаряжаемая литиево-ионная

Корпус

Металлический корпус, Порошковое покрытие черного цвета

Входной импеданс

900 KOM

Разъем

4-контактный миниатюрный разъем-вилка (ТА4М)

Конфигурация

Несимметричный

Максимальный уровень входного сигнала

1 кГц при КНИ 1%

+8.4 дБВ (7,5 Vp-p)

Разводка контактов

TA4M

1	земля (экран кабеля)
2	смещение +5 В
3	аудио
4	Соединяется через активную нагрузку с землей (На кабеле адаптера инструмента контакт 4 свободен)

TA4M Connector

FET 2 3 4 1 2 500 Ω 100 μF 500 Ω 1μF 910k Ω 440 pF Pad 120Ω 5 V DC Audio Input Active Load Ground

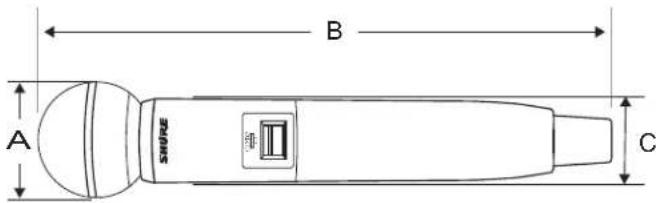

Размеры

Модель А В С
SM58 51 мм 252	мм 37 мм
BETA 58 51 мм	252 мм 37 мм
SM86 49 мм 252	мм 37 мм
BETA 87А 51 мм	252 мм 37 мм

A B C

Macca

SM58	267 г (9,4 унций) без батареек
BETA 58	221 г (7,8 унций) без батареек
SM86	275 г (9,1 унций) без батареек
BETA 87A	264 г (9,3 унций) без батареек

Корпус

Формованный пластик

Питание

3.7 В Перезаряжаемая литиево-ионная

Максимальный уровень входного сигнала

SM58	146 дБ УЗД
BETA 58	147 дБ УЗД
SM86	143 дБ УЗД
BETA 87А	147 дБ УЗД

Сертификация

Это устройство соответствует требованиям части 15 Правил FCC. Эксплуатация ограничена следующими двумя условиями: (1) это устройство не должно создавать вредных помех и (2) это устройство должно принимать любые помехи, включая и те, которые могут привести к нежелательным явлениям при работе устройства.

Соответствует требованиям следующих стандартов: EN 300 328, EN 301 489, части 1 и 9, EN60065.

Соответствует основным требованиям следующих европейских директив:

• Директива 99/5/EC по терминальному радио- и телекоммуникационному оборудованию (R&TTE)
• Директива WEEE 2002/96/EC с изменениями согласно 2008/34/EC
• Директива RoHS 2002/95/EC с изменениями согласно 2008/35/EC
  Примечание. Следуйте местной схеме утилизации батареек и отходов электроники

Сертифицировано по IC в Канаде как RSS-210 и RSS-GEN.

IC: 616A-GLXD1, 616A-GLXD2, 616A-GLXD4

Сертифицировано согласно требованиям FCC часть 15.

Этот цифровой аппарат класса В соответствует канадским нормам ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Данное устройство соответствует безлицензионным стандартам RSS Департамента промышленности (IC) Канады. Эксплуатация этого устройства допускается при следующих двух условиях: (1) это устройство не должно создавать помех и (2) это устройство должно принимать любые помехи, включая и те, которые могут привести к нежелательным явлениям при работе устройства.

Декларацию соответствия СЕ можно получить в компании Shure Incorporated или в любом из ее европейских представительств. Контактную информацию см. на вебсайте www.shure.com

Декларацию соответствия СЕ можно получить по следующему адресу: www.shure.com/europe/compliance

Уполномоченный европейский представитель:

Shure Europe GmbH

Телефон: [phone]

Информация для пользователя

Данное оборудование прошло испытания, и было установлено, что оно соответствует пределам для цифрового устройства класса В согласно части 15 Правил FCC. Эти пределы определены исходя из обеспечения обоснованного уровня защиты от вредных помех при установке в жилых зданиях. Это оборудование генерирует, использует и может излучать высокочастотную энергию; если его установка осуществляется не в соответствии с инструкциями, оно может создавать вредные помехи для радиосвязи. Однако нет гарантии, что при конкретной установке помехи не возникнут. Если оборудование создает вредные помехи приему радио- или телевизионных передач, в чем можно убедиться, включая и выключая оборудование, пользователю рекомендуется устранить помехи одной или несколькими из следующих мер:

• Измените ориентацию или переместите приемную антенну.
• Увеличьте расстояние между оборудованием и приемником.
• Подключите оборудование к розетке, находящейся не в той цепи, к которой подсоединен приемник.
• Обратитесь за помощью к дилеру или опытному радио- или телевизионному технику.

Systeemoverzicht
