H9179 - Hometrainer BH FITNESS - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING H9179 BH FITNESS

Deze hometrainer is dusdanig ontworpen en geconstrueerd om een maximale verilgheid te waarborgen. U moetECHTER verschillende voorzorgsmaatregelen in acht nemen bij het gebruik van trainingsapparaten. Lees de complete gebruiksaanwijzing voordat u overgaat tot het monteren van de hometrainer. Deze geeft u belangrijke aanwijzingen over de montage,veilgheid en het gebruik van het apparaat.

Voldoe tegelijkertijd aan de volgende veiligheidsnormen:

1 Houd kinderen ten alle tijden verwijderd van dit apparaat. Laat ze NIET zonder toezicht in de ruimte waar u de hometrainer heeft opgesteld.
2 Dit apparaat kan slechts door een persoon tegelijk worden gebruikt.
3 Wanner u last krijgt van duizelingen, misselijkheid, pijn in de borst of andere symptomenijdens het gebruik van dit apparaat, STOP dan met de oefening. RAADPLEEG ONMIDDELLIJK EEN ARTS.
4 Gebruik het apparaat slechts op een stevige en genivelleerde ondergrond. Gebruik het apparaat NOOIT in de open lucht of in de buurt van water.
5 Raak de bewegende onderdelen nicht aan.
6 Gebruik geschikte kleding tijdens hetuitvoeren van de oefingen. Gebruik geen wijde kledingsstukken diezouden+kunnen blijven haken in defiets. Gebruik altijd sportschoenen

(loopschoenen of aerobic) wanner u het apparaat gebruikt. Strik uw veters goed.

7 Gebruik dit apparaat uitsluitend voor de gebruiksdoeleinden, zoals beschreiben in deze handleiding. Gebruik GEEN accessoires die nicht worden aanbevolen door de fabrikant.
8 Plaats geen scherpe voorwerpen in de buurt van het apparatus.
9 Invaliden dienen dit apparaat uitsluitend te gebruiken onder leiding van een bevoegde person of arts.
10 Voordat u dit apparaat gaat gebruiken dient u een warming-up uit te voeren door middel van rekoefingen.
11 Gebruik het apparaat Niet wonneer het apparaat Niet maar behoren functioneert.

Voorzorgsmaatregelen: Voordat u begint de fiets te gebruiken, is het raadzaam eerst uw arts teraadplegen. Deze waarschuwing is in het bijzonder belangrijk voor personen ouder dan 35aar of personen met gezondheidsproblemen.

Bewaar deze instructies.

ALGEMENE AANWIJZINGEN.-

1 Dit apparaat is uitsluitend ontworpen voor gebruik binnenshuis. De gebruiker dient Niet zwaarder teijken dan 130Kg
2 Ouders en andere Personen die verantwoordelijk zijn voor kinderen, dienen er rekening mee te houden dat dezen van nature/Newuwsgierig�in endat dit tot gevaarlijke situatuies engedrag kan leiden.

Dit apparaat mag onder geen bedding als spelregulated gebruikt worden.

3 Het valt onder de verantwoording van de eigenaar zich ervan te verzekeren dat alle gebruikers van het apparaat gedegen geinformeerd zijn over de benodigde voorzorgsmaatregelen.

MONTAGE INSTRUCTIES.-

Tijdens de montage wordt de hulp van een tweede person aangeraden.

Haal het apparaatuit de verpakking en controllerer of alle onderdelen aanwezig zijn Fig.1.

(72) Monitor; (16) Centrale frame; (18) Stuur; (17) Stururbuis; (10) Zadelpen;

(12) Horizontale zadelbuis; (13) Zadel;

(4) Voetstuk achefter met in hoogte verstelbare pootjes; (15) Voetstuk voor met wieltjes; (1L) Linker pedaal; (1R)

Rechter pedaal; (7) (21) (22)

Instelknop.

1. Neem het voetstuk anschter (4), enplaats dit aan de steun aan de achterkant van het apparaat zoals worden getoond in Fig.2,plaats deschroeven (3), de platte ringen (5) en de dopmoeren (6) en draai stevig aan.
2. Plaats het voetstuk voor met wieltjes (15), met de wielenaar voren gericht en zorg waar bij dat de rode punten samenvallen, zoals worden getoond in Fig.2,plaats de schroeven (3), de platte ringen (5) en dedopmoeren (6) en draai stevig aan.

Plaats de klamp van het zadel (13) Fig.3 aan de horizontales zadelpen (12) zoals worden getoond in Fig.3, plaats het zadel op zijnplaats en draai

de schroeven van de klamp stevig aan.

Plaats verwolgens de horizontale zadelbuis (12) in het gat van de zadelpen (17) Fig.3, zet deze op de goede stand en draai de instelknop (7) Fig.3 vast. Plaats de zadelpen (17) in de buis van het centrale frame (16), zet deze in een comfortabele stand en draai de instelknop (7) van de zadelpen klosgewijs vast Fig.3.

Draai de instelknop (7) van de zadelpen een beetje los (tegen de wijzers van de klok in) Fig.3 en wanner deze op de gewenste hoogte staat draait u de instelknop (7) stevig vast (kloksgewijs).

Verblijf binnen de verwijzing zonder uittredende het merk STOP.

HORIZONTALE AFSTELLING VAN HET ZADEL.-

Draai de instelknop (7) van de zadelpen gegen de wijzers van de klok los Fig.3 en wanner deze op de juiste stand voor het uitvoeren van de oefening staat, draait u de instelknop (7) stevig, kloksgewijs, vast.

Verblijf binnen de verwijzing zonder uittredende het merk STOP.

4.- PLAATSING VAN HET STUUR.-

Plaats het stuur (18) in de stuurbuis (22) met schroef (25), Fig.4, draai de instelknop (7) vast. Vervolgens brengtu de stuurbuis (17) in de uitstekende buis van het centrale frame Fig.4, zet deze in de goede stand en draait de instelknop (7) stevig vast, richting de wijzers van de klok.

HORIZONTALE AFSTELLING VAN HET STUUR.-

Zet het stuur (18) op de gewenste afstand voor het uitvoeren van de oefingen zonder het STOP referentiepunt te overschrijden en draai de instelknop (7) stevig vast Fig.4.Verblijf binnen de verwijzing.

VERTICALE AFSTELLING VAN HET STUUR.-

Zet het stuur (18) op de gewenste afstand voor het uitvoeren van de oefingen zonder het STOP referentiepunt te overschrijden en draai de instelknop (7) stevig vast Fig.4.Verblijf binnen de verwijzing.

Neem de monitor (72), Fig.4, plaats de monitor in de beugel (18). Steek de pin van de middelste kabel (A1, A2) in deijkenkant van de monitor Draai aan met schroeven (75). Plaats cervolgens de fleshouder (76) met schroeven (75). (zie het instructieboek van de monitor.

Volg de montage-instructies voor de pedalen nauwgezet. Wanner dezen Niet correct worden gemonteerd kan de schroefdraad van het pedaal of crank beschadigd worden.

De aanduidingen rechts (1R) en links worden gezien, gezeten op het zadel, in de richting waarin men de oefening doet Het rechterpediaal, aangegeven door de letter (R) worden aan de rechter crank, aangegeven door de letter (R), met de wijzers van de klok mee, geschroefd. Draai stevig vast, Fig.5. Het linkerpedaal (1L), aangegeven door de letter (L) worden aan de linker crank, aangegeven door de letter (L),

tegen de wijzers van de klok in, geschroefd. Draai stevig vast, Fig.5.

Om de inpansing tijdens de oefingen te regelen, is dit apparaat voorzien van een waarstandsgregelaar (63), die zich bevindt aan de buis van het centrale frame Fig.6. Door deze in de richting van de wijzers van de klok te draaien verkrijgt u verschillende waarstandsvinstellen.

Om de spanning op de pedaalslag te verhogen draait u de weerstandsgewijs (+), tot dat u de voor u gewenste inpansningijdens de oefening heeft bereikt.

Om de spanning op de pedaalslag te verlagen draait u de waarstandsgregelaar (63) gegen de wijzers van klok (-), Tijdens hetuitvoeren van de oefening worden het vliegwiel, door het effect van het afremmen, warm.

Daarom worden aanbevolen, na het beeindigen van de oefening, waarstandsgeltaar op de minimumstand te zetten om te voorkomen dat de remschoen verhardt.

Belangrijk: Deze verstandsregelaar (63) beschikt over een noodrem die, wanneer men hierop hard drukt (zoals door de pijl van Fig.6 worden aangegeven), een directere remming op het viel tot gevolg heeft.

NIVELLERING.-

Controller, wanner u de eenheid op zich definitieve plaats heeft geplaatst, of deze stevig op de grond staat en ofDEXE waterpas staat.

Dit kurz u regelen door de nivelleringspotjes (34)meer of minderuit te schroeven, zoals wordt getoond in Fig.7.

VERPLAATSING EN OPBERGEN.-

Dit apparaat is uitgerust met wieltjes (56) Fig.8, wat het verplaatsen vergemakkelijkt. De twee wieltjes bevinden zich aan de voorkant van het apparaat en vergemakkelijken het u het apparaat te verplaatsen en op de uitgekozen plaats teplaatsen door de voorkant iota's te latent overhellen en te duwen, zoals wordt getoond in Fig.8. Berg het apparaat op een droge plaats op, waar zo min mogelijk temperatuursschommelingen plaats vinden.

ONDERHOUD VAN HET TOESTEL.-

Maak na elke sessie het stuur en het zadel een desinfecterende spray schoon, veeg ook zweet dat eventueel op het frame zit schoon. Strijk het vliegwiel elke keer, of ten minste een maand, met een rust-remmer.

Breng de olie in het contactvlak van het vliegewiel met rem aan lawaai te voorkomen. Fig.11.

ONDERHOUD NA ELKE 100 GEBRUIKSUREN.-

1. PEDALEN VASTDRAAIEN.

Hoewel de pedalen al waar gemonteerd, geen we toch nog even

mee dat de rechterpedaal (met een R aangegeven) worden gemonteerd door in de zin van de wijzers van de klok te draaien, de linkerpediaal (met een L aangegeven) worden in tegengestelde richting vastgedraaid.

Onderhoud:

-Reviseer de spanning van de pedaal en de beugel door de regelschroef af te stellen met een Allen-sleutel van 3mm Breng wat smeerolie op het aanhechtingspunt van de beugel met de pedaal aan.

2. REVISIE VAN DE SPANKNOPPEN.

De 3 spanknoppen op het toestel dienen te worden losgedraaid en mete en smeerspray worden bespoten zodat ze Niet vast komen te zitten.

Als u twijfels hebts over enig onderdeel van dit toestel, aarzel dan Niet contact op te nemen met de technische bijstandsdienst door Dienstverlening te bellen (zie的那一ste pagina van de handleiding).

FABRIKANT BEHOUDT ZICTH HET
RECHT VOOR OM DE
SPECIFICATIONS VAN ZIJN
PRODUCTEN ZONDER
VOORAFGAANDE KENNISGEVING
TE WIJZIGEN.

H9179

Bestellen van verrangingsonderdelen: Geef het deel code en de hoeveelheid

Ejempio / E.g. / Exemple / Beispiel / Exemple / Esempio / Bijvoorbeeld:

FI315001 1

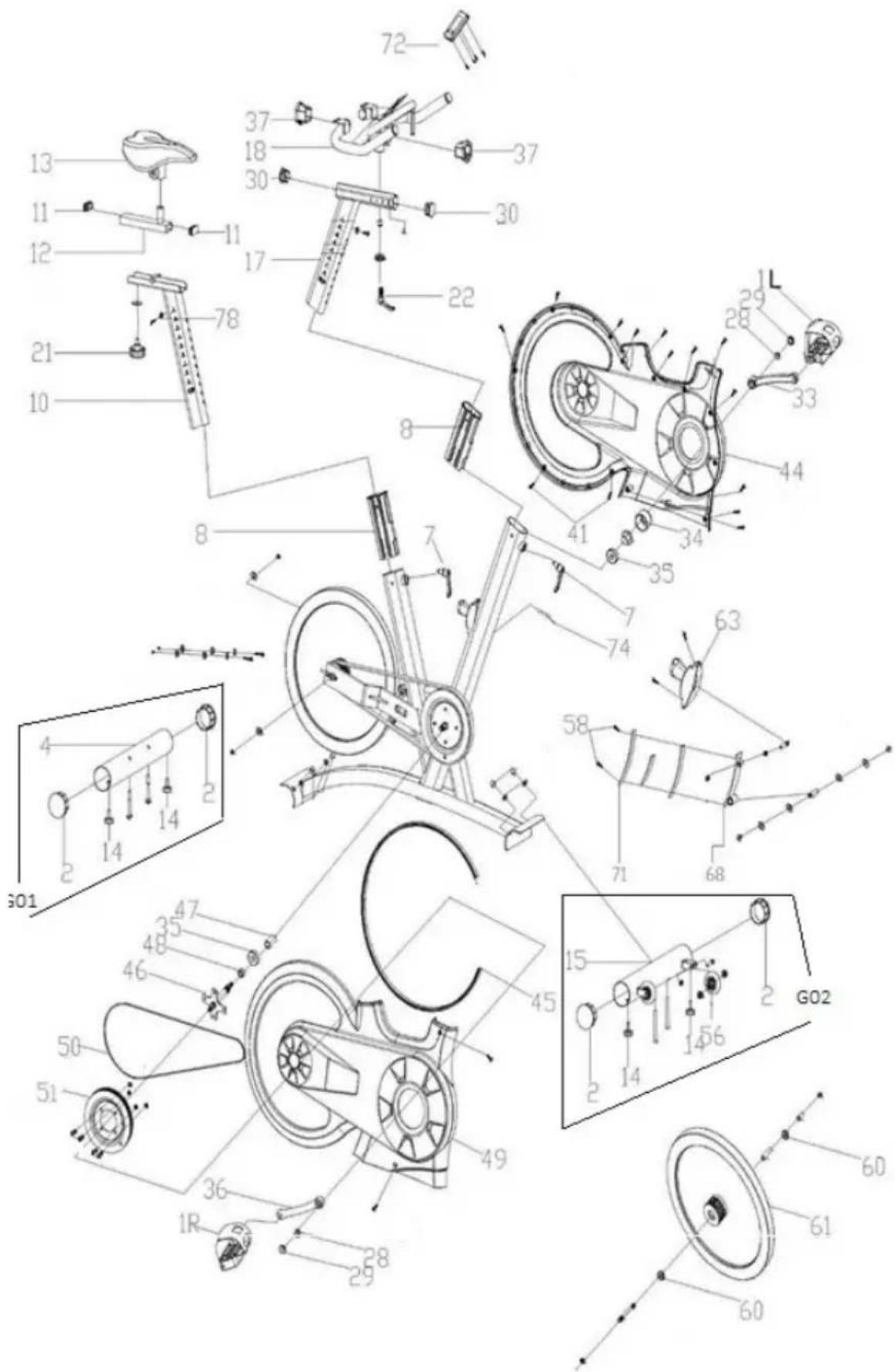

NO.	English Description	Descripción en español	Code
1	PEDAL JD-301 Pedales 9/16		FI315001
2	END CAP Tapón D76		FI315002
7	L SHAPE KNOB Pomo L M	16	FI315007
8	PLASTIC SLEEVE 1 Casquillo	D30x70	FI315008
10	VERTICAL SEAT POST Tija sillín		FI315010
11	END CAP1 Tapón 40x20		FI315011
12	SEAT POST Deslizadora sillín		FI315012
13	SEAT Sillín		FI315013
14	STOPPER Pie regulable	M8	FI315014
15	FRONT STABILIZER Caballete delantero		FI315015
17	HANDLEBAR POST	Tija manillar	FI315017
18	HANDLE BAR	Manillar	FI315018
19	L SHAPE KNOB Pomo L M16		H9179019
21	LOCKING KNOB	Pomo M8	FI315021
22	L SHAPE KNOB Pomo L M	16	FI315022
29	CRANK END CAP	Tapón biela	FI315029
30	END CAP 2	Tapón 38x38	FI315030
33	LEFT CRANK	Biela izquierda	FI315033
34	CRANK COVER	Cubre biela D56	FI315034
35	BEARING 6004	Rodamiento 6004	FI315035
36	RIGHT CRANK Biela derecha	ha	FI315036
37	PLASTIC SLEEVE	Casquillo 38x38	FI315037
44	OUTER CHAIN COVER	Tapa izquierda	H9179044
45	LITTLE CHAIN COVER	Aro volante	FI315045
46	AXIS Eje soldado D20	x162	FI315046
47	LONG FIXING TUBE Casquillo D20x25x41		FI315047
48	SHORT FIXING TUBE Casquillo D20x25x7		FI315048
49	INNER CHAIN COVER Tapa de recha		H9179049
50	BELT Correa 5PK54		FI315050
51	BELT WHEEL Plato D200		FI315051
60	BEARING 6001 Rodamage to 6001		FI315060
63	Six fine-tuning Mando 6 niveles		FI315063
68	The brake block assembly Leva Zapata		FI315068
71	WOOLLY BLOCK Fieltro zapata		FI315071
72	COMPUTER Monitor ST6521		FI315072
74	SENSOR Reenvión		FI315074
G01	REAR STABILIZER SET	SET CABALLETE TRASERO	FI315G01
G02	FRONT STABILIZER SET	SET CABALLETE DELANTERO	FI315G02

CE

Espanol	Por medio de la presente Exercycle S.L. declarar que este producto cumple con los requisitos esencias y cualesquiera otheras dispositions aplicables o exigibles de la Directivas 2011/65/CE y 2014/30/CE.
English	Hereby, Exercycle S.L, declares that this product is in compliance with the essential requirements and other relevant provisions of Directives 2011/65/EC and 2014/30/EC.
François	Par la presente Exercycle S.L Declare que cette apparéil est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives 2011/65/CE et 2014/30/CE.
Deutsch	Hiermit erklärrt Exercycle S.L, dass sich das Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlädigigen Bestimmungen der Richtlinien 2011/65/EG und 2014/30/EG befindet.
Portugués	Exercycle S.L.DECLARE que este producto está conforme com os requisitos essenciais e(otheras dispositions das Directivas 2011/65/CE e 2014/30/CE.
Italiano	Con la presente Exercycle S.L. dichiarare che questo prodotto è conforme ai requisiti essenziali ed alle altre dispositions pertinenti stabilite delle direttive 2011/65/CE e 2014/30/CE.
Nederlands	Hierbij verkaart Exercycle S.L. dat het produit in overeenstemming is met de essentiele eisen en de andere relevante bepalingen van richtlijnen 2011/65/EG en 2014/30/EG.

BH FITNESS SPAIN

EXERCYCLE.S.L.

(Manufacturer)

P.O.BOX 195

01080 VITORIA (SPAIN)

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

www.bhfitness.com

POST-VENTA

Tel: [phone] /

902 170 258

Fax: [phone]

e-mail: [e-mail]

BH FITNESS NORTH AMERICA
