Tipo di prodotto	Cyclette
Marca	BH Fitness
Modello	H9179
Capacità di peso utente	115 kg
Resistenza	Sistema frenante a frizione, regolazione manuale tramite manopola di tensione
Freno di emergenza	Sì, premendo la manopola di tensione
Sella	Regolabile in altezza e orizzontalmente
Manubrio	Regolabile in altezza e orizzontalmente
Pedali	Destro (R) e sinistro (L) con marcatura, avvitamento nel verso appropriato
Rotelle di trasporto	Sì, anteriori
Livellamento	Piedini regolabili
Utilizzo	Interno, superficie piana e solida
Manutenzione	Controllare i pedali ogni 100 ore, lubrificare i pomelli di serraggio, pulire con spray disinfettante
Montaggio	Necessario, assistenza consigliata

Domande frequenti - H9179 BH FITNESS

Qual è la capacità di peso massima di questa cyclette?

La capacità di peso utente massima è di 115 kg.

Come regolare l'altezza della sella?

Svitare leggermente il pomello di fissaggio (7) in senso antiorario, regolare la sella all'altezza desiderata, poi riavvitare saldamente in senso orario.

Come installare correttamente i pedali?

Il pedale destro (marcato R) si avvita in senso orario sulla biella destra (marcata R). Il pedale sinistro (marcato L) si avvita in senso antiorario sulla biella sinistra (marcata L). Stringere molto forte.

Come usare il freno di emergenza?

Premere molto forte sulla manopola di tensione (63) come indicato dalla freccia nella figura. Ciò provoca una frenata rapida del volano.

Come spostare la cyclette?

Sollevare leggermente la parte anteriore dell'apparecchio (lato delle rotelle) e spingere. Le rotelle anteriori facilitano lo spostamento.

Quale manutenzione è necessaria dopo 100 ore di utilizzo?

Controllare il serraggio dei pedali e regolare la tensione se necessario con una chiave a brugola da 3 mm. Applicare un po' di olio sulla punta di contatto della zeppa con il pedale.

Come regolare il manubrio?

Per una regolazione orizzontale, posizionare il manubrio alla distanza desiderata e avvitare saldamente il pomello (7). Per una regolazione verticale, regolare il tubo del manubrio entro i limiti indicati (MAX) e avvitare il pomello.

Quali sono le precauzioni di sicurezza importanti?

Consultare un medico prima di qualsiasi esercizio se si hanno più di 35 anni o problemi di salute. Non lasciare i bambini incustoditi. Indossare abbigliamento adatto e scarpe da ginnastica. Non utilizzare l'apparecchio all'aperto o vicino all'acqua.

Come aumentare o ridurre la resistenza alla pedalata?

Ruotare la manopola di tensione (63) in senso orario (+) per aumentare la resistenza e in senso antiorario (-) per ridurla.

Cosa fare se la macchina è instabile sul pavimento?

Utilizzare i piedini regolabili (14) sotto la macchina per livellare l'apparecchio. Avvitare o svitare i piedini fino a quando la base è stabile.

MANUALE UTENTE H9179 BH FITNESS

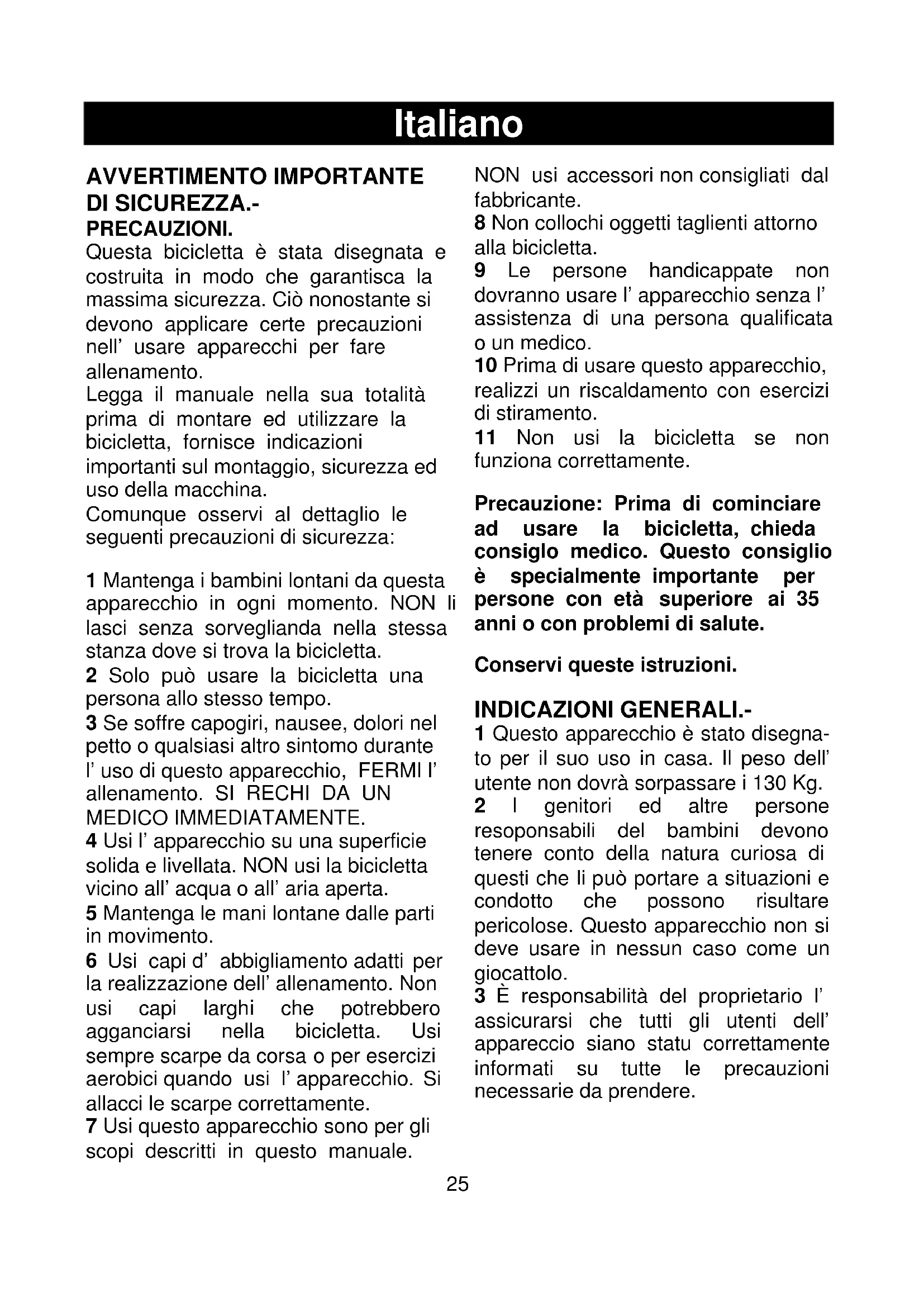

Questa bicyclicetta è stata disegnata e costruita in modo che garantisce la massima sicurezza. Ciò nonostante si devono applicare certe precauzioni nell'usare appearecchi per fare allenamento.

Legga il manuale nella sua totalità prima di montare ed utilizzare la bicyclicetta, fornisceindicazioni importanti sul montaggio, sicurezza ed uso della macchina.

Comunque osservi al dettaglio le seguenti precauzioni di sicurezza:

1 Mantenga i bambini lontani da esta apparecchio in agli momento. NON li lascienza sorveglianda nella stessa stanza dove si trovà la bicycletta.
2 Solo può usare la bicyclicetta una persona alle stesso tempo.
3 Se soffre capogiri, nausee, dolori nel petto o qualsiasi altro sintomo durante l'uso di quello appearecchio, FERMI I'allenamento. SI RECHI DA UN MEDICO IMMEDIATEAMENTE.
4 Usi I' appearecchio su una superficie solida e livellata. NON usi la bicycletta vicino all' acqua o all' aria aperta.
5 Mantenga le mani lontane delle parti in movimento.
6 Usi capi d'abbigliamento adatti per la realizzazione dell'allenamento. Non usi capi larghi che potrebbero agganciarsi nella bicyclicetta. Usi sempre scarpe da corsa o per esercizi aerobici quando usi l'apparecchio. Si allacci le scarpe correttamente.
7 Usi quello apparecchio sono per gli scopi descritti in quello manuale.

NON usi accessori non consigliati dal fabbricante.

8 Non collochi oggetti taglienti attorno alla bicycletta.
9 Le personne handicappate non dovranno usare l'apparecchio perché l'assistenza di una persona qualificata o un medico.
10 Prima di usare quello apparecchio, realizzizi un riscaldamento con esercizi di stiramento.
11 Non usi la bicycletta se non funziona correttamente.

Precauzione: Prima di cominciare ad usare la bicyclicetta, chieda consiglio medico. Questo consiglio è specialmente importante per persona con età superiore ai 35 anni o con problemi di salute.

Conservi queste istruzioni.

INDICAZIONI GENERALI.-

1 Questo appearecchio è stato disegnato per il suo uso in casa. Il peso dell'utente non dovrà sorpassare i 130 Kg.
2 I genitori ed altre persone responsabili del bambini devono tenereconto della natura curiosa di quosti che li cui potroportare a situazioni e condotto che possono risultare pericolose. Questo appearecchio non si deve usare in nessun caso come un giocattolo.
3 É responsabilità del proprietario l'assicurarsi che tutti gli utenti dell'appareccio siano statu correttamente informati su tutte le precauzioni necessarie da prendere.

ISTRUZIONI DI MONTAGGIO.-

Pel il montaggio di quello apparecchio è consigliabile l' ainto di una seconda persona.

Estragga I' apparecchio alla scatola e verificchi di averere a disposizione tutti i pezzi Fig.1.

(72) Monitor; (16) Corpo principale; (18) Manubrio; (17) Tubo manubrio; (10) Albero del sellino (12) Supporto orizzontale del sellino (13) Sellino; (4) Cavalletto posteriore con blocchetti regolabili; (15) Cavalletto anteriore corruote; (1L) Pedale sinistro; (1R) Pedale destro; (7) (21) (22) Maniglia.

1. Prenda il tubo del cavalletto posteriori (4) e lo collochi nel cavalletto posteriori della macchina, come alla Fig.2, ed introduca le viti (3), collochi le rondelle piane (5), ed i dadi ciechi (6), e stringa con forza.

2. Prenda il tubo del cavalletto anteriore con ruote (15) e facendoattenzione a collocare in posizione i punti rossi e con le ruote verso il davanti, come alla la Fig.2, introduca le viti (3), collochi le rondelle piane (5), ed i dadi ciechi (6) e stringa con forza.

Introduca il morsetto del sellino (13) Fig.3, nel tubo orizzontale dell'albero (12) come alla la Fig.3, collochi il sellino in posizione e stringa i dadi del morsetto con forza.

A continuazione introduca il tubo orizzontale dell'albero (12) nel foro del tubo dell'albero (17) Fig.3, lo metta in posizione e stringa la maniglia (7) Fig.3 introduca l'albero (17) nel tubo del corpo principale (16), lo metta in posizione e fissi l'albero del sellino in una posizione comoda con la maniglia

di fissaggio (7) Fig.3 après stringa in senso orario.

REGOLAZIONE DELL' ALTEZZA DEL SELLINO.-

Allenti un poco la maniglia di fissaggio (7) dell'albero in senso antiorario, Fig.3, a continuazione collochi il sellino all'altezza desiderata per realizzare l'allenamento e stringa con forza la maniglia (7) in senso orario. Rimanete entro la riferimento alla andare altre al punto di riferimento di STOP.

REGOLAZIONE ORIZZONTALE DEL SELLINO.-

Allenti un poco la maniglia di stretta (7) dell'albero del sellino in senso antiorario Fig.3 e lo muova, quando si trovi nella posizione adatta per realizzare l'allenamento, stringa con forza la maniglia (7) in senso orario. Rimanete entro la riferimenti alla andare altre al punto di riferimento di STOP.

Collochi il manubrio (18) nel tubo del manubrio (17), Fig.4, stringa la maniglia (22) con vite (25), ed a continuazione introduca il tubo del manubrio (17) nel foro che si trova nel tubo che fuoriesced dal corpo principale Fig.4, lo metta in posizione e stringa con forza la maniglia (7) in senso orario.

REGOLAZIONE ORIZZONTALE DEL MANUBRIO.-

Collochi il manubrio (18) ad una distanza comoda per realizzare l'allenamento e stringa con forza la maniglia (7) Fig.4. Rimanete entro la riferimento.

REGOLAZIONE VERTICALE DEL MANUBRIO.-

Collochi il manubrio (18) ad una distanza comoda per realizzare l'allenamento allaenza andare altri al punto di riferimento di MAX e stringa con forza la maniglia (7) Fig.4.

Rimanete entro la riferimenti alla.
andare olet al punto di riferimento di STOP.

Prenda il monitor (72), e lo introduca nella sporgenza del morsetto (18), come alla la Fig.4, a continuazione colleghi il terminale del cavo intermedio nel terminale (A1, A2) del cavo di rinvioserrare con viti (75).

Segua conattenzione leistruzioni di montaggio dei pedali, una collocazione scorretta potrebbedanneggiare il filetto del pedale o della biella.

Le positivi destra e sinistra si dovranno prendere con l'utente montato sul sellino, in posizione pronta per realizzare l'allenamento.

Il pedale destro (1R), marchiato con la lettera (R), si avviterà in senso orario nella biella destra, marchiata con la lettera (R). Stringa con forza, Fig.5.

Il pedale sinistro (1L), marchiato con la lettera (L), si avviterà in senso antiorario nella biella sinistra, marchiata con la lettera (L). Stringa con forza, Fig.5.

8.- REGOLAIZIONE DELLO SFORZO.-

Per realizzare un controllo dello sforzo del suoallenamento,eso appearecchio ha a disposizione un

comando di tensione (63), che si trovane tubo del corpo principale Fig.6, il quale girandolo in senso orario proporizonera diverse posizioni di resistenza.

Per augmentare la resistenza della pedalata lei giri il commando di tensione (63) in senso orario (+), forn ad ottenerere che lo sforzo del suo allenamento sia quello ideale per lei.

Per diminuire la resistenza della pedalata, giri il dato di tensione (63), in senso antiorario (-).

Durante l'allenamento il volante d'inerzia, a causa della frenata, subisce un aumento di temperatura, quello finisca l'allenamento si consiglia di lasciare il commando di tensione al minimo per non indurire il freno.

Importante: Questo dato di tensione (63) ha un systema di frenata di emergenza, stringendolo con forza, come appeare indicato nella freccia della Fig.6, si provoca una frenata più immediata per il volante.

LIVELLAZIONE.-

Una volta collocato I' apparecchio nel suo luogo definitivo per la realizzazione dell'allenamento, verificchi che il suo assestamento sul pavimento e la sua livellazione siano corretti.

Questo si otterrà avvitando più o meno i piedi regolabili (14) come在哪 la Fig.7.

SPOSTAMENTO ED IMMAGAZZINAGGIO.-

L' appearecchio è munito di ruote (56)

Fig.8, che rendono più semplice il suo spostamento.

Le ruote che si trovano nella parte anteriore del suo appearecchio faciliteranno la manovra di collocare il suo appearecchio nel luogo scelto alzando leggeramente alla parte anteriore e spingendo, come mia la Fig.8. Conservi il suo appearecchio in un luogo secco che subisce le minori variazioni di temperatura possibili.

MANUTENZIONE DELLA MACHINA.-

Per motivi d'igiene è necessario che\ dopo agliallenamento si pulisca il\ manubrio ed il sellino con una spray\ disinfettante,osi como eliminare\ ilsudore del cuadrante Della bicycletta.\ Applicare le antiossidante il volano\ ogni volta che si pulire la macchina o\ perlomeno una volta al mese.\ Applicare olio nella superficie di\ contatto del volano con il freno per\ evitare il rumore.

MANUTENZIONE, 100 ORE.1.STRETTA DEI PEDALI.

Anche se i pedali devono essere montati, il pedale destro (marchiato con una R) si monta avvitandolo in senso orario, ed il pedale sinistro (marchiato con una L), in senso

-Verificare la tensione diaggiustaggio del pedalle all'attacco regolando la vite d'aggiustaggio con una chiave Allen da 3 mm.

-Applicare un po'd'olio nella punta di contatto dell'attacco con il pedale per facilitare I' incastro.

2. CONTROLLO DELLE MANIGLIE DI STRETTA.

Le 3 maniglie di stratta di cui dispone I' apparecchio si dovrano allentare e spruzzare con una spray di lubricazione allo scopo di garantire la mobilità delle stesse.

Per qualsiasi domanda, non esitate a mettervi in contatto con il Servizio di Assistenza Tecnica, chiamando al Telefono di attenzione al cliente (consultare l'ultima categoria del presente manuale).

FABBRICANTE SI RISERVATIL DIRITTO DI MODIFICARE LE SPECIFICHE DEI SUOI PRODOTI SENZA AVVERTIMENTO PREVIO.

Nederlandss

BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN.- VOORZORGSGMAATREGELEN.

Per ordinare pezioni di ricambio: Indicare il codice del pezzo e la quantità
