Producttype	VoIP-telefoon voor Ethernet-aansluiting, gebruik in een gesloten en droge ruimte
Merk	Auerswald
Model	COMfortel D100
Afmetingen (B x H x D)	238 mm x 125/160 mm x 145/195 mm (afhankelijk van voetpositie)
Gewicht	697 g
Voeding	Power over Ethernet (PoE) volgens IEEE 802.3af, klasse 1
Stroomverbruik	1,5 W min., 3,8 W max.
Display	Verlicht grafisch scherm, zwart/wit, 240 x 128 pixels, achtergrondverlichting
Toetsenbord	Telefoontoetsenbord, 12 vaste functietoetsen, richtingskruis, 6 programmeerbare toetsen links en rechts (3 niveaus), 4 contexttoetsen
Verlichtingsindicatoren	12 veelkleurige LED's
Audio	Breedband, elektreetmicrofoon, dynamische luidspreker, gehoorapparaatcompatibel
Netwerkconnectiviteit	10/100Base Tx Ethernet, 2 Ethernet-poorten (een voor het netwerk, een voor de pc)
VoIP-codecs	G.711 A-law, μ-law, G.722, G.723, G.726, G.729, iLBC
USB-poort	1 USB-poort voor toetsextensiemodule COMfortel D-XT20
Headset-interface	Aparte interface voor dynamische headsets, compatibel met DHSG
Schakelaar	Magnetische contactsleutelschakelaar (crocket-schakelaar)
Bedrijfstemperatuur	0 tot 40 °C
Opslagtemperatuur	-30 tot +70 °C, zonder condensatie
Veiligheid	CE, conform EN 62368-1
Fabrieksgarantie	24 maanden vanaf aankoopdatum
Reiniging	Alleen reinigen met een droge doek, vermijd binnendringen van vloeistoffen
Reparatie	Apparaat niet openen, reparatie uitsluitend door de fabrikant
Milieu	Niet bij het huisvuil gooien, verpakking recyclen

Veelgestelde vragen - COMfortel D100 Auerswald

Hoe voer ik de eerste ingebruikname van de COMfortel D100 uit?

Monteer de voet, sluit het apparaat via PoE aan op het netwerk. Het apparaat start op, het logo wordt 2-3 minuten weergegeven, daarna verschijnt het IP-adres. Druk op 'Cancel' om naar het menu First setup te gaan. Configureer de taal, de locatie en de taal van de configuratiemanager.

Hoe configureer ik een SIP-identiteit op de telefoon?

Ga naar Menu > Instellingen > Identiteiten. Selecteer een niet-geconfigureerde identiteit (---). Voer de SIP-gebruikersnaam, wachtwoord, SIP-registratie (IP-adres van het systeem of provider-URL) en weergavenaam in. Activeer de identiteit met het vakje 'Identiteit inschakelen'.

Hoe krijg ik toegang tot de configuratiemanager via de browser?

Voer het IP-adres van de telefoon in de adresbalk van een browser in. Log in met de standaard gebruikersnaam en wachtwoord 'admin'. Let op: wijzig onmiddellijk het wachtwoord om veiligheidsredenen.

Wat te doen als het scherm 'Zoeken naar provisioningbestanden' weergeeft?

Dit bericht verschijnt bij de eerste start. Noteer het weergegeven IP-adres en druk vervolgens op de programmeerbare toets 'Cancel' om naar het menu voor eerste configuratie te gaan en handmatige instellingen uit te voeren.

Is de COMfortel D100 compatibel met PoE-voeding?

Ja, het apparaat voldoet aan IEEE 802.3af (PoE klasse 1). Als uw netwerk niet PoE-compatibel is, kunt u de optionele adapters COMfortel PoE-100 of PoE-1000 gebruiken.

Hoe reinig ik de telefoon veilig?

Koppel het apparaat los en reinig het alleen met een droge doek. Vermijd vloeistoffen: binnendringen van vloeistoffen kan het apparaat beschadigen of vernietigen.

Kan ik een headset gebruiken met deze telefoon?

Ja, het apparaat heeft een aparte interface voor dynamische headsets, compatibel met DHSG. Houd rekening met de technische specificaties: microfoongevoeligheid -43 dB, luidsprekerimpedantie 100 ohm, enz.

Hoe reset ik de telefoon of wijzig ik het beheerderswachtwoord?

Het standaard wachtwoord is 'admin'. Om het te wijzigen, logt u in op de configuratiemanager via de browser en gaat u naar de sectie Gebruiker. Een reset naar fabrieksinstellingen is mogelijk via het menu van de telefoon.

Wat dekt de fabrieksgarantie van 24 maanden?

De garantie dekt fabricagefouten gedurende 24 maanden vanaf aankoopdatum. Ze dekt geen schade door oneigenlijk gebruik, bliksem/overspanning, aanpassingen of slijtage (batterijen, zekeringen, enz.).

Hoe monteer ik de voet van de telefoon?

Raadpleeg afbeelding A 1 van de handleiding: de voet klikt op de behuizing. Het apparaat kan worden gebruikt met de voet plat of gekanteld (verschillende afmetingen).

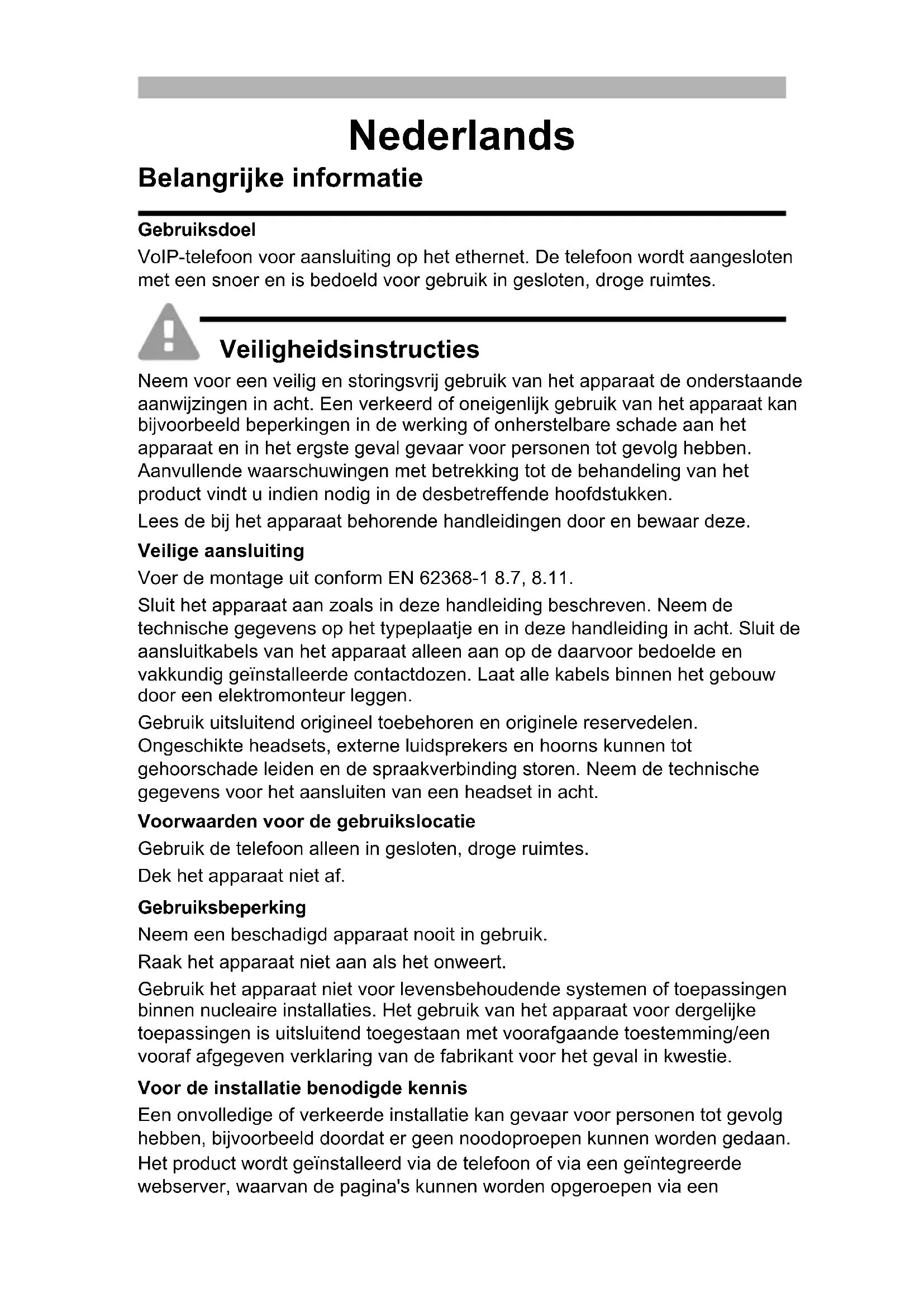

GEBRUIKSAANWIJZING COMfortel D100 Auerswald

Belangrijke informatie

Gebruiksdoel

VoIP-telefon voor aansluiting op het ethernet. De telefoon worden aangesloten met een snoer en is bedoeld voor gebruik in gesloten, droge ruimtes.

Veiligheidsinstructies

Neem voor een veilig en storingsvrij gebruik van het apparaat de onderstaande aanwijzingen in acht. Een verkeerd of oneigenlijk gebruik van het apparaat kan bijvoorbeeld beperkingen in de werking of onherstelbare schade aan het apparaat en in het ergste geval gevaar voor personen tot gevolg hebben. Aanvullende waarschuwingen met betrekking tot de behandeling van het product vindt u indien nodig in de desbeteffende hoofdstukken.

Lees de bij het apparaat behorende handleidingen door en bewaar deze.

Veilige aansluiting

Voer de montage uit conform EN 62368-1 8.7, 8.11.

Sluit het apparaat aan zoals in deze handleiding beschreiben. Neem de technische gegevens op het typeplaatje en in deze handleiding in acht. Sluit de aansluitkabels van het apparaat alleen aan op de waarvoor bedoelde en vakkundig geinstalleerde contactdozen. Laat alle kabels binnen het gebouw door een elektromonteur leggen.

Gebruik uitsluitend origineel toebehoren en originele reservedelen.

Ongeschikte headsets, externe luidspekers en hoorns können tot gehoorschade leiden en de spreakverbinding storen. Neem de technische gegevens voor het aansluiten van een headset in acht.

Voorwaarden voor de gebruikslocatie

Gebruik de telefoon alleen in gesloten, droge ruimtes.

Dek het apparaat Niet af.

Gebruiksbeperking

Neem een beschadigd apparatusaat nooit in gebruik.

Raak het apparaat Niet aan als het onweert.

Gebruik het apparaat Niet voor levensbehoudende systemen of toepassingen binnen nucleaire installations. Het gebruik van het apparaat voor dergelijk teopassingen is uitsluitend toegestaan met voorafgaande toestemming/een vooraf afgegeven verklaring van de fabrikant voor het geval in kwestie.

Voor de installmentie benodigde kennis

Een on volledige of verkeerde installmentie kan gevaar voor personen tot gevolg hebben, bijvoorbeeld doordat er geenoodoproepen+kunnen worden gedaan. Het product wordt geinstalleerd via de telefoon of via een geintegreerde webserver, waarvan de pagina's kunnen worden opgeroepen via een

webbrowser. De bijbehorende hulp is beschikbaar in de Engelse of de Duitsetaal.

Als u deutsche talen en de gelebrektevaktermen nicht kent, schakel dan een geschikte vakman in die ze wel beheerst.

Reparatie

Open het apparaat Niet. Alleen de fabrikant mag het apparaat openen en repareren.

Reiniging

Let op: Als er vloeistoffen in de behuizing verechtkomen, kan het apparaat beschadigd of zelfs onherstelbaar defect raken.

• Reinig het apparaat alleen met een droge doeck.

Technische gegevens

	COMfortel® D-100 COMfortel® D-200
Bedrijfs spanning Voed	ing via ethernetpoort door middel van PoE conform IEEE 802.3af (bij het ontbreken van PoE-ondersteuning van het netwerk met een als toebehoren verkrijgbare COMfortel® PoE-100 of COMfortel® PoE-1000
PoE-klasse Class 1 (aangegeven op het typeplaatje)	Class 2 (aangegeven op het typeplaatje)
Opgenomen vermogen	Min. 1,5 W, max. 3,8 W Min. 1,2 W, max. 6,5 W
Systeemaansluiting 10	/100Base Tx ethernet 10/100/1000, Tx ethernet
2e ethernetpoort 10/10	0Base Tx ethernet 10/100/1000, Tx ethernet
VoIP-codecs G.711 A-	aw, μ-Law, G.722 (Wideband), G.723, G.726, G.729, iLBC
USB-aansluiting 1 x voor het aansluiten van	een toetsuitbreidingsmodule COMfortel® D-XT20
Weergave	12 meerkleurige ledjes, verlicht grafisch display, zwart/ wit, 240 x 128 pixels, achtergrondverlichting
Bedieningselementen	Toetsenblok, 12 vaste functietoetsen, navigatietoetsen. 6 vrij programmeerbare functietoetsen links en rechts naast het display (3 niveaus), self-labeled, ledje voor de statusaanduiding. 4 contextgevoelige softkeys onder het display.
Hoorn	Wideband-audio, elektraret-microfoon, dynamische luidspreker in de hoorn, compatibel met gehoorapparaten
Headset	Afzonderlijke interface voor dynamische headsets, ook met DHSG-ondersteuning
Telefoonhaak	Magnetisch schakelcontact
Behuizing	Kunststof, zwart
	COMfortel® D-100 COMfortel® D-200
Afmetingen (b x h x d)	238 mm x 125/160 mm x 145/195 mm
Gewicht 697 g
Temperatuur Gebruik:	0 tot 40 °C, opslag: -30 tot +70 °C, nicht condenserend
Veiligung CE

Technische gegevens voor het aansluiten van een headset
Stroomverbruik microloon Max. 0,5 mA
Gevoeligheid microloon -43 dB
Impedantie luidspreker 100 ohm
Gevoeligheid luidspreker bij 1 kHz	19,5 +/- 3 dBPa/V
Grens geluidsniveau 24 dBPa

Milieuvoorschriften

Wanner het apparaat eens is uitgediend, let dan op een correcte afvoer (niet in het normale huisvuil).

Voer het verpakkingsmaterialiaal correct af om het milieu te sparen.

Informeer bij uw lokale autoriteitenaar de mogelijkheden voor het milieuvriendelijk afvoeren van uw apparaat. Wanner u wilt, dat wij het apparaat voor u afvoeren, stuur het apparaat dan voor uw eigen rekening aan Auerswald GmbH & Co. KG.

Verklaring van overeenstemming

Dit apparaat voldoet aan de fundamentele gezondheids-, veiligheids- en milieuvoorschriften van alle relevante Europese richtlijnen. De verklaring van overeenstemming kut u vinden op once website.

Garantievoorwaarden

1. Auerswald GmbH & Co. KG, Vor den Grashöfen 1, 38162 Cremlingen, Germany, verleent als fabrikant op dit product 24 maanden fabrieksgarantie vanaf de koopdatum.
2. Dit beteKent voor u als gebruiker: Wij gararden, dat once apparaten bij de overdracht fouloos functioneren en zorgen tot 24 maanden vanaf deze datum voor een kostenloze reparatie of wij leveren kosteloos een verrangen, indien een fabricagefout optreedt en zien af van het door u als verbruiker aan te voeren bewijs als bij de wettelijk garantie, dat deze fout op het tijdstip van overdracht al aanwezig was. Bij de reparatie of de levering van verrangende onderdelen gebruiken wij十几年e of gewijkwaardige onderdelen. Het apparaat en eventueleuitgenomen onderdelen gaan over in ons eigendom en mooten worden vernietigd.
3. Naast deze garantie heeft de klant in volledige omvang het wettelijkke recht op garantie op basis van het koopverdrag ten opzichte van de leverancier. De wettelijkke garantie betreft darüber in tegenstelling tot once fabrieksgarantie alleen de kwaliteit op het tijd stip van verkoop (overdracht).
4. U kunt alleen aanspraak maken op deze garantie, wanneer u het defecte apparaat met een eenduidig koopbewijs (factuur of kassabon) op uw kosten aan Auerswald GmbH & Co. KG verzendt of, buiten Duitsland, aan once importeur of distributeur ter plaatse. Voeg aan deze zending een uitgebriede boutbeschrijving tot en vermeld voor eventuele vragen ook uw telefoonnummer. Zorg voor geschikte transportverpakking om transportschade te voorkomen (bijvoorbeeld originele verpakking met een omdoos).
5. Uitgesloten van de fabrieksgarantie is schade, die ontstaat door verkeerde behandeling, bedieningsfouten, misbruik, externe invloeden, blikseminslag/overspanning, veranderingen van het product en aangebouwde componenten. Bovendien zijn de slijtende delen uitgesloten (bijv. batterijen, zekeringen, accu's, geheugenkaarten), en door de slijtende delen veroorzaakte schade (bijv. door het uitlopen van batterijen). Ook transportschade, gevolgschade en kosten voor uityvaltielen aan uitgesloten.

Ingebruikneming

Opmerking: In deze handleiding worden de ingebruikneming beschreiben zonder provisioning.

1. Monteer de standaard, zie afbeelding A 1.
2. Sluit het apparaat aan, zie afbeelding A 2.

Het apparatus start.

Het bedrijfslogo verschijnt en blijt 2-3 minutes zichtbaar.

Op het display verschijnt de mededeling dat er worden gezocht maar provisioning-gegevens. Tegelijkkertijd worden het IP-adres van de telefoon weergegeven.

1. Noteer het IP-adres.
2. Druk de softmax Cancel in.

Ukomt dan in het menu First setup.

Opmerking: Voer de instelleningen verwolgens als volgt UIT:

• Navigeer door de lijsten met de pijltoetsen ▲▼.
  Voer cijfers en tekens in met het toetsenblok.
• Bevestig uw keuze of invoer met de OK-toets
  OK

Taal en locatie instellen

1. Druke softkey Country in.
2. Open Phone language.
3. Stel de taal voor de telefoon in (hier: Nederlands).

De menutaal wordt gewijzigd.

1. Open Locatie.
2. Stel de gebruikslocatie van de telefoon in.
3. Open Taal configuratiemgr..
4. Stel de taal voor de configuratiemanager in.
5. Druk deterug-toets in

U kommt dan in het menu Eerste configuratie.

1. Voor de verdere configuratie hebts de volgende alternatieven:

2. Druk de softmax OK in om verdereinstallingen op de telegramvast te leggen. Zie Identiteit op de telegramn instalten.

3. Druk de softkey WebUI in om Toegang > Web-administratie (https) te activieren. Verdere instellingenkest u nu ook heel gemakkelijk vastleggen met behulp van de configuratiemanager. Zie Configuratiemanager openen.

Het menu Eerste configuratie worden gesloten.

Identiteit op de telefoon instellen

1. Open Menu > Installingen > Identiteiten.

Er verschijnt nu een lijst met 6 nicht-ingestelde identiteiten, gekenmerkt door ---

1. Open een nicht-ingestelde identiteit.

2. Voer verwolgens de bevraagde gegevens in. Welke dit+zijn, is afhankelijk van de bedrijfsmodus.

Opmerking: Druk voor het invoeren van getallen de cijfertoetsen lang in.

	Telefooncentrale VoIP-provider
SIP- gebruikersnaam	het voor de telefoon ingestelde interne telefoonnummer Voorbeeld: 557	de voor het account ingestelde gebruikersnaam Voorbeeld: [e-mail]
Wachtwoord het bijbehorende wachtwoord het bijbehorende wachtwoord
SIP registeren het IP-adres van de telefooncentrale Voorbeeld: 192.168.196.37		de URL van de VoIP- provider Voorbeeld: providernaam.nl

1. Voer onder Displaynaam de naam in die moet worden weergegeven op het display van het apparatusat.
2. Zet een kruisje voor Identiteit activeren.

Hiermee is de eerste installmentie beeindigd. Alle verdere instellenen zijn optioneel.

Configuratiemanageropenen

1. Voer op de adressregel van de browser het IP-adres van de telefoo in.

2. Voer de gebruikersnaam en het wachtwoord in. Bij aflevering is hiervoor in beiden geallen admin ingesteld.

3. Klik op Login.

Let op: Wachtwoorden zoals deze zich ingesteld bij aflevering, vormen een veiligheidsrisico.

• Wijzig het wachtwoord onmiddelijk. U(Intt dit doen onder Gebruiker.

Opmerking: Nadere informatatie over onder andere het instellen van een identiteit(Int)kunt u vinden onder Online help.
