GEBRUIKSAANWIJZING AquaRite Flo Advanced NG HAYWARD

Gebruik uitsluitend vervangingsonderdelen van de Hayward merken Gebruik uitsluitend vervangingsonderdelen van de Hayward merken Pagina 2 van 20 Pagina 3 van 20AquaRite

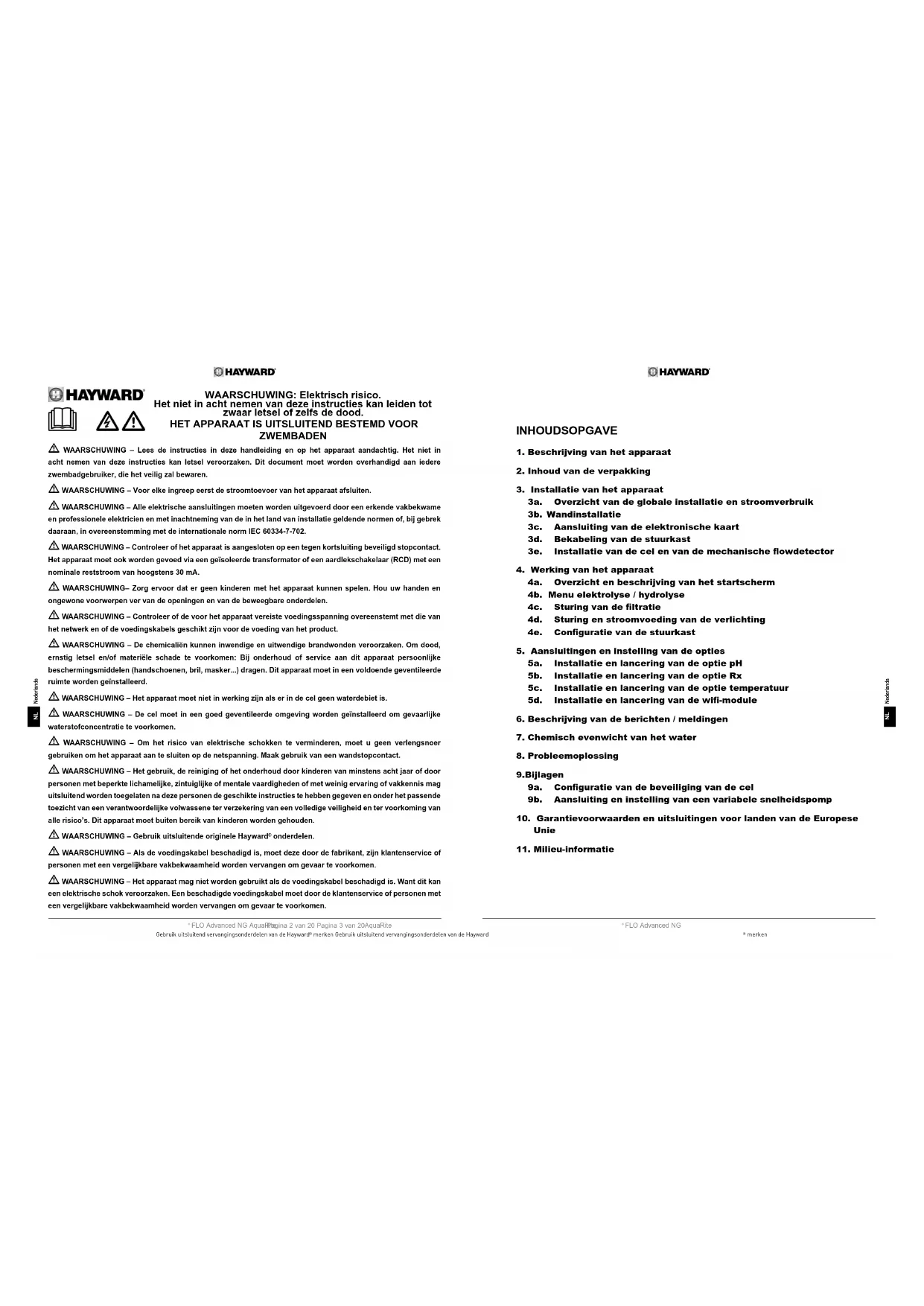

FLO Advanced NG 1.Beschrijvingvanhetapparaat 2.Inhoudvandeverpakking 3.Installatievanhetapparaat 3a. Overzichtvandeglobaleinstallatieenstroomverbruik 3b. Wandinstallatie 3c. Aansluitingvandeelektronischekaart 3d. Bekabelingvandestuurkast 3e. Installatievandecelenvandemechanischeowdetector 4.Werkingvanhetapparaat 4a. Overzichtenbeschrijvingvanhetstartscherm 4b. Menu elektrolyse / hydrolyse 4c. Sturingvandeltratie 4d. Sturingenstroomvoedingvandeverlichting 4e. Conguratievandestuurkast 5.Aansluitingeneninstellingvandeopties 5a. InstallatieenlanceringvandeoptiepH 5b. InstallatieenlanceringvandeoptieRx 5c. Installatieenlanceringvandeoptietemperatuur 5d. Installatieenlanceringvandewi-module 6.Beschrijvingvandeberichten/meldingen 7.Chemischevenwichtvanhetwater

9a. Conguratievandebeveiligingvandecel 9b. Aansluitingeninstellingvaneenvariabelesnelheidspomp 10.GarantievoorwaardenenuitsluitingenvoorlandenvandeEuropese Unie

• WAARSCHUWING – Lees de instructies in deze handleiding en op het apparaat aandachtig. Het niet in acht nemen van deze instructies kan letsel veroorzaken. Dit document moet worden overhandigd aan iedere zwembadgebruiker, die het veilig zal bewaren.

• WAARSCHUWING – Voor elke ingreep eerst de stroomtoevoer van het apparaat afsluiten.

• WAARSCHUWING – Alle elektrische aansluitingen moeten worden uitgevoerd door een erkende vakbekwame en professionele elektricien en met inachtneming van de in het land van installatie geldende normen of, bij gebrek daaraan, in overeenstemming met de internationale norm IEC 60334-7-702.

• WAARSCHUWING – Controleer of het apparaat is aangesloten op een tegen kortsluiting beveiligd stopcontact. Het apparaat moet ook worden gevoed via een geïsoleerde transformator of een aardlekschakelaar (RCD) met een nominale reststroom van hoogstens 30 mA.

• WAARSCHUWING– Zorg ervoor dat er geen kinderen met het apparaat kunnen spelen. Hou uw handen en ongewone voorwerpen ver van de openingen en van de beweegbare onderdelen.

• WAARSCHUWING – Controleer of de voor het apparaat vereiste voedingsspanning overeenstemt met die van het netwerk en of de voedingskabels geschikt zijn voor de voeding van het product.

• WAARSCHUWING – De chemicaliën kunnen inwendige en uitwendige brandwonden veroorzaken. Om dood, ernstig letsel en/of materiële schade te voorkomen: Bij onderhoud of service aan dit apparaat persoonlijke beschermingsmiddelen (handschoenen, bril, masker...) dragen. Dit apparaat moet in een voldoende geventileerde ruimte worden geïnstalleerd.

• WAARSCHUWING – Het apparaat moet niet in werking zijn als er in de cel geen waterdebiet is.

• WAARSCHUWING – De cel moet in een goed geventileerde omgeving worden geïnstalleerd om gevaarlijke waterstofconcentratie te voorkomen.

• WAARSCHUWING – Om het risico van elektrische schokken te verminderen, moet u geen verlengsnoer gebruiken om het apparaat aan te sluiten op de netspanning. Maak gebruik van een wandstopcontact.

• WAARSCHUWING – Het gebruik, de reiniging of het onderhoud door kinderen van minstens acht jaar of door personen met beperkte lichamelijke, zintuiglijke of mentale vaardigheden of met weinig ervaring of vakkennis mag uitsluitend worden toegelaten na deze personen de geschikte instructies te hebben gegeven en onder het passende toezicht van een verantwoordelijke volwassene ter verzekering van een volledige veiligheid en ter voorkoming van alle risico’s. Dit apparaat moet buiten bereik van kinderen worden gehouden.

• WAARSCHUWING – Gebruik uitsluitende originele Hayward

• WAARSCHUWING – Als de voedingskabel beschadigd is, moet deze door de fabrikant, zijn klantenservice of personen met een vergelijkbare vakbekwaamheid worden vervangen om gevaar te voorkomen.

• WAARSCHUWING – Het apparaat mag niet worden gebruikt als de voedingskabel beschadigd is. Want dit kan een elektrische schok veroorzaken. Een beschadigde voedingskabel moet door de klantenservice of personen met een vergelijkbare vakbekwaamheid worden vervangen om gevaar te voorkomen. WAARSCHUWING: Elektrisch risico. Het niet in acht nemen van deze instructies kan leiden tot zwaar letsel of zelfs de dood.

HET APPARAAT IS UITSLUITEND BESTEMD VOOR

ZWEMBADENNederlandsNederlands

Gebruik uitsluitend vervangingsonderdelen van de Hayward merken Gebruik uitsluitend vervangingsonderdelen van de Hayward merken Pagina 4 van 20 Pagina 5 van 20AquaRite

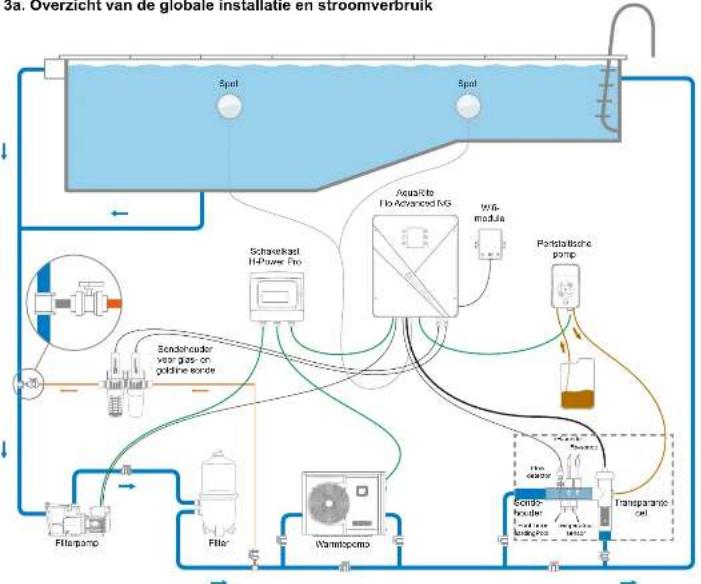

3a. Overzicht van de globale installatie en stroomverbruik Maximaal verbruik en productie

• Het is aanbevolen om voor de stuurkast gebruik te maken van een getimede aardlekschakelaar van 16 A. Product Maximaal verbruik g Cl/u AQR-FLO-AD08NG 65W 8AQR-FLO-AD16NG 120W 16AQR-FLO-AD22NG 130W 22AQR-FLO-AD33NG 150W 33AQR-FLO-AD50NG 190W 50AQR-FLO-AD0LSNG 80W Equiv 5AQR-FLO-AD1LSNG 120W Equiv 15AQR-FLO-AD2LSNG 150W Equiv 30AQR-FLO-AD3LSNG 150W Equiv 45 SpotSpot Het apparaat AquaRite

Flo Advanced NG is een systeem voor waterbehandeling gecombineerd met een inrichting voor de sturing van de zwembadapparaten. Besturingssysteem: De zoutelektrolyse AquaRite

Flo Advanced (LS inbegrepen) centraliseert de desinfectie en het beheer van de voornaamste zwembadapparaten door hun wisselwerkingen te optimaliseren. Het is een systeem voor de chemische behandeling en desinfectie van het water en voor automatische pH-regulering. Dit apparaat stuurt tevens de mono zwembadpompen, de variabele snelheidspompen, de verlichting tot 50W en de watertemperatuur. Het kan dit alles op afstand sturen met de opties Wifi of Ethernet. Waterbehandeling: AquaRite

Flo Advanced: De chloor wordt geproduceerd door elektrolyse van water met een laag zoutgehalte. De elektrolysecel produceert natriumhypochloriet (vloeibare chloor) vanaf 3 g zout per liter. Chloor bestrijdt en elimineert bacteriën, virussen en pathogenen en oxideert de in het water aanwezige organische stoffen. Het gebruikte natriumhypochloriet zet zich na enkele uren weer om in zout. AquaRite

Flo Advanced Low Salinity: Hiermee kunt u uw zwembadwater efficiënt behandelen door elektrolyse en hydrolyse van zout water. Om te functioneren vereist het elektrolysetoestel een zeer laag zoutgehalte (1,5 g zout per liter) van het zwembadwater. De cel produceert natriumhypochloriet (vloeibare chloor) en vrije radicalen met sterkere desinfectiekrachten dan natriumhypochloriet. De chloor en de vrije radicalen bestrijden en elimineren bacteriën, virussen en pathogenen en oxideren de in het water aanwezige organische stoffen. Het gebruikte natriumhypochloriet zet zich na enkele uren weer om in zout.

2. INHOUD VAN DE VERPAKKING

Stuurkast Flowdetector ¾ inch Elektrolysecel Boorsjabloon Kabelwartel (X2) 4 pluggen, 4 schroeven voor bevestiging aan de wand, 4 ophangogen, 4 bevestigingsschroeven voor de ophangogen Transparante houder voor sonde en flowdetector en 4 doppen ½ inch.

1. BESCHRIJVING VAN HET APPARAAT

Voeding 220 – 230 V 50 – 60 Hz Aansluiting cel Aansluitingen opties Aansluitingen pH en Rx-sondes

De levensduur van de cel is 10.000 u in optimale gebruiksomstandigheden. Zie Hfst. Chemisch evenwicht van het water.

De benodigde hoeveelheid chloor voor een correcte behandeling van zwembadwater varieert naarmate het aantal zwemmers, het aantal werkingsuren van de filtratie, de regenval, de watertemperatuur, de waterkwaliteit en de handhaving van de juiste chemische evenwicht van het water.

Alvorens dit product te installeren op het filtersysteem van een zwembad of spa met aangrenzend terras of inloopstrand van natuurstenen, moet u contact opnemen met een bevoegde zwembadbouwer die u advies zal geven voor het kiezen, installeren, afdichten (indien nodig) en onderhouden van de stenen aangelegd rondom een zwembad dat zout bevat.

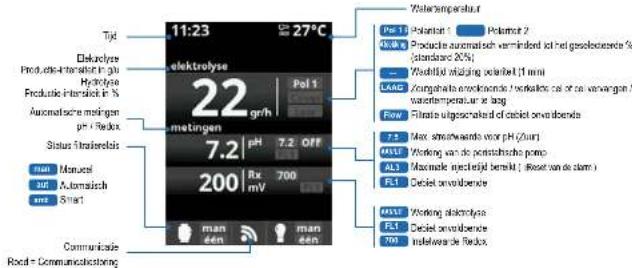

De chloorproductie (in g/u of %), de alarmen, de gemeten waarden van pH, Rx en temperatuur worden weergegeven en geactualiseerd op het scherm. Gebruiksaanwijzing via QR-code NOTICE AQRNederlands Nederlands

Gebruik uitsluitend vervangingsonderdelen van de Hayward

merken Gebruik uitsluitend vervangingsonderdelen van de Hayward

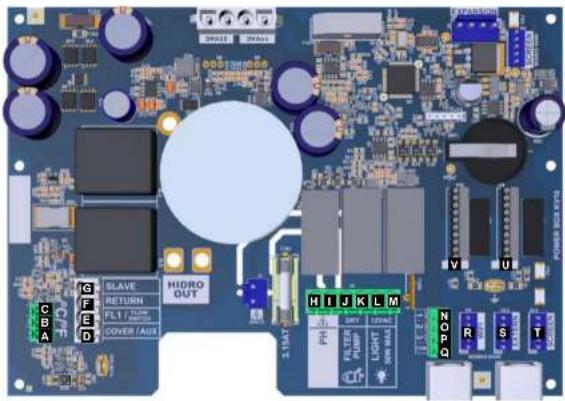

FLO Advanced NG 3d. Bekabeling van de stuurkast Aansluiting op de ingangen: Kaart Naam Beschrijving Aansluitklemmen Type ingang / uitgang Hoofd ºC Temperatuursensor A-B-C Rood, geel, zwart Hoofd COVER / AUX Detectie afdekking gesloten D-F Droog contact Hoofd FL1 / FLOW SWITCH Mechanische flowdetector E - F Niet-gepolariseerd droog contact Hoofd SLAVE Aansluitblok voor master- of slave kast G-F Droog contact Hoofd PH Peristaltische of elektromagnetische injectiepomp H-I Uitgang Spanning 230 VAC 5 A max Hoofd FILTER PUMP Sturing filterpomp J-K Droog contact Hoofd LIGHT 50W Sturing en voeding verlichting L-M Uitgang Spanning 12 VAC 50 W max Hoofd VARIABLE SPEED PUMP Sturing variabele snelheidspomp N-O-P-Q Droog contact V1 - V2 - V3 - Gemeenschappelijk Hoofd SCREEN Scherm op afstand (optioneel) R Modbus RS465

V. boven n. beneden: rood / vrij / geel / groen / zwart

Hoofd WIFI Wifi of ethernet module (optioneel) S Modbus RS465

V. boven n. beneden: rood / vrij / geel / groen / zwart

Hoofd EXTERN Standaard communicatieconnector T Modbus RS465

V. boven n. beneden: rood / vrij / geel / groen / zwart

Hoofd PH Aansluiting pH-chip, markering en LED links U 5 VDC Hoofd RX Aansluiting Rx-chip (optioneel), markering en LED links V 5 VDC 6 ingangen voor bekabeling apparaten Wi-module Boren met een M12 boor of met een conische boor Boren met een M16,5 boor of met een conische boor Voedingskabel Gasdetector Voeding voor cel Rx-sonde pH-sonde 3c. Aansluiting van de elektronische kaart Het zwarte deksel verwijderen door de 4 schroeven met een schroevendraaier los te draaien. 3b. Wandinstallatie

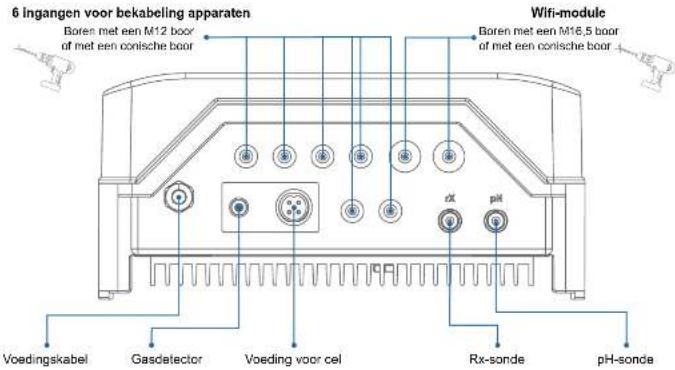

Zonder het deksel te openen, de 4 ogen vastschroeven aan de achterzijde van de stuurkast.

De plaats van de 4 ogen markeren met behulp van het boorsjabloon.

4 gaten in de wand boren en daarin de 4 pluggen aanbrengen.

De 4 bevestigingsschroeven in de wand bevestigen en het apparaat verticaal ophangen met de connector van de cel naar onderen. De stuurkast moet in de technische ruimte geïnstalleerd worden (droog, gematigde temperatuur, geventileerd). Pas op, zuurdampen kunnen uw apparaat onherroepelijk beschadigen. Bewaar de behandelingsproducten daarom op de juiste plaats. De lterpomp van het zwembad loskoppelen alvorens te beginnen met de installatie. De installatie moet in overeenstemming met de in het land van installatie geldende normen worden uitgevoerd. De stuurkast moet geïnstalleerd worden op een horizontale afstand van minstens 3,5 meter (of meer als de plaatselijke regelgeving dit vereist) van het zwembad, op minder dan 1 meter van een beveiligd stopcontact en op minder dan 4,5 meter van de plaats bestemd voor de cel. De stuurkast moet verticaal worden geplaatst, op een vlakke ondergrond, met de kabels naar beneden. Aangezien de behuizing van deze stuurkast ook dient voor de afvoer van warmte (dissipatie van warmte van inwendige onderdelen), is het belangrijk dat de ruimte aan de vier zijden vrij blijft. De stuurkast niet achter een paneel of in een gesloten ruimte monteren. Alvorens de stuurkast op zijn plaats te bevestigen, controleren of de voedingskabel lang genoeg is om het beveiligde stopcontact te bereiken en of de celkabel lang genoeg is om de cel te kunnen installeren. Alle metalen componenten van het zwembad kunnen op dezelfde aardleiding worden aangesloten, in overeenstemming met de plaatselijke regelgeving. (x4)

• Sluit de sensoren zorgvuldig aan. Een slechte aansluiting kan het apparaat definitief beschadigen.

CNederlands Nederlands

Gebruik uitsluitend vervangingsonderdelen van de Hayward

merken Gebruik uitsluitend vervangingsonderdelen van de Hayward

Het apparaat is ontworpen om permanent te zijn aangesloten op een beveiligd stopcontact. De AquaRite

Flo Advanced moet niet worden losgekoppeld van de stroomvoeding, behalve tijdens onderhoud van de zwembadapparatuur of wanneer het zwembad moet worden afgesloten (overwintering). Zodra de parameters van het water binnen de aanbevolen waardenbereiken liggen, kunt u het apparaat inschakelen. 4b. Menu elektrolyse / hydrolyse 4a. Afbeelding en beschrijving van het startscherm Pol 1 Pol 2Afdekking LAAG Flow

• De ltratie moet actief zijn om de elektrolyse te kunnen laten starten. Elektrolyse / Hydrolyse: Programmering van de functies van elektrolyse / hydrolyse.Boost: Continue ltratie gedurende 24 uur op maximale intensiteit. Automatische terugschakeling naar de geprogrammeerde ltratiemodus. Tijdens de boostperiode kan de Redox sturing gedeactiveerd wordenAfdekk. : Vermindering van het % van de chloorproductie wanneer de afdekking gesloten is. Wanneer de afdekking gesloten is, is een 100% werking van de elektrolyse niet nodig. Pas het verminderings-% van de chloorproductie aan.Niveau: Gewenste chloorproductie (g/u) voor de elektrolyse.Gewenste chloorproductie (%) voor de hydrolyse. Tijd Elektrolyse Productie-intensiteit in g/u Hydrolyse Productie-intensiteit in % Watertemperatuur Polariteit 1 Wachttijd wijziging polariteit (1 min) Filtratie uitgeschakeld of debiet onvoldoende Max. streefwaarde voor pH (Zuur) Werking van de peristaltische pomp Debiet onvoldoende Instelwaarde Redox Werking elektrolyse Maximale injectietijd bereikt ( Reset van de alarm ) Debiet onvoldoende Zoutgehalte onvoldoende / verkalkte cel of cel vervangen / watertemperatuur te laag Productie automatisch verminderd tot het geselecteerde % (standaard 20%) Polariteit 2 Automatische metingen pH / Redox Status ltratierelais Communicatie Rood = Communicatiestoring Manueel Automatisch Smart 3e. Installatie van de cel en van de mechanische flowdetector Installatie en aansluiting van de cel (zie schema):

• De celhouder verticaal monteren (bij een horizontale installatie, a.u.b. de bijlagen van de handleiding raadplegen om de programmering van de stuurkast aan te passen).

• De cel in een by-pass monteren.

• De voedingskabel onder de stuurkast aansluiten op de 4-pin connector en de gasdetector op de RCA-connector. Installatie en aansluiting van de mechanische flowdetector:

• De houder van de flowdetector vóór de cel en in de by-pass monteren.

• De flowdetector vastschroeven op de ¾" buitenschroefdraad.

• De rode en zwarte kabels aansluiten op de klemmen

van de elektronische kaart. De installatie is voorzien van 2 beveiligingen: de mechanische flowdetector en de gasdetector in de cel. In geval van installatie met een leidingdiameter van 50 mm, het informatieblad losse onderdelen raadplegen voor de voorlijmbare adapters.

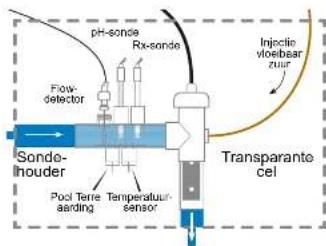

Sonde- houder Transparante cel pH-sonde Flow- detector Injectie vloeibaar zuur Pool Terre aarding Temperatuur- sensor Rx-sonde

iNederlands Nederlands

Gebruik uitsluitend vervangingsonderdelen van de Hayward

merken Gebruik uitsluitend vervangingsonderdelen van de Hayward

FLO Advanced NG Verlichting:Modus Manueel: De tijdbereiken moeten worden bepaald voor een enkele en zelfde dag. Modus Automatisch: gaat aan op basis van geprogrammeerde tijdbereiken, waarin de begin- en eindtijd kunnen worden bijgesteld. De tijdbereiken kunnen worden ingesteld met de volgende frequenties: dagelijks, om de 2 dagen, 3 dagen, 4 dagen, 5 dagen, wekelijks, om de 2 weken, 3 weken, 4 weken.Modus LED lamp: De tijdbereiken moeten worden bepaald voor een enkele en zelfde dag. Shortcut: gaat aan op basis van geprogrammeerde tijdbereiken, waarin de begin- en eindtijd kunnen worden bijgesteld. De tijdbereiken kunnen worden ingesteld met de volgende frequenties: dagelijks, om de 2 dagen, 3 dagen, 4 dagen, 5 dagen, wekelijks, om de 2 weken, 3 weken, 4 weken.Geluid:programmering van het geluidssysteem voor de functies: Toetsenbord (druk op een toets), mededelingen (urgente berichten), waarschuwingen (werkingsalarm), ltratie (begin van de ltratie). Wachtwoord: hier kan de toegang tot het gebruikersmenu worden beveiligd met een wachtwoord. Druk op een combinatie van 5 toetsen en het systeem zal deze onthouden. Als u uw wachtwoord vergeet, kunt u het "hoofdwachtwoord" opvragen bij uw installateur of leverancier.Taal:instelling van de voorkeurstaal.Tijd: instelling van de dag en de tijd.Beeldscherm: instelling van de helderheid van het scherm (0-100 %) en programmering van de in- / uitschakeling van het scherm.Tijdeninfo:het systeem registreert de getelde werkingstijden van de cel en vermeldt deze op dit scherm. Het getal tussen haakjes stemt overeen met het aantal resets van de teller. Systeeminfo: informatie over de beschikbare softwareversie van het TFT-scherm en van de voedingsmodule. Het knooppunt-ID nodig voor de conguratie van de WIFI verbinding van het systeem wordt ook aangegeven. 4d. Sturing en stroomvoeding van de verlichting 4e. Conguratie van de stuurkast

• Uitgang 12 VAC (50 W max.). Directe aansluiting van de LED spots. Het gebruik van een onafhankelijke transformator is niet nodig.

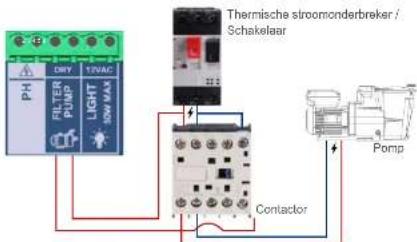

• Wanneer de verlichting geactiveerd wordt, wordt de chloorproductie met 1/3 verminderd. 4c. Sturing van de filtratie Aansluiting van de filterpomp

• Voor de aansluiting en de conguratie van een variabele snelheidspomp a.u.b. de bijlagen van de handleiding raadplegen Thermische stroomonderbreker / Schakelaar Contactor Pomp 1 2 3 4 5 6Filtratie: Conguratie van de sturing van de lterpomp. Selecteer Filtratie voor de instellingen en bevestig door op de toets OK te drukken. De selectie van de modus gebeurt op de regel Modus m.b.v. de toetsen plus/min.Modus Automatisch (of getemporiseerd):In deze modus gaat de ltratie aan op basis van de geprogrammeerde tijdbereiken, waarin de begin- en eindtijd van de ltratie kunnen worden bijgesteld. De tijdbereiken moeten worden bepaald voor een enkele en zelfde dag.Conguratie van de aan- en uittijden (tot 3 programmeerbare tijden mogelijk): ga naar de regel van het tijdbereik (1-3), deze is te wijzigen met de toetsen omhoog/omlaag.Gebruik de toetsen plus/min om naar het veld van de begintijd van het geselecteerde tijdbereik te gaan. Stel de tijd in met plus/min. Gebruik de toetsen omhoog/omlaag om naar het veld van de minuten te gaan en stel deze in met plus/min.Druk op OK om te bevestigen en op de terugtoets om te annuleren. Ga op dezelfde wijze te werk om de eindtijd in te stellen.• De periodes mogen elkaar niet overlappen.Modus reiniging lter (en reiniging van het zwembad door aanzuiging): vanuit dit menu (bereikbaar vanuit ongelijk welke ltratiemodus (Manueel, Automatisch, Smart)) kunt u gemakkelijk een backwash reiniging van de zandlter uitvoeren. Wanneer u dit menu activeert, schakelt de elektrolysecel zich uit. Ga te werk volgens onderstaande instructies:• Zet de lterpomp op UIT met de toetsen plus/min.• Zet de kraan van de lterpomp in de stand backwash reiniging.• Zet de lterpomp weer op AAN. U kunt de duur van de backwash reiniging op de klok van het scherm controleren. Zorg ervoor dat de backwash reiniging van de lter correct en volledig wordt uitgevoerd.• Eenmaal wanneer de backwash reiniging is beëindigd, zet u de lterpomp uit en plaatst u de kraan weer in de lterstand. Desgewenst kunt u nu een spoelcyclus starten.• Ga op dezelfde wijze te werk als voor de backwash reiniging, alleen moet u de kraan in de spoelstand zetten.• Verlaat het menu Reiniging lter met de terugtoets. Het systeem gaat dan terug naar de geprogrammeerde modus.Modus Manueel: Om de ltratieprocessen handmatig aan en uit te zetten zonder temporisering. De regel Status geeft aan of de lterpomp aan is.Zie alinea Reiniging lter hieronder.Nederlands Nederlands

Gebruik uitsluitend vervangingsonderdelen van de Hayward

merken Gebruik uitsluitend vervangingsonderdelen van de Hayward

FLO Advanced NG 5b. Installatie en lancering van de optie Rx

Het deksel openen en de Rx chipkaart aansluiten op de RX sleuf (zie alinea 3C).

De sonde met zijn houder in de leiding monteren, de sonde aansluiten op de stuurkast (zie alinea 3D) en de deksel sluiten.

De stuurkast uit- en weer inschakelen met de schakelaar.

Het menu Metingen verschijnt automatisch voor de instelling van de instelwaarde en voor kalibrering. Werking van de redox module:

• Wanneer de redox optie is aangesloten, start de elektrolysecel zodra de gemeten redoxwaarde onder de instelwaarde daalt.

• De levensduur van de sonde is 1 jaar. Het is aanbevolen deze elk jaar te vervangen.

• De kalibreringsprocedure altijd beginnen met een Reset cal. Conguratie van de Rx instelwaarde: Kalibrering van de pH-sonde: Metingen:Instelling van de instelwaarden. Instelwaarden: Instelwaarden voor elk van de metingen.Bepaling van de instelwaarden: Conguratie van de ideale niveaus voor elke parameter. De standaard instelwaarde is 700 mV.Manueel:Handmatige kalibrering: hiermee kunnen de sondes op 1 punt worden ingesteld (zonder bufferoplossing) - alleen aanbevolen voor het bijstellen van kleine afwijkingen.Zonder de sonde uit het water te halen, regelt u met behulp van de pijltjes plus/min de weergegeven waarde, zodat deze overeenstemt met de referentiewaarde (lichtmeter of ander meetapparaat).Kalibrering pH:Kalibrering van de pH-sonde: aanbevolen om de 2 maanden gedurende het zwemseizoen. Buffer: Kalibrering met bufferoplossingen (bufferoplossingen pH7 / pH10 / neutraal): volg de instructies in 7 stappen die op het scherm verschijnen (scherm Stap 1 van 7 vertoont de 1e stap).Reset cal: De optie Reset Cal wist alle eerder uitgevoerde kalibreringen.

5. AANSLUITINGEN EN INSTELLINGEN VAN DE OPTIES

5a. Installatie en lancering van de optie pH

Het deksel openen en de pH chipkaart aansluiten op de PH sleuf (zie alinea 3C).

De doseerpomp aansluiten op het pH klemmenblok met behulp van een kabelwartel (zie alinea 3C en 3D) en het deksel weer sluiten.

De sonde met zijn houder in de leiding monteren en de sonde aansluiten op de stuurkast (zie alinea 3D).

De instructies van de pH-kit volgen voor de injectie van de vloeistof.

De stuurkast uit- en opnieuw inschakelen met de schakelaar.

Het menu Metingen verschijnt automatisch voor de instelling van de instelwaarde en voor kalibrering. Werking doseerpomp voor pH vloeistof:

• De pomp start afhankelijk van de instelwaarde ingevoerd in het menu Metingen - Instelwaarden – pH minus (instelwaarde < pH van het water).

• Standaard is de maximale tijd voor dosering 120 min om verzuring van het water te voorkomen (AL3).

• De injectiemodus is de proportionele modus: 10 minuten AAN (variabel naarmate het verschil tussen de gemeten waarde en de instelwaarde) + 5 minuten UIT (vast).

• Het is mogelijk de doseerwijze te veranderen van zuur naar basis (raadpleeg uw installateur).

• De pomp is uitgerust met een aan/uit schakelaar.

• De levensduur van de sonde is 1 jaar. Het is aanbevolen deze elk jaar te vervangen.

• De Santoprene slang van de peristaltische pomp heeft een levensduur van 2 jaar. Het is aanbevolen deze elk jaar te vervangen. Wij bevelen de injectie van zwavelzuur aan om corrosie en gassen te voorkomen. Conguratie van de pH instelwaarde: Metingen:Instelling van de instelwaarden. Instelwaarden: Instelwaarden voor elk van de metingen.Bepaling van de instelwaarden: Conguratie van de ideale niveaus voor elke parameter. De standaardwaarde is 7,2.Nederlands Nederlands

Gebruik uitsluitend vervangingsonderdelen van de Hayward

merken Gebruik uitsluitend vervangingsonderdelen van de Hayward

FLO Advanced NG Network: Wanneer de WIFI-module verbonden is, uw apparatuur opnieuw starten. In het menu Conguratie verschijnt de optie Network. WIFI: Selecteer WIFI om de netwerken binnen het bereik van de module te scannen. Het systeem zoekt automatisch. Selecteer het gewenste netwerk binnen het bereik van de WIFI-module.

• De module accepteert alleen wi met een frequentie van 2.4 GHz. Wachtwoord: Vul het wachtwoord van het netwerk in met het contextuele toetsenbord. Ga naar boven of naar beneden met de toetsen omhoog/omlaag en naar links of rechts met de toetsen plus/min. Druk op OK om een letter te selecteren. Naam AP netwerk: Als het netwerk niet automatisch is gevonden, kunt u hier handmatig de naam en het wachtwoord van het gewenste netwerk invullen. Conguratie: Als u een meer gedetailleerde conguratie wenst. Laat standaard DHCP = ON. Status: Controleer de status van uw verbinding. Vertoont de ontvangen en aan de servers verzonden gegevensuitwisselingen.

• Wanneer de module eenmaal verbonden is met het Wi-netwerk en de twee LEDS continu branden (aan), kunt u zich inschrijven op poolwatch.hayward.fr of in de applicatie Hayward Poolwatch. Hou uw knooppunt-ID bij de hand (in het menu Voedingsmodule) en volg het inschrijvingsproces. U kunt de QR-code scannen en daarna in het inschrijfformulier kopiëren/plakken. Na uw inschrijving kunt u alle parameters van uw stuurkast op afstand bewaken en sturen met Hayward PoolWatch. 5d. Installatie en lancering van de Wifi-module

Het deksel openen en de stuurkast doorboren met een boor van 16,5 (zie alinea 3D).

De connector van de Wi-kabel doorvoeren en de kabelwartel aanbrengen.

De witte Wi connector aansluiten op de WIFI sleuf (zie alinea 3C) en de deksel sluiten.

De stuurkast uit- en weer inschakelen met de schakelaar.

Het menu Network verschijnt automatisch in het menu Conguratie.

Congureer de WiFi-verbinding in de stuurkast en op uw telefoon of op de website. Conguratie van de verbinding op uw telefoon en/of website:

De applicatie Hayward Poolwatch is beschikbaar via App Store en Google Play en gratis. Manueel: Handmatige kalibrering: hiermee kunnen de sondes op 1 punt worden ingesteld (zonder bufferoplossing) - alleen aanbevolen voor het bijstellen van kleine afwijkingen. Zonder de sonde uit het water te halen, regelt u met behulp van de pijltjes plus/min de weergegeven waarde, zodat deze overeenstemt met de referentiewaarde (lichtmeter of ander meetapparaat). Smart: Deze modus is gebaseerd op de automatische modus met zijn drie tijdsintervallen voor ltratie, maar met aanpassing van de ltratietijden naarmate de temperatuur. Daarvoor worden er twee temperatuurparameters aangegeven: de maximale temperatuur waarboven de ltratietijden zullen worden bepaald door de tijdbereiken en de minimale temperatuur waaronder de ltratie zal worden verminderd tot 5 minuten, de minimale duur van werking. Tussen deze twee temperaturen worden de ltratietijden lineair geschaald. Gebruik de toetsen plus/min om de gewenste minimale en maximale temperaturen in te stellen. Het is mogelijk de antivriesmodus te activeren, waarmee de ltratie kan worden ingeschakeld wanneer de watertemperatuur beneden 2 °C daalt. Volg de instructies van de Automatische modus om de aan- en uittijden in te stellen (tot 3 programmeerbare tijden mogelijk). 5c. Installatie en lancering van de optie temperatuur

Het deksel openen en de temperatuursensor aansluiten met behulp van een kabelwartel (zie alinea 3C en 3D) en het deksel weer sluiten.

Congureer de temperatuursensor in de stuurkast.

De temperatuurwaarde verschijnt rechtsboven in het scherm en de Smart modus is beschikbaar in het menu Filtratie. Conguratie van de temperatuursensor in de stuurkast: Conguratie van de ltratiemodus Smart: Ga naar Conguratie en druk op OK Ga naar Servicemenu en druk op OK Vul het wachtwoord in: Omhoog Omlaag Plus Min Terug Ga naar Extra Instell. en druk op OK Ga naar het menu Temperatuur, selecteer Standaard en druk op OK om te bevestigen

• De kalibreringsprocedure altijd beginnen met een Reset cal. Kalibrering van de Rx-sonde: Kalibrering Rx: Kalibrering van de Redox-sonde: aanbevolen om de 2 maanden gedurende het zwemseizoen. Buffer: Kalibrering met de bufferoplossing (bufferoplossingen 465 mV). Volg de instructies in 4 stappen die op het scherm verschijnen (scherm Stap 1 van 4 vertoont de 1e stap). Reset cal: De optie Reset Cal wist alle eerder uitgevoerde kalibreringen.NederlandsNederlands

Gebruik uitsluitend vervangingsonderdelen van de Hayward merken Gebruik uitsluitend vervangingsonderdelen van de Hayward merken Pagina 16 van 20 Pagina 17 van 20AquaRite

Geen beeld Controleer de verbindingskabel tussen het beeldscherm en de stuurkast. Controleer of de zekering 4 A niet defect is (in de stuurkast). Controleer de stroomvoeding: 220-230 V 50/60 Hz. Als het probleem aanhoudt, contact opnemen met uw installateur/zwembadspecialist. Te veel chloor Controleer en/of wijzig de instelling van de chloorproductie. Controleer de redox-regeling als uw systeem een automatisch redox-controlesysteem heeft. Controleer de redox-sonde en kalibreer deze zo nodig. Het gewenste productieniveau wordt niet bereikt door de elektrolyse Controleer het zoutgehalte in het water (afhankelijk van het model). Controleer de staat van de cel (deze kan kalkaanslag of vuil bevatten). Reinig de cel volgens de instructies. De owdetector controleren en zo nodig reinigen. Controleer of de cel niet versleten is (neem contact op met uw installateur/zwembadspecialist). Cel met kalkaanslag in minder dan 1 maand Erg hard water met een hoge pH en een hoge totale alkaliteit (de pH en de totale alkaliteit van het water in evenwicht brengen en aanpassen). Controleer of het systeem automatisch van polariteit wisselt (zie beeldscherm). Het is onmogelijk een vrij chloorniveau te bereiken van 1 ppm De ltratieduur verlengen. Het chloorproductieniveau van de elektrolyse verhogen. Controleer het zoutgehalte in het water (zie tabel Chemisch evenwicht van het water). Controleer het cyaanzuurniveau van het zwembad (zie tabel Chemisch evenwicht van het water). Controleer of de uiterste gebruiksdatum van de reageermiddelen van uw testkit niet verstreken is. Pas de chloorproductie aan naarmate de temperatuur en het aantal gebruikers van het zwembad. Pas de pH aan zodat deze altijd een waarde heeft onder 7,8. Witte vlokken in het zwembad Dit gebeurt bij een slecht waterevenwicht en wanneer het water zeer hard is. Het waterevenwicht herstellen, de cel controleren en zo nodig reinigen. Vervanging van de batterij Schroef het deksel los via de 4 schroeven en zoek naar de plaats van de batterij (zie hieronder) Vervang de batterij (type CR2032). Schroef het deksel weer vast met de 4 schroeven.

6. BESCHRIJVING VAN DE BERICHTEN / MELDINGEN

P1/P2 Werkingspolariteit van de cel. De cel keert automatisch de polariteit om voor een zelfreiniging. COV De detectie van de afdekking geeft aan dat de afdekking gesloten is. De productie wordt automatisch verminderd tot de waarde geregistreerd in het menu Elektrolyse. FL1 / FLOW Geen debiet in de installatie. De mechanische flowdetector en de gasdetector controleren en zeker stellen dat de druk correct is. - Controleer de mechanische flowdetector en de gasdetector. - Controleer of de filterpomp wel functioneert. - Controleer of de leidingen niet verstopt zijn (gesloten kraan, volle mand of voorfilter, enz.). - Controleer of de zekering 4A niet defect is. LOW Het apparaat bereikt het gewenste productieniveau niet. Dit kan aan meerdere factoren te wijten zijn: - gebrek aan zout - verkalkte cel - versleten cel (controleer de urenteller) - lage watertemperatuur AL3 De maximale tijd om de pH instelwaarde te bereiken is voorbij. De pH Zuur doseringspomp is uitgeschakeld om overdosering en verzuring van het water te voorkomen. Voer de volgende controles uit: - Controleer of de container met de pH-vloeistof niet leeg is. - Controleer of de op het apparaat afgelezen pH overeenstemt met de pH van het zwembad (gebruik een pH-testkit). Als dit niet het geval is, de pH-sonde kalibreren of zo nodig vervangen. - Controleer of de pH-pomp normaal functioneert. - Controleer de instelling van de correctietijd.Om deze melding te verwijderen en de dosering te resetten, drukt u 3 seconden op de "terug" toets.

7. CHEMISCH EVENWICHT VAN HET WATER

Het water moet beslist handmatig in evenwicht worden gebracht VOORDAT het apparaat in werking wordt gesteld. De onderstaande tabel geeft een overzicht van de door Hayward aanbevolen concentraties. Het is belangrijk om het water regelmatig te controleren en deze concentraties te handhaven om corrosie of beschadiging van de oppervlakken te beperken. Chemie Aanbevolen concentraties Zout 3 g/L / 1,5 g/L voor low salinity modellenVrij chloor 0,5 tot 2,5 ppmpH 7,2 tot 7,6Cyaanzuur(stabilisator)max. 20 tot 30 ppm (Voeg alleen stabilisator toe wanneer het nodig is)0 ppm voor een binnenzwembadTotale alkaliteit 80 tot 120 ppmWaterhardheid 200 tot 300 ppmMetaalzouten 0 ppmIndice de Langelier -0,2 tot 0,2 (bij voorkeur 0)Nederlands Nederlands

Gebruik uitsluitend vervangingsonderdelen van de Hayward

merken Gebruik uitsluitend vervangingsonderdelen van de Hayward

FLO Advanced NG Conguratie van de variabele snelheidspomp in de stuurkast: Geactualiseerde afbeeldingen van de ltratiemodi Ga naar Conguratie en druk op OKWanneer de pomp eenmaal aangesloten is, kunt u voor elke ltratieperiode een verschillende snelheid instellen. S: snel, M: middelmatig en L: langzaam. De Smart modus kan alleen geactiveerd worden met de temperatuursonde.Ga naar Servicemenu en druk op OKGa naar Filter pomp en druk op OKKies het soort pomp en druk op OK om de selectie te bevestigenReiniging van de lter: voor de reiniging van de lter met een variabele snelheidspomp is het aanbevolen gebruik te maken van de hoge snelheid.Vul het wachtwoord in:Neem contact op met uw installateur Thermische stroomonderbreker / Schakelaar Pomp

Kabel toevoegen52 41 63

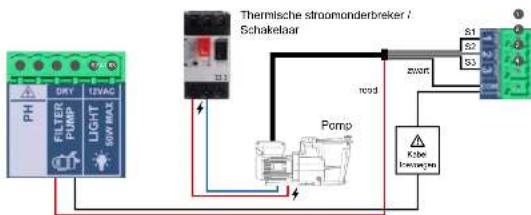

9b. Aansluiting en configuratie van een variabele snelheidspomp

De pomp en de hoofddraden aansluiten.

De snelheden van de pomp V1, V2, V3 direct op de pomp instellen.

De onderstaande procedure volgen om de variabele snelheidspomp aan te melden in de stuurkast.

Als u de snelheidsinstellingen later wilt wijzigen, zult u de pomp opnieuw moeten veranderen in standaard pomp en daarna punt 2 en 3 hierboven herhalen.

9a. Configuratie van de beveiliging van de cel

• Als de cel horizontaal is gemonteerd, is het nodig de beveiliging van de gasdetector van de cel te annuleren. Volg de instructies hieronder: Ga naar Conguratie en druk op OKGa naar Servicemenu en druk op OKGa naar Extra Instell. en druk op OKGa naar het menu Flow ctrl en selecteer Paddle (2). Druk op OK om de selectie te bevestigen.Standaard staat de stuurkast op Paddle or gas (3).Vul het wachtwoord in:Neem contact op met uw installateurItaliano Nederlands Gebruik uitsluitend vervangingsonderdelen van de Hayward merkenPagina 20 van 20AquaRite FLO Advanced NG

-producten geldt een garantie van 3 jaar vanaf de aankoopdatum voor alle materiaal- of fabricagefouten. Indien u gebruik wilt maken van deze garantie, moet u het aankoopbewijs waarop de aankoopdatum vermeld staat meesturen. We raden u daarom aan uw rekening te bewaren. In het kader van zijn garantie zal HAYWARD

kiezen om tot herstelling of vervanging van de defecte producten over te gaan, voor zover deze zijn gebruikt in overeenstemming met de instructies van de gebruikershandleiding en voor zover deze niet zijn gewijzigd en uitsluitend originele HAYWARD

-onderdelen en -componenten bevatten. De garantie geldt niet voor schade die te wijten is aan vorst en chemicaliën. Alle andere kosten (transport, arbeidsloon, enz.) zijn uitgesloten van de garantie. HAYWARD kan niet aansprakelijk worden gesteld voor directe of indirecte schade die voortvloeit uit een verkeerde installatie, aansluiting of gebruik van het product. Om uw recht op garantie uit te oefenen en de reparatie of de vervanging van een product aan te vragen, moet u contact opnemen met uw leverancier. Geen enkel apparaat dat naar onze fabriek wordt teruggestuurd, zal worden aanvaard zonder onze voorafgaande schriftelijke toestemming. De garantie geldt niet voor slijtbare onderdelen. Het onderhoud van onderstaande slijtbare onderdelen van de zoutelektrolyse is nodig afhankelijk van hun geschatte levensduur: - Titaan cel: 8000 uur - Pakkingset (titaan cel, sondehouder): 2 jaar - Santoprene slang (peristaltische pomp) - Membraan (elektromagnetische pomp): 2 jaar - Sonde (pH, Rx, geleidbaarheid, vrij chloor): 1 jaar (garantie 6 maanden) Voorziening voor afgedankte elektrische en elektronische apparatuur van professionals. In overeenstemming met Richtlijn 2012/19/EU betreffende het beheer van afgedankte elektrische en elektronische apparatuur moet deze stuurkast naar een selectief inzamelpunt worden gebracht. ==> Voor meer informatie kunt u contact opnemen met uw distributeur. Goed beheer van elektrische en elektronische apparatuur helpt schade aan het milieu en de volksgezondheid te voorkomen. In overeenstemming met Richtlijn 2006/66/EG van het Europees Parlement en de Raad van 6 september 2006 inzake batterijen en accu’s, alsook afgedankte batterijen en accu’s, geeft het symbool bij deze handleiding aan dat de in de stuurkast ingebouwde batterij apart moet worden ingezameld. Als de batterij het einde van zijn levensduur heeft bereikt, moet deze worden verwijderd en ingeleverd bij een selectief inzamelpunt. In alinea 8 wordt aangegeven hoe u de batterij kunt vervangen..
