H946 - Hometrainer BH FITNESS - Gratis gebruiksaanwijzing en handleiding

Merk	BH Fitness
Model	H946
Producttype	Hometrainer
Gebruik	Professioneel
Maximaal gebruikersgewicht	150 kg
Weerstandssysteem	Spanningsknop met noodrem
Zadelverstelling	Hoogte en horizontaal
Stuurverstelling	Hoogte en horizontaal
Pedalen	Rechts (R) en links (L) met specifieke schroefdraad
Transportwielen	Ja, aan de voorkant
Nivelleerbare voeten	Ja, aan de achterkant
Voeding	Geen (mechanisch)
Materialen	Staal, kunststof
Onderhoud	Regelmatig schoonmaken, controle van aandraaiingen, toepassing van anti-roestmiddelen
Veiligheid	Noodrem, losse kleding vermijden, toezicht op kinderen
Onderdelen	Verkrijgbaar bij BH
Garantie	Vervalt bij niet-naleving van de instructies
Benodigde gereedschappen voor montage	Inbussleutel, Loctite 242, 14 mm sleutels, etc.

Veelgestelde vragen - H946 BH FITNESS

Wat is het maximale gewicht dat de BH Fitness H946 fiets kan dragen?

Het maximale gebruikersgewicht is 150 kg.

Hoe stel ik de zadelhoogte in?

Draai de bevestigingsknop (2A) linksom los, stel het zadel in op de gewenste hoogte en draai vervolgens stevig rechtsom vast.

Hoe pas ik de trapperweerstand aan?

Gebruik de spanningsknop (22) op de hoofdbuis. Om de weerstand te verhogen, til de knop op; om te verlagen, druk hem omlaag. In noodgevallen trek de knop volledig omhoog voor een snelle remming.

Moet ik specifieke vervangingsonderdelen gebruiken?

Ja, gebruik alleen originele BH onderdelen om de veiligheid en garantie te garanderen.

Hoe reinig en onderhoud ik de fiets?

Veeg na elk gebruik het zweet af. Controleer wekelijks het aandraaimoment van de pedalen (46 Nm). Maandelijks reinigen met milde zeep NXT Meguiar's en BH indoor cycling protector aanbrengen.

Is er een noodrem?

Ja, de spanningsknop (22) fungeert als noodrem. Door hem volledig op te tillen wordt het vliegwiel snel afgeremd.

Is de fiets geschikt voor beginners?

Ja, maar het wordt aanbevolen om een arts te raadplegen voordat u met een trainingsprogramma begint, vooral als u ouder bent dan 35 of gezondheidsproblemen heeft.

Hoe verplaats ik de fiets?

Til de voorkant van de fiets (voorzien van wieltjes) iets op en duw hem naar de gewenste locatie.

Hoe monteer ik de pedalen correct?

Het rechterpedaal (R) wordt rechtsom op de rechtercrank geschroefd, het linkerpedaal (L) linksom op de linkercrank. Draai stevig vast met een aandraaimoment van 46 Nm na aanbrengen van Loctite 242.

Wat te doen als de riem slipt?

Verwijder de zijafdekkingen, draai de schroeven maximaal twee slagen los, draai vervolgens de kleine moeren aan beide kanten gelijkmatig vast tot de riem strak staat. Draai de schroeven weer vast en plaats de afdekkingen terug.

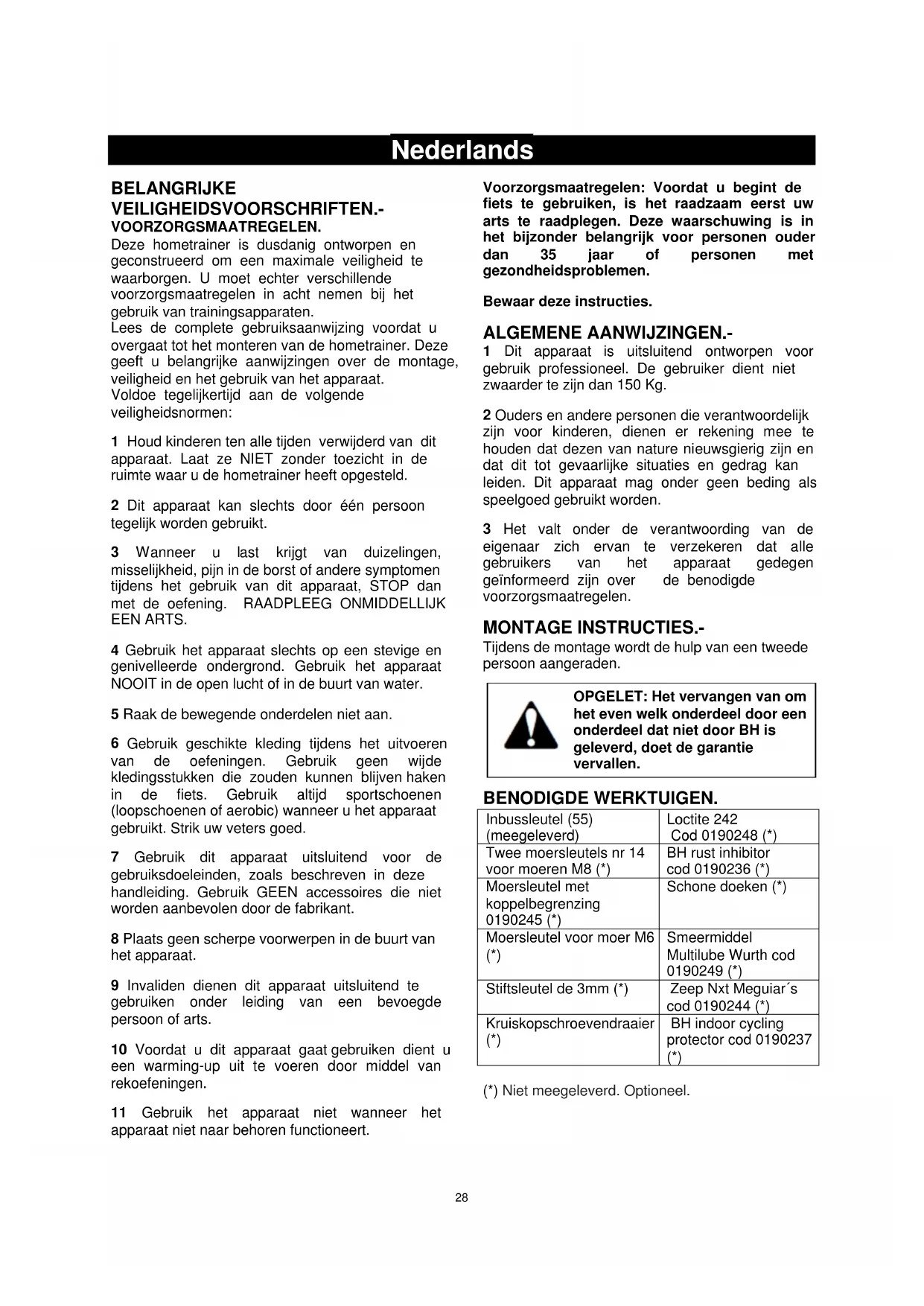

GEBRUIKSAANWIJZING H946 BH FITNESS

Deze hometrainer is dusdanig ontworpen en geconstrueerd om een maximale veiligheid te waarborgen. U moetECHTER verschillende voorzorgsmaatregelen in acht nemen bij het gebruik van trainingsapparaten.

Lees de complete gebruiksaanwijzing voordat u overgaat tot het monteren van de hometrainer. Deze geeft u belangrijke aanwijzingen over de montage, verilgheid en het gebruik van het apparaat.

Voldoe tegelijkertijd aan de volgende veiligheidsnormen:

1 Houd kinderen ten alle tijden verwijderd van dit apparaat. Laat ze NIET zonder toezicht in de ruimte waar u de hometrainer heeft opgesteld.
2 Dit apparaat kan slechts door een persoon tegelijk worden gebruikt.
3 Wanner u last krijgt van duizelingen, misselijkkheid, bijn in de borst of andere symptomen tijdens het gebruik van dit apparaat, STOP dan met de oefening. RAADPLEEG ONMIDDELLIJK EEN ARTS.
4 Gebruik het apparaat slechts op een stevige en genivelleerde ondergrond. Gebruik het apparaat NOOIT in de open lucht of in de buurt van water.
5 Raak de bewegende onderdelen nicht aan.
6 Gebruik geschikte kleding tijdens het uitvoeren van de oefingen. Gebruik geen wijde kledingsstukken die zouden können blijven haken in de fiets. Gebruik.altijd sportschoenen (loopschoenen of aerobic) wonneur u het apparaat gebruikt. Strik uw veters goed.
7 Gebruik dit apparaat uitsluitend voor de gebruiksdoeleinden, zoals beschreiben in deze handledig. Gebruik GEEN accessoires die nicht worden aanbevolen door de fabrikant.
8 Plaats geen scherpe voorwerpen in de buurt van het apparatus.
9 Invaliden dieren dit apparaat uitsluitend te gebruiken onder leiding van een bevoegde person of arts.
10 Voordat u dit apparaat gaat gebruiken dient u een warming-up uit te voeren door middel van rekoefingen.
11 Gebruik het apparaat Niet wonneer het apparaat Niet maar behoren functioneert.

Voorzorgsmaatregelen: Voordat u begint de fiets te gebruiken, is het raadzaam eerst uw arts te raadplegen. Deze waarschuwing is in het bijzonder belangrijk voor personen ouder dan 35一年多 of Personen met gezondheidsproblemen.

Bewaar deze instructies.

ALGEMENE AANWIJZINGEN.

1 Dit apparaat is uitsluitend ontworpen voor gebruik professioneel. De gebruiker dient nicht zwaardere te zichen dan 150Kg
2 Ouders en andere personnes die verantwoordelijk zijn voor kinderen, dienen er rekening mee te houden dat dezen van nature nieduwsgierig zijn en dat dit tot gevaarlijke situatuies en gedrag kan leiden. Dit apparaat mag onder geen bedding als spelregulated gebruikt worden.
3 Het valt onder de verantwoording van de eigenaar zich ervan te verzekeren dat alle gebruikers van het apparaat gedegen geinformeerd zich over de benodigde voorzorgsmaatregelen.

MONTAGE INSTRUCTIONS.-

Tijdens de montage worden de hulp van een tweede persona aangeraden.

OPGELET: Het verwangen van om het even welk onderdeel door een onderdeel dat Niet door BH is geleverd, doet de garantie verwallen.

BENODIGDE WERKTUIGEN.

Inbussleutel (55) (meegeleverd)	Loctite 242 Cod 0190248 (*)
Twee moersleutels nr 14 voor moeren M8 (*)	BH rust inhibitor cod 0190236 (*)
Moersleutel met koppelbegrenzing 0190245 (*)	Schone doeken (*)
Moersleutel voor moer M6 (*)	Smeermiddel Multilube Wurth cod 0190249 (*)
Stiftsleutel de 3mm (*)	ZEEP Nxt Meguiar's cod 0190244 (*)
Kruiskopschroeverbreeaier (*)	BH indoor cycling protector cod 0190237 (*)

(*) Niet meegeleverd. Optioneel.

Haal het apparaat uit de verpakking en controllerer of alle onderdelen aanwezig zich Fig.1. (A) Centrale frame; (20) Stuur; (21) Stuurbuis; (39) Zadelpen; (38) Horizontale zadelbuis; (1) Zadel; (11) Voetstuk anschter met in hoogte verstelbare pootjes; (14) Voetstuk voor met wieltjes; (9L) Linker pedaal; (9R) Rechter pedaal; (8) Schroef M-10 met afgeronde kop; (7) Platte ring M-10; (6) Dopmoer M-10; (15) Drager; Dubbele ringsleutel.

1. Neem het voetstuk acheer (11), enplaats dit aan de steun aan de achterkant van het apparaat zoals worden getoond in Fig.2,plaats de schroeven (8), de platte ringen (7) en de dopmoeren (6) en draai stevig aan.
2. Plaats het voetstuk voor met wieltjes (14), met de wielenaar voren gericht en zorg waar bij dat de rode punten samenvallen, zoals worden getoond in Fig.2,plaats de schroeven (8),de platte ringen (7) en de dopmoeren (6) en draai stevig aan.

PLAATSING VAN HET STUUR.-

Verwijder de plug (53) en plaats het stuur (20) in de positie die het dichtst bij de knop (G03) met twee schroeven. Steek het bovenste deel (23) aan de onderzijde (21) en zorg ervoor dat de knop (G03) aangescherpt maar behoren voor het verwangen van de kap (53). Fig. 3A. Plaats het stuur (20) in de stuurbuis (21), Fig.3, draai de instelknop (17) vast. Vervolgens brengt u de stuurbuis (21) in de uitstekende buis van het centrale frame (A) Fig.3, zet deze in de goede stand en draait de instelknop (2) stevig vast, richting de wijzers van de klok. Verbind het uiteinde (114) van de kabel die uit het hoofdframe (A) steekt inchterste deel van de monitor (62). Bevestig de voorkap (109) op het lichaam (A), gebruik schroef (118) aan vast.

HORIZONTALE AFSTELLING VAN HET STUUR.-

Zet het stuur (20) op de gewenste afstand voor hetuitvoeren van de oefingen zonder het MININSERTreferentiepunt te overschrijden en draai de instelknop (17) stevig vast Fig.3.

VERTICALE AFSTELLING VAN HET STUUR.-

Zet het stuur (20) op de gewenste afstand voor hetuitvoeren van de oefingen zonder het MIN INSERT referentiepunt te overschrijden en draai de instelknop (2) stevig vast Fig.3. Verblijfbinnen de verwijzing 0-14.

Plaats de klamp van het zadel (1) Fig.4 aan de horizontales zadelpen (38) zoals worden getoond in Fig.4,plaats het zadel op+zijn plaats en draai de schroeven van de klamp stevig aan.
Plaats verrolgens de horizontale zadelbuis (38) in het gat van de zadelpen (39) Fig 4,zet deze op de goede stand en draai de instelknop (2) Fig.4 vast.
Plaats de zadelpen (39) in de buis van het centrale

frame (A), zet deze in een comfortabele stand en draai de instelknop (2A) van de zadelpen klosgewijs vast Fig.4.

Draai de instelknop (2A) van de zadelpen een beetje los (tegen de wijzers van de klok in) Fig.4 en wonneer deze op de gewenste hoogte staat draait u de instelknop (2A) stevig vast (kloksgewijs).

Verblijf binnen de verwijzing 0-19 zonder uittredende het merk MIN INSERT.

HORIZONTALE AFSTELLING VAN HET ZADEL.-

Draai de instelknop (2) van de zadelpen gegen de wijzers van de klok los Fig.4 en wanner deze op de juiste stand voor het uitvoeren van de oefening staat, draait u de instelknop (2) stevig, klosgewijs, vast.

Verblijf binnen de verwijzing 0-17 zonder uittredende het merk MIN INSERT.

Volg de montage-instructies voor de pedalen nauwgezet. Wanner dezen Niet correct worden gemonteerd kan de schroefdraad van het pedaal of crank beschadigd worden.

De aanduidingen rechts (9R) en links worden gezien, gezeten op het zadel, in de richting waarin men de oefening doet Hetrechtterpediaal, aangegeven door de letter (R) worden aan de rechter crank, aangegeven door de letter (R), met de wijzers van de klok mee, geschroefd. Draai stevig vast, Fig.5.

Het linkerpedaal (9L), aangegeven door de letter (L) worden aan de linker crank, aangegeven door de letter (L), gegen de wijzers van de klok in, geschroefd. Draai stevig vast, Fig.5.

Voor de regelmatige controle van de oefeningsinstelleningen is dit toestel uitgerust met een spanningsknop (22) op de stang van het hoofdframe (A), Fig.6, die de waarstandsinstellingen van het toestel op de monitor aangeeft wonneer de knop worden opgetild in de richting van de pijl.

Om de pediaalweerstand te vergroten tilt u de spanningsknop (22) op tot het inspanningsniveau dat het Beste past bij uw oefeningsvereisten.

Om de pedaalweerstand te verlagen LASTU DE instpanningsknop (22) zakken.

Belangrijk:

Deze spanningsknop (22) beschibt over een noodremsystem dat zorgt voor een plotselinge remkracht op het vliegewiel wanner de knop volledig worden opgetild in de richting van de pijl, zoals weergegeven in Fig.6.

NIVELLERING.-

Controleer, wanneer u de eenheid op zich definitieve plaats heeft geplaatst, of deze stevig op de grond staat en of deze waterpas staat. Dit kurz u regelen door de nivelleringspotootjes (10)meer of minder uit te schroeven, zoals worden getoond in Fig.6.

VERPLAATSING EN OPBERGEN.-

Dit apparaat is uitgerust met wieltjes (13) Fig.6, wat het verplaatsen vergemakkelijkt. De twee wieltjes bevinden zich aan de voorkant van het apparaat en vergemakkelijken het u het apparaat te verplaatsen en op de uitgekozen plaats teplaatsen door de voorkantiets te laten overhellen en te duwen,zoals worden getoond in Fig.7.Berg het apparaat op een droge plaats op, waar zo min möglichk temperatuursschommelingen plaats vinden.

VOORDAT U AAN DE SLAG GAAT

1. Controller of alle onderdelen correct zich geinstalleerd:

Draai de schroefdraad van de schragen vast tot 20 Nm.

Zet de pedalen vast met Loctite 242 en draai ze vast tot het nodige koppel (46 Mn).

Pas het zadel en het stuur aan de gebruiker aan.

1. Breng het BH rust inhibitor (110) aan op de contactoppervlakken aangeduid in afbeeldingen 11 tot 16.

Punten voor aanbrengen van BH rust inhibitor (110).

1. Bussen van de verstelbare voeten van de schragen vooraan en achteraan. Afb 10.
2. Oppervlakken van het U-element van de verankering van de wielen. Afb 10.
3. Oppervlakken van verankering van de schragen vooraan en achteraan. Afb. 11 en 12
4. Omgeving van verankering van schragen op frame. Afb 13.
5. Verbindingsstuk tussen pedaal en aandrijfstag.Afb 14.
6. Verbindingsstuk:tussen aandrijfstag en middenstuk.Afb 14.
7. Verchroomde oppervlakken van stuurkolom en horizontalaopervlak van verankering van stuurkolom.Afb 15.

Gebruik

Goed schudden voor gebruik.

Breng het product met behulp van verlengstuk aan van op een afstand van 20 tot 30~cm van het te behandelen oppervlak.

Wacht twee minuten tot het product zich gestabiliseerd heeft.

Spreid het product voorzichtig uit met behulp van een doek, totdat er een gelijkmatige laag over heel het te behandelen oppervlak ligt. Verwijder overmatig product. Gebruik een penseel om het product op moeilijk te bereiken plekken aan te brengen. Laat het product 3 eer drogen.

Voorzorgsmaatregelen

Houd het product uit de buurt van ontstekingsbronnen (vonk of vlam).

NOOIT het product in aanraking latent komen metogen of huid. Draag tijdens het hanteren gpasteveiligheidsuitrusting. Houd de verpakking gesloten.Voorkom dampen of nevel. Gebruik het product alleen bij voldoende ventilatie. Was grondig de handen en verontreinigde kleding nahantering.

Opslag

Bewaar het product op een koele en goed geventileerde plek. Houd het product uit de buurt van ontstekingsbronnen (vonk of vlam). Bewaar het product op een temperatuurCUSen 4,4^ en 49^. Bewaar al het materiaal op een droge en goed geventileerde plek.Adem geen dampen in.

1. Breng de BH indoor cycling protector (111) met behulp van een schoon doek aan op het apparaat, om het te doen glanzen.

Gebruik Breng het product droog aan op de volledige fiets. Wrijf de BH indoor cycling protector (111) over het hele te behandelen oppervlak.

Spreid het product uit met behulp van een schoon doek. Maak de fiets droog met behulp van een doek. Laat het product Niet zichl drogen.

Opmerking: Na het verwangen van welk onderdeel of element ook, dient u de bovenvermelde stappenuit te voeren. Gebruik uitsluitend originele wisselstukken van BH.

PREVENTIEF ONDERHOUD

Op elk moment

1. De gebruiker dient te controleren of het toeste veilig is en geschikt is voor het beoogde doel.

2. Na de sessie dient u het zweet te verwijderen met behulp van een doek of een handdoek.

Wekelijks in de eerste maand

1. Controller het koppel van de pedalen en de aandrijfstand met behulp van de sleutel met koppelbegrenzung. Het koppel moet 46Nm bedragen.

Wekelijks

1. Controller zorgvuldig elk toestel om ervoor te zorgen dat ze zich in veilige en correcte werkingsstoestand bevinden. Controller de schroeven, bouten en tapeinden, de kooien van de pedalen, het stuur, het zadel, de schakels, de pediaalriemen, enz.

2. Reinig met behulp van lauw water en een zachte doek die delen van de fiets die vuil zijn of die continu bloatgesteld� aan zweet.

3. Als u zoep wilt gebruiken, gebruik dan de zi NXT van MEGUIAR'S die de beschermlaag van de verf Niet aantast. Breng in dat geval onmiddelijk met behulp van een schoon en droog doek de BH indoor cycling protector aan op het schoongemaakte dee Wrijf het product onmiddelijk droog.

Maandelijks

1. Controller het koppel van de pedalen en de aandrijfstang met behulp van de sleutel met koppelbegrenzing. Het koppel moet 46Nm bedragen.
2. Controller de ketting en pas ze indien nodig aan.

Als de ketting doorzakt, dient u ze op te spannen: Verwijder de lijpANELen (49) en draai de moerem maximaal 2 slagen los, zie afb.7.

Span de ketting op met behulp van dekleine moeren. Zorg ervoor dat u de moeren aan beide kanten van het toestel evenveel slagen aandraait (meestal zijn 2 slagen voldoende),want anders kan het rondsel scheef kome te zitten en datveroorzaakteer lawaai en het risico dat de ketting eraf valt.

Draai de moeren terug aan en monteer de zijpanelen terug (49).

Als de spanning van de fiets veranderd is, dient u de rem opniew aan te passen.

1. Smeer die oppervlakken in die in contactkommenet zweet.
   U hoeft Niet de hele fiets in te smeren maar het is wel belangrijk om die oppervlakken die direct in contact komen met zweet in te smeren,want.Deze plekken zicheermeer gevoelig aan roest.
   Breng de BH indoor cycling protector met behulp van een schoon doe. Wrijf het product onmiddelijk droog.
2. Draai de 3 hendel op de fiets los en besproei zemet het smeermiddel Wurth, zodat ze beweeglijkblijven.

Jaarlijks

1. Maak de fiets schoon met behulp van de zeep NXTde MEGUIAR'S.

Giet de zeep in een emmer water en roer goed om het te lately schuimen. Breng de zeep aan met behulp van een vochtige spons en droog de fiets

vervolgens met een doek.
2. Bescherm de fiets met behulp van de BH rust inhibitor op de in afbeeldingen 11 tot 16 aangeduide plekken. Laat het middel 3 uur drogen.
3. Breng met behulp van een schoon en droog doek de BH indoor cycling protector aan op het schoongemaaakte deel. Wrijf het product onmiddelijk droog.

OPGELET: Als u de onderhouds- en reinigingsinstructies nicht volgt, kan dit de levensduur van de fiets reduceren en ernstige verwondingen van de gebruikerveroorzaken. Volgt u deze instructies nicht, dan vervalt de garantie.

IN DE VOLGENDE GEVALLEN VERVALT DE GARANTIE:

ontoereikend onderhoud;

verkeerde montage door de koper;

het nicht volgen van de montage-instructies zoals beschreiben in de meegeleverde handleiding; schade als gevolg van het grijsystem van de schoen.

Voer uw opwarmingsoefingen.altijd op een waarvoor geschikte plekuit, nooit op de fietszfelt.

Als u twijfels hebts over enig onderdeel van dit toestel, aarzel dan Niet contact op te nemen met de technische bijstandsdienst door Dienstverlening te bellen (zie LASTe pagina van de handleiding).

BH HOUDT ZICH HET RECHT TOE DE PRODUCTSPECIFICATIE ZONDER

VOORAFGAAND BERICHT TE VERANDEREN.

H946

H946

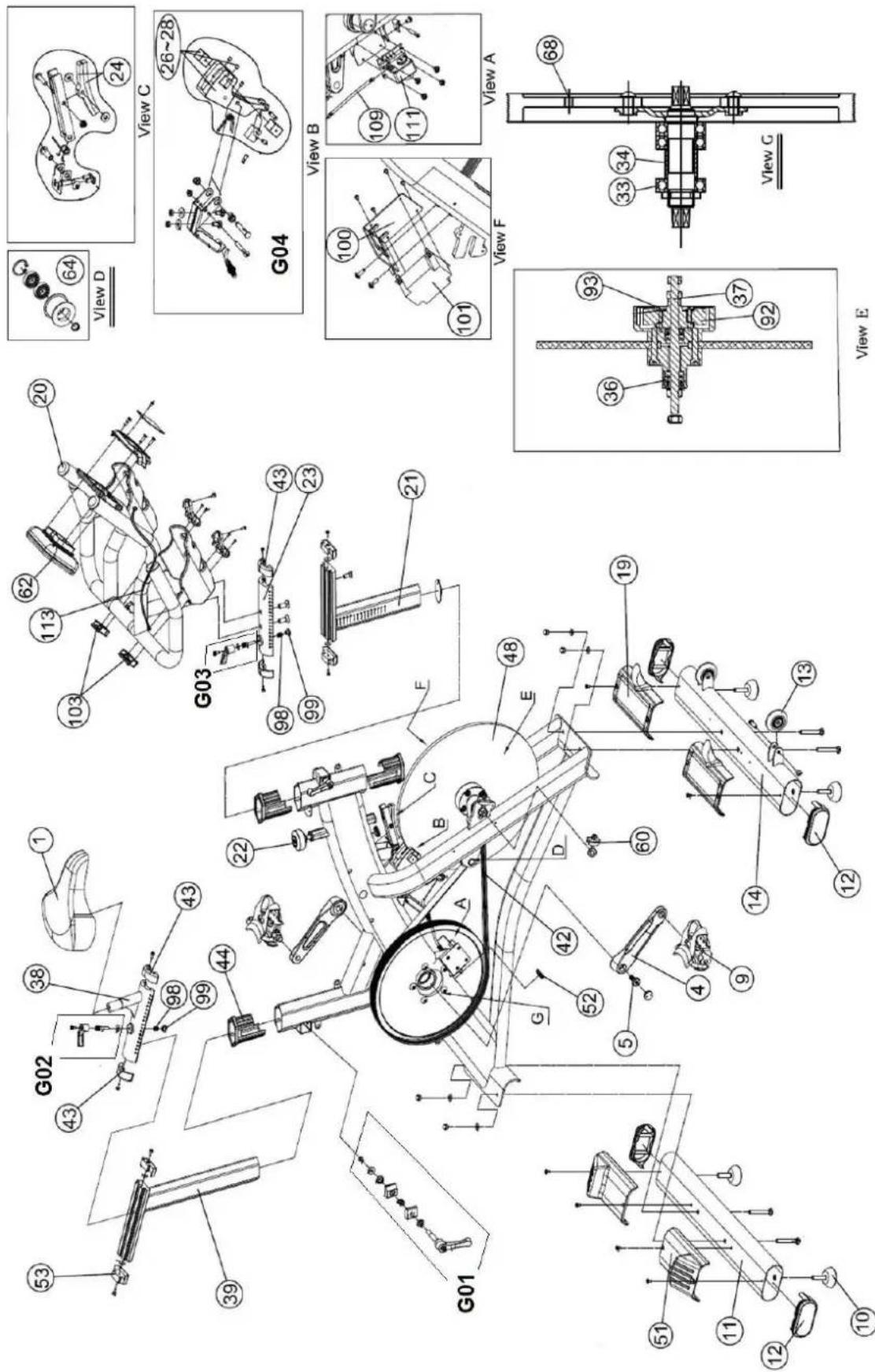

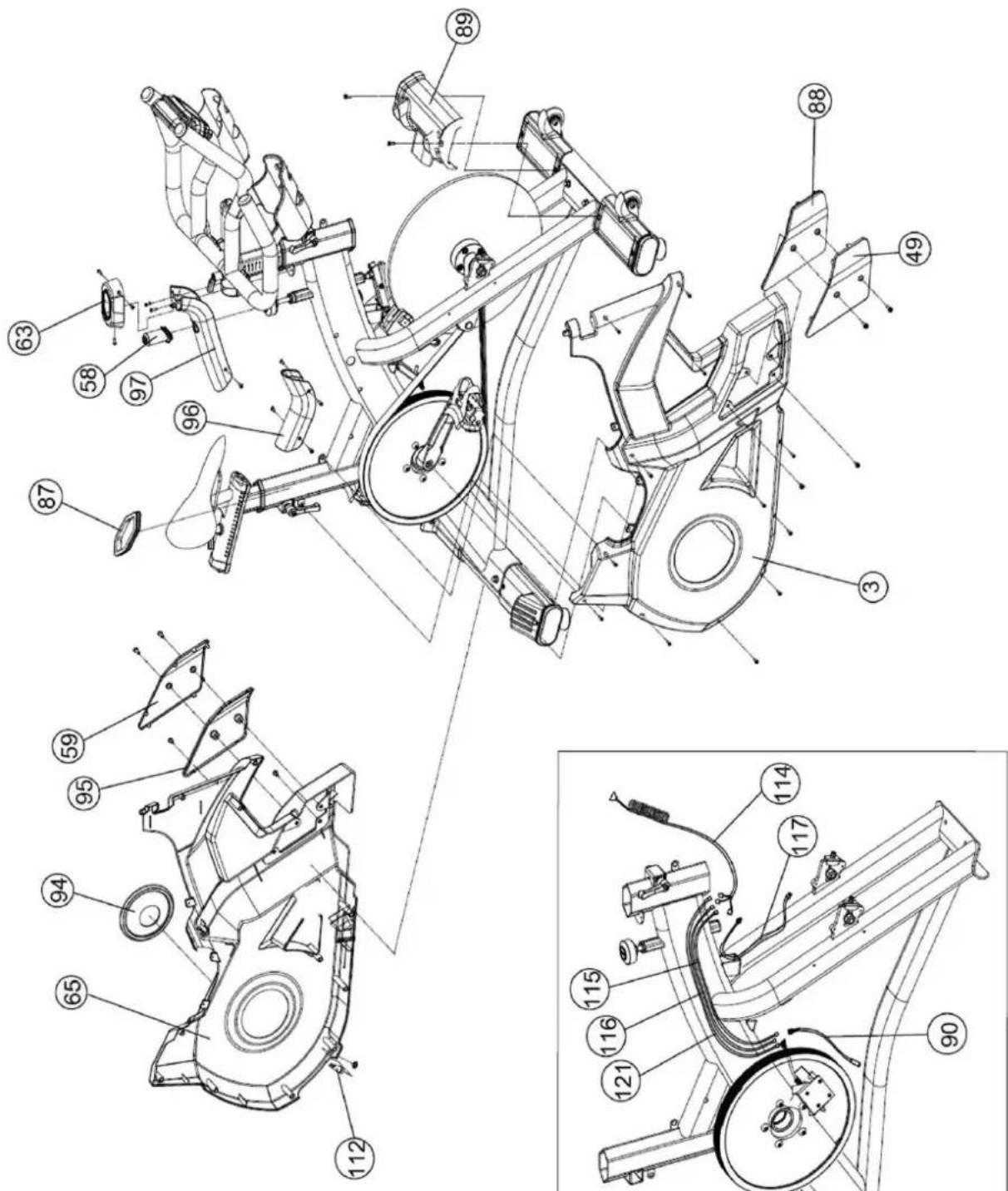

Bestellen van verwangingsonderdelen:

Nummer van het onderdeel Hoeveelheid

Ejemplo / E.g. / Exemple / Beispiel / Exemplo / Esempio / Bijvoorbeeld:

H946001 1

N°	Code	N°	Code
1	H925001	42	H92504	2 97	H940072
3	H946003	43	H94004	3 99	H940070
4	H925004	44	H94004	4 98	H940071
5	H925005	48	H94604	8 100	H946100
9	H925009	49	H94004	9 101	H946101
10	H925010	51	H94	0051 102	H946102
11	H940011	52	H94	0052 103R		H946103R
12	H940012	53	H94	0053 103L		H946103L
13	H925013	58	H94	0058 109	H946109
14	H940014	60	H92	5060 111	H946111
19	H940019	62	H94	6062 112	H946112
20	H946020	62-1		H946062-1	113R H946113R
21	H940021	63	H94	0063 113L		H946113L
22	H946022	64	H92	5064 114	H946114
23	H940023	65	H94	6065 115	H946115
24	H925024	68	H92	5068 116	H946116
26	H925026	87	H94	0080 117	H946117
33	H925033	88	H94	0078 121	H946121
34	H925034	89	H94	0077 123	H946123
36	H925036	90	H94	6090 G01	H940G01
36B	H925036B	92	H925052	G02	H940G02
37	H925037B	94	H940076	G03	H940G03
38	H940038	95	H94	0074 G04	H945G04
39	H940039	96	H94	0073

CE

Espanol	Por medio de la presente Exercycle S.L. declara que este producto cumple con los requisitos esenciales y cualesquiera除外as dispositions aplicables o exigibles de las Directivas 2009/125/CE, 2011/65/CE, 2004/108/CE y 2006/95/CE.
English	Hereby, Exercycle S.L, declares that this product is in compliance with the essential requirements and other relevant provisions of Directives 2005/32/EC, 2011/65/EC, 2004/108/EC and 2006/95/EC.
François	Par la presente Exercycle S.L déclare que cette apparéil est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives 2009/125/CE, 2011/65/CE, 2004/108/CE et 2006/95/CE.
Deutsch	Hiermit erklärrt Exercycle S.L, dass sich das Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlädigen Bestimmungen der Richtlinien 2009/125/EG, 2011/65/EG, 2004/108/EG und 2006/95/EG befindet.
Portugués	Exercycle S.L. declara que este producto está conforme con os requisitos essenciais e除外as dispositions das Directivas 2009/125/CE, 2011/65/CE, 2004/108/CE e 2006/95/CE.
Italiano	Con la presente Exercycle S.L. dichiarare che questo prodotto è conforme ai requisiti essenziali ed alle altre dispositions pertinenti stabilite delle direttive 2009/125/CE, 2011/65/CE, 2004/108/CE e 2006/95/CE.
Nederlands	Hierbij verklaart Exercycle S.L. dat het produit in overeerenstemming is met de essentièle eisen en de andere relevante bepalingen van richtlijnen 2009/125/EG, 2011/65/EG, 2004/108/EG en 2006/95/EG.

BH HIPOWER SPAIN
