GEBRUIKSAANWIJZING HCA62320BH BEKO

• cette consigne s’applique aux hottes disposant de commande tactile. Si les recommandations ci-dessus ne résolvent pas le problème, contactez un service agréé d’appareils ménagers pour toute réparation. L’utilisateur de la hotte ne doit en aucun cas réparer sa hotte de lui-même. Une liste des points de service est incluse dans la carte de garantie et disponible sur le site.Dit product is in een milieuvriendelijke, moderne faciliteit geproduceerd zonder het milieu op geen enkele manier te schaden. Dit apparaat voldoet aan de WEEE-regelgeving. Het bevat geen pcb. Lees deze handleiding eerst! Beste klant, Dank u voor het kiezen van een product van Beko. We hopen dat u het beste haalt uit uw product, dat vervaardigd is met de modernste technologie van hoge kwaliteit. Lees daarom deze gehele gebruikershandleiding en alle andere bijgeleverde documenten zorgvuldig door voordat u het product gaat gebruiken en bewaar deze ter referentie in de toekomst. Als u het product aan iemand anders geeft, overhandig dan ook de gebruikershandleiding. Volg alle waarschuwingen en informatie in de gebruikershandleiding op. Onthoud dat deze gebruikershandleiding ook van toepassing is op verschillende andere modellen. De verschillen tussen de modellen worden in de handleiding uitdrukkelijk omschreven. Betekenis van de symbolen De volgende symbolen worden gebruikt in de verschillende delen van deze handleiding:

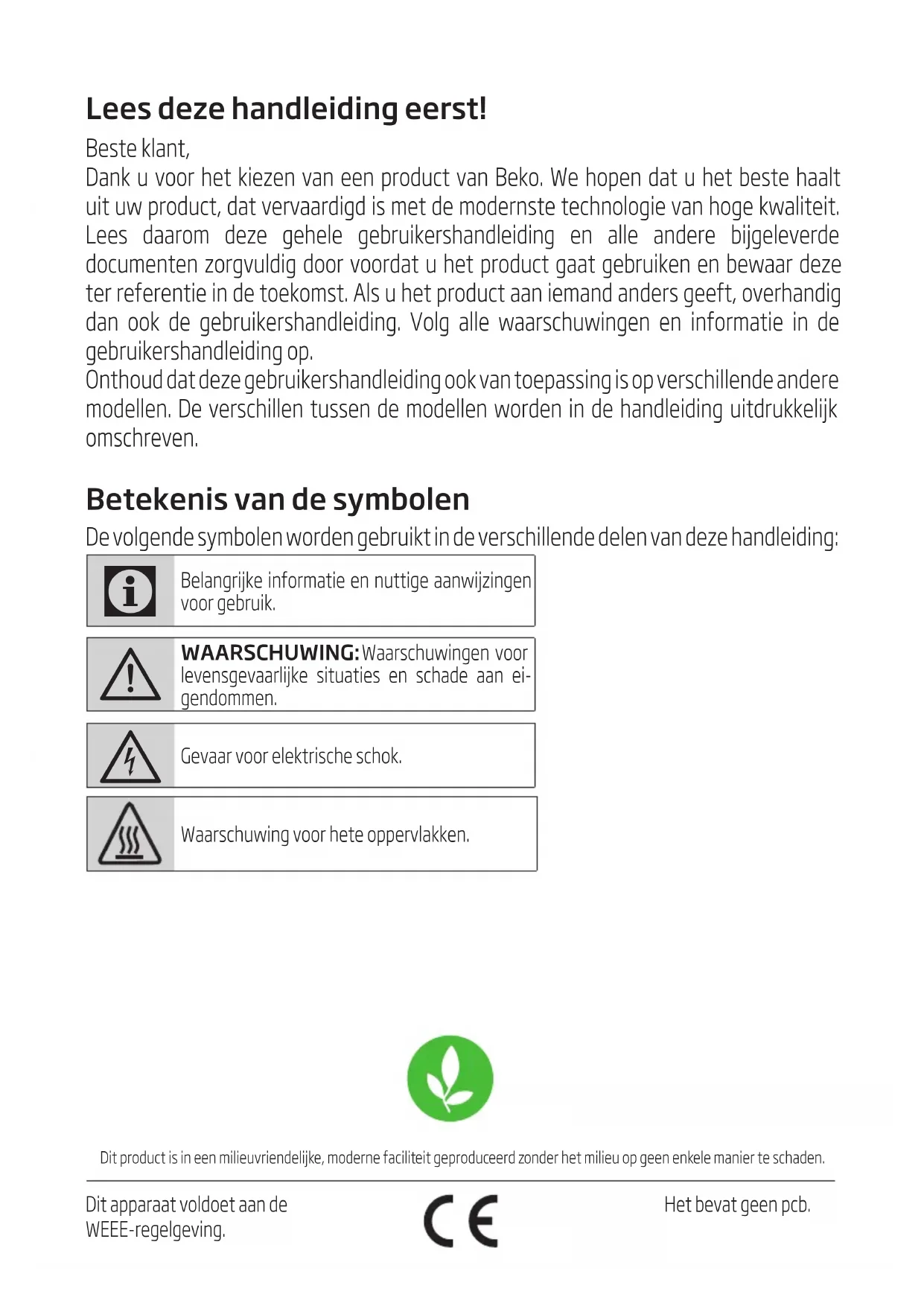

Belangrijke informatie en nuttige aanwijzingen voor gebruik.

WAARSCHUWING: Waarschuwingen voor levensgevaarlijke situaties en schade aan ei- gendommen.

Gevaar voor elektrische schok. Waarschuwing voor hete oppervlakken.114 / NL Afzuigkap / Gebruikshandleiding

Belangrijke veiligheids- en milieu- instructies Dit deel bevat veiligheidinstructies die u beschermen tegen het risico op persoonlijk letsel of materiële schade. Het niet naleven van deze instructies laat de garantie vervallen.

1.1 Algemene veiligheid

• Laat de installatie- en reparatiewerkzaamheden altijd uitvoeren door een erkende serviceagent. De fabrikant kan niet aansprakelijk worden gehouden voor schade die voortkomt uit werkzaamheden die door niet- erkende personen zijn uitgevoerd.

• Dit toestel is niet bedoeld voor gebruik door personen (waaronder kinderen) met beperkte fysieke, zintuiglijke of mentale capaciteiten of met een gebrek aan ervaring en kennis. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet spelen met het apparaat.

• Sluit het product af van de stroom tijdens installatie-, onderhouds-, reinigings- en reparatiewerkzaamheden.

• Als de stroomkabel defect is, moet deze worden vervangen door een door de fabrikant erkend persoon, een after-salesservice of een gelijkwaardig gekwalificeerd persoon (bij voorkeur een elektricien) of een door de importeur aangewezen persoon.

• Werkingsstroom is tussen de 220 en 240 volt.

• Als het apparaat een storing vertoont, mag het niet worden gebruikt voordat het is gerepareerd door de erkende serviceagent. Er bestaat een risico op elektrische schok!

• Leg geen stroomkabels dichtbij fornuizen. Anders kan de stroomkabel smelten en in brand vliegen.

• Sluit de afzuigkap nooit aan op de stroom voordat de installatie voltooid is.

• Om de beste resultaten te verkrijgen moet de externe conductor niet langer zijn van 4 m. Deze mag niet meer dan 2 loodrechte (90°) hoeken hebben en de diameter moet min. ø120 mm zijn.Afzuigkap / Gebruikshandleiding 115 / NL

Belangrijke veiligheids- en milieu- instructies

• Sluit het apparaat af van het stroomnet voordat enige werkzaamheden aan de interne onderdelen van het apparaat worden uitgevoerd.

• Gebruik het apparaat uitsluitend met een geaard stopcontact.

1.1.2 Productveiligheid

• U kunt een pijp met een diameter van 120 mm of 150 mm gebruiken voor de aansluiting van de afzuigkap op het rookkanaal.

• Sluit het niet aan op rookkanalen die zijn aangesloten op kachels, uitlaatschachten of rookkanalen met opgaande vlammen. Raadpleeg de regelgeving van de gemeente voor de afvoer van uitlaatgas.

• De hoogte tussen het laagste oppervlak van de afzuigkap en het bovenste oppervlak van het fornuis/de oven mag voor gasfornuizen niet minder zijn dan 55 cm en voor elektrische kookplaten niet minder zijn van 45 cm.

• Laat de afzuigkap niet functioneren zonder aluminium filters en verwijder de filters niet tijdens de werking.

• Raak de lamp van de afzuigkap nooit aan nadat deze lang heeft aangestaan. Hete lampen kunnen uw handen verbranden.

• Voorkom grote vlammen onder het product. Anders kunnen deeltjes op het vetfilter ontsteken en tot brand leiden.

• Zet de kookplaat aan nadat er pannen zijn opgezet. Anders kan de opkomende temperatuur bepaalde delen van uw product misvormen.

• Zet de kookplaat uit voordat u de pannen ervan af neemt.

• Vermijd ontvlambare materialen onder de afzuigkap.

• Olie kan ontvlammen bij het frituren van voedsel. Wees daarom voorzichtig met doeken en gordijnen.

• Laat de frituurpan bij het frituren nooit onbeheerd achter; anders kan hete olie in brand vliegen.

• Er bestaat een risico op brand als uw afzuigkap niet binnen de aangegeven perioden wordt gereinigd.

• Wees uitermate voorzichtig en draag handschoenen bij het reinigen van de afzuigkap.116 / NL Afzuigkap / Gebruikshandleiding

• We adviseren u het apparaat een paar minuten voordat u gaat koken aanzet om het afzuigvermogen te vermeerderen. Zo heeft u een voortdurend en stabiel afzuigvermogen als de dampen opstijgen.

• Laat uw afzuigkap na de beëindiging van het koken of bakken gedurende 15 minuten doorwerken om alle geuren en kookdampen in de keuken te verwijderen.

• Zorg in het bijzonder in combinatie met gasfornuizen dat als de afzuigkap in gebruik is de ruimte geventileerd wordt met schone lucht.

• Zorg dat het apparaat niet wordt aangesloten op het rookkanaal dat wordt gebruikt door niet- elektrische apparaten. (bijv.: rookkanaal voor kachel).

• Een gelijktijdige goede werking van de afzuigkap met een ander apparaat dat lucht nodig heeft is alleen mogelijk als de lage druk van 4 Pa (0,04 mbar) wordt bereikt en zo de heropname van gas wordt voorkomen. Dit kan alleen worden bereikt door lucht die uit onafgesloten openingen komt (deur, raam, ventilatieopeningen of andere technische maatregelen). Zorg nauwlettend op voldoende aanvoer van lucht. Een rookkanaal dat zorgt voor in- en uitgaande lucht is in dit geval niet voldoende.

1.1.3 Kinderveiligheid

• Verpakkingsmateriaal is gevaarlijk voor kinderen. Houd verpakkingsmateriaal op een veilige plek buiten het bereik van kinderen.

• Elektrische apparaten zijn gevaarlijk voor kinderen. Houd kinderen buiten bereik van het product. Laat kinderen niet met het apparaat spelen.

• Dit apparaat kan gebruikt worden door kinderen vanaf 8 jaar en ouder en personen met verminderd lichamelijk, zintuiglijk of geestelijk vermogen of gebrek aan ervaring en kennis, zolang dat gebeurt onder toezicht of ze instructies hebben ontvangen over het veilige gebruik van het apparaat en van de betrokken risico's op de hoogte zijn.

Belangrijke veiligheids- en milieu- instructiesAfzuigkap / Gebruikshandleiding 117 / NL Kinderen mogen niet met het apparaat spelen.

WAARSCHUWING : Tijdens het gebruik van een kooktoestel kunnen toegankelijke delen heet worden.

• Dit apparaat is bedoeld voor huishoudelijk gebruik. Het is niet geschikt voor commercieel gebruik en moet niet anders worden gebruikt dan waarvoor het is bedoeld.

• De producent is niet aansprakelijk voor schade als gevolg van onjuist gebruik of hantering.

• De levensduur van uw apparaat is 10 jaar. Dit is de vereiste periode voor beschikbaarheid van onderdelen voor het juist functioneren van het product.

WAARSCHUWING: Het niet opvolgen van de in deze handleiding meegeleverde instructies over het bevestigen van de schroeven kan leiden tot gevaar met elektriciteit.

Belangrijke veiligheids- en milieu- instructies

1.3 Voldoet aan de WEEE-

richtlijn en de richtlijnen voor afvoeren van het restproduct: Dit product voldoet aan de EU-richtlijn WEEE (2012/19/EU). Dit product is voorzien van een classificatiesymbool voor afvalsortering van elektrische en elektronische apparatuur (WEEE).Dit product werd vervaardigd uit onderdelen en materialen van hoge kwaliteit die hergebruikt kunnen worden en geschikt zijn voor reclycling. Gooi het restproduct aan het einde van zijn levensduur niet weg bij normaal huishoudelijk of ander afval. Breng het naar het verzamelpunt voor recycling van elektrische en elektronische apparatuur. Raadpleeg uw plaatselijke autoriteiten om te weten waar u deze verzamelpunten aantreft. Voldoet aan RoHS-richtlijn: Het door u aangekochte product voldoet aan de EU-richtlijn RoHS (2011/65/EU). Het bevat geen schadelijke en verboden materialen die in deze richtlijn zijn opgenomen.

1.4 Verpakkingsinformatie

Het verpakkingsmateriaal van het product is vervaardigd uit gerecyclede materialen overeenkomstig onze nationale regelgeving. Gooi het verpakkingsmateriaal niet weg met het huishoudelijk of ander afval. Breng het naar een door de gemeente aangewezen verzamelpunt voor verpakkingsmateriaal.118 / NL Afzuigkap / Gebruikshandleiding

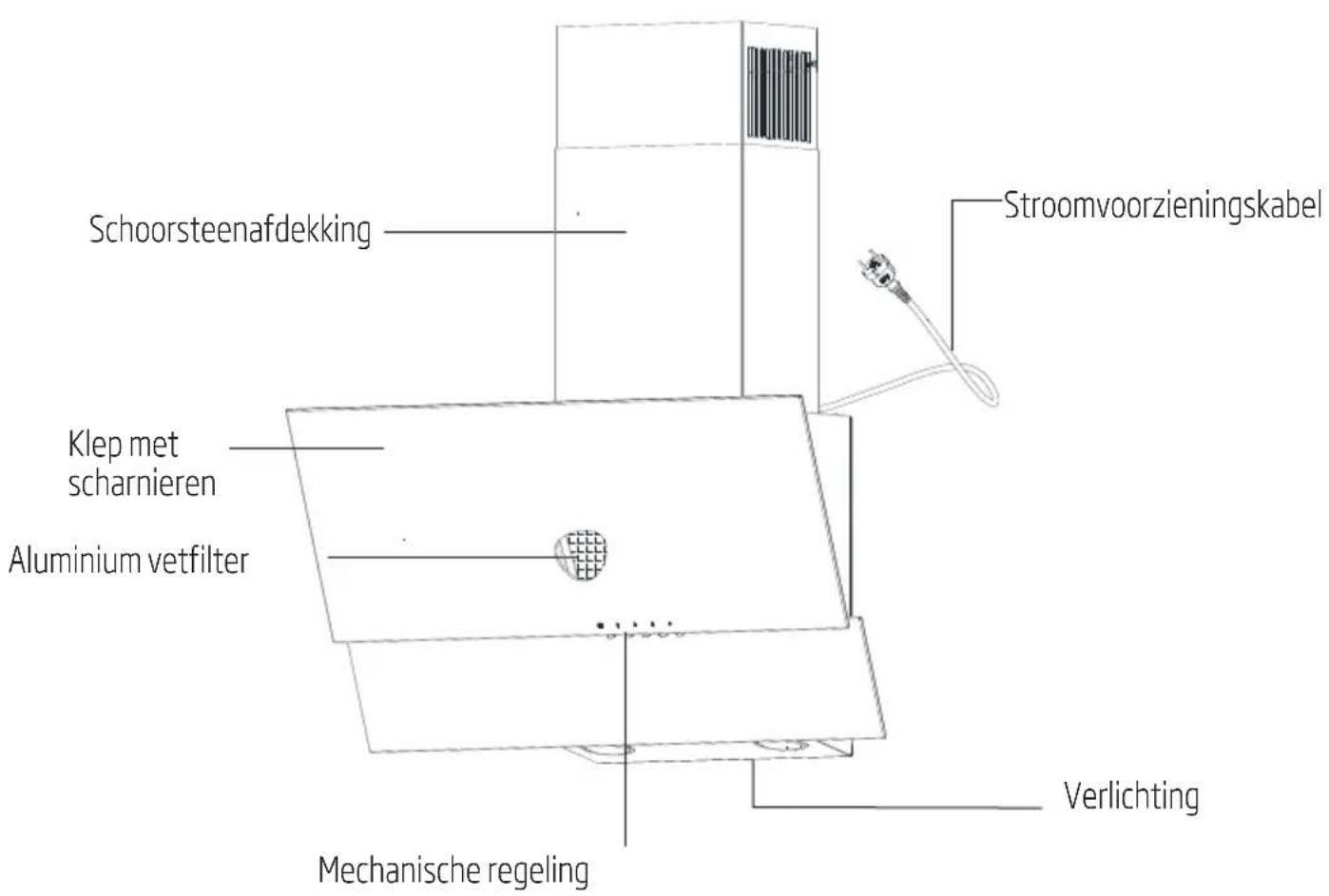

Technische specificaties van uw product De technische gegevens in deze handleiding en op etiketten die zich op de afzuigkap bevinden zijn afkomstig van metingen en berekeningen in overeenstemming met de vereisten van EG- voorschrift 65/2014 en 66/2014. Dit apparaat voldoet aan de Europese richtlijnen 2004/108/ EEG, 2006/95/EEG, 2009/125/EEG en 2011/65/ EEG. Afb. 1 Overzichtsafbeelding van de afzuigkap Stroomvoorzieningskabel Mechanische regeling Verlichting Aluminium vetfilter Klep met scharnieren SchoorsteenafdekkingAfzuigkap / Gebruikshandleiding 119 / NL

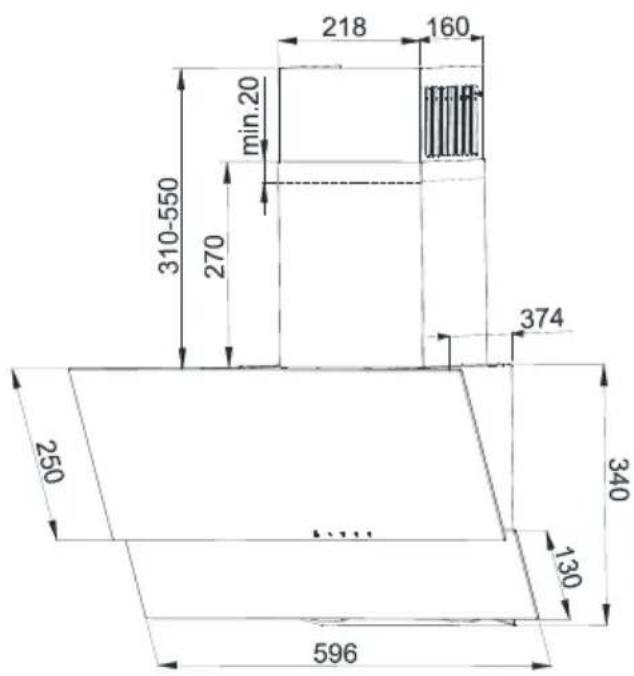

Technische specificaties van uw product Afb. 2 Afmetingenschema !"#$%&'($120 / NL Afzuigkap / Gebruikshandleiding

Bedienen van uw apparaat De afzuigkap is ontworpen voor het afzuigen van damp tijdens het bereiden van maaltijden. Het apparaat kan worden bediend in twee modi: Als extractor: dampen worden buiten de ruimte gebracht door een ventilatiepijp. De ventilatiepijp wordt niet met het apparaat meegeleverd en dient afzonderlijk te worden gekocht.

Maak gebruik van de kortst mogelijke afvoerpijp voor damp.

De ventilatiepijp dient van binnen zo glad mogelijk te zijn (het wordt niet aanbevolen Spiro-pijpen te gebruiken).

Gebruik een pijp met zo min mogelijk krommingen (bochten mogen niet groter zijn dan 90 graden).

Het wordt niet aanbevolen verschillende pijpdiameters te gebruiken (groter naar kleiner bijv. luchtuitlaat van Ø 150 mm op luchtuitlaat van Ø 120 mm). Als dampopnemer: vet en geur worden uit de dampen onttrokken voordat ze door het rooster in de bovenste schoorscheenafdekking terug in de ruimte worden gebracht. Als de afzuigkap wordt gebruikt als dampopnemer is het noodzakelijk een actief koolstoffilter te installeren (afb. 10). Het koolstoffilter is geen standaard uitrusting; het dient te worden gekocht bij een verkooppunt.Afzuigkap / Gebruikshandleiding 121 / NL

Het gebruik van schroeven of bevestigingen die niet compatibel zijn met die in de handleiding kunnen een elektrische schok veroorzaken.De minimale afstand van de ophanging van de afzuigkap tot het oppervlak waar het keukengerei op het kookapparaat wordt geplaatst (gas- of elektrisch fornuis) en het onderste gedeelte van de afzuigkap (afb. 3) is 45 cm voor elektrische fornuizen en 55 cm voor gasfornuizen.Als de instructiehandleiding van het kookapparaat een grotere installatieafstand tot de afzuigkap aangeeft dan hier wordt gegeven, dient u deze instructies op te volgen. De installatie van de afzuigkap en de schoorsteenkap wordt weergegeven in de tekeningen (afb. 4 - afb. 9) Gas stove L 65cmElectric cooker L 45cm Fig. 3 Suggested distance from the kitchen cooker. 55cm De afzuigkap wordt geleverd met montageverankeringen die geschikt zijn voor het merendeel van alle wanden en plafonds. De algemene bepalingen voor luchtafvoer uit de ruimtes dienen tijdens de installatie in acht te worden genomen.122 / NL Afzuigkap / Gebruikshandleiding

Uw apparaat installeren Voor de installatie dient het volgende te worden uitgevoerd:

• Controleer dat de afmetingen van het aangekochte product zijn aangepast op de gekozen plek van bevestiging.

• Haal (indien mogelijk) het meubilair dat zich in de installatiezone voor de afzuigkap bevindt weg om goede toegang te hebben tot het plafond of de wand waar de afzuigkap wordt bevestigd. Als dit niet mogelijk is, zullen de elementen in de buurt van de werkzone worden afgeschermd.

• Controleer of er zich een stopcontact bevindt in de buurt van de installatiezone van de afzuigkap en of het mogelijk is de afzuigkap aan te sluiten op de ventilatiepijp die de dampen naar buiten leidt.

• Controleer of de boorgaten niet op installatiebedrading komen (elektrisch, hydraulisch, enz.).

• Zorg dat u bent uitgerust met het volgende gereedschap: meetlint, potlood, boormachine, boor Ø 8, schroevendraaier, waterpas.

1. Bepaal de assen van het kookelement en zet dit

over op de wand waar de afzuigkap tegenaan wordt bevestigd. Markeer alle specifieke bevestigingspunten van de afzuigkap. Boor de gaten (afb. 4).

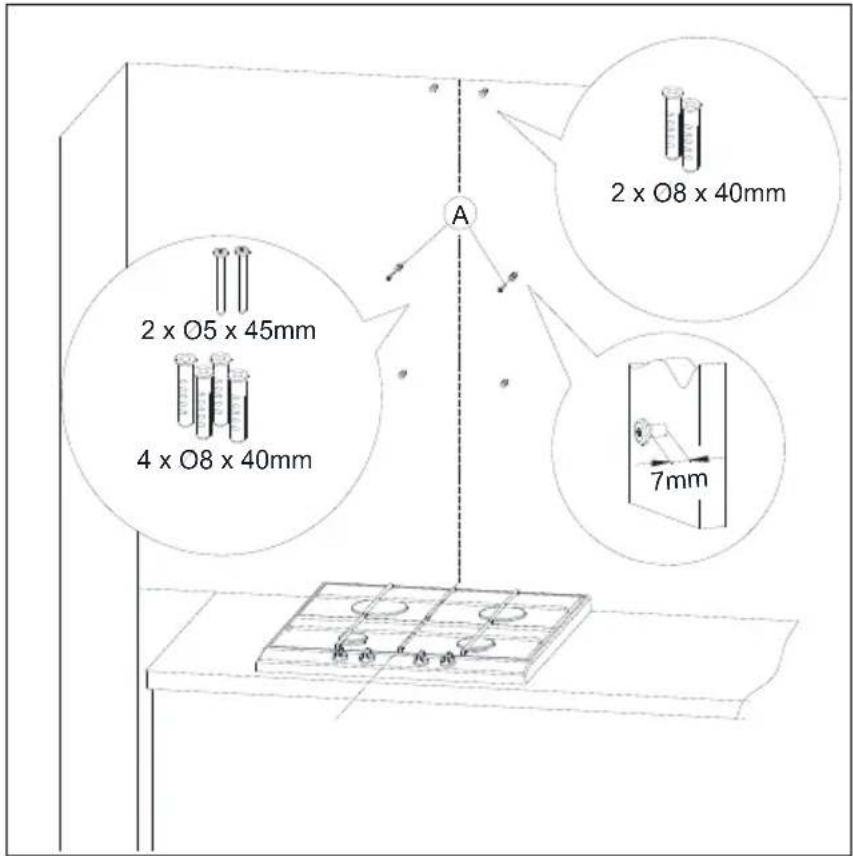

2. Steek de verlengbouten in de openingen.

Steek de schroeven in de twee gaten die zijn gemarkeerd als A (laat daarbij 7 mm van de schroef uitsteken zoals in afb. 5).

3. Open de klep van de afzuigkap en verwijder het

vast en hang de afzuigkap op twee losaangedraaide schroeven (afb. 7).

5. Plaats de waterpas op de behuizing van

de afzuigkap. Draai de elementen die zijn gemarkeerd met A zodat de afzuigkap horizontaal komt te hangen volgens de waterpas en draai dan de twee losaangedraaide schroeven en de twee resterende schroeven vast (afb. 8).

6. Plaats de schoorsteenafdekking op de

behuizing. Trek dan voorzichtig het deel van de afzuigkap dat is gemarkeerd als B naar boven totdat u deze vast kunt schroeven op de kram die eerder op de wand is bevestigd (afb. 9).

De installatie dient heel voorzichtig te gebeuren om de schoorsteenafdekking en de afzuigkap niet te krassen.Afzuigkap / Gebruikshandleiding 123 / NL

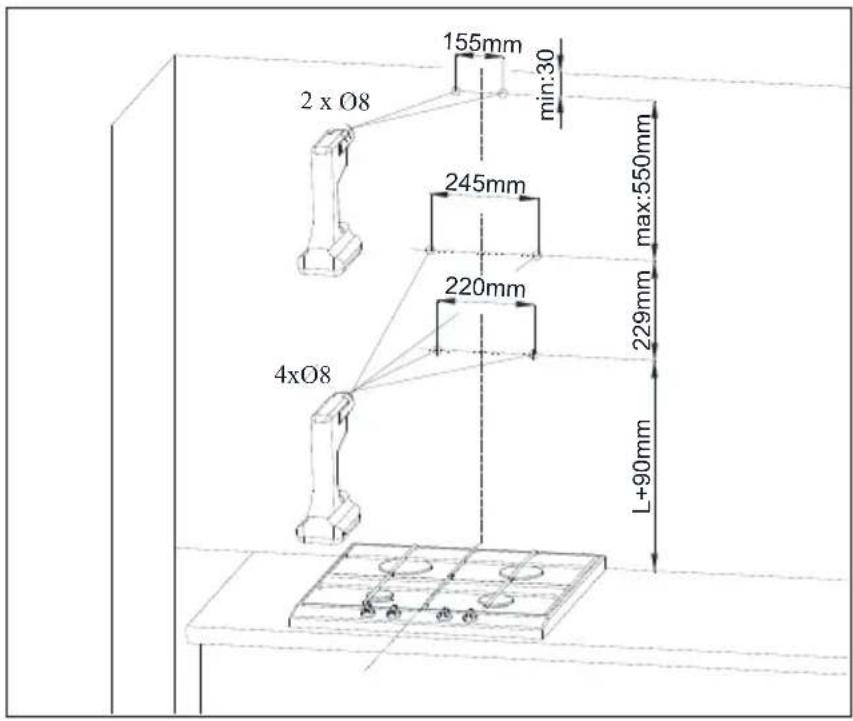

Uw apparaat installeren Afb. 4 Installatieafmetingen

4.2 Elektrische aansluiting

Controleer of de netspanning overeenkomt met het typeplaatje dat zich aan de binnenkant van de afzuigkap bevindt. Indien de afzuigkap is voorzien van een stekker, dient het stopcontact waar deze in wordt gestoken aan de voorschriften te voldoen en op een handig toegankelijke plaats te zitten. Indien de afzuigkap geen stekker heeft, dient de installatie van de afzuigkap te worden uitgevoer door een erkend persoon (bijv. een elektricien). 2 x O5 x 45mm Fig. 8 Positioning the hood.

Reinigen en onderhoud Verwijder voordat u onderhoud aan het apparaat uitvoert de stekker uit het stopcontact. De afzuigkap dient te worden gereinigd met milde, niet-schurende schoonmaakmiddelen. Regelmatig onderhoud verbetert de prestatie en duurzaamheid van de afzuigkap aanzienlijk. De afzuigkap dient minstens eenmaal per maand of iedere 35 werkuren te worden gereinigd. Gebruik GEEN OP ALCOHOL GEBASEERDE MIDDELEN om de afzuigkap te reinigen. Glanzende delen (inox) dienen te worden gereinigd met speciale middelen voor inox.

Het niet naleven van de voorzorgs- maatregelen met betrekking tot de reiniging van het apparaat en ver- vanging van de filters kan leiden tot brandgevaar. Het wordt daarom aanbevolen de richtlijnen hierin op te volgen. De producent is niet aan- sprakelijk voor schade aan de motor of brand als gevolg van onjuist ge- bruik.

De afzuigkap is uitgerust met een aluminium filter, die de vetdeeltjes tijdens het koken vasthoudt. Het filter kan worden verwijderd door de vergrendelingen in de richting van de pijlen te bewegen (afb. 7). Het filter dient met de hand te worden gewassen door het 15 minuten in afwaswater onder te dompelen met een temperatuur van 40 - 50 °C. U kunt na 15 minuten verdergaan met het wassen en afspoelen. Het filter dient te worden gedroogd voordat het terug wordt geplaatst in de afzuigkap. Het filter kan ook worden gereinigd in een vaatwasmachine. Tijdens het wassen kan het filter verkleuren. Dit is echter niet van invloed op de filtereigenschappen. Als het filter niet regelmatig wordt gereinigd, zal de prestatie van de afzuigkap verminderen en kan er brandgevaar ontstaan. De afzuigkap dient minstens na iedere 35 werkuren te worden gereinigd.

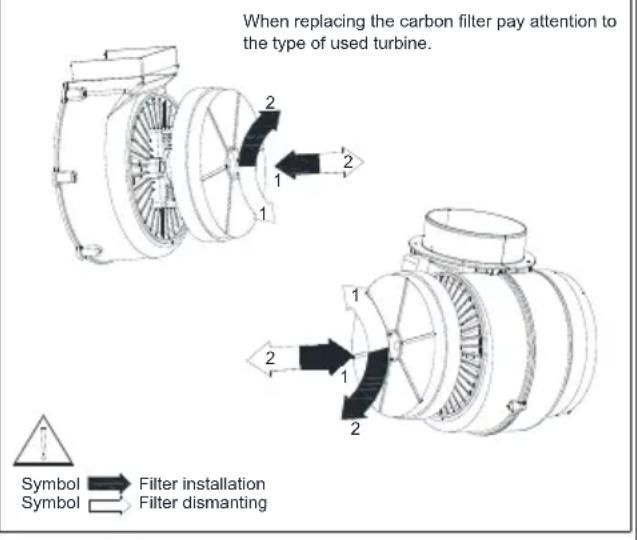

De afzuigkap kan worden uitgerust met een actief koolstoffilter. Het koolstoffilter wordt alleen toegepast als de afzuigkap niet op een ventilatiepijp wordt aangesloten. Het filter dient te worden geplaats op de turbinebehuizing, zoals in de tekening aangegeven (afb. 10). Het actieve koolstoffilter moet minstens iedere 6 maanden worden vervangen.

Het koolstoffilter kan niet worden gewassen of hersteld.

Reinigen en onderhoud

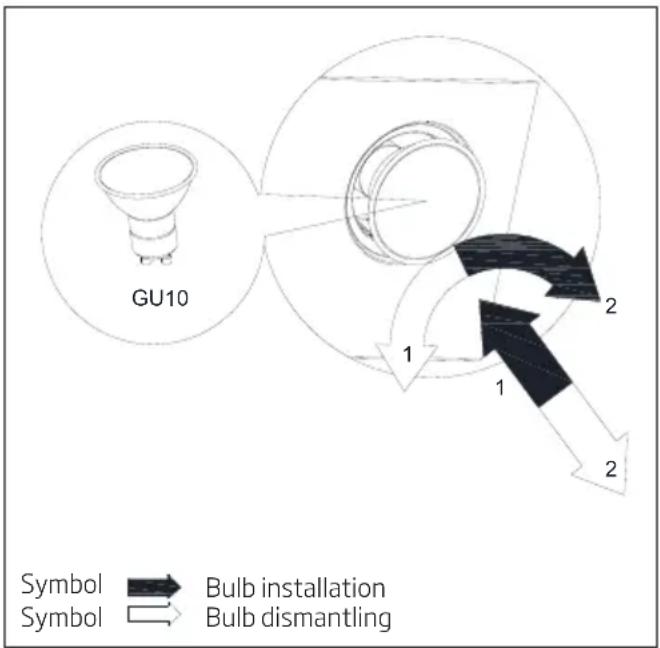

5.3 Vervanging van de lampjes

Zorg ervoor dat voordat u vervangingswerkzaamheden aan de lampjes uitvoert de stekker uit het stopcontact trekt. Als de afzuigkap eerder was ingeschakeld, dient u te wachten tot de lampjes zijn afgekoeld. Hierna kunt u ze vervangen. De vervanging van de lampjes wordt getoond in afb. 11.

Trek de stekker uit het stopcontact voordat u de lampjes vervangt.

Raak de lampjes niet aan als deze heet zijn.

Let op dat u de vervangende lamp- jes niet rechtstreeks met de handen aanraakt. Afb. 11 Vervanging van de lampjes GU10

Bediening van de afzuigkap

6.1 Regeling van de afzuigkap

De afzuigkap is uitgerust met een mechanische regeling.

• Door de '0' in te drukken schakelt de turbine van de afzuigkap uit.

• Door de '1' in te drukken schakelt de turbine van de afzuigkap in op minimale snelheid.

• Door de '2' in te drukken schakelt de turbine van de afzuigkap in op middelmatige snelheid.

• Door de '3' in te drukken schakelt de turbine van de afzuigkap in op maximale snelheid. Hogere snelheid betekent meer luchtstroom.

• Druk op de knop om de verlichting aan te zetten. Druk nogmaals op de knop om de verlichting uit te zetten.

6.2 Manieren om het effect

van het kookproces op het milieu te verminderen

• Maak gebruik van kookgerei met deksels om het energieverbruik te verminderen.

• Aluminium filters dienen schoon te worden gehouden (aanbevolen werkingsduur van het aluminium filter voor reiniging is maximaal 35 uur).

• Zorg ervoor dat de ventilatiepijpen open blijven.

• Tijdens het koken dient de turbine altijd minimaal op de minimum stand te werken, zodat de dampen tijdens het koken kunnen worden verwijderd.130 / NL Afzuigkap / Gebruikshandleiding

Problemen oplossen Symptomen Oorzaak Reparatiewijze Tijdens de werking van de afzuigkap wordt de letter 'F' met pulsen weergegeven. Na een werking van 35 uur geeft de afzuigkap aan dat er een reiniging dient plaats te vinden of het vetfilter dient te worden vervangen. Druk op '-' van de tiptoetsbediening en houd deze circa 8 sec. vast. Het filter dient te worden gewassen in de vaatwasmachine of worden vervangen door een nieuwe. Het display geeft alleen het symbool '-.' (een min en een punt rechtsonder), de afzuigkap reageert niet op uitschakelen. De tiptoetsbediening is vergrendeld - deze functie vergemakkelijkt het reinigen van de afzuigkap. Druk om de vergrendeling uit te schakelen circa 10 sec. op het veld waar het symbool voor inschakelen staat. Er wordt geen symbool op het display weergegeven, de afzuigkap reageert niet op indrukken van de tiptoetsbediening. De tiptoetsbediening is waarschijnlijk buiten werking gesteld. Haal de afzuigkap circa 15 sec. van de stroom en sluit hem er dan weer op aan. Het display toont het symbool van een van de snelheden; de afzuigkap reageert niet op indrukken van de tiptoetsbediening. De tiptoetsbediening is waarschijnlijk buiten werking gesteld Haal de afzuigkap circa 15 sec. van de stroom en sluit hem er dan weer op aan. De turbine van de afzuigkap gaat na 15 min. werken uit, het display toont met pulsen bijv. cijfer '1.' (nummer van huidige snelheid en punt rechtsonder). De automatische tijdschakelaar van de tiptoetsbediening is geactiveerd. Druk om de tijdschakelaar uit te schakelen circa 10 sec. op het symbool '+' of schakel de afzuigkap uit. Op de vierde snelheid geeft het display met pulsen '4' aan en na 5 min. wijzigt de snelheid naar de derde stand. De afzuigkap is uitgerust met een turbomodus, die na 5 min. werking automatisch naar de derde stand schakelt om energie te besparen. De turbostand dient alleen gebruikt te worden bij intensief koken. De afzuigkap kan alleen worden bediend met behulp van het bedieningspaneel, hij reageert niet op de afstandsbediening. De batterij van de afstandsbediening is leeg of de afstand is te groot. Vervang de batterij door een nieuwe. De afzuigkap heeft heel weinig afzuigkracht. Waarschijnlijk zijn de filters vuil. Het vetfilter dient te worden gewassen in de vaatwasmachine of worden vervangen door een nieuwe. Het koolstoffilter (indien aanwezig) dient te worden vervangen door een nieuwe. Een of meer lichtpunten werken niet. Kapot halogeenlampje/led. Het lampje dient te worden vervangen door een nieuwe, dat compatibel is met het symbool dat is aangegeven in de instructiehandleiding van de afzuigkap.Afzuigkap / Gebruikshandleiding 131 / NL

Problemen oplossen De afzuigkap brengt overmatig veel lawaai en trillingen voort. Dit kan worden veroorzaakt door een onjuiste installatie van de afzuigkap aan de wand of the keukenkastjes. Niet alle meegeleverde schroeven zijn gebruikt of de schroeven zijn niet vastgedraaid en hebben speling. De afzuigkap dient te zijn bevestigd aan een wand of kast met gebruik van alle bevestigingspunten die door de fabrikant zijn meegeleverd. Na het horizontaal en verticaal aanpassen van de positie van de afzuigkap, worden alle bevestigingsschroeven aangedraaid.
