NÁVOD K OBSLUZE HCA62320BH BEKO

• van toepassing op afzuigkappen met tiptoetsbediening. Als de bovenstaande aanbevelingen het probleem niet oplossen, neem dan contact op met een erkende servicedienst van huishoudelijke apparaten ter reparatie. Het is de gebruiker onder geen enkel beding toegestaan de afzuigkap zelf te repareren. Op de garantiekaart en de website vindt u een lijst met servicepunten.Tento výrobek byl vyroben v ekologicky šetrných a moderních zařízeních bez poškození přírody. Tento spotřebič splňuje směr- nice WEEE. Neobsahuje PCB. Nejprve si tento návod přečtěte! Vážení zákazníci, Děkujeme, že jste si vybrali produkt značky Beko. Doufáme, že s tímto výrobkem, který byl vyroben s využitím vysoce kvalitní a moderní technologie, dosáhnete těch nejlepších výsledků. Proto si před použitím výrobku pečlivě přečtěte celý návod k použití a jakékoli doplňující dokumenty, a uchovejte je pro budoucí použití. Pokud výrobek předáte další osobě, rovněž jí předejte návod k použití. Dodržte veškerá varování a informace uvedené v návodu k použití. Nezapomeňte, že tento návod se může vztahovat i k několika jiným modelům. Rozdíly mezi modely jsou v návodu výslovně popsány. Význam symbolů V různých částech tohoto návodu k použití jsou použity následující symboly:

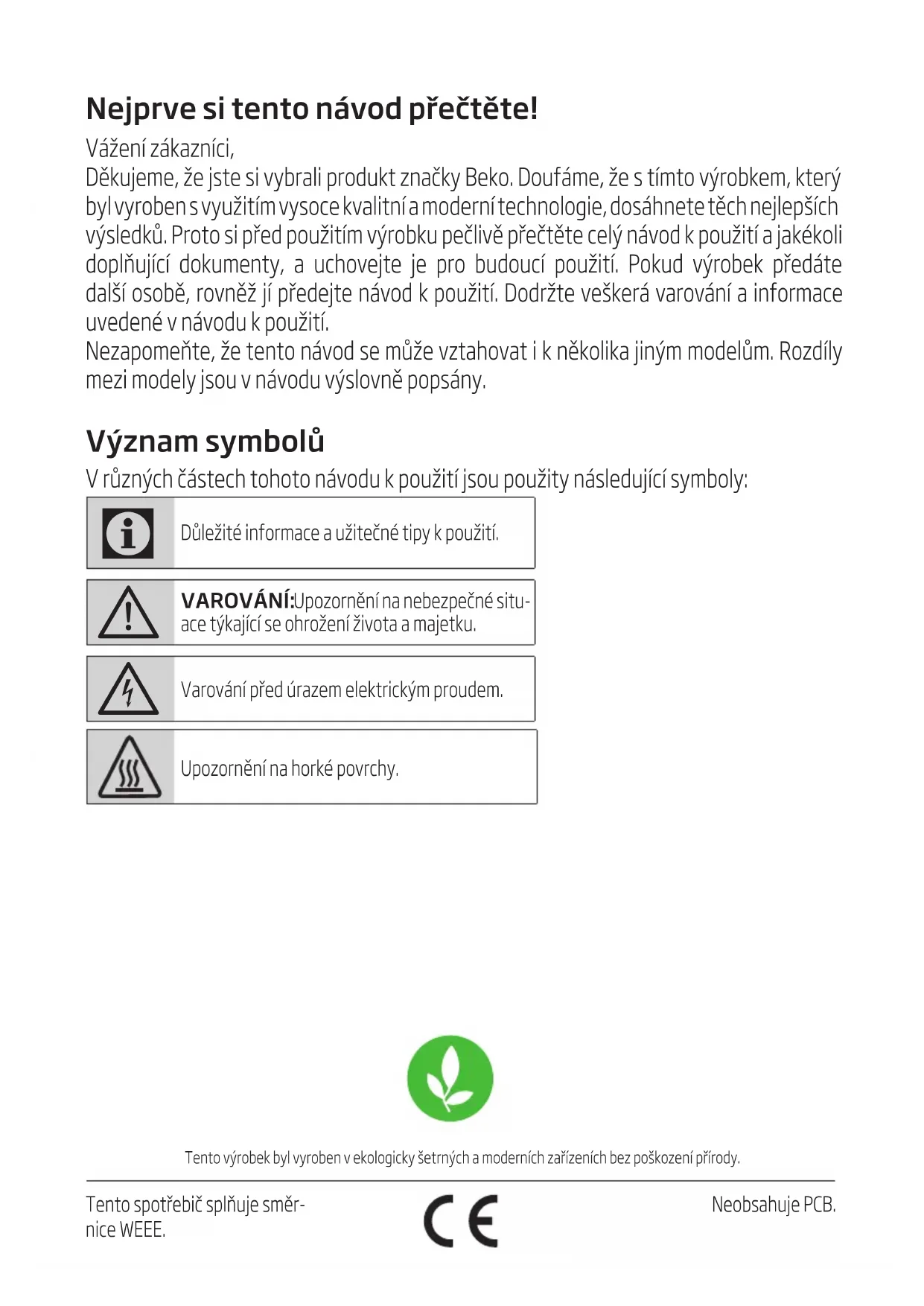

Důležité informace a užitečné tipy k použití.

VAROVÁNÍ: Upozornění na nebezpečné situ- ace týkající se ohrožení života a majetku.

Varování před úrazem elektrickým proudem. Upozornění na horké povrchy.Digestoř / Návod k použití 133 / CS

Důležité pokyny z hlediska bezpečnosti a životního prostředí Tento oddíl obsahuje bezpečnostní pokyny, které pomohou s ochranou před úrazy osob nebo poškozením majetku. Nedodržení těchto pokynů zruší platnost záruky.

• Instalaci a veškeré opravy vždy svěřte pracovníkům autorizovaného servisu. Výrobce nenese zodpovědnost za škody, které mohou způsobit jím neautorizované osoby.

• Toto zařízení není určeno pro použití osobami (včetně dětí) s omezenými fyzickými, vjemovými nebo mentálními schopnostmi, nebo osobami, které nemají dostatek zkušeností, ani znalostí. Děti musí být pod dozorem, aby se zajistilo, že si se spotřebičem nebudou hrát.

1.1.1 Elektrická bezpeč-

• Během instalace, údržby, čištění a opravy vždy odpojte výrobek od sítě.

• Je-li napájecí kabel vadný, musí být vyměněn kvalifikovanou osobou certifikovanou výrobcem, poprodejním servisem apod. (nejlépe elektrikářem) nebo osobou určenou dovozcem.

• Provozní napětí je 220 až 240 voltů.

• Pokud dojde k poruše zařízení, nemělo by se používat, dokud je není opraveno pracovníkem autorizovaného servisu. Existuje nebezpečí úrazu elektrickým proudem!

• Neveďte napájecí kabel v blízkosti varné desky. Napájecí kabel by se mohl vznítit, jelikož se snadno roztaví.

• Nikdy nezapojujte digestoř před dokončením instalace.

• Chcete-li dosáhnout optimálního výsledku, nesmí být vnější vývod delší než 4 m. Nesmí obsahovat více než 2 kolmé (90°) úhly a jeho průměr musí být nejméně ø120 mm.

• Spotřebič odpojte od napájení před jakoukoli prací na vnitřních součástkách spotřebiče.

• Spotřebič zapojujte pouze do uzemněné zásuvky.134 / CS Digestoř / Návod k použití

Důležité pokyny z hlediska bezpečnosti a životního prostředí

1.1.2 Bezpečnost výrobku

• Pro připojení odvodu digestoře můžete použít trubici o průměru 120 nebo 150 mm.

• Nepoužívejte připojení k odvodu využívaná sporáky, odvětrací šachty nebo odvody se stoupajícími plameny. Dodržujte pravidla stanovená úřady pro odvod odpadního vzduchu.

• Vzdálenost mezi spodní plochou digestoře a horní plochou sporáku/ trouby by neměla být menší než 55 cm v případě plynových hořáků a 45 cm v případě elektrických plotýnek.

• Nepoužívejte digestoř bez hliníkových filtrů a nedemontujte filtry za provozu.

• Nikdy se nedotýkejte světel digestoře po dlouhodobém použití. Horké žárovky vás mohou popálit.

• Vyvarujte se používání prudkých plamenů pod výrobkem. Jinak by se mohly částice na olejovém filtru vznítit a způsobit požár.

• Zapněte digestoř poté, co na sporák postavíte pánve či hrnce. Jinak by stoupající teplota mohla poškodit některé součásti vašeho výrobku.

• Digestoř vypněte, než pánve nebo hrnce odeberete.

• Pod digestoř neumisťujte hořlavé materiály.

• Olej se může vznítit během smažení. Dávejte pozor na používání hadříků a závěsů.

• Při smažení nikdy nenechávejte sporák bez dozoru; jinak může dojít ke vznícení horkého oleje.

• Abyste předešli riziku požáru, čistěte digestoř ve stanovených intervalech.

• Při čištění digestoře postupujte velmi opatrně a používejte rukavice.

• Doporučujeme vám zapnout spotřebič pár minut před začátkem vaření, čímž zvýšíte sací výkon. Jakmile začne stoupat pára, budete již mít k dispozici stálý a stabilní sací výkon.

• Digestoř nechte v provozu ještě 15 minut po ukončení vaření nebo smažení, aby byl odstraněn veškerý zápach a páry v kuchyni.

• Když digestoř používáte, zejména společně s plynovými sporáky, zkontrolujte, zda je v místnosti zajištěno odvětrávání.Digestoř / Návod k použití 135 / CS

• Dávejte pozor, abyste nepřipojili spotřebič k odvodům používaným neelektrickými zařízeními. (Např.: odvod od topení).

• Současný a bezproblémový provoz digestoře a dalšího zařízení, které využívá vzduch, je možné pouze je-li dosaženo nízkého tlaku 4 Pa (0.04 mbar) a tak se zabrání opětovnému vstřebání plynu. Toho lez dosáhnout pouze pomocí vzduchu vycházejícího z nezakrytých otvorů (dveře, okno, větrací otvory nebo jiná technická opatření). Velkou péči věnujte zajištění dostatečného průtoku vzduchu. K tomuto účelu nestačí průduch, který poskytuje průnik/ východ vzduchu.

1.1.3 Bezpečnost dětí

• Obalové materiály představují pro děti nebezpečí. Obalové materiály uchovejte ho mimo dosah dětí.

• Elektrické spotřebiče představují nebezpečí pro děti. Udržujte děti mimo dosah výrobku. Nedovolte dětem, aby si hrály se spotřebičem.

• Tento spotřebič mohou použít děti starší 8 let a lidé s omezenými fyzickými, senzorickými nebo duševními schopnostmi nebo které nemají dostatečné znalosti a zkušenosti, pokud na ně a bezpečné použití produktu dospělá osoba nebo jsou-li poučeni o rizicích souvisejících s použitím produktu. Děti si nesmí se spotřebičem hrát.

POZOR: Při použití s vařícím zařízením může dojít k zahřátí přístupných částí.

1.2 Zamýšlené použití

• Tento spotřebič je určen jen pro domácí použití. Není vhodný pro komerční použití a nesmí se používat jinak, než je stanovené zamýšlené použití.

• Výrobce nenese odpovědnost za žádné škody plynoucí z nesprávného použití či manipulace.

• Životnost Vašeho spotřebiče činí 10 let. Jde o období nutné pro dostupnost náhradních dílů nutných pro provoz výrobku.

Důležité pokyny z hlediska bezpečnosti a životního prostředí136 / CS Digestoř / Návod k použití

VAROVÁNÍ: Instalace šroubů v rozporu s pokyny uvedenými v tomto návodu může vést k úrazu elektrickým proudem.

1.3 Dodržování směrnice

WEEE a o likvidaci odpadů: Tento produkt splňuje směrnici EU WEEE (2012/19/EU). Tento výrobek nese symbol pro třídění, platný pro elektrický a elektronický odpad (WEEE). Tento produkt byl vyroben z vysoce kvalitních součástí a materiálů, které lze znovu použít a které jsou vhodné pro recyklaci. Produkt na konci životnosti nevyhazujte do běžného domácího odpadu. Odvezte ho do sběrného místa pro recyklaci elektrických a elektronických zařízení. Informace o těchto sběrných místech získáte na místních úřadech. Dodržování směrnice RoHS: Produkt, který jste zakoupili splňuje směrnicih EU RoHS (2011/65/EU). Neobsahuje žádné škodlivé ani zakázané materiály, které jsou směrnicí zakázané.

1.4 Informace o balení

Balení produktu je vyrobeno z recyklovatelných materiálů, v souladu s naší národní legislativou. Obalové materiály nelikvidujte s domácím nebo jiným druhem odpadu. Odvezte je na sběrné místo balícího materiálu, které má pověření místních orgánů.

Důležité pokyny z hlediska bezpečnosti a životního prostředíDigestoř / Návod k použití 137 / CS

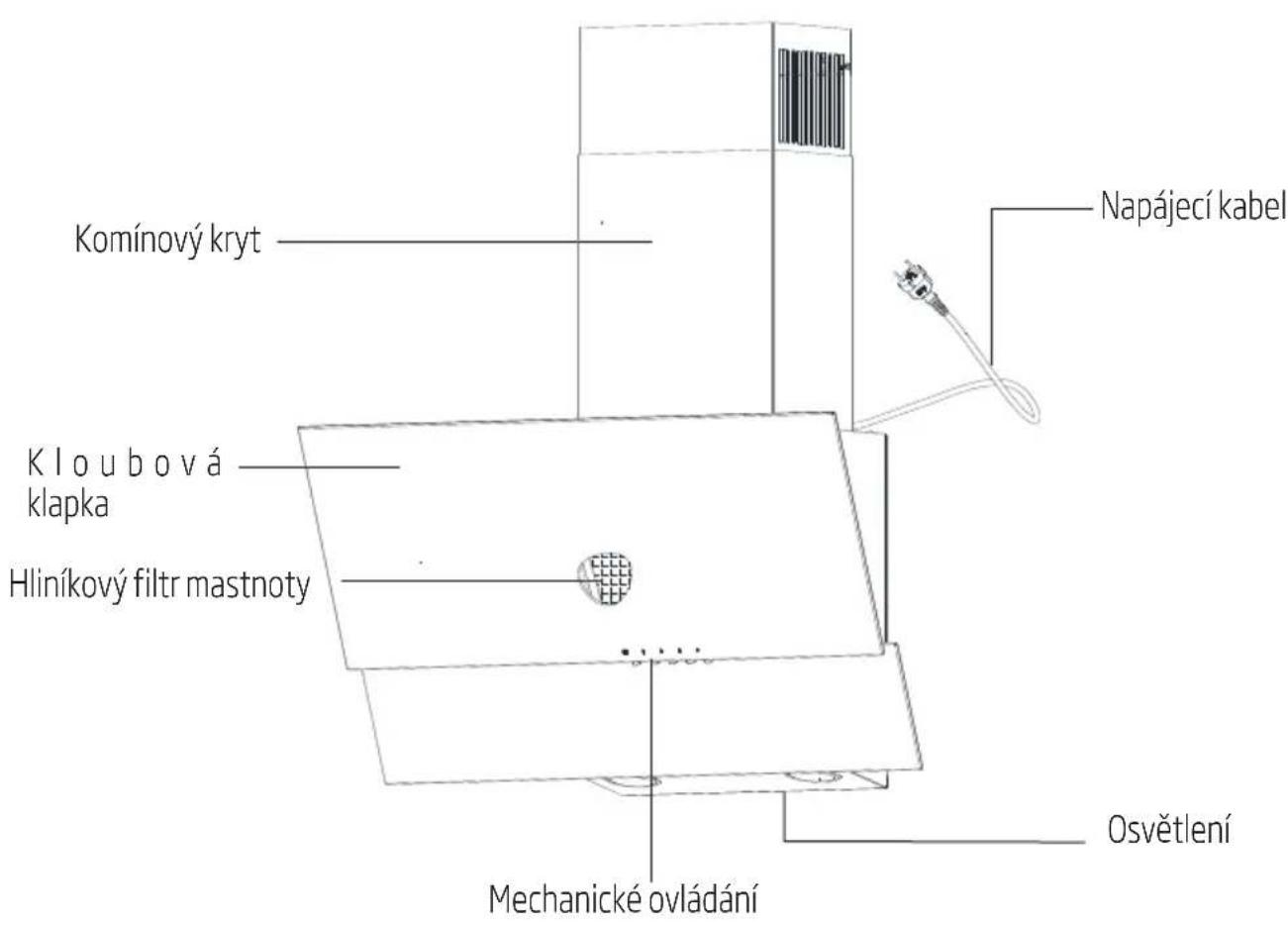

Technické parametry spotřebiče Technické údaje obsažené v této příručce a štítky umístěné na spotřebiči byly získány na základě měření a výpočtů v souladu s požadavky nařízení EU č. 65/2014 a 66/2014. Tento spotřebič odpovídá evropským směrnicím 2004/108/ES, 2006/95/ES a 2009/125/ES a 2011/65/ES. Obr.1 Vysvětlující vyobrazení kuchyňské digestoře Napájecí kabel Mechanické ovládání Osvětlení Hliníkový filtr mastnoty Kloubová klapka Komínový kryt138 / CS Digestoř / Návod k použití

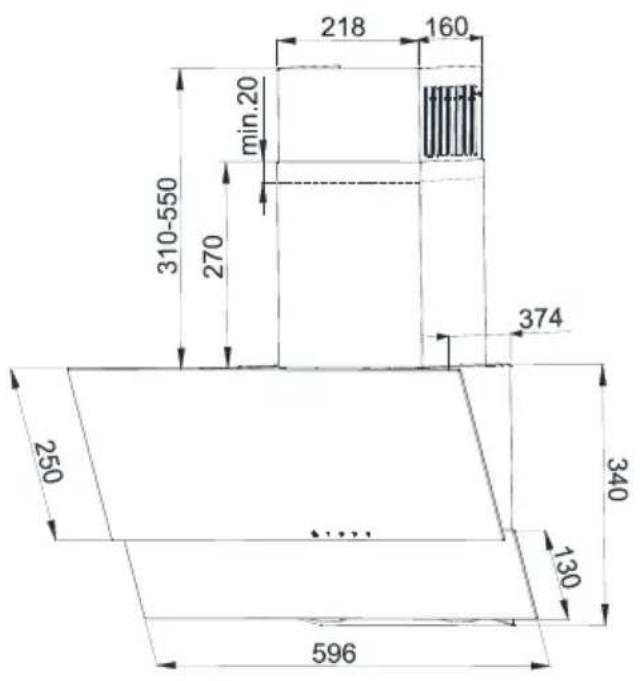

Technické parametry spotřebiče Obr.2 Kresba rozměrů !"#$%&'($Digestoř / Návod k použití 139 / CS

Provoz spotřebiče Digestoř je určená k odsávání par při přípravě jídel. Přístroj je možno provozovat ve dvou režimech: Jako odsavač: páry jsou odvedeny z místnosti pomocí ventilačního potrubí. Ventilační potrubí není součástí přístroje a musí být zakoupeno zvlášť.

Použijte co nejkratší vypouštěcí potrubí.

Vypouštěcí potrubí musí mít co nejhladší vnitřní povrch (nedoporučuje se používat potrubí typu spiro).

Použijte potrubí s co nejmenším počtem ohybů (ohybové úhly by neměly přesáhnout 90 stupňů).

Nedoporučuje se provádět změny průřezu potrubí (větší na menší, např. výstup vzduchu Ø 150 mm na výstup vzduchu Ø 120 mm). Jako pohlcovač: páry jsou očištěny od mastnoty a zápachů a poté se vrací do místnosti přes mřížku na horním komínovém krytu. Má- li digestoř fungovat jako pohlcovač, je nutné nainstalovat aktivní uhlíkový filtr (obr. 10). Uhlíkový filtr není součástí běžného vybavení, je třeba zakoupit jej od výrobce.140 / CS Digestoř / Návod k použití

Instalace spotřebiče

Použití šroubů nebo upevňovacích prostředků, které nejsou v souladu s tímto návodem, může způsobit úraz elektrickým proudem.Minimální vzdálenost zavěšení digestoře mezi povrchem, na kterém je umístěno nádobí na topném zařízení (plynový nebo elektrický sporák), a nejnižší částí kuchyňského digestoře (obr. 3) nesmí být menší než 45 cm u elektrických sporáků a 55 cm u plynových sporáků.Pokud návod k obsluze topného zařízení obsahuje požadavek na větší instalační vzdálenost kuchyňské digestoře, než je uvedeno výše, postupujte podle těchto pokynů. Instalace digestoře a komínového krytu je znázorněna na obrázcích (obr. 4 - obr. 9) Gas stove L 65cmElectric cooker L 45cm Fig. 3 Suggested distance from the kitchen cooker. 55cm Digestoř je vybavena montážními kotvami vhodnými pro většinu stěn a stropů. Při montáži je nutno dodržovat obecná ustanovení o vypouštění vzduchu z místností.Digestoř / Návod k použití 141 / CS

Instalace spotřebiče Před instalací je nutno provést následující kroky:

• Zkontrolovat, zda jsou rozměry zakoupeného produktu přizpůsobeny vybranému cílovému místu.

• Odpojte a odstraňte (pokud je to možné) nábytek umístěný v oblasti instalace digestoře, abyste získali snadný přístup ke stropu nebo stěně, ke které má být digestoř uchycena. Není-li to možné, je třeba předměty v blízkosti pracovního prostoru zabezpečit.

• Ověřte, zda je v blízkosti místa instalace digestoře zásuvka a zda je možné připojit digestoř k potrubí, které odvádí výpary ven.

• Ověřte, zda místa pro vrtání nezakrývají instalační kabely (elektrické, hydraulické atd.).

• Připravte si následující vybavení: metr, tužku, vrtačku, vrták Ø8, šroubovák, vodováhu.

4.1 Instalační práce

1. Určete osu topného tělesa a přeneste ji na

stěnu, kde bude umístěna digestoř. Označte si všechny specifické body pro montáž digestoře. Pomocí vrtačky navrtejte příslušné otvory (obr. 4).

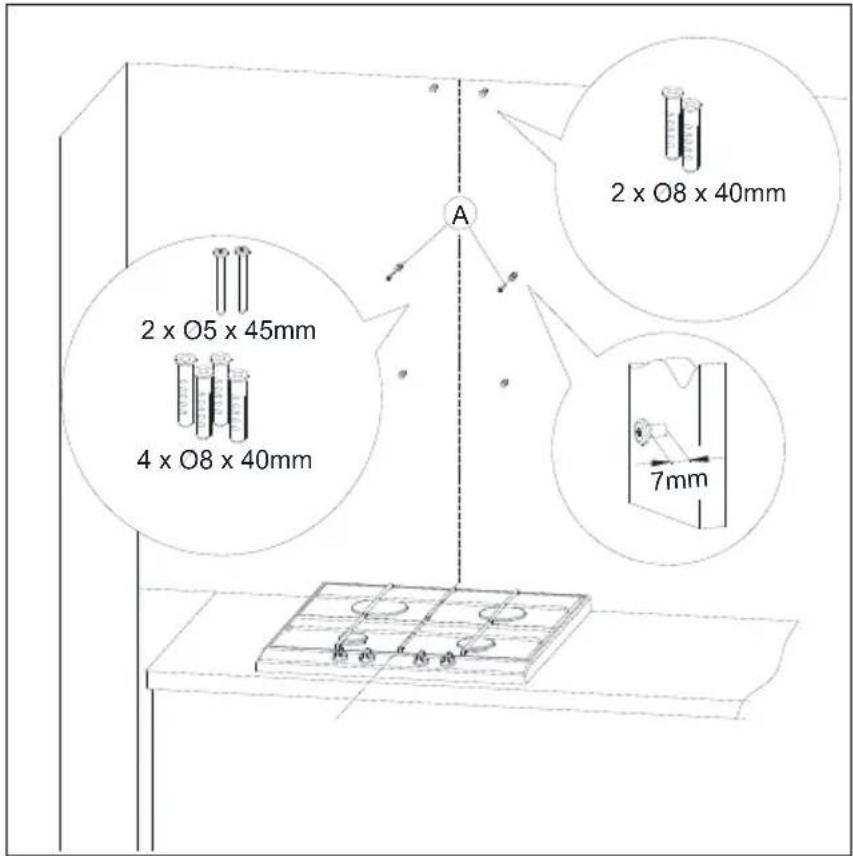

2. Vložte do otvorů prodlužovací šrouby. Do dvou

otvorů označených jako A vložte šrouby (na vnější straně nechte 7 mm, jak je znázorněno na obr. 5).

3. Otevřete klapku digestoře a vytáhněte filtr

4. Odšroubujte komínový kryt, zavěste digestoř na

dva volně nasazené šrouby (obr. 7).

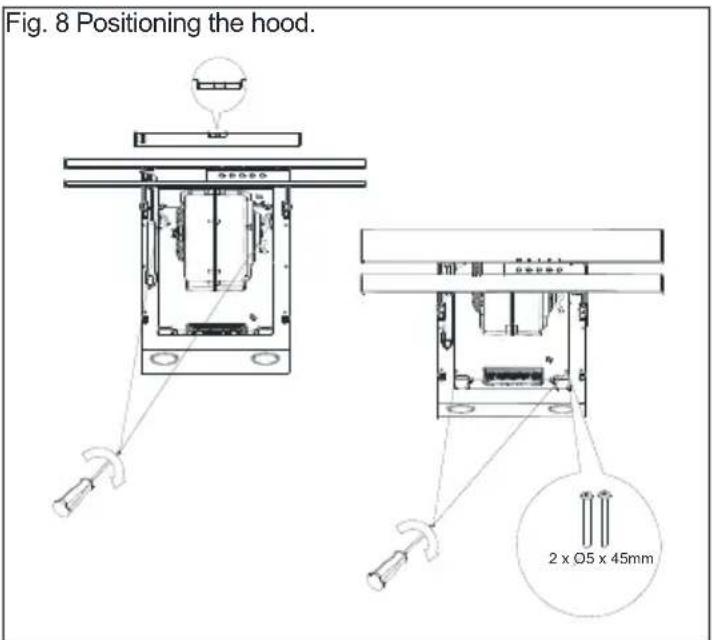

5. Na tělo digestoře položte vodováhu. Otáčením

prvků označených jako A nastavte horizontální polohu digestoře v souladu s ukazatelem na vodováze a následně utáhněte dva volně nasazené šrouby a dva zbývající šrouby (obr. 8).

6. Připevněte na tělo digestoře komínový kryt.

Následně jemně vytáhněte část digestoře označenou jako B směrem nahoru, dokud nebudete schopni přišroubovat (obr. 9).

Instalace musí být prováděna velmi opatrně, aby nedošlo k poškrábání komínového krytu a digestoře.142 / CS Digestoř / Návod k použití

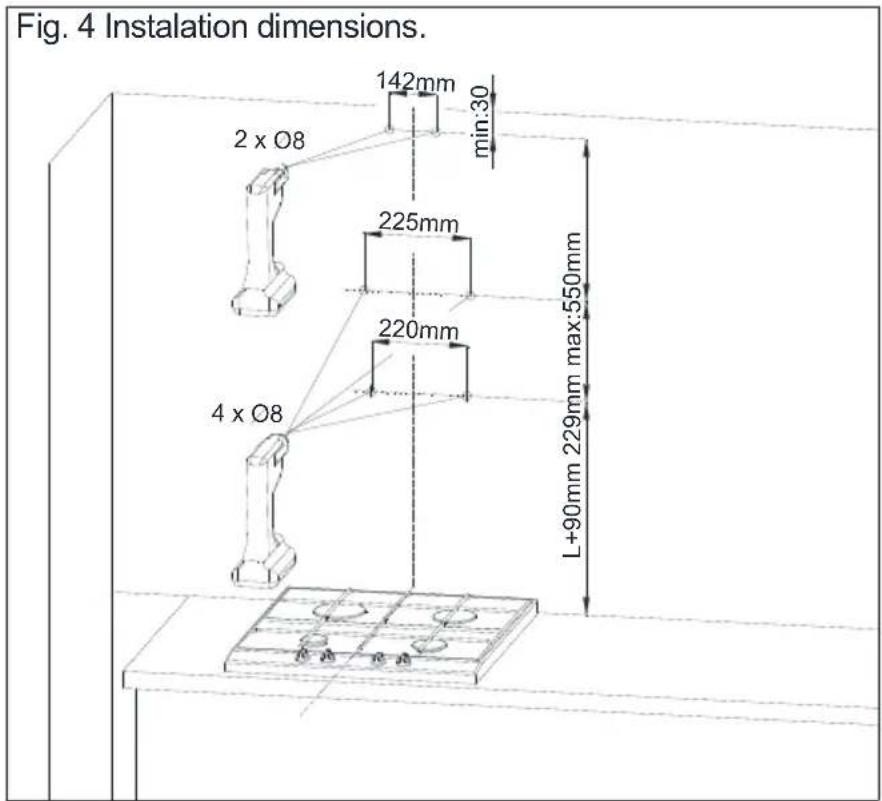

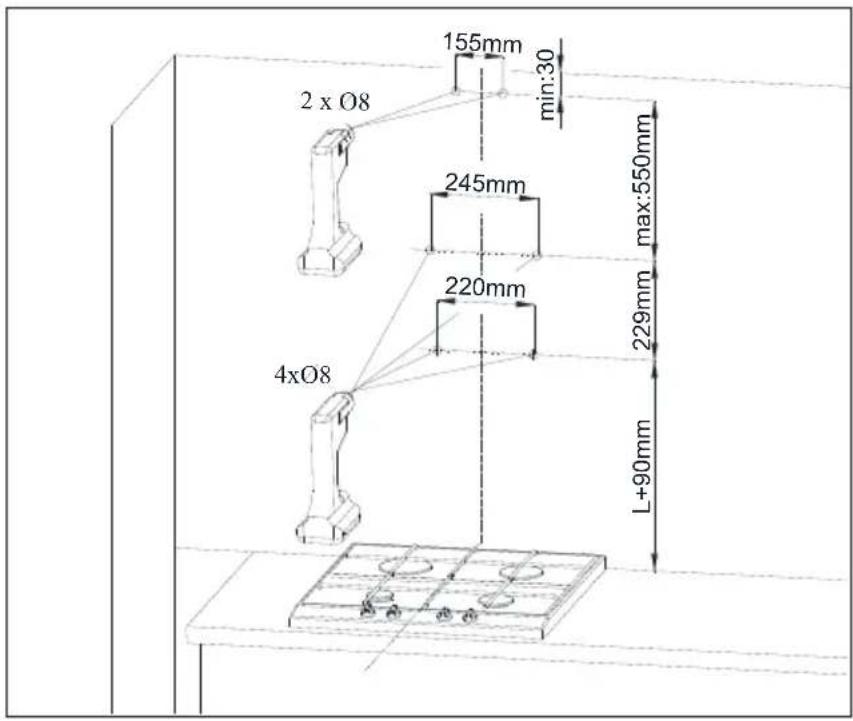

Instalace spotřebiče Obr.4 Instalační rozměry

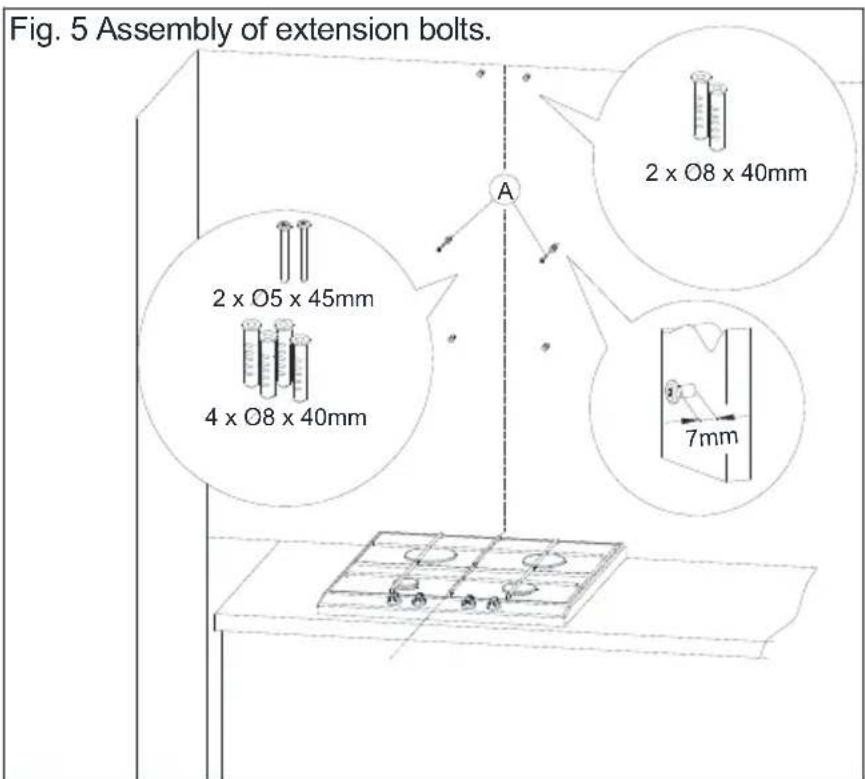

Obr.5 Montáž prodlužujících šroubů 2 x O5 x 45mm4 x O8 x 40mm 7mm 2 x O8 x 40mm ADigestoř / Návod k použití 143 / CS

Fig. 7 Dismantling of aluminium grease filter. 2Digestoř / Návod k použití 145 / CS

Instalace spotřebiče

4.2 Elektrické připojení

Napětí v síti musí odpovídat údajům na štítku na vnitřní straně digestoře. Pokud je digestoř vybavena zástrčkou, měla by být umístěna v zásuvce, která splňuje požadavky závazných předpisů a je umístěna na snadno dostupném místě. Pokud digestoř není vybavena zástrčkou, její instalace by měla být svěřena osobě, která má příslušná oprávnění (např. elektrikář). 2 x O5 x 45mm Fig. 8 Positioning the hood.

Čištění a údržba Před prováděním jakýchkoli úkonů údržby spotřebiče vyjměte zástrčku ze zásuvky. Digestoř je třeba čistit jemnými čisticími prostředky, nepoužívejte abrazivní čisticí přípravky. Pravidelná údržba výrazně zlepšuje výkon a výdrž digestoře. Digestoř by měla být čištěna nejméně jednou za měsíc nebo každých 35 hodin provozu. K čistění digestoře NEPOUŽÍVEJTE PROSTŘEDKY NA BÁZI ALKOHOLU. Výrobky z umělé hmoty (inox) by se měly čistit speciálními přípravky.

Nedodržení předpisů týkajících se čištění zařízení a výměny filtrů může způsobit riziko požáru. Proto se do- poručuje dodržovat pokyny uvedené v tomto dokumentu. Výrobce ne- zodpovídá za škody na motoru ani za požáry způsobené nesprávným použitím.

Digestoř je vybavena hliníkovým filtrem, který zachytává tukové částice z vaření. Filtr lze odstranit posunutím zámků ve směru šipek (obr. 7). Filtr by se měl umýt ručně ponořením do vody na 15 minut s prostředkem na mytí nádobí při teplotě 40-50 °C. Po 15 minutách můžete pokračovat v mytí a následně filtr opláchnout. Filtr musí být před umístěním do digestoře suchý. Filtr lze také umýt v myčce nádobí. Během procesu mytí může filtr změnit barvu, to však nemá vliv na jeho filtrační vlastnosti. Pokud není filtr pravidelně čištěn, snižuje výkon digestoře a může způsobit požár. Filtr by měl být čištěn nejméně po každých 35 hodinách provozu digestoře.

Digestoř může být vybavena filtrem s aktivním uhlím. Uhlíkový filtr se používá pouze v případě, že digestoř není připojena k odvětrávacímu potrubí. Filtr by měl být umístěn na plášti turbíny, jak je znázorněno na obrázku (obr. 10). Filtr s aktivním uhlím by měl být měněn každých 6 měsíců.

Uhlíkový filtr se nesmí umývat ani regenerovat.

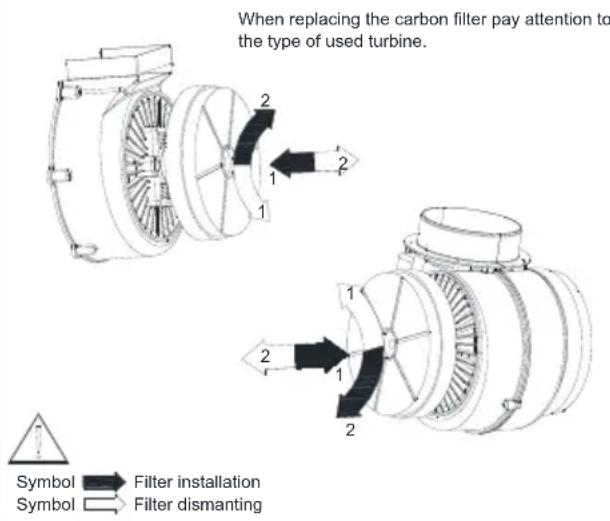

Fig. 10 Replacing the carbon filter.Digestoř / Návod k použití 147 / CS

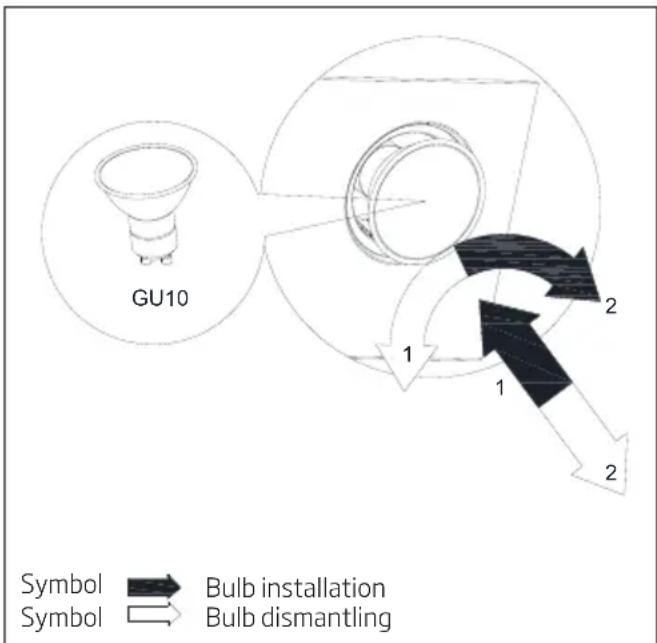

5.3 Výměna osvětlení

Než začnete pracovat na výměně osvětlení, odpojte napájecí zdroj. Pokud již byla digestoř v provozu, měli byste počkat, než žárovky vychladnou a až poté pokračovat ve výměně. Proces výměny žárovek je znázorněn na obr. 11.

Před výměnou žárovek odpojte di- gestoř od zdroje napájení.

Nedotýkejte se žárovek, dokud jsou horké.

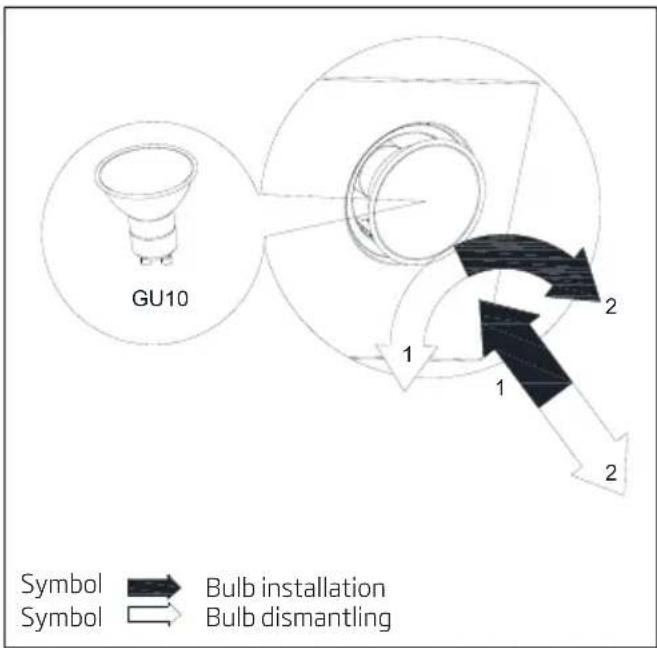

Dejte pozor, abyste se přímo rukou nedotkli vyměněné žárovky. Obr.11 Výměna osvětlení GU10

Ovládání provozu digestoře

6.1 Ovládání digestoře

Digestoř je vybavena mechanickým ovládáním.

• Stisknutím tlačítka „0“ se digestoř deaktivuje.

• Stisknutím tlačítka „1“ se digestoř zapne s minimální rychlostí.

• Stisknutím tlačítka „2“ se digestoř zapne se střední rychlostí.

• Stisknutím tlačítka „3“ se digestoř zapne s maximální rychlostí. Větší rychlost znamená silnější proud vzduchu.

• Stisknutím tlačítka zapnete osvětlení. Opakovaným stisknutím tlačítka světla deaktivujete.

6.2 Metody snižování vlivu

procesu vaření na životní prostředí

• Chcete-li snížit spotřebu energie, vařte s poklicemi.

• Hliníkové filtry musí být udržovány v čistotě (doporučená délka provozu hliníkových filtrů mezi čištěními je max. 35 h).

• Dbejte na propustnost ventilačního potrubí.

• Provozní úroveň turbíny při vaření by měla být vždy nastavena na minimální rychlostní stupeň, což umožní odstranění výparů při aktuální intenzitě vaření.Digestoř / Návod k použití 149 / CS

Řešení problémů Příznaky Příčina Způsob opravy Během provozu digestoře se zobrazuje blikající písmeno „F“. Po 35 hodinách provozu signalizuje digestoř nutnost vyčištění nebo výměny filtru mastnoty. Stiskněte a podržte „-“ na dotykovém ovladači po dobu asi 8 sekund. Filtr by měl být umyt v myčce nebo nahrazen novým. Na displeji se zobrazí pouze symbol „-.“ (Minus a tečka v pravém dolním rohu), digestoř nereaguje na vypnutí. Dotykový ovladač byl zablokován - tato funkce usnadňuje čištění digestoře. Chcete-li zámek odblokovat, stiskněte a podržte po dobu asi 10 sekund pole se symbolem zapnutí. Na displeji se nezobrazuje žádný symbol, digestoř nereaguje na tisknutí ovládacích polí. Dotykový ovladač je pravděpodobně blokován. Odpojte digestoř od napájení na dobu asi 15 sekund a znovu ji zapněte. Na displeji se zobrazí symbol jedné z rychlostí; digestoř nereaguje na tisknutí ovládacích polí. Dotykový ovladač je pravděpodobně blokován. Odpojte digestoř od napájení na dobu asi 15 sekund a znovu ji zapněte. Turbína digestoře se po 15 minutách provozu odpojí, na displeji se zobrazí pulzující číslice, např. „1.“ (aktuální stupeň rychlosti a tečka v pravém dolním rohu). Byl aktivován automatický časový spínač dotykového ovládání. Chcete-li časový spínač deaktivovat, stiskněte a podržte po dobu asi 10 sekund symbol „+“ nebo digestoř vypněte. Na čtvrtém rychlostním stupni pulsuje na displeji číslice „4“, po 5 minutách se změní rychlost na stupeň tři. Digestoř je vybavena režimem turbo, který po 5 minutách provozu automaticky přepne na třetí rychlostní stupeň, aby šetřil energii. Režim turbo musí být používán pouze v kombinaci s intenzivním vařením. Digestoř lze ovládat pouze pomocí ovládacího panelu, nereaguje na dálkové ovládání. Baterie dálkového ovladače je vybitá nebo je vzdálenost příliš dlouhá. Vyměňte baterii za novou. Digestoř vykazuje velmi špatné nasávání par. Pravděpodobnou příčinou jsou zanešené filtry. Filtr mastnoty musí být myt v myčce nebo nahrazen novým. Uhlíkový filtr (pokud je k dispozici) musí být nahrazen novým. Jeden nebo více světelných bodů nefunguje. Vadná halogenová/LED žárovka. Žárovka musí být nahrazena novou, kompatibilním se symbolem určeným v návodu k obsluze digestoře. Digestoř vytváří nadměrný hluk a vibrace. To může být způsobeno nesprávnou instalací digestoře na stěnu nebo kuchyňské skříně. Nebyly použity všechny dodané šrouby nebo jsou uchyceny volně a umožňují vůli. Digestoř musí být namontována na stěnu nebo skříňku pomocí všech bodů, které poskytuje výrobce. Po nastavení horní a horní polohy digestoře utáhněte všechny upevňovací šrouby.
