Producttype	Afzuigkap
Merk	Teka
Model	DBB 60
Breedte	60 cm
Luchtafvoerdiameter	120 mm minimaal
Minimale afstand boven het kookoppervlak	65 cm (voor gas of gemengd)
Maximale lengte van het kanaal	4 meter
Maximaal aantal bochten	2 hoeken van 90°
Verlichting	LED 2 x 5 W max, fitting E14
Metalen filter	Afwasmachinebestendig, maandelijks reinigen
Actief koolstoffilter	Optioneel (niet inbegrepen)
Voedingsspanning	230 V, 50 Hz
Materiaal behuizing	Roestvrij staal of gelakt (afhankelijk van afwerking)
Type bediening	Knoppen (volgens schema)
Onderhoud behuizing	Lauwwarm water en neutrale zeep, vermijd schurende producten
Veiligheid	Loskoppelen voor reiniging, aardingscontact verplicht
Gebruik	Huishoudelijk, afvoer van kookdampen
Reparaties	Neem contact op met de technische dienst, gebruik originele onderdelen
Normen	EN/IEC 60335, EN/IEC 61591, WEEE-richtlijn

Veelgestelde vragen - DBB 60 TEKA

Hoe installeer ik de Teka DBB 60 afzuigkap?

De installatie moet worden uitgevoerd door een gekwalificeerde professional. Volg de meegeleverde montage-instructies. De afzuigkap moet stevig aan de muur worden bevestigd, met een afvoerkanaal van maximaal 4 meter en maximaal 2 bochten van 90°. Een diameter van ten minste 120 mm is vereist. De minimale afstand tussen de afzuigkap en het kookoppervlak is 65 cm voor gas- of gemengde modellen.

Wat is de minimale afstand tussen de afzuigkap en het kookoppervlak?

Voor gas- of gemengde kookplaten is de minimale afstand 65 cm. Volg ook de aanwijzingen van de fabrikant van de kookplaat. Deze afstand kan worden verminderd als de installatiehandleiding van de afzuigkap dit aangeeft.

Hoe reinig ik de metalen filters?

De metalen filters moeten minstens eenmaal per maand worden gereinigd. U kunt ze met de hand wassen in warm water met een neutraal schoonmaakmiddel, of in de vaatwasser plaatsen door ze verticaal te plaatsen om ophoping te voorkomen. Laat ze aan de lucht drogen voordat u ze terugplaatst.

Hoe vervang ik de LED-lamp?

Om de lamp te vervangen, koppelt u eerst de afzuigkap los. Verwijder de metalen filters. Vervang de defecte lamp door een nieuwe LED-lamp van hetzelfde type: 2x5 W max, fitting E14. Plaats daarna de filters terug.

Wat te doen als de afzuigkap niet genoeg zuigt?

Controleer of de metalen filters niet verzadigd zijn met vet: reinig ze of vervang ze indien nodig. Zorg er ook voor dat het afvoerkanaal niet geblokkeerd is. Als er een actief koolstoffilter wordt gebruikt, kan het verzadigd zijn en moet het worden vervangen.

De afzuigkap gaat niet aan, wat nu?

Controleer of de voedingskabel goed is aangesloten en of er stroom op het net staat. Als de lampen niet branden, controleer dan of de lampen kapot zijn of los zitten. Als het probleem aanhoudt, neem dan contact op met de technische dienst.

Is een actief koolstoffilter nodig?

Het actief koolstoffilter is optioneel. Het is nodig als de afzuigkap in recirculatiemodus wordt gebruikt (zonder externe afvoer). Volg de instructies die bij het filter worden geleverd voor installatie. Houd er rekening mee dat het gebruik van een koolstoffilter de zuigkracht kan verminderen.

Hoe onderhoud ik de roestvrijstalen afzuigkap?

Gebruik speciale reinigingsproducten voor roestvrij staal volgens de instructies van de fabrikant. Voor gelakte afwerkingen gebruikt u lauwwarm water en een neutrale zeep. Vermijd schurende, corrosieve of oplosmiddelhoudende producten, evenals metalen sponzen. Droog af met een zachte doek.

Kan ik de afzuigkap gebruiken met een gasfornuis?

Ja, maar de ruimte moet goed geventileerd zijn. Houd een minimale afstand van 65 cm aan tussen de afzuigkap en het kookoppervlak. Wanneer de afzuigkap werkt met niet-elektrische apparaten, mag de uitlaatluchtdruk niet meer dan 4 Pa bedragen. Zorg voor voldoende ventilatie in de ruimte.

Hoe kan ik energie besparen met de afzuigkap?

Gebruik de afzuigkap op de juiste snelheid: stel deze af op de hoeveelheid stoom die wordt geproduceerd. Gebruik de intensieve stand alleen wanneer nodig. Zet de afzuigkap een paar minuten voor het koken aan en een paar minuten erna uit. Bedek pannen om stoom te verminderen. Reinig de filters regelmatig om de efficiëntie te behouden.

GEBRUIKSAANWIJZING DBB 60 TEKA

Gefeliciteerd met uw aankoop. We+zijn ervan overtuigd dat dit moderne, functionele en practische apparaat met eersteklas kwaliteitsmaterialen volledig aan uw eisen zal voldoen.

We verzoeken u alle informatatie in deze HANDLEIDING voor het eerste gebruik van de afzuigkap zorgvuldig door te lezen voor een maximale prestatie van uw apparaat en het voorkomen van defecten die kuren voortkommenuit onjuist gebruik alsmede voor het oplossen vankleine problemen. Bewaar deze handleiding voor toekomstig gebruik.

Voor een optimale prestatie mag de externe afvoer maximaal VIER METER zich, Niet meer dan twee hoeken van 90^ hebben en een diameter van minimaal 120.

Veiligheidsinstructies

• Het apparaat voor reiniging en onderhoud uitschakelen.
• Door een overmatige ophoping van vet in de afzuigkap en de metalen filters+kennen zich vetdruppels vormen die vlam kuren vatten. Maak de binnenkant van de afzuigkap en de metalen filtersaarom minimaal een keer per maand schoon.
• Dit apparaat kan onder toezicht worden gebrukt door kinderen vanaf 8aar en personen met verminderde fysieke, sensorische of mentale capacititen of met een gebrek aan ervaring en kennis, of als zich duidelijke instructies hebben gekreten over een veilig gebruik van het apparaat en als zij de gezaren die het apparaat met zich meebrengt begrijpen. Kinderen mogen nicht met het apparaat spelen. Reiniging en onderhoud dienen te worden uitgevoerd door

de gebruiker en Niet door kinderen zonder toezicht van een volwassene.

• De voorschriften voor elektrische installations要去en worden nageleefd.
• Controller of de spanning en de frequentie overeenkomen met de geveens op het label dat zich aan de binnenkant van de afzuigkap bevindt. Sluit de afzuigkap aan de aarding (met uitzondering van Klasse II apparatuur, gemarkeerd met op het plaatje met de technische geveens).

Voor de installmentie dient gebruik te worden gemaatk van een aansluitmethode die geisoleerd is van de vaste installmentie in overeenstemming met de installmentebepalingen (aangepast aan het vermogen waaraan het moet voldoen en met een minimale opening van 3mm tussen de contacten) volgens de voorwaarden voor overspanning categorie III, voor deooduitschakeling, reiniging of verranging van de verlichting. De aarding mag in geen geval via deze schakelaar worden geleid. Deze schakelaar kan door een stekker worden verrangen als hij bij normaal gebruik bereikbaar is.

• Als de elektriciteitsleiding beschadigd is,要去 deze door de fabrikant, aftersales service of bevoegd personeel worden verrangen om potentieel gevaar te voorkomen.

• Ventilatie regels moeten worden nageleefd.

• De lucht mag nicht worden afgezogen door buizen die worden gebrukt voor het verwijderen van dampen van apparatuur die door gas of andere brandstoffen worden gevoed.

• De ruimte要去 voorzijen zijn van voldoende ventilatie. Wanner de afzuigkap tegelijkkortijd werk met andere apparaten die worden aangedreten door een andere energia dan elektriciteit, mag de luchtuitlaatdruk Niet hogerঙ dan 4 Pa (4x10-5 bar).
  Voorkom vlammen onder de afzuigkap.
• De onderkant van de afzuigkap dient minimaal 65~cm boven de gas- of combinatiekookplaat te worden bevestigd.Volg de minimum aanbevelingen van de fabrikant van de kookplaten.Deze afstand mag worden verminderd als dit worden vermeld in de instructies voor de afzuigkapinstallatie.
• Toegankelijke onderdelen können worden verwarmd in combinatie met kooktoestellen.

• Laat nooit het gas branden zonder pan op het vuur. Het vet dat zich in de filters ophoopt, kan gaan druipen of vlam vatten als de temperatuur hoger worden.
  Vermijd koken onder de afzuigkap als de metalen filters Niet zich aangebracht,ondat u ze bijvoorbeeld in de vaatwasser hebt gezet.
  We adviseren u bij het schoonmaken van de binnenkant van de afzuigkap handschoenen te dragen en extra voorzichtigheid te betrachten.
  Uw afzuigkap is bedoeld voor huishoudelijk gebruik en alleen voor het afzuigen van dampen voor het bereiden van voedsel. Gebruik voor andere doeleinden is op eigensrisico en kan gevaarlijk zijn. De fabrikant is Niet verantwoordelijk voor schade die isveroorzaakt door onjuist gebruik van het apparaat.

• Neem voor reparaties contact op met deuchtst bijzijnde afdeling van de technische Dienst van de fabrikant die.altijd de originele onderdelen gebruikt. Reparaties of aanpassingen door onbevoegt personeel kan resulteren in schade of defecten aan apparatuur die deeiligheid in gevaar brengen.

• Dit apparaat voldoet aan de Europese richtlij 2012/19/EU over elektrische en elektronische apparatuur, getiteld 'Afgedankte elektrische en elektronische apparatuur'. De zichtlij biedt het kader dat van toepassing is in de hele Europese Unie voor het returneren en recyclen van afgedankte elektrische en elektronische apparatuur verantwoordelijk voor+zijn ofhaarveiligheid.Houd kinderen uit de buurt van het apparaat enaarz er nooit mee spelen.

Facilititeit

• De montage-instructies worden op de afbeeldingen aan het begin van deze gebruikershandleiding aangegeven.
• Verwijder eerst de beschermfolie van deijkenkant van het apparaat. Verwijderervolgens de folie volledig na de montage.
• Het nicht opvolgen van de installment-instruktes voor schroeven of bevestigingsmidden kan leiden tot een elektrische storing.
• Deze afzuigkap is uitsluitend bedoeld om te worden geinstalleerd boven een kookplaat met Niet meer dan vier kookzones volgens UNE-EN 60335-2-31:2015 A1:2023; 7.12.1.

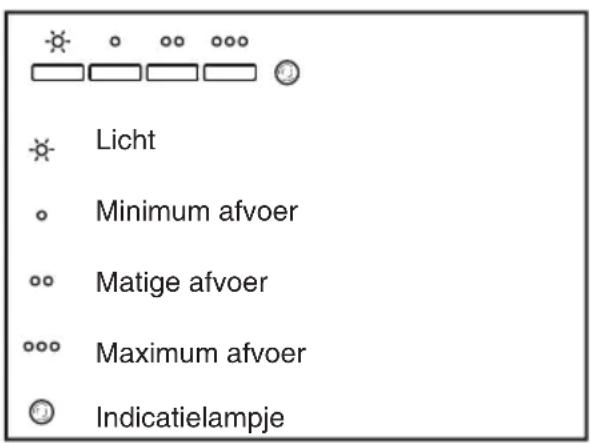

Gebruiksaanwijzigingen

U kurz de functies van de afzuigkap controleren door de schakelaar te bewegen zoals aangeduid op de figuur.

Om een betere afvoer te verkrijgen, raden wij U aan de afzuigkap in te stellen enkele minuten voor u begint te koken aan te zetten zodate leuchtstroom onafgebrozen en stabel is op het moment van het afzuiigen van de dampen.

Laat ook de afzuigkap nog enkele minuten doorwerken na het koken om de dampen en geuren maar buiten te krijgen.

Reiniging en Onderhoud

Respecteer de veiligheidsvoorschriften bij het reinigen en onderhoud van het apparaat.

Reiniging Van de Kast Van de Afzuigkap

• Als uw afzuigkap van roestvrij staal is, gebruik dan gespecialiseerde reinigingsmiddelen voor dit soort materiaal en volg de aanwijzigingen van de fabrikant.
  In geen geval metaalsponzen of bijtende of schurende Produkten gebruiken.
• De afzuigkap afdrogen met een doek die geen stofdeeltjes awhile.
• Er worden aangeraden geen apparaten te gebruiken die met stoom reinigen omdez taak te verrichten.

Reiniging Van de Metaalfilters

• Om de filters los te make, zacht op de verankeringssystemen drukken en voorzichtig trekken.
• De metaalfilters können worden gereinigd door ze te leggen in lauw water met neutraal detergent tot het vet oplost. Daarna afspoelen onder de kraan. U kurz ook specialeprodukten gegen vet gebruiken. De filters mogen ook in de vaatwasmachine worden gereinigd. In dat geval{kunnenZe best in verticale positie geplaatst worden om te vermijden dat er etensresten op vallen.
  Bij reiniging in de vaatwas kan het metaa-loppervlak van de filters beschadigen (doen zwart worden)zonder dat waarvoor hun capacititeit om vet vast te houden worden aangetast.
• Als de filters schoon zijn, latent drogen enterug in de afzuigkapplaatsen.

Vervanging van de lampen

Ga als volgt te werk:

-Verwijder de metalen filters.
- Vervang de defecte / gesmolten lamp.
- Plaats de metalen filters.

DR-5-H-E14-37

LED: 2 × 5 W. Max.

Voer de volgende controles uit alvorens de Technische Dienst te verwittigen:

Probleem	Mogelijkke oorzaak	Oplossing
De afzuigkap doeit het nicht	De voedingskabel van de afzuigkap is Niet aangeslcten op het netEr is geen elektrische stroom	Sluit de kabel aan op het net.Verzeker er u van dat er stroom is.
De afzuigkap zuijt nicht valdoende of tritt	Metaalfilters verzadigd met vet.Verstopping in de luchtafvoerbuis	Vervang of reinig de achieve kool- of metaalfiltersVerwijder de verstopping
De lampen branden nicht	De lampen� doorgebrandDe lampen� Niet vast genoeg aangedraaid	Vervang de lampenDraai de lampen aan

Actieve Koolfilters (Optioneel)

• Volg de meegeleverde instructies om het actieve koolstofffilter te installereren.
• De fabrikant behoudt zich hetrecht voor om eventuele correcties aan zijn apparaten aan te brengen die hij nodigacht zonder de essentiele kenmerken ervan te beschadigen.
• Het is möglich dat bij hetplaatsen van koolstoffilters een verminderung van de afzuigstroom in de kap kan worden waargenomen.

Informatie over milieubescherming.

Energiebesparing

• Dit apparaat is energiezuinig. Hier zichen enkele tips om nog meer energia te besparen:
• Zorg voor voldoende luchtstroom tijdens het koken, zodate afzuigkap efficien en stil werkt.
• Pas de ventilatorsnelheid aan op de hoeveelheid stoom die tijdens het koken worden gegenereerd. Gebruik de intensiefstand alleen wonneer nodig; hoe lager de ventilatorsnelheid, hoe lager het energieverbruik.
• Selecteer de hoogste ventilatorsnelheid op het juiste moment wanner er stoom worden gegenereerd. Als de stoom zich al door de keuken heeft verspreid, moet de afzuigkap langer draaien en verbruikt hij dus meer energia.
• Schakel de afzuigkap en verlichting uit wanner deze Niet meer nodig zichn of nicht in gebruik zich.
• Reinig en verrang het filter regelmatig om de effectiviteit van het ventilationsystem te verbeteren en brandgevaar te voorkomen.
• Dek potten en pannen af tijdens het koken om stoom en condensatie te verminderen.

Verpakkingsafval

• Gooi verpakkingsmaterialen, zoals karton, polyurethaan en huishoudfolie, weg in geschikte containers. Dit zorgt voor hergebruik.

Demontage van het apparatus

1. Schakel de stroomtoevoeruit.

2. Verwijder de afdekkap boven de afzuigkap.

3. Koppel de afdekkap los.

4. Verwijder de schroeven waarmee het apparaat aan de muur is bevestigd en houd het apparaat�bij ondersteund.
5. Voer het afval af volgens de geldende milieuvoorschriften.

Afvoer van oude apparaten

• Volgens de Europese Richtlijn 2012/19/EU (AEEA) mogen oude apparaten nicht met het huishoudelijk afval worden afgevoerd. Ze要去en apart worden ingezameld om de terugwinning en recycling van hun componenten en materialen te optimaliseren en de impact op de menselijk gezondheid en het milieu te verminderen. Het symbol van de doorgekruiste vuilnisbak op alle producten herinnert u aan de verplichting om afval gescheiden in te zamelen. Neem contact op met uw gemeente of winkel voor informatie over de juiste afvoer van uw oude apparaat.
  Maak uw apparaat onbruikbaar voordat u het afvoert. Knip het netsnoer af en gooi het weg.

Technische informatie:

Elektrische specificaties (ZIE ETIKET)

Dit apparaat is ontworpen, getest en vervaardigd in overeenstemming met de volgende normen:

Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233
- Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564/IEC 62301
- EMC: EN 55014-1 / CISPR 14-1; EN 55014-2 / CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3
