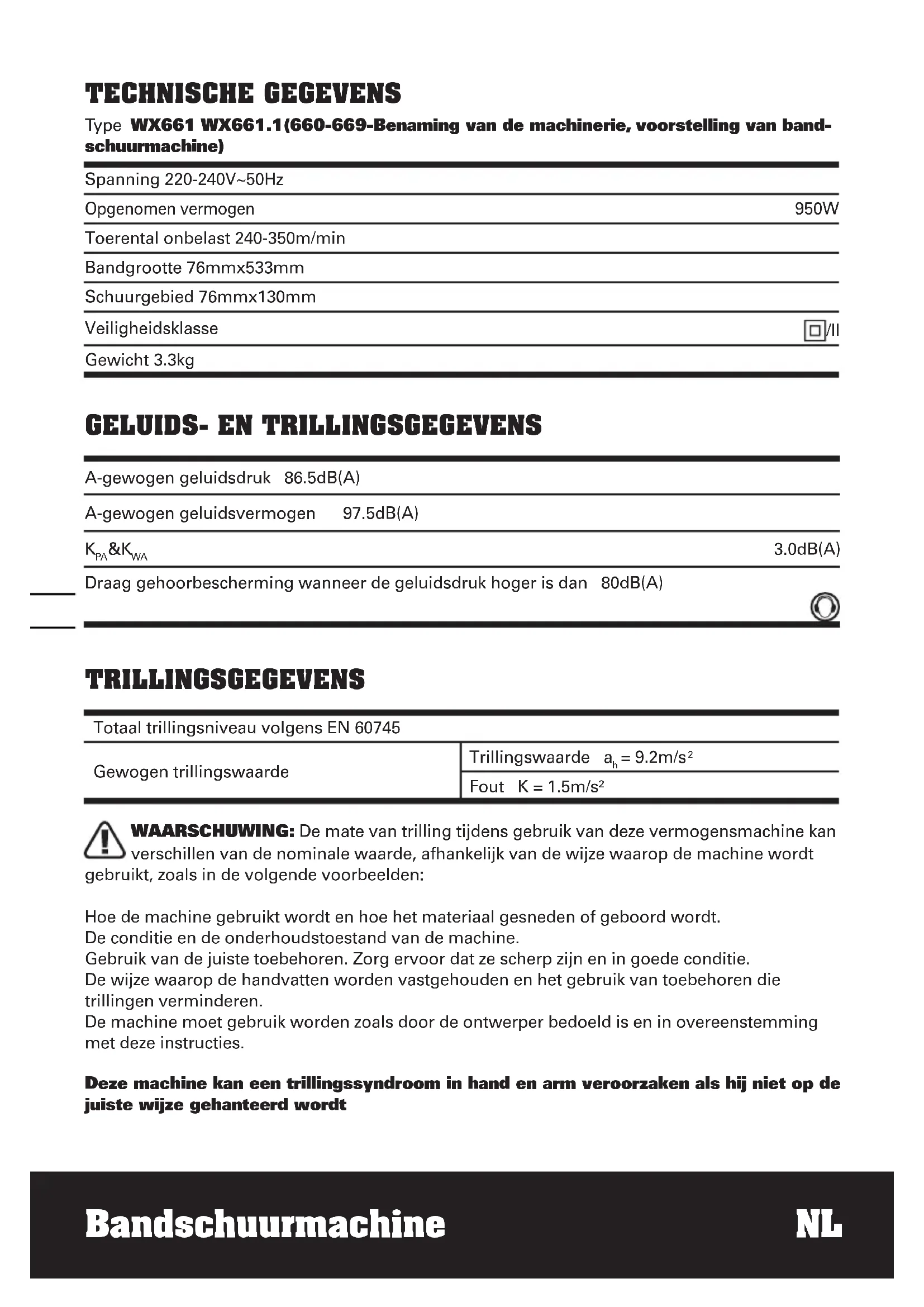

GEBRUIKSAANWIJZING WX661.1 WORX

A-gewogen geluidsdruk 86.5dB(A)
A-gewogen geluidsvermogen 97.5dB(A)
KPA&KwA	3.0dB(A)
Draag gehoorbescherming wanneer de geluidsdruk hoger is dan 80dB(A)

TRILLINGSGEGEVENS

Totaal trillingsniveau volgens EN 60745
Gewogen trillingswaarde	Trillingswaarde \( a_h = 9.2m/s^2 \)
	Fout \( K = 1.5m/s^2 \)

WAARSCHUWING: De mate van trilling tijdens gebruik van deze vermogensmachine kan

verschillen van de nominale waarde, afhankelijk van de wijze waarop de machine worden ziek, zoals in de volgende voorbeelden:

Hoe de machine gebrukt worden en hoe het materiaal gesneden of geboard wordt.

De conditie en de onderhoudstoestand van de machine.

Gebruik van de juiste toebehoren. Zorg ervoor dat ze scherp zich en in goede conditie.

De wijze waarop de handvatten worden vastgehonden en het gebruik van toebehoren die trillingen verminderen.

De machine moet gebruik worden zoals door de ontwerper bedoeld is en in overeenstemming met deze instructies.

Deze machine kan een trillingssyndroom in hand en arm veroorzaken als hij nicht op de juiste wijze gehanteerd worden

WAARSCHUWING: Voor de nauwkeurigheid moet bij een schatting van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehonden met alle delen van de bewerking, zoals het moment dat de machine wordt uitgeschakeld en deijdden waarop de machine loopt zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen.

De bloatstelling aan trillingen verminderen.

Gebruik ALTIJD scherpe beitels, boren en zaagbladen

Onderhoud de machine volgens deze instructies en houd hem goed gesmeerd (voor zover van toepassing)

Wordt de machine geregeld gebruikt, schaf dan toebehoren gegen trillingen aan.

Vermijd het gebruik bij temperaturen van 10^ of minder

Plan de werkzaamheden zodate taken met veel trillingen over een aantalragen verspreid worden.

TOEBEHOREN

Stofzak

Schuurband(80korrel)2

35mm Stofzuigeradapter 1

32mm Stofzuigeradapter 1

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht. Gebruik producten van goede kwaliteit met een bekende merknaam. Kijk op de verpakking van het accessoire voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.

1

VEILIGHEIDSVOORSCHRIFT- EN VOOR SCHUURMACHINES

Houd het elektrische gereedschap alleen aan de geisoleerde greepvlakken vast, aangezien de schuurband het netsnoer van het gereedschap kan raken. Beschadiging van een spanningvoerende leiding kan metalen delen van het elektrische gereedschap onder spanning zetten en tot een elektrische schok leiden.

SYMBOLEN

Om het risico op letsels te beperken, moet u de gebruikershandleiding lezen

Dubbele isolatie

Waarschuwing

Draag oogbescherming

Draag een stofmasker

Dit product is gemarkeerd met een symbool betreffende het verwijderen van elektrisch en elektronisch afval. Dat betekent dat het product Niet bij het huisvuil geworpen mag worden, maar een inzamelingspunt要去 worden gebracht dat voldoet aan de Europese Richtlijn 2002/96/CE. Daar wordt het dan gedemonteerd voor recycling, zodat de schade aan het milieu beperkt blijft. Elektrische en elektronische apparaten+kunn gevaarlijk zijn voor het milieu en de volksgezondheid aangezien ze gevaarlijke stoffen bevatten.

BEDIENINGSINSTRUCTIES

OPMERKING: Lees voor het gebruik van het gereedschap aandachtig het actieboekje.

GEBRUIK VOLGENS BESTEMMING

Het elektrische gereedschap is bestem voor hetdroog vlakschuren - Met grootafnamevermogen - Van Hout, kunststof,metaal,plamuur en gelakte oppervlakken.

1. AAN/UITSCHAKELAAR

Druk in om de machine aan te zetten, loslaten om de machine uit te zetten.

2. SLOTINSTELLINGSKNOP (Zie A)

Druk de aan/uitschakelaar (2) in en stel dan het slot (3) in. De machine staat nu ingesteld voor doorgaand gebruik. Om de machine uit te zetten moet u de slotknop indrukken en de aan/uitknop loslaten.

Verstel de snugheidskeuzeschijf (1) om de snugheid toe of af te latent nemen, in verhouding tot het materiaal en de gebruikte schuurbandafmetingen (ook möglichtijdens gebruik zonder lading). Zie de onderstaande tabel voor algemene richtlijnen om de snugheid te kiezen. Vermijd lang gebruik op een zeer lage snugheid, dit kan de moter beschadigen.

Material	Snelheid skeuze	Bandgruis
Hardhout 5-6	80
Fineerhout 2-4	150
Spanplaat 1-5	60/80
Plastic 2-5 100
Staal 5-6 80
Verfverwijijdering	6 40/60
Balsahout 1-3	100
Acryl 1-2 100

4. DE SCHUURBAND VERVANGEN(Zie B,C)

WAARSCHUWING! Verwijder de stekker uit het stopcontact voor deurband te verrangen.

Trek aan de hendel (7) om de bandspanning te verminderen. Verwijder de oude band en leg een neue over beiden rollers. Wees erzeker van dat de draairichtingspijlen op de band en de machinedezelfde zich. Zet de hendel terug waar de eerdere stand om de band te spannen.

5. BANDPOSITIE CONTROL(Zie D)

WAARSCHUWING! Draag oogbescherming voor u de positie wijzigt.

Til de machine ondersteboven, houd deze stevig vast met een hand, start de moter en laat de knop wee meteen los nadat u de richting van de schuurband heeft gezien. Draai de positieverstelknop gegen de klok in wanner de schuurband maar buiten draait, en met de klok mee wanner.Deze waar binnen draait. Verstel de band totdat de buitenrand van de band gelijk staat met de buiten rand van de basisplaat (12).De levensduur van de band vermeerdert sterk wanner de bandpositie juist staat ingesteld.

6. STOFZAK (Zie E)

Gebruik de meegeleverde stofzak om de stof te verzamelen dieijdens het schuren wordtveroorzaakt. De houder van de plastic stofzak glijdtrecht onder de stofuitlaat op de schuurmachine Haal, wanner de stofzak vol is, deze wegonder de machine en leeg de stofzak (5) door de rits te openen.

7. DE STOFAFZUIGINGSADAPTER GEBRUIKEN (Zie F, G)

De schuurmachine is voorzien van een verloopstuk voor stofafzuiging. U(Int)kunt er eenatie of droge stofzuiger op aansluiten om het stof beter te verzamelen. Steek het verloopstuk van de juiste groote in de uitvoer en zet het stevig vast.

Steek het verloopstuk van 35mm (13a) in de uitvoer tot het vastzit (zie F). Steek daarna het verloopstuk van 32 mm (13b)chterin het verloopstuk van 35mm (afb. G).

8. BANDAANDRIJVER VERVANGEN WAARSCHUWING! Verwijder de stekker uit het stopcontact voor u een bandaandrijver verrangt.

Verwijder de drie schroeven en de riemkap. Snijd de bandaandrijver voorzichtig als deze nog Niet gebroken is, en haal dezeuit uw schuurmachine. Pas de/Newwe bandaandrijver om de grote aandrijfrol. Plaats de bandaandrijver dan op dekleine aandrijfrol door met de klok mee te draaien en de bandaandrijver tegelijkkertijd om dekleine aandrijfrol te drukken.De bandaandrijver moet strak zitten. Plaats de bandhoees en tweeschroeven.

GEBRUKSTIPS VOOR UW BANDSCHUURMACHINE

Zodra uw machine te heet wordt, wat vooral gebeurt bij gebruik op lage snelheden, moet u de machine op maximale snelheid zetten, en deze 2-3 minutesLATEN draaien zonder lading. Dit LAST de moter afkoelen.Vermijd langdurig gebruik op zeer lage snelheid.Gebruik alkijd een schuurpapier dat geschikt is voor het te schuren materiaal. Wees er altijd zeker van dat het te schuren voorwerp stevig worden vastgehonden of geklemd om bewegen te voorkomen.Ondersteun groote voorwerpen zichbij het schuurgebied.Beweging van het te schuren voorwerp kan de kwaliteit van het eindproduct verminderen.Zet uw schuurmachine voor het schuren aan, en zet deze pas wee na het schuren uit.Schuur hout in de richting van de korrels voor het besteresultaat.Begin Niet met schuren voordat deschuurband juist ligt.Leeg de stofzak elke 5 minuten of eerder om zeker te+zijn van efficiente stofverzameling.

ONDERHOUD

Trek de voedingskabel uit de aansluiting voordat u eventuele aanpassingen, reparations of onderhoud UITvoert.

Dit elektrische gereedschap hoeft nicht extragesmeerd of onderhoden te worden.
Dit gereedschap bevat geen onderdelen

waaraan de gebruiker onderhoud kan of moet uitvoeren. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken van uw elektrische gereedschap. Veeg het schoon met een droge doeck. Bewaar uw elektrische gereedschap algijd op een droge plek. Houd de ventilatiegleuven van de motor schoon. Houd alle bedieningselementen vrij van stof. Er kuren vonden zichtaar� in de ventilatiegleuven. Dit is normalaal en leidt Niet tot beschadiging van uw gereedschap. Is de voedingskabel beschadigd, dan moet hij, om risico te Voorkommen, worden verrangen door de fabrikant,+zijn vertegenwoordiger of een ander bevoegt persoon.

BESCHERMING VAN HET MILIEU

Dit product is gemarkeerd met een symbol betreffende het verwijderen van elektrisch en elektronisch afval. Dat betekent dat het product Niet bij het huisvuil geworpen mag worden, maaraar een inzamelingspunt moet worden gebracht dat voldoet aan de Europese Richtlijn 2002/96/ CE. Daar wordt het dan gedemonteerd voor recycling, zodat de schade aan het milieu beperkt blijft. Elektrische en elektronische apparaten kunn gevaarlijk zichoor het milieu en de volksgezondheid aangezien ze gevaarlijke stoffen bevatten.

CONFORMITEITVERKLARING

Wij,

POSITEC Germany GmbH

Verklaren dat het product

Beschrijving WORX Bandschuurmachine

Benaming van de machinerie, Voorstelling van bandschuurmachine)

Functies: Oppervlaktematerialial verwijden met een schuurmiddel

Overeenkomt met de volgende richtlijnen

2006/42/EG

2011/65/EU

2004/108/EG

Standards in overeenstemming met

EN 60745-1

EN 60745-2-4

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

De persoon die bevoegd is om het technische bestand te compileren,

Naam Russell Nicholson

Adres Positec Power Tools (Europe)Ltd,

PO Box 152,Leeds,LS10 9DS,UK

2013/11/13

Leo Yue

POSITEC Kwaliteitsmanager
