HASZNÁLATI ÚTMUTATÓ WX661.1 WORX

*Nem minded keszülék tartalmazza valamennyi, a fentiekben felsorolt alkatrészt.

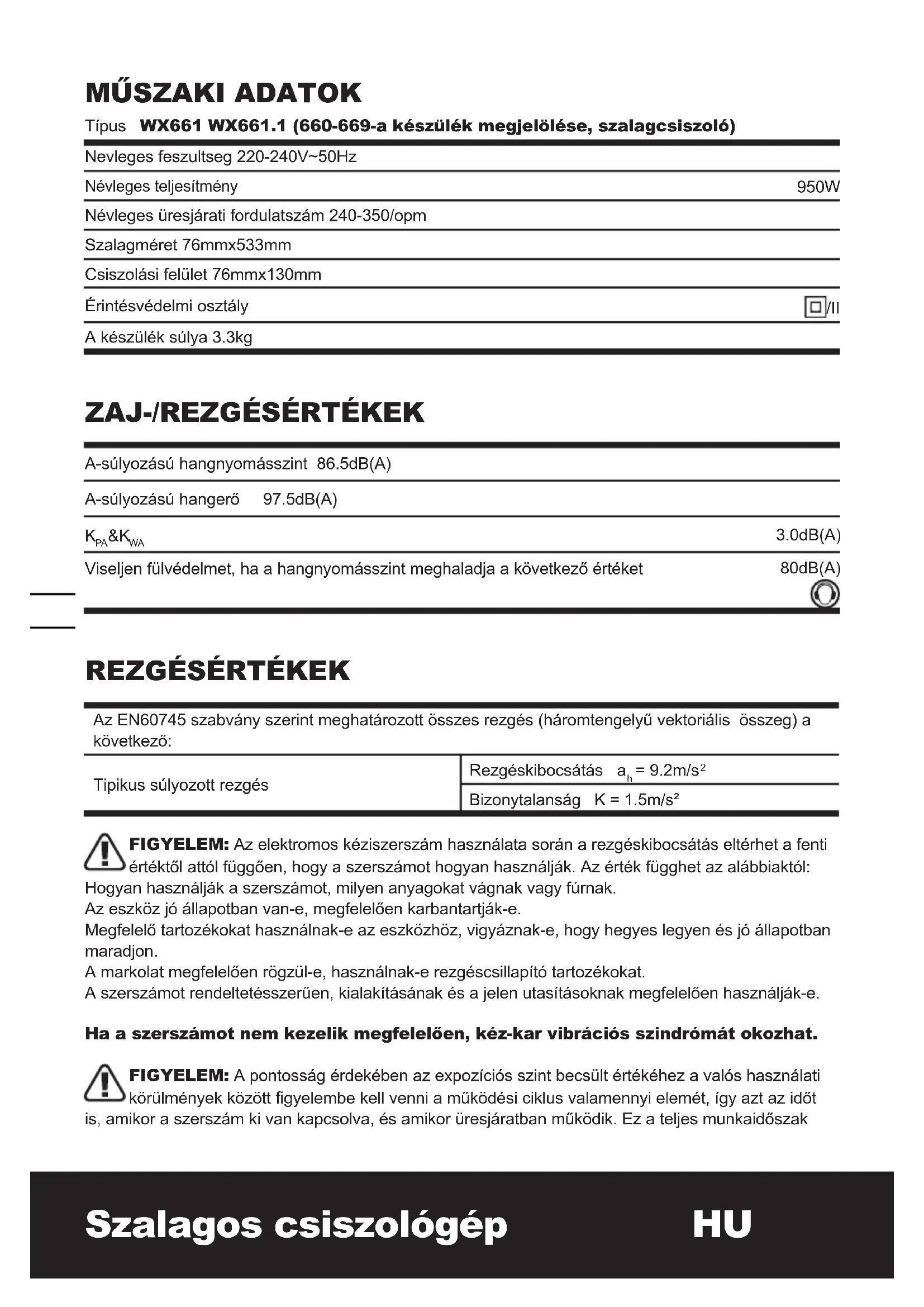

MUSZAKI ADATOK

Tipus WX661 WX661.1 (660-669-a keszülék megjelöse, szalagcsiszoló)

Nevleges feszultseg 220-240V~50Hz
Névleges teljesitmény	950W
Névleges üresjárati fordulatszám 240-350/opm
Szalagméret 76mmx533mm
Csiszolási felület 76mmx130mm
Érintésvédelmi osztály	☐/II
A keszülék súlya 3.3kg

ZAJ-/REZGÉSÉRTEKEK

A-sulyozásu hangnyomásszint 86.5dB(A)

A-sulyozású hangerő 97.5dB(A)

Viseljen fulvedelmet, ha a hangnyomasszint meghaladja a kovetkezó ertéket 80dB(A)

REZGÉSÉRTEKEK

Az EN60745 szabvány szerint meghatározott összes rezgés (háromtengelyő vektoriális összug) a következő:
Tipikus súlyozott rezgés	Rezgéskibocsátás ah=9.2m/s2
	Bizonytalanság K=1.5m/s2

FIGYELEM: Az elektramos kesziszerszám használata során a rezgészibocsátás elterhet a fenti értéktól attól fuggöen, hogy a szerszámot hogyan használjak. Az erték fugghet az alábbiaktól:

Hogyan hasznaljak a szerszámot, milyen anyagokat vágnak vagy furnak.

Az eszkocz jo allapotban van-e, megfeleloen karbantartjak-e.

Megfelelo tartozekokat hasznalnak-e az eszkooz, vigyaznak-e, hogy hegyes legyen es jo allapotban maradjon.

A markolat megfeleloen rogzul-e, hasznalnak-e rezgescillapito tartozekokat.

A szerszamot rendeltetesszeruen, kialakitasyanak es a jelen utasitasyoknak megfeleloen hasznaljak-e.

Ha a szerszámot nem kezelik megfeleloen, kéz-kar vibrációs szindrómat okozhat.

FIGYELEM: A pontossag erdekében az expoziciós szint becsült ertékehez a valós hasznalati

körülmenyek kozott figylembe kell venni a muködési ciklus valamennyi elemét, igy azt az idöt

is, amikor a szerszám ki van kapcsolva, és amikor üresjáratban muködk. Ez a teljes munkaidószak

viszonylatában jelentösen csökkentheti az expoziós szintet.

A rezgéskockázatnak való kitettséget az alábbiakkal csökkentheti:

MINDIG éles vésôt, pengét, és hegyes fúrófejet használjon.

Az eszkocz t jelen utasitásoknak megfeleloen tartsa karban, es vigyázzon a megfelelo konésre (ahol erreszükség van).

Ha rendszeresen hasznalja az eszkocz, vásároljon rezgéscssillapíto tartozékokat.

Kerülje az eszköz használatát 10^ vagy alacsonyabb hómér séklen.

Ugy tervezze meg a munkajat, hogy a magas rezgesszámú eszközok használatát igenyló feladatokat tobb napra ossza el.

TARTOZÉKOK

Porzsák 1

Csiszolószalag (szemcseméret: 80)

2

35 mm Poreltávolító nyilás 1

32 mm Poreltávolító nyilás 1

Javasoljuk, hogy a tartozékokat ugyanabból a boltból vásároljá meg, ahol a szerszámot is vásárolta. Jó minőségú, markás tartozékokat használjon. A tartozék típusát az elvégzendő munkának megfeleloen valassza meg. További részleteket a tartozék csomagolásán talál. Kérjen segütséget és tanácsot a bolti eladóktól.

BIZTONSAGI ELOÍRÁSOK A CSISZOLÓGÉPEKHEZ

Az elektromos kesziszerszámotCsak a szigetelt fogantyufelületeknél fogva fogja meg,mivel a csiszolószalag asajt halózati csatlakozó kabelhez is hozaérhet. Ha a berendezés egy feszültseg alatt alló gezetéket megrongál, az elektromos kesziszerszám fémrészei szintén feszültseg alá kerülhetnek és áramütéshez gezethetnek.

SZIMBÓLUMOK

A sérulisveszély csökkentese
érdekében a felhasználonak el kell olvasnia az utasításokat

Dupla szigeteles

Figyelmeztetés

Viseljen szemvedot

Viseljen fulvedot

Viseljen pormaszkot

A terméket az elektromos és elektronikus hulladék leselejtezésere vonatkozó szimbolummal latták el. Ez azt jalenti, hogy a termek nem dobható ki kozvetlenül a háztartasi hulladékkal, hanem vissza kell juttatni egy, a 2002/96/ CE europai irányelvnek megfelelo gyüjtörendszerbe. Ezt követöen ujrahasznositják vagy szétserlik, hogy csökkentsék a környezetre gyakorolt hatásat. Az elektromos és elektronikus hulladék veszélyes lehet a környezetre és az embari egészsègre nézve, mivel veszélyes anyagokat tartalmaz.

HASZNÁLATI UTASÍTÁSOK

MEGJEGYZES: Mielott a szerszámot

hasznalna, olvassa el figyelmesen az.

utasitásokat.

RENDELTETESSZERU HASZNÁLAT

A - nagy lemmunkalási teljesitményü - elektromos kéziszerszám fa, muanyag, fém, spatulyázomassza és lakkozzott felületek száraz felületicsiszolására szolgál.

1. KI-/BEKAPCSOLO GOMB

Nyomja le a szerszám elinditásához, engedje fel a leállitáshoz.

2. KAPCSOLOROGZITO GOMB (Lásd A Abra)

Nyomja le a ki-/bekapcsoló gombot (2), majd a rögzítogombot (3). A kapcsoló rögzítve van a folyamatos használathoz. Az eszköz kikapcsolásához nyomja le és engedje fel a ki-/bekapcsoló gombot.

3. VÁLTOZTATHO SEBESSÉG SZABÁLYOZÖTÁRCSA

A sebesség (anyagnak és használt csiszolószalagnak megfelelo) noveléséhez vagy csökkentéséhez állitsa be a valtoztathó sebesség szabályozót (terhelés nélküli muködes közben is lehetséges). A sebesség kivalasztásához az alábbi tablázatban talál általános utmutatást. Kerülje a hosszantartó használatot nagyon alacsony sebességen, mivel ez károsithatja a csiszoló motorját.

Anyag	Sebessé-gválasztás	Szalag szemcśe-mérique
Tömör fa 5-6 80
Furnérlemez 2-4 150
Faforgácslemez 1-5 60/80
Müanyag 2-5 100
Acél 5-6 80
Festékeltávolítás 6 40/60
Balsafa 1-3 100
Akril 1-2 100

1. CSISZOLOSZALAG CSERÉJE (Lásd B, C Ábra)

FIGYELEM! Mielott

csiszolszalagot cserélne, húzza ki amból a készüléket.

Húzza meg a kart (7) a szijfeszültsg felengedéséhez. Vegye ki a szalagot, és illesszen be egy újat mindkét gorgő rehelyezve. Ellenőrizze, hogy a szalag és a csiszoló forgásiránya megegyezzen (lásd a nyilakat). A szalag megfeszítéséhez zárja le a kart.

5. SZALAGKÖZPONTOZÖ SZABÁLYOZÖ (Lásd D Ábra)

FIGYELEM! Mielótt a szalag

kozpontozását elvegezné, tegyen

fel védöszemüveget.

Forditsa fel a keszüléket, egyik kezével tartsa meg szorosan, inditsa el a motort, és ha meglátja a csiszolószalagot, azonnal engedje fel a kapcsoló. Ha a szalag kifele fut, forgassa a szabályozógombot az oramutató járásával ellentêtes irányba, ha pedig befele fut, az oramutató járásával megegyező irányba. Addig igazitsa a szalagot, amig a külso pereme párhuzamos nem lesz a talplap (12) külso peremével. A megfelelo beallitással nagymertékben novelheto a szalag elettartama.

6. PORZSAK (Lásd E Ábra)

A csiszolás kozben felgyülemlett por öss眩gyüjtésere a mellekelt porzsákot kell használnia. A felhelyezéshez helyezze a porzsákot a poreltávolító nyilásra. Ellenörizze, hogy a poreltávolítón talalható pontok beilleszkedjenek a porzsák nyilásába. Ha a porzsák megtelt, vegye ki, húzza el a cipztár, és ürütse ki a zsákot (5).

7. A PORELTÁVOLÍTO ADAPTER FELHELYEZÉSE (Lásd F És G Ábra)

A csiszológepez két poreltávolíto adaptert mellekeltek, ezek segitségevel nedves/szaraz porszívo csatlakoztathato a por hatékonyabb eltávolításához. Helyezze be a megfelelo méretú adapter a kimenetbe, amíg megfeleloen nem rögzül.

Helyezze be a 35 mm-es adaptert (13a) a kimenetbe, amig megfeleloen nem rogzul (Lasd F abra), majd helyezze be a 32 mm-es adaptert (13b) a 35 mm-es adapter hatoldalaba (G abra).

8. A GÉPSZÍJ CSERÉJE

FIGYELEM! Mielott a gépszijat kicseréné, húzza ki a készüléket

az arambol. Vegye ki a harom csavart, es vegye le a szij fedelét. Ha a gépszij mèg nem szakadt el, ovatosan vágja el,és vegye ki a csiszolóbl. Helyezze fel a nagyobb tárcsára az ud gépszijat. Majd az oramutato járásába elforgatva, ráhúzva helyezze fel a kisebb tárcsára. A gépszij szorosan fog illeszkedni. Helyezze vissza a fedolapot és a két csavart.

A SZALAGCSISZOLÓ HASZNÁLATÁVAL KAPCSOLATOS JAVASLATOK

Amennyiben a szerszám túságosan felmelegedik, különösen, ha alacsony sebességen használta, állītsa maximális sebességre, és jarassa terhelés nélkül 2-3 percig a motor lehülèse érdekében. Kerülje a hossztartó használatot alacsony sebességen. Mindig a csiszolni kívant anyagnak megfelelo csiszolószlagot valasszon. Az elmozdulás megelözese érdekében mindig Ellenörizze, hogy a munkadarab szilardan rogzítve legyen. A nagy munkadarabokat a csiszolási terület kozelében rogzítse. Az anyag elmozdulása befolyasolhatja a csiszolt felület minösegét. A csiszológep a munka megkezdese elott indītsa el, és csak a csiszolás befejezese után kapcsoljä ki. A legjobb eredmény érdekében a faanyagot szalirányban csiszoljá. Ne kezdje el a csiszolást anélkül, hogy a csiszolószlagot behelyezte volna. Öt percenkét vagy elòbb üritse ki a porzsákot, hogy bītosītsa a hatékony porelvezetest.

KARBANTARTÁS

Bármilyen állitás, javítás vagy karbantartási muvelet elöttt húzza ki a kábelt a konnektorból.

Az elektrmos kesziszerszámot nem szükséges megkenni vagy karbantartani. Az elektrmos kesziszerszám nem tartalmaz a felhasznaló által javithato alkatrészeket. Soha ne használjon vizet vagy vegyi tiszítószereket a szerszám

tisztitásához. Törölje tisztrá egy száraz ronggyal. A szerszámot mindig száraz helyen párolja. Tartsa tisztan a motor szellozonyilásait. Minden szabályozóeszközt tartson pormentesen. A szellozonyilásokon keresztül néha szikrák láthatok. Ez normalis jelenség. Amennyiben az áramellató kabel serült, a gyartónak, a megbizott szerviznek vagy egy hasonloan képesitett szakembernek ki kell cserélnie azt a kockázatok elkerülése érdekében.

KÖRNYEZETVÉDELEM

A termeket az elektromos es elektronikus hulladek leselejtezésere vonatkozó szimbolummal lattak el. Ez azt jalenti, hogy a termek nem dobhato ki kozvetlenul a haztartasi hulladekkal, hanem vissza kell juttatni egy, a 2002/96/CE europai iranyelvnek megfelelo gyutorendszerbe. Ezt koveten ujrahasznositjak vagy szetszerlik, hogy csokkentsek a kornyezetre gyakorolt hatasat. Az elektromos es elektronikus hulladek veszelyes lehet a kornyezetre es az embari egeszsegre nezve, mivel veszelyes anyagokat tartalmaz.

MEGFELELOSEGI NYILATKOZAT

A gyarto:

POSITEC Germany GmbH

Kijelenti, hogy a termek:

Leiras WORX Szalagos csiszologe

Tipus WX661 WX661.1(660-669-a)

készülék megjelöse, szalagcsiszoló)

Rendeltetes A felületrol vegtelenitett

csiszolószalaggal távolítsa el az anyagot

Megfelalokvetkeziranyelveknek:

2006/42/EC

2011/65/EU

2004/108/EC

Az alabbi normaknak:

EN 60745-1

EN 60745-2-4

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

A muszaki dokumentácio összeállitására jogosult személy:

Név: Russell Nicholson

Cim: Positec Power Tools (Europe)Ltd,

PO Box 152,Leeds,LS10 9DS,UK

2013/11/13

Leo Yue

POSITEC minosegbiztositasi gezetó
