MANUALE UTENTE WX661.1 WORX

*Accessorii illustrati o descritti non fanno necessariamente parte del volume di segna.

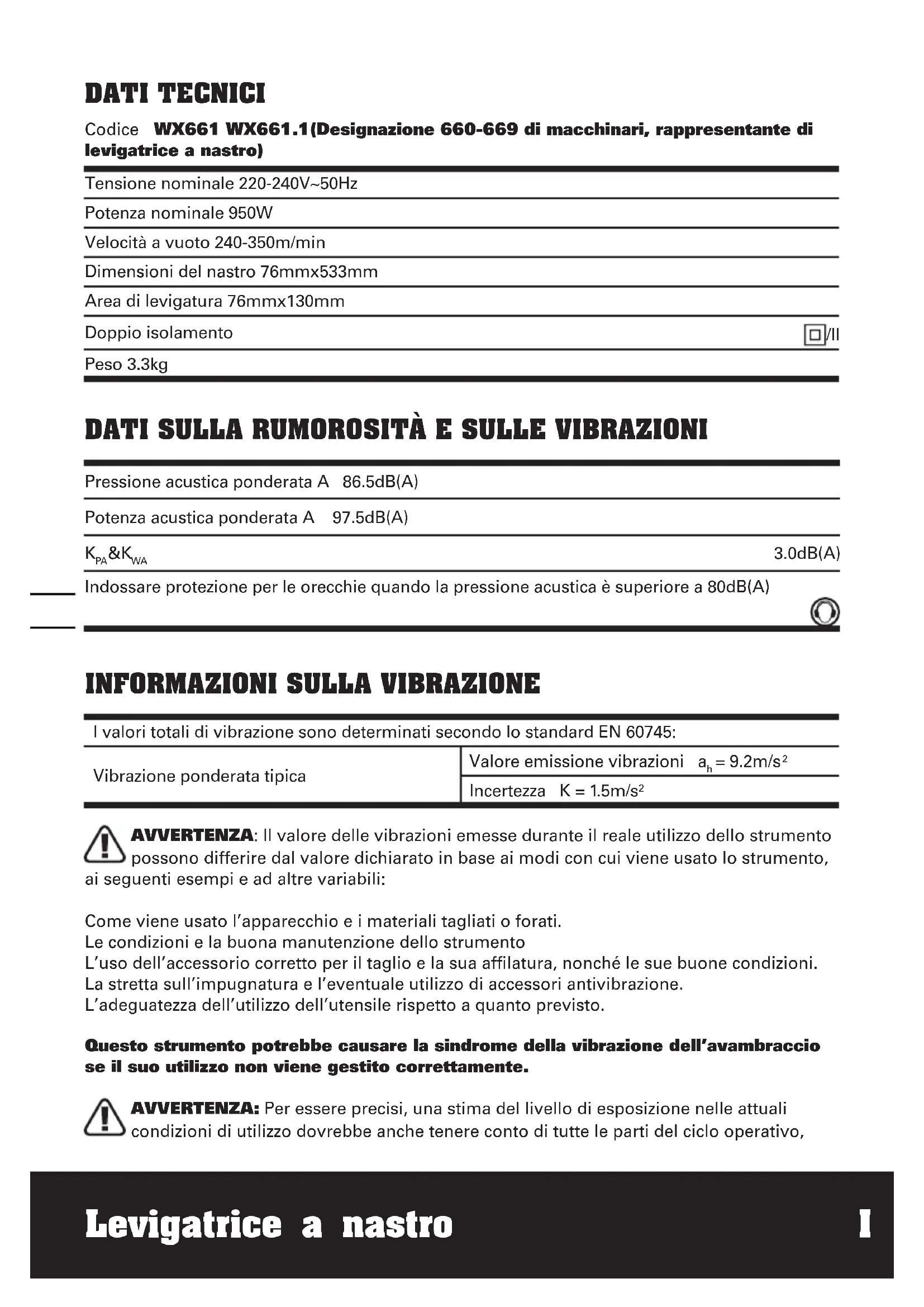

DATI TECHNICI

Codice WX661 WX661.1(Designazione 660-669 di macchinari, rappresentante di levigatrice a nastro)

Tensione nominale 220-240V~50Hz

Potenza nominale 950W

Velocità a vuoto 240-350m/min

Dimensioni del nastro 76mmx533mm

Area di levigatura 76mmx130mm

Doppio isolamento

Peso 3.3kg

DATI SULLA RUMOROSITA E SULLE VIBRAZIONI

Pressione acustica ponderata A 86.5dB(A)

Potenza acustica ponderata A 97.5dB(A)

Indossare protezione per le orecchie quando la pressione acustica è superiore a 80dB(A)

INFORMAZIONI SULLA VIBRAZIONE

I valori totali di vibratione sono determinati secondo lo standard EN 60745:

Vibrazione ponderata tipica

Valore emissione vibrazioni a_h = 9.2m / s^2

Incertezza K = 1.5m/s²

AVVERTENZA: Il valore delle vibrazioni emesse durante il reale utilizzato dello strumento, si possono differire dal valore dichiarato in base ai modi con cui viene usato lo strumento, è frequenti esempí e ad altre variabili:

Come viene usato l'apparecchio e i materiali tagliati o forati.

Le condizioni e la buona manutenzione dello strumento

L'uso dell'accessorio corretto per il taglio e la sua affilatura, nonché le sue buone condizioni.

La stretta sull'impugnatura e l'eventuale utilizzato di accessori antivibrazione.

L'adequatezza dell'utilizzo dell'utensile rispetto a quanto previsto.

Questo strumento potrebbe causare la sindrome della vibrazione dell'avambraccio se il suo utilizzo non viene gestito correttamente.

AVVERTENZA: Per essere precisi, una stima del livello di esposizione nelle attuali condizioni di utilizzo dovrebbeanche tenere contodi tue le partidel ciclo operativo,

come le volta in cui lo strumento viene spento e il tempo in cui viene lasciato girare a vuoto除去 realmente fare il suo lavoro. Questo potrebbe ridurre significativamente il livello di esposizione sul periodo di lavoro totale.

Un aiuto a minimizzare il proprio rischio di esposizione alle vibrazioni.

Usare sempre scalpelli, trapani e lame affiliati.

Conservare quello strumento sempre in conformità a queste istruzioni e mantenerlo ben lubricativo (dove appropriato).

Se lo strumento delve essere usato regolarmente, investire in accessori antivibrazione.

Evitare l'utilizzo dello strumento a temperature di 10^ o inferiori

Pianificare il programma di lavoro in modo da suddividere i lavori che implicano le maggiori vibrazioni nell'arco di più giorni.

ACCESSORI

Sacco raccogli polvere 1

Nastro abrasivo (grana 80) 2

35mm adattatore aspirazione 1

32mm adattatore aspirazione 1

Si raccomanda di acquiretare tutti gli accessori nella stesso negozio in cui è stato acquistato l'attrezzo. Usare accessori di buona qualità e dimarca binomata. Fare riferimento alla sezione

"Consigli sul funzionamento del trapano" di questo manuale oppure alla confazione degli accessori per altri dettagli. Il personale del negozio più aiutarvi e consigliarvi.

INDICAZIONI DI SICUREZZA PER LEVIGATRICI

Afferrare l'eeltroutensile alle superfici di impugnatura isolate, in quanto il nastro abrasivo potrebbe arrivare a toccare il proprio cavo elettrico. Il danneggiamento di un cavo sotto tensione cui mettere sotto tensione le parti in metallo dell'eeltroutensile, causando quindi una scossa elettrica.

SIMBOLI

Per ridurre il rischio di lesioni, l'utente deve leggere il manuale di istruzioni

Doppio Isolamento

Avverenza

Indossare Protezioni Acustiche

Indossare Occhiali di Protezione

Indossare Mascherina Antipolvere

Questo prodotto è stato contrassegnato con un simbolo in materia di rimozione di rifiuti elettrici ed elettronici. Cio significa che questo prodotto non deve essere smaltito insieme ai rifiuti domestici, ma che deve essere restituito ad un sistema di raccolta conforme alla Direttiva Europea 2002/96/CE dove sare riciclato o smontato per ridurre l'impatto sull'ambiente. Le apparecchiature elettriche ed elettroniche sono essere pericolose per l'ambiente e per la salute umana poiché contengono sostanze pericolose.

PROCEDURE PER LA CARICA

NOTA: Leggere scrupolosamente

il manuale delle istruzioni prima di usare

I'attrezzo.

USO CONFORME ALLE NORME

L'electroutensile è adatto per la levigatura a seccocon forte potenza abrasiva su superfici in legno, su materie plastiche, sul metallo, su superficistuccate e superfici verniciate.

1. INTERRUPTORE D'ACCENSION/ SPEGNIMENTO

Premerlo per avviare l'attrezzo e rilasciarlo per disattivarlo.

2. PULSANTE DI BLOCCO (Si veda la figura A)

Premere l'interruttore d'accensionespegnimento (2) e poi i tastingo di blocco (3). L'attrezzo ora è bloccato per l'uso continuato. Per disattivare l'attrezzo, premere e rilasciare l'interruttore d'accensione/spegnimento.

3. GHIERA DI CONTROLLO VELOCITA VARIABILE

Regolare la ghiera della velocità variabile (1) per aumento o diminuire la velocità in base al materiale edagli accessori usati (è possibileanche durante le operazioni a vuoto).Fare riferimento alla tabella che segue per una guida generica sulla selezione della velocità. Evitare l'uso prolongato aasse velocità perché siouldonneggiareil motore della levigatrice.

Materiale	Selezione velocità	Grana nastro abrasivo
Legno massiccio	5-6 80
Impiallacciatura	2-4 150
Truciolato	1-5 60/80
Plastiche	2-5 100
Acciaio	5-6 80
Rimozione vernici	6 40/60
Legno di balsa	1-3	100
Acrilico	1-2	100

4. CAMBIARE IL NASTRO ABRASIVO (Siveda la figura B, C)

AVVISO! Rimuovere la spina alla presa di corrente prima diambiare

il nastro abrasivo. Tirale la leva (7) per allentare la tensione del nastro. Rimuovere il nastro vecchio ed installare uno nuovo facendolo passare su entrambi i rulli.

Assicurarsi che la freccia di direzione di rotazione sul nastro corrisponda a quella della levigatrice. Chiudere la leva per mettere in tensione il nastro.

5. CONTROLLO CENTRATURA NASTRO (Si veda la figura D)

AVVISO! Indossare protezione per gli occhi prima procedure alla centratura del nastro.

Mettere la macchina sottosopra, afferrarla saldamente con una mano, avviare il motore e rilasciare immediatamente l'interruttore dopo ave osservato il movimento del nastro. Se il nastro abrasivo tende verso l'esterno, girare la manopola di regolazione in senso antiorario; se il nastro abrasivo tende verso l'internalo, girare la manopola di regolazione in senso orario. Regolare il nastro finché il lato esterno del nastro è parallelo al lato esterno della piastra (12). La durata del nastro aumento significativamente mantenendo regolata in modo appropriato la centratura.

6. SACCO RACCOGLI POLVERE (Si veda la figura E)

E necessario usare il sacco raccogli polvere fornito in dotazione per raccogliere la polvere prodotta durante la levigatura. I supporti di plastica del sacco si infrilano nella presa della levigatrice a nastro. Quando il sacco raccogli polvere è pieno, rimuoverlo e svuotarlorgyz la cerniera a lampo del sacco (5).

7. USO DELL'ADATTATORE PER L'ASPIRAZIONE DELLA POLVERE (Si veda la figura F, G)

La levigatrice è attrezzata con un adattatore per l'aspirazione della polvere, che è progettato per collegare aspiratori secco/umido per raccogliere meglio la polvere. Inserire l'adattatore appropriato nella presa d'aria ed

accertarsi che sia ben fissato.
Inserire l'adattatore da 35 mm (13a) nella presa d'aria ed accertarsi che sia ben fissato (Si veda la Figura F), poi inserire l'adattatore da 32 mm (13b) dietro all'adattatore da 35 mm (Figura G).

8. SOSTITUZIONE DELLA CINGHIA

AVVISO! Rimuovere la spina alla presa di corrente prima diambiare la cinghia.

Rimuovere le tre viti e la copertura della cinghia. Tagliare delicatamente la cinghia, se non è giorn strappata, e rimuoverla alla levigatrice a nastro. Installare la nuova cinghia facendola passare attorno alla puleggia più grande. Poi installarla sulla puleggia più piccola ruotando in senso orario ed al contempo spingendo la cinghia attorno alla puleggia più piccola. La cinghia di adattera perfettamente. Rimettere la copertura e stringere le due viti.

Se l'attrezzo diventa troppo caldo, in modo particolare quando è usato a bassa velocità, impostare la velocità al massimo e farlo funzionare a vuoto per 2-3 minuti per raffreddare il motore. Evitare l'uso prolongato a velocità molto basse. Usare sempre un nastro abrasivo adatto al materiale che si vuole levigare. Assicurarsi che il pezzo che si sta lavorando sia ben fissato con morsetti per prevenirne il movimento. Supportare la zona di levigatura dei pannelli di grande dimensioni. Tutti i movimenti del pezzo possono influenzare la qualità di finitura della levigatura. Avviare la levigatrice prima di iniziare a levigare e spegnerla solamente dopo ave terminato la levigatura. Per ottenere risultati migliori, levigare il legno in direzione delle venature. Non iniziare a levigare alla che si stato inserto il nastro abrasivo. Svuotare il sacco raccogli polvere agli 5 minuti, o meno, per assicurare una racolta efficiente della polvere.

MANUTENZIONE

Rimuovere la spina alla presa di corrente prima di eseguire qualsi regolazione, riparazione o manutenzione.

L'attrezzo non richiede di lubrificazione o manutenzione aggiantiva. All'interno dell'attrezzo non ci sono parti riparabili da parte dell'utente. Non usare mai acqua o detergenti chimici per pulire l'attrezzo. Pulire con un panno asciutto. Immagazzinare sempre gli attrezzi elettrici in luoghi asciutti. Tenere pulite le aperture di ventilazione del motore. Tenere puliti alla polvere tutti i controlli operativi. La formazione di scintille all'interno delle aperture di ventilazione, è un fenomeno normale che non crea danni all'attrezzo. Se il cavo d'alimentazione è danneggiato, delve essere sostituito dal produttore, il suo distributore o persona equivalmente qualificata per evitare pericoli.

PROTEZIONE AMBIENTALE

Questo prodotto è stato contrassegnato con un symbolo in materia di rimozione di rifiuti elettrici ed elettronici. Ciò significica che Questo prodotto non deve essere smaltito insieme ai rifiuti domestici, ma che deve essere restituito ad un systema di raccolta conforme alla Direttiva Europea 2002/96/CE dove sare riciclato o smontato per ridurre l'impatto sull'ambiente. Le apparecchiature elettriche ed elettroniche possono essere pericolose per l'ambiente e per la salute umana poiché contengono sostanze pericolose.

DICHIARAZIONE DI CONFORMITA

Dichiara che l'apparecchio,
Descrizione WORX Levigatrice a nastro
Codice WX661 WX661.1(Designazione
660-669 di macchinari, rappresentante
di levigatrice a nastro)
Funzioni Rimuovere il materiale sulla
superficie usando un abrasivo medio

E conforme alle seguenti direttive, 2006/42/EC 2011/65/EU 2004/108/EC

Conforme a, EN 60745-1 EN 60745-2-4 EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3

Il responsabile autorizzato alla compilation della documentazione tecnica, Nome Russell Nicholson Indirizzo Positec Power Tools (Europe) Ltd, PO Box 152,Leeds,LS10 9DS,UK

2013/11/13
Leo Yue
POSITEC Direttore Qualità

1. DISCO DE CONTROL DE VELOCIDAD VARIABLE

2. INTERRUPTOR DE CONEXión/DESCONEXión

3. BOTON DE FIJACION DE ENCENDIDO

4.ÁREAS DE EMPUÑADURA

5. BOLSARECOGEPOLVO

6. EXPULSIONDE POLVO

7. PALANCA DE LIJADO DE BANDA

8. FLECHA DE DIRECCIONDE ROTACION

9. BOTON DE REGLAJE DEL CURSO DE LA BANDA

10. EMPUÑADURA ADICIONAL

11. BANDA LIJADORV(AverD)*

12. PLACA BASE (Ver D)

13. ADAPTADOR PARA EXTRACTOR DE POLVO (Ver F, G)
