Productsoort	Omkeerbare airconditioner met warmtepomp en productie van sanitair warm water
Merk	Panasonic
Model	WHUD05JE5
Binnenunit	Ja
Buitenunit	Ja, meegeleverd
Hoofdfuncties	Verwarming, koeling, productie van sanitair warm water (SWW)
Speciale modi	Krachtig, Stil, SWW-dwang, Noodverwarming-dwang, Geforceerde ontdooiing, Wekelijkse klokprogrammering
Voeding	Eenfasig 230V/50Hz (standaardschatting)
Koelcapaciteit	Ongeveer 5 kW (schatting voor model 05)
Verwarmingscapaciteit	Ongeveer 6 kW (schatting)
Koelmiddel	R32 (typisch recent Panasonic)
Afmetingen binnenunit (BxHxD)	Ongeveer 800 x 300 x 250 mm (schatting)
Gewicht binnenunit	Ongeveer 12 kg (schatting)
Afmetingen buitenunit (BxHxD)	Ongeveer 850 x 650 x 300 mm (schatting)
Gewicht buitenunit	Ongeveer 45 kg (schatting)
Bedieningsscherm	Ja, LCD-scherm op afstandsbediening
Afstandsbediening	Ja, met kinderbeveiliging en wachtwoord
Programmering	Wekelijkse klok tot 6 programma's per dag
Zonebeheer	Tot 2 temperatuurzones
Onderhoud	Regelmatig reinigen van luchtfilters
Veiligheid	Afstandsbediening vergrendelen, foutcodes resetten, geforceerd stoppen van functies bij conflict
Installatie	Vereist installatie door een professional
Repareerbaarheid	Reserveonderdelen beschikbaar via erkende Panasonic service

Veelgestelde vragen - WHUD05JE5 PANASONIC

Hoe stel ik de gewenste temperatuur in?

Gebruik de pijltjestoetsen op de afstandsbediening om de temperatuur te verhogen of te verlagen. De ingestelde waarde verschijnt op het scherm.

Hoe activeer ik de Krachtige modus?

Selecteer in het snelle menu het pictogram 'Krachtig'. De modus start ongeveer 1 minuut na activering. Hiermee bereikt u sneller de gewenste verwarmings- of koelingsinstelling.

Hoe programmeer ik een uitgestelde uitschakeling?

Ga naar de klokprogrammering via het menu. Selecteer 'Klokprogrammering', stel de tijd in en kies voor UIT. Bevestig met de OK-toets.

Wat te doen als er een foutcode verschijnt?

Schakel alle units uit. Selecteer in het menu 'Foutcodes resetten'. Bevestig om de vorige instellingen te herstellen. Als de fout aanhoudt, neem dan contact op met een professional.

Hoe vergrendel ik de afstandsbediening?

Selecteer in het menu 'Afstandsbediening vergrendelen'. Bevestig met 'Ja'. Om te ontgrendelen, drukt u op een willekeurige toets en voert u het 4-cijferige wachtwoord in. Het standaardwachtwoord is 1234 (of resetbaar).

Hoe dwing ik de productie van sanitair warm water af?

Selecteer in het snelle menu het pictogram 'SWW-dwang'. Bevestig. De boiler wordt als prioriteit verwarmd. Deze functie is uitgeschakeld als de modus 'Verwarmingsdwang' actief is.

Hoe activeer ik de Stille modus?

Selecteer in het snelle menu het pictogram 'Stil'. De ventilator draait op lage snelheid om geluid te verminderen. De modus start ongeveer 1 minuut na activering.

Wat betekent 'Uitgeschakeld vanwege werking Aan'?

Dit bericht verschijnt wanneer u probeert een dwangfunctie (verwarming of SWW) te activeren terwijl de unit al aan staat. Zet de unit uit voordat u de dwangfunctie activeert.

Hoe programmeer ik een bijverwarming voor een specifieke zone?

Als uw systeem 2 zones heeft, stelt u in de klokprogrammering de temperatuur van zone 1 en zone 2 apart in. Herhaal de procedure voor elke zone.

Wat te doen bij vergeten vergrendelingswachtwoord?

Houd op het UIT-scherm de pijltjes omhoog en omlaag tegelijkertijd 5 seconden ingedrukt. Het scherm toont 'Reset'. Selecteer 'Reset' om het wachtwoord te resetten.

GEBRUIKSAANWIJZING WHUD05JE5 PANASONIC

Handleiding snelmenu

20-25

Nederlands

Lucht-naar-water Hydromodule + Tank

De instructies voor installmente zijn bijgevoegd.

Voor het serienummer en Jaar van fabricage zie de naamplaat.

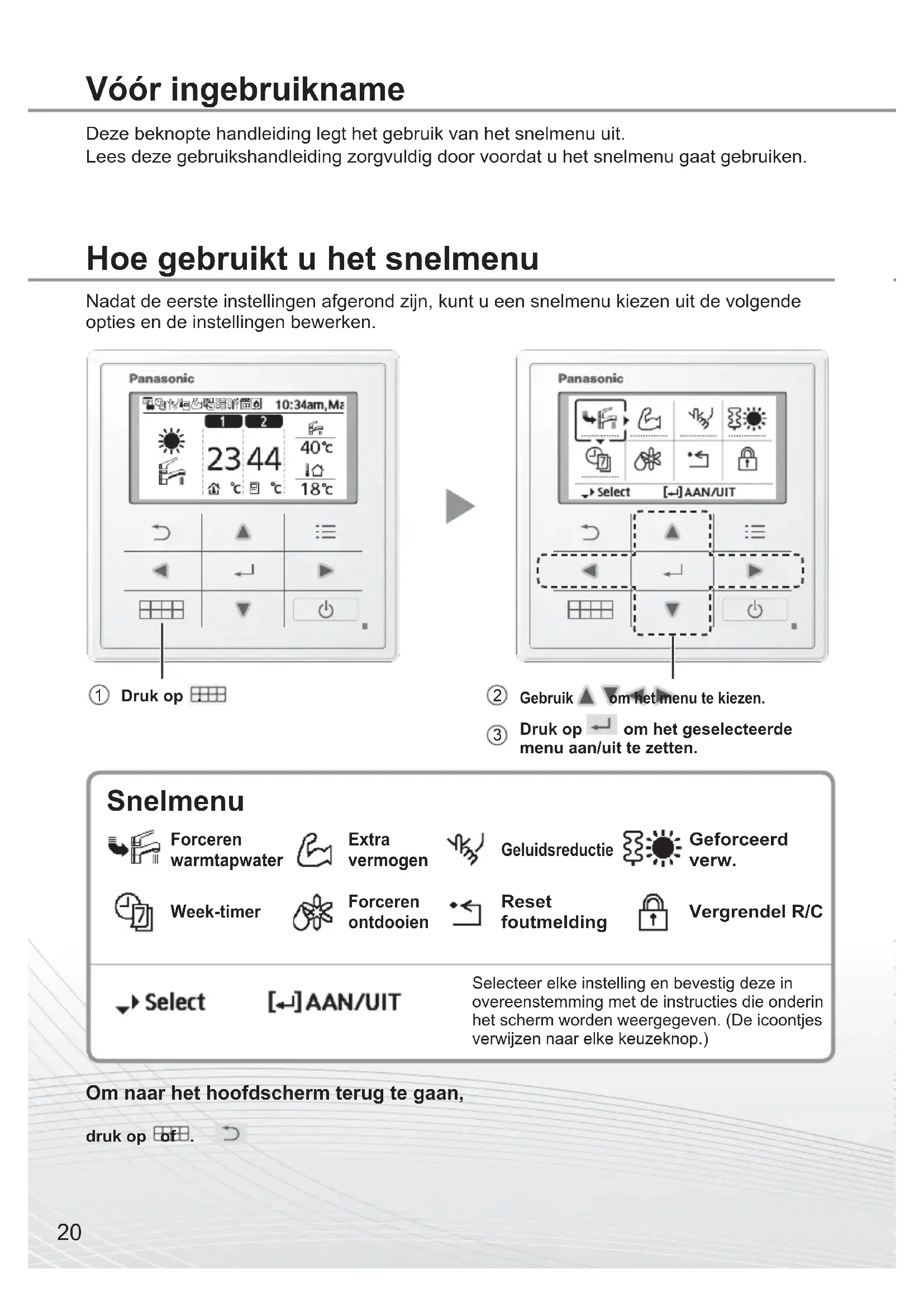

Deze beknopte handleiding legt het gebruik van het snelmenu UIT.

Lees deze gezbruikshandleiding zorgvuldig door voordat u het snelmenu.gaat gezruiken.

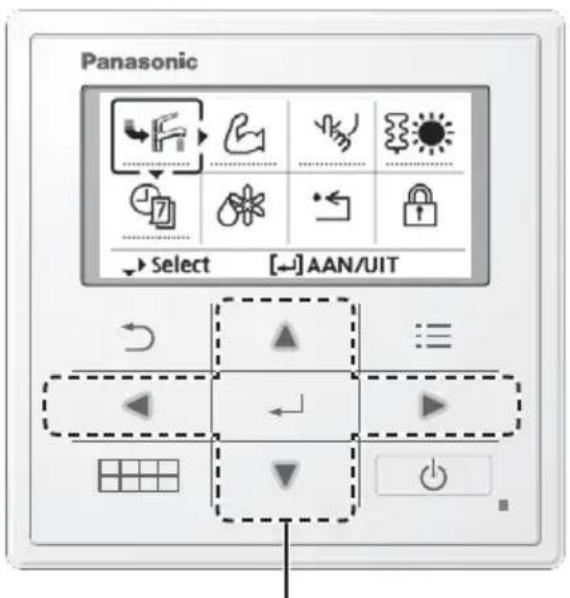

Hoe gebrukt u het snelmenu

Nadat de eerste instellingen afgerond zichn, kurz u een snelmenu kiezen uit de volgende opties en de instellingen bewerken.

① Druk op

② Gebruik om het menu te kiezen.

③ Druk op om het geselecteerde menu aan/uit te zetten.

Snelmenu

Forceren warmtapwater

Extra vermogen

Geluidsreductie

Geforceerd verw.

Week-timer

Forceren ontdooien

Resetfoutmelding

Vergrendel R/C

Select

AAN/UIT

Selecteer elke instelling en bevestig.Deze in overeenstemming met de instructies die onderin het scherm worden weergegeven. (De icoontjes verwijzenaar elke keuzeknop.)

Om maar het hoofdschem terug te gaan,

druk op

Opmerkingen bij functie-icoontje

Voorbeeld:

• Functie-icoontje aangegeven met " = UHT

• Functie-icoontje aangegeven met " - AAN

Selecteer dit icoontje om de warmtapwatertank in of uit te schakelen.

Druk op om uw keuze te bevestigen.

• Forceren warmthapwater isuitgeschakeld.
• Forceren warmtapwater is ingeschakeld.

Forceren warmtapwater

Opmerking:

• Forceren warmtapwater is nicht beschikbaar als forceren verwarming ingeschakeld is.
• Als forceren warmthapwater uitgeschakeld is, zullen werkig en stand teruggaan maar de vorige status in het geheugen.

Selecteer dit icoontje om de werkking van het verwarmings-/koelingssystemkrachtiger te make.

Druk op, om uw keuze te bevestigen.

(De krachtige werking start onceveer 1 minuut nadat is ingedrukt.)

• De stand extra vermogen isuitgeschakeld.

• De stand extra vermogen werkt ongeveer 30 minutes.

• De stand extra vermogen werkt ongeveer 60 minutes.

• De stand extra vermogen werkt ongeveer 90 minutes.

Opmerking:

• Extra vermogen is nicht beschikbaar als de werkung UITgeschakeld is.

Geluidsreductie

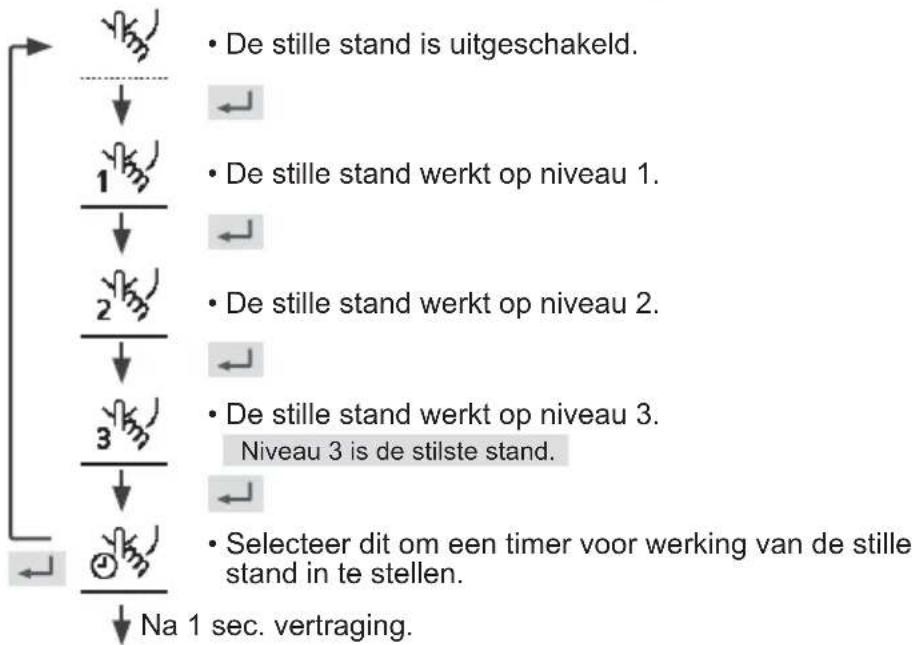

Selecteer dit icoontje voor een stille werkinq.

Druk op, om uw keuze te bevestigen.

(De stille werkung start ongeveer 1 minuut nadat is ingedrukt.)

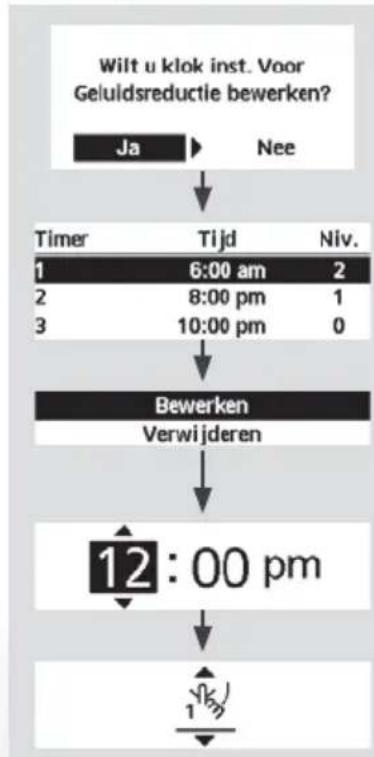

Selecteer "Yes".

• Selecteer "Yes" met gebruik van de knappen.

Selecteer schema "1" ~ "6".

Selecteer "Edit".

• Als u "Delete" selecteert, worden de timerinstelling van het gekozen schemagewist.

Stel de uren en minutes in.

Selecteer het niveau van de stille stand.

Opmerking:

• Als deijd overlap met een ander schema worden op het scherm "Set time is overlapped!" weergegeven.

Geforceerd verw.

Selecteer om de verwarming geforceerd aan te zetten.

Druk op om uw keuze te bevestigen.

(De stand forceren verwarming start ongeveer 1 minuut nadat isl ingedrukt.)

• Forceren verwarming is uitgeschakeld.

• Forceren verwarming is ingeschakeld.

Opmerking:

• Forceren verwarming is nicht beschikkaar als het apparaat al in bedrijf is en "Niet beschikkaar, is al in bedrijf!" worden dan op het scherm weergegeven.

Schakel unit UIT voor installateur Instellenen!

[D]Dicht

Week-timer

Selecteer dit icoontje om de ingestelde week-timer te verwijderen of te wijzigen.

Druk op om uw keuze te bevestigen.

• Als u "No" selecteert, za het scherm terugkeren maar het hoofdschem.

• Timer setup: Selecteer instelling timer om de week-timer te bewerken.
• Timer copy: Selecteer om een timerinstelling te kopiernen.

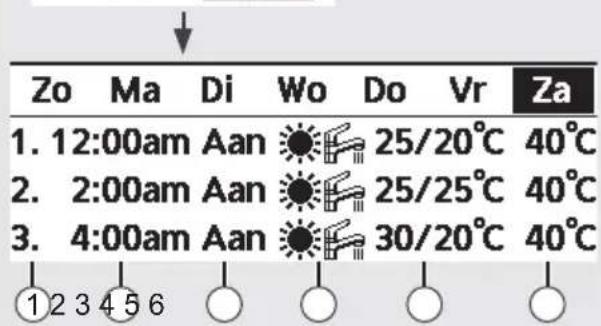

[Voorbeeld van een timerinstelling]

Selecteer de dag(en) die u wil bewerken met gebruik van de knappen.

Als nicht alle 6 schema's ingesteld zich, worden dit scherm weergegeven.

① Selecteer schema "1" ~ "6".
②Stel de uren en Minutes van de timer in.
③ Selecteer AAN/UIT van de timer.
④ Selecteer de gewenste stand.

A/

• Selecteer de stand met gebruik van de Knuppen.

(5) Stel de temperatuur in voor zowel zone 1 als 2 (als uw systeme de 2-zone instelling heeft).

(6)Stel de temperatuur van de tank in.

Opmerking:

• Timer is nicht beschikbaar als forceren verwarming aan staat of Warmte-koude schakeling is ingeschakeld.

Forceren ontdooien

Selecteer om bevroren leidingen te ontdooien.

Druk op, om uw keuze te bevestigen.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Verzoek geaccepteerd!

Dicht

Resetfoutmelding

Selecteer om de vorige instellingen te herstellen als er een fout is opgetreden.

Druk op, om uw keuze te bevestigen.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Verzoek geaccepteerd!

[2]Dicht

Zorg dat alle units uitstaan voordat u deze stand selecteert, waarmee het hele systemeruggezet worden南非 de vorige instellenen.

Vergrendel R/C

Selecteer om de afstandsbediening te vergrendelen.

Druk op, om uw keuze te bevestigen.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Selecteer "Yes". (Het hoofdschem wordt vergrendeld.)

• Als "No" worden geselecteerd, za het scherm terugkeren maar het hoofdschemr.

Ontgrendeling van de afstandsbediening Druk op een willekeurige knop.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Geef de 4 cijfers van het wachtwoord in (als het getal juist is, wordt het scherm ontgrendeld).

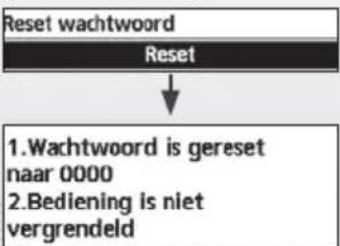

Voor het resetten van vergeten wachtwoord (ook bij scherm UIT) Houd en 5 seconden lang ingedrukt.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Selecteer "Reset".

(Het scherm gaat na 3 secondenuit.)
