Tipo de producto	Acondicionador reversible con bomba de calor y producción de agua caliente sanitaria
Marca	Panasonic
Modelo	WHUD05JE5
Unidad interior	Sí
Unidad exterior	Sí, incluida
Funciones principales	Calefacción, refrigeración, producción de agua caliente sanitaria (ACS)
Modos especiales	Potente, Silencio, Forzado ACS, Forzado calefacción de auxilio, Descongelación forzada, Programación reloj semanal
Alimentación	Monofásico 230V / 50Hz (estimación estándar)
Potencia frigorífica	Aproximadamente 5 kW (estimación para modelo 05)
Potencia calorífica	Aproximadamente 6 kW (estimación)
Refrigerante	R32 (típico Panasonic reciente)
Dimensiones unidad interior (LxAxP)	Aproximadamente 800 x 300 x 250 mm (estimación)
Peso unidad interior	Aproximadamente 12 kg (estimación)
Dimensiones unidad exterior (LxAxP)	Aproximadamente 850 x 650 x 300 mm (estimación)
Peso unidad exterior	Aproximadamente 45 kg (estimación)
Pantalla de control	Sí, pantalla LCD en mando a distancia
Mando a distancia	Sí, con bloqueo infantil y contraseña
Programación	Reloj semanal hasta 6 programas por día
Gestión de zonas	Hasta 2 zonas de temperatura
Mantenimiento	Limpieza regular de los filtros de aire
Seguridad	Bloqueo del mando, reinicio de códigos de error, parada forzada de funciones en caso de conflicto
Instalación	Requiere instalación por un profesional
Reparabilidad	Piezas de repuesto disponibles a través del servicio autorizado Panasonic

Preguntas frecuentes - WHUD05JE5 PANASONIC

¿Cómo ajustar la temperatura de consigna?

Use las teclas de flecha en el mando a distancia para aumentar o disminuir la temperatura. La consigna se muestra en la pantalla.

¿Cómo activar el modo Potente?

En el menú rápido, seleccione el icono 'Potente'. El modo se inicia aproximadamente 1 minuto después de la activación. Permite alcanzar más rápidamente la consigna de calefacción o refrigeración.

¿Cómo programar la parada diferida?

Acceda a la programación del reloj a través del menú. Seleccione 'Programación del reloj', luego ajuste la hora y elija PARADA. Confirme con la tecla OK.

¿Qué hacer si se muestra un código de error?

Detenga todas las unidades. En el menú, seleccione 'Reinicio de códigos de error'. Confirme para restaurar los ajustes anteriores. Si el error persiste, contacte a un profesional.

¿Cómo bloquear el mando a distancia?

En el menú, seleccione 'Bloqueo del mando'. Confirme 'Sí'. Para desbloquear, pulse cualquier tecla e ingrese la contraseña de 4 dígitos. La contraseña predeterminada es 1234 (o reiniciable).

¿Cómo forzar la producción de agua caliente sanitaria?

En el menú rápido, seleccione el icono 'Forzar ACS'. Confirme. El depósito de agua caliente se calienta de forma prioritaria. Esta función se desactiva si el modo 'Forzar calefacción' está activo.

¿Cómo activar el modo Silencio?

En el menú rápido, seleccione el icono 'Silencio'. El ventilador gira a baja velocidad para reducir el ruido. El modo se inicia aproximadamente 1 minuto después de la activación.

¿Qué significa 'Desactivado debido al funcionamiento Encendido'?

Este mensaje aparece cuando intenta activar una función de forzado (calefacción o ACS) mientras la unidad ya está funcionando. Detenga la unidad antes de activar el forzado.

¿Cómo programar una calefacción de apoyo para una zona específica?

Si su sistema tiene 2 zonas, en la programación del reloj, ajuste por separado la temperatura de la zona 1 y la zona 2. Repita el procedimiento para cada zona.

¿Qué hacer en caso de olvido de la contraseña de bloqueo?

En la pantalla PARADA, pulse simultáneamente las teclas de flecha arriba y abajo durante 5 segundos. La pantalla muestra 'Reset'. Seleccione 'Reset' para reiniciar la contraseña.

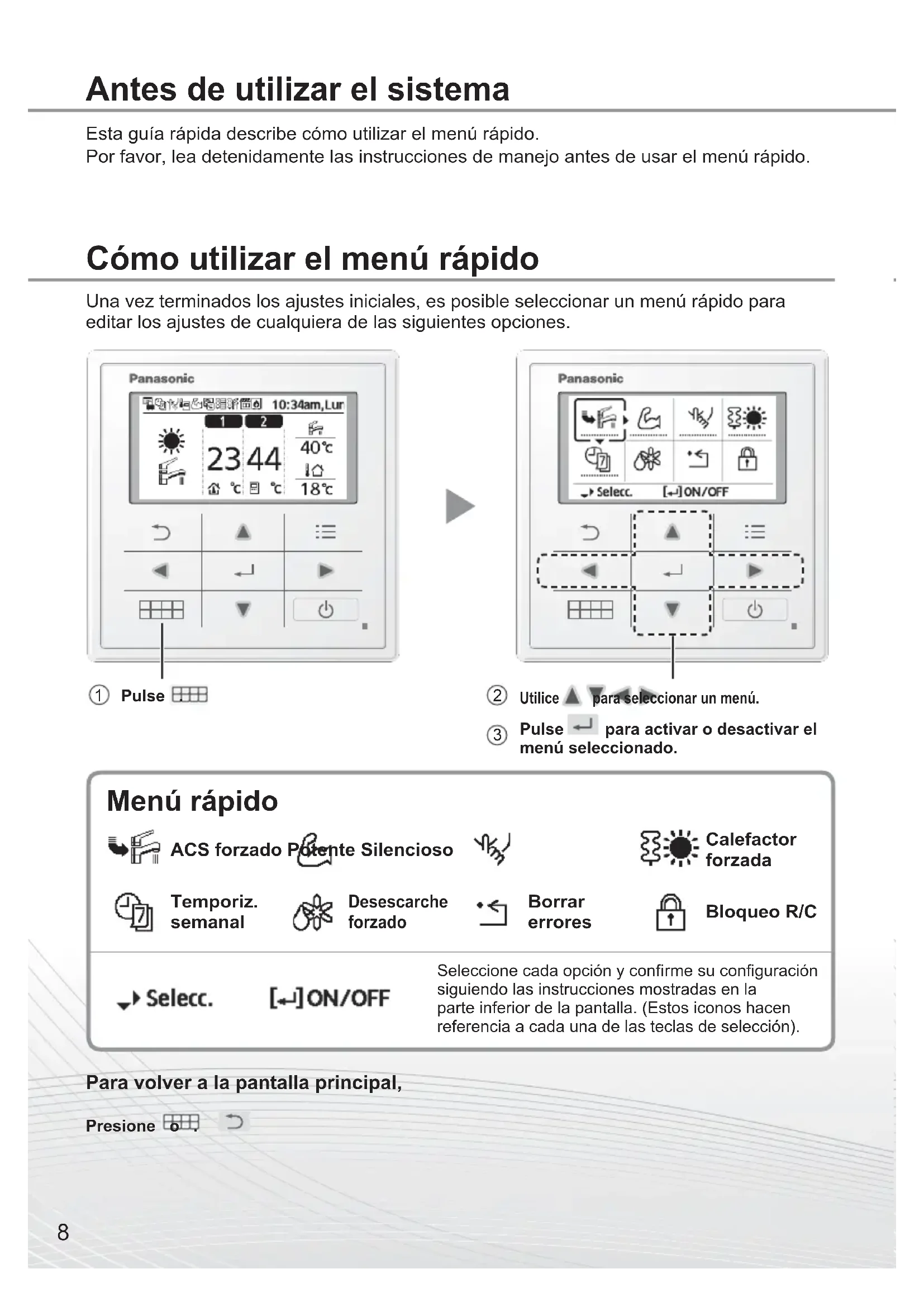

MANUAL DE USUARIO WHUD05JE5 PANASONIC

Guía del menu rápido

8-13

Espanol

Hydrokit Aire-Agua + Tanque

Instrucciones de instalacion adjuntas.

Para saber el número de series y el año de produccion consulte la placar indicadora.

Esta guía<rápida describes como usar el menu<rápido.

Por favor, lea detenidamente las instrucciones de manejo antes de usar el menu rápido.

como utiliser el menu=rápido

Una vez terminados los ajustes iniciales, es possible selectionar un menu rápido para editar los ajustes de在哪quiera de las siguientesustralianos.

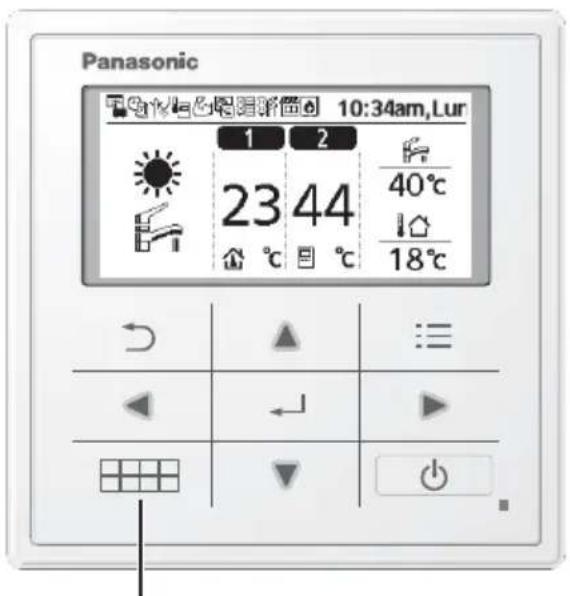

① Pulse

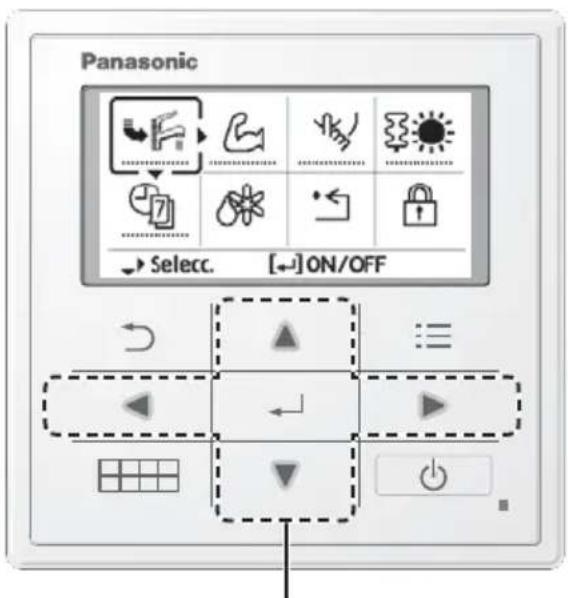

② Utilice para seleccionar un menu.

③ Pulse ↓ para activar o desactivar el menu seleccionado.

Menu rápido

ACS forzado Potente Silencioso

Calefactor forzada

Temporal. semanal

Desescarcheforzado

Borrar errores

Bloqueo R/C

Select.

ON/OFF

Selección cada.option y confirma su configuración sugindo las instruccionesmostatadas en la parte inferior de la pantalla. (Estos iconos hacer referencia a cada una de las teclas de selección).

Para volver a la pantalla principal,

Presione

Notas sobre el icono de funcionaimiento

Ejempio:

• Icono de funciona con "...=OFF

• Icono de funciona con “=” ON

ACS forzado

Selección el suiviente icono para encender y apagar el accumulator ACS.

Pulse para confirmar su seleccion.

• ACS forzada desactivada.

• ACS forzada activada.

Nota:

• Al conectar el calefactor forzado se deshabilita el ACS forzado.
• Cuando se desactiva el ACS forzada, el funciona y el modo recuperan el estado memorizzato anterior.

Potente

Selección este icono para el funcionaimiento potente en frío o calor.

Pulse para confirmar su seleccion.

(El funciona potente se inicia aproximadamente 1 minuto antes de haber pulsado).

• Se desactiva el funcionaimiento potente.
• El modo potente funciona durante 30 Minutes.
• El modo potente funciona durante 60 Minutes.
• El modo potente funciona durante 90 Minutes.

Nota:

• El modo potente se desconecta al apagar el sistema.

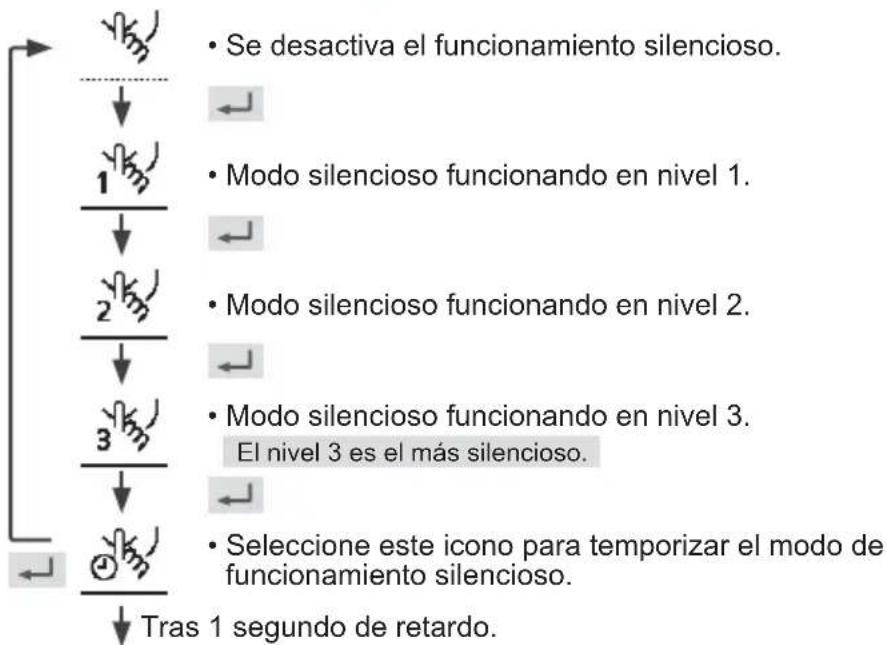

Silencioso

Selección este icono para activar el funciona silencioso.

Pulse para confirmar su seleccion.

(El funciona silencioso se inicia aproximadamente 1 minuto antes de haber pulsado).

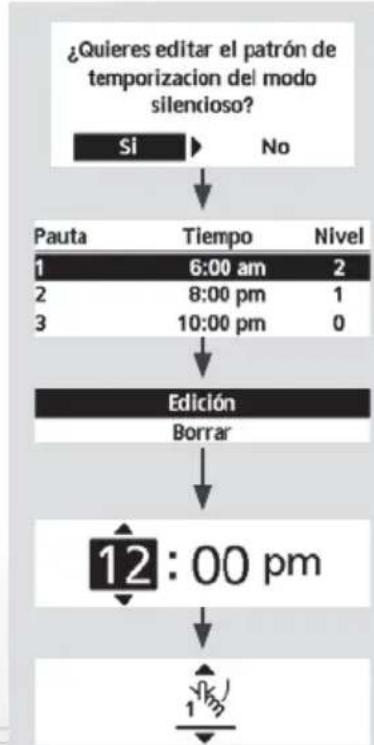

Selezione "Si".

Selección el patron "1" ~ "6".

Selección "Edisión".

• En caso de seleccionar "Borrar", se borrará el ajuste del patron del temporizador que haya seleccionado.

Ajuste la hora y los Minutes.

Selección el nivel de silencio.

Nota:

• En caso de que coincida en el tiempo con otro patron, la pantalla做不到 "El tiempo estálecido se solapa!".

Calefactor forzado

Pulse para confirmar su seleccion.

(El calefactor forzado se inicia aproximadamente 1 minuto afterwards de haber pulsado)

• Calefactor forzado desactivado.

• Calefactor forzado activado.

Nota:

• El calefactor forzado se deshabilita siempre que el equipo este en funciona y se做不到 Deshabilitado debido a la operacion ON!

Deshabilitado debo a la operacion ON!

[ ]Cerrar

Temporiz. semanal

Selección este icono para borrar (cancelar) o cambiar el temporizador semanal.

Pulse para confirmar su seleccion.

• El temporizador no está activado.

• El temporizador está ajustado.

Tras 1 segundo de retardo.

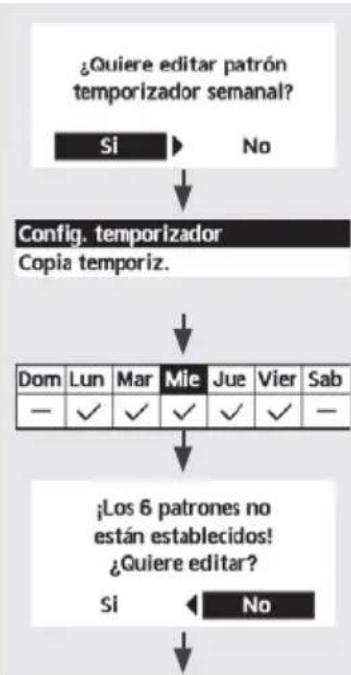

Selezione "Si".

• Al seleccionar "No" volverá a la pantalla principal.

• Config. temporizador: SeLECTION config. temporizador para editar el temporizador semanal.

• Copia temporiz.: SeLECTIONE para copiar los ajustes de un temporizador.

[Ejemplde los ajustes de un temporizador]

Selezione el(los) dia(s) que desee editoramente los botones

Si no ha ajustado ninguno de los 6 patrones se做不到a esta pantalla.

Dom Lun Mar Mie Jue Vier Sab

1. 12:00am ON 25/20^ C40^ C
2. 2:00am ON 25/25°C 40°C
3. 4:00am ON 30/20°C 40°C

①Selección el patron “1” ~ “6”.
② Establishzca la hora y los Minutes del programa.
③ Seleccion ON u OFF para el programa.

4Seleccione el modo de funciona.

• Seleccione el modo mediante los botones

⑤ Establishzca las temperatas para las zonas 1 y 2 (en caso de que su sistemasonga de ajuste para 2 zonas).

⑥ Establishzca la temperatura del accumulator ACS.

Nota:

• El temporizador se deshabilita cuando se activa el calefactor forzado o se actua sobre el interruptor frío-calor.
• En caso de haber seleccionado el temporizador seminal para dos zonas, deben repetir el mismo procedimiento para la zona 2.

Desescarcheforzado

Selección este icono paradescendingelar las tuberías.

Pulse para confirmar su seleccion.

(Al acceptar el modo se做不到a esta pantalla).

Solicitad aceptada!

[B]Cerrar

Borrar errores

Selección este icono para recuperar la confi guración anterior en caso de error.

Pulse para confirmar su seleccion.

(Al acceptar el modo se做不到a esta pantalla).

• Cerciórese de que todas las unidades están apagadas antes de selecciónar este modo, ya que restaurará el sistemacomplete a la configuraciónanterior.

Bloqueo R/C

Selección para bloquear el mando a distancia.

Pulse para confirmar su seleccion.

(Al acceptar el modo se做不到a esta pantalla).

Selezione "Si". (La pantalla principal quedará bloqueada).

• Si selección "No" se volverá a la pantalla principal.

Para bloquear el mando a distancia.

Pulserialquiertecl.

(Al acceptar el modo se做不到a esta pantalla).

Introduzca los 4 digitos del numero (La pantalla se desbloquea al introducir el numero correcto).

Para resetear una contraseña olvidada (en la pantalla de desactivar unidades)

Pulse y continuamente durante 5 segundos.

(Al acceptar el modo se做不到a esta pantalla).

(La pantalla se apagará después de 3segundos.)
