MANUALE UTENTE WHUD05JE5 PANASONIC

Guida rapida dei menu

Italiano

Idromodulo aria-acqua + serbatoio

Istruzioni per l'installazione allegate.

Per il numero di series e l'anno di produzione,fare riferimento alla targhetta di identificazione.

• Selezione "Si" mediante los botones

Selezione "Reinicio".

1. Password reseteado a 0000
2. Termostato abierto

Questa Guida rapida spiega come utilizzare il Menu rapido.

Leggere attendamente le istruzioni per l'uso prima di utilizzato il Menu rapido.

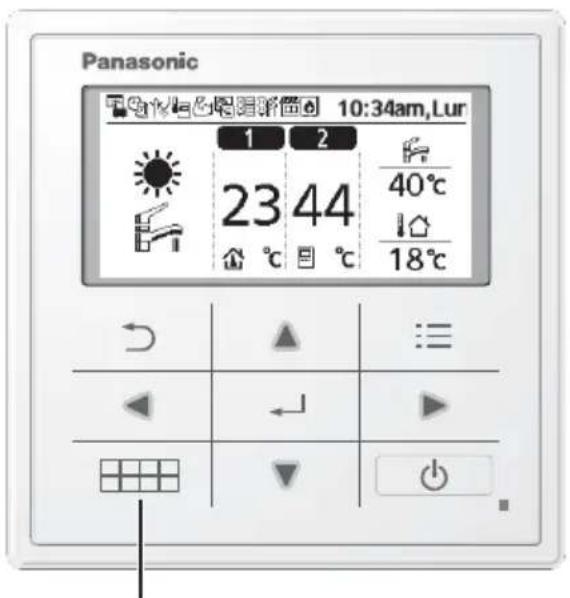

ComeutilizzareilMenurapido

Al termine delle impostazioni iniziali, è possibile selezionare un menu rapido dalle segunti opzioni e modifi care l'impostazione.

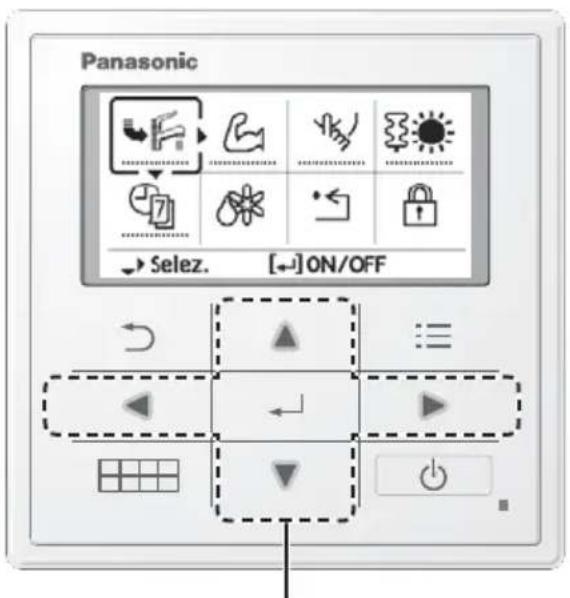

① Premere

Utilizzare per selezionare il menu.
Premere per attivare/disattivare il menu selezionato.

Menu rapido

ACS forzato

Modalità silenziosa

Forza resistenza

Progr. settimanale

Sbrinamento forzato

Reset errore

Selez.

ON/OFF

Selezionare agli impostazione e verifi care l'impostazione in base alle istruzioni visualizzate nella parte inferiore della schermata. (Leicone si riferiscono ad agli tasto di selezione.)

Per tornare alla schermata principale,

Premere

Note sull'icona operativa

Esempio:

• Icona operativa indicata con “.”=OFF

• Icona operativa indicata con “_” = ON

ACS forzato

Selezionare esta icona per attivare o disattivare la funzione ACS forzata.

Premere per confermare la scelta.

• ACS forzato è disattivato.
• ACS forzato è attivato.

Nota:

• ACS forzato è disattivato quando Resistenza forzata è attivata.
• Quando ACS forzato è disattivato, il funzionamento e la modalità tornano allo stato precedentemente memorizzato.

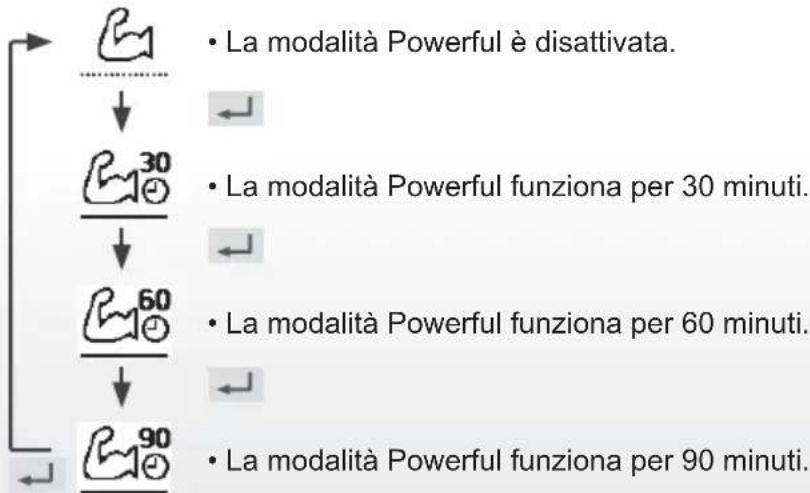

Powerful

Selezionare questa icona per azionare in a massima potenza l'impiano di riscaldamento/raffreddamento.

Premere per confermare la scelta.

(II funzionamento Powerful si avvia circa 1 minuto après la pressione di

Nota:

• La modalità Powerful viene disabilitata quando si spegne il funzionamento.

Modalità silenziosa

Selezionare esta icona per un funzionamento silenzioso.

Premere per confermare la scelta.

(II funzionamento silenzioso si avvia circa 1 minuto après la pressione di.)

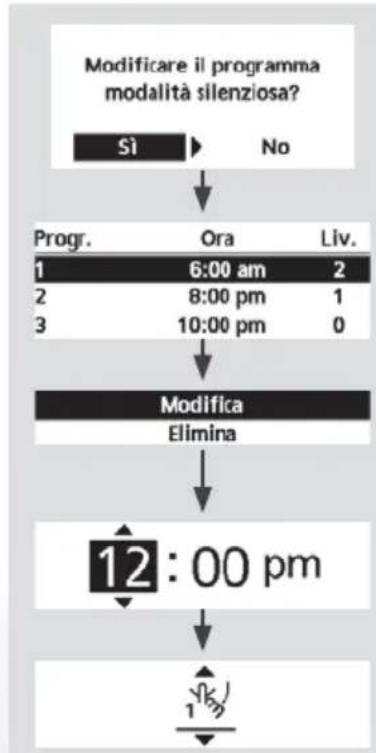

Selezionare "Si".

• Selezionare "Si" con i pulsanti

Selectionare il programma "1"~"6".

Selectionare "Modifica".

• Se si selezione "Elimina", l'impostazione del timer del programma selezionato viene eliminata.

Impostare ora e minuti.

Impostare il livello della modalità Silenz.

Nota:

• Se l'ora si sovrappone con un altro programma, sullo schermo viene visualizzato "L'ora impostata si sovrappone".

Forza resistenza

Selezionare per forzare l'attivazione della resistenza.

Premere per confermare la scelta.

(La modalità Resistenza forzata si avvia circa 1 minuto dopo aver premuto

• Resistenza forzata è disattivato.

• Resistenza forzata è attenuato.

Nota:

• Resistenza forzata viene disabilitata quando l'operazione è giornata e viene visualizzato "Disattivato perché funzionamento attivo".

Disattivato perché funzionamento attivo

[B]Chiudi

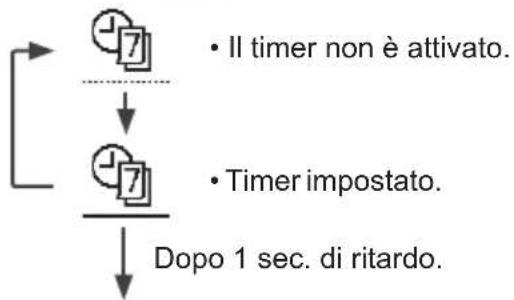

Progr. settimanale

Selezionare esta icona per eliminare (annullare) o passare a Progr. settimanale preimpostato.

Premere per confermare la scelta.

Selezionare "Si".

• Se si selezione "No", si torna alla schermata principale.

• Configurazione orari: Selezionare Configurazione orari per modificare Progr. settimanale.

• Copia orari: Selezionare per copiare una configurazione orario.

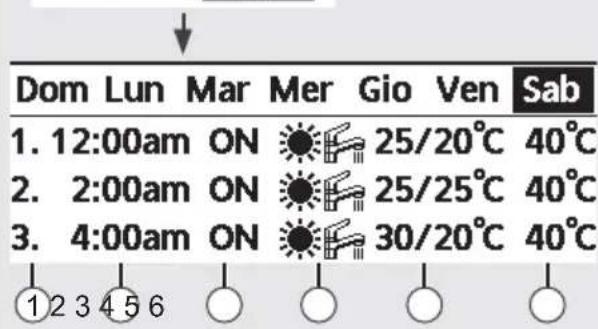

[Esempio di Confi gurazione orari]

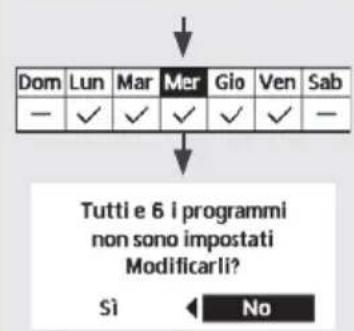

Selezionare il giorno in cui eseguire la modifi ca con i pulsanti

Se non sono preimpostati tutti i 6 programmi, viene visualizzata esta schermata.

①Selezionare il programma “1” ~ “6”.
② Impostare l'ora e i minuti del timer.
③ Selezionare ON/OFF del timer.
4Selezionale la modalità operativa.

A/AB/

⑤ Impostare la temperatura delle zone 1 e 2 (se il sistema dispone di impostazione di 2 zone).

⑥ Impostare la temperature del serbatoio.

Nota:

• Il timer viene disabilitato quando si attiva Riscaldatore forzato o si abilita SW risc./raff.

• Se si è preimpostato Progr. settimanale su 2 zone, si deve ripetere la stessa procedura sulla zona 2.

Sbrinamento forzato

Selezionare per avviare la funzione sbrinamento.

Premere per confermare la scelta.

(Quando si accetta la modalità,iene visualizzata la seguente schermata.)

Richiesta accettata

[3]Chiudi

Reset erre

Selezionare per ripristinare le precedenti impostazioni quando si verifi ca un erre.

Premere per confermare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Richiesta accettata

[B]Chiudi

• Assicurarsi che tutte le unità siano spente prima di selezionare但这a modalità che ripristina le impostazioni predefi nite dell'intero sistema.

Blocco R/C

Selezionare per bloccare il telecomando.

Premere per confermare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Selezionare "Si".

(La schermata principale viene bloccata.)

• Se si selezione "No", si torna alla schermata principale.

Per sbloccare il telecomando

Premere un taste.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Immettere 4 cifre della password

(se la password è corretta, la schermata viene sbloccata).

Per ripristinare la password dimenticata (nella schermata di funzionamento OFF)

Premere continuamente, e per 5 secondi.

(Quando è stata accettata la modalità, viene visualizzata la segunte schermata.)

Selectionare "Reset".

(Lo schermo si spegne dopo 3 secondi.)
