Produkttyp	Reversible Klimaanlage mit Wärmepumpe und Warmwasserbereitung
Marke	Panasonic
Modell	WHUD05JE5
Innengerät	Ja
Außengerät	Ja, im Lieferumfang
Hauptfunktionen	Heizen, Kühlen, Warmwasserbereitung (WW)
Spezialmodi	Leistungsstark, Leise, WW-Zwang, Heizungsnotbetriebszwang, Abtauzwang, Wochenprogrammierung
Stromversorgung	Einphasig 230V / 50Hz (Standardannahme)
Kühlleistung	Ca. 5 kW (Schätzung für Modell 05)
Heizleistung	Ca. 6 kW (Schätzung)
Kältemittel	R32 (typisch für aktuelle Panasonic)
Abmessungen Innengerät (BxHxT)	Ca. 800 x 300 x 250 mm (Schätzung)
Gewicht Innengerät	Ca. 12 kg (Schätzung)
Abmessungen Außengerät (BxHxT)	Ca. 850 x 650 x 300 mm (Schätzung)
Gewicht Außengerät	Ca. 45 kg (Schätzung)
Steuerdisplay	Ja, LCD-Bildschirm auf Fernbedienung
Fernbedienung	Ja, mit Kindersicherung und Passwort
Programmierung	Wochenzeitschaltuhr bis zu 6 Programme pro Tag
Zonenverwaltung	Bis zu 2 Temperaturzonen
Wartung	Regelmäßige Reinigung der Luftfilter
Sicherheit	Fernbedienungssperre, Fehlercode-Reset, Zwangsabschaltung bei Konflikten
Installation	Erfordert Installation durch Fachpersonal
Reparierbarkeit	Ersatzteile über autorisierten Panasonic-Service erhältlich

Häufig gestellte Fragen - WHUD05JE5 PANASONIC

Wie stellt man die Solltemperatur ein?

Verwenden Sie die Pfeiltasten auf der Fernbedienung, um die Temperatur zu erhöhen oder zu senken. Die Solltemperatur wird auf dem Bildschirm angezeigt.

Wie aktiviere ich den Leistungsstark-Modus?

Wählen Sie im Schnellmenü das Symbol 'Leistungsstark'. Der Modus startet etwa 1 Minute nach der Aktivierung. Er ermöglicht ein schnelleres Erreichen der Heiz- oder Kühlsolltemperatur.

Wie programmiere ich einen verzögerten Stopp?

Greifen Sie über das Menü auf die Zeitschaltuhr zu. Wählen Sie 'Zeitschaltuhr', stellen Sie die Uhrzeit ein und wählen Sie AUS. Bestätigen Sie mit der OK-Taste.

Was tun, wenn ein Fehlercode angezeigt wird?

Schalten Sie alle Geräte aus. Wählen Sie im Menü 'Fehlercode-Reset'. Bestätigen Sie, um die vorherigen Einstellungen wiederherzustellen. Wenn der Fehler bestehen bleibt, wenden Sie sich an einen Fachmann.

Wie sperre ich die Fernbedienung?

Wählen Sie im Menü 'Fernbedienungssperre'. Bestätigen Sie mit 'Ja'. Zum Entsperren drücken Sie eine beliebige Taste und geben Sie das 4-stellige Passwort ein. Das Standardpasswort ist 1234 (oder zurücksetzbar).

Wie erzwinge ich die Warmwasserbereitung?

Wählen Sie im Schnellmenü das Symbol 'WW-Zwang'. Bestätigen Sie. Der Warmwasserspeicher wird vorrangig aufgeheizt. Diese Funktion ist deaktiviert, wenn der Modus 'Heizungszwang' aktiv ist.

Wie aktiviere ich den Leise-Modus?

Wählen Sie im Schnellmenü das Symbol 'Leise'. Der Ventilator läuft im Leerlauf, um den Lärm zu reduzieren. Der Modus startet etwa 1 Minute nach der Aktivierung.

Was bedeutet 'Deaktiviert aufgrund des Betriebszustands Ein'?

Diese Meldung erscheint, wenn Sie versuchen, eine Zwangsfunktion (Heizen oder WW) zu aktivieren, während das Gerät bereits läuft. Schalten Sie das Gerät aus, bevor Sie den Zwang aktivieren.

Wie programmiere ich eine Zusatzheizung für eine bestimmte Zone?

Wenn Ihr System über 2 Zonen verfügt, stellen Sie in der Zeitschaltuhr die Temperatur für Zone 1 und Zone 2 getrennt ein. Wiederholen Sie den Vorgang für jede Zone.

Was tun, wenn das Sperrpasswort vergessen wurde?

Drücken Sie auf dem AUS-Bildschirm gleichzeitig die Pfeiltasten nach oben und unten für 5 Sekunden. Der Bildschirm zeigt 'Reset'. Wählen Sie 'Reset', um das Passwort zurückzusetzen.

BEDIENUNGSANLEITUNG WHUD05JE5 PANASONIC

Schnellmenu-Anleitung

50-55

Deutsch

Luft/Wasser-Hydromodul + Warmwasserspeicher

Installationsanleitung liegt bei

Auf dem Typenschild fänden Sie Seriennummer und Baujahr.

Hizli Menu Kilavuzu

56-61

Türkç

Hava-Su Hidromodulü + Tank

• Timer staat nicht AAN.

• Timer is ingesteld.

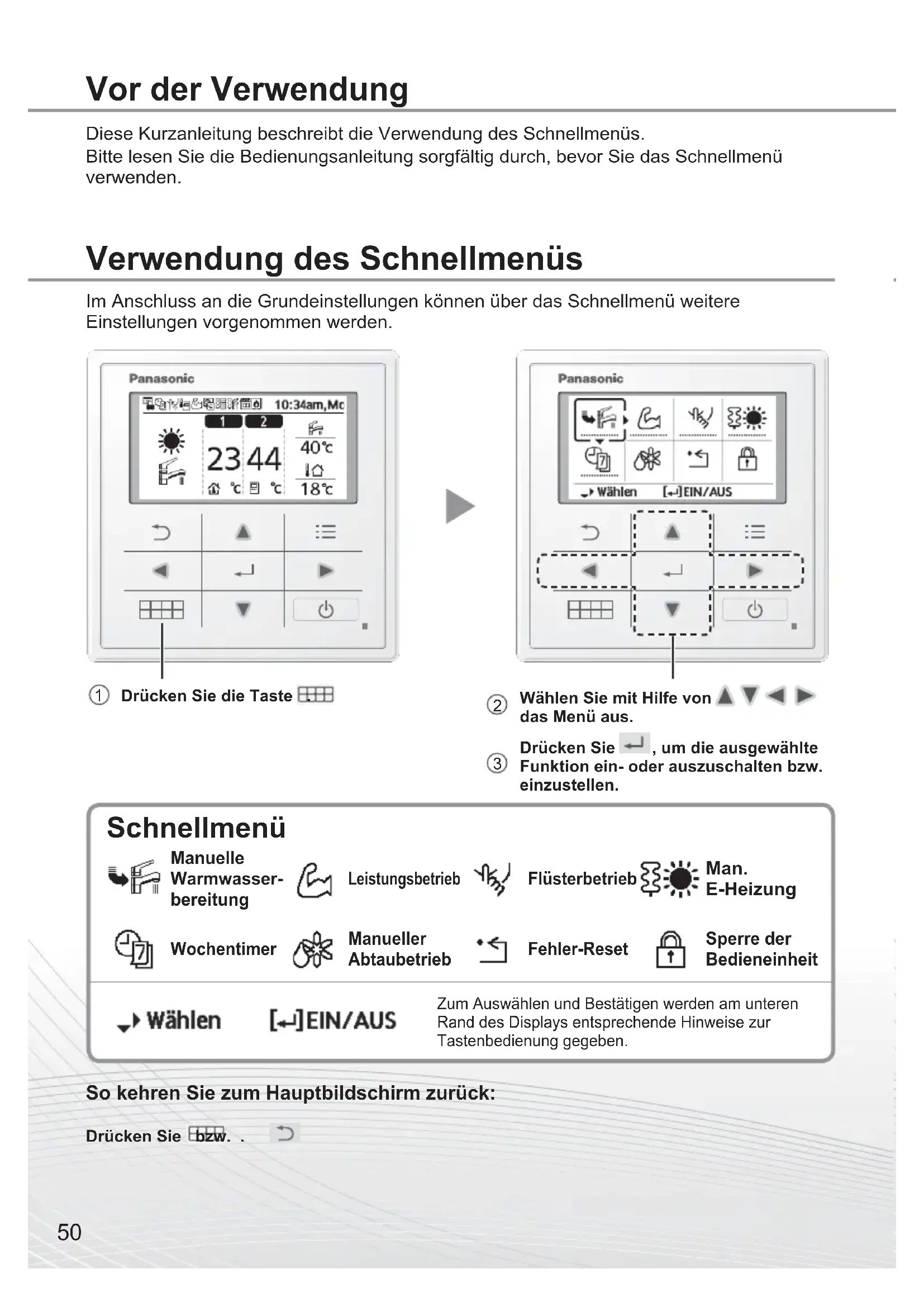

These Kurzanleitung beschreiben die Verwendung des Schnellmenus.

Bitte lessen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Schnellmenü verwenden.

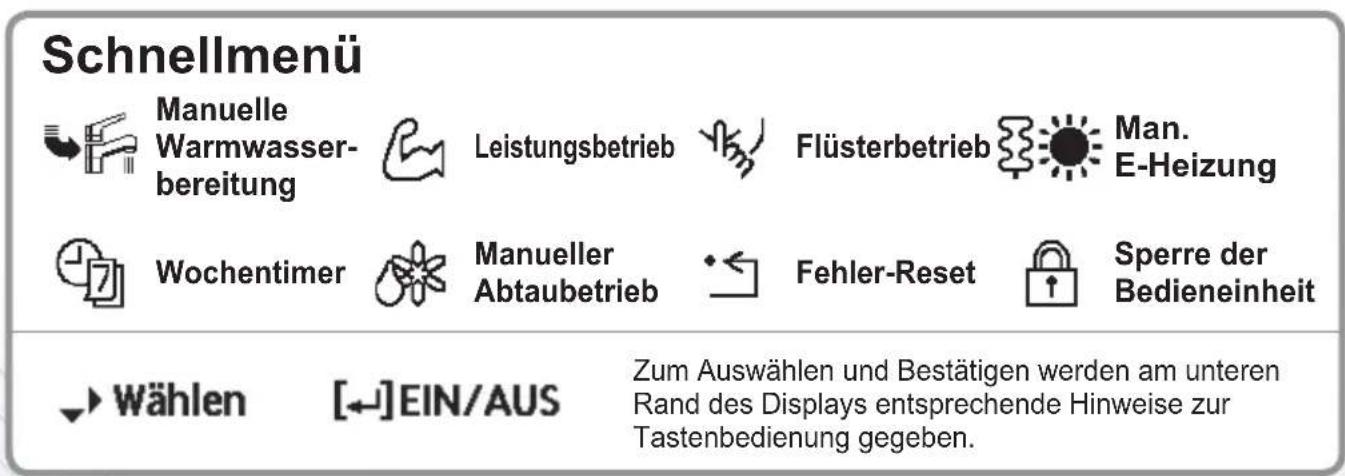

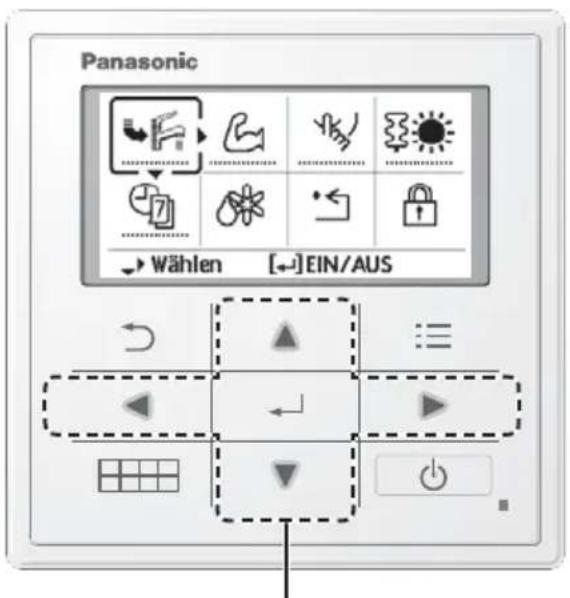

Verwendung des Schnellmenüs

Im Anschluss an die Grundeinstellungen konnen über das Schnellmenu weitere Einstellungen vorgenommen werden.

① Drucken Sie die Taste

Wahlen Sie mit Hilfe von das Menu aus.

Drucken Sie , um die ausgewählte Funktion ein- oder auszuschalten bzw. einzustellen.

So kehren Sie zum Hauptbildschirm zurück:

Drucken Sie bzw.

Hinweise zum Betriebssymbol

Beispiel:

-Betriebssymbol, AUS

-Betriebssymbol,“=EIN

Wahlen Sie these Symbol, um die Warmwasserbereitung manuell ein- bzw. auszuschalten.

Drücken Sie um die Auswahl zu bestätigten.

Manuelle Warmwasserbereitung" ist ausgeschaltet.
"Manuelle Warmwasserbereitung" ist eingeschaltet.

Manuelle Warmwasserbereitung

■ Hinweise:

"Manuelle Warmwasserbereitung" ist deaktiviert, wenn "Manueller Heizbetrieb" eingeschaltet ist.
- Wenn „Manuelle Warmwasserbereitung“ ausgeschaltet wird, kehrt das Gerät wieder zur vorherigen Betriebsart und zum vorherigen Betriebszustand zurück.

Wahlen Sie these Symbol, um das Heiz-/Kühlsystem mit erhöhter Leistung zu betreiben.

Drücken Sie um die Auswahl zu bestätigen.

(Der Leistungsbetrieb beginnt ca. 1 Minute, nach dem gedruckt wird.)

• Der Leistungsbetrieb ist ausgeschaltet.

• Der Leistungsbetrieb lauft 30 Minuten lang.

• Der Leistungsbetrieb lauft 60 Minuten lang.

• Der Leistungsbetrieb lauft 90 Minuten lang.

■ Hinweis:

• Der Leistungsbetrieb wird deaktiviert, wenn das Gerät ausgeschalte wird.

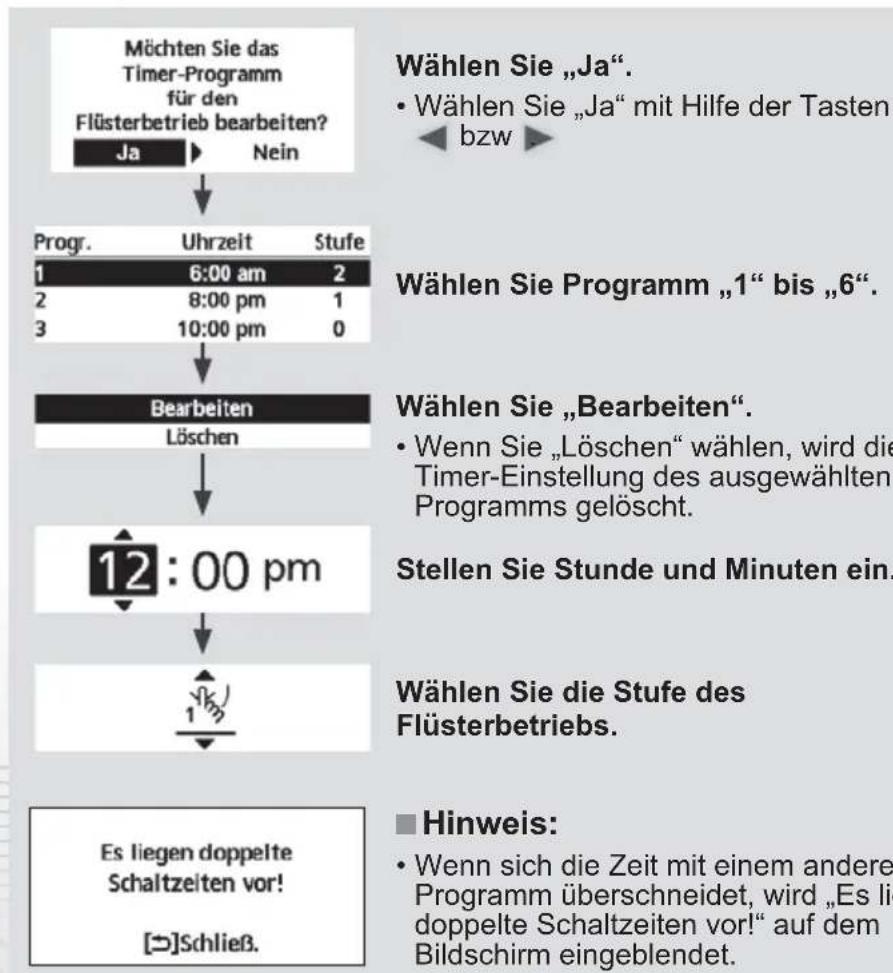

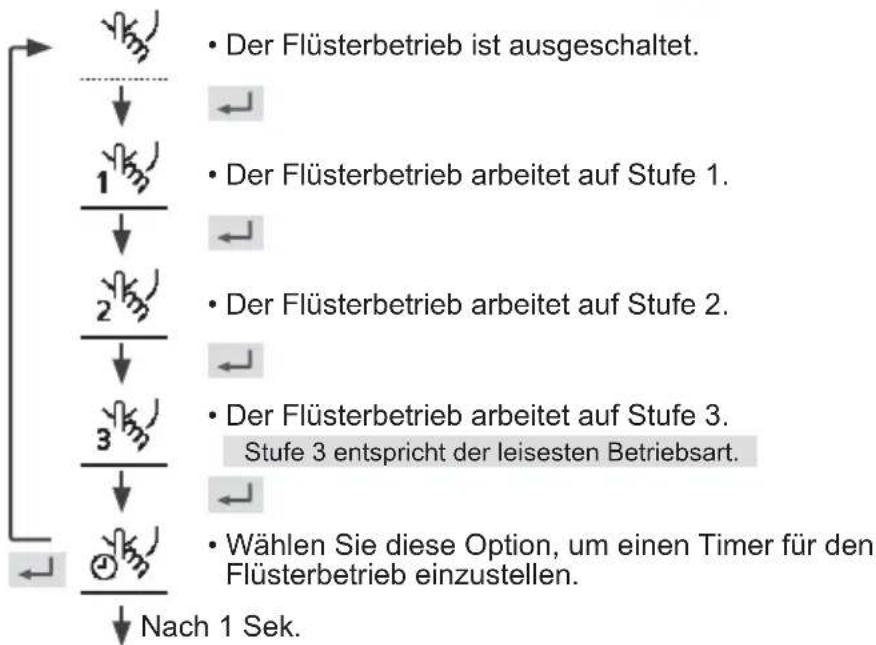

Flüsterbetrieb

Wahlen Sie diesenes Symbol, damit das Gerät mit reduziertem Schallpegel betrieben wird.

Drücken Sie um die Auswahl zu bestätigten.

(Der Flüsterbetrieb beginnt ca. 1 Minute, nachdem geprükt wird.)

Man. E-Heizung

Wahlen Sie diese Option, um die elektrische Not-Heizung einzuschalten.

Drucken Sie um die Auswahl zu bestätigten.

(Der Not-Heizbetrieb beginnnt ca. 1 Minute, nachdem gedrückt wird.)

• Der Not-Heizbetrieb ist ausgeschaltet.
• Der Not-Heizbetrieb ist eingeschaltet.

■ Hinweis:

• Wenn das Gerät bereits eingeschaltet ist, ist der Not-Heizbetrieb deaktiviert und es wird „Deaktiviert, weil Gerät eingeschaltet!" angezeigt.

Deaktiviert, weil das Geräteingeschaltet ist!

[3]SchlieB.

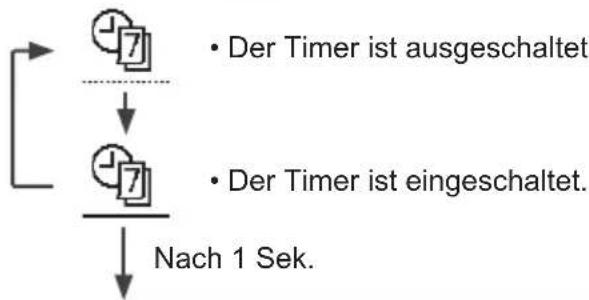

Wochentimer

Wahlen Sie these Symbol zum Ein- und Ausschalten sowie zum Einstellen des Wochentimers.

Drücken Sie um die Auswahl zu bestätigten.

Einrichten des Timers Kopieren des Timers

Wahlen Sie „Ja".

• Wenn Sie „Nein“ wahren, wird wieder der Hauptbildschirm angezeigt.

• Einrichten des Timers: Wahlen Sie „Einrichten des Timers“, um den Wochentimer zu bearbeiten.

• Kopieren des Timers: Wahlen Sie diese Option, um eine Timer-Einstellung zu kopieren.

[Beispiel für die Einrichtung des Timers]

Wahlen Sie die Tage, die Sie bearbeiten möchten, mit Hilfe der Tasten bzw.

Wenn keines der 6 Programme eingestellt ist, wird dieser Bildschirm angezeigt.

① Wahlen Sie eines der Programme „1" bis „6".
② Stellen Sie die Stunden und Minuten des Timers ein.
③ Wahlen Sie EIN/AUS für den Timer.
4 Wahlen Sie die gewünschte Betriebsart.

A/AB/BCB

• Verwenden Sie zum Auswahlen die Tasten bzw.

⑤ Stellen Sie die Temperatur für Heizkreis 1 und 2 ein (falls Ihr System über über 2 Heizkreise verfügbar).

6 Stellen Sie die Temperatur des Warmwasserspeichers ein.

Hinweise:

• Der Timer wird deaktiviert, wenn der Not-Heizbetrieb eingeschaltet oder der Kühlen/Heizen-Schalter aktiviert ist.
• Wenn der Wochentimer für 2 Heizkreise eingestellt werden soll, muss auf gleiche Weise für Heizkreis 2 verfahren werden.

Manueller Abtaubetrieb

Wahlen Sie diese Option, um das Außererat abzutauen.

Drücken Sie, um die Auswahl zu bestätigen.

(Wenn der Abtaubetrieb möglich ist, wird der nachfolgende Hinweis angezeigt.)

Befehl ausgeführnt!

[3]SchlieB.

Fehler-Reset

Wahlen Sie diese Option, um nach dem Auftreten und dem Beheben eines Fehlers zum Normalbetrieb zurückzukehren.

Drucken Sie um die Auswahl zu bestätigen.

(Wenn ein Quittieren des Fehlers möglich ist, wird der nachfolgende Bildschirm angezeigt.)

• Stellen Sie sicher, dass alle Geräte ausgeschaltet sind, bevor Sie diesen Modus auswahlen, mit dem dasGPCe System wieder auf die vorherigen Einstellungen zu Rückgesetzt wird.

Sperre der Bedieneinheit

Wahlen Sie diese Option, um die Bedieneinheit zu sperren.

Drucken Sie, um die Auswahl zu bestätigen.

(Wenn ein Sperren der Bedieneinheit möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Wahlen Sie,Ja. Der Hauptbildschirm wird gesperrt.)

• Wenn „Nein“ ausgewähl ist, wird wieder der Hauptbildschirm angezeigt.

Entsperren der Bedieneinheit:

Drucken Sie eine beliebige Taste.

(Wenn ein Entsperren möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Geben Sie die vierstellige Nummer zum Entsperren der Bedieneinheit ein. Ist die Nummer korrekt, wird die Bedieneinheit entsprert.

Zum Zurücksetzen eines vergessenen Passwords (unter dem Bildschirm „Bedienung AUS")

Drücken Sie und kontinuierlich 5 Sekunden lang.

(Wenn ein Entsperren möglich ist, wird der nachfolgende Bildschirm angezeigt.)
Kennwort zurücksetzen Wahlen Sie „Reset".

(Der Bildschirm wird nach 3 Sekunden ausgeschaltet.)
